模具制造工艺规程的制定

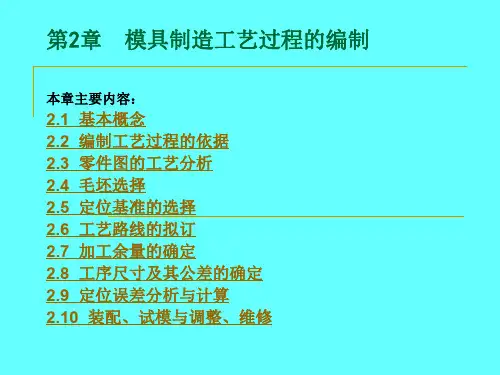

第1章模具制造工艺规程1.1 模具制造工艺规程编制的基本概念1.1.1生产过程与工艺过程1.生产过程制造模具时，将原材料或半成品转变成为成品的各有关劳动过程的总和称为生产过程。

具体地讲，模具制造是在一定的工艺条件下，改变模具材料的形状、尺寸和性质，使之成为符合设计要求的模具零件，再经装配、试模和修整而得到整副模具产品的过程。

广义的模具生产制造过程还应包括生产技术准备、模具零件加工和模具装配等阶段。

（1）生产技术准备生产技术准备阶段的主要任务是分析模具图样，制订工艺规程；编制数控加工程序；设计和制造工装夹具；制定生产计划，制定并实施工具、材料、标准件等外购和零件外协加工计划。

各种生产服务活动如生产中原材料、半成品和工具的供应、运输、保管以及产品的包装和发运等。

（2）模具零件加工在模具零件加工中，加工的工艺方法非常多，基本可以概括为：1）传统的切削加工，如车、钳、刨、铣、磨等；2）非切削加工，如电加工加工、冷挤压、铸造等；3）数控加工，如数控铣削、加工中心加工等；4）焊接、热处理和其它表面处理等。

根据模具零件的分类加工对象可以分为两种：1）非成形零件加工，结构零件类零件加工。

这些零件大多具有国家或行业标准，部分实现了标准化批量生产。

在模具工艺规划中，根据设计的实际要求和企业的生产实际可选择外购或由本企业加工。

2）成形零件加工，型腔类零件的加工。

如注射模具的成形零件一般结构比较复杂，精度要求高，有些模具型腔表面要求有纹饰图案。

其加工过程主要由成形加工、热处理和表面加工等环节构成。

特种加工、数控加工在模具成形零件加工中应用非常普遍。

（3）模具装配模具装配是根据模具装配图样要求的质量和精度，将加工好的零件组合在一起构成一副完整模具的过程。

除此之外，装配阶段的任务还有清洗、修配模具零件，试模及修整等。

由上述过程可以看出，模具产品的生产过程是相当复杂的。

为了便于组织生产和提高劳动生产率，现代模具工业的发展趋势是自动化、专业化生产。

模具设计制作规范模具是用于制造零部件和产品的工具，其设计和制作的质量直接关系到成品的质量和生产效率。

为了保证模具的设计和制造达到规范要求，提高产品的质量和生产效率，以下是一个模具设计制作规范的参考。

一、设计要求1.根据产品的形状和尺寸要求，确定模具的外形和结构，并绘制工程图纸；2.模具设计应考虑到产品的装配工艺，方便产品的组装和拆卸；3.确定模具的开模方式和开模装置，保证产品的尺寸和形状的一致性；4.考虑到模具的使用寿命，合理选择材料和表面处理方法；5.设计模具时应考虑到产品的定位和固定方式，确保产品的位置和形状的准确性；6.识别和标注模具的名称、规格、材料、重量等信息，方便管理和使用。

二、制作工艺1.根据模具的设计图纸和工艺要求，制定具体的制作计划和工艺流程；2.模具的材料应符合相关的标准和要求，确保模具的强度和使用寿命；3.制作模具时，应严格按照设计图纸和工艺要求进行加工和装配，确保尺寸和形状的准确性；4.在模具加工和装配过程中，应进行必要的测量和校验，确保模具的质量和尺寸的准确性；5.模具的表面处理应根据需要选择合适的方法，如镀铬、表面喷涂等，提高模具的耐磨性和耐腐蚀性；6.制作完成后，对模具进行全面的检查和试模，确保模具的使用功能和使用寿命。

三、质量控制1.模具的质量控制应按照相关的标准和要求进行，确保模具的精度和强度；2.在模具制作的每个环节，都应有专人进行工艺指导和质量检查，及时发现和解决问题；3.对模具的加工和装配过程中发现的问题以及不合格品，应及时返修或重新制作；4.对模具的质量控制应建立完善的档案和记录，方便追溯和改进；5.在使用模具前，应进行必要的试模和样品检验，确保模具的质量和性能符合要求；6.对模具的维护保养和修理应按照规定进行，延长模具的使用寿命。

四、安全保障1.模具制作过程中，应严格遵守相关的安全操作规程，保障工作人员的安全；2.在模具制作现场，应配备必要的安全设施和个人防护用品，防止事故的发生；3.模具制作过程中，需保持工作区域的整洁和通风，防止火灾和有害气体的产生；4.模具制作现场应定期进行安全检查和隐患排查，及时消除安全隐患；5.定期对模具制作人员进行安全教育和培训，提高安全意识和处理突发事故的能力。

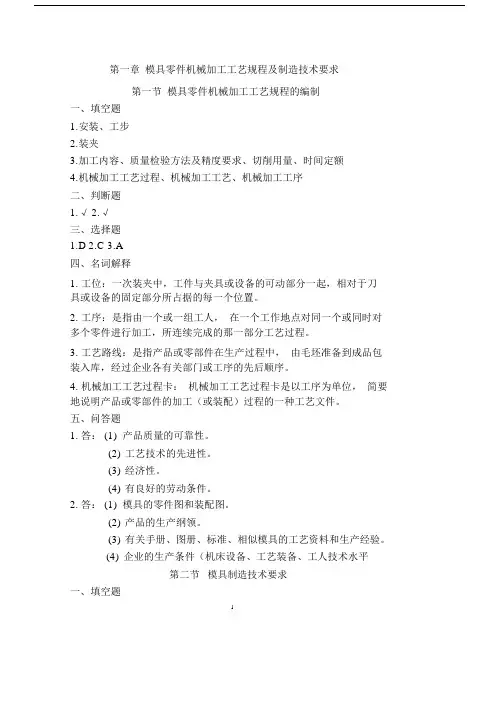

第一章模具零件机械加工工艺规程及制造技术要求第一节模具零件机械加工工艺规程的编制一、填空题1.安装、工步2.装夹3.加工内容、质量检验方法及精度要求、切削用量、时间定额4.机械加工工艺过程、机械加工工艺、机械加工工序二、判断题1.√2.√三、选择题1.D2.C3.A四、名词解释1.工位：一次装夹中，工件与夹具或设备的可动部分一起，相对于刀具或设备的固定部分所占据的每一个位置。

2.工序：是指由一个或一组工人，在一个工作地点对同一个或同时对多个零件进行加工，所连续完成的那一部分工艺过程。

3.工艺路线：是指产品或零部件在生产过程中，由毛坯准备到成品包装入库，经过企业各有关部门或工序的先后顺序。

4.机械加工工艺过程卡：机械加工工艺过程卡是以工序为单位，简要地说明产品或零部件的加工（或装配）过程的一种工艺文件。

五、问答题1.答： (1) 产品质量的可靠性。

(2)工艺技术的先进性。

(3)经济性。

(4)有良好的劳动条件。

2.答： (1) 模具的零件图和装配图。

(2)产品的生产纲领。

(3)有关手册、图册、标准、相似模具的工艺资料和生产经验。

(4)企业的生产条件（机床设备、工艺装备、工人技术水平第二节模具制造技术要求一、填空题11.凹、凸2.凸、凹、凸、凹、凸、凹3.表面脱碳、出现软点4.同轴、对称5.较高的强度、硬度、红硬性、回火6.位置精度、运动灵活7.最大、最小二、判断题1.√2.×3. √4. √5. √6. ×7. √三、选择题1.D2.B3.D4.B5.C6.A四、问答题1.答：（1）对模具的装配图和零件图进行工艺分析。

（2）确定毛坯。

（3）拟定工艺路线。

（4）确定加工余量。

（5）选择设备。

（6）确定切削用量。

（7）填写工艺文件。

2.答：冲裁模的凸模和凹模的加工原则如下：（1）落料时，落料零件的尺寸与精度取决于凹模刃口尺寸。

因此，在制造落料凹模时，应使凹模尺寸与制品零件最小极限尺寸相近。

一：填空题生产过程是将原材料或半成品转化为成品的各有关劳动过程的总和。

工艺过程生产过程中与原材料变为成品直接有关的过程，如毛坏制造、机械加工、热处理和装配等过程。

工序是一个工人（或一组工人）在一个固定的工作地点（如机床或钳工台），对一个（或同进几个）工件所连续完成的哪部分工艺过程。

工步是当加工表面、切削工具和切削用量中的转速与进给量均不变时，所完成的哪部分工序。

工位是工件在机床上占据的每一个加工位置都称为一个工位。

生产纲领是工厂制造产品（或零件）的年产量。

工艺规程是描述产品由毛坯加工成为零件的过程的一种工艺文件。

制定工艺规程的原则是在一定的生产条件下，要使所编制的工艺规程能以最少的劳动量和最低的费用，可靠地加工出符合图样及技术要求的零件。

切削用量是切削时各参数的合称、包括切削速度、进给量、切削深度三要素。

设计基准是在零件图上用以确定其它点、线、面的基准。

工艺基准是指在工艺过程中零件在加工或装配中所采用的基准。

又可分为定位工序基准、定位测量基准和装配测量基准。

定位基准是加工时使工件在机床或夹具中占据正确位置所用的基准。

测量基准是零件检验时，用以测量已加工表面尺寸及位置的基准。

装配基准是装配时用以确定零件在部件或产品中位置的基准。

工件在加工时，安装方法可归纳为直接找正法、单件小批量精度要求很高划线找正法、采用夹具安装法单件小批量生产中的铸件粗加工。

加工阶段通常可划分为粗加工阶段、半精加工半精加工阶段、精加工精加工阶段和光整加工光整加工阶段。

划分加工阶段的好处是：1) 有利于保证零件的加工质量加工精度；2) 有利于毛坯的缺陷合理使用设备；3）便于安排热处理工序加工设备插入热；4）有利于发现毛坯缺陷。

机械加工的精基准选择中，以加工表面设计基准作为定位基准的原则称之为基准重合基准重合原则；使较多的加工表面采用同一个表面为基准的原则称之为基准统一基准统一原则。

工序集中是使每个工序中包括尺可能多的工小内容，工序分散是将工艺路线中的工步内容分散在更多的工序中完成。

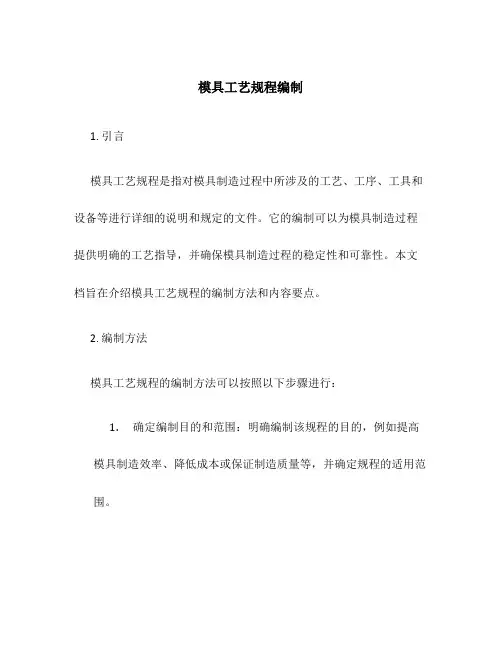

模具工艺规程编制1. 引言模具工艺规程是指对模具制造过程中所涉及的工艺、工序、工具和设备等进行详细的说明和规定的文件。

它的编制可以为模具制造过程提供明确的工艺指导，并确保模具制造过程的稳定性和可靠性。

本文档旨在介绍模具工艺规程的编制方法和内容要点。

2. 编制方法模具工艺规程的编制方法可以按照以下步骤进行：1.确定编制目的和范围：明确编制该规程的目的，例如提高模具制造效率、降低成本或保证制造质量等，并确定规程的适用范围。

2.收集资料和信息：收集相关的技术资料、工艺参数、设备说明和相关标准等信息，并进行整理和分类。

3.制定编制计划：根据所收集的资料和信息，制定编制计划，明确编制规程的时间节点和责任人。

4.组织编制工作：根据编制计划，组织相关人员进行规程的编制工作。

可以委托经验丰富的技术人员或专业团队来编制规程。

5.内容编写和审核：根据所收集的资料和信息，编写规程的内容，通过内部审核和技术评审，并进行修订和完善。

6.发布和培训：经过审核和修订后，将规程进行发布，并进行相关培训，确保相关人员了解和掌握规程的内容和要求。

7.定期检查和更新：定期对已发布的规程进行检查和评估，及时更新和修订规程，确保其与现行的技术要求和标准保持一致。

3. 内容要点模具工艺规程的内容要点可以包括以下几个方面：3.1. 材料要求对模具制造所使用的材料要求进行详细的说明，包括材料的种类、牌号、规格以及供应商等信息。

同时，还应规定材料的质量检验标准和检验方法，并明确材料的贮存要求和保管措施。

3.2. 设计要求对模具的设计要求进行详细描述，包括模具的尺寸、结构、工作原理等方面的要求。

此外，还应指定模具的工作温度、压力和寿命要求，并规定模具设计所依据的标准和规范。

3.3. 加工工艺对模具的加工工艺进行详细的描述和规定，包括模具零件的加工顺序、加工方法、加工设备和工具的使用等。

此外，还应指定加工工艺中的质量控制要求和检验方法，确保模具的加工质量。

模具制造工艺第一节概述一、模具制造工艺规程的编制（一）模具制造工作内容与其他机械加工工艺内容一样，模具加工时工艺人员的工作内容包括：!"编制工艺文件模具工艺文件主要包括模具零件加工工艺规程、模具装配工艺要点或工艺规程、原材料清单、外购件清单和外协件清单等。

模具工艺技术人员应该在充分理解模具结构、工作原理和要求的情况下，结合本企业现有设备条件，本企业生产和技术状态等条件编制模具零件加工和装配等工艺文件。

#"二类工具的设计和工艺编制二类工具是指加工和装配模具时所用的各种专用工具。

这些专用的二类工具，一般都由模具工艺技术人员负责设计和编制工艺（特殊的部分由专门技术人员完成）。

二类工具的质量和效率对模具质量和生产进度起着重要的作用。

在客观允许的条件下可以利用通用工具改制，注意应该将二类工具的数量和成本降低到客观允许的最小程度。

经常设计的二类工具有：非标准的铰刀和铣刀、型面检验样板、非标准量规、仿形加工用靠模等，电火花成形加工电极、型面检验放大图等。

$"处理加工现场技术问题在模具零件加工和装配过程中，处理技术、质量和生产管理等问题是模具工艺技术人员的经常性工作之一。

如解释工艺文件和进行技术指导、调整加工方案和方法、处理尺寸超差和代料等。

在处理加工现场技术问题时，既要保证质量又要保证生产进度。

%"参加试模和鉴定工作各种模具在装配之后的试冲和试压是模具生产的重要环节，模具工艺技术人员和其他有关人员通过试冲和试压，分析技术问题和提出解决方案，并对模具的最终技术质量状态做出正确的结论。

（二）模具制造工艺规程编制模具制造工艺规程编制的过程为：!"模具工艺性分析在充分理解模具结构、用途、工作原理和技术要求的基础上，分析模具材料、零件形状、尺寸和精度要求等工艺性是否合理，找出加工的技术难点，提出合理加工方案和技术保证措施。

#"确定毛坯形式根据零件的材料类别、零件的作用和要求等确定哪些零件属于自制件、外购件和外协件，分别填写外购件清单和外协件清单。

模具制造工艺规程的编制1. 引言模具制造工艺规程是在模具制造过程中，为了保证产品质量和生产效率，制定的一系列规范和标准。

本文档旨在介绍模具制造工艺规程的编制过程，并提供相关的范例和指导。

2. 规程编制流程模具制造工艺规程的编制流程主要包括以下几个步骤：2.1 制定编制计划首先，制定模具制造工艺规程的编制计划。

计划包括确定编制的范围、编制的时间和责任人等。

2.2 收集必要的资料在编制工艺规程之前，需要收集必要的资料。

包括产品图纸、工艺说明书、相关标准和规范等。

2.3 制定工艺流程根据收集到的资料，制定模具制造的工艺流程。

工艺流程应包括从模具设计、选材、加工、装配、调试等各个环节的详细步骤。

2.4 确定工艺参数和要求根据产品要求和工艺流程，确定模具制造过程中的各项参数和要求。

如材料的硬度要求、尺寸公差要求、加工精度要求等。

2.5 编写工艺规程文档在确定了工艺流程和参数要求之后，开始编写模具制造工艺规程文档。

文档应包括以下内容：2.5.1 标题和编号每个工艺规程应有唯一的标题和编号。

2.5.2 适用范围明确该工艺规程适用的模具类型和产品范围。

2.5.3 编制依据列出该工艺规程的编制依据，如产品图纸、标准和规范等。

2.5.4 工艺流程详细描述模具制造的工艺流程，包括各个环节的步骤、操作要点等。

2.5.5 工艺参数和要求明确模具制造过程中的各项参数和要求，如材料要求、尺寸公差要求、加工精度要求等。

2.5.6 检验方法和标准说明模具制造过程中的检验方法和标准，以保证产品质量。

2.5.7 质量控制措施介绍模具制造过程中的质量控制措施，例如加工过程中的控制点和检测点等。

2.5.8 安全注意事项提醒模具制造过程中需要注意的安全问题和事项。

2.5.9 文档修改和审批记录记录文档的修改和审批历史，以便追溯和管理。

2.6 内部审查和修订完成第一版的模具制造工艺规程后，进行内部审查和修订。

确保工艺规程的准确性和可行性。

2.7 最终审查和发布经过多次修订和内部审查后，进行最终审查。

模具制定工艺规程的具体步骤装配工艺过程:压入导柱--装导套--压入导套--检验。

1)对零件图进行工艺分析电火花线切割加工型孔工艺过程:(1)毛坯准备(2)刨六面，将毛坯刨成六面体(3)磨上下平面及角尺面(4)钳工划线、并加工销孔和螺钉孔(5)去型孔内部废料(6)热处理(7)平磨上下两面和角尺面(8)电火花线切割加工型孔(9)将加工好的凹模进行稳定回火(10)钳工研磨销孔及凹模刃口，使使型孔达到规定的技术要求。

加工阶段划分:粗加工阶段、半精加工阶段、精加工、光整加工阶段。

/划分目的:保证加工质量、合理使用设备、便于安排热处理。

对刀点:当用夹具时常用与工件零点有固定联系尺寸的圆柱销等进行对刀，则用对刀点作起刀点。

定位:块规角尺定位法、十字划线定位法、定位板定位法。

19、记住数控程序常用的指令代码:G01G02G03G17~19G40~44G90~91万能夹具组成:正弦头、尾架、底座、十字托板(由一双相互垂直的精密丝杆螺母副组成)电极丝初始位置确定:目视法(基准面法、十字基准线法);电阻法。

D、量具的选择:单件小批量使用通用量具;大批使用量规和高生产率的专用检具。

35、电火花线切割机床组成:床身、坐标工作台、运丝机构、工作液循环系统、高频脉冲电源、数字程序控制系统。

10、零件的加工精度包括:尺寸精度、形状精度和位置精度。

1)对产品装配图和零件图的分析与工艺审查正弦精密平口钳:可用于加工平面、斜面、刚性较大的材料。

加工顺序的安排:先粗后精，先主后次，基准先行，先面后孔。

)3)工序卡片:工序加工过程所必须的工艺资料。

7)数值计算工艺方法:a、单电极平动加工法(先高效低损耗电规准进行粗加工--依次改变电规准，加大平动量--最后使用的电极加工规准小，损耗量小)。

正弦分中夹具主要组成部分:正弦头、尾架、底座。

B、夹具的选择:单件小批量生产应尽量选用通用夹具;大批量使用专用夹具。

34、线切割与成形加工相比的特点:a、不需要制专用电极，电极丝可反复使用，成本低。

精密模具制造工艺流程_精密模具加工过程精密模具加工流程/精密模具制造工艺过程：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产A：模架加工：1打编号，2A/B板加工，3面板加工，4顶针固定板加工，5底板加工B：模芯加工：1飞边，2粗磨，3铣床加工，4钳工加工，5CNC粗加工，6热处理，7精磨，8CNC精加工，9电火花加工，10省模C：模具零件加工：1行位加工，2压紧块加工，3分流锥浇口套加工，4镶件加工一、模具精密模具加工流程/精密模具制造工艺加工细节描述：1．模芯加工细节1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在0.05mm，留余量双边0.6-0.8mm 3）铣床加工：先将铣床机头校正，保证在0.02mm之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R 角。

4）钳工加工：攻牙，打字码5）CNC粗加工6）发外热处理HRC48-52 7）精磨；大水磨加工至比模框负0.04mm，保证平行度和垂直度在0.02mm之内8）CNC精加工9）电火花加工10）省模，保证光洁度，控制好型腔尺寸。

11）加工进浇口，排气，锌合金一般情况下浇口开0.3-0.5mm，排气开0.06-0.1mm，铝合金浇口开0.5-1.2mm排气开0.1-0.2，塑胶排气开0.01-0.02，尽量宽一点，薄一点。

2．斜顶的加工：知识点：用来处理模具死角（倒勾）的零件。

加工时注意装配尺寸，要求极高。

3．行位的加工：知识点：行位是用来处理模具死角的零件。

加工时注意装配尺寸，要求比较高。

4．镶件的加工：知识点：镶件是为方便加工而产生的，一般情况下后模拆镶件。

像有些模具的插/碰穿位经常拆镶件，原因是那些位置经常磨损，拆镶件后便于修模。

5．前后模运水(水路)：知识点：水路是塑胶模具的冷却系统.加工时用钻床加工成型.6．后模顶针位置孔：知识点：顶针是顶出脱模机构的核心零件.对顶针孔加工有很高的配合要求.顶针是标准零件,可以根据需要进行选择。

模具制造工艺课程设计内容：1、编制图示零件的加工工艺规程要求：（1）进行工艺性分析（2）制订工艺规程2、任选一模具装模图（附图）制订其装配工艺规程（必做）姓名班级学号日期目录一、导柱的加工工艺规程————————————1二、导套的加工工艺规程————————————3三、上模座的加工工艺规程———————————6四、下模座的加工工艺规程———————————8五、凹模的加工工艺规程————————————10六、凹模的加工工艺规程————————————12七、典型凹模的加工工艺规程——————————14八、凹凸模的加工工艺规程———————————16九、凹模的加工工艺规程————————————18十、模具装配图————————————————20一、导柱的加工工艺规程导柱（20钢渗碳58-62HRC）1.导柱的作用导柱是磨具上的导向零件。

与导套配合，起导向和定位作用。

导柱安装在下模座上，导柱与导套滑动配合以保证凸模与凹模工作时有正确的位置，为了保证良好的导向作用，导柱与导套的配合间隙小于凹凸模之间的间隙，导柱与导套的配合间隙一般采用H7/h6，精度要求高时采用H6/h5，导柱与下模座采用H7/r6过盈配合。

为了保证导向精度。

加工时除了使导柱导套精度符合要求外，还应满足配合表面间的同轴度。

即两个外圆表面间的同轴度，以及导套外圆与内孔表面的同轴度。

2.导柱的工艺性分析1)几何形状有同轴不同直径的外圆、倒角、退刀槽组成。

2)技术要求分析⑴导柱配合表面的尺寸和形状精度⑵导柱配合表面间的同轴度⑶导柱配合表面有较高的硬度：HRC50-553)加工表面分析φ32r6：Ra0.4——精磨才能达到要求φ32h6：Ra0.1——圆柱度0.006—研磨才能达到要求φ32h6：精车—半精车—粗磨—精磨—研磨φ32r6：精车—半精车—粗磨—精磨4)毛坯的种类选择构成导柱的基本表面都是回转体表面，材料20钢，可以直接选择适当尺寸的热轧圆钢作为毛坯。

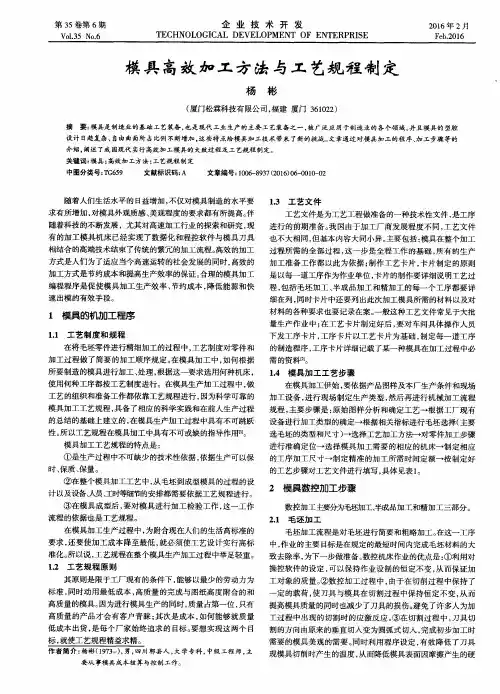

模具主要零件加工工艺规程1. 引言模具是工业生产中常用的一种设备，用于制造大批量产品。

模具的主要零件加工工艺规程涉及到模具制造中的关键过程，对于实现模具的高质量和高效率生产至关重要。

2. 模具主要零件加工工艺规程概述模具的主要零件加工工艺规程包括了材料准备、加工工艺流程、加工设备选择、加工工艺参数以及质量控制等内容。

3. 材料准备选择合适的材料对于模具的加工工艺至关重要。

常用的模具材料有钢、铝等。

在材料准备阶段，需要对材料进行质量检查和切割。

3.1 质量检查对于所采购的模具材料，需要进行质量检查，包括外观检查、材料成分分析、硬度测试等。

只有合格的材料才能被用于模具制造。

3.2 切割将材料按照设计要求进行切割，可以采用激光切割、火焰切割等方法。

切割过程中需要注意保持切割精度和避免产生切割热变形。

4. 加工工艺流程加工工艺流程决定了模具的形状和尺寸，对于模具的功能和性能有着重要影响。

加工工艺流程一般包括下面几个步骤：4.1 铣削将切割好的模具材料通过铣削工艺进行加工，以获取所需的形状和尺寸。

铣削工艺可以逐步进行，从粗加工到精加工。

通过钻孔工艺制作模具中的孔洞和螺纹等结构。

钻孔可以使用钻头和铰孔等工具进行。

4.3 攻丝在模具中加入螺纹结构需要进行攻丝。

攻丝可以使用手工攻丝或者机械攻丝。

4.4 磨削通过磨削工艺对模具进行表面处理和修整，以提高模具的光洁度和尺寸精度。

磨削可以采用手工磨削或者机械磨削。

4.5 焊接在模具的加工中，需要进行零件的组合和连接，常用的方法是采用焊接。

焊接工艺需要根据模具材料的特性选择适当的焊接材料和焊接方法。

将加工好的模具零件进行组装，形成完整的模具。

组装过程需要严格按照设计要求进行，确保模具的稳定性和可靠性。

5. 加工设备选择加工设备的选择对于模具的加工质量和效率起着重要作用。

常用的加工设备有铣床、车床、钻床、磨床等。

6. 加工工艺参数在模具加工过程中，需要设定合适的加工工艺参数，包括切削速度、进给速度、刀具选用等。
