加工工艺与工艺规程制订的原则

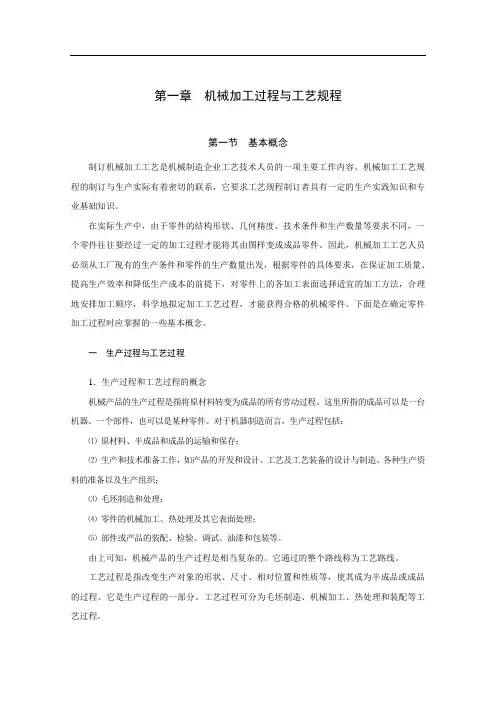

第一章机械加工过程与工艺规程第一节基本概念制订机械加工工艺是机械制造企业工艺技术人员的一项主要工作内容。

机械加工工艺规程的制订与生产实际有着密切的联系，它要求工艺规程制订者具有一定的生产实践知识和专业基础知识。

在实际生产中，由于零件的结构形状、几何精度、技术条件和生产数量等要求不同，一个零件往往要经过一定的加工过程才能将其由图样变成成品零件。

因此，机械加工工艺人员必须从工厂现有的生产条件和零件的生产数量出发，根据零件的具体要求，在保证加工质量、提高生产效率和降低生产成本的前提下，对零件上的各加工表面选择适宜的加工方法，合理地安排加工顺序，科学地拟定加工工艺过程，才能获得合格的机械零件。

下面是在确定零件加工过程时应掌握的一些基本概念。

一生产过程与工艺过程1．生产过程和工艺过程的概念机械产品的生产过程是指将原材料转变为成品的所有劳动过程。

这里所指的成品可以是一台机器、一个部件，也可以是某种零件。

对于机器制造而言，生产过程包括：⑴原材料、半成品和成品的运输和保存；⑵生产和技术准备工作，如产品的开发和设计、工艺及工艺装备的设计与制造、各种生产资料的准备以及生产组织；⑶毛坯制造和处理；⑷零件的机械加工、热处理及其它表面处理；⑸部件或产品的装配、检验、调试、油漆和包装等。

由上可知，机械产品的生产过程是相当复杂的。

它通过的整个路线称为工艺路线。

工艺过程是指改变生产对象的形状、尺寸、相对位置和性质等，使其成为半成品或成品的过程。

它是生产过程的一部分。

工艺过程可分为毛坯制造、机械加工、热处理和装配等工艺过程。

机械加工工艺过程是指用机械加工的方法直接改变毛坯的形状、尺寸和表面质量，使之成为零件或部件的那部分生产过程，它包括机械加工工艺过程和机器装配工艺过程。

本书所称工艺过程均指机械加工工艺过程，以下简称为工艺过程。

2．工艺过程的组成在机械加工工艺过程中，针对零件的结构特点和技术要求，要采用不同的加工方法和装备，按照一定的顺序集资进行加工，才能完成由毛坯到零件的过程。

机械加工工艺规程的制订1．工艺规程的作用①工艺规程是指导生产的主要技术条件；②工艺规程是生产组织和生产管理工作的依据；③工艺规程是新建或扩建工厂及车间的基本资料。

2.工艺规程的设计原则①技术上的先进性②经济上的合理性③良好的劳动条件3.制订工艺规程所需的原始资料①产品的全套装配图和零件工作图②产品验收的质量标准③产品的生产纲领④毛坯资料⑤现场生产条件⑥工艺规程设计时应尽可能多了解新工艺、新方法4.工艺规程的制订步骤4.1零件的工艺分析1）零件技术要求分析①加工表面的尺寸精度②主要加工表面的形状精度③主要表面之间的相互位置精度④各加工表面粗糙度以及表面质量方面的其它要求⑤热处理及其它技术要求2）对零件图具体技术分析：①零件的视图、尺寸、公差和技术要求是否齐全②零件图所规定加工要求是否合理③零件的选材是否恰当3）零件结构工艺性分析①机械零件的结构，由于使用要求不同而具有各种形状②在分析零件的结构时，不仅要注意各物体表面本身特征，而且要注意这些表面的不同组合③在研究零件结构时，要注意审查零件的结构工艺性4.2选择毛坯类型1）毛坯种类的选择：由材料的力学性能要求，零件结构形状的尺寸大小，零件的生产纲领以及利用新技术，新工艺的可能性决定。

2）确定毛坯的形状和尺寸，确定毛坯形状和尺寸时应注意以下几个问题：①为使加工时工件安装稳定，有些铸件毛坯，需要铸出工艺凸台②为了保证零件加工质量和加工方便，常将一些零件作成一个整体毛坯，加工到一定形状后再切割分离。

4.3选择定位基准按照基准的选择原则，必须选择好各道工序的定位基准。

4.4工艺路线的拟定要解决的主要问题：零件各表面的加工方法和方案的选择，加工阶段的划分，确定工序的分散与集中，加工顺序安排和热处理安排等。

1）加工方法和加工方案的选择选择表面加工方案时，应注意以下几个问题①根据加工表面的技术要求，尽可能采用经济加工精度方案经济加工精度：是指在正常的加工条件下，（包括完好的机床设备、必要的工艺装备、标准的工人技术等级、标准的耗用时间和生产费用）所能达到的加工精度。

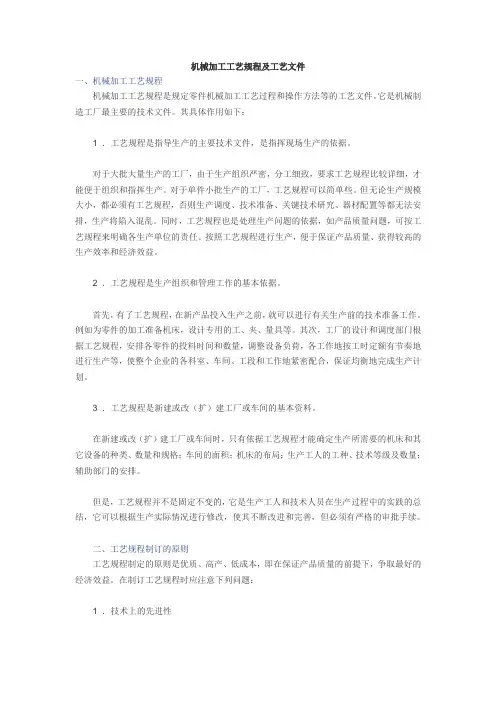

机械加工工艺规程及工艺文件一、机械加工工艺规程机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件。

它是机械制造工厂最主要的技术文件。

其具体作用如下：1 ．工艺规程是指导生产的主要技术文件，是指挥现场生产的依据。

对于大批大量生产的工厂，由于生产组织严密，分工细致，要求工艺规程比较详细，才能便于组织和指挥生产。

对于单件小批生产的工厂，工艺规程可以简单些。

但无论生产规模大小，都必须有工艺规程，否则生产调度、技术准备、关键技术研究、器材配置等都无法安排，生产将陷入混乱。

同时，工艺规程也是处理生产问题的依据，如产品质量问题，可按工艺规程来明确各生产单位的责任。

按照工艺规程进行生产，便于保证产品质量、获得较高的生产效率和经济效益。

2 ．工艺规程是生产组织和管理工作的基本依据。

首先，有了工艺规程，在新产品投入生产之前，就可以进行有关生产前的技术准备工作。

例如为零件的加工准备机床，设计专用的工、夹、量具等。

其次，工厂的设计和调度部门根据工艺规程，安排各零件的投料时间和数量，调整设备负荷，各工作地按工时定额有节奏地进行生产等，使整个企业的各科室、车间、工段和工作地紧密配合，保证均衡地完成生产计划。

3 ．工艺规程是新建或改（扩）建工厂或车间的基本资料。

在新建或改（扩）建工厂或车间时，只有依据工艺规程才能确定生产所需要的机床和其它设备的种类、数量和规格；车间的面积；机床的布局；生产工人的工种、技术等级及数量；辅助部门的安排。

但是，工艺规程并不是固定不变的，它是生产工人和技术人员在生产过程中的实践的总结，它可以根据生产实际情况进行修改，使其不断改进和完善，但必须有严格的审批手续。

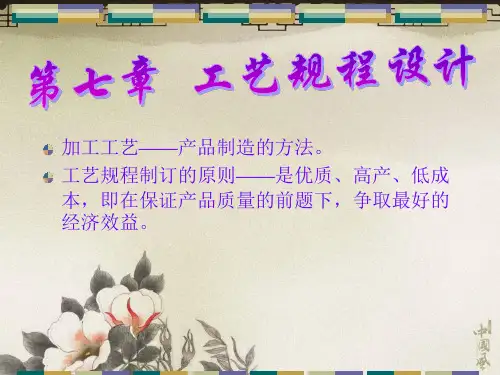

二、工艺规程制订的原则工艺规程制定的原则是优质、高产、低成本，即在保证产品质量的前提下，争取最好的经济效益。

在制订工艺规程时应注意下列问题：1 ．技术上的先进性在制订工艺规程时，要了解国内外本行业的工艺技术的发展水平，通过必要的工艺试验，积极采用先进的工艺和工艺装备。

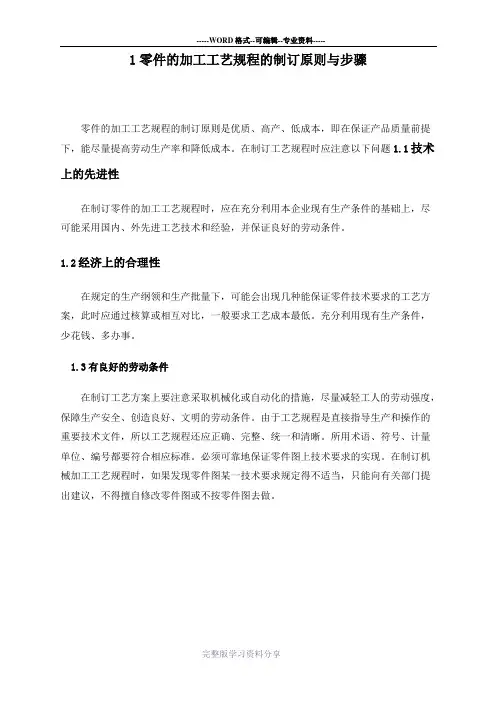

1零件的加工工艺规程的制订原则与步骤零件的加工工艺规程的制订原则是优质、高产、低成本，即在保证产品质量前提下，能尽量提高劳动生产率和降低成本。

在制订工艺规程时应注意以下问题1.1技术上的先进性在制订零件的加工工艺规程时，应在充分利用本企业现有生产条件的基础上，尽可能采用国内、外先进工艺技术和经验，并保证良好的劳动条件。

1.2经济上的合理性在规定的生产纲领和生产批量下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，一般要求工艺成本最低。

充分利用现有生产条件，少花钱、多办事。

1.3有良好的劳动条件在制订工艺方案上要注意采取机械化或自动化的措施，尽量减轻工人的劳动强度，保障生产安全、创造良好、文明的劳动条件。

由于工艺规程是直接指导生产和操作的重要技术文件，所以工艺规程还应正确、完整、统一和清晰。

所用术语、符号、计量单位、编号都要符合相应标准。

必须可靠地保证零件图上技术要求的实现。

在制订机械加工工艺规程时，如果发现零件图某一技术要求规定得不适当，只能向有关部门提出建议，不得擅自修改零件图或不按零件图去做。

2零件的加工工艺2.1计算零件年生产纲领，确定生产类型。

2.2对零件进行工艺分析在对零件的加工工艺规程进行制订之前，应首先对零件进行工艺分析。

其主要内容包括：（1)分析零件的作用及零件图上的技术要求。

(2)分析零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等；(3)分析零件的材质、热处理及机械加工的工艺性。

2.3确定毛坯毛坯的种类和质量对零件加工质量、生产率、材料消耗以及加工成本都有密切关系。

毛坯的选择应以生产批量的大小、零件的复杂程度、加工表面及非加工表面的技术要求等几方面综合考虑。

正确选择毛坯的制造方式，可以使整个工艺过程更加经济合理，故应慎重对待。

在通常情况下，主要应以生产类型来决定。

2.4制订零件的机械加工工艺路线(1)确定各表面的加工方法。

在了解各种加工方法特点和掌握其加工经济精度和表面粗糙度的基础上，选择保证加工质量、生产率和经济性的加工方法。

制定机械加工工艺规程的原则
机械加工工艺规程是指在机械加工过程中，针对不同零部件进行制定的一系列规范和流程，其主要目的是确保机械加工工作的质量和效率。

在制定机械加工工艺规程时，应遵循以下原则：
1. 安全第一：机械加工过程中往往涉及到高速旋转的部件和锋利的切削工具，在制定工艺规程时一定要考虑到员工的安全问题。

2. 严谨科学：机械加工工艺规程应该是科学的、可操作的、可实施的，必须要严谨的制定流程和规范。

3. 精益求精：机械加工是一个精细、复杂的工艺，机械加工工艺规程必须要精益求精，不断的进行完善和改进。

4. 人性化：机械加工工艺规程应该符合人的工作习惯和机械加工员的操作习惯，要考虑到员工的舒适度和工作效率。

5. 经济实用：机械加工工艺规程应该尽可能地减少浪费，提高加工效率，提高成品率，从而达到经济实用的目的。

综上所述，制定机械加工工艺规程时应该遵循安全第一、严谨科学、精益求精、人性化、经济实用的原则，从而制定出高效、可靠、安全的机械加工工艺规程。

装配工艺规程的设计原则和基本内容
1、制订装配工艺规程的基本原则
将装配工艺过程用文件形式规定下来就是装配工艺规程。

它是指导装配工作的技术文件，也是进行装配生产方案及技术预备的主要依据。

从广义上讲，机器及其部件、组件装配图，尺寸链分析图，各种装配夹具的应用图，检验方法图及其说明，零件机械加工技术要求一览表，各个“装配单元”及整台机器的运转、试验规程及其所用设备图，以至于装配周期表等，均属于装配工艺范围内的文件。

在制订机器装配工艺规程时，一般应着重考虑以下原则：
1）保证产品装配质量，并力求提高装配质量，以延长产品的使用寿命；
2）合理支配装配工序，尽量削减钳工装配工作量；
3）提高装配工作效率，缩短装配周期；
4）尽可能削减车间的作业面积，力争单位面积上具有最大生产率。

2、装配工艺规程的内容
1）分析产品图样，确定装配组织形式，划分装配单元，确定装配方法；
2）拟定装配挨次，划分装配工序，编制装配工艺系统图和装配工艺规程卡片；
3）选择和设计装配过程中所需要的工具、夹具和设备；
4）规定总装配和部件装配的技术条件，检查方法和检查工具；
5）确定合理的运输方法和运输工具；6）制定装配时间定额。

机械加工工艺规程的设计原则
1.确保工艺能够满足产品质量要求：机械加工工艺规程应确保产品的
工艺要求能够满足设计要求和使用要求，保证产品的质量。

2.确定合理的加工工艺流程：应根据产品的特点和加工材料的性质，
在与清洗、切割、锻造、焊接、钻孔、滚压、冷拔等工序相结合的加工工
艺流程中确定合理的加工工艺流程。

4.确定合理的设备选型和使用要求：应根据加工工艺流程和产品要求，合理选择加工设备和工具，确保设备的操作能够满足加工工艺流程和产品
质量要求。

5.精益求精，优化加工工艺：机械加工工艺规程应不断探求新的工艺
技术和方法，借助科技手段和数据分析，逐步优化加工工艺，提高产能、
提高质量和降低成本。

机械加工工艺的编制一概述1. 机械加工工艺规程(简称工艺规程)是规定零件制造工艺过程和操作方法等的工艺文件，它是企业生产中的指导性技术文件。

工艺规程编制、制定是生产工艺准备工作的一项主要内容。

2. 正确的机械加工工艺规程是在总结长期的生产实践和科学实验的基础上，依据科学理论和必要的工艺试验而制订的，并通过生产实践不断得到改进和完善。

因此，机械加工工艺规程是进行生产准备、计划调度和组织车间生产的主要技术文件，也是新建、扩建工厂、车间的主要依据。

3. 制定机械加工工艺规程的原则是：在一定的生产条件下，以最少的劳动消耗和最低的费用，按计划规定的进度，可靠地加工出符合图样上所提出的各项技术要求的零件。

即应做到技术上先进，经济上合理。

4. 机械加工工艺过程的组成1) 工艺过程改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品的过程。

工艺过程又可分为铸造、锻造、冲压、焊接、机械加工、热处理、装配等工艺过程。

2) 机械加工工艺过程用机械加工方法、改变毛坯的形状、尺寸和表面质量，使其成为零件的过程。

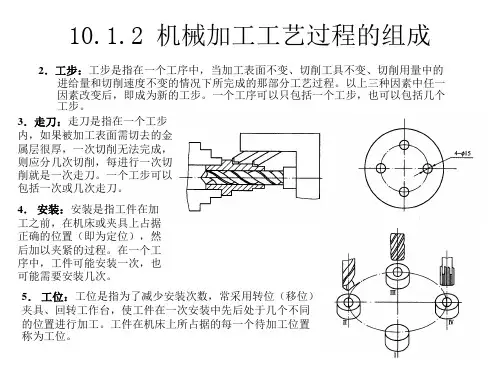

零件的机械加工工艺过程有许多工序组合而成，每个工序又可分为若干个安装、工位、工步和走刀。

3) 工序一个或一组工人，在一个工作地对同一个或同时对几个工件所连续完成的那一部分工艺过程。

4）安装工件经一次装夹（定位和夹紧）后所完成的那一部分工序。

5）工位为了完成一定的工序部分，一次装夹工件后，工件与夹具或设备的可动部分一起，相对刀具或设备的固定部分所占据的每一个位置。

6）工步当加工表面、加工工具和切削用量中的转速和进给量均保持不变的情况下所完成的那一部分工序。

二. 机械加工工艺规程的设计步骤1. 分析被加工零件的工艺性。

2. 根据零件的生产纲领决定生产类型3. 选择毛坯的种类和制造方法。

4. 拟定工艺过程。

5. 工序设计。

6. 编制工艺文件。

1. 分析被加工零件的工艺性（1）了解、分析产品的装配图和零件图熟悉产品的用途、性能及工作条件，明确被加工零件在产品中的位置与作用，进而了解零件上各项技术要求制定的依据及合理性；找出主要技术要求和加工关键，研究零件在加工过程中可能产生的变形及需要采取的工艺措施；对图样的完整性、技术要求的合理性提出意见。
