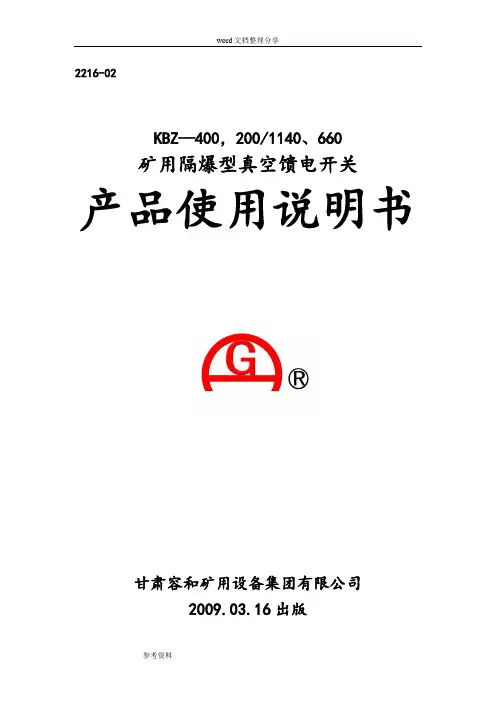

2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。
4. 用途及使用条件4.1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。
4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2 额定工作制：长期工作制；5.3 最大分断能力：1140V（COSø=0.3）7.5KA；5.4 操作方式：电动合、分闸，机械保持。
5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。
5.6 进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。
KBZ9-400/200馈电开关漏电闭锁保护原理
谈到漏电保护，需要说明一下，漏电保护分为漏电闭锁和漏电检测，这是两种不同的功能，这个在以前的帖子中也谈到过，在这里再说一下：
漏电闭锁：就是在开关合闸之前，开关的保护插件先对负载线路的绝缘情况进行检测，如果线路绝缘低于规定值，则开关不能合闸。
漏电检测：简称检漏，就是开关合闸之后，如果负载线路发生漏电情况，开关立即跳闸。
漏电检测从工作原理上又有，附加直流漏电检测和零序电流检测。
在本贴中，我们将通过对KBZ9-400/200馈电开关漏电保护原理的介绍来讲解这两种漏电检测的工作原理。
馈电开关与磁力启动器的区别：
1、磁力启动器是用来控制一个负载电源的通断控制的，他不允许一个磁力启动器控制两台设备。
而馈电开关是作为一个工作面的总开管使用，他可以连接较多的负载。
2、磁力启动器可以频繁启动、停止以控制设备的启停。
馈电开关一旦合闸，如果负载线路不发生故障，或其他情况（像停电检修），馈电开关是不需要停电的。
3、磁力启动器只具有漏电闭锁，而没有漏电检测功能。
馈电开关同时具有漏电闭锁、漏电检测、过负荷等故障保护。
4、磁力启动器的接触器吸合维持靠衔铁带电维持，而馈电开关的接触器闭合维持靠机械结构维持。
说完上面这点小常识之后，现在步入正题，KBZ9-400/200馈电开关漏电保护原理
漏电闭锁工作原理
如下图：。
阅读使人充实，会谈使人敏捷，写作使人精确。
——培根KBZ — 200（400）/1140（660）矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司KBZ – 200（400）/1140（660）矿用隔爆真空馈电开关特点介绍：1、开关主要用于煤矿井下作为供电系统的总开关或分支开关使用，也可用于大容量电动机不频繁起动控制使用。
2、开关保护器采用微电脑控制，功能强大，可以同时监测多种信号，且系统稳定可靠。
设有64*128的液晶中文显示器。
可以实时显示电压、电流、电阻，当出现故障时显示故障类型，及故障数值。
4、本开关设有选择性漏电保护功能，做总开关和分支开关使用均可，作总开关使用时，不必另接漏电继电器。
开关具有多种参数可调，分开关后级也可以再带分开关，而且保护灵敏可靠。
5、开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护为一体。
6、设有漏电试验、短路试验及复位按钮，可以对开关本身的保护性能进行自检。
7、开关具有真空管检测保护，当真空管粘连或因漏气而漏电时进行故障警示，并拒绝合闸。
8、本开关具有电缆长距离短路保护功能，只要输入电缆的长度和截面积，就可以可靠保证在远端发生短路时进行保护。
9、利用开关本体可以对原来DW80-350空气馈电开关进行改造，额定电流增加到400A。
极限分断能力增加到7000A。
10、合闸机构为传统手动操作方式。
机构经长期磨损后，不必更换机构。
略加调整即可正常使用。
一概述KBZ – 200（350、400）/1140（660）矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）适用于煤矿井下和其它周围介质含有甲烷和煤尘混合物的爆炸气体环境中。
在交流50ＨＺ、电压1140（660）Ｖ、额定电流400Ａ及以下的线路中，做为配电总开关或分支开关使用，以及做控制不频繁起动电动机之用。
当配电线路出现过载、短路、欠压、失压时，本馈电开关能自动切断电源。
当馈电开关在正常运行中，负荷发生漏电时，馈电开关通过电子综合保护器发出指令，使真空断路器马上跳闸断电，事故不除，断路器拒绝合闸。
2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司出版1. 产品型号及意义K B Z ——□/ □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。
4. 用途及使用条件用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。
使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显着振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征额定工作电压：660V、1140V；额定工作电流：400A，200A；额定工作制：长期工作制；最大分断能力：1140V（COS=）；操作方式：电动合、分闸，机械保持。
馈电开关保护功能的特性参数：详见附录保护器使用说明书。
进出线口：主回路进出线喇叭口4只，可穿入32～78的橡套电缆；控制线路喇叭口2只，可穿入12～19橡套电缆。
6 外行尺寸及质量馈电开关外形尺寸：700×480×720。
K B Z9-400馈电开关原理及维修简要说一下KBZ9-400馈电开关的机械操作机构图一KBZ9馈电开关的分闸与合闸，主要是通过机械操作机构完成的。
如上图，真空管动触点通过连杆3与机械机构连接。
然后机械机构再通过连杆1与开关外壳上的操作手柄连接（如下图）。
转动外壳上的手柄，带动真空管的闭合与分开。
图二在图一中，有一个脱扣线圈5，这个脱扣线圈受馈电开关的保护插件控制。
当馈电开关有短路，过载，漏电等故障时，保护插件驱动脱扣线圈吸合，使馈电开关跳闸。
在脱扣线圈的旁边，有一个跳闸螺栓6。
如果在手动合闸的时候，搬动合闸手柄，机械机构不能合闸，就是机构打滑，在合闸状态保持不住。
这时，可以调整这条螺栓。
当按动试验按钮进行短路试验，电动分闸时，如果按动按钮后，脱扣线圈吸合，但是不跳闸。
这时，也可以通过调整这条螺栓解决问题。
不过调整的方向和合不上闸时调整的方向相反。
机械机构的原理，基本上就是这样，大家可以在操作开关的时候，自己仔细观察一下机械机构具体的动作过程，要比我在这里讲解好的多。
在井下，有这样一个要求，就是在没有通风的情况下，工作面的电气设备不允许工作。
也就是说，风机开关不启动，其他电气设备的开关不能启动。
为了确保这一功能的实现，便有了“风电闭锁”。
因为馈电开关是一个工作面的总开关，如果馈电开关不合闸，其他的电器设备就无法工作。
所以“风电闭锁”的连接，就是风机开关与馈电开关的闭锁连接。
风电闭锁的接线方法如下：上图中，灰色部分为馈电开关的原理图，图中，你可以看到在漏电插件与过载插件的引脚上分别有个A4点，在两点之间写着“风电闭锁”。
在开关的接线室中，你会找到A3和A4这两个接线柱，就是原理图中的这两个接点。
白色为风机开关的一对“风电闭锁”接点。
在实际使用中，将风机开关的风电闭锁点与馈电开关的“风电闭锁”点连接起来，如上图所示。
当风机开关启动以后，就会将风机开关的“风电闭锁”触电1K1闭合。
从而使馈电开关中的A3与A4形成“通路”。
KBZ9型真空馈电开关保护原理及故障浅析0．前言随着国家对中小型煤矿安全管理的不断加强，煤矿机电设备技术水平的不断提高，KBZ9系列矿用隔爆智能型真空馈电开关，作为DW80型馈电开关更新换代产品，在仙亭矿各采区变电所，配电点得到广泛的应用，是矿井低压供电系统主回路合、分和负载发生故障时最重要保护设备之一，由于KBZ9系列开关采用智能保护器，并在矿井使用时间短，所以机电维修人员掌握KBZ9系列开关的保护原理和常见故障准确判断，对矿井安全生产的顺利进行，有着重要的现实意义。
1．KBZ9型开关的产品性能1．1．主要技术性能1．1．1．产品采用手动式真空断路器合分主电路，手动合闸、分励脱扣、欠压脱扣或手动脱扣，具有寿命长，维修量少，工作可靠等特点。
1.1.2保护功能全，具有过载、短路、欠压、失压、三相不平衡、漏电闭锁、瓦斯风电闭锁、瓦斯断电、对称性漏电保护及选择性漏电保护功能，并可外接远方分励脱扣按钮。
1.1.3采用液晶汉显智能保护器，适用范围广、保护精度高。
1.1.4具有故障显示功能。
2.工作原理2.1合闸原理：在合闸前先轻微推动合闸手柄，合上控制电源开关，控制变压器有电，从观察窗能看到保护器有相应的显示(保护器自检)为合闸作好准备。
因断路器为手动合闸式；在合闸前先轻微推动合闸手柄，只需接通控制回路电源即可，不可推动过多否则合不上闸；待保护器显示正常后(有电压显示)，方可合闸。
2.2分闸原理：分闸电动分闸即远方脱扣，也可手动分闸。
3. 漏电保护原理3.1 漏电保护工作原理：当开关拨至总开关时，开关对电源和负载两侧对地绝缘同时进行检测，综合保护器15号脚位经SA-3到接地端→大地→漏电接地电阻→电网线路→三相电抗器SK→电阻R1→综合保护器RJ脚，内部形成回路；当电网绝缘电阻很大时，直流检测所取得信号很小，不足使保护器动作；反之，漏电电阻达到一定程度时，可使综合保护器内继电器动作→YC脱扣线圈得电动作，断路器QF分闸。
K B Z9-400200馈电开关原理及维修KBZ9-400/200馈电开关原理及维修在开始馈电开关原理的讲解之前，先来说一下什么是馈电开关。
听到馈电开关这个名字，可能不少人有点疑惑，为什么叫馈电开关哪？什么样的是馈电开关哪？他与磁力启动器有什么区别哪？先来说说馈电这两个字。
馈，馈赠，给也。
那么馈电哪，就是就是输电、送电、给电的意思。
而馈电开关哪，一般用于移动变电站低压输出侧，和煤矿井下配电系统总开关或分支开关。
多数是作为一个工作面的总开关，负责整个工作面电量的供给。
馈电开关与磁力启动器的区别有：1、馈电开关不能频繁启动，他的合闸有电动合闸和手动合闸两种，但是合闸之后，维持都是机械机构维持，不像磁力启动器的吸合线圈，要始终要通电才能保持。
2、在保护方便，馈电开关具有漏电检测（检漏保护），就是说馈电开关始终检测着线路的绝缘情况，一旦有漏电情况，立即进行保护。
而磁力启动器是漏电闭锁。
就是说，磁力启动前在吸合之前，检测一下负载的绝缘情况，如果有漏电情况，磁力启动器不能吸合。
但是，如果绝缘良好，则开关吸合。
吸合之后，磁力启动前就没有检漏功能了，若出现漏电，则由上级的馈电开关来完成保护。
这是两种漏电保护的区别，不要混肴。
3、欠压保护：馈电开关具有欠压保护，当系统电压低于额定值的70%时，开关动作跳闸。
BKD9馈电开关是原来的型号，现在这种开关叫做KBZ9了，至于为什么更换型号的名称，我没有见到相关的文件，只是从一个开关厂商的维修人员那里得知的。
虽然它的名字变了，但内部结构，工作原理还是和原来一模一样的。
所以，以前问BKD9馈电开关与KBZ9馈电开关什么区别的朋友，看了这个帖子之后，就不用再问了吧。
知道了型号改名的事情之后，在以后的帖子中，我们也改为KBZ9。
现在来简要说一下KBZ9-400馈电开关的机械操作机构图一KBZ9馈电开关的分闸与合闸，主要是通过机械操作机构完成的。
如上图，真空管动触点通过连杆3与机械机构连接。
阅读使人充实，会谈使人敏捷，写作使人精确。
——培根KBZ — 200（400）/1140（660）矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司KBZ – 200（400）/1140（660）矿用隔爆真空馈电开关特点介绍：1、开关主要用于煤矿井下作为供电系统的总开关或分支开关使用，也可用于大容量电动机不频繁起动控制使用。
2、开关保护器采用微电脑控制，功能强大，可以同时监测多种信号，且系统稳定可靠。
设有64*128的液晶中文显示器。
可以实时显示电压、电流、电阻，当出现故障时显示故障类型，及故障数值。
4、本开关设有选择性漏电保护功能，做总开关和分支开关使用均可，作总开关使用时，不必另接漏电继电器。
开关具有多种参数可调，分开关后级也可以再带分开关，而且保护灵敏可靠。
5、开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护为一体。
6、设有漏电试验、短路试验及复位按钮，可以对开关本身的保护性能进行自检。
7、开关具有真空管检测保护，当真空管粘连或因漏气而漏电时进行故障警示，并拒绝合闸。
8、本开关具有电缆长距离短路保护功能，只要输入电缆的长度和截面积，就可以可靠保证在远端发生短路时进行保护。
9、利用开关本体可以对原来DW80-350空气馈电开关进行改造，额定电流增加到400A。
极限分断能力增加到7000A。
10、合闸机构为传统手动操作方式。
机构经长期磨损后，不必更换机构。
略加调整即可正常使用。
一概述KBZ – 200（350、400）/1140（660）矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）适用于煤矿井下和其它周围介质含有甲烷和煤尘混合物的爆炸气体环境中。
在交流50ＨＺ、电压1140（660）Ｖ、额定电流400Ａ及以下的线路中，做为配电总开关或分支开关使用，以及做控制不频繁起动电动机之用。
当配电线路出现过载、短路、欠压、失压时，本馈电开关能自动切断电源。
当馈电开关在正常运行中，负荷发生漏电时，馈电开关通过电子综合保护器发出指令，使真空断路器马上跳闸断电，事故不除，断路器拒绝合闸。
KBZ9-400/200馈电开关漏电闭锁保护原理
谈到漏电保护，需要说明一下，漏电保护分为漏电闭锁和漏电检测，这是两种不同的功能，这个在以前的帖子中也谈到过，在这里再说一下：
漏电闭锁：就是在开关合闸之前，开关的保护插件先对负载线路的绝缘情况进行检测，如果线路绝缘低于规定值，则开关不能合闸。
漏电检测：简称检漏，就是开关合闸之后，如果负载线路发生漏电情况，开关立即跳闸。
漏电检测从工作原理上又有，附加直流漏电检测和零序电流检测。
在本贴中，我们将通过对KBZ9-400/200馈电开关漏电保护原理的介绍来讲解这两种漏电检测的工作原理。
馈电开关与磁力启动器的区别：
1、磁力启动器是用来控制一个负载电源的通断控制的，他不允许一个磁力启动器控制两台设备。
而馈电开关是作为一个工作面的总开管使用，他可以连接较多的负载。
2、磁力启动器可以频繁启动、停止以控制设备的启停。
馈电开关一旦合闸，如果负载线路不发生故障，或其他情况（像停电检修），馈电开关是不需要停电的。
3、磁力启动器只具有漏电闭锁，而没有漏电检测功能。
馈电开关同时具有漏电闭锁、漏电检测、过负荷等故障保护。
4、磁力启动器的接触器吸合维持靠衔铁带电维持，而馈电开关的接触器闭合维持靠机械结构维持。
说完上面这点小常识之后，现在步入正题，KBZ9-400/200馈电开关漏电保护原理
漏电闭锁工作原理
如下图：。
