常用螺纹底孔尺寸表-螺纹孔尺寸标准

常用螺纹底孔对应表
一．常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：
表1 常用米制普通粗牙螺纹的直径/螺距
二．一般用途的锥管螺纹NPT
1. 标记：3/8-18NPT。

2. 基本中径和基准距离：锥管螺纹的基本中径是根据管子外径、螺距和手旋合长度确定的，内外螺纹之间用手旋合的公称长度为基准距离，内螺纹的基面为螺纹大端处截面（该截面上的螺纹中径为基本中径），外螺纹基面在离小端距离为基准距离处。

表2. 常用螺纹尺寸
三.UNC粗牙螺纹系列该系列通常在批量生产的螺栓、螺钉、螺母和其它一般工程上采用。

低搞拉强度的材料，如铸件、低碳钢和其它软材料上加工的内螺纹应采用粗牙螺纹，以使内螺纹获得最佳的脱扣强度。

UNC螺纹适用于要求快速拆或有可能产生腐蚀和轻微损伤的部位。

常用螺纹底孔尺寸表-螺纹孔尺寸标准

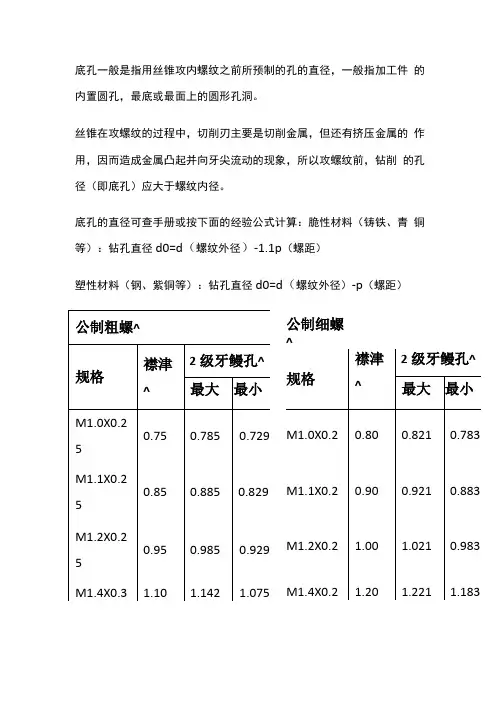

常用螺纹底孔尺寸表包括：
1. M
2.5底孔尺寸：底孔直径为2.8mm，底孔深度为5.5mm。

2. M3底孔尺寸：底孔直径为
3.2mm，底孔深度为6.5mm。

3. M4底孔尺寸：底孔直径为
4.2mm，底孔深度为8.5mm。

4. M5底孔尺寸：底孔直径为
5.2mm，底孔深度为10.5mm。

5. M6底孔尺寸：底孔直径为
6.2mm，底孔深度为12.5mm。

6. M8底孔尺寸：底孔直径为8.2mm，底孔深度为16mm。

7. M10底孔尺寸：底孔直径为10.5mm，底孔深度为20mm。

8. M12底孔尺寸：底孔直径为13mm，底孔深度为25mm。

以上底孔尺寸参考了ISO标准，但也有根据其他标准进行的设计，具体应根据实际情况选择合适的底孔尺寸。

一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距/攻丝底孔直径3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

然后根据具体情况调整至合适加工底孔直径，具体参考https:///a6516065915291828749/三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

螺纹底孔直径尺寸表M1:粗扣螺距0.25＝Φ0.75 细扣螺距0.2＝Φ0.8M2:粗扣螺距0.4＝Φ1.6 细扣螺距0.25＝Φ1.8M3:粗扣螺距0.5＝Φ2.5 细扣螺距0.35＝Φ2.7M4:粗扣螺距0.7＝Φ3.3 细扣螺距0.5＝Φ3.5M5:粗扣螺距0.8＝Φ4.2 细扣螺距0.5＝Φ4.5M6:粗扣螺距1＝Φ5 细扣螺距0.75＝Φ5.2M8:粗扣螺距1.25＝Φ6.7 细扣螺距1,0.75＝Φ7,Φ7.2M10:粗扣螺距1.5＝Φ8.5 细扣螺距1.25,1,0.75＝Φ8.7,Φ9,Φ9.2M12:粗扣螺距1.75＝Φ10.2 细扣螺距1.5,1.25,1＝Φ10.5,Φ10.7,Φ11M14:粗扣螺距2＝Φ11.9 细扣螺距1.5,1.25,1＝Φ12.5,Φ12.7,Φ13M16:粗扣螺距2＝Φ13.9 细扣螺距1.5,1＝Φ14.5,Φ15M18:粗扣螺距2.5＝Φ15.4 细扣螺距2,1.5,1＝Φ15.9,Φ16.5,Φ17M20:粗扣螺距2.5＝Φ17.4 细扣螺距2,1.5,1＝Φ17.9,Φ18.5,Φ19M22:粗扣螺距2.5＝Φ19.5 细扣螺距2,1.5,1＝Φ19.9,Φ20.5,Φ21M24:粗扣螺距3＝Φ20.9 细扣螺距2,1.5,1＝Φ21.9,Φ22.5,Φ23M27: 粗扣螺距3＝Φ23.9 细扣螺距2,1.5,1＝Φ24.9,Φ25.5,Φ26M30: 粗扣螺距3.5＝Φ26.3 细扣螺距3,2,1.5,1＝Φ26.9,Φ27.9,Φ28.5Φ29 M33: 粗扣螺距3.5＝Φ29.3 细扣螺距3,2,1.5,＝Φ29.9,Φ30.9,Φ31.5M36: 粗扣螺距4＝Φ31.8 细扣螺距3,2,1.5,＝Φ32.9,Φ33.9,Φ34.5M39: 粗扣螺距4＝Φ34.8 细扣螺距3,2,1.5,＝Φ35.9,Φ36.9,Φ37.5M42: 粗扣螺距4.5＝Φ37.3 细扣螺距4,3,2,1.5,＝Φ37.8,Φ38.9,Φ39.9,Φ40.5 M45: 粗扣螺距4.5＝Φ40.3 细扣螺距4,3,2,1.5,＝Φ40.8,Φ41.9,Φ42.9,Φ43.5 M48: 粗扣螺距5＝Φ42.7 细扣螺距4,3,2,1.5,＝Φ43.8,Φ44.9,Φ45.9,Φ46.5 M52: 粗扣螺距5＝Φ46.7 细扣螺距4,3,2,1.5,＝Φ47.8,Φ48.9,Φ49.9,Φ50.5螺纹底孔直径尺寸表.txt生产中钻螺纹底孔公式：t＜1mm: Dz=d-tt＞1mm: Dz=d-(1.04~1.06)t式中 t 螺距（毫米）Dz 攻丝前钻头直径（毫米）d 螺纹公称直径（毫米）　生产中钢料可按数值选取，软料钻头直径可选大些，但不可太大．。

常用螺纹底孔对应表
一．常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：
表1 常用米制普通粗牙螺纹的直径/螺距
二．一般用途的锥管螺纹NPT
1. 标记：3/8-18NPT。

2. 基本中径和基准距离：锥管螺纹的基本中径是根据管子外径、螺距和手旋合长度确定的，内外螺纹之间用手旋合的公称长度为基准距离，内螺纹的基面为螺纹大端处截面（该截面上的螺纹中径为基本中径），外螺纹基面在离小端距离为基准距离处。

表2. 常用螺纹尺寸
三.UNC粗牙螺纹系列该系列通常在批量生产的螺栓、螺钉、螺母和其它一般工程上采用。

低搞拉强度的材料，如铸件、低碳钢和其它软材料上加工的内螺纹应采用粗牙螺纹，以使内螺纹获得最佳的脱扣强度。

UNC螺纹适用于要求快速拆或有可能产生腐蚀和轻微损伤的部位。
