运输部第一二原料场高压配电室综保后台系统技术要求一、总则根据安钢运输部第一二原料场区域分布的特点，结合目前现状及未来管理需要发展的目标，进行局部改造升级，从而形成高压室监控中心二级监控模式，实现对监控对象的遥信、遥测功能，除开关柜可远程控制外，其余设备的控制功能由运行人员现场操作完成。
具备实现监控中心与高压室现有PGX-800和M口PR-610综保系统的通信互联，做为监控系统的通信载体。
中标方须负责软硬件及附件的对接、配合安装，以及调试工作。
1.1 方应仔细阅读招标人发出的招标书中规定的所有条款，包括各项技术规格并且应全部做出响应。
1.2本规格书适用于安阳钢铁股份有限公司安钢运输部一、二原料高压室PGX-800和M 口PR-610综保系统(分别在对应得电工值班室显示的改造升级。
改造后，利用既有光纤及新增通信线路，实现高压配电室高压柜综保与值班监控中心的通信互联，做为监控系统实现对监控对象的遥信、遥测功能，成套设备规格需完全满足现场生产要求。
1.3本规格书提出的是最低限度的技术要求，中标方应保证提供符合本技术文件和工业标准的优质产品。
1.4如果中标方没有以书面形式对本技术文件的条文提出异议，那么招标方可以认为中标方提出的产品应完全符合本技术文件的要求。
1.5 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.6投标方必须充分了解该备件在招标方生产现场的作用及工况条件，确保所供设备能够满足运输部原料区域生产要求。
1.7投标方应具有投标本次招标货物的生产能力、供货能力，具有良好的设备、工艺、完整的质量保证体系及相应的试验检测手段，并在投标书中对上述部分的主要内容加以说明。
1.8投标方在所供设备制造中，发生侵犯专利权的行为时，其侵权责任与招标方无关，投标方承担相应的责任，并不得影响招标方和业主方的利益。
1.9中标方提供的设备如不符合本技术规格书、合同要求的情况，业主有拒收货物的权力。

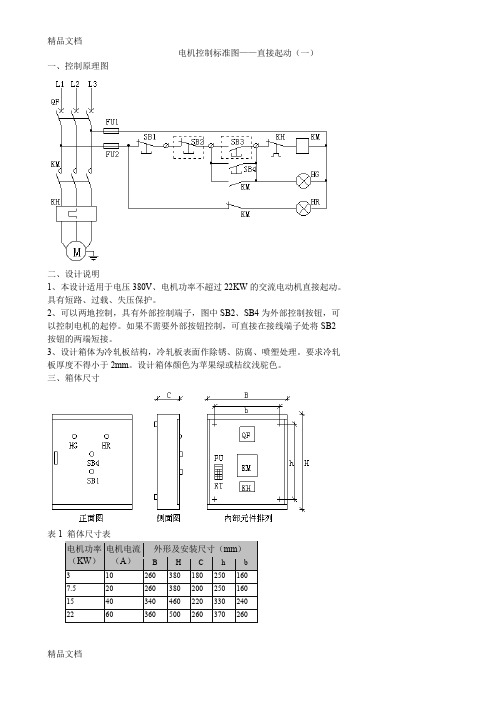

电机控制标准图——直接起动（一）一、控制原理图二、设计说明1、本设计适用于电压380V、电机功率不超过22KW的交流电动机直接起动。
具有短路、过载、失压保护。
2、可以两地控制，具有外部控制端子，图中SB2、SB4为外部控制按钮，可以控制电机的起停。
如果不需要外部按钮控制，可直接在接线端子处将SB2 按钮的两端短接。
3、设计箱体为冷轧板结构，冷轧板表面作除锈、防腐、喷塑处理。
要求冷轧板厚度不得小于2mm。
设计箱体颜色为苹果绿或桔纹浅驼色。
三、箱体尺寸表1 箱体尺寸表四、主要元件表电机控制标准图——直接起动（二）一、控制原理图二、设计说明1、本设计适用于电压380V、电机功率不超过22KW的交流电动机直接起动。
具有短路、过载、失压保护。
2、可以两地控制，具有外部控制端子，图中1SB2、1SB3、2SB2、2SB3为外部控制按钮，可以控制电机的起停。
如果不需要外部按钮控制，可直接在接线端子处将1SB2、2SB2按钮的两端短接。
3、设计箱体为冷轧板结构，冷轧板表面作除锈、防腐、喷塑处理。
要求冷轧板厚度不得小于2mm。
设计箱体颜色为苹果绿或桔纹浅驼色。
三、箱体尺寸表1 箱体尺寸表四、主要元件表表2 主要元件表电机控制标准图——直接起动（三）一、控制原理图二、设计说明1、本设计适用于电压380V、电机功率不超过22KW的交流电动机直接起动。
具有短路、过载、失压保护。
2、可以两地控制，具有外部控制端子，图中1SB2、1SB3、2SB2、2SB3、3SB2、3SB3为外部控制按钮，可以控制电机的起停。
如果不需要外部按钮控制，可直接在接线端子处将1SB2、2SB2、3SB2按钮的两端短接。
3、设计箱体为冷轧板结构，冷轧板表面作除锈、防腐、喷塑处理。
要求冷轧板厚度不得小于2mm。
设计箱体颜色为苹果绿或桔纹浅驼色。
三、箱体尺寸表1 箱体尺寸表电机控制标准图——可逆起动一、控制原理图二、设计说明1、本设计适用于电压380V、电机功率不超过22KW的交流电动机可逆起动控制。
值得收藏的45张电工常用电动机控制电路图值得收藏的45张电工常用电动机控制电路图用胶盖瓷底的刀开关进行手动正转控制电路利用铁壳开关手动正转控制电路采用转换开关的控制电路用倒顺开关的正反转控制电路具有自锁的正转控制电路具有过载保护的正转控制电路点动与连续运行控制电路避免误操作的两地控制电路三地（多地点）控制电路电动机间歇运行电路电动机短时间停电来电后自动快速再起动电路按钮连锁的正反转控制电路接触器连锁的正反转控制电路按钮、接触器复合连锁的正反转控制电路用按钮点动控制电动机启停电路具有三重互锁保护的正反转控制电路接触器连锁的点动和长动正反转控制电路防止正反转转换期间相间短接的三接触器控制电路用连锁继电器防止正反转转换相间短接的控制电路单线远程正反转控制电路仅用一个按钮控制电动机正反转的电路直流电动机正反转控制电路用转换开关预选的正反转启停控制电路自动往返控制电路仅用一个行程开关实现自动往返控制电路带有起动熔丝的起动电路仅用一个按钮控制电动机启停电路单线远程控制电动机启停电路能发出启停信号的控制电路两台电动机按顺序起动同时停止的控制电路两台电动机按顺序起动分开停止的控制电路自动切换的两台电动机按顺序起动逆序停止电路电动机延时开机的间歇运行电路带有报警装置的电动机短暂停电来电后自动再起动电路电动机长时间停电来电后自动再起动电路两条运输原料传送带的电气控制电路多台电动机可同时起动又可有选择起动的控制电路低速脉动控制电路电动阀门控制电路(之一)电动阀门控制电路(之二)串励直流电动机刀开关可逆控制电路HZ5系列组合开关应用电路用GYD-16/C型气压开关控制电动机电路电动葫芦的电气控制电路用八挡按钮操作的行车控制电路怎样看电动机控制电路图图书推荐《怎样看电动机控制电路图》通过大量的举例和详细的解释，让初学者能够按照书中的步骤，一步一步地跟着学习识读电动机控制电路图，以达到会看、会维修、会设计的日的。
《怎样看电动机控制电路图》共分8章，主要内容有：标准电气图的分类与规范表示、电动机通用拖动原理电路、电动机常用保护电路、电动机降压起动控制电路、电动机制动电路、电动机正／反转控制电路、智能化控制与电动机调速电路、电动机实用电子控制原理电路。
职业技术学院学生课程设计报告课程名称：工厂电气控制技术专业班级：机电一体化082 姓名：学号：日期： 2010年12月20号目录1工厂电气控制课程设计要求 (2)2三相异步电动机主结构及设计要求 (3)3电动机选择 (3)4电气控制线路图设计 (3)5主电路元件选择 (3)6绘制电气元件布置图和电气安装接线图 (4)7检查调整元件 (4)8电气控制板的安装配线 (4)9电气控制的安装检查 (5)10电气控制的调试 (5)11.参考目录 (5)工厂电气控制课程设计要求一、课程设计目的掌握电气控制系统电路图的设计过程和方法，熟悉线路控制的安装及调试。
二、设计题目三相异步电动机控制线路板的设计三、课程设计内容三相异步电动机正反转Y—△换接起动及能耗制动控制线路四、设计条件三相异步电动机正反转：型号：Y160M—4，P=11kw，U N=380V，I N=22.6A接法：三角形（△），频率：50Hz五、设计要求1.绘制电气原理图，电器元件布置图及安装接线图。
2.选择所用电器元件型号规格及列出明细表。
3.电动机为长动控制，能实现启动和停机。
4.应有必要的短路和过载保护。
5.写出设计说明书。
工厂电气控制课程设计一、三相异步电动机主结构以及设计要求1.主结构三相异步电动机控制线路属基本的控制线路，其主轴电机具有启动，电动，正反转制动和调速性能优越，并且应用广泛。
正反转由两个接触器主触点接入正反相电流制动，而启动需要采用Y—△的降压起动按钮，开关控制。
能顺利完成正反转，起动，制动工作的要求。
2.对电气控制要求（1）根据工作强度，安全性，方便性，生产状况，电动机起动停止要求两地操作控制。
（2）根据转动时产生的热量，可加一风扇进行散热。
二、电动机选择根据前面设计要求可知，本设计需要配备一台主电动机。
主电动机：M，型号选为Y160M—4，性能指标；11kw，380V，22.6A，1460r/min。
三、电气控制线路图设计1.主电路设计主轴电动机M，根据设计要求，主轴电动机正反转由接触器KM1，KM2来控制，且由电动机功率较大，确定M采用Y—△降压启动控制方式，由接触器KM3控制，对M采用过载保护，装熔断器FU1。
