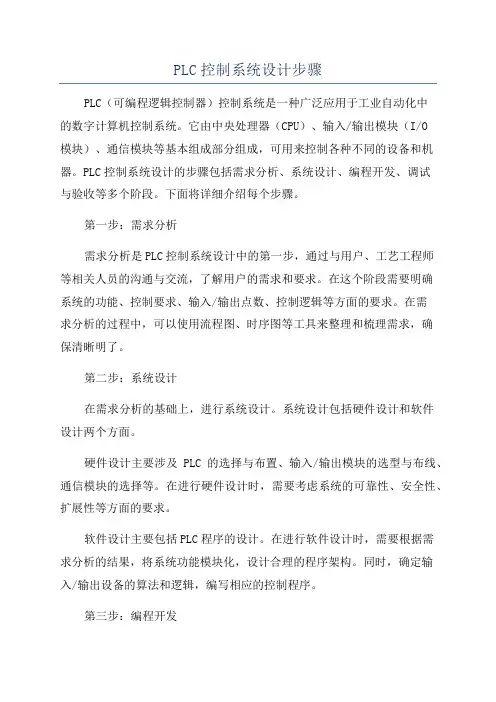

PLC控制系统设计步骤PLC（可编程逻辑控制器）控制系统是一种广泛应用于工业自动化中的数字计算机控制系统。
它由中央处理器（CPU）、输入/输出模块（I/O模块）、通信模块等基本组成部分组成，可用来控制各种不同的设备和机器。
PLC控制系统设计的步骤包括需求分析、系统设计、编程开发、调试与验收等多个阶段。
下面将详细介绍每个步骤。
第一步：需求分析需求分析是PLC控制系统设计中的第一步，通过与用户、工艺工程师等相关人员的沟通与交流，了解用户的需求和要求。
在这个阶段需要明确系统的功能、控制要求、输入/输出点数、控制逻辑等方面的要求。
在需求分析的过程中，可以使用流程图、时序图等工具来整理和梳理需求，确保清晰明了。
第二步：系统设计在需求分析的基础上，进行系统设计。
系统设计包括硬件设计和软件设计两个方面。
硬件设计主要涉及PLC的选择与布置、输入/输出模块的选型与布线、通信模块的选择等。
在进行硬件设计时，需要考虑系统的可靠性、安全性、扩展性等方面的要求。
软件设计主要包括PLC程序的设计。
在进行软件设计时，需要根据需求分析的结果，将系统功能模块化，设计合理的程序架构。
同时，确定输入/输出设备的算法和逻辑，编写相应的控制程序。
第三步：编程开发在系统设计的基础上，进行编程开发。
编程开发是PLC控制系统设计的核心环节。
在编程开发过程中，将软件设计的结果转化为PLC程序。
通常使用专用的编程软件，如Ladder语言、SFC语言、ST语言等来进行编程。
根据系统需求，编写代码，实现控制逻辑、处理输入/输出信号、实现各种功能。
第四步：调试与验收验收是测试系统是否满足需求，并提交给用户进行确认。
通过与用户的反馈以及现场实际运行的情况进行对比和评估，确认系统是否能够满足用户需求。
第五步：系统维护与更新系统维护与更新是PLC控制系统设计的最后一步。
在实际运行中，难免会遇到一些问题，需要进行系统维护和修复。
同时，随着技术的发展和用户要求的变化，需要对系统进行更新和升级。

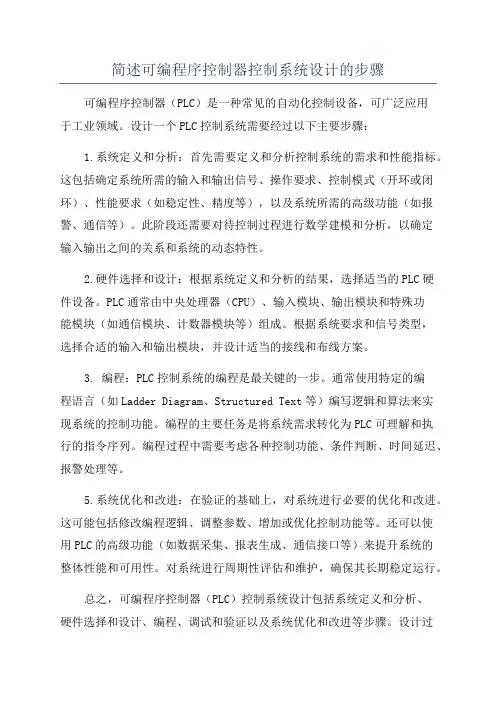

简述可编程序控制器控制系统设计的步骤可编程序控制器（PLC）是一种常见的自动化控制设备，可广泛应用于工业领域。
设计一个PLC控制系统需要经过以下主要步骤：1.系统定义和分析：首先需要定义和分析控制系统的需求和性能指标。
这包括确定系统所需的输入和输出信号、操作要求、控制模式（开环或闭环）、性能要求（如稳定性、精度等），以及系统所需的高级功能（如报警、通信等）。
此阶段还需要对待控制过程进行数学建模和分析，以确定输入输出之间的关系和系统的动态特性。
2.硬件选择和设计：根据系统定义和分析的结果，选择适当的PLC硬件设备。
PLC通常由中央处理器（CPU）、输入模块、输出模块和特殊功能模块（如通信模块、计数器模块等）组成。
根据系统要求和信号类型，选择合适的输入和输出模块，并设计适当的接线和布线方案。
3. 编程：PLC控制系统的编程是最关键的一步。
通常使用特定的编程语言（如Ladder Diagram、Structured Text等）编写逻辑和算法来实现系统的控制功能。
编程的主要任务是将系统需求转化为PLC可理解和执行的指令序列。
编程过程中需要考虑各种控制功能、条件判断、时间延迟、报警处理等。
5.系统优化和改进：在验证的基础上，对系统进行必要的优化和改进。
这可能包括修改编程逻辑、调整参数、增加或优化控制功能等。
还可以使用PLC的高级功能（如数据采集、报表生成、通信接口等）来提升系统的整体性能和可用性。
对系统进行周期性评估和维护，确保其长期稳定运行。
总之，可编程序控制器（PLC）控制系统设计包括系统定义和分析、硬件选择和设计、编程、调试和验证以及系统优化和改进等步骤。
设计过程需要综合考虑控制系统的需求、性能指标和实际应用环境，确保系统能够满足预期的控制任务，并具有良好的稳定性、可靠性和可扩展性。
简述可编程控制器控制系统的设计步骤
可编程控制器（PLC）控制系统的设计步骤如下：
1. 确定系统要求：收集用户对控制系统的功能、性能和可靠性要求，并确定系统的输入、输出和操作模块的类型和数量。
2. 制定硬件配置：根据系统要求，选定PLC主机、I/O模块、
通信模块和其他必要的外围设备。
设计电源系统、信号调理电路及接线等。
3. 确定软件结构：根据系统要求，设计PLC程序的结构，包
括输入和输出模块的配置、逻辑控制、数据处理和通信功能等。
4. 开发PLC程序：根据软件结构，编写PLC程序，包括输入
和输出的连接、逻辑控制的设计、数据处理的算法和通信功能的设置等。
5. 联调测试：将开发好的PLC程序下载到PLC主机中，与实
际的硬件连接起来，进行联调测试。
对输入和输出进行检查，验证系统的功能和性能。
6. 调试和优化：根据联调测试的结果，调试PLC程序并优化
系统的性能。
解决可能出现的问题，确保系统正常运行。
7. 文档编制：编写控制系统的设计文档和用户手册，包括系统框图、PLC程序说明、操作说明和维护手册等。
8. 安装和调试：按照设计文档和用户手册，进行控制系统的安装和调试。
确保系统按照设计要求进行安装，并满足用户的需求。
9. 系统运行和维护：控制系统正常运行后，进行系统的运行和维护工作。
定期检查系统的运行状态，及时处理故障，保证系统的可靠性和稳定性。
以上是可编程控制器控制系统设计的一般步骤，具体的设计步骤和流程可能会根据不同的项目和要求有所差异。

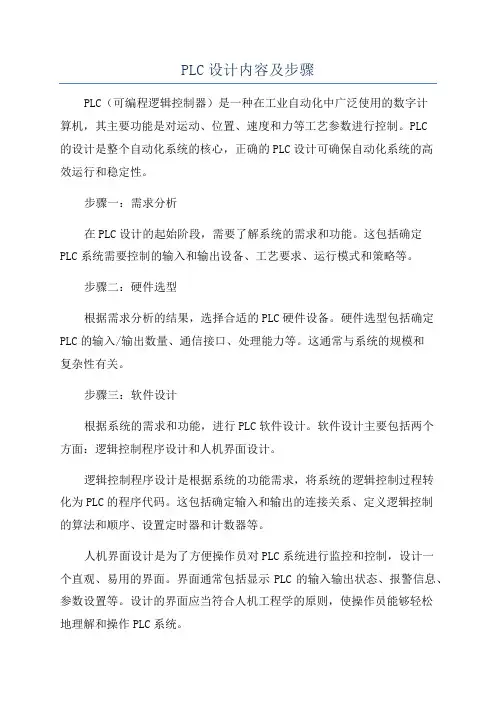

PLC设计内容及步骤PLC（可编程逻辑控制器）是一种在工业自动化中广泛使用的数字计算机，其主要功能是对运动、位置、速度和力等工艺参数进行控制。
PLC的设计是整个自动化系统的核心，正确的PLC设计可确保自动化系统的高效运行和稳定性。
步骤一：需求分析在PLC设计的起始阶段，需要了解系统的需求和功能。
这包括确定PLC系统需要控制的输入和输出设备、工艺要求、运行模式和策略等。
步骤二：硬件选型根据需求分析的结果，选择合适的PLC硬件设备。
硬件选型包括确定PLC的输入/输出数量、通信接口、处理能力等。
这通常与系统的规模和复杂性有关。
步骤三：软件设计根据系统的需求和功能，进行PLC软件设计。
软件设计主要包括两个方面：逻辑控制程序设计和人机界面设计。
逻辑控制程序设计是根据系统的功能需求，将系统的逻辑控制过程转化为PLC的程序代码。
这包括确定输入和输出的连接关系、定义逻辑控制的算法和顺序、设置定时器和计数器等。
人机界面设计是为了方便操作员对PLC系统进行监控和控制，设计一个直观、易用的界面。
界面通常包括显示PLC的输入输出状态、报警信息、参数设置等。
设计的界面应当符合人机工程学的原则，使操作员能够轻松地理解和操作PLC系统。
步骤四：程序编写在软件设计完成后，需要将软件设计转化为PLC可执行的程序代码。
程序编写可以使用类似于Ladder Diagram（梯形图）、Function Block Diagram（功能块图）或Structured Text（结构化文本）等编程语言。
编写程序时需要注意代码的结构、格式和注释，以便后期调试和维护。
步骤五：PLC系统搭建与调试根据硬件选型确定的PLC设备，进行系统的搭建和调试。
这包括安装和连接PLC、输入输出模块、传感器、执行器等设备，并进行通信配置和参数设置。
在调试过程中，需要验证PLC系统的功能和性能是否符合设计要求，并进行必要的调整和修改。
步骤六：系统测试和优化在PLC系统搭建和调试完成后，需要进行系统级的测试和优化。
设计一个PLC控制系统以下七个步骤第一步：需求分析需求分析是PLC控制系统设计的第一步。
在这一步中，需求分析师与客户一起讨论并确定要控制的设备的功能要求、性能要求和安全要求等。
通过与客户的沟通，需求分析师能够充分了解客户的需求和期望，为后续的设计和实施提供指导。
第二步：系统设计系统设计是PLC控制系统设计的核心环节。
在这一步中，设计师将根据需求分析的结果确定PLC的类型、输入输出模块的数量和类型，以及其他必要的硬件设备和软件组件。
同时，设计师还需要设计PLC的控制逻辑、控制算法和界面设计等。
设计师需要综合考虑系统的性能、可靠性、灵活性和可维护性等因素，以确保设计的PLC控制系统能够满足客户的需求。
第三步：硬件选型和采购在系统设计完成后，需要进行硬件选型和采购。
根据系统设计的要求，设计师需要选择和采购适合的PLC型号、输入输出模块、传感器、执行器等硬件设备。
在选型和采购的过程中，设计师需要综合考虑硬件设备的性能、价格和可靠性等因素，并确保所选设备与系统设计的要求相匹配。
第四步：编程和调试编程和调试是PLC控制系统设计的关键步骤。
在这一步中，设计师需要编写PLC的控制程序，并进行系统的调试和测试。
在编程的过程中，设计师需要根据系统需求和设计的逻辑进行程序的开发和调试。
通过现场调试和测试，设计师能够确保PLC控制系统的正常运行和稳定性。
第五步：系统集成和安装系统集成和安装是PLC控制系统设计的重要环节。
在这一步中，设计师需要将硬件设备和软件程序进行整合，并进行系统的集成和安装。
在安装过程中，设计师需要按照设计的要求进行正确的接线和布线等工作。
通过系统的集成和安装，设计师能够完成PLC控制系统的组装和调试工作。
第六步：运行和维护运行和维护是PLC控制系统的重要阶段。
在这一步中，设计师需要进行系统的运行和维护。
在运行过程中，设计师需要监控系统的运行状态，并进行故障诊断和维修等工作。
通过系统的运行和维护，设计师能够确保PLC控制系统的正常运行和稳定性。

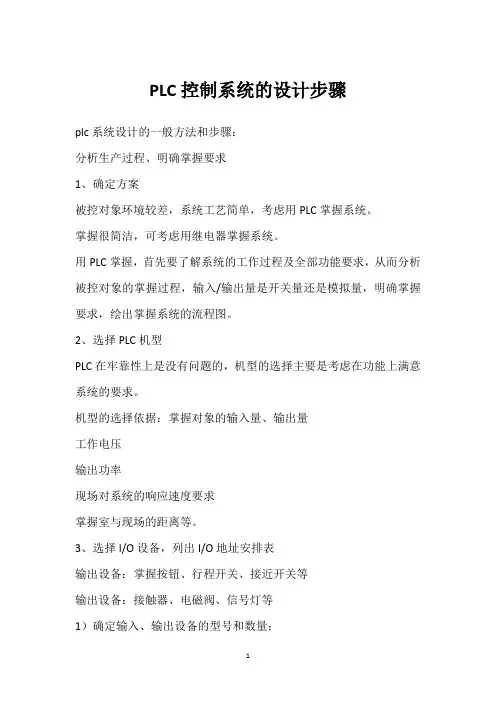

PLC控制系统的设计步骤plc系统设计的一般方法和步骤：分析生产过程、明确掌握要求1、确定方案被控对象环境较差，系统工艺简单，考虑用PLC掌握系统。
掌握很简洁，可考虑用继电器掌握系统。
用PLC掌握，首先要了解系统的工作过程及全部功能要求，从而分析被控对象的掌握过程，输入/输出量是开关量还是模拟量，明确掌握要求，绘出掌握系统的流程图。
2、选择PLC机型PLC在牢靠性上是没有问题的，机型的选择主要是考虑在功能上满意系统的要求。
机型的选择依据：掌握对象的输入量、输出量工作电压输出功率现场对系统的响应速度要求掌握室与现场的距离等。
3、选择I/O设备，列出I/O地址安排表输出设备：掌握按钮、行程开关、接近开关等输出设备：接触器、电磁阀、信号灯等1）确定输入、输出设备的型号和数量；2）列写输入/输出设备与PLC的I/O地址对比表；3）绘制接线图及编程。
安排I/O地址时应留意以下几点：1）把全部按钮、行程开关等集中配置，按挨次安排I/O地址。
2）每个I/O设备占用1个I/O地址。
3）同一类型的I/O点应尽量支配在同一个区。
4）彼此有关的输出器件，如电动机正反转，其输出地址应连续安排。
4、设计电气线路图1）绘制电动机的主电路及PLC外部的其它掌握电路图。
2）绘制PLC的I/O接线图注：接在PLC输入端的电器元件一律为常开触点，如停止按钮等。
2）绘制PLC及I/O设备的供电系统图输入电路一般由PLC内部供应电源，输出电路依据负载的额定电压外接电源。
5、程序设计与调试程序设计可用阅历设计法或功能表图设计法，或者是两者的组合。
6、总装调试接好硬件线路，把程序输入PLC中，联机调试。
plc控制系统设计步骤PLC（可编程逻辑控制器）控制系统设计是现代工业自动化领域中的重要内容之一。
在工业生产过程中，通过PLC控制系统可以对生产设备进行精确的控制和监控，提高生产效率和质量。
下面将介绍PLC控制系统设计的步骤。
一、需求分析在进行PLC控制系统设计之前，首先需要对所控制的生产设备进行需求分析。
了解设备的工作原理、工作流程、输入输出信号等，明确控制系统的功能和要求，确定控制策略和逻辑。
二、制定控制策略根据需求分析的结果，制定控制策略。
确定控制逻辑、传感器和执行器的选择，设计控制流程图，并根据需要编写控制程序。
三、选型和布线根据控制策略确定的需求，选择合适的PLC型号和配套的输入输出模块。
然后进行布线设计，将传感器、执行器和PLC进行连接，确保信号的稳定传输。
四、编程根据制定的控制策略和控制程序，进行PLC的编程。
根据PLC的编程语言，编写程序并进行调试，确保程序的正确性和稳定性。
五、测试和调试完成编程后，需要进行系统的测试和调试。
通过对系统的模拟和实际操作，验证控制逻辑的正确性和系统的稳定性。
同时，还需要进行故障排除和优化，确保系统的可靠性和高效性。
六、系统集成在测试和调试完成后，将PLC控制系统与其他设备进行集成。
将控制系统与上位机、人机界面、数据采集系统等进行连接，实现对整个生产过程的集中控制和监控。
七、运行和维护在系统集成完成后，进行系统的运行和维护。
定期对系统进行检查和维护，保持系统的稳定运行。
同时，对系统进行优化和升级，提高系统的性能和可靠性。
总结：PLC控制系统设计是一个复杂而又关键的工作，需要经过需求分析、制定控制策略、选型和布线、编程、测试和调试、系统集成以及运行和维护等多个步骤。
每个步骤都需要认真对待，确保设计的正确性和稳定性。
通过合理的控制系统设计，可以提高生产效率，降低生产成本，实现工业自动化的目标。

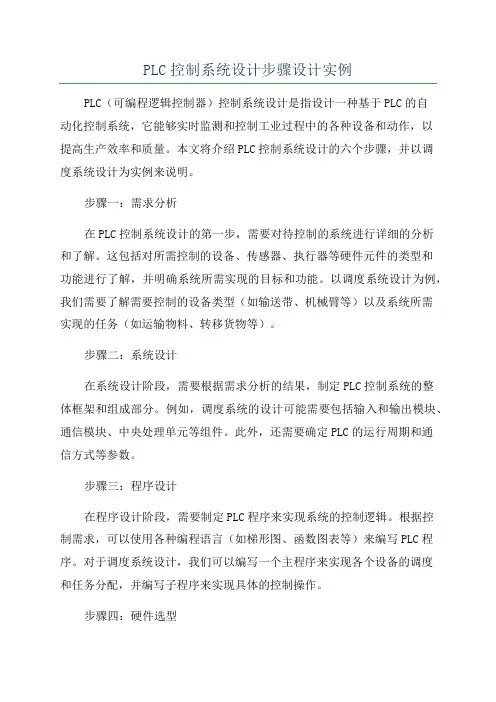

PLC控制系统设计步骤设计实例PLC（可编程逻辑控制器）控制系统设计是指设计一种基于PLC的自动化控制系统，它能够实时监测和控制工业过程中的各种设备和动作，以提高生产效率和质量。
本文将介绍PLC控制系统设计的六个步骤，并以调度系统设计为实例来说明。
步骤一：需求分析在PLC控制系统设计的第一步，需要对待控制的系统进行详细的分析和了解。
这包括对所需控制的设备、传感器、执行器等硬件元件的类型和功能进行了解，并明确系统所需实现的目标和功能。
以调度系统设计为例，我们需要了解需要控制的设备类型（如输送带、机械臂等）以及系统所需实现的任务（如运输物料、转移货物等）。
步骤二：系统设计在系统设计阶段，需要根据需求分析的结果，制定PLC控制系统的整体框架和组成部分。
例如，调度系统的设计可能需要包括输入和输出模块、通信模块、中央处理单元等组件。
此外，还需要确定PLC的运行周期和通信方式等参数。
步骤三：程序设计在程序设计阶段，需要制定PLC程序来实现系统的控制逻辑。
根据控制需求，可以使用各种编程语言（如梯形图、函数图表等）来编写PLC程序。
对于调度系统设计，我们可以编写一个主程序来实现各个设备的调度和任务分配，并编写子程序来实现具体的控制操作。
步骤四：硬件选型在硬件选型阶段，需要根据系统设计和程序要求，选择适配的PLC硬件。
这包括选择合适的PLC型号、输入输出模块、通信模块等。
对于调度系统设计，我们需要选择支持足够的输入输出点数、具备高速通信功能的PLC设备。
步骤五：软件编程步骤六：调试和优化在完成软件编程后，需要对系统进行调试和优化。
这包括对系统进行实时监测和测试，并根据测试结果进行调整和改进。
对于调度系统设计，我们可以通过模拟输入信号和观察输出结果的方式来进行调试，并根据调试结果来对程序进行调整和优化，以满足系统要求。
综上所述，PLC控制系统设计的步骤包括需求分析、系统设计、程序设计、硬件选型、软件编程、调试和优化。

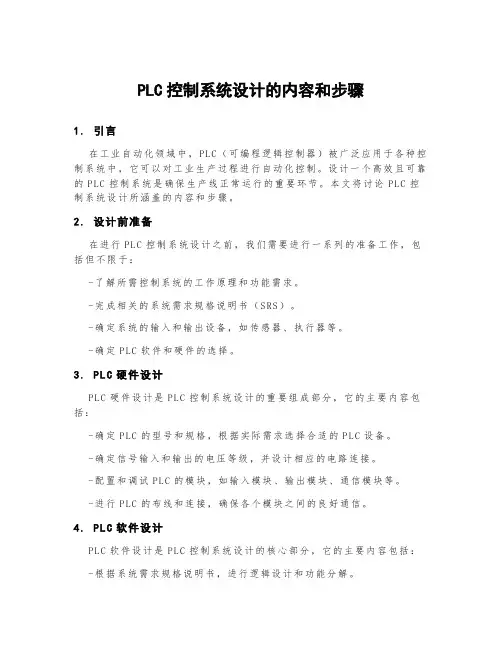

PLC控制系统设计的内容和步骤1.引言在工业自动化领域中，P LC（可编程逻辑控制器）被广泛应用于各种控制系统中，它可以对工业生产过程进行自动化控制。
设计一个高效且可靠的P LC控制系统是确保生产线正常运行的重要环节。
本文将讨论PL C控制系统设计所涵盖的内容和步骤。
2.设计前准备在进行P LC控制系统设计之前，我们需要进行一系列的准备工作，包括但不限于：-了解所需控制系统的工作原理和功能需求。
-完成相关的系统需求规格说明书（S RS）。
-确定系统的输入和输出设备，如传感器、执行器等。
-确定P LC软件和硬件的选择。
3. PL C硬件设计P L C硬件设计是PL C控制系统设计的重要组成部分，它的主要内容包括：-确定P LC的型号和规格，根据实际需求选择合适的P LC设备。
-确定信号输入和输出的电压等级，并设计相应的电路连接。
-配置和调试PL C的模块，如输入模块、输出模块、通信模块等。
-进行P LC的布线和连接，确保各个模块之间的良好通信。
4. PL C软件设计P L C软件设计是PL C控制系统设计的核心部分，它的主要内容包括：-根据系统需求规格说明书，进行逻辑设计和功能分解。
-使用逻辑编程语言（如LD、S T、FB D等），根据功能需求编写程序。
-进行程序的调试和测试，确保程序的正确性和可靠性。
-配置和调试人机界面（HM I），为操作人员提供友好的界面。
5. PL C控制策略设计P L C控制策略设计是P LC控制系统设计的关键环节，它的主要内容包括：-确定控制策略的类型，如顺序控制、循环控制、比例控制等。
-设计程序的执行流程，包括条件判断、循环控制等。
-根据系统需求规格说明书，设计报警逻辑和异常处理策略。
-结合实际情况进行程序的优化和改进，提升控制系统的性能和稳定性。
6.安全控制设计在P LC控制系统设计中，安全性是必不可少的考虑因素。
安全控制设计的内容包括：-确定安全控制的需求和指标，如紧急停止、安全间距控制等。

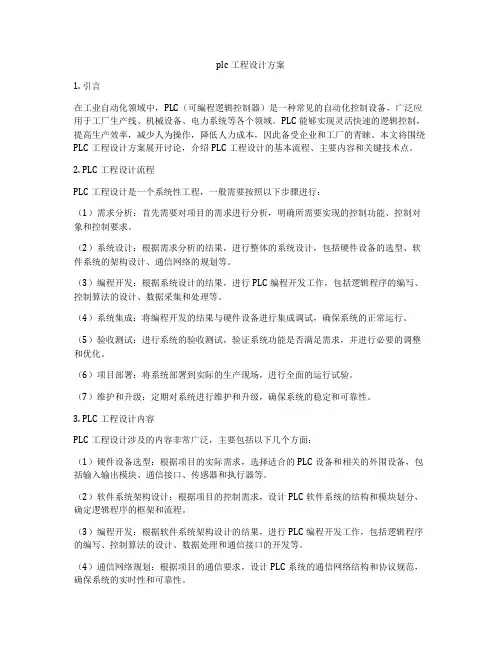

plc工程设计方案1. 引言在工业自动化领域中，PLC（可编程逻辑控制器）是一种常见的自动化控制设备，广泛应用于工厂生产线、机械设备、电力系统等各个领域。
PLC能够实现灵活快速的逻辑控制，提高生产效率，减少人为操作，降低人力成本，因此备受企业和工厂的青睐。
本文将围绕PLC工程设计方案展开讨论，介绍PLC工程设计的基本流程、主要内容和关键技术点。
2. PLC工程设计流程PLC工程设计是一个系统性工程，一般需要按照以下步骤进行：（1）需求分析：首先需要对项目的需求进行分析，明确所需要实现的控制功能、控制对象和控制要求。
（2）系统设计：根据需求分析的结果，进行整体的系统设计，包括硬件设备的选型、软件系统的架构设计、通信网络的规划等。
（3）编程开发：根据系统设计的结果，进行PLC编程开发工作，包括逻辑程序的编写、控制算法的设计、数据采集和处理等。
（4）系统集成：将编程开发的结果与硬件设备进行集成调试，确保系统的正常运行。
（5）验收测试：进行系统的验收测试，验证系统功能是否满足需求，并进行必要的调整和优化。
（6）项目部署：将系统部署到实际的生产现场，进行全面的运行试验。
（7）维护和升级：定期对系统进行维护和升级，确保系统的稳定和可靠性。
3. PLC工程设计内容PLC工程设计涉及的内容非常广泛，主要包括以下几个方面：（1）硬件设备选型：根据项目的实际需求，选择适合的PLC设备和相关的外围设备，包括输入输出模块、通信接口、传感器和执行器等。
（2）软件系统架构设计：根据项目的控制需求，设计PLC软件系统的结构和模块划分，确定逻辑程序的框架和流程。
（3）编程开发：根据软件系统架构设计的结果，进行PLC编程开发工作，包括逻辑程序的编写、控制算法的设计、数据处理和通信接口的开发等。
（4）通信网络规划：根据项目的通信要求，设计PLC系统的通信网络结构和协议规范，确保系统的实时性和可靠性。
（5）系统集成调试：将编程开发的结果与硬件设备进行集成调试，验证系统的功能和性能。
PLC程序设计步骤PLC（可编程逻辑控制器）程序设计是一种用于控制工业过程和机器的自动化工具。
PLC程序设计步骤可分为以下几个步骤：1.确定需求：在开始PLC程序设计之前，需要明确系统或机器的需求，包括需要控制的过程或操作，以及所需的输入和输出设备。
2.收集信息：收集系统或机器的相关信息，包括输入传感器和输出执行器的类型和规格，以及控制逻辑和算法。
3.设计输入/输出模块：根据所收集的信息，设计输入和输出模块。
确定所需的输入和输出点位，以及它们的类型和位置。
4.设计控制逻辑：根据需求和收集的信息，设计控制逻辑。
这包括定义逻辑关系，设置触发条件和制定传感器的动作。
5. 编写PLC程序：根据设计的控制逻辑，使用PLC编程软件编写程序。
这可以使用梯形图（ladder diagram）、功能块图（function block diagram）、结构化文本等不同的编程语言。
程序需要包括输入和输出的处理逻辑、报警条件和异常处理等。
6.调试和测试：在将PLC程序加载到PLC设备之前，需要进行调试和测试。
测试可以在仿真环境中进行，模拟实际运行条件。
调试期间需要检查输入和输出设备的工作状态，以及控制逻辑是否按预期工作。
7.加载程序：在调试和测试完成后，将PLC程序加载到PLC设备中。
这可以使用编程软件将程序通过编程端口或通信接口加载到PLC设备中。
8.系统验收和优化：一旦PLC程序加载到PLC设备中，并与实际输入和输出设备连接，需要进行系统验收和优化。
这包括检查系统是否按预期工作，输入和输出设备是否正确响应，以及PLC程序是否满足预定的要求和性能指标。
9.运行和维护：一旦PLC程序正常运行，系统开始进行实际生产或操作。
在运行期间，需要定期进行系统维护和检查，确保PLC程序和设备的稳定性和可靠性。
此外，在PLC程序设计过程中，还需要遵循以下几个原则：1.可读性：编写清晰、简洁、易于理解的PLC程序。
使用有意义的变量和注释，以帮助他人理解程序逻辑和功能。
PLC控制系统设计步骤第一步：需求分析需求分析是PLC控制系统设计的第一步。
在这个阶段，需要明确系统的目标和功能需求。
这包括确定输入和输出设备，确定需要监控和控制的过程变量，以及确定所需的逻辑和控制功能。
第二步：系统设计在系统设计阶段，需要确定PLC的硬件和软件需求。
硬件设计包括选择适当的PLC模块、输入输出模块、传感器和执行器等设备。
软件设计包括编写PLC程序，确定控制逻辑和各个功能块之间的关系。
第三步：编程PLC编程是PLC控制系统设计的一个关键步骤。
在这个阶段，需要根据系统设计的要求编写PLC程序。
常用的PLC编程语言包括Ladder Diagram（梯形图）、Function Block Diagram（功能块图）和Structured Text（结构化文本）等。
第四步：模拟仿真在模拟仿真阶段，需要使用专门的PLC仿真软件对PLC程序进行仿真测试。
通过仿真可以验证程序的正确性和稳定性，发现可能存在的问题并加以修正。
第五步：系统集成在系统集成阶段，需要将PLC控制系统与其他自动化设备进行集成。
这包括将PLC与传感器、执行器、驱动器等设备连接起来，并进行必要的调试和测试。
第六步：现场调试和测试现场调试和测试是PLC控制系统设计的最后一步。
在现场调试过程中，需要验证PLC控制系统的功能和性能是否达到要求。
在测试过程中，需要对系统进行全面的功能测试和性能测试，确保系统能够正常运行和响应各种条件。
第七步：运行和维护总结：PLC控制系统设计是一个复杂而重要的过程，包括需求分析、系统设计、编程、模拟仿真、系统集成、现场调试和测试以及运行和维护等多个步骤。
通过这些步骤，可以设计出功能强大、稳定可靠的PLC控制系统，实现工业自动化控制的目标。
简述可编程控制器控制系统的设计步骤可编程控制器（Programmable Logic Controller，简称PLC）是一种用于自动化控制系统的专用计算机。
它能够根据预先设定的程序控制各种工业过程，并具有高度稳定性和可靠性。
在实际应用中，设计一个高效可靠的PLC控制系统需要经过以下几个步骤。
## 步骤一：需求分析需求分析是PLC控制系统设计的第一步。
在这一阶段，工程师需要与用户或相关部门进行充分的沟通和交流，明确系统的功能需求、性能指标、工作环境等方面的要求。
通过充分了解用户的需求，确定控制系统的功能模块和硬件配置，为后续的设计工作奠定基础。
## 步骤二：系统设计在系统设计阶段，工程师需要根据需求分析的结果进行详细的设计。
首先，需要确定PLC控制器的型号和数量，并根据系统的规模和要求，选择合适的输入输出模块、通信模块和其他扩展模块。
然后，根据用户的需求和工艺流程，设计PLC的程序结构和逻辑功能，确定各个模块之间的数据传输和控制关系。
## 步骤三：编程开发在编程开发阶段，工程师需要使用特定的编程软件，如 ladder diagram（梯形图）或structured text（结构化文本），根据系统设计的要求编写PLC的控制程序。
在编程过程中，应尽量避免复杂的逻辑，使程序结构清晰易读。
同时，为了确保程序的正确性和可靠性，需要进行充分的测试和调试。
## 步骤四：硬件配置与安装在硬件配置与安装阶段，工程师需要按照系统设计的要求，正确配置PLC控制器及其相关的输入输出模块、通信模块等硬件设备。
同时，需要进行相应的接线工作，并确保接线的准确性和稳定性。
此外，为了保证系统的安全性和可靠性，还需要进行相关的防护措施和接地处理。
## 步骤五：系统调试与运行在系统调试与运行阶段，工程师需要对已经安装好的PLC控制系统进行全面的调试和测试，确保各个功能模块和硬件设备能够正常工作。
通过模拟实际工艺过程，检查PLC的控制程序是否符合要求，并对系统进行逐步调试，解决可能出现的问题和故障。
PLC控制系统方案设计步骤PLC（可编程逻辑控制器）是一种用于控制自动化系统的计算机控制器。
它可以通过编程来实现对各种工业设备和系统的逻辑控制。
在设计PLC控制系统的方案时，需要经过一系列的步骤来确保系统的有效运行和规范的操作。
步骤一：需求分析在设计PLC控制系统方案之前，首先需要进行需求分析。
这包括了对系统运行所需的功能、性能要求、可行性分析等的评估和确定。
在这一步骤中，需要与客户和相关利益相关方进行沟通和交流，以了解他们的期望和要求。
同时，也要对现有设备和系统的状况进行评估，以确定所需要的控制功能。
步骤二：系统设计在需求分析的基础上，进行系统设计是接下来的关键步骤。
在这一步骤中，需要确定PLC控制系统的基本组成和工作原理。
根据需求分析的结果，设计相应的控制逻辑和算法。
同时，还要考虑系统的可扩展性、可靠性和安全性等方面的因素。
设计PLC控制逻辑设计PLC控制逻辑是系统设计的核心任务之一。
在这一步骤中，需要确定系统的输入和输出，以及相应的逻辑关系和操作规程。
可以使用流程图、状态图和时序图等工具来描述和设计控制逻辑。
同时，还要对不同情况下的异常处理和故障恢复进行考虑。
硬件选型和布局设计在系统设计的同时，还需要进行硬件选型和布局设计。
根据需求分析的结果，选择适合系统要求的PLC设备、传感器、执行器等硬件组件。
在布局设计中，需要考虑到硬件之间的连接和布置，以及与其他设备的接口和联动。
步骤三：软件编程在系统设计完成后，需要对PLC控制系统进行软件编程。
根据设计的控制逻辑，利用相应的编程语言（如LD、FBD、ST等）实现所需的功能和操作规程。
在软件编程过程中，需要进行模块化设计和代码优化，以提高系统的可读性和可维护性。
步骤四：系统调试与测试完成软件编程后，即进入系统调试与测试阶段。
在这一阶段中，需要对PLC控制系统进行功能测试、性能测试和安全性测试等。
通过对系统的实际运行和实验数据的分析，可以评估系统的运行效果和满足程度。
PLC控制系统设计步骤_设计实例PLC（可编程逻辑控制器）控制系统是工业自动化中常用的控制技术之一，用于对工业设备和过程进行自动化控制。
PLC控制系统设计步骤主要包括需求分析、硬件设计、软件编程、测试和调试等环节。
下面将详细介绍PLC控制系统设计步骤，并给出一个设计实例。
1.需求分析在PLC控制系统设计前，我们首先需要进行需求分析。
这包括确定系统的功能需求、性能需求和特殊要求等。
例如，我们可能需要控制一个自动包装机，需求可能包括控制机械手的运动、监测传感器信号、实现自动物料进料等功能。
2.硬件设计在进行硬件设计之前，我们需要确定PLC的类型和规格。
根据需求分析的结果和实际应用场景，选择合适的PLC型号，并确定所需的输入输出（I/O）点数和通信接口等。
在硬件设计过程中，需要选择和配置适当的传感器、执行器、电源、连接器等设备，并进行布置和布线。
3.软件编程4.测试和调试5.系统部署和维护在完成测试和调试后，我们可以将PLC控制系统投入实际应用中。
在系统部署过程中，我们需要将PLC安装到设备或机柜中，并与其他设备进行连接和集成。
同时，我们还需要进行系统文档化、培训和备份等工作，以便后续的维护和升级。
接下来，我们将以一个简单的物料输送系统为例，说明PLC控制系统设计步骤。
假设我们需要设计一个物料输送系统，实现自动化的物料输送和分拣功能。
系统包括一个传送带、传感器检测装置和执行机构，其主要功能包括根据传感器信号控制传送带的启停和速度调节、将物料分拣到不同的出口等。
1.在需求分析阶段，我们确定了系统的功能需求和性能要求，并分析了系统实现的过程和约束条件。
2.在硬件设计过程中，我们选择了一款具有足够的输入输出点数和通信接口的PLC型号，并选择适当的传感器和执行器等设备。
3. 在软件编程阶段，我们使用Ladder Diagram编写了PLC程序，根据传感器信号对传送带进行控制，实现物料的自动输送和分拣。
4.完成软件编程后，我们进行了测试和调试。
plc控制系统设计的一般步骤
PLC（可编程逻辑控制器）控制系统设计的一般步骤如下：
1. 系统需求分析：明确控制系统的功能需求、性能要求、安全要求等，并了解控制对象和环境特点。
2. 硬件选型：根据需求分析，选择合适的PLC型号和模块，确定系统的输入输出数量和种类，并选择适当的传感器、执行器和其他配件。
3. 输入输出设计：根据需求确定输入输出信号的类型、数量和布置，包括传感器接口、执行器接口、信号模拟/数字转换等。
4. 控制逻辑设计：根据需求和控制逻辑，设计PLC程序的模块结构、逻辑图和程序框图等，包括输入信号的检测和处理、控制算法的实现、输出信号的生成等。
5. 编程实现：使用PLC编程软件，将控制逻辑设计翻译成PLC程序，并进行测试、调试和优化。
6. 系统集成：将PLC和其他设备进行连接和集成，包括传感器、执行器、人机界面、数据通信等。
7. 系统调试：进行系统的功能测试、输入输出信号的校准、控制算法的调优，确保控制系统的稳定性和准确性。
8. 运行与维护：将控制系统投入运行，并定期进行维护和故障排除，保证系统的可靠性和稳定性。
9. 完善文档：编制相关文档，包括硬件设计文档、软件设计文档、用户手册等，供后续维护和改进参考。
需要注意的是，PLC控制系统设计的具体步骤可能因项目需求、规模和复杂性而有所差异。
设计过程中，应密切与客户、工程团队和供应商进行合作和沟通，确保设计方案的正确性和可靠性。
PLC应用系统设计开发步骤
学习了PLC的硬件系统、指令系统和编程方法以后，对设计—个较大的PLC控制系统时，要全面考虑许多因素，不管所设计的控制系统的大小，一般都要按图所示的设计步骤进行系统设计。
图7．42 PLC应用系统设计开发步骤
分析任务、确定总体控制方案
随着PLC功能的不断提高和完善，PLC几乎可以完成工业控制领域的所有任务。
但PLC还是有它最适合的应用场合，所以在接到一个控制任务后，要分析被控对象的控制过程和要求，看看用什么控制装备(PLC、单片机、DCS或IPC)来完成该任务最合适。
比如仪器仪表装置、家电的控制器就要用单片机来做；大型的过程控制系统大部分要用DCS来完成。
而PLC最适合的控制对象是：工业环境较差，而对安全性、可靠性要求较高，系统工艺复杂，输入／输出以开关量为主的工业自控系统或装置。
其实，现在的可编程序控制器不仅处理开关量，而且对模拟量的处理能力也很强。
所以在很多情况下，已可取代工业控制计算机(IPC)作为主控制器，来完成复杂的工业自动控制任务。
控制对象及控制装置(选定为PLC)确定后．还要进一步确定PLC的控制范围。
一般来说，能够反映生产过程的运行情况，能用传感器进行直接测量的参数，控制逻辑复杂的部分都由PLC完成。
另外一部分，如紧急停车等环节，对主要控制对象还要加上手动控制功能，这就需要在设计电气系统原理图与编程时统一考虑。
PLC的选型
当某一个控制任务决定由PLC来完成后，选择PLC就成为最重要的事情。
一方面是选择多大容量的PLC，另一方面是选择什么公司的PLC及外设。
对第一个问题，首先要对控制任务进行详细的分析，把所有的I／O点找出来，包括开关量I／O和模拟量I／O以及这些I／O点的性质。
I／O点的性质主要指它们是直流信号还是交流信号，电压多大，输出是用继电器型还是晶体管或是可控硅型。
控制系统输出点的类型非常关键，如果它们之中既有交流220V的接触器、电磁阀，又有直流24V的指示灯，则最后选用的PLC的输出点数有可能大于实际点数。
因为PLC的输出点一般是几个一组共用一个公共端，这一组输出只能有一种电源的种类和等级。
所以一旦它们被交流220V的负载使用，则直流24V的负载只能使用其他组的输出端了。
这样有可能造成输出点数的浪费，增加成本。
所以要尽可能选择相同等级和种类的负载，比如使用交流220V的指示灯等。
一般情况下，继电器输出的PLC使用最多，但对于要求高速输出的情况，如运动控制时的高速脉冲输出，就要使用无触点的晶体管输出的PLC了。
知道了这些以后，就可以定下选用多少点和I/O是什么类型的PLC了。
对第二个问题，则有以下几个方面要考虑：
（1）功能方面
所有PLC一般都具有常规的功能，但对某些特殊要求，就要知道所选用的PLC是否有能力完成控制任务。
如对PLC与PLC、PLC与智能仪表及上位机之间有灵活方便的通讯要求；或对PLC的计算速度、用户程序容量等有特殊要求；或对PLC的位置控制有特殊要求等。
这就要求用户对市场上流行的PLC品种有一个详细的了解，以做出正确的选择。
（2）价格方面
不同厂家的PLC产品价格相差很大，有些功能类似、质量相当、I／O点数相当的PLC的价格能相差40％以上。
在使用PLC较多的情况下，这样的差价是必须考虑的因素。
（3）个人喜好方面
有些工程技术人员对某种品牌的PLC熟悉，所以一般比较喜欢使用这种产品。
另外，甚至一些政治因素或个人情绪有时也会成为选择的理由。
PLC的主机选定后，如果控制系统需要，则相应的配套模块也就选定了。
如模拟量单元、显示设定单元、位置控制单元或热电偶单元等。
（4）输出接口电路
若模块的输出为继电器型，其输出电路的等效电路如图7.5所示。
外部电源及负载与PLC内部是充分隔离的，内外绝缘要求为1 500VAC一分钟，继电器的响应时间为10 ms，在5～30VDC／150VAC电压下的最大负载电流为2A／点。
但要注意，驱动电感性负载时，要降低额定值使用，以免烧坏触点，尤其是直流感性负载；要并联浪涌吸收器，以延长触点的寿命。
但并联浪涌吸收器后，整个开关延时会加长。
该模块输出端中有一个公共点，当输出点较多时，会有多个输出公共端，一般4个或8个输出端公用一个公共端，由于公共端是相互隔离的，因此不同组的负载可以有不同的驱动电源。
对晶体管型输出，在环境温度40度以下时，最大负载电流为0.7 A／点；若环境温度上升则，应该减低负载的电流。
使用晶体管输出的好处是其响应速度快，约为25 μs(通)和120μs (断)。
（5）输入接口电路
PLC所有的输入都与内部电路之间有光电隔离电路，其等效的电路如图7.4所示。
（6）I／O点数扩展和编址
CPU 22*系列的每种主机所提供的本机I／O点的I／O地址是固定的，进行扩展时，可以在CPU右边连接多个扩展模块，每个扩展模块的组态地址编号取决于各模块的类型和该模块在I／O链中所处的位置。
编址方法是同种类型输入或输出点的模块在链中按与主机的位置而递增，其他类型模块的有无以及所处的位置不影响本类型模块的编号。
I/O地址分配
输入／输出信号在PLC接线端子上的地址分配是进行PLC控制系统设计的基础。
对软件设计来说，I／O地址分配以后才可进行编程；对控制柜及PLC的外围接线来说，只有I／O地址确定以后，才可以绘制电气接线图、装配图，让装配人员根据线路图和安装图安装控制柜。
分配输出点地址时，要注意前文提到的负载类型问
题。
在进行I／O地址分配时最好把I/O点的名称、代码和地址以表格的形式列写出来。
系统设计
系统设计包括硬件系统设计和软件系统设计。
硬件系统设计主要包括PLC及外围线路的设计、电气线路的设计和抗干扰措施的设计等。
软件系统设计主要指编制PLC控制程序。
选定PLC及其扩展模块(如需要的话)、分配完I／O地址后，硬件设计的主要内容就是电气控制系统原理图的设计，电气控制元器件的选择和控制柜的设计。
电气控制系统原理图包括主电路和控制电路。
控制电路中包括PLC的I／O接线和自动部分、手动部分的详细连接等，有时还要在电气原理图中标上器件代号或另外配上安装图、端子接线图等，以方便控制柜的安装。
电气元器件的选择主要是根据控制要求选择按钮、开关、传感器、保护电器、接触器、指示灯和电磁阀等。
控制系统软件设计的难易程度因控制任务而异，也因人而异。
对经验丰富的工程技术人员来说，在长时间的专业工作中，受到过各种各样的磨练，积累了许多经验，除了一般的编程方法外，更有他自己的编程技巧和方法。
但不管怎么说，平时多注意积累和总结是很重要的。
在程序设计时，除I／O地址列表外，有时还要把在程序中用到的中间继电器(M)、定时器(T)、计数器(C)和存储单元(V)以及它们的作用或功能列写出来，以便编写程序和阅读程序。
在编程语言的选择上，用梯形图编程还是用语句表编程或使用功能图编程，这主要取决于以下几点：
(1)有些PLC使用梯形图编程不是很方便(例如书写不便)，则可用语句表编程；但梯形图总比语句表直观。
(2)经验丰富的人员可用语句表直接编程，就像使用汇编语言一样。
(3)如果是清晰的单顺序、选择顺序或并发顺序的控制任务，则最好是用功能图来设计程序。
系统调试
系统调试分模拟调试和联机调试。
硬件部分的模拟调试可在断开主电路的情况下，主要试一试手动控制部分是否正确。
软件部分的模拟调试可借助于模拟开关和PLC输出端的输出指示灯进行；需要模拟量信号I／O时，可用电位器和万用表配合进行。
调试时，可利用上述外围设备模拟各种现场开关和传感器状态，然后观察PLC的输出逻辑是否正确。
如果有错误则修改后反复调试。
现在PLC的主流产品都可在PC机上编程，并可在电脑上直接进行模拟调试。
联机调试时，可把编制好的程序下载到现场的PLC中。
有时PLC也许只有这一台，这时就要把PLC安装到控制柜相应的位置上。
调试时一定要先将主电路断电，只对控制电路进行联调即可。
通过现场联调信号的接入常常还会发现软硬件中的问题，有时厂家还要对某些控制功能进行改进，这种情况下，都要经过反复测试系统后，才能最后交付使用。
系统完成后一定要及时整理技术材料并存档，不然日后会需要几倍的辛苦来做这件事。
这也是工程技术人员良好的习惯之一。
