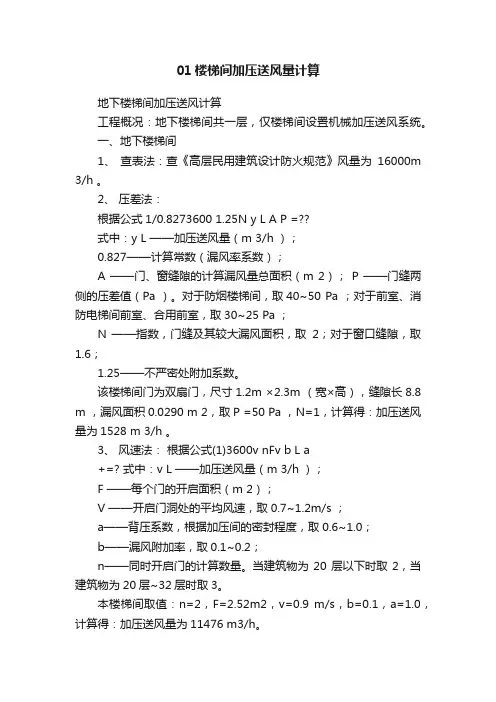

01楼梯间加压送风量计算

01楼梯间加压送风量计算地下楼梯间加压送风计算工程概况：地下楼梯间共一层，仅楼梯间设置机械加压送风系统。

一、地下楼梯间1、查表法：查《高层民用建筑设计防火规范》风量为16000m 3/h 。

2、压差法：根据公式1/0.8273600 1.25N y L A P =??式中：y L ——加压送风量（m 3/h ）；0.827——计算常数（漏风率系数）；A ——门、窗缝隙的计算漏风量总面积（m 2）； P ——门缝两侧的压差值（Pa ）。

对于防烟楼梯间，取40~50 Pa ；对于前室、消防电梯间前室、合用前室，取30~25 Pa ；N ——指数，门缝及其较大漏风面积，取2；对于窗口缝隙，取1.6；1.25——不严密处附加系数。

该楼梯间门为双扇门，尺寸1.2m ×2.3m （宽×高），缝隙长8.8 m ，漏风面积0.0290 m 2，取P =50 Pa ，N=1，计算得：加压送风量为1528 m 3/h 。

3、风速法：根据公式(1)3600v nFv b L a+=? 式中：v L ——加压送风量（m 3/h ）；F ——每个门的开启面积（m 2）；V ——开启门洞处的平均风速，取0.7~1.2m/s ；a——背压系数，根据加压间的密封程度，取0.6~1.0；b——漏风附加率，取0.1~0.2；n——同时开启门的计算数量。

当建筑物为20层以下时取2，当建筑物为20层~32层时取3。

本楼梯间取值：n=2，F=2.52m2，v=0.9 m/s，b=0.1，a=1.0，计算得：加压送风量为11476 m3/h。

综合以上计算结果，楼梯间加压送风风量取16000m3/h。

二、风机选型此处仅防烟楼梯间加压送风，楼梯间加压送风量为16000 m3/h。

考虑漏风对加压送风系统的影响，此处漏风附加系数取20%，因此楼梯间加压送风风机风量为16000X1.15=18400m3/h。

正压送风计算
一、防烟楼梯间机械加压送风计算
1、依据
1.1、《高层民用建筑设计防火规范》GB50045-95（2001年版）；
1.2、建筑设计平、剖面图。

2、计算内容
防烟楼梯间机械加压送风量。

3、计算条件
3.1、防烟楼梯间门扇情况：
2.1m ×1.2m 疏散门1扇；
3.2、建筑层数2层，取n=2；
3.3、正压值：ΔP = 50Pa ；
3.4、门缝宽度：疏散门0.003m ；
3.5、门洞断面风速：取V=0.8m/s 。

4、计算过程
4.1、按保持疏散通道需要有一定正压值公式： ()h m s m l m A P A l n /521/1447.02
5.1500198.0827.00198.0003.022.121.225.1827.033212
1
==⨯⨯⨯==⨯⨯+⨯=⨯∆⨯⨯=
若发生火灾时需要开启全部一个风口，需要的加压送风量为：
l = 1*521 = 521CMH
4.2、按流速法公式计算：
假定火灾时有两扇门同时开启，门洞面积为：252.22.11.2m f =⨯=
h m s m a b
n v f L /72.15966/4352.411.0128.052.2133==+⨯⨯⨯=+⨯
⨯⨯= 以上两种方法计算出的风量，其中最大值不满足《高规》第8.3.2规定，故按《高规》中表8.3.2-1中取25000m 3/h 作为加压送风量。

选择一台低噪音柜式离心风机，规格为：G= 25000m3/h ，H=524Pa ，N=11Kw ，n=710rpm 。

风道的风速取10m/s3#楼住宅部分地上32层+地下两层，分段加压送风；共有3个核心筒，每个核心筒里需3个风井分别向楼梯间、前室及合用前室加压送风。

楼梯间和前室采用单扇门，附加0.75的系数；前室有两个出入口，附加1.5的系数17~32层：1、防烟楼梯间（剪刀楼梯间）送风量：19000X2X0.75=28500 m3//h风井：28500/3600/10=0.79 m2//h2、合用前室送风量：15000风井：15000/3600/10=0.42 m2//h3、前室送风量：15000X0.75X1.5=16875风井：16875/3600/10=0.47 m2//h17层以下：地下室的楼梯间风量要另加1、防烟楼梯间（剪刀楼梯间）送风量：（19000 X2+16000）X0.75=40500风井：40500/3600/10=1.12 m2//h2、合用前室及前室同上段。

2# 住宅部分地上26层+地下2层<32层，楼梯间和前室采用单扇门，附加0.75的系数；合用前室有两个出入口，附加1.5的系数1、剪刀楼梯间：（23000 X 2+16000）X0.75=46500风井：46500/3600/10=1.29 m2//h2、前室：20000X0.75=15000风井：15000/3600/10=0.42 m2//h3、合用前室：20000X1.5=30000风井：30000/3600/10=0.83 m2//h风量的选择根据高层防火规范。

注：对于住宅一般12层以上才可能加压，我们可按12~20层16000-20000的范围插取风量。

剪刀楼梯间按两个楼梯间的风量计。

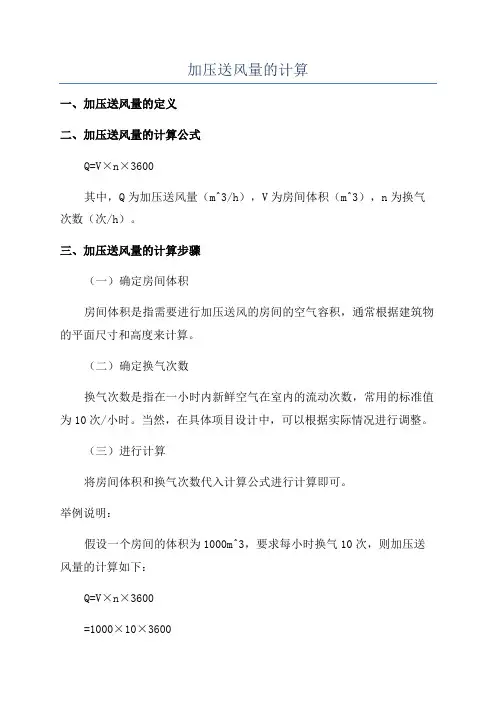

加压送风量的计算
一、加压送风量的定义
二、加压送风量的计算公式
Q=V×n×3600
其中，Q为加压送风量（m^3/h），V为房间体积（m^3），n为换气次数（次/h）。

三、加压送风量的计算步骤
（一）确定房间体积
房间体积是指需要进行加压送风的房间的空气容积，通常根据建筑物的平面尺寸和高度来计算。

（二）确定换气次数
换气次数是指在一小时内新鲜空气在室内的流动次数，常用的标准值为10次/小时。

当然，在具体项目设计中，可以根据实际情况进行调整。

（三）进行计算
将房间体积和换气次数代入计算公式进行计算即可。

举例说明：
假设一个房间的体积为1000m^3，要求每小时换气10次，则加压送风量的计算如下：
Q=V×n×3600
=1000×10×3600
=3,600,000m^3/h
四、加压送风量的调整因素
在实际工程设计中，还需要考虑一些调整因素对加压送风量进行修正，以确保设计能够满足实际需求。

常见的调整因素如下：
1.人员密度：根据房间内人员密度来调整换气次数和送风量。

2.活动强度：考虑到人员的活动强度，调整换气次数和送风量。

3.室内热负荷：根据室内热负荷进行调整，以满足房间内的舒适要求。

五、结语
加压送风量的计算是建筑通风设计中的一个重要环节，通过合理的计
算和调整，可以保证室内空气质量的要求，提高室内环境的舒适性和健康性。

在实际设计过程中，还需要考虑其他因素的影响，并根据具体情况作
出相应的调整和修正。

楼梯间高度及形式楼梯间24m以下加压送风形式楼梯间门截面面积Ak（㎡）门洞断面风速v（m/s）楼层数量N1楼梯间送风量L1（m³/s） 3.1512 6.3前室送风量L1（m³/s）独立前室不送风楼梯间疏散门的总面积A1（㎡）Ag为前室疏散门的总面积（㎡）v3.15 3.15 1.2N1：设计疏散门开启的楼层数量公式：楼梯间各层疏散门形式双扇门疏散门数量1疏散门高（m） 2.1疏散门宽（m）1.5每个疏散门的有效漏风面积A（㎡）计算漏风量的平均压力差△P（pa）指数n0.0372122漏风疏散门的数量N2漏风总量L2（m³/s）20.266427519加压楼梯间的总门数（层数）N1楼层数上的总门数N2422单个送风阀门的面积Af（㎡）漏风阀门的数量N3漏风总量L3（m³/s）独立前室不送风1独立前室不送风楼层数4对楼梯间L1（m³/s或m³/h）对前室L1（m³/s或m³/h）L2（m³/s或m³/h）L3（m³/s或m³/h）6.3独立前室不送风0.266427519独立前室不送风楼梯间机械加压送风量Lj（公式计算）前室的机械加压送风量Ls（公式计算）23639.13907独立前室不送风楼梯间机械加压送风量Lj（规范限定）前室的机械加压送风量Ls（规范限定）楼梯间负责系统高度（m）前室负责系统高度（m）按计算按计算15.315.3楼梯间机械加压送风量Lj（计算）前室的机械加压送风量Ls（计算）23639.13907独立前室不送风楼梯间机械加压送风量Lj（设计）前室的机械加压送风量Ls（设计）28366.96688独立前室不送风公式：L3：未开启的常闭送风阀的漏风总量（m³/s）L2：门开启时，规定风速值下，其他门缝漏风总量（m³/s）A:每个疏散门的有效漏风面积,注：疏散门的门缝宽度取0.002-0.004m△P：当开起门洞风速为0.7m/s时，取值6pa△P：当开起门洞风速为1m/s时，取值12pa△P：当开起门洞风速为1.2m/s时，取值17paN2：楼梯间采用常开风口，取值为计算公式为下：公式：未开启的常闭送风阀的漏风总量L3N3：漏风阀门的数量，前室采用常闭风口取值如下：公式：楼梯间或前室的机械加压送风量L1：门开启时，达到规定风速值所需的送风量（m³/s）门开启时，规定风速值下其他门缝漏风总量L2楼梯间及前室机械加压送风系统风量计算(地上楼梯间)门开启时，达到规定风速值所需的送风量L1Ak：一层内开启门的截面面积（㎡），对于住宅楼梯前室，可按一个门的面积取值。

加压送风量排烟量计算根据新版防排烟规范，加压送风量和排烟量的计算涉及到建筑物的使用性质、建筑面积、人员数量、楼层高度和应急疏散等因素。

下面将详细介绍加压送风量和排烟量的计算方法。

一、加压送风量计算：1.使用性质和建筑面积：根据建筑物的使用性质和建筑面积可以确定加压送风量的基准值。

具体数值可参考新版防排烟规范中的相关标准。

2.人员数量：根据建筑物的使用性质以及人员密集场所的流通能力，可以确定需要提供给人员的空气量。

一般情况下，每人每时需要提供的空气量为55m³/h。

3.楼层高度：根据楼层高度可以确定所需的加压送风量。

一般情况下，楼层高度每增加3米，所需的加压送风量增加20%。

4.应急疏散：根据应急疏散通道的长度和宽度，可以确定所需的加压送风量。

通道长度每增加1米，所需的加压送风量增加1m³/h。

根据以上因素的综合考虑，可以计算出具体的加压送风量。

二、排烟量计算：排烟量是指在火灾发生时，排除烟气并保持疏散通道内能见度的风量。

1.使用性质和建筑面积：根据建筑物的使用性质和建筑面积，可以确定排烟量的基准值。

具体数值可参考新版防排烟规范中的相关标准。

2.烟气产生速率：根据火灾发生时烟气的产生速率可以确定排烟量。

一般情况下，每平方米建筑面积所产生的烟气量为0.4m³/s。

3.疏散通道尺寸：根据疏散通道的长度和宽度，可以确定所需的排烟量。

疏散通道的宽度每增加1米，排烟量增加0.05m³/s。

4.烟气密度：根据烟气的密度可以确定排烟量。

一般情况下，烟气密度为1.2kg/m³。

根据以上因素的综合考虑，可以计算出具体的排烟量。

需要注意的是，以上计算方法只是给出了一般的计算规则和方法，具体的计算还需要根据建筑物的具体情况和相关规范进行综合考虑。

在实际工程设计中，需要由专业的工程师进行详细的计算和设计。

楼梯间及其前室机械加压送风量计算方法分析1、前言高层建筑的楼梯间、电梯井、管道井等竖向管井，如没有考虑防排烟措施，由于烟囱效应，在发生火灾时，将成为火势迅速蔓延的主要途径。

高层建筑每一个水平防火分区根据人员的疏散流程，是从第一安全地带（走廊），到第二安全地带（楼梯间前室），到第三安全地带（疏散楼梯），再到室外的过程。

所以，防烟楼梯间及其前室、消防电梯前室和合用前室，应设独立的防排烟设施。

防排烟方式可分为自然排烟、机械排烟和机械加压送风方式。

对此，《高层民用建筑设计防火规范》做出了明确的规定。

但是，对于高层建筑防烟楼梯间及其前室、合用前室和消防电梯前室的机械加压送风量的计算方法，并没有做出明确规定，各个设计院、甚至每个人对规范的理解有所不同，在计算中也可能采用了不同的设计方法，笔者也曾对同样的工程采用不同的方法进行计算。

资料表明，对防烟楼梯间及其前室、消防电梯前室和合用前室的正压送风量的计算方法统计起来约有二十多种，至今尚无统一。

其原因主要是影响正压送风量的因素较复杂，而且各种计算公式的出发点不同，选用不同的计算公式，其结果差别较大。

本文将对高层建筑防烟楼梯间及其前室、合用前室和消防电梯前室的机械加压送风量的计算方法进行分析。

2、计算模型的假定条件由于在火灾发生时，门的开启状况，系统的运行控制方式多种多样，所以计算防烟楼梯间、消防电梯间前室或合用前室的正压送风量时，首先应该确定计算模型的假定条件。

根据《高层民用建筑设计防火规范》DB50045-95、《上海市民用建筑防排烟技术规程》 DGJ08-88-2000 ，我们作出四个假设：（ 1）、任意一层着火时，当系统门（楼梯间开向前室、前室开向走廊的门）全闭时，正压送风系统应保证走廊→前室或合用前室→楼梯间的压力呈递增分布，防烟楼梯间压力值为 40Pa 至 50Pa ，前室或合用前室的压力值为25Pa 至30Pa.（2）、同时打开任一模拟着火层及其上下一层的防火门，其它层的防火门均关闭，模拟火灾层各门洞处的风速应大于等于 0.7m/s.（ 3）、楼梯间采用常开风口。

楼梯间及其前室机械加压送风量计算方法分析（二）3.2 上海规程计算方法按照《上海市民用建筑防排烟技术规程》DGJ08-88-2000计算，加压送风机的送风量应由保持加压部位规定正压值所需的送风量，门开启时保持门洞处规定风速所需的送风量以及采用常闭送风阀门的总漏风量三部分组成。

（1）、保持加压部位规定正压值所需的送风量L1=0.827 AΔP1/n×1.25×N1×3600 （3）A-每层电梯门及疏散门的总有效漏风面积m2.门缝宽度：疏散门，0.002-0.004m；电梯门0.005-0.006m.ΔP-压力差（Pa）；楼梯间取40-50Pa，前室取25-30Pan-指数，一般取2. 1.25-不严密处附加系数N1-漏风门的数量，当采用常开风口时，取楼层数，当采用常闭风口时，取1.（2）、开启时保持门洞处规定风速所需的送风量L2=FvN2×3600 （4）F-每层开启门的总断面积，m2 v-门洞断面风速m/s取0.7-1.2m/s N2-开启门的数量，当采用常开风口时，20层及以下取2，20层以上取3，当采用常闭风口时，取1.（3）。

采用常闭送风阀门的总漏风量L3=0.083AFN3×3600 （5）AF-每层送风阀门的总面积。

0.083-阀门单位面积的漏风量。

N3-漏风阀门的数量，当采用常开风口时，取0，当采用常闭风口时，取楼层数。

所以，加压送风机的送风量L=L1+L2+L3 （6）上海规程制定的理由是：因为门洞开启时，虽然加压送风开门区域中的压力会下降，但远离门洞开启楼层的加压送风区域或管井仍具有一定的压力，存在着门缝、阀门和管道的渗漏风，使实际开启门洞风速达不到设计要求。

因此，按保持加压区域内一定正压值所需送风量、保持该区域门洞风速所需送风量以及采用常闭送风阀门的总漏风量三部分之和计算加压送风量是较合理、较安全的。

3.3 两种方法的比较比较国家规范和上海规程，在计算楼梯间的加压送风量时，上海规程增加了着火时非开启门的漏风量，即保持加压部位规定正压值所需的送风量L1.而这一点在国家规范中体现在漏风附加率b和背压系数a上。

楼梯间及其前室机械加压送风量计算方法分析提纲：一、楼梯间的设计及布局概述二、楼梯前室机械加压送风的作用及必要性分析三、楼梯前室机械加压送风量的计算方法分析四、楼梯前室机械加压送风系统的设计要点及注意事项五、楼梯前室机械加压送风系统的运行及维护管理一、楼梯间的设计及布局概述楼梯间作为建筑中非常重要的组成部分，在设计时需要考虑多方面的因素，例如楼梯的形式、尺寸、位置、布局等。

楼梯间的设计不仅影响到建筑整体的外观形态，还直接关系到建筑功能和使用的便利性。

在设计楼梯间时，需要根据建筑的类型、尺寸和功能等因素进行综合考虑。

比如在高层建筑中，楼梯间的宽度和高度需要满足紧急疏散的需要；在办公楼中，楼梯间需要便于人员的交通流动；在住宅建筑中，楼梯间则需要注重安全和舒适性。

二、楼梯前室机械加压送风的作用及必要性分析楼梯前室机械加压送风系统是为了保证楼梯间空气质量而设立的。

楼梯间是建筑内部人员疏散的重要通道，因此需要保证楼梯间空气新鲜和清洁，以防止空气的混浊对人员造成伤害，保护人员的健康。

此外，楼梯前室机械加压送风系统还可以消除楼梯间的异味和污染等问题。

楼梯前室机械加压送风的必要性不仅在于保证人员的健康和安全，还在于其经济性和高效性。

在楼梯间实行自然通风不仅设备费用高，而且不能保证通风质量。

相比之下，机械送风系统可以更好地控制楼梯间的空气质量，并且费用更加经济合理。

三、楼梯前室机械加压送风量的计算方法分析楼梯前室机械加压送风量的计算，需要根据楼梯间的尺寸和建筑物的使用情况等因素进行综合计算。

常用的计算方法是按照建筑规范和标准，以楼梯前室为单位进行计算。

通常需要考虑以下几个方面：1.楼梯前室的面积；2.楼梯前室的高度；3.楼梯前室的截面积；4.楼梯前室的热负荷；5.楼梯前室的通风标准。

这些因素在计算时需要根据建筑物的具体情况进行计算。

在具体的计算中，可以根据通风变（V）、横截面积（A）和风速（S）等进行计算，通过风流场模拟等方法得出合理的送风量。

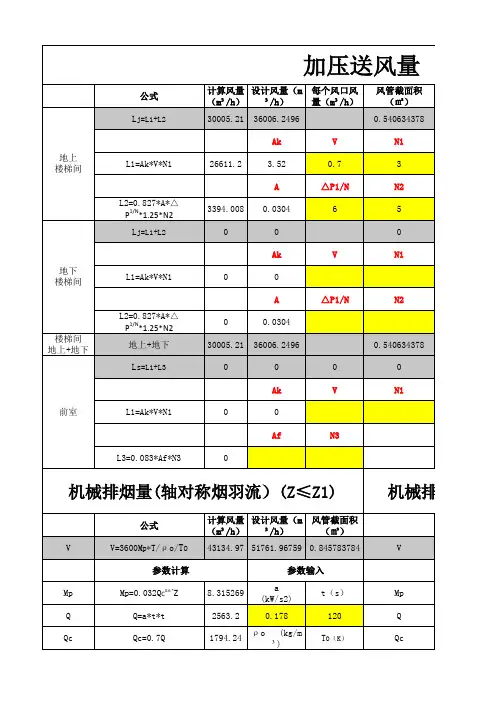

机械加压送风量计算表（楼梯间）
L1=0.827A△P11/n*1.25*N1
L1－－保持加压部位一定的正压值所需的送风量（m3/s）
"A"－－每层电梯门及疏散门的总有效漏风面积：
门缝宽度：疏散门，0.002～0.004m；电梯门，
0.0136m 0.005～0.006m
"△P"－－压力差(Pa)；楼梯间取40～50Pa，
50Pa 前室：25～30Pa；
“n”－－指数(一般取2)
1.25－－不严密处附加系数
N1－－漏风的数量：当采用常开风口时：取楼层数
24
当采用常闭风口时：取1
L1: 2.39m3/s L2=FvN2
L2－－开启着火层疏散门时为保持门洞处风速所需的
送风量（m3/s)
F－－每层开启门的总断面积（m2） 2.42m2
v－－门洞断面风速（m/s）取0.7～1.2m/s；0.7m/s N2－－开启门的数量；当采用常开风口时：20层及
3
以下取2，20层以上取3；当采用常闭风口时：取1
L2: 5.08m3/s L3=0.083A F N3
L3－－送风阀门的总漏风量（m3/s）
A F－－每层送风阀的总面积（m2）0.44
0.083－－阀门单位面积的漏风量（m3/s.m2)
N3－－漏风阀门的数量；当采用常开风口时：取0
当采用常闭风口时：取楼层数
L3:0.00
总送风量L:7.47m3/s
26884m3/h
选用风机风量m3/h。

前室和楼梯间都送风的楼梯间共四个疏散门种类单开长度(m)1高度(m) 2.1数量1疏散门种类双开长度(m)0高度(m)0数量0700500设计风量为计算风量的1.2倍：L=1.2*Lj=6554门开启式，规定风速值下，其他门缝漏风总量：L2=170楼梯间机械加压送风量Lj＝L1＋L2=5462当系统负担建筑高度大于24m时，根据规范3.4.2查表所需送风量：L与L 表两者取大值：楼梯间（系统担负高度≤24米、独立前室不送风）机械加压送风量计算表L1：门开启时，达到规定风速值所需的送风量，L1=Ak×V×N1L2：门开启时，规定风速值下，其他门缝漏风总量，L2=0.827×A×△P1/n×1.25×N 2×3600疏散门缝宽度(m)0.003疏散门缝总长度(m)6.21A：每个疏散门的有效漏风面积(m2)；疏散门的门缝宽度取0.002m～0.004m0.01861.25：不严密处附加系数1.25△P：计算漏风量的平均压差(Pa)6n：指数(一般取n=2)20.23加压送风口风速(m/s)： 6.9加压送风口数量：1加压送风口遮挡系数：0.75各层加压送风风口尺寸(mm)：各层加压送风口风量(m3/h)：6554加压送风井道最小截面积(m2)：N1：设计疏散门开启的楼层数量1Ak：一层内开启门的截面面积(m2)2.10.7楼梯层数(层)0楼梯高度(m)0加压送风管最大风速(m/s)：8.0V：门洞断面风速(m/s)门开启时，达到规定风速值所需的送风量：L1=5292N2：漏风疏散门的数量楼梯间采用常开风口，取N2=加压楼梯间的总门数-N1楼层数上的总门数。
