正压送风计算(上海规范)

地下室送风井面积的规范要求篇一:风井面积的确定风井的确定高层建筑中,和暖通专业相关的井道包括1、排烟井:除了高层住宅以外，一般高层的公共建筑中如果无法进行自然通风，就必须设置排烟井，排烟井一般应该上下对齐，排烟井面积按以下考虑:a) 办公、酒店建筑的走道排烟，大概需要0.6,0.7平方米的井道;b) 商业建筑的排烟，则排烟井需要1.5平方米左右;c) 地下车库的排烟，排烟井的面积约为所负担的排烟区域面积的2‰以上井道可以合用，合用井道的面积以最大值为基准。

2、补风井:对于进行机械排烟的场所，如果没有与室外直接相通的窗户、门(不包含防火门)、车道等，必须设置补风井，地下二层的车库必须设置补风井，补风井的面积等同于为这一区域服务的排烟井面积的2倍。

3、正压送风井:对于楼梯间、电梯前室等需要按照规范1设置正压送风井，楼梯间的正压送风井一般不小于1.2平方米，电梯前室的正压送风井一般不小于0.8平方米，需要注意的是，地下室的楼梯间和地上部分的楼梯间是完全被防火门分隔开的，因此地下室的楼梯间的正压送风井需要单独考虑，按照上海地区的规范，当地下不超过三层，并且地下最低层的地坪与室外出入口地面高差不大于10米，首层有直接开向室外的门或者有不小于1.2平方米的可开启外窗时可以不设置正压送风系统，如果无法满足上述条件，则必须设置不小于1.2平方米的正压送风井，此时如果正压送风机只能放在顶层，则楼梯间内正压送风井就要至少1.8平方米。

4、新风井:高层公共建筑中，如果无法每层吸入新风，就需要设置新风井，新风井面积与其服务区域面积相关，办公酒店建筑，其比值约为万分之六，商业建筑，其比值约为千分之一，如果新风井为多个区域服务，应对其面积进行累加。

5、排风井:高层公共建筑中，如果无法每层水平排出废气(包括卫生间、茶水间、吸烟室的排出物)就需要排风井，排风井面积约为新风井面积的80, 篇二:暖通加压送风井面积设计标准(精华)暖通加压送风井面积设计标准一、加压送风井最小面积可按下表确定:注:(1)上表加压送风的风量是按开启单扇门确定。

上海市工程建设规范建筑防排烟技术规程Building smoke control code（报批稿）2005年（上海）前言上海市工程建设规范《民用建筑防排烟技术规程》(DGJ08—88—2000)，是一部适用于民用建筑防烟排烟系统设计、计算、施工、调试及验收的规范。

该《规程》自2000年10月1日起实施以来，在工程应用中起到了积极的指导作用，得到了有关部门及设计人员的认同。

在执行及应用该《规程》过程中，众多专家将需要修改及补充之处，及时与编写组进行了沟通和探讨。

为了适应城市建设加速发展需要，根据上海市建委沪建标定（2004）第13号文件的通知，对原《民用建筑防排烟技术规程》进行修编。

修编后的名称为《建筑防排烟技术规程》。

修编的主要内容包括以下几个方面：1．增加适用于工业建筑防排烟系统的内容。

2．增加直灌式加压送风系统设置方式的内容。

3．补充及完善了火灾类型及排烟系统的计算公式。

4．补充及细化施工、验收条例。

本《规程》在修编过程中，得到了市建委和主、参编单位领导的支持和指导，同时也得到了众多专家的建议和热诚帮助。

由于经验和水平有限，本《规程》难免还有不足之处。

各单位和人员在执行时有何意见及建议，请及时告知公安部上海消防研究所（地址：上海市中山南二路601号，邮编：200032），以使本《规程》在实践中进一步完善。

原《规程》主编单位、参加单位、主要起草人主编单位：公安部上海消防研究所上海市消防局参编单位：华东建筑设计研究院有限公司上海建筑设计研究院有限公司上海中房建筑设计院主要起草人：徐戌勤张菊良朱鸣曾杰朱晔盛寿炜炜刘志繁朱金鸣袁昕俞巍滕伟黎本《规程》主要修编单位、参加单位、主要起草人主要修编单位：公安部上海消防研究所上海市消防局参加单位：上海建筑设计研究院有限公司主要起草人：徐戌勤朱鸣曾杰寿炜炜朱晔盛彭琼目次1 总则2 术语和符号2.1 术语2.2 符号3 防烟设计3.1 一般规定3.2 自然通风方式的要求3.3 机械加压送风方式的要求4 排烟设计4.1 一般规定4.2火灾模型的确定和排烟量4.3自然通风方式的要求4.4机械排烟方式的要求4.5 排烟区域排烟时所需的补风要求5防排烟系统设计计算5.1 防烟系统设计计算5.2 排烟系统设计计算6 防排烟系统施工6.1 一般规定6.2 送风、排烟管道施工6.3 送风机、排烟风机的安装6.4 送风机、排烟风机与管道的连接6.5 送风口、排烟口的安装7 防排烟系统试运转及调试7.1 一般规定7.2 设备单机试运转及调试7.3 系统联动试运转及调试8 防排烟系统验收8.1 一般规定8.2 防排烟系统设备观感质量综合验收8.3 防排烟系统设备功能验收8.4 防排烟系统技术性能验收附录A 防排烟系统验收内容表附录B 本规程用词说明1总则1.0.1 为了控制建筑火灾的烟气流动，有利于人员的安全疏散和消防救援的展开，防止和减少建筑火灾的危害，保障社会的公共安全，制定本规程。

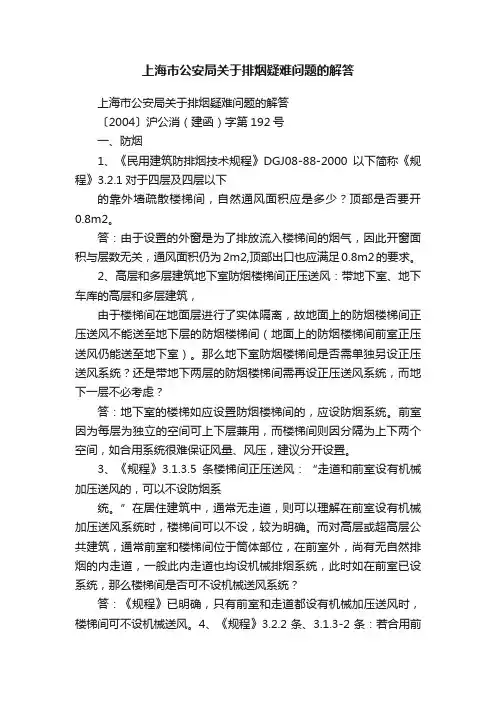

上海市公安局关于排烟疑难问题的解答上海市公安局关于排烟疑难问题的解答〔2004〕沪公消（建函）字第192号一、防烟1、《民用建筑防排烟技术规程》DGJ08-88-2000以下简称《规程》3.2.1对于四层及四层以下的靠外墙疏散楼梯间，自然通风面积应是多少？顶部是否要开0.8m2。

答：由于设置的外窗是为了排放流入楼梯间的烟气，因此开窗面积与层数无关，通风面积仍为2m2,顶部出口也应满足0.8m2的要求。

2、高层和多层建筑地下室防烟楼梯间正压送风：带地下室、地下车库的高层和多层建筑，由于楼梯间在地面层进行了实体隔离，故地面上的防烟楼梯间正压送风不能送至地下层的防烟楼梯间（地面上的防烟楼梯间前室正压送风仍能送至地下室）。

那么地下室防烟楼梯间是否需单独另设正压送风系统？还是带地下两层的防烟楼梯间需再设正压送风系统，而地下一层不必考虑？答：地下室的楼梯如应设置防烟楼梯间的，应设防烟系统。

前室因为每层为独立的空间可上下层兼用，而楼梯间则因分隔为上下两个空间，如合用系统很难保证风量、风压，建议分开设置。

3、《规程》3.1.3.5条楼梯间正压送风：“走道和前室设有机械加压送风的，可以不设防烟系统。

”在居住建筑中，通常无走道，则可以理解在前室设有机械加压送风系统时，楼梯间可以不设，较为明确。

而对高层或超高层公共建筑，通常前室和楼梯间位于筒体部位，在前室外，尚有无自然排烟的内走道，一般此内走道也均设机械排烟系统，此时如在前室已设系统，那么楼梯间是否可不设机械送风系统？答：《规程》已明确，只有前室和走道都设有机械加压送风时，楼梯间可不设机械送风。

4、《规程》3.2.2条、3.1.3-2条：若合用前室门开向敞开的阳台，则门是否有通风面积3m2的要求？答：可视门为通风面积，应达到3m2的要求。

5、前室与合用前室，在防排烟规程中，是否有区别？《规程》3.1.3-3,－5条是否包含合用前室？答：前室包括独立前室和合用前室，初特殊说明，《规程》中的前室均包括合用前室。

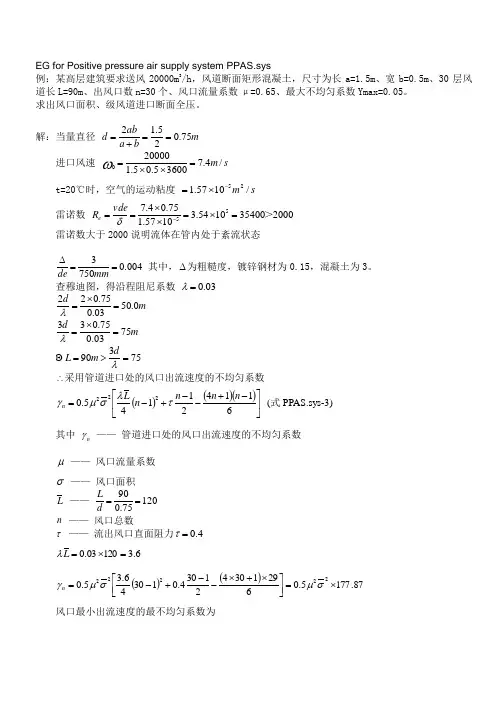

EG for Positive pressure air supply system PPAS.sys例：某高层建筑要求送风20000m 3/h ，风道断面矩形混凝土，尺寸为长a=1.5m 、宽b=0.5m 、30层风道长L=90m 、出风口数n=30个、风口流量系数μ=0.65、最大不均匀系数Ymax=0.05。

求出风口面积、级风道进口断面全压。

解：当量直径 m b a ab d 75.025.12==+= 进口风速 s m /4.736005.05.1200000=⨯⨯=ω t=20℃时，空气的运动粘度 s m /1057.125-⨯=雷诺数 2000354001054.31057.175.04.755＞=⨯=⨯⨯==-δvde R e 雷诺数大于2000说明流体在管内处于紊流状态 004.07503==∆mmde 其中，∆为粗糙度，镀锌钢材为0.15，混凝土为3。

查穆迪图，得沿程阻尼系数 03.0=λm d 0.5003.075.022=⨯=λ m d 7503.075.033=⨯=λ 75390=>=λd m L ∴采用管道进口处的风口出流速度的不均匀系数()()()⎥⎦⎤⎢⎣⎡-+--+-=611421145.0222n n n n Ln τλσμγ (式PPAS.sys-3) 其中 n γ —— 管道进口处的风口出流速度的不均匀系数μ —— 风口流量系数σ —— 风口面积L ——12075.090==d L n —— 风口总数τ —— 流出风口直面阻力4.0=τ6.312003.0=⨯=L λ ()()87.1775.0629130421304.013046.35.022222⨯=⎥⎦⎤⎢⎣⎡⨯+⨯--+-=σμσμγn 风口最小出流速度的最不均匀系数为()()()⎥⎦⎤⎢⎣⎡---+---+++=-22222min 342)1(211126112315.0L n L n n n L n n λλττλσμγ (式PPAS.sys-2) 可见>n γmin γ∴令n Y γ=max87.1775.005.022⨯=σμ 0237.087.1775.005.0=⨯=σμ 风口面积 μσμσA = A —— 风道的断面积 Aσσ= 20177.0175.00237.0m A =⨯==μσμσ 得到风口尺寸mm mm 135135⨯（实际上加上固定百叶开口为50%，故送风尺寸选定为mm mm 235235⨯）0236.075.00177.0===A σσ 管道的总阻力系数 {()()()⎪⎭⎪⎬⎫⎥⎦⎤⎢⎣⎡-+--+-++=2222222611421145.0111n n n n L n K τλσμσμ()22222287.1770236.065.05.010236.03065.011⨯⨯⨯+⨯⨯+= 56.202298.01016.11=+= 流过风口的直流静压 Pa m kg g 33/3.381.922.14.72220==⨯⨯=ρω 空气密度1.205 管道全压 Pa E 48.6783356.20=⨯=风机总压头 Pa 24250192=+ （楼梯间风道） Pa 21725192=+ （前室）管道末端风口出流速度的不均匀系数()()()⎥⎦⎤⎢⎣⎡---⨯--++=21112161125.02221n n L n n τλσμγ (式PPAS.sys-1) 在一般工程情况下λdL 2< 采用(式PPAS.sys-1)与(式PPAS.sys-3)计算λλd L d 32<< 采用(式PPAS.sys-1)与(式PPAS.sys-2)计算 L d <λ3 采用(式PPAS.sys-2)与(式PPAS.sys-3)计算。

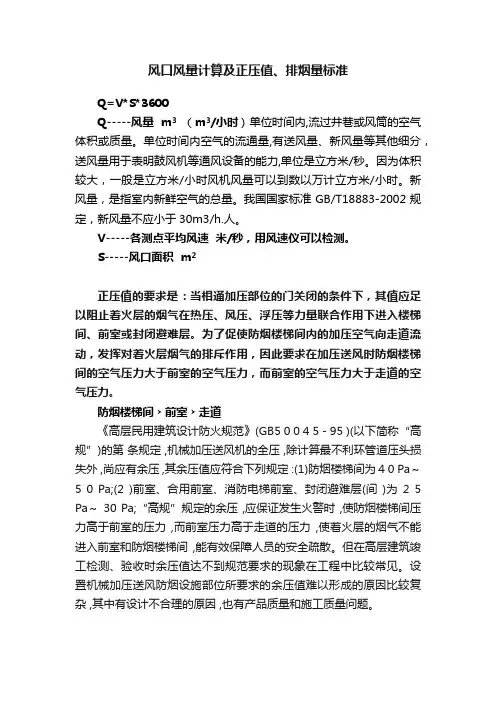

风口风量计算及正压值、排烟量标准Q=V*S*3600Q-----风量 m3（m3/小时）单位时间内,流过井巷或风筒的空气体积或质量。

单位时间内空气的流通量,有送风量、新风量等其他细分，送风量用于表明鼓风机等通风设备的能力,单位是立方米/秒。

因为体积较大，一般是立方米/小时风机风量可以到数以万计立方米/小时。

新风量，是指室内新鲜空气的总量。

我国国家标准GB/T18883-2002规定，新风量不应小于30m3/h.人。

V-----各测点平均风速米/秒，用风速仪可以检测。

S-----风口面积 m2正压值的要求是：当相通加压部位的门关闭的条件下，其值应足以阻止着火层的烟气在热压、风压、浮压等力量联合作用下进入楼梯间、前室或封闭避难层。

为了促使防烟楼梯间内的加压空气向走道流动，发挥对着火层烟气的排斥作用，因此要求在加压送风时防烟楼梯间的空气压力大于前室的空气压力，而前室的空气压力大于走道的空气压力。

防烟楼梯间﹥前室﹥走道《高层民用建筑设计防火规范》(GB5 0 0 4 5 - 95 )(以下简称“高规”)的第条规定 ,机械加压送风机的全压 ,除计算最不利环管道压头损失外 ,尚应有余压 ,其余压值应符合下列规定 :(1)防烟楼梯间为 4 0 Pa～5 0 Pa;(2 )前室、合用前室、消防电梯前室、封闭避难层(间)为2 5 Pa～30 Pa;“高规”规定的余压 ,应保证发生火警时 ,使防烟楼梯间压力高于前室的压力,而前室压力高于走道的压力,使着火层的烟气不能进入前室和防烟楼梯间,能有效保障人员的安全疏散。

但在高层建筑竣工检测、验收时余压值达不到规范要求的现象在工程中比较常见。

设置机械加压送风防烟设施部位所要求的余压值难以形成的原因比较复杂 ,其中有设计不合理的原因 ,也有产品质量和施工质量问题。

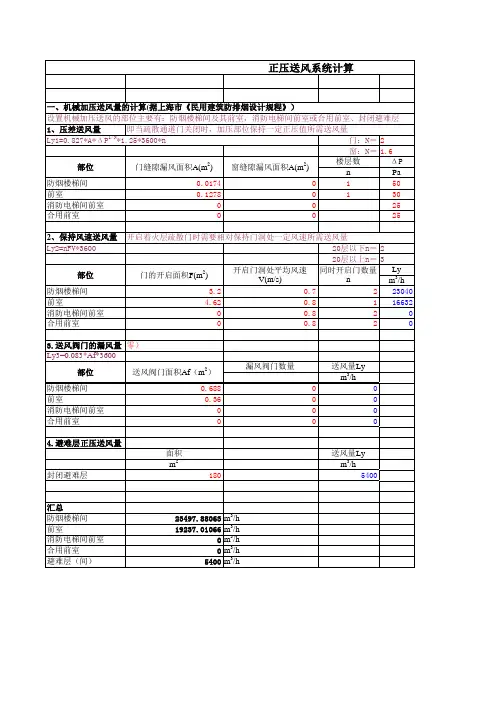

楼梯间及其前室机械加压送风量计算方法分析（二）3.2 上海规程计算方法按照《上海市民用建筑防排烟技术规程》DGJ08-88-2000计算，加压送风机的送风量应由保持加压部位规定正压值所需的送风量，门开启时保持门洞处规定风速所需的送风量以及采用常闭送风阀门的总漏风量三部分组成。

（1）、保持加压部位规定正压值所需的送风量L1=0.827 AΔP1/n×1.25×N1×3600 （3）A-每层电梯门及疏散门的总有效漏风面积m2.门缝宽度：疏散门，0.002-0.004m；电梯门0.005-0.006m.ΔP-压力差（Pa）；楼梯间取40-50Pa，前室取25-30Pan-指数，一般取2. 1.25-不严密处附加系数N1-漏风门的数量，当采用常开风口时，取楼层数，当采用常闭风口时，取1.（2）、开启时保持门洞处规定风速所需的送风量L2=FvN2×3600 （4）F-每层开启门的总断面积，m2 v-门洞断面风速m/s取0.7-1.2m/s N2-开启门的数量，当采用常开风口时，20层及以下取2，20层以上取3，当采用常闭风口时，取1.（3）。

采用常闭送风阀门的总漏风量L3=0.083AFN3×3600 （5）AF-每层送风阀门的总面积。

0.083-阀门单位面积的漏风量。

N3-漏风阀门的数量，当采用常开风口时，取0，当采用常闭风口时，取楼层数。

所以，加压送风机的送风量L=L1+L2+L3 （6）上海规程制定的理由是：因为门洞开启时，虽然加压送风开门区域中的压力会下降，但远离门洞开启楼层的加压送风区域或管井仍具有一定的压力，存在着门缝、阀门和管道的渗漏风，使实际开启门洞风速达不到设计要求。

因此，按保持加压区域内一定正压值所需送风量、保持该区域门洞风速所需送风量以及采用常闭送风阀门的总漏风量三部分之和计算加压送风量是较合理、较安全的。

3.3 两种方法的比较比较国家规范和上海规程，在计算楼梯间的加压送风量时，上海规程增加了着火时非开启门的漏风量，即保持加压部位规定正压值所需的送风量L1.而这一点在国家规范中体现在漏风附加率b和背压系数a上。

关于颁发《上海市建筑消防设施调试技术规定》的通知各区（县）防火监督处（科）、各有关单位：为确保建筑消防设施的施工质量，提高建筑消防设施运行的可靠性，保护人民的生命财产安全，结合本市实际情况，现制订颁发《上海市建筑消防设施调试技术规定》。

该规定自二00三年二月一日起施行，请各单位认真执行。

二00二年十一月四日上海市建筑消防设施调试技术规定1 总则1.1 为确保建筑消防设施的施工质量，提高建筑消防设施运行的可靠性，保护人民的生命财产安全，特制定本规定。

1.2 本规定适用于自动喷水（水喷雾）灭火系统、室内消火栓系统、机械防排烟系统、火灾自动报警系统、气体灭火系统等建筑消防设施的调试。

1.3 建筑消防设施调试应由工程施工企业内持有《上海市建筑消防设施调试证》的人员或委托其他施工企业具有《上海市建筑消防设施调试证》的人员，按证书记载的范围进行。

建筑工程的建设、设计及其它相关施工单位应予以配合。

1.4 调试使用的计量仪器应符合国家相关规定要求。

1.5 建筑消防设施调试，除执行本规定外，还应符合相应技术规范规定。

2 调试条件2.1 建筑工程消防设施的系统调试，应符合下列条件：1、建筑消防设施及相关设备已安装完毕，质量符合有关技术规定。

2、消防产品符合《产品质量法》的有关规定。

3、设备本体及其控制按钮中文标识清晰。

4、单机工作正常，系统性能稳定。

5、给水系统、气体灭火系统的管道强度试验、严密性试验应符合有关规范规定。

给水系统管网的压降不得超过0.05MPa/min；泄压阀等易受杂物堵塞影响系统运行的设备，应采取设置过滤器等有效保护措施；管道中不得有杂物，报警阀后焊接法兰连接的管道应作两次镀锌。

6、一、二级供电负荷建筑，消防水泵、防排烟风机、消防电梯等重要消防设施的电源在末端配电箱应能自动切换。

7、已制订详细调试方案。

火灾自动报警及其联动控制系统调试前应对所有联动设备编制联动关系图或说明书。

3 火灾自动报警控制系统3.1 火灾自动报警系统及与其联动设备的消防功能均属该系统的调试范围。

关于正压送风量计算方法1、问题提出1.1《高规》[1]第8.3.2条“高层建筑的防烟楼梯间及前室、合用前室和消防电梯前室的机械加压送风量应由计算确定，或按表8.3.2-1至表8.3.2-4的规定确定。

当计算和本表不一致时，应按两者中较大值确定。

”该条条文说明明确指出“采用机械加压送风时，由于建筑有各种不同条件，如开门数量、风速不同，满足机械加压送风条件亦不同，宜首先进行计算，但计算的加压送风量不能小于本规范表8.3.2-1～8.3.2-4的要求。

”因是“宜”首先进行计算，现在大部分设计人员为避免繁杂的计算，在机械加压送风（以下简称正压送风）设计时不是首先进行计算，而是直接套用《高规》表8.3.2-1至表8.3.2-4的规定值，结果使许多工程的正压送风量偏小。

1.2选用不同送风量计算公式所引起的误差1.2.1《高规》在门缝漏风量计算时选用压差法计算公式：L=0.827×A×ΔP1/2×1.25=1.03375×A×ΔP1/2（1）式中L—正压漏风量，m3/s；0.827—漏风系数；A—总有效漏风面积，m2；ΔP—压力差，Pa；1.25—不严密处附加系数。

《高规》在通过门洞风量计算时选用流速法计算公式：Q=F×W×m（2）式中Q—正压风量，m3/s；W—门洞断面风速，m/s；F—每档开启门的几何断面积，m2；m—同时开启门的数量。

1.2.2文献[2]在门缝漏风量计算时选用计算公式：L'=α'×A×（2×ΔP/ρ）1/2=0.6×A×（2×ΔP/1.2）1/2=0.7746×A×ΔP1/2（3）式中L'—文献[2]的正压漏风量；α'—流量系数，一般取α'=0.6～0.7；ρ—气体密度，1.2kg/m3；其它符号同前。

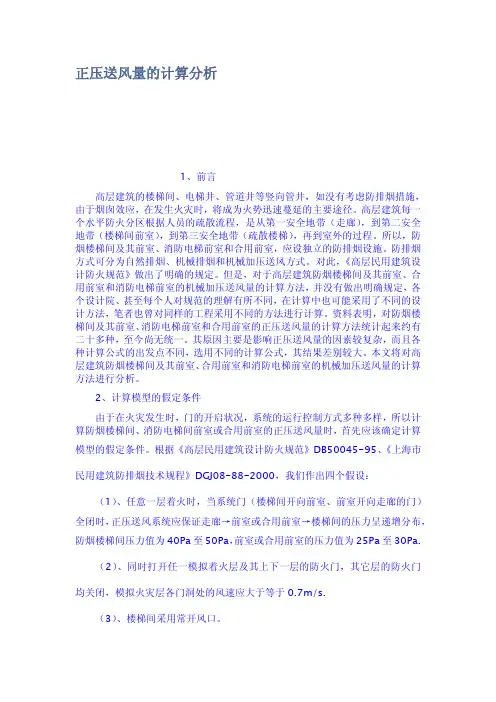

关于正压送风量计算方法的分析研究摘要：本文在高层民用建筑的防烟楼梯间及其前室、合用前室和消防电梯前室的正压送风量计算中引入最小余压慨念，并对几种状况的正压送风量进行了计算和讨论。

论述了正压送风量受门、送风口的开启状况的影响外，还受前室电梯数量、门缝宽度、门洞的风速等诸因素影响，因此必须对正压送风量进行认真计算。

关键字：正压送风消防电梯前室防烟楼梯间1、问题提出1.1 《高规》[1]第8.3.2条“高层建筑的防烟楼梯间及前室、合用前室和消防电梯前室的机械加压送风量应由计算确定，或按表8.3.2-1至表8.3.2 -4的规定确定。

当计算和本表不一致时，应按两者中较大值确定。

”该条条文说明明确指出“采用机械加压送风时，由于建筑有各种不同条件，如开门数量、风速不同，满足机械加压送风条件亦不同，宜首先进行计算，但计算的加压送风量不能小于本规范表8.3.2-1～8.3.2-4的要求。

”因是“宜”首先进行计算，现在大部分设计人员为避免繁杂的计算，在机械加压送风（以下简称正压送风）设计时不是首先进行计算，而是直接套用《高规》表8.3.2-1至表8.3.2 -4的规定值，结果使许多工程的正压送风量偏小。

1.2 选用不同送风量计算公式所引起的误差1.2.1 《高规》在门缝漏风量计算时选用压差法计算公式：L=0.827×A×ΔP1/2×1.25=1.03375×A×ΔP1/2 （1）式中L—正压漏风量，m3/s；0.827—漏风系数；A—总有效漏风面积，m2；ΔP—压力差，Pa；1.25—不严密处附加系数。

《高规》在通过门洞风量计算时选用流速法计算公式：Q=F×W×m （2）式中Q—正压风量，m3/s；W—门洞断面风速，m/s；F—每档开启门的几何断面积，m2；m—同时开启门的数量。

1.2.2 文献[2]在门缝漏风量计算时选用计算公式：L'=α'×A×（2×ΔP/ρ）1/2=0.6×A×（2×ΔP/1.2）1/2=0.7746×A×ΔP1/2 （3）式中L'—文献[2]的正压漏风量；α'—流量系数，一般取α'=0.6～0.7；ρ—气体密度，1. 2kg/m3；其它符号同前。

怎么计算洁净室正压送风量在各种有关洁净室的设计手册中，对于洁净室正压的计算都列出了复杂的计算过程。

那么对于那些从事洁净室建造的工程师们而言，是否有更为快速和简单的计算方法？在过去的30年里，洁净室技术经历了快速的发展，在汽车工业，微系统技术，生物技术，表面技术，制药医疗，半导体工业等许多工业分支中，都已开发出了适合自己的洁净室技术。

无论何种洁净室技术，都有些基本的原则和要求是大家所必须都要遵循的，比如说正压控制。

所有的洁净室，可以有很多不同的标准和要求，但是如果没有正压，那么一切室内环境标准和要求都没有存在的基础。

各种设计手册中复杂的计算方法并不适合现场施工技术人员的需求，在我所参加的洁净室建造项目中，基本上工程师们都在靠经验估算，并没有比较准确而且又简单的洁净室正压风量计算方法。

简单快速的正压送风量计算法一个密闭良好的洁净室，在使用过程中，主要的漏风途径有以下四种：门、窗缝隙的漏风；开门时的漏风；风淋室、传递窗的漏风；室内工艺排风。

1、缝隙漏风量计算计算方法一：v=1.29(△P)1/2△V=S*v△P：洁净室内外压力差（Pa）v：从缝隙处流过的风速(m/s)S：缝隙面积（m2）V：通过缝隙的泄漏风量（m3/h）例：假设条件：房间正压20pa，门缝长度3.6m，窗缝长度40m，假设缝隙宽度0.01m门缝隙面积S1=0.01*3.6=0.072m2，窗缝隙面积S2=0.002*40=0.08m2泄漏风量V=s*v=(S1+S2)*3600*1.29*(△P)1/2=(0.072+0.08)*3600*1.29*(2 0) 1/2=3157m3/hr计算方法二：压差法计算方式：L=0.827×A×（ΔP）1/2×1.25=1.03375×A×（ΔP）1/2式中L—正压漏风量(m3/s)；0.827—漏风系数；A—总有效漏风面积(m2)；ΔP —压力差(Pa)；1.25—不严密处附加系数2、开门的泄漏风量假设条件：房间正压ΔP=20Pa，门面积S3=0.9*2.00=1.8m2，风速v=1.29(△P) 1/2=5.77m/s, 开启次数n=1次/hr，开启时间t=5s 泄漏风量Q=S3*v*t*n=1.8*5.77*5*1*=51.93 m3/h每小时开一次门，开5秒，泄漏空气量51.93 m3/h3、风淋室与传递窗的空气泄漏量假设条件：风淋室体积15m3，密闭无缝隙开闭顺序为(1)开→ (1)关→ (2)开→ (2)关，如图1风淋室开闭顺序图图1 风淋室开闭顺序图。
