高新区中和大道道排工程施工组织设计目录第一章施工方案与技术措施 (3)（一）本工程采用的主要技术规范 (3)（二）编制依据 (3)（三）工程概况及特点 (3)（四）施工准备 (4)（五）施工时间安排及配合措施 (6)（六）总体施工方案 (6)（七) 挖填土石方工程施工技术方案 (7)（八）市政管网工程施工技术方案 (15)（九）电力浅沟工程施工技术方案 (47)（十）道路工程施工技术方案 (55)（十一）桥梁工程施工技术方案 (105)（十二）脚手架及安全防护施工方案 (114)（十三）施工现场临时用水用电工程 (115)第二章质量控制措 (117)（一）质量管理方针及目标 (117)（二）工程质量的控制标准 (117)（三）质量管理体系 (118)（四）保证质量的技术措施 (121)（五）工程质量的控制措施 (122)第三章施工总平面图 (127)第四章安全和文明施工措施 (128)（一）安全施工措施 (128)第五章工期进度计划与措施 (133)（一）工期目标 (133)（二）主要工程项目进度计划控制 (133)（三）确保工期措施 (133)第六章劳动力安排计划 (136)第七章主要施工机械设备配备 (136)（一）劳动力资源投入计划及其保证措施 (136)（二）劳动力调配计划 (136)（三）材料投入的保证措施 (138)（四）主要施工机械设备配备及保证措施 (139)第八章环境保护管理体系与措施 (140)（一）环境保护管理体系 (140)（二）环境保护措施 (141)（三）水质保护 (141)（四）大气污染和噪声防治 (142)（五）弃渣和垃圾处理 (142)（六）施工区水土保持及营地绿化 (142)第九章廉政建设措施 (143)第十章民工工资支付保证措施 (143)第十一章成品保护措施 (144)附表一拟投入本工程的主要施工设备表附表二拟配备本工程的试验和检测仪器设备表附表三劳动力计划表附表四计划开、竣工日期和施工进度网络图（或横道图）附表五施工总平面图第一章施工方案与技术措施（一）本工程采用的主要技术规范1 《四川省城市园林绿化技术操作规程》DB51/50016—19982 《建筑装饰装修工程质量验收规范》GB50210—20013 《建筑施工安全检查标准》JGJ59—996 《建筑设计防火规范》GB J16-877 《安全防范工程程序与要求》GA/T75-948 《建筑电气安装分项工程施工工艺标准》533-19969 《公路桥涵施工技术规范》JTJ041-200010《公路路基施工技术规范》JTJ033-9511《公路路面基层施工技术规范》JTJ034-200012《公路土工试验规程》JTJ051-9313《公路工程水泥混凝土试验规范》JTJ053-9414《公路工程石料试验规范》JTJ054-9415《公路工程质量检验评定标准》JTJ071-9816《公路工程施工安全技术规范》JTJ076-9517《市政道路工程质量检验评定标准》CJJ1-9018《建筑地基技术规范》JGJ79-200219国家标准、行业标准、施工技术规范、施工图的要求、工程质量评定标准及操作规程20 执行国家现行的设计规范和相关工程施工质量及验收规范：国家现行设计、施工验收规范（如有最新的规范则按最新规范执行）。

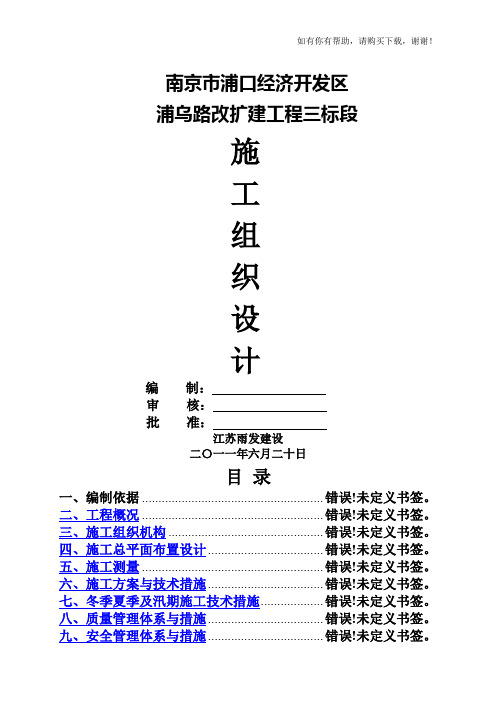

南京市浦口经济开发区浦乌路改扩建工程三标段施工组织设计编制：审核：批准：江苏雨发建设二〇一一年六月二十日目录一、编制依据 ....................................................... 错误!未定义书签。
二、工程概况 ....................................................... 错误!未定义书签。
三、施工组织机构 ............................................... 错误!未定义书签。
四、施工总平面布置设计................................... 错误!未定义书签。
五、施工测量 ....................................................... 错误!未定义书签。
六、施工方案与技术措施................................... 错误!未定义书签。
七、冬季夏季及汛期施工技术措施................... 错误!未定义书签。
八、质量管理体系与措施................................... 错误!未定义书签。
九、安全管理体系与措施................................... 错误!未定义书签。
十、交通疏导维护措施....................................... 错误!未定义书签。
十一、环境保护管理体系与措施....................... 错误!未定义书签。
十二、工程进度计划与措施............................... 错误!未定义书签。
一、编制依据1、浦乌路改扩建工程招标文件、补遗书等招标资料。
2、踏勘工地现场，自行调查工地周边环境条件所了解的情况和收集的信息。
高新区市政道路工程施工组织设计(城市主干路、沥青路面)第一章工程概况第一节工程总体概况一、工程名称：某高新区综合保税区市政工程一标段：G1路（综保南路-西太路）二、建设地点：某高新区技术产业开发区三、施工范围：本次施工G1路西起综保南路，东至西太路，道路全长1651.707米，规划红线宽度60米，道路等级为城市主干路，设计车速60公里/小时。
四、计划工期：120日历天；五、质量要求：符合国家现行有关施工质量验收规范要求，并达到国家《建筑工程施工质量验收统一标准》合格标准。
第二节各专业设计概况一、道路工程1.主要技术指标：1）道路等级：城市主干路2）沥青混凝土路面设计使用年限：15年3）设计速度：60Km/h4）路面设计标准荷载：BZZ-1005）路面设计弯沉值：21.2（0.01mm）,铺路25.4（0.01mm）6）抗滑标准：横向里洗漱SFC60≥50，路面构造深度TD≥0.50 7）地震设防烈度：8度；涉及基本地震动峰值加速度值：0.20g 2.平面设计道路平面按照规划线位布设，全线为直线，本次设计道路西起综保南路，东至西太路，设计道路全长1651.707米。
根据规划，本道路在交叉口通过压缩中央分隔带和绿篱带来实现渠化。
主路渠化从相交道路中线起，渠化长度为120m，渐变段长度为40m，铺路渠化从相交道路中线起，渠化长度为135米，渐变段长度为25米。
3.纵断面设计本次纵断面设计结合综合保税区竖向规划（中间成果），根据已设计道路高程，现状地面高程级道路排水要求进行综合考虑，尽量减少全线填挖方工程数量。
4.横断面设计(1)正常段横断面：中央分隔带宽6米，两侧主路各宽11米，两侧分隔带各宽1.5米，两侧铺路各宽7米，（机非混行），两侧路测带各宽7.5米，其中绿篱带宽2.5米，人行道宽3米，外侧绿化带宽2米，总宽60米。
道路横坡：主路为1.5%（坡向向外）；铺路为1.5%（坡向向内），人行道2%（坡向向内）。

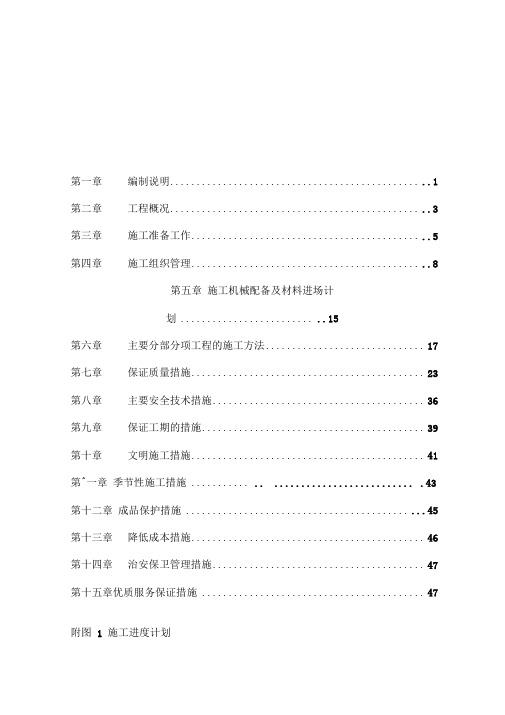

第一章编制说明............................................... ..1第二章工程概况............................................... ..3第三章施工准备工作........................................... ..5第四章施工组织管理........................................... ..8第五章施工机械配备及材料进场计划 ......................... ..15第六章主要分部分项工程的施工方法 (17)第七章保证质量措施 (23)第八章主要安全技术措施 (36)第九章保证工期的措施 (39)第十章文明施工措施 (41)第^一章季节性施工措施 ........... .. .......................... .43第十二章成品保护措施 .......................................... (45)第十三章降低成本措施 (46)第十四章治安保卫管理措施 (47)第十五章优质服务保证措施 (47)附图1 施工进度计划附图2 平面布置图第一章编制说明一、编制说明我们作为专业施工企业，具有丰富的施工经验，多次获得优质工程奖。
具有雄厚的技术力量，优良的质量保证能力，强大的机械设备优势和实力，完全有能力干好本工程。
对承建南京某新区标准厂房D01 栋工程，我们具有极大的热忱，对与建设单位的合作充满诚挚的意愿。
在收到招标文件后，我们组织有关人员认真阅读图纸，仔细了解现场情况，编制了《本施工组织设计》。
我们承诺：如我们中标，我们会克服一切困难，发扬我们的优良传统，以本工程作为公司的重中之重，全力以赴，以雄厚的企业整体实力为依托、精良的技术装备和丰富的管理经验为后盾，根据提供的资料进一步地优化施工方案，以先进科学的施工管理技术，更加合理地调动各种资源，保证以优良的质量、快捷的工期、先进的施工管理水平和真诚的服务，按时交出令业主满意的工程。

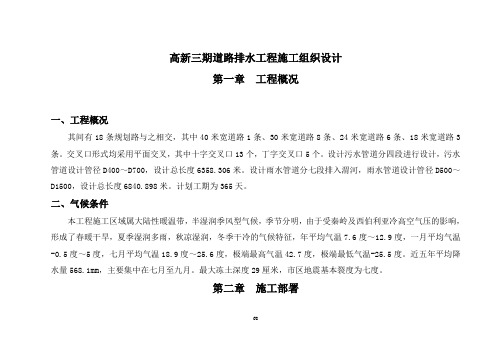

高新三期道路排水工程施工组织设计第一章工程概况一、工程概况其间有18条规划路与之相交，其中40米宽道路1条、30米宽道路8条、24米宽道路6条、18米宽道路3条。
交叉口形式均采用平面交叉，其中十字交叉口13个，丁字交叉口5个。
设计污水管道分四段进行设计，污水管道设计管径D400～D700，设计总长度6358.306米。
设计雨水管道分七段排入渭河，雨水管道设计管径D500～D1500，设计总长度6840.898米。
计划工期为365天。
二、气候条件本工程施工区域属大陆性暖温带，半湿润季风型气候，季节分明，由于受秦岭及西伯利亚冷高空气压的影响，形成了春暖干旱，夏季湿润多雨，秋凉湿润，冬季干冷的气候特征，年平均气温7.6度～12.9度，一月平均气温-0.5度～5度，七月平均气温18.9度～25.6度，极端最高气温42.7度，极端最低气温-25.5度。
近五年平均降水量568.1mm，主要集中在七月至九月。
最大冻土深度29厘米，市区地震基本裂度为七度。
第二章施工部署68一、本工程施工阶段划分根据本工程特点，本工程施工划分为三个施工阶段：第一阶段：施工便道的修建及临设搭建，人员及机械进场。
第二阶段：主体工程施工（一）土石方工程施工及箱涵施工；（二）排水工程施工；（三）道路及路面、附属工程施工第三阶段：场地清理、竣工验收、人员及机械退场等。
二、施工人员、机械设备、主要材料运到施工现场的方法（一）施工人员的动员周期1、施工人员分为先遣人员、项目经理部人员和各工程队人员三类，将按施工进度需要分批进入施工现场。
2、先遣人员主要从事驻地和施工场地内的“三通一平”工作，及与当地接洽有关事宜，熟悉有关情况，为施工队伍全面进场作好准备。
项目部主要为管理人员，即本合同段指挥机构的人员，对本合同段施工的内、外工作68全面负责。
他们将作为先遣人员做好准备进场。
3、各工程队主要是指本合同段中各分项工程的具体施工人员，如施工员、技术员、机械操作员等，他们将在其施工范围内搭建临时工棚作为人员和设备驻地、材料存储。
【建筑工程设计】南京高新区国际俱乐部工程施工组织设计xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv编制说明一、编制原则1、坚持贯彻公司质量方针“建时代精品，筑苏中丰碑”。
2、认真贯彻国家对工程建设的各项方针和政策，严格执行工程建设程序。
3、严格遵照工程建设标准强制性条文和现行施工验收规范组织施工。
4、将网络计划等工程管理技术和软件运用到工程管理中。
5、充分利用现有施工机械和设备，扩大机械施工范围，提高机械化作业程度，改善劳动条件，提高劳动生产率。
6、科学地规划施工现场，减少物资的二次搬运和人工运距。
7、始终坚持“安全第一，预防为主”原则，加强安全管理，不断提高文明施工水平，促步实现施工现场的美化要求。
8、本施工组织设计只针对本工程招投标文件所招标的范围进行策划。
二、编制依据1、业主和本工程招标文件的要求。
2、同济大学建筑设计研究院所设计的南京高新区国际俱乐部施工图纸。
3、国家建设部发布的现行建筑施工验收规范和强制性标准条文。
4、国家、江苏省等建设主管部门颁发的现行安全技术规程和规定、行业标准、标准图集等。
5、南京高新区国际俱乐部总平面图及南京市的有关管理要求。
6、我公司对施工现场的勘查情况纪要。
7、江苏省预算定额和造价信息，以及招标文件中的工程量清单和根据施工图所做的概算。
8、本公司《质量手册》、《质量管理制度》、《作业指导书》等相关管理文件。
9、本公司历年来在类似工程施工中积累的技术资料和经验。
10、本工程所在地的市场特点。
第一章工程概况●概述●建筑概况●结构概况●安装工程概况●施工现场概述1.1 概述本工程由南京高新技术经济开发总公司建设，施工图由同济大学建筑设计研究院设计，工程位于南京高新开发区内，总建筑面积14700㎡。
1.2 建筑概况本工程的建筑外形：如一个波浪形；地上四层、建筑高度15米；一层建筑高度5米，二层建筑高度3.3米，三层建筑高度3.3米，四层建筑高度3.4米；本工程室内±0.00标高相当于绝对标高20.5米；室内外高差为0.45米。
南京高新区软件园1-13—1-20地块土方工程施工组织设计建设单位：高新技术经济开发总公司监理单位：腾江工程建设监理公司施工单位：南化集团建设公司编制人：审核人：二〇〇六年十月十八日第一章工程概况及施工组织机构一、编制依据本工程施工组织设计依据是：1、国家现行的有关法规和政策。
2、我公司现有的技术力量、机械设备、施工管理水平及施工经验。
二、工程概况南京高新区软件园1-13—1-20场地平整工程位于南京市高新区内，该工程中包括高新区软件园纬八路南地块与高新区软件园纬七路南地块,两地块相邻,中间有星火路相隔,土方平整面积约19万 m2。
工程主要工程量为：１、纬八路南地块：（1）、清表：38266m2（2）、挖方：73608.46m3（3）、填方：73939.17m3（4）、缺方内运：330.71m3;2、纬七路南地块：（1）、清表：150000m2（2）、清淤：3600m3（3）、挖方：137965m3（4）、填方：275483.3m3（5）、缺方内运：137518.3m3;本工程的计划工期为40日历天三、工程范围及规模土石方工程工作内容包括：1、施工前期准备工作；2、清除土面区的植物土、树根、建筑垃圾和宅基处理；3、进行沟塘处理；4、工程范围内超高部分土石体的挖除量；5、回填作业前，对清理的原地面按要求进行碾压；6、土方回填；7、业主及监理指示的其他工程。
四、工程的主要特点（1）、本工程场地宽阔，开挖、回填土石方量大，工期紧。
（2）、土石方回填、碾压过程中，对设计地面标高的控制要求较高。
（3）、场区内有沟塘、植物土、树根、建筑垃圾和宅基（建议）进行处理。
（4）、本标段挖土及回填主要场内土方约34.94万m3（5）、施工场地大，开挖、回填相互交叉施工，工程测量复杂，难度大，需精心施工。
五、施工关键和主要对策1、工程的重点和难点（1）、工程内容多，交叉作业多，投入的设备、人员多，需要加强管理，合理组织施工，这是确保按期完工的重点。
编制说明一、编制原则1、坚持贯彻公司质量方针“建时代精品，筑苏中丰碑”。
2、认真贯彻国家对工程建设的各项方针和政策，严格执行工程建设程序。
3、严格遵照工程建设标准强制性条文和现行施工验收规范组织施工。
4、将网络计划等工程管理技术和软件运用到工程管理中。
5、充分利用现有施工机械和设备，扩大机械施工范围，提高机械化作业程度，改善劳动条件，提高劳动生产率。
6、科学地规划施工现场，减少物资的二次搬运和人工运距。
7、始终坚持“安全第一，预防为主”原则，加强安全管理，不断提高文明施工水平，促步实现施工现场的美化要求。
8、本施工组织设计只针对本工程招投标文件所招标的范围进行策划。
二、编制依据1、业主和本工程招标文件的要求。
2、同济大学建筑设计研究院所设计的南京高新区国际俱乐部施工图纸。
3、国家建设部发布的现行建筑施工验收规范和强制性标准条文。
4、国家、江苏省等建设主管部门颁发的现行安全技术规程和规定、行业标准、标准图集等。
5、南京高新区国际俱乐部总平面图及南京市的有关管理要求。
6、我公司对施工现场的勘查情况纪要。
7、江苏省预算定额和造价信息，以及招标文件中的工程量清单和根据施工图所做的概算。
8、本公司《质量手册》、《质量管理制度》、《作业指导书》等相关管理文件。
9、本公司历年来在类似工程施工中积累的技术资料和经验。
10、本工程所在地的市场特点。
第一章工程概况●概述●建筑概况●结构概况●安装工程概况●施工现场概述1.1 概述本工程由南京高新技术经济开发总公司建设，施工图由同济大学建筑设计研究院设计，工程位于南京高新开发区内，总建筑面积14700㎡。
1.2 建筑概况本工程的建筑外形：如一个波浪形；地上四层、建筑高度15米；一层建筑高度5米，二层建筑高度3.3米，三层建筑高度3.3米，四层建筑高度3.4米；本工程室内±0.00标高相当于绝对标高20.5米；室内外高差为0.45米。
楼地面：主要有水泥楼地面、防滑地砖楼地面、花岗岩地面、地砖楼地面、架空硬木地板楼地面、防静电活动地板楼地面，具体内容待二次装修施工时确定。
建筑工程设计高新区产业大道市政工程施工组织设计技术标高新区科技新城东片区基础设施建设项目（一期工程）产业大道市政工程施工一标段施工组织设计年月日目录第一章编制说明 (1)第一节编制目的 (1)第二节编制依据 (1)第三节本工程施工采用的主要标准 (1)第二章工程概况 (2)第一节工程基本情况 (2)第二节工程简介 (2)第三节主要工程内容 (2)第三章施工部署和现场平面布置 (3)第一节实施目标 (3)第二节施工顺序 (3)第三节现场平面布置和安全文明施工措施 (3)第四节施工准备计划 (5)第四章主要机具、设备和劳动力的配置 (6)第一节施工设备配置 (6)第二节劳动力配置 (7)第五章项目经理和主要技术、管理人员的配备 (8)第六章工期、工程进度计划及进度保证措施 (12)第一节工期目标 (12)第二节施工进度计划安排 (13)第三节施工进度计划控制 (13)第四节施工进度计划保证措施 (14)第五节强化施工进度计划管理和协调 (21)第六节定期生产检查及生产会议 (22)第七节生产资金的保证及建立监督机制 (22)第七章主要分部、分项施工方案和方法 (23)第一节雨、污水管道工程 (23)第二节雨水箱涵施工 (29)第三节道路工程 (34)第四节桥涵工程 (48)第五节照明工程 (58)第六节交通工程 (59)第八章重点（关键）和难点工程的施工方案、方法及其措施 (62)第一节混凝土施工的温度控制 (62)第二节主要分部分项工程操作方法 (63)第九章采用新技术、新工艺，提高质量、缩短工期降低造价 (67)第一节从技术上保证进度 (68)第二节推广采用新技术、新工艺，组织好施工生产 (68)第三节新技术、新工艺的应用和计划 (69)第十章冬、雨季施工措施 (70)第一节雨季施工措施 (70)第二节冬季施工措施 (72)第十一章工程质量等级、质量保证体系与措施 (75)第一节质量目标及质量计划 (75)第二节项目部质量管理责任 (76)第三节质量计划控制点设置 (77)第四节施工过程质量控制 (80)第五节抓分项工程的质量管理 (83)第六节施工质量检验与评定 (84)第七节最终交工检查验收 (86)第十二章施工安全和安全保证措施 (87)第一节安全目标 (87)第二节安全管理的意义 (87)第三节安全管理的原则 (87)第四节安全管理手段 (87)第五节安全生产岗位责任制 (88)第六节安全生产保证措施 (100)第十三章文明施工措施 (103)第一节文明施工目标 (103)第二节建立文明施工领导小组 (103)第三节文明施工管理措施 (104)第四节文明施工创卫措施 (105)第十四章附表 (106)（1）施工总平面布置图（2）主要机具、设备配备表（3）劳动力配置（4）项目经理和主要技术、管理人员的配备（5）施工进度计划横道图（6）工期保证体系框图（7）质量管理体系框图（8）安全生产管理组织机构图第一章编制说明第一节编制目的本施工组织设计是依据《高新区科技新城东片区基础设施建设项目（一期工程）产业大道市政工程》施工设计图纸及招标文件并结合现场的实际情况编制而成的，本施工组织设计编制的目的是：为高新区科技新城东片区基础设施建设项目（一期工程）产业大道市政工程（一标段）的施工，提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的施工任务。
泰山大道地通道施工组织设计0516北部新区泰山大道东段人行过街系统工程（地下通道）施工组织设计建设单位：编制单位：编制：审核：批准：日期：一、编制依据及原则 (1)1、编制依据 (1)2、编制原则 (3)二、工程概况 (4)三、施工部署： (5)1、管理目标： (5)2、现场施工组织机构 (6)3、工程项目各工种负责人职能 (8)4、项目班子高效运行的保障措施 (10)5、技术准备 (12)6、主要劳动力计划： (13)7、主要机具使用计划 (14)8、施工进度计划 (17)四、主要分部分项工程施工方法 (18)（一）施工测量： (18)（二）基坑开挖、土方外运： (19)（三）施工道路、供排水布置： (20)（四）基坑开挖施工程序及方法 (21)（5）路基挖土石方施工 (23)9.2沥青混凝土施工技术要求 (38)钢筋笼运输及安装 (51)五、地道主体结构工程施工 (60)1、地道主体结构工程概况 (60)2、施工组织 (60)3、主体结构施工程序 (61)4、主体结构施工方法 (61)六、水电安装工程： (73)七、质量保证体系及措施 (74)八、安全保证措施和安全保证体系 (79)(一)安全控制 (79)(二)安全保证体系 (80)(三)安全保证具体措施 (81)(四)施工临时用电安全 (85)（五）高处作业安全 (89)九、文明施工保证措施 (92)（一）、文明施工目标 (92)（二）、组织机构的建立 (92)（三）、文明施工保证措施 (93)十、地下管网保护措施 (99)十一、环境保护管理措施 (99)一、环保及环卫目标 (99)二、组织机构的建立 (100)三、环境保护及环卫管理的保证措施 (100)十二、施工进度计划及保证措施 (107)十三、雨季施工措施 (113)十四、平面布置 (122)（一）、施工总平面布置原则 (122)（二）、施工总平面布置（见附图） (122)（三）、施工场地围挡 (123)十五、交通组织措施 (123)一、编制依据及原则1、编制依据1.1、《北部新区泰山大道东段人行过街系统工程（地下通道）》的道路工程、结构工程、排水照明工程施工设计图。
南京高新区华新路建设工程（发展路—建新路）施工组织设计二○○九年四月编制人：审核人：审批人：目录1、总体概述 (4)1.1工程概况 (4)1.2施工组织总体设想、方案针对性及施工段划分 (5)1.3施工准备 (7)2、施工现场平面布置和临时设施、临时道路布置 (9)3、施工进度计划和各阶段进度的保证措施 (12)3.l工程施工进度计划 (12)3.2工期保证措施 (12)3.3施工各阶段工期控制的内容及措施. (13)3.4关键工期保证措施 (14)4、各分部分项工程的施工方案及质量保证措施 (19)4.1路基施工 (19)4.2路面结构层施工 (22)4.3侧平石 (32)4.4雨、污水管道施工 (33)4.5确保工程质量技术组织措施 (36)5、安全文明施工及环境保护措施 (41)5.1确保安全生产的技术组织措施 (41)5.2确保文明施工的技术组织措施 (44)5.3环境保护措施 (46)6、项目管理班子的人员配备、素质及管理经验 (47)7、劳动力、机械设备和材料投入计划 (48)7.1劳动力投入和进场计划 (48)7.2机械设备的投入和进场计划 (49)7.3主要材料进场计划及其保证措施 (51)8、关键施工技术、工艺及工程项目实施重点、难点和解决方案 . 539、雨季施工、已有设施、管线的加固、保护等特殊情况下的施工措施 (55)9.1雨季施工措施 (55)9.2已有设施、管线的加固、保护等特殊情况下的施工措施5710、新技术、新产品、新工艺、新材料应用 (58)1、总体概述1.1工程概况1.1.1依据招标文件，本工程为南京高新产业区三期市政道路及排水工程，道路南接发展路，北接建新路，道路全长355.67m（净长343.67m），路面宽28m，其中主车道18m宽，人行道5m宽。
位于陆军指挥学院北侧。
1.1.2设计施工范围1.1.2.1本标段工程设计施工范围为：华新路（发展路-建新路）道路与排水工程。
其中人行道面层和基层不在本次招标范围（其下为素粘土分层压实，压实度不小于90%除外）。
1.1.2.2横断面设计1.1.2.2.1华新路道路红线宽度28m。
采用一块板形式，其中车行道18m，两侧人行道各5m（包含2*2m绿化带，2*3m人行道）。
1.1.3设计标准1.1.3.1道路设计时速：支路V=30km/h。
1.1.3.2道路路面设计以BZZ-100为标准轴载。
1.1.3.3车行道按沥青砼路面设计，使用年限为15年。
1.1.4车行道道路路面自上而下结构：3cm细粒式沥青砼、5cm 中粒式沥青砼、7cm粗粒式沥青砼、透油层、20cm厚二灰碎石基层（6：14：80）、20cm厚12%石灰土垫层、土路基。
1.1.5排水工程部分1.1.5.1包括雨、污水工程。
1.1.5.2管材：雨、污水管道采用S2级HDPE双壁波纹管，试验指标符合国标GB/T17492.1-2004，橡胶圈接口。
1.1.5.3施工内容包括沟槽土方开挖、基础垫层、管道安装铺设、接口、检查井等。
1.2施工组织总体设想、方案针对性及施工段划分1.2.1施工组织总体设想本着“先地下、后地上”的原则，首先安排路床整形，管道施工，检查井施工。
其中管道工程适时根据天气情况采取随挖随安的方法。
完成地下工程后，全面转入路面结构层施工:12%石灰土基层、二灰碎石基层。
各阶段施工在时间和空间上要充分紧凑搭接，循序推进，严格落实其标段的进度计划。
待基层全部施工养护完成后统一施工沥青砼面层。
1.2.2方案针对性为了确保工程优质如期建成，本标段公司组建高效精干的项目经理部及相应的组织机构，选派具有建设部二级建造师以上（项目经理）资质、懂技术、善管理、责任心强、组织能力强的周志辉同志担任项目经理，作为公司该项目的代表，全面负责该项目的质量、进度、成本管理工作。
另设工程师兼生产副经理一名，负责该项目的技术、质量、生产进度及安全管理工作。
经营副经理一名，负责该项目的经营管理和后勤保障等工作。
1.2.2.1项目部下设四部二室，即：1.2.2.1.1质量、技术部:具体负责工程技术、测量、质量控制检查、资料管理等工作。
1.2.2.1.2生产安全部:具体负责现场的人员、设备、材料的调配、施工进度及安全文明施工等项工作。
1.2.2.1.3土工试验室:具体负责土工试验分析与检验工作.1.2.2.1.4物资设备部：具体负责工程材料的采购、保管发放、设备管理、维修，保养及调运等工作.1.2.2.1.5经营管理部:负责工程预算、结算、财务等项工作.1.2.2.1.6综合办公室：现场保卫、生活保障、对外关系协调、文档管理.1.2.2.2根据该项目工程的特点，组建土方机械化队、管道队、路基队、路面队四个作业队.即：1.2.2.2.1土方机械化队：负责场地清理、碾压、土方整平及坑槽开挖、土方运输.1.2.2.2.2管道队：负责道路以下雨污水管道施工.1.2.2.2.3路基队：负责路基整形处理、石灰土及二灰碎石施工.1.2.2.2.4路面队：负责沥青砼路面的摊铺、路缘石、人行道板铺设.1.2.2.3施工现场组织机构框图依据招标文件及设计文件，本标段华新路工程工程全长约355m，里程较短，实际施工中拟将全线作为一个施工由北向南搭接施工。
1.3施工准备1.3.1技术准备1.3.1.1开工前，组织现场所有管理人员熟悉与会审图纸，学习有关规程、规范和标准，认真编制施工组织设计和施工技术措施，组织技术交底.1.3.1.2编制施工预算及分部工程工料分析.1.3.1.3做好主要构配件的统计计划，提出加工、定货数量、规格及需用日期.1.3.1.4甲方指定取土地点后，积极做好有关试验，现场取样，做出路基填土最大干密度、最佳含水量、砂浆、砼配合比、二灰碎石和石灰土强度和压实度等实验，以指导施工.1.3.1.5签订合同进场后立即组织测量人员进行接桩及复测工作并根据施工需要进行加密，按图纸要求放出道路中线，并标出管道等结构物的位置及轮廓，计算工程量，并及时报监理工程师审核认可.2、施工现场平面布置和临时设施、临时道路布置2.1施工用水、生活用水以城市自来水为主，采用DN50镀锌管；施工用电现场就近接入采用BV3*10+2*6铜芯导线架空沿线布设,同时配备1台柴油发电机备用；2.2施工平面布置:项目部拟设在交通方便处，基本位置：拟建在拟建华新路桩号K0+030中心位置西侧20m处，采取搭设彩钢板房屋。
并平整一块场地作为拌和站和材料、机械设备堆场，铁栅栏围墙。
2.4临时道路设置:施工道路根据施工需要沿线布置并加强维护。
2.5临时用地表（5）临时用地表南京高新区泰山园区华新路建设工程工程3、施工进度计划和各阶段进度的保证措施3.l工程施工进度计划3.1.1工期目标：依据招标文件要求，本工程要求工期为60天。
具体计划开、竣工日期和施工进度横道图详见表（3）3.2工期保证措施为保证标段工程按计划完成全部施工任务，建立项目经理部，具体落实施工工期保证措施，并从组织上保证本工程的顺利实现.3.2.1项目经理部工期控制的主要措施3.2.1.l实行项目法管理，成立项目经理部，安排有施工及管理经验的人员组成一个强有力的指挥班子.以项目经理为核心的管理者代表与公司法人签订承包合同，引入竞争机制，实行工程承包制，确保本工程中标后，实现“工期、质量、成本”的三大控制.3.2.1.2为保证总工期的顺利实现，项目经理部严格按照工程实际情况重新编制实施性进度网络计划，并照此组织施工，且以此为依据，编制月、旬、日作业计划.3.2.1.3按中标总计划工期，制订各分部工程目标计划和相应措施.全面编制项目总工期、阶段工期和工序作业期三级网络计划，并向所涉及工期的直接、间接施工队伍分解落实.3.2.1.4每天召开工地碰头会，由项目经理负责，召集各职能部门人员和施工作业队长，检查当天完成情况，部署第二天王作安排，对施工中提出的问题及时处理，对第二天可能出现的问题及时采取对策，对物资供应和劳动力安排做好充分准备，对于农忙季节提前落实劳动力，保证施工生产的正常进行.3.2.1.5以网络法科学组织施工，提高时空利用率，推行立体、平行、交叉作业法，实现上下左右、前后内外、多种工序相互穿插，紧密衔接，最大限度地缩短工期，提高工效.并充分利用网络计划的自由时差，均衡资源利用，实现最优生产.3.2.1.6合理安排劳动力，实行二班制作业：节假日不休息.积极关注并搜集气象资料，对天气情况提前考虑，早做安排.3.2.1.7积极采用各种新工艺、新技术施工：不断优化、调整项目技术方案，促进工期提前；加强机械化施工程序，提高工效.3.2.l.8各种材料保证及时充足供应，各种周转材料储备充足，各类型机，械设备保养运转良好，保证施工在最优状态下进行.3.2.1.9加强各工种之间的协调，特别是机械化队与其他施工队配合，从总体布置上合理安排，以保证工期.3.2.1.10协调好与地方的关系，加强同甲方驻工地代表及监理的联系，对图纸疑问、设计变更、社会因素等影响进度的问题提前考虑，积极协商解决，以确保工程工期.3.3施工各阶段工期控制的内容及措施.3.3.l编制施工阶段进度控制工作细则.3.3.1.1确定施工队伍进度目标分解图.3.3.1.2确定施工阶段进度控制的主要工作内容和深度.3.3.l.3明确人员的具体分工，将工期目标落实到具体的责任人.3.3.l.4确定与进度控制有关的各项工作的时间安排，总的工作流程，并严格安排实施.3.3.1.5确定进度控制所采取的具体措施，包括进度计划检查日期，收集数据方式，进度报表形式，统计分析方法等，并付诸实施.3.3.1.6对进度目标的实现采取风险分析，从而确定应急措施.3.3.1.7确定尚待解决的问题，提前做好准备.3.3.2在实施进度计划时，随时注意施工进度计划的关键控制点，了解进度实施的动态情况.3.3.3及时分析各种进度统计分析资料和进度控制报表，对收集的进度数据进行整理和统计，将计划与实际进度比较，从中发现是否出现进度偏差，采取相应的纠正措施，及时进行进度调整，保证进度计划的实现.3.3.4严格进行进度检查，做好工程施工记录，建立相应的进度奖惩措施.3.3.5组织定期的现场会议，及时分析、通报工程施工进度状况、协调各施工队之间的生产活动，督促指导各单位执行.3.4关键工期保证措施根据各个工作点的逐步展开进行计划的落实使工程施工运转有控制、有组织、有步骤地进行.3.4.1从机构组织、人员配备和机械配置上保证：公司指定多名高工组成精干的指挥小组，统一指挥，协调本标段的施工.抽调精干人员、组成项目指挥部，选用较强的技术力量和先进齐全的设备，投入本标段的施工，以保证关键工期及总工期按时完成.3.4.2从计划安排上保证：按照工期要求，精心定制施工计划和实施方案，关键工序做好施工组织专项设计，合理安排分项工程的施工顺序，千方百计确保关键环节的完成时间，充分利用有利条件和时间，缩短作业流程，从各个环节上加快施工进度.每周制定一周施工计划，计划落实到工序，确保关键工序及总体工程按时完成.3.4.3从材料供应上保证：项目经理部设置专业付料管理人员负责材料的采购、运输、保管和供应工作，协调好供料问题.根据每周安排的施工进度计划，编制材料供应计划，确保需要，坚决杜绝停工等料的现象发生.3.4.4从安全生产上保证：加强职工法规教育，增强安全生产观念.根据该工程的特点制定相应的防触电伤人、防交通事故以及夏季防暑降温等各项措施的制度.项目经理部成立安全小组，设专职人员负责日常的安全检查、监督、保证施工顺利进行.我公司的安全生产检查工作由质量安全部组织的每月一次的普查和专项检查以及安全稽查进行的每两周一次的安全检查组成，加上该标段的检查制度的落实，确保工程万无一失.3.4.5从后勤供应上保证：加强机械设备和车辆保养、维修、保障施工正常运转.搞好职工食堂,防病治病，保障职工身体健康，保证正常的出勤率，以确保工期.3.4.6从技术上保证:本标段项目总工程师全面负责该标段的施工技术管理.项目经理部设置工程技术组负责人.负责制定专项施工方案，及时解决施工中遇见的问题：以方案指导施工，防止出现返工现象而影响工期.◆ 新型高强对拉横撑快捷模板施工工法（3）计划开、竣工日期和施工进度横道图页脚内容194、各分部分项工程的施工方案及质量保证措施4.1路基施工4.1.1测量放线4.1.1.1项目部在施工的全过程由始至终都将测量工作放在第一位，成立专职的测量小组并建立健全复测制度.对线型定位，沿线高程、各细部的几何尺寸都将十分严格的控制.4.1.1.2项目部在测量工作中将主要抓平面，轴线定位、中线高程控制及局部放样三个方面工作.4.1.1.3施工工序复测导线点水准点→建立测量控制网布水准控制点→放出道路中线和里程桩号→各部位的局部测量和放样4.1.1.4施工方法4.1.1.4.1对业主单位提供的导线点和水准点进行闭合复测(与设计人或监理进行会测).如差别较大，须从附近的国家高等级导线点和水准点引点，再进行复测.复测记录由业主及监理签认后方可正式施工.4.1.1.4.2测量控制网的布设：根据业主所提供的测量控制点及国家的有关测量规定和有关设计要求进行，同时结合各施工线路走向及工程施工需要，测定其标志桩点(起点、折点、直曲、曲中、曲直、终点)，并测做好护桩，以标志桩点作为测量控制网，以测量控制网作为该工程的平面、高程控制和施工测量放样的首级控制及依据，各点之间均应通视并进行闭合复测.4.1.1.4.3各种测量仪器、工具均按有关的质量管理规定，经有关部门进行检测合格，并取得有关质检部门的合格证书的才能使用.使用过程中有关人员应经常对所用仪器、工具进行自检自校，做好使用情况记录，使之保持在良好的状态下，并定期送有关部门检测.4.1.1.5施工放样测量4.1.1.5.1控制中线的施工测量方法：在测量控制点上采用一方位：一距离的极座标或交会等距测量方法测定其中线桩点位的正确位置，再用偏角法或其它测量方法贯通全线进行检查.确定其正确无误，符合规范及设计施工要求后，报送监理部门复核签证.根据设计图纸和所提供的各种有关资料及要求，在测量控制网及中线的基础上进行测定.4.1.1.5.2各种标高测量，由测量组负责，根据设计图纸及有关资料要求，在四等水准网的基础上进行测定.4.1.1.5.3各种施工放样、标高测量，均应符合有关的规范及设计施工要求，三级检查管理，最后由业主监理部门复核签证后才能进行下道工序的施工.4.1.1.5.4工程在施工过程中应注意保护好各种有关的测量点，并定期进行检查，如发现测量网点及其它测量点有变动或下沉，应及时通知测量组进行检测复核.4.1.1.6重点做好以下几方面的局部测量放样工作:4.1.1.6.1路面摊铺前控制标高复测.特别注意设计标高值的控制和摊铺机控制导线的控制.特别是与交叉路交接段前后单双变化段的接顺.4.1.1.6.2各管道的安装放样.放样一定要进行全线总体复核协调，不能在局部范围各自为政，避免构件尺寸不均匀.4.1.1.6.3管道的位置及高程控制要符合图纸要求，避免平面和高程偏差对与路面衔接的影响.4.1.2路基施工4.1.2.1路基施工顺序：测量放线、软基处理、(填方或弃方)路床碾压、整修边坡、边坡加固、分项验收。
