【CN209589785U】一种用于测量油水相渗曲线的实验装置【专利】

专利名称：检测油水界面的装置专利类型：实用新型专利
发明人：李华洋,陈家傲,刘琬玉申请号：CN201921909595.7申请日：20191107
公开号：CN210741611U
公开日：
20200612
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种检测油水界面的装置，它包括安装在待检测油罐或装置的固定支架，所述固定支架呈倒L型，其包括竖直设置的竖直固定架和水平设置的伸缩架；所述伸缩架顶端设置有多段伸缩杆，所述竖直固定架底部设置有收线绞盘，所述竖直固定架顶部设置有导向轮，所述收线绞盘内缠绕有电缆线，所述电缆线一端穿过收线绞盘与计算器相连，其另一端连接有电容传感器。

本实用新型与传统的油水界面检测装置相比，其结构简单，没有复杂的机械结构，易于维护，同时可以在工作过程中达到油水界面实时检测的目的，还可以通过收缩装置检测油罐中多个位置的油水界面。

申请人：长江大学
地址：430100 湖北省武汉市蔡甸区蔡甸街大学路111号
国籍：CN
代理机构：武汉开元知识产权代理有限公司
更多信息请下载全文后查看。

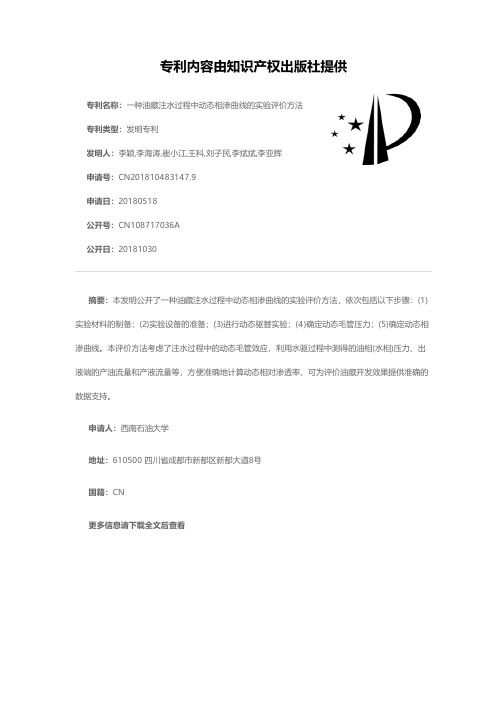

专利名称：一种油藏注水过程中动态相渗曲线的实验评价方法专利类型：发明专利
发明人：李颖,李海涛,崔小江,王科,刘子民,李斌斌,李亚辉
申请号：CN201810483147.9
申请日：20180518
公开号：CN108717036A
公开日：
20181030
专利内容由知识产权出版社提供
摘要：本发明公开了一种油藏注水过程中动态相渗曲线的实验评价方法，依次包括以下步骤：(1)实验材料的制备；(2)实验设备的准备；(3)进行动态驱替实验；(4)确定动态毛管压力；(5)确定动态相渗曲线。

本评价方法考虑了注水过程中的动态毛管效应，利用水驱过程中测得的油相(水相)压力、出液端的产油流量和产液流量等，方便准确地计算动态相对渗透率，可为评价油藏开发效果提供准确的数据支持。

申请人：西南石油大学
地址：610500 四川省成都市新都区新都大道8号
国籍：CN
更多信息请下载全文后查看。

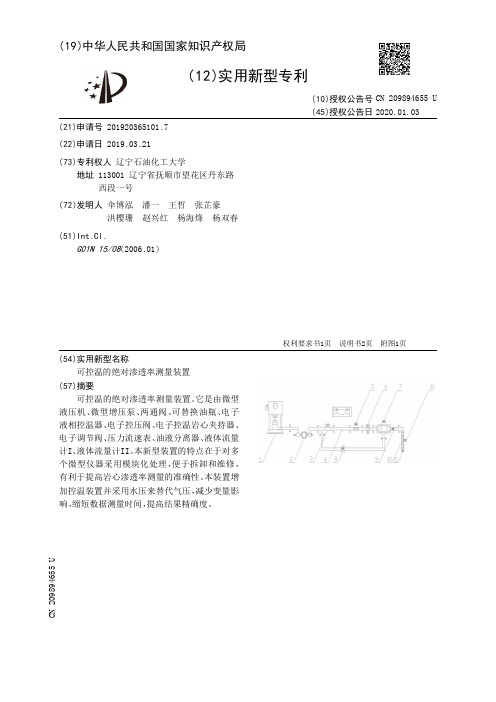

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920365101.7(22)申请日 2019.03.21(73)专利权人 辽宁石油化工大学地址 113001 辽宁省抚顺市望花区丹东路西段一号(72)发明人 伞博泓　潘一　王哲　张芷豪　洪樱珊　赵兴红　杨海烽　杨双春　(51)Int.Cl.G01N 15/08(2006.01)(54)实用新型名称可控温的绝对渗透率测量装置(57)摘要可控温的绝对渗透率测量装置。

它是由微型液压机、微型增压泵、两通阀、可替换油瓶、电子液相控温器、电子控压阀、电子控温岩心夹持器、电子调节阀、压力流速表、油液分离器、液体流量计I、液体流量计II。

本新型装置的特点在于对多个微型仪器采用模块化处理，便于拆卸和维修，有利于提高岩心渗透率测量的准确性。

本装置增加控温装置并采用水压来替代气压，减少变量影响，缩短数据测量时间，提高结果精确度。

权利要求书1页 说明书2页 附图1页CN 209894655 U 2020.01.03C N 209894655U权　利　要　求　书1/1页CN 209894655 U1.可控温的绝对渗透率测量装置，它是由微型液压机、微型增压泵、两通阀、可替换油瓶、电子液相控温器、电子控压阀、电子控温岩心夹持器、电子调节阀、压力流速表、油液分离器、液体流量计I、液体流量计II组成，其特征在于，所述的微型增压泵连接在微型液压机的右侧；所述的两通阀安装在微型增压泵；所述的可替换油瓶连接在两通阀的右侧，所述的电子液相控温器连接在可替换油瓶的右侧；所述的电子控压阀与电子液相控温器右端相连；所述的电子控温岩心夹持器连接在电子控压阀的右侧；所述的电子调节阀连接在微型增压泵的右下侧；所述的压力流速表连接在电子控温岩心夹持器的右侧；所述的油液分离器连接在压力流速表的右侧，液体流量计I连接在油水分离器的下侧，液体流量计II连接在油水分离器的右侧。

专利名称：一种测量装置
专利类型：发明专利
发明人：孙艳军,王星丹,王建,魏启明申请号：CN202111588030.5
申请日：20211223
公开号：CN114486630A
公开日：
20220513
专利内容由知识产权出版社提供
摘要：本发明公开了一种测量装置，包括：多个相连接的测量单元，多个所述测量单元分别用于对制冷剂‑润滑油饱和溶液的多个不同类型的参数进行测量，所述制冷剂‑润滑油饱和溶液的多个不同类型的所述参数包括所述制冷剂‑润滑油饱和溶液的黏度、所述制冷剂‑润滑油饱和溶液的表面张力及所述制冷剂‑润滑油饱和溶液的溶解度中的至少两种。

本申请减少了测量设备的数量，简化了测量步骤，减轻了人力成本，降低了工作人员的工作量。

申请人：西安交通大学
地址：710049 陕西省西安市碑林区咸宁西路28号
国籍：CN
更多信息请下载全文后查看。

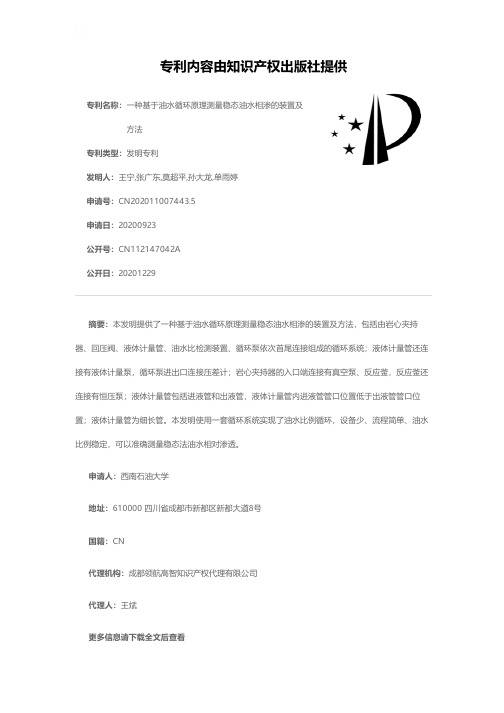

专利名称：一种基于油水循环原理测量稳态油水相渗的装置及方法
专利类型：发明专利
发明人：王宁,张广东,莫超平,孙大龙,单雨婷
申请号：CN202011007443.5
申请日：20200923
公开号：CN112147042A
公开日：
20201229
专利内容由知识产权出版社提供
摘要：本发明提供了一种基于油水循环原理测量稳态油水相渗的装置及方法，包括由岩心夹持器、回压阀、液体计量管、油水比检测装置、循环泵依次首尾连接组成的循环系统；液体计量管还连接有液体计量泵，循环泵进出口连接压差计；岩心夹持器的入口端连接有真空泵、反应釜，反应釜还连接有恒压泵；液体计量管包括进液管和出液管，液体计量管内进液管管口位置低于出液管管口位置；液体计量管为细长管。

本发明使用一套循环系统实现了油水比例循环，设备少、流程简单、油水比例稳定，可以准确测量稳态法油水相对渗透。

申请人：西南石油大学
地址：610000 四川省成都市新都区新都大道8号
国籍：CN
代理机构：成都领航高智知识产权代理有限公司
代理人：王斌
更多信息请下载全文后查看。

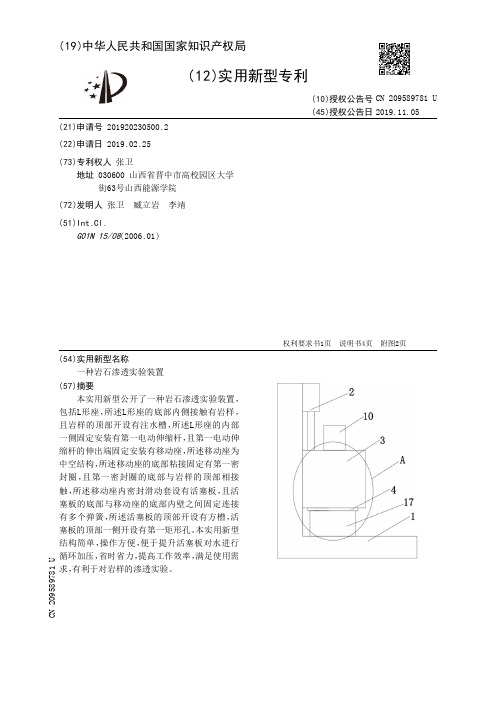

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920230500.2(22)申请日 2019.02.25(73)专利权人 张卫地址 030600 山西省晋中市高校园区大学街63号山西能源学院(72)发明人 张卫　臧立岩　李靖　(51)Int.Cl.G01N 15/08(2006.01)(54)实用新型名称一种岩石渗透实验装置(57)摘要本实用新型公开了一种岩石渗透实验装置，包括L形座，所述L形座的底部内侧接触有岩样，且岩样的顶部开设有注水槽，所述L形座的内部一侧固定安装有第一电动伸缩杆，且第一电动伸缩杆的伸出端固定安装有移动座，所述移动座为中空结构，所述移动座的底部粘接固定有第一密封圈，且第一密封圈的底部与岩样的顶部相接触，所述移动座内密封滑动套设有活塞板，且活塞板的底部与移动座的底部内壁之间固定连接有多个弹簧，所述活塞板的顶部开设有方槽，活塞板的顶部一侧开设有第一矩形孔。

本实用新型结构简单，操作方便，便于提升活塞板对水进行循环加压，省时省力，提高工作效率，满足使用需求，有利于对岩样的渗透实验。

权利要求书1页 说明书4页 附图2页CN 209589781 U 2019.11.05C N 209589781U权　利　要　求　书1/1页CN 209589781 U1.一种岩石渗透实验装置，包括L形座(1)，所述L形座(1)的底部内侧接触有岩样(17)，且岩样(17)的顶部开设有注水槽，其特征在于，所述L形座(1)的内部一侧固定安装有第一电动伸缩杆(2)，且第一电动伸缩杆(2)的伸出端固定安装有移动座(3)，所述移动座(3)为中空结构，所述移动座(3)的底部粘接固定有第一密封圈(4)，且第一密封圈(4)的底部与岩样(17)的顶部相接触，所述移动座(3)内密封滑动套设有活塞板(5)，且活塞板(5)的底部与移动座(3)的底部内壁之间固定连接有多个弹簧(6)，所述活塞板(5)的顶部开设有方槽(8)，活塞板(5)的顶部一侧开设有第一矩形孔(7)，第一矩形孔(7)靠近方槽(8)的一侧内壁上开设有第二矩形孔(16)，所述第二矩形孔(16)内滑动套设有橡胶堵板(14)，且橡胶堵板(14)远离方槽(8)的一侧延伸至第一矩形孔(7)内，橡胶堵板(14)的两侧分别与第一矩形孔(7)的两侧内壁滑动接触，橡胶堵板(14)上还水平固定连接有滑板(13)，且滑板(13)远离橡胶堵板(14)的一侧延伸至方槽(8)内并铰接有倾斜设置的连接杆(12)，所述方槽(8)内滑动安装有竖杆(11)，且竖杆(11)的底端与连接杆(12)远离滑板(13)的一端相铰接，所述移动座(3)内设有出气管(15)，且出气管(15)的底端延伸至注水槽内，所述移动座(3)的顶部内壁上开设有进气孔(9)，移动座(3)的顶部固定安装有第二电动伸缩杆(10)，且第二电动伸缩杆(10)的伸出端贯穿进气孔(9)并与竖杆(11)的顶端固定连接。

专利名称：一种定量观测渗流路径的渗流实验装置专利类型：实用新型专利
发明人：卢佳赟,马昱斐,鲁程鹏,张曼琦
申请号：CN201720275512.8
申请日：20170321
公开号：CN206557065U
公开日：
20171013
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种定量观测渗流路径的渗流实验装置，包括五个探头、带刻度玻璃管和渗流实验装置，所述带刻度玻璃管的下部沿竖向均匀开设有五个探头口，相邻两个探头口的间隔为2CM，探头口的孔径为1.5MM。

所述五个探头分别对应设置在五个探头口处，探头为直径1MM的导电铁丝。

所述带刻度玻璃管设置于渗流实验装置中。

弥补现使用的渗流实验装置的不足，达到既可以测定渗透系数，又可以测定电导率的目的，同时起到节约实验材料、提高实验精度和实验效率的作用。

申请人：河海大学
地址：210019 江苏省南京市建邺区奥体大街69号新城科技园01栋311室
国籍：CN
代理机构：南京苏高专利商标事务所(普通合伙)
代理人：成立珍
更多信息请下载全文后查看。

(10)授权公告号 CN 202770603 U(45)授权公告日 2013.03.06C N 202770603 U*CN202770603U*(21)申请号 201220483300.6(22)申请日 2012.09.20G01M 3/12(2006.01)(73)专利权人山推工程机械股份有限公司地址272073 山东省济宁市市中区327国道58号山推国际事业园(72)发明人续鲁宁 侯文军 褚涛 于喆黄晓婷 李乃柱(74)专利代理机构北京集佳知识产权代理有限公司 11227代理人魏晓波(54)实用新型名称一种煤油渗漏试验装置(57)摘要本实用新型公开了一种煤油渗漏试验装置，用于推土机中央传动机构的外壳体煤油渗漏试验，包括挡板、油管和开关，其中挡板遮挡待检测的外壳体的通孔，且挡板上开设有安装孔，油管通过该安装孔穿过挡板，油管的内端置于外壳体内部，其外端外露于挡板，油管在开关的作用下与外界连通或者截止。

该煤油渗漏试验装置的结构较为简单，生产成本较低，且在检测过程中无需反复进行压力测量，检测过程较为简单，显著提高了检测效率，降低了工作人员的劳动强度。

(51)Int.Cl.权利要求书1页 说明书3页 附图1页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 3 页 附图 1 页1/1页1.一种煤油渗漏试验装置，用于推土机中央传动机构的外壳体煤油渗漏试验，其特征在于，包括遮挡所述外壳体（1）的通孔的挡板（2），和穿过所述挡板（2）的油管（3），所述油管（3）的内端置于所述外壳体（1）内部，其外端外露于所述挡板（2），所述油管（3）在开关（4）的作用下与外界连通或者截止。

2.根据权利要求1所述的煤油渗漏试验装置，其特征在于，所述油管（3）外套设有套管（5），所述套管（5）位于所述油管（3）与所述挡板（2）的相交处。

3.根据权利要求2所述的煤油渗漏试验装置，其特征在于，所述套管（5）的形状为圆柱体，且与所述油管（3）同轴设置。
