电子技术一二章课后习题资料整理

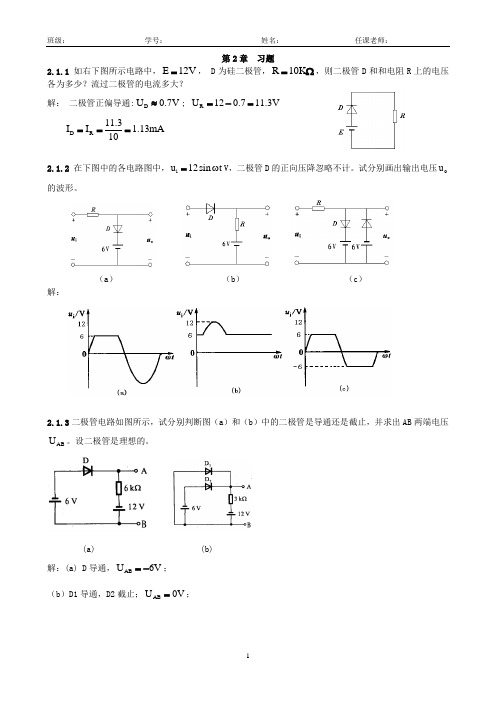

第2章习题2.1.1如右下图所示电路中，E12V=， D为硅二极管，R10K=Ω，则二极管D和和电阻R上的电压各为多少？流过二极管的电流多大？解：二极管正偏导通:DU0.7V≈;RU120.711.3V=-=D R11.3I I 1.13mA10===2.1.2 在下图中的各电路图中，iu12sin tω=V，二极管D的正向压降忽略不计。

试分别画出输出电压ou 的波形。

（a）（b）（c）解：2.1.3二极管电路如图所示，试分别判断图（a）和（b）中的二极管是导通还是截止，并求出AB两端电压ABU。

设二极管是理想的。

(a) (b)解：(a) D导通，ABU6V=-；（b）D1导通，D2截止；ABU0V=；2.2.1在下图中，所有稳压二极管均为硅管且稳压电压ZU6V=，输入电压iu12sin tω=V，画出输出电压ou波形图。

解：2.2.2在下图所示的(a)和（b）分别为稳压管的并联和串联连接，哪种稳压管的用法不合理？试说明理由。

解：（a）由于稳压管的击穿电压各不相同，击穿电压低的管子工作，而另一个不工作。

(b)可以串联连接，输出电压为两个稳压管稳压电压之和。

2.2.2在如图所示的稳压管稳压电路中,IU14V=，波动范围10%±；稳压管的稳定电压ZU6V=，稳定电流ZI5mA=，最大耗散功率ZMP180mW=；限流电阻R200Ω=；输出电流oI20mA=。

（1）求IU变化时稳压管的电流变化范围；（2）如果负载电阻开路，会发生什么现象？解：输入电压波动范围：Imin IU0.9U(0.914)V12.6V==⨯=Imax IU 1.1U(1.114)V15.4V==⨯=I U 波动时流过限流电阻R 的电流变化范围为：Imin Z R min U U 12.66I 0.033(A)33mA R 200--====Imax Z R max U U 15.46I 0.047(A)47mA R 200--====稳压管最大稳定电流ZM ZM Z P 180I 30mA U 6=== （1）Z D min R min o I I I 332013mA =-=-=Z D max R max o I I I 472027mA =-=-=（2）如果负载电阻开路，即o I 0mA =，则稳压管中电流为限流电阻上的电流。

第一章数字逻辑习题1．1数字电路与数字信号1.1.2图形代表的二进制数0101101001．1．4一周期性数字波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比例MSB LSB0121112（ms）解：因为图题所示为周期性数字波，所以两个相邻的上升沿之间持续的时间为周期，T=10ms 频率为周期的倒数，f=1/T=1/0.01s=100HZ占空比为高电平脉冲宽度与周期的百分比，q=1ms/10ms*100%=10%1.2数制2−1.2.2将下列十进制数转换为二进制数，八进制数和十六进制数（要求转换误差不大于4（2）127（4）2.718解：（2）（127）D=72-1=（10000000）B-1=（1111111）B=（177）O=（7F）H（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H1.4二进制代码1.4.1将下列十进制数转换为8421BCD码：（1）43（3）254.25解：（43）D=（01000011）BCD1.4.3试用十六进制写书下列字符繁荣ASCⅡ码的表示：P28（1）+（2）@（3）you(4)43解：首先查出每个字符所对应的二进制表示的ASCⅡ码，然后将二进制码转换为十六进制数表示。

（1）“+”的ASCⅡ码为0101011，则（00101011）B=（2B）H（2）@的ASCⅡ码为1000000,(01000000)B=(40)H(3)you的ASCⅡ码为本1111001,1101111,1110101,对应的十六进制数分别为79,6F,75(4)43的ASCⅡ码为0110100,0110011,对应的十六紧张数分别为34,331.6逻辑函数及其表示方法1.6.1在图题1.6.1中，已知输入信号A，B`的波形，画出各门电路输出L的波形。

解:(a)为与非，(b)为同或非，即异或第二章逻辑代数习题解答2.1.1用真值表证明下列恒等式(3)A B AB AB ⊕=+（A⊕B）=AB+AB 解：真值表如下A B A B⊕ABAB A B⊕AB +AB00010110110000101000011111由最右边2栏可知，A B ⊕与AB +AB 的真值表完全相同。

第一章习题答案一周期性信号的波形如图题所示，试计算：（1）周期；（2）频率；（3）占空比0121112（ms）图题1.1.4解： 周期T=10ms 频率f=1/T=100Hz占空比q=t w /T ×100%=1ms/10ms ×100%=10%将下列十进制数转换为二进制数、八进制数和十六进制数，要求误差不大于2-4：（1）43（2）127（3）（4）解：1. 转换为二进制数：（1）将十进制数43转换为二进制数，采用“短除法”，其过程如下：2 43 ………………………余1……b 02 21 ………………………余1……b 12 1 ………………………余1……b 52 2 ………………………余0……b 42 5 ………………………余1……b 32 10 ………………………余0……b 2高位低位从高位到低位写出二进制数，可得（43）D =（101011）B（2）将十进制数127转换为二进制数，除可用“短除法”外，还可用“拆分比较法”较为简单： 因为27=128，因此（127）D =128-1=27-1=（1000 0000）B -1=（111 1111）B（3）将十进制数转换为二进制数，整数部分（254）D =256-2=28-2=（1 0000 0000）B -2=（1111 1110）B 小数部分（）D =（）B（）D=（1111 ）B（4）将十进制数转换为二进制数整数部分（2）D=（10）B小数部分（）D=（）B演算过程如下：0.718×2=1.436……1……b-1 0.436×2=0.872……0……b-2 0.872×2=1.744……1……b-3 0.744×2=1.488……1……b-4 0.488×2=0.976……0……b-5 0.976×2=1.952……1……b-6高位低位要求转换误差小于2-4，只要保留小数点后4位即可，这里算到6位是为了方便转换为8进制数。

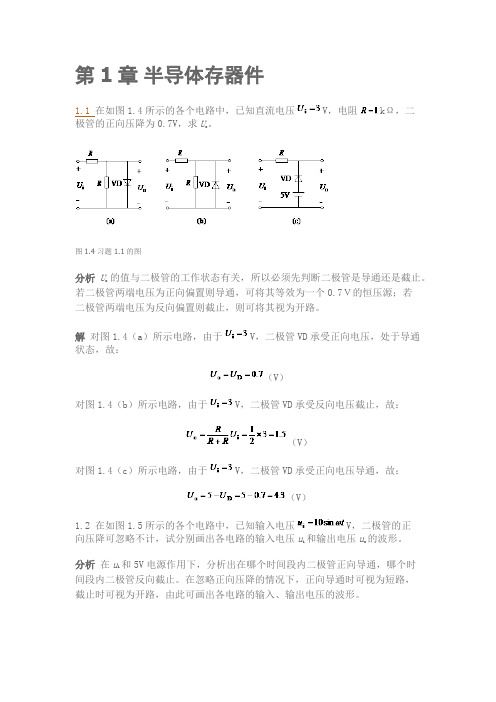

第1章半导体存器件1.1 在如图1.4所示的各个电路中，已知直流电压V，电阻kΩ，二极管的正向压降为0.7V，求U o。

图1.4 习题1.1的图分析U o的值与二极管的工作状态有关，所以必须先判断二极管是导通还是截止。

若二极管两端电压为正向偏置则导通，可将其等效为一个0.7Ｖ的恒压源；若二极管两端电压为反向偏置则截止，则可将其视为开路。

解对图1.4（a）所示电路，由于V，二极管VD承受正向电压，处于导通状态，故：（V）对图1.4（b）所示电路，由于V，二极管VD承受反向电压截止，故：（V）对图1.4（c）所示电路，由于V，二极管VD承受正向电压导通，故：（V）1.2 在如图1.5所示的各个电路中，已知输入电压V，二极管的正向压降可忽略不计，试分别画出各电路的输入电压u i和输出电压u o的波形。

分析在u i和5V电源作用下，分析出在哪个时间段内二极管正向导通，哪个时间段内二极管反向截止。

在忽略正向压降的情况下，正向导通时可视为短路，截止时可视为开路，由此可画出各电路的输入、输出电压的波形。

图1.5 习题1.2的图解对图1.5（a）所示电路，输出电压u o为：u i≥5V时二极管VD承受正向电压导通，U D=0，u o=5V；u i<5V时二极管VD承受反向电压截止，电阻R中无电流，u R=0，u o= u i。

输入电压u i和输出电压u o的波形如图1.6（a）所示。

图1.6 习题1.2解答用图对图1.5（b）所示电路，输出电压u o为：u i≥5V时二极管VD承受正向电压导通，U D=0，u o= u i；u i<5V时二极管VD承受反向电压截止，电阻R中无电流，u R=0，u o=5V。

输入电压u i和输出电压u o的波形如图1.6（b）所示。

对图1.5（c）所示电路，输出电压u o为：u i≥5V时二极管VD承受反向电压截止，电阻R中无电流，u R=0，u o= u i；u i<5V 时二极管VD承受正向电压导通，U D=0，u o=5V。

第一章1.1 能否将1.5V 的干电池以正向接法接到二极管两端？为什么？解：不能。

因为二极管的正向电流与其端电压成指数关系，当端电压为1.5V 时，管子会因电流过大而烧坏。

1.2已知稳压管的稳压值U Z ＝6V ，稳定电流的最小值I Zmin ＝5mA 。

求图T1.4所示电路中U O1和U O2各为多少伏。

解：U O1＝6V ，U O2＝5V 。

1.3写出图T1.3所示各电路的输出电压值，设二极管导通电压U D ＝0.7V 。

（该题与书上略有不同）解：U O1≈1.3V ，U O2＝0，U O3≈－1.3V ，U O4≈2V ，U O5≈1.3V ，U O6≈－2V 。

1.5 电路如图P1.5（a ）所示，其输入电压u I1和u I2的波形如图（b ）所示，二极管导通电压U D ＝0.7V 。

试画出输出电压u O 的波形，并标出幅值（该题与书上数据不同）解：u O 的波形如解图P1.5所示。

解图P1.51.9电路如图T1.9所示，V CC ＝15V ，β＝100，U BE ＝0.7V 。

试问： （1）R b ＝50k Ω时，u O ＝？ （2）若T 临界饱和，则R b ≈？ 解：（1）R b ＝50k Ω时，基极电流、集电极电流和管压降分别为26bBEBB B =-=R U V I μAV2mA 6.2 C C CC CE B C =-===R I V U I I β所以输出电压U O ＝U CE ＝2V 。

1.11电路如图P1.11所示，试问β大于多少时晶体管饱和？ 解：取U CES ＝U BE ，若管子饱和，则Cb C BECC b BE CC R R R U V R U V ββ=-=-⋅所以，100Cb=≥R R β时，管子饱和。

图1.11 1.12 分别判断图P1.12所示各电路中晶体管是否有可能工作在放大状态第二章2.1试分析图T2.2所示各电路是否能够放大正弦交流信号，简述理由。

第一章习题答案1.1.4 一周期性信号的波形如图题1.1.4所示，试计算：（1）周期；（2）频率；（3）占空比012（ms）图题1.1.4解： 周期T=10ms 频率f=1/T=100Hz 占空比q=t w /T ×100%=1ms/10ms ×100%=10%1.2.2 将下列十进制数转换为二进制数、八进制数和十六进制数，要求误差不大于2-4： （1）43 （2）127 （3）254.25 （4）2.718 解：1. 转换为二进制数：（1）将十进制数43转换为二进制数，采用“短除法”，其过程如下：2 43 ………………………余1……b 02 21 ………………………余1……b 12 1 ………………………余1……b 52 2 ………………………余0……b 42 5 ………………………余1……b 32 10 ………………………余0……b20高位低位从高位到低位写出二进制数，可得（43）D =（101011）B（2）将十进制数127转换为二进制数，除可用“短除法”外，还可用“拆分比较法”较为简单： 因为27=128，因此（127）D =128-1=27-1=（1000 0000）B -1=（111 1111）B（3）将十进制数254.25转换为二进制数，整数部分（254）D =256-2=28-2=（1 0000 0000）B -2=（1111 1110）B 小数部分（0.25）D =（0.01）B （254.25）D =（1111 1110.01）B（4）将十进制数2.718转换为二进制数 整数部分（2）D =（10）B小数部分（0.718）D =（0.1011）B 演算过程如下：0.718×2=1.436……1……b-1 0.436×2=0.872……0……b-2 0.872×2=1.744……1……b-3 0.744×2=1.488……1……b-4 0.488×2=0.976……0……b-5 0.976×2=1.952……1……b-6高位低位要求转换误差小于2-4，只要保留小数点后4位即可，这里算到6位是为了方便转换为8进制数。

第一章 习题与思考题◇ 习题 1-1欲使二极管具有良好的单向导电性，管子的正向电阻和反向电阻分别为大一些好，还是小一些好？ 解：二极管的正向电阻愈小愈好，反向电阻愈大愈好。

理想二极管的正向电阻等于零，反向电阻等于无穷大。

◇ 题 1-4已知在图P1-4中，u1=10sin ωt(V)，R L ＝1k Ω，试对应地画出二极管的电流i D 、电压u0的波形，并在波形图上标出幅值，设二极管的正向压降和反向电流可以忽略。

解：波形见图。

◇ 习题 1-5欲使稳压管具有良好稳压特性，它的工作电流I Z 、动态内阻r Z 以及温度系数a u 等各项参数，大一些好还是小一些好？解：动态内阻r Z 愈小，则当稳压管的电流变化时稳压管的电压变化量愈小，即稳压性能愈好。

一般来说，对同一个稳压管而言，工作电流I Z 愈大，则其动态内阻r Z 愈小，稳压性能也愈好。

但应注意不要超过其额定功耗，以免损坏稳压管。

温度系数a U 的绝对值愈小，表示当温度变化时，稳压管的电压变化的百分比愈小，则稳压性能愈好。

◇ 习题 1-7 在图P1-7 中，已知电源电压V =10V ，R=200Ω，R L =1 k Ω,稳压管的U Z =6V，试求： ①稳压管中的电流I Z =?② 当电流电压V 升高到12V ，I Z 将变为多少？ ③当V 仍为10V ，但R L 改为2 k Ω时，I Z 将变为多少？ 解：① mA mA mA k V V V R U RU U ILZ ZZ1462016200610=-=Ω-Ω-=--=② mA mA mA k V V V R U R U U IL Z ZZ2463016200612=-=Ω-Ω-=--=③ mA mA mA k V V V R U RU U ILZ ZZ1732026200610=-=Ω-Ω-=--=◇ 习题 1-8 设有两个相同型号的稳压管，稳压仁政值均为6V ，当工作在正向时管压降均为0.7V ，如果将它们用不同的方法串联后接入电路，可能得到几种不同的稳压值？试画出各种不同的串联方法。
