(完整版)模拟电子技术练习题(专升本)

专升本模电试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的输入级通常采用什么类型的放大器？A. 共射放大器B. 共集电极放大器C. 共基放大器D. 差分放大器答案：D2. 理想运算放大器的开环增益是无限的，那么其输入电阻和输出电阻分别是多少？A. 无穷大，无穷大B. 无穷大，零C. 零，无穷大D. 零，零答案：B3. 以下哪个不是模拟电路中的滤波器类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 差分滤波器答案：D4. 模拟信号放大器的主要功能是什么？A. 转换模拟信号为数字信号B. 改变模拟信号的幅度C. 滤除模拟信号中的噪声D. 以上都是答案：B5. 什么是反馈？A. 信号源与放大器之间的连接B. 放大器输出端与输入端之间的连接C. 放大器输入端与输出端之间的连接D. 以上都不是答案：B6. 以下哪个是模拟电路中的非线性元件？A. 电阻B. 电容C. 二极管D. 电感答案：C7. 什么是模拟信号？A. 离散时间信号B. 连续时间信号C. 数字信号D. 脉冲信号答案：B8. 模拟电路中，放大倍数与输入信号频率无关的放大器是？A. 低频放大器B. 高频放大器C. 宽带放大器D. 窄带放大器答案：C9. 模拟电路中，信号的放大是通过什么实现的？A. 电阻B. 电容C. 晶体管D. 电感答案：C10. 什么是负反馈？A. 反馈信号与输入信号相位相反B. 反馈信号与输入信号相位相同C. 反馈信号与输出信号相位相反D. 反馈信号与输出信号相位相同答案：A二、填空题（每空2分，共20分）1. 运算放大器的开环增益非常大，通常可以达到_______。

答案：10^6至10^152. 理想运算放大器的输入端具有_______输入电阻和_______输出电阻。

答案：无穷大，零3. 模拟电路中的放大器可以分为_______放大器和_______放大器。

答案：线性，非线性4. 反馈可以分为_______反馈和_______反馈。

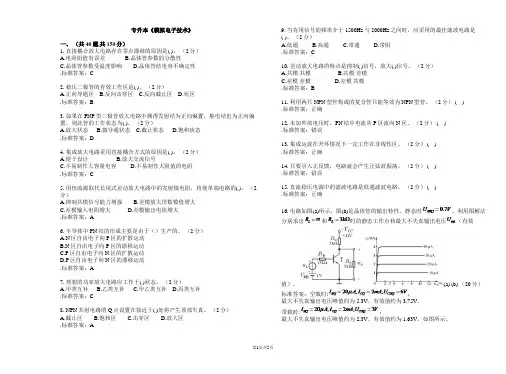

专升本《模拟电子技术》一、（共48题,共150分）1. 直接耦合放大电路存在零点漂移的原因是( )。

（2分）A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.晶体管结电容不确定性.标准答案：C2. 稳压二极管的有效工作区是( )。

（2分）A.正向导通区B.反向击穿区C.反向截止区D.死区.标准答案：B3. 如果在PNP型三极管放大电路中测得发射结为正向偏置，集电结也为正向偏置，则此管的工作状态为( )。

（2分）A.放大状态B.微导通状态C.截止状态D.饱和状态.标准答案：D4. 集成放大电路采用直接耦合方式的原因是( )。

（2分）A.便于设计B.放大交流信号C.不易制作大容量电容D.不易制作大阻值的电阻.标准答案：C5. 用恒流源取代长尾式差动放大电路中的发射极电阻，将使单端电路的( )。

（2分）A.抑制共模信号能力增强B.差模放大倍数数值增大C.差模输入电阻增大D.差模输出电阻增大.标准答案：A6. 半导体中PN结的形成主要是由于（）生产的。

（2分）A.N区自由电子向P区的扩散运动B.N区自由电子向P区的漂移运动C.P区自由电子向N区的扩散运动D.P区自由电子向N区的漂移运动.标准答案：A7. 理想的功率放大电路应工作于( )状态。

（2分）A.甲类互补B.乙类互补C.甲乙类互补D.丙类互补.标准答案：C8. NPN共射电路的Q点设置在接近于( )处将产生顶部失真。

（2分）A.截止区B.饱和区C.击穿区D.放大区.标准答案：A 9. 当有用信号的频率介于1500Hz与2000Hz之间时，应采用的最佳滤波电路是( )。

（2分）A.低通B.高通C.带通D.带阻.标准答案：C10. 差动放大电路的特点是抑制( )信号，放大( )信号。

（2分）A.共模共模B.共模差模C.差模差模D.差模共模.标准答案：B11. 利用两只NPN型管构成的复合管只能等效为NPN型管。

（2分） ( ).标准答案：正确12. 未加外部电压时，PN结中电流从P区流向N区。

专升本《模拟电子技术》一、 (共61题,共150分)1、当PN给外加正向电压时,扩散电流漂移电流。

此时耗尽层 ( )。

(2分)A、大于变宽。

B、小于变窄。

C、等于不变。

D、大于变窄。

标准答案:D2、场效应管电流完全由组成,而晶体管的电流由组成。

因此,场效应管电流受温度的影响比晶体管( )。

(2分)A、多子少子大。

B、多子两种载流子小。

C、少子多子小。

D、多子多子差不多。

标准答案:B3、图示的共射极放大电路不能对交流信号放大的根本原因就是:( )。

(2分)A、交流信号不能输入。

B、没有交流信号输出。

C、没有合适的静态工作点。

D、发射结与集电结的偏置不正确。

标准答案:B4、当某电路要求输出信号的频率不高于420Hz,可采用( )的方式实现。

(2分)A、高通滤波器B、带阻滤波器C、带通滤波器D、低通滤波器标准答案:D5、 NPN型与PNP型晶体管的区别就是 ( )。

(2分)A、由两种不同材料的硅与锗制成。

B、掺入的杂质元素不同。

C、P区与N区的位置不同。

D、载流子的浓度不同。

标准答案:C6、某NPN型硅管,当其工作在放大状态时,电路中的三个电极电位应为下列哪组数据？( ) (2分)A、U1=3、5V,U2=2、8V, U3=12V。

B、U1=3V,U2=2、8V, U3=12V。

C、U1=6V,U2=11、3V,U3=12V。

D、U1=6V,U2=11、8V,U3=12V。

标准答案:A 7、图示的电路中,稳压管的反向击穿电压分别为6V与7V,正向导通电压均为0、6V,则输出电压为:( )。

(2分)A、6VB、7VC、6、6VD、5、4V标准答案:D8、如图所示的静态工作点及其放大电路,当输入的正弦信号逐渐增加时,放大电路的工作情况就是:( )。

(2分)A、先出现截止失真,为避免上述现象的发生,应减小偏置电阻R b。

B、先出现截止失真,为避免上述现象的发生,应增大偏置电阻R b。

C、先出现饱与失真,为避免上述现象的发生,应减小偏置电阻R b。

《模拟电子技术》模拟题1一、判断（10分）1、以自由电子导电为主的半导体称为N型半导体。

（）2、模拟信号的特点是信号在时间和幅度上均是连续的。

（）3、PN结具有单向导电特性。

（）4、差动放大电路结构可以抑制零点漂移现象。

（）5、交流放大器工作时，电路中同时存在直流分量和交流分量，直流分量表示静态工作点，交流分量表示信号的变化情况。

（）6、单管共发射极放大电路的集电极和基极相位相同。

（）7、直流负反馈不能稳定静态工作点。

（）8、晶体二极管击穿后立即烧毁。

（）9、采用集成电路和R,C元件构成的电路称为无源滤波电路。

（）10、集成稳压器79XX系列输出的是正向电压。

（）二、选择（10分）1、P型半导体是在本征半导体内掺杂( )价元素。

A、3B、5C、2D、42、稳压管工作于 ( )状态下，可以稳定电压。

A、正偏导通B、反偏截止C、反向击穿3、三极管放大的外部条件 ( )。

A、正偏导通，反偏截止B、正偏截止，反偏导通C、正偏导通，反偏导通D、正偏截止，反偏截止4、既能放大电压，也能放大电流的电路 ( )。

A、共发射极B、共集电极C、共基级D、以上均不能K越大，表明电路（）。

5、共模抑制比CMRA、放大倍数越稳定；B、交流放大倍数越大；C、抑制温漂能力越强；D、输入信号中的差模成分越大。

6、放大电路中为增大输入电阻应引入（）反馈，为稳定输出电压应引入（）反馈，为稳定输出电流应引入（ ）反馈，为减小输出电阻，应引入（ ）反馈。

A 、电压 B 、电流 C 、串联 D 、并联 7、振荡电路中其振荡频率特别稳定的是（ ）。

A 、RC 振荡电路B 、LC 振荡电路 C 、石英晶体振荡电路三、在图1所示的电路中，已知输入信号u i =5sin ωt V,试画出输出电压u o1和u o2的波形，设二极管为理想二极管。

（每题10分，共20分）R(a )(b )t图1四、简答题（每题5分，共10分）1.简述正弦波发生电路的组成结构、相位条件、幅度条件，以及起振条件。

专升本模电试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，通常用来放大信号的元件是：A. 电阻B. 电容C. 电感D. 二极管答案：D2. 下列哪个不是运算放大器的基本应用？A. 放大器B. 滤波器C. 振荡器D. 整流器答案：D3. 理想运算放大器的输入电阻是：A. 有限值B. 无穷大C. 零D. 非线性答案：B4. 在模拟电路中，信号的频率响应通常用以下哪种曲线表示？A. 波特图B. 奈奎斯特图C. 相位图D. 频率响应图答案：A5. 模拟信号的调制过程不包括以下哪一步？A. 载波生成B. 信号放大C. 信号与载波的乘法D. 信号解调答案：D6. 以下哪个元件不适用于模拟信号的整流？A. 二极管B. 晶体管C. 运算放大器D. 电容答案：C7. 在模拟电路设计中，通常用来隔离不同电路部分的元件是：A. 电阻B. 电容C. 电感D. 运算放大器答案：B8. 模拟电路中的反馈通常分为：A. 正反馈和负反馈B. 直流反馈和交流反馈C. 电压反馈和电流反馈D. 以上都是答案：D9. 模拟电路中的噪声通常来源于：A. 电源B. 环境C. 元件D. 以上都是答案：D10. 模拟电路中，信号的放大倍数通常由以下哪个参数决定？A. 电阻值B. 电容值C. 电感值D. 以上都不是答案：A二、填空题（每题2分，共20分）1. 运算放大器的输出电压与输入电压之间的关系可以用公式________表示。

答案：Vout = A * (V+ - V-)2. 在模拟电路中，为了减少噪声，通常采用________技术。

答案：屏蔽3. 模拟信号的调制过程包括载波生成、信号放大和________。

答案：信号与载波的乘法4. 理想运算放大器的带宽是________。

答案：无穷大5. 在模拟电路中，信号的衰减可以通过________来实现。

答案：电阻6. 模拟电路中的正反馈通常用于实现________。

答案：振荡器7. 模拟信号的整流通常使用________。

一、单选题 ( 每题 1 分 )1. 放大电路如图所示，已知硅三极管的，则该电路中三极管的工作状态为（）。

A. 截止B. 饱和C. 放大D. 无法确定2. 为了稳定放大倍数，应引入（）负反馈。

A. 直流B. 交流C. 串联D. 并联3. PN 结形成后，空间电荷区由（）构成。

A. 电子和空穴B. 施主离子和受主离子C. 施主离子和电子D. 受主离子和空穴4. 已知变压器二次电压为V ，负载电阻为 R L ，则半波整流电路流过二极管的平均电流为（）。

A. B. C. D.5. 甲类功率放大电路比乙类功率放大电路（）A ．失真小、效率高B ．失真大、效率低C ．管耗大、效率高D ．失真小，效率低6. 图示电路中，欲增大 U CEQ ，可以（）。

A. 增大 RcB. 增大 R LC. 增大 R B1D. 增大 b7. 引入（）反馈，可稳定电路的增益。

A. 电压B. 电流C. 负D. 正8. 交越失真是（）A ．饱和失真B ．频率失真C ．线性失真D ．非线性失真9. 对于 RC 桥式振荡电路，（）A ．若无稳幅电路，将输出幅值逐渐增大的正弦波B ．只有外接热敏电阻或二极管才能实现稳幅功能C ．利用三极管的非线性不能实现稳幅D ．利用振荡电路中放大器的非线性能实现稳幅10. 欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入深度（）负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联二、判断题 ( 每题 2 分 )1. 采用单边带调幅是因为这种信号已完整地包含了要传输的信息，而由于抑制了载波和另一边带，因此能提高通信设备的功率利用率。

（）2. 由晶振电路、锁相环路和可变分频器构成的锁相频率合成电路，可以生成频率连续变化的信号。

（）3. 结构完全对称的差分放大电路，空载时单端输出电压放大倍数为双端输出时的一半。

（）4. 直接耦合的多级放大电路，各级之间的静态工作点相互影响；电容耦合的多级放大电路，各级之间的静态工作点相互独立。

专升本《模拟电子技术》考试试卷一、 填空题。

（每题1分，合计20分）。

1. 晶体二极管加一定的电压导通，加 电压截止,这一导电性,称为二极管的单向导电性。

2. 半导体中有两种载流子分别是: 和 。

3. 晶体三极管有三种工作状态,分别为: 、和 。

4. 多级放大器的级间耦合方式有 、 和 三种。

5. 从放大器的输出端把输出信号的一部分或全部通过一定的方式送回到放大器输入端的过程,称为 。

6. 差分放大器的信号输入方式有两种:分别为 和 。

7. 功率放大器以工作点在交流负载线上的位置不同,可以分为 、 和 。

8. 直流稳压电路按其连接方式可以分为 和 两类。

9. 三极管的三个极分别是基极 和 。

二、判断题。

（每题2分，合计20分）。

1.P 型半导体中多数载流子是电子。

（ ）2.电压增益是指放大器输入电压与输出电压之比。

( )3.放大器级数越多,输出零点漂移越严重。

( )4.放大器只要满足相位平衡条件或振幅平衡条件之一便能产生自激震荡。

( )5.带有放大环节的串联型晶体管稳压电路一般由采样电路,基准电压,比较放大电路和调整元件四个部分组成。

( )6.集成电路大都采用直接耦合电路。

( )7.放大器的静态工作点一经设定后，不会受外界因素的影响。

（ ）8.晶体三极管由两个距离很近的PN 结组成，所以可以用两个二极管代替。

（ ） 9.二极管的正向导通电阻值较小，反向截止电阻值较大。

（ ）10.差分放大器中若注意选择元件，使电路尽可能对称，可以减少零点漂移。

（ ） 二、选择题。

（每题3分，合计30分）。

1. 当二极管两端正向偏压大于 电压时,二极管才能导通。

A. 击穿B.饱和C.门坎2.二极管两端的反向偏压增高时,在达到 电压以前,通过的电流很小。

A. 击穿 B.最大 C.短路3.三极管的发射结处于反偏或者两端电压为零时,三极管处于 状态。

A.饱和B.截止C.放大4.一般情况下，用于放大大信号放大器一般是是 放大器。

1I 3 1Ω 电路与模拟电子（专升本）复习题1及答案一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内。

（本大题共20个小题，每小题1分，共20分） 1.在线性电路中，多个激励源共同作用时在任一支路中产生的响应，等于各激励源单独作用时在该支路所产生响应的代数和称为（ ）。

A. 叠加原理 B. 戴维南定理 C. 欧姆定律 D. 基尔霍夫定律2. 以独立节点电压为电路的独立变量，列出KCL 方程，求解电路的方法叫( ) 。

A. 网孔电压法B. 节点电压法C. 支路电流法D. 回路电流法3. 同一电路中的几个正弦量画在同一相量图上的前提条件为( ) 。

A. 初相位相同B. 相位差相同C. 频率相同D. 大小相等4. 在纯电容交流电路中，以下关系式正确的是( )。

A. i u X C C =B.••=I U X C CC.i U X C C =D. C C X I j U ••=- 5.交流电路中，响应与频率的关系称为电路的频率特性。

频率特性分为（ ）特性和相频特性。

A. 幅频B. 激励C. 响应D.电压6. 电流、电压的参考方向是可以任意选择的。

电流、电压的参考方向一致时，称为（ ）参考方向。

A. 非关联B. 关联C. 一致D. 相同7. 变压器是根据( )原理制成的一种静止电器。

A.欧姆定律B.交流电C.电磁感应D.克希荷夫定律8. 三相异步电动机由定子、（ ）和空气隙组成。

A. 定子绕组B. 定子铁心C. 转子绕组D. 转子9.在三相四线制电路中，对称三相电路的中线电流为（ ）。

A. 0B. 1AC. -1AD. 不确定10.电动机的起动方式有（ ）和降压起动。

A. 间接B. 直接C. 变换D. 自耦变压器11. PN 结加正向电压时，空间电荷区将（ ） 。

A. 变窄B. 基本不变C. 变宽D.不确定12. 稳压管的稳压区是其工作在（ ） 。

A. 正向导通B. 反向击穿C. 反向截止D.不确定13. 工作在放大区的某三极管，如果当I B 从12μA 增大到22μA 时，I C 从1mA 变为2mA ，那么它的β约为（ ）。

专升本模电在哪练习题专升本模拟电子技术（模电）练习题一、选择题1. 在模拟电路中，通常使用哪种类型的晶体管？A. 双极型晶体管（BJT）B. 金属氧化物半导体场效应晶体管（MOSFET）C. 绝缘栅双极晶体管（IGBT）D. 肖特基二极管（SBD）2. 什么是共射放大电路的电压增益？A. \( \frac{Rc}{Rb} \)B. \( \frac{Rc}{Rb} + 1 \)C. \( \frac{Rc}{Rb} - 1 \)D. \( \frac{Rb}{Rc} \)3. 在模拟电路设计中，以下哪个参数不是衡量放大器性能的重要指标？A. 增益B. 带宽C. 失真D. 电阻值二、填空题4. 模拟电路中，_________是最基本的放大元件。

5. 理想运算放大器的输入阻抗是_________，输出阻抗是_________。

6. 反馈在模拟电路中的作用包括_________、_________和_________。

三、简答题7. 请简述差分放大电路的工作原理。

8. 解释什么是负反馈，并说明其在模拟电路设计中的重要性。

四、计算题9. 给定一个共射放大电路，其基极电阻Rb=1kΩ，集电极电阻Rc=10kΩ，求该放大电路的电压增益。

10. 假设一个运算放大器的开环增益为100dB，闭环增益为20dB，求其反馈系数。

五、论述题11. 论述模拟电路与数字电路的主要区别，并举例说明模拟电路在现代电子系统中的应用。

12. 讨论模拟电路设计中噪声的来源及其对电路性能的影响。

参考答案：1. A2. B3. D4. 晶体管5. 无穷大，零6. 稳定增益，扩展带宽，减小失真7. 差分放大电路利用两个晶体管的差分输入来放大差模信号，抑制共模干扰。

8. 负反馈是将输出信号的一部分以相反相位反馈到输入端，可以提高电路的稳定性，降低失真，减小增益的敏感度。

9. 电压增益为1010. 反馈系数为0.0111. 模拟电路处理的是连续变化的信号，而数字电路处理的是离散的数字信号。
