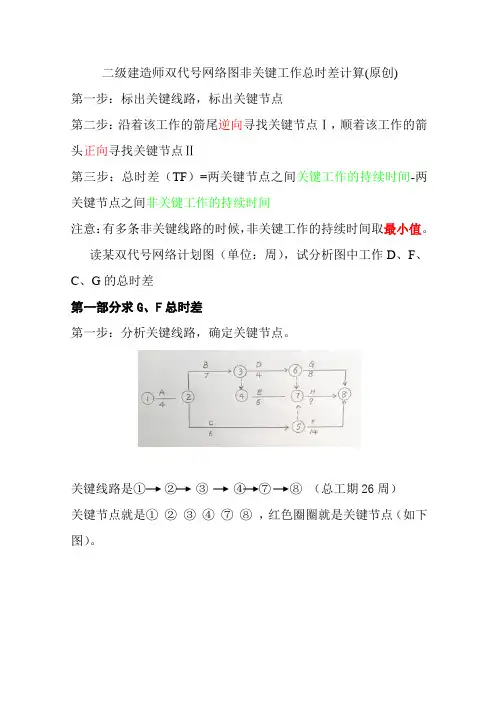

二级建造师双代号网络图非关键工作总时差计算(原创)第一步：标出关键线路，标出关键节点第二步：沿着该工作的箭尾逆向寻找关键节点Ⅰ，顺着该工作的箭头正向寻找关键节点Ⅱ第三步：总时差（TF）=两关键节点之间关键工作的持续时间-两关键节点之间非关键工作的持续时间注意：有多条非关键线路的时候，非关键工作的持续时间取最小值。
读某双代号网络计划图（单位：周），试分析图中工作D、F、C、G的总时差第一部分求G、F总时差第一步：分析关键线路，确定关键节点。
关键线路是①②③④⑦⑧（总工期26周）关键节点就是①②③④⑦⑧，红色圈圈就是关键节点（如下图）。
第二步：沿着所求工作逆向、顺向寻找两个关键节点求G工作的TF沿G箭尾逆向找关键节点就是③。
顺箭头正向找关键节点就是⑧。
关键节点为③⑧。
（就是唯一线路③④⑦⑧）第三步：计算关键节点之间的关键工作持续时间和非关键工作持续时间关键工作持续时间=6+9=15周非关键工作持续时间=4+8=12周TF G =15-12=3周求F总时差寻找F工作逆向关键节点是②，正向关键节点是⑧,在②⑧之间关键工作持续时间=7+6+9=22周非关键工作持续时间=6+14=20周TF F= 22-20=2周第二部分求C、D总时差求C总时差寻找C工作逆向关键节点是②，正向关键节点是⑦和⑧，这也形成两个端②⑦和②⑧，取两端非关键工作持续时间最小的，即取②⑦。
关键工作持续时间=7+6=13周非关键工作持续时间=6周TF C=13-6=7周求D总时差寻找D工作逆向关键节点是③，正向关键节点是⑦和⑧，这就形成两个端③⑦和③⑧，取两端非关键工作时间最小的，即取③⑦关键工作持续时间=6周非关键工作持续时间=4周TF D = 6-4=2周。
二建考试中网络图纠错及逻辑关系判定技巧二级建造师考试《建设工程施工管理》科目历年真题，在第三章施工进度管理中施工进度计划的编制，以单代号、双代号工程为代表的网络计划这部分内容，是每年均进行考核的核心考点，亦是该科目全书的难点知识，其主要考点如下：1、网络计划的绘图规则及逻辑关系的判定2、网络计划相关时间参数的定义及计算3、确定关键线路本篇笔者就网络图的绘图规则及逻辑关系的判定的依据，网络图的绘图通用规则进行阐述。
网络图的绘图通用规则（单代号、双代号网络图）：1）必须正确表达已定的逻辑关系；2）严禁出现循环回路；3）严禁出现双向箭头或无箭头的连线；4）严禁出现没有箭头节点或没有箭尾节点的箭线；5）箭线不宜交叉，当交叉不可避免时，可采用过桥法或指向法；6）只有一个起始节点(只有由节点向外指的箭线)和一个终点节点（只有指向节点的箭线）；7）不应有多余虚箭线（或虚工作）在双代号网络图中，为了正确地表达图中工作之间的逻辑关系，往往需要应用虚箭线。
虚箭线是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源，一般起着工作之间的联系、区分和断路三个作用。
考法1、文字概念题2018真题：关于双代号网络图中终点节点和箭线关系的说法，正确的是()。
A．既有内向箭线，又有外向箭线B．只有外向箭线，没有内向箭线C．只有内向箭线，没有外向箭线D．既无内向箭线，又无外向箭线参考答案：C考法2、图形纠错2019.如下所示网络图中，存在的绘图错误是（）A．节点编号错误B．存在多余节点C．工作编号重复D．有多个终点节点参考答案：C解析：双代号网络图中每一项工作都必须用一条箭线和两个代号表示。
若两项工作的代号相同时，应使用虚工作加以区分。
网络图节点的编号顺序应从小到大，可不连续，但不允许重复。
图中②→③即代表工作A2又代表工作B1。
存在工作编号重复的错误。
考法3、逻辑关系和绘图规则综合题2017真题：根据下表逻辑关系绘制的双代号网络图如下，存在的绘图错误是（）。

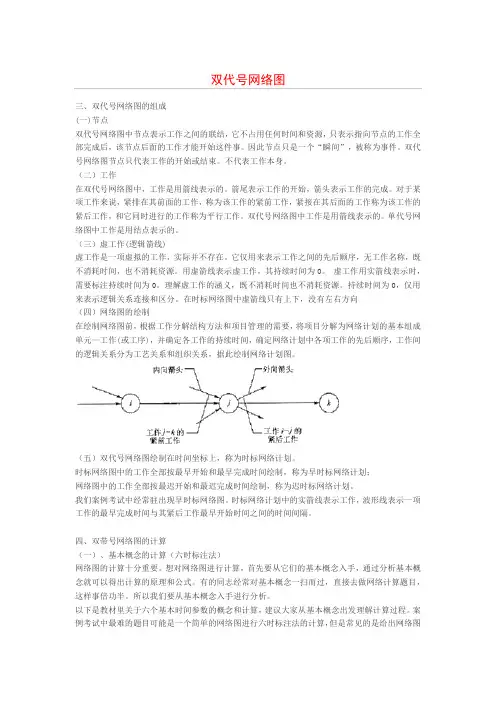

双代号网络图三、双代号网络图的组成(一)节点双代号网络图中节点表示工作之间的联结，它不占用任何时间和资源，只表示指向节点的工作全部完成后，该节点后面的工作才能开始这件事。
因此节点只是一个“瞬间”，被称为事件。
双代号网络图节点只代表工作的开始或结束。
不代表工作本身。
（二）工作在双代号网络图中，工作是用箭线表示的。
箭尾表示工作的开始，箭头表示工作的完成。
对于某项工作来说，紧排在其前面的工作，称为该工作的紧前工作，紧接在其后面的工作称为该工作的紧后工作，和它同时进行的工作称为平行工作。
双代号网络图中工作是用箭线表示的。
单代号网络图中工作是用结点表示的。
（三）虚工作(逻辑箭线)虚工作是一项虚拟的工作，实际并不存在。
它仅用来表示工作之间的先后顺序，无工作名称，既不消耗时间，也不消耗资源。
用虚箭线表示虚工作，其持续时间为0。
虚工作用实箭线表示时，需要标注持续时间为0。
理解虚工作的涵义，既不消耗时间也不消耗资源。
持续时间为0，仅用来表示逻辑关系连接和区分。
在时标网络图中虚箭线只有上下，没有左右方向（四）网络图的绘制在绘制网络图前，根据工作分解结构方法和项目管理的需要，将项目分解为网络计划的基本组成单元—工作(或工序)，并确定各工作的持续时间，确定网络计划中各项工作的先后顺序，工作间的逻辑关系分为工艺关系和组织关系，据此绘制网络计划图。
（五）双代号网络图绘制在时间坐标上，称为时标网络计划。
时标网络图中的工作全部按最早开始和最早完成时间绘制，称为早时标网络计划；网络图中的工作全部按最迟开始和最迟完成时间绘制，称为迟时标网络计划。
我们案例考试中经常驻出现早时标网络图。
时标网络计划中的实箭线表示工作，波形线表示一项工作的最早完成时间与其紧后工作最早开始时间之间的时间间隔。
四、双带号网络图的计算（一）、基本概念的计算（六时标注法）网络图的计算十分重要。
想对网络图进行计算，首先要从它们的基本概念入手，通过分析基本概念就可以得出计算的原理和公式。
双代号网络图的绘制及时间参数计算图 （1）双代号网络图 1）绘制工作明细表（序号、工作、持续时间、逻辑关系（紧前或紧后关系） ） 2）依据逻辑关系绘制草图（按紧前关系为例） a.若某工作有且仅有一项紧前工作，则从其紧前工作的结束节点直接引出该工作； b.若某工作有多项紧前工作， 则从其紧前工作的结束节点各引出一项虚工作， 使得这些 虚工作交于一个节点，从该节点引出该工作。
3）草图整理，简化多余的虚工作 4）网络编号 （2）时间参数计算，采用图上作业法 （3）双代号网络图示例 时标图的应用 （1）有关要素的确定 1）时间参数 直接判读：ES，EF，FF 计算：TF，LS，LF。
2）关键线路 3）计算工期 （2）进度控制－前锋线法 1）进度实施现状 2）现状与计划对比、分析 3）措施 时标图的应用实例关键线路法 方法 1 补偿工期 索赔工期 奖罚工期补偿&索赔工期=调整后的合同工期-合同工期 奖罚工期=调整后的合同工期-实际工期 调整后的合同工期如何计算： 1、 首先找出原来的网络进度计划（调整的基础）； 2、 找出调整的要素（事件），梳理题目给出的事件类型，按发包人、承包人、不可抗力因 素分为三类（由设计人、监理人的原因造成的工期延误和逻辑关系变化归为发包人）； 3、 将发包人原因、不可抗力原因这两类导致的相应事件引起的工期延误和逻辑关系变化， 针对第一步找到的原有网络进度计划进行修正和调整。
注意： 实际工期是将三方原因引起的工期延误和逻辑关系变化， 均针对第一步找到的原有网 络进度计划进行修正和调整。
2.画草图工艺 组织 无一项二项及以上绘制草图的原则（依据工作的紧前关系从前往后画） ： 1） 没有紧前工作的直接从起点节点引出该工作； 2） 只有一项紧前工作的从其紧前工作的结束节点引出该工作； 3） 有二项紧前工作及其以上的从其紧前工作的结束节点分别引虚工作交于一个节点，从该 节点引出该工作。
双代号⽹络图六个参数计算⽅法（各实务专业通⽤）寄语：不管⼀建、⼆建，双代号是必考点，再复杂的⽹络图也能简单化，本⼯作室整理了三页纸供⼤家快速掌握，希望⼤家多学多练，掌握该知识点，⾄少⼗分收⼊囊中。
双代号⽹络图六个参数计算的简易⽅法⼀、⾮常有⽤的要点：任何⼀个⼯作总时差≥⾃由时差⾃由时差等于各时间间隔的最⼩值（这点对六时参数的计算⾮常⽤⽤）关键线路上相邻⼯作的时间间隔为零，且⾃由时差=总时差最迟开始时间—最早开始时间（最⼩）关键⼯作：总时差最⼩的⼯作最迟完成时间—最早完成时间（最⼩）在⽹络计划中，计算⼯期是根据终点节点的最早完成时间的最⼤值⼆、双代号⽹络图六时参数我总结的计算步骤（⽐书上简单得多）①②t 过程做题次序：1 4 5 ES LS TF236FSLFFF步骤⼀：1、A 上再做 A 下2、做的⽅向从起始⼯作往结束⼯作⽅向；3、起点的 A 上=0，下⼀个的 A 上=前⼀个的 A 下当遇到多指向时，要取数值⼤的 A 下A 上4、 A 下=A 上+t 过程（时间）步骤⼆：1、 B 下再做 B 上2、做的⽅向从结束点往开始点3、结束点 B 下=T （需要的总时间结束点 B 上=T-t 过程（时间）4、 B 下=前⼀个的 B 上（这⾥的前⼀个是从终点起算的）遇到多指出去的时，取数值⼩的 B 上B 上=B 下—t 过程（时间）步骤三：总时差=B 上—A 上=B 下—A 下如果不相等，你就是算错了步骤四：⾃由时差=紧后⼯作 A 上（取最⼩的）—本⼯作 A 下=紧后⼯作的最早开始时间—本⼯作的最迟开始时间（有多个紧后⼯作的取最⼩值）例：紧后⼯作A 上有9 和11 取⼩值9，=9-9（本⼯作的A 下）=0从左到右计算，遇到有⼤⼩时取⼤；沿线累加，逢圈取⼤。
从右到左计算，遇到有⼤⼩时取⼩；逆线累减，逢圈取⼩。

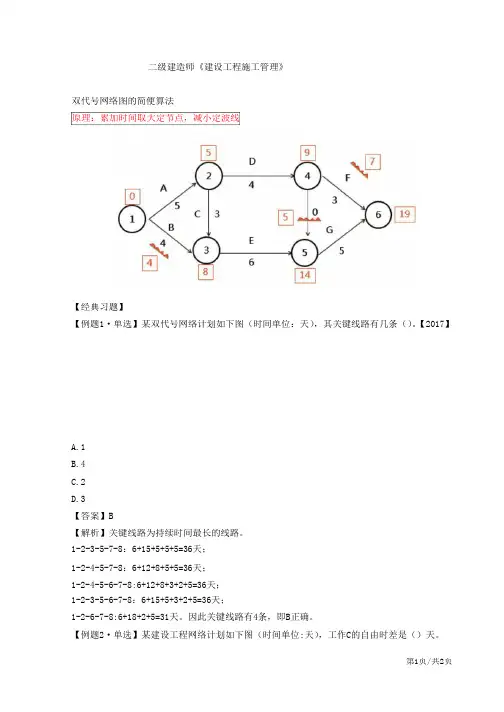

二级建造师双代号网络计划时间参数计算详解双代号网络计划的时间参数主要包括工作活动的最早开始时间（ES）、最早完成时间（EF）、最晚开始时间（LS）、最晚完成时间（LF）和工作活动的总时差（TF）。
首先，我们需要明确几个概念。
在网络计划中，每个工作活动都有一个最早开始时间（ES），它是该工作活动前面所有前置工作的最早完成时间。
最早完成时间（EF）等于最早开始时间（ES）加上该工作活动的持续时间（D）。
最晚完成时间（LF）是工作活动的后继工作的最晚开始时间减去持续时间（D）。
最晚开始时间（LS）等于最晚完成时间（LF）减去持续时间（D）。
工作活动的总时差（TF）等于最晚开始时间（LS）减去最早开始时间（ES）。
具体的计算步骤如下：1. 绘制网络图，标识出所有的工作活动和它们之间的依赖关系。
网络图分为两个部分，一个是前置关系图，表示工作活动的先后顺序；另一个是持续时间图，表示工作活动的持续时间。
2. 确定项目的开始节点和结束节点。
开始节点没有前置工作，所以它的最早开始时间（ES）和最早完成时间（EF）都为0。
3. 从开始节点开始，按照前置关系图的先后顺序，依次计算每个工作活动的最早开始时间（ES）和最早完成时间（EF）。
对于每个工作活动来说，它的最早开始时间（ES）等于前置工作的最早完成时间（EF），最早完成时间（EF）等于最早开始时间（ES）加上该工作活动的持续时间（D）。
4. 从结束节点开始，按照前置关系图的逆序，依次计算每个工作活动的最晚开始时间（LS）和最晚完成时间（LF）。
对于每个工作活动来说，它的最晚完成时间（LF）等于后继工作的最晚开始时间（LS）减去持续时间（D），最晚开始时间（LS）等于最晚完成时间（LF）减去持续时间（D）。
5. 计算每个工作活动的总时差（TF）。
工作活动的总时差（TF）等于最晚开始时间（LS）减去最早开始时间（ES）。
通过以上的计算步骤，我们就可以得到双代号网络计划的时间参数。
二级建造师《建筑工程管理与实务》
时标网络图与前锋线比较法
在双代号网络图中引入时间坐标，即可得到双代号时标网络图。
①时标网络图：给出自由时差、最早开始时间、最早完成时间三个参数的双代号网络图，具有横
坐标，是网络计划与横道图的结合；
②特点：波形线长度代表自由时差；
③计算原理：总时差等于自由时差的累积；
④前锋线：实际进度连线。
【例题1·
案例节选】【2015】
背景资料：
某房屋建筑工程，建筑面积26800㎡，地下两层，地上七层，钢筋混凝土框架结构，根据《建设
工程施工合同（示范文本）》（GF-2013-0201）和《建设工程管理合同（示范文本）》（GF-2012-0202），
建设单位分别与中标的施工承包单位和监理单位签订了施工总承包合同和监理合同。
在合同履行过程中，发生了下列事件：
事件三：在监理工程师要求的时间内，施工总承包单位提交了室内装饰装修工程的进度计划双代
号时标网络图（如下图所示），经监理工程师确认后按次组织施工。
事件四，在室内装饰装修工程施工过程中，因建设单位设计变更导致工作C的实际工作时间为35
天。
施工总承包单位以设计变更影响进度为由，向项目监理机构提出工期索赔21天的要求。
【问题】
1.针对事件三的进度计划网络图，写出其计算工程、关键路径（用工作表示），分别计算工作 C 与F的总时差和自由时差（单位：周）。
第1页/共2页。
难倒一片的双代号网络图你学会了吗2023年二级建造师考试仅剩21天，备考二建的你准备好了吗？！双代号网络计划（一）基本概念★1.箭线（工作）在双代号网络图中，任意一条实箭线都要占用时间，并多数要消耗资源。
箭线可以为直线、折线或斜线，但其行进方向均应从左向右。
★2.节点（又称结点、事件）（1）起点节点即网络图的第一个节点，它只有外向箭线（2）终点节点即网络图的最后一个节点，它只有内向箭线（3）中间节点即网络图中既有内向箭线，又有外向箭线的节点。
双代号网络图中，节点应用圆圈表示，并在圆圈内标注编号。
一项工作应当只有唯一的一条箭线和相应的一对节点，且要求箭尾节点的编号小于其箭头节点的编号，即i＜j。
网络图节点的编号顺序应从小到大，可不连续，但不允许重复。
★3.线路在各条线路中，有一条或几条线路的总时间最长，称为关键路线，一般用双线或粗线标注。
其他线路长度均小于关键线路，称为非关键线路。
（1）线路查看规则：从头往后，顺着箭线，编号从小到大只看发车，逢叉先上查！（2）三关：关键线路，关键工作，关键节点关键线路：是总的持续时间最长的线路关键工作：指的是总时差最小的工作总时差= min ( 计划工期-本工作所处线路总的持续时间）★4.逻辑关系（1）工艺关系生产性工作之间由工艺过程决定的，非生产性工作之间由工作程序决定的先后顺序称为工艺关系。
（2）组织关系工作之间由于组织安排需要或资源（人力、材料、机械设备和资金等）调配需要而确定的先后顺序关系称为组织关系。
（二）绘图规则1、双代号网络图必须正确表达已确定的逻辑关系。
2、双代号网络图中，不允许出现循环回路。
所谓循环回路是指从网络图中的其中一个节点出发，顺着箭线方向又回到了原来出发点的线路。
3、双代号网络图中，在节点之间不能出现带双向箭头或无箭头的连线。
错误示范3-14、双代号网络图中，不能出现没有箭头节点或没有箭尾节点的箭线。
错误示范4-15、当双代号网络图的一些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）。
