干变技术要求

干式变压器技术规范书1 总则1.1本技术规范提出的有关条款为最低限度要求，未对所有的细节作详细规定。

乙方提供的设备应符合有关工业技术标准和规范以及本技术规范要求的优质设备。

1.2经甲、乙双方签订的技术协议作为商务合同的一个附件，并与合同具有同等效力。

2 供货范围:具体参数如下：变比：10±2x2.5%/0.4kV连接组别：D,yn11阻抗电压：630kVA及以下：4%；800～1000kVA：6%乙方应同时提供干变温控设备、温度数字显示装置、冷却风机装置、外壳（IP20）等相应附件。

3 使用条件3.1海拔≦1000m3.2环境温度最高气温＋40℃最低气温－25℃3.3相对湿度月平均相对湿度不大于90%日平均相对湿度不大于95%3.4地震烈度8度4 设备规范4.1.主要技术参数4.1.1相数：三相4.1.2频率：50Hz4.1.3一次额定电压：10Kv4.1.4一次最高工作电压：12kV4.1.5冷却方式：AF4.1.6最高温升：125K4.1.7温度极限：180℃4.1.8绝缘等级：H级4.1.9绝缘水平工频耐压（有效值）：高压线圈35kV（1min）、低压线圈3kV（1min）冲击耐压（峰值）：高压线圈75kV4.1.10噪音：315～630kVA小于46dB、800kVA及以上小于52dB4.1.11损耗：满足国标规定要求4.2技术要求4.2.1制造标准：GB1094-1996 GB450-86 GB/T17200-1998GB/T10228-1997 IEC73-85 IEC726-824.2.2局部放电量：不大于5PC。

4.2.3短路动、热稳定满足GB6450要求。

4.2.4进出线方式：高压侧为电缆底部进线，并附有电缆夹持件，底部应留有穿线板，此板现场根据电缆外径开孔；低压侧为插接式母线上出。

4.2.5变压器一次和二次引线的接线端子，应符合GB5273的规定。

4.2.6变压器有温度显示器及温近期系统（测温元件埋设在低压线圈内）且三相线圈巡回轮流检测。

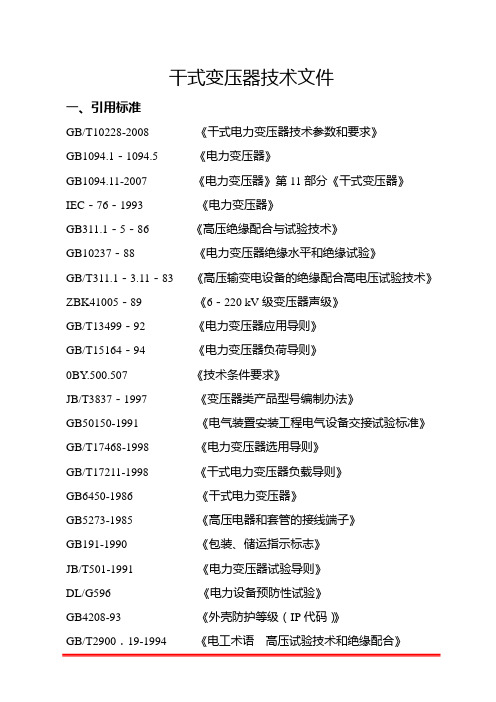

干式变压器技术文件一、引用标准GB/T10228-2008 《干式电力变压器技术参数和要求》GB1094.1－1094.5 《电力变压器》GB1094.11-2007 《电力变压器》第11部分《干式变压器》IEC－76－1993 《电力变压器》GB311.1－5－86 《高压绝缘配合与试验技术》GB10237－88 《电力变压器绝缘水平和绝缘试验》GB/T311.1－3.11－83 《高压输变电设备的绝缘配合高电压试验技术》ZBK41005－89 《6－220 kV级变压器声级》GB/T13499－92 《电力变压器应用导则》GB/T15164－94 《电力变压器负荷导则》0BY.500.507 《技术条件要求》JB/T3837－1997 《变压器类产品型号编制办法》GB50150-1991 《电气装置安装工程电气设备交接试验标准》GB/T17468-1998 《电力变压器选用导则》GB/T17211-1998 《干式电力变压器负载导则》GB6450-1986 《干式电力变压器》GB5273-1985 《高压电器和套管的接线端子》GB191-1990 《包装、储运指示标志》JB/T501-1991 《电力变压器试验导则》DL/G596 《电力设备预防性试验》GB4208-93 《外壳防护等级（IP代码）》GB/T2900．19-1994 《电工术语高压试验技术和绝缘配合》GB/T16927．1-1997 《高电压试验技术第一部分一般试验要求》IEC466：1987 《额定电压1KV以上38KV以下交流绝缘》IEC1180-1：1992 《低压设备的高压试验技术第1部分定义》ANSI/IEEE C57．109 《变压器通过故障电流持续时间》GB763-90 《交流高压电器在长期工作时的发热》二、使用环境1、使用地点：户内2、环境温度：-10℃～+40℃3、最大日温差：25℃4、海拔高度：不超过1000米5、地震强度：8度6、最大相对湿度：90%7、相对湿度：90%三、设备的主要参数1、2、耐热绝缘等级：F级3、绝缘水平：4、性能参数一览表5、变压器技术参数的允许偏差，满足GB1094.1-1996中表1的规定6、变压器温升限值，满足GB6450-86中3.2的规定四、结构特点1、变压器铁心采用晶粒取向、高导磁率、低损耗冷轧硅钢片；硅钢片为国产优质品牌，铁心叠片采用全斜接缝，心柱采用高强度绝缘带绑扎牢固。

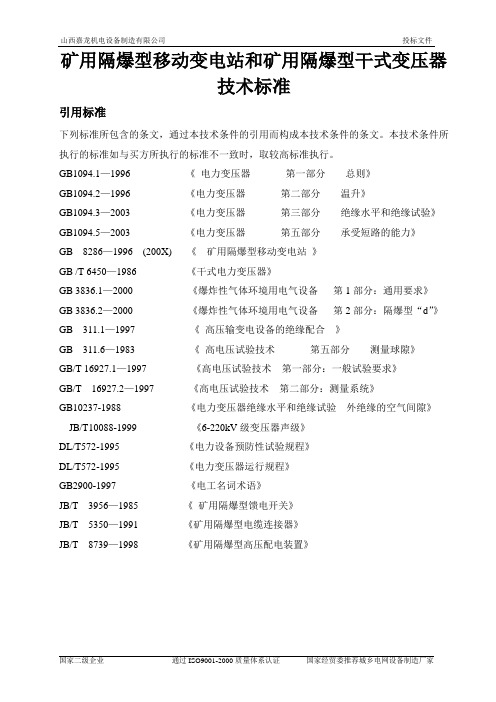

矿用隔爆型移动变电站和矿用隔爆型干式变压器技术标准引用标准下列标准所包含的条文，通过本技术条件的引用而构成本技术条件的条文。

本技术条件所执行的标准如与买方所执行的标准不一致时，取较高标准执行。

GB1094.1—1996 《电力变压器第一部分总则》GB1094.2—1996 《电力变压器第二部分温升》GB1094.3—2003 《电力变压器第三部分绝缘水平和绝缘试验》GB1094.5—2003 《电力变压器第五部分承受短路的能力》GB 8286—1996 (200X) 《矿用隔爆型移动变电站》GB /T 6450—1986 《干式电力变压器》GB 3836.1—2000 《爆炸性气体环境用电气设备第1部分：通用要求》GB 3836.2—2000 《爆炸性气体环境用电气设备第2部分：隔爆型“d”》GB 311.1—1997 《高压输变电设备的绝缘配合》GB 311.6—1983 《高电压试验技术第五部分测量球隙》GB/T 16927.1—1997 《高电压试验技术第一部分：一般试验要求》GB/T 16927.2—1997 《高电压试验技术第二部分：测量系统》GB10237-1988 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》JB/T10088-1999 《6-220kV级变压器声级》DL/T572-1995 《电力设备预防性试验规程》DL/T572-1995 《电力变压器运行规程》GB2900-1997 《电工名词术语》JB/T 3956—1985 《矿用隔爆型馈电开关》JB/T 5350—1991 《矿用隔爆型电缆连接器》JB/T 8739—1998 《矿用隔爆型高压配电装置》矿用隔爆型移动变电站和矿用隔爆型干式变压器技术服务1. 产品型号及其含义矿用隔爆型移动变电站以下列型号作为标识K B S G ＺＹ 9 —□/□高压侧额定电压 kV变压器额定容量 kVA性能水平代号移动组合干式三相矿用隔爆型2. 设备到现场后，协助用户进行设备地面试运转及井下的安装和调试以及运行维护方面的图纸、说明书和有关资料。

矿用隔爆型移动变电站和矿用隔爆型干式变压器技术标准引用标准下列标准所包含的条文，通过本技术条件的引用而构成本技术条件的条文。

本技术条件所执行的标准如与买方所执行的标准不一致时，取较高标准执行。

GB1094.1—1996 《电力变压器第一部分总则》GB1094.2—1996 《电力变压器第二部分温升》GB1094.3—2003 《电力变压器第三部分绝缘水平和绝缘试验》GB1094.5—2003 《电力变压器第五部分承受短路的能力》GB 8286—1996 (200X) 《矿用隔爆型移动变电站》GB /T 6450—1986 《干式电力变压器》GB 3836.1—2000 《爆炸性气体环境用电气设备第1部分：通用要求》GB 3836.2—2000 《爆炸性气体环境用电气设备第2部分：隔爆型“d”》GB 311.1—1997 《高压输变电设备的绝缘配合》GB 311.6—1983 《高电压试验技术第五部分测量球隙》GB/T 16927.1—1997 《高电压试验技术第一部分：一般试验要求》GB/T 16927.2—1997 《高电压试验技术第二部分：测量系统》GB10237-1988 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》JB/T10088-1999 《6-220kV级变压器声级》DL/T572-1995 《电力设备预防性试验规程》DL/T572-1995 《电力变压器运行规程》GB2900-1997 《电工名词术语》JB/T 3956—1985 《矿用隔爆型馈电开关》JB/T 5350—1991 《矿用隔爆型电缆连接器》JB/T 8739—1998 《矿用隔爆型高压配电装置》矿用隔爆型移动变电站和矿用隔爆型干式变压器技术服务1. 产品型号及其含义矿用隔爆型移动变电站以下列型号作为标识K B S G ＺＹ9 —□/□高压侧额定电压kV变压器额定容量kV A性能水平代号移动组合干式三相矿用隔爆型2. 设备到现场后，协助用户进行设备地面试运转及井下的安装和调试以及运行维护方面的图纸、说明书和有关资料。

干式变压器技术规格书为了确保双多化工工程质量，满足系统运行方式，提高系统可靠性，降低系统故障率，按照设计要求，减少维护工作量。

供方保证所提供产品为通过两部鉴定的产品，并广泛应用在国内外电力系统得到用户好评。

1：供货范围1.1 变压器名称及型号低压箔式环氧树脂浇注干式变压器（全铜结构）型号：SCB10-1000/10.5数量：2台1.2供货范围：包含风机、温控、不锈钢外壳2：技术要求2.1技术规格及参数额定电压：10.5±2*2.5%/0.4 KV调压方式：无载调压额定容量：1000KV A.额定短路阻抗百分值：6%频率：50HZ相数：三相冷却方式：AF（强制风冷，变压器绕组有测温元件及控制器能检测显示变压器绕组的温升，当温度达到设定值启动冷却风机，当温度低于设定值停止冷却风机，该温度控制器有超温报警显示并输出，有超温跳闸显示并输出，输出触点容量大于5A。

）绝缘耐热等级：F级绝缘水平：工频耐压28KV防护等级：IP20线圈温升：≤100K局部放电量：≤10P C效率：98%联结组别：D/Yn-11吊装点：有明确标志2.2技术指标空载电流Ｉ０：国标空载损耗Ｐ０：国标负载损耗Ｐｋ（120℃）：国标过载承受时间图表（20℃40℃温度条件下）年平均温度负载图表。

2.3使用环境海拔高度：1320米极端最低温度：-23℃极端最高温度：+38.8℃月平均湿度：57％地震烈度：ML7度安装方式：室内3：产品标准产品应符合下列标准：GB6450－86《干式电力变压器》GB1904－85《电力变压器》ZBK41003－88《三相树脂绝缘干式电力变压器技术条件》IEC726－82《干式电力变压器》IEC76－80《电力变压器》DIN42523－87《浇注树脂绝缘干式电力变压器》4：质量保证生产厂家的设计和制造遵循ISO9001国际质量管理和质量保证标准。

变压器使用寿命不小于30年。

5：检验及测试5.1变压器有出厂检测和试验有出厂试验﹑型式试验和特殊试验.5.2供方要提供以下测试报告：1．高低压线圈直流电阻测试报告2．高低压线圈匝数比测量及电压矢量关系校定报告3．阻抗电压及负载损耗测量报告4．空载电流及空载损耗测量报告5．外施耐压试验报告6．感应耐压试验报告7．绝缘电阻测试报告8．局部放电量测试报告7：技术资料：每台变压器（标准件）有：安装使用说明书、产品合格证、出厂试验报告、带外壳外形尺寸图、低压接线端子图、温度控制器原理图、温度控制器端子排图、装箱单、铭牌标志图，以上技术资料妥善包装防止受潮。

****新建配电室项目10kV干式变压器技术要求********公司一、概述为了明确双方的技术责任，保证产品质量，在参照有关国家标准，行业标准的前提下，本着保证产品技术参数、性能，保证甲方项目顺利进行，对该产品技术参数做出如下要求：本技术要求对该设备的技术参数、特性、元器件、结构等规定了最低限度的技术要求。

二、产品所遵循的主要标准GB6450-86《干式电力变压器》GB/T10228-97《干式电力变压器技术参数和要求》GB1094-96《电力变压器》GB6450-85《电力变压器》GB311.1-1997《高压输变电设备的绝缘配合》GB/T16927-97《高电压试验技术》GB5273-85《变压器、高压电器和套管的接线端子》GB4208-93《外壳防护等级》GB191-90《包装贮运标志》GB4109-88《高压套管技术条件》GB/T5582-93《高压电力设备外绝缘污秽等级》GB7328-87《变压器和电抗器的声级测定》GB7354-87《局部放电测量》GB50150-91《电气装置安装工程电气设备交接试验标准》JB/T501-91《电力变压器试验导则》ZBK41005-89《6～220KV变压器声级》以及其它主要现行标准。

三、使用环境条件1、环境温度：-5℃—40℃2、环境湿度：≤90%3、海拔高度：<1000米4、最大温差：20℃5、安装方式：户内四、主要技术参数1、型号：SCB10-1250/10/0.4 调压范围：±2×2.5％2、初级电压：10KV3、二次额定电压：0.4KV4、额定频率：50HZ5、相数：三相6、联结组别：Dyn117、冷却方式：AN/AF8、绝缘耐热等级：F级9、温升：100K10、空载损耗：2350W11、负载损耗：10260W12、阻抗电压：6%13、空载电流：0.4%14、噪音水平：50dB15、绝缘水平：LI75AC35/LIOAC316、系统中性点接地方式：低压中性点直接接地※测温元件预埋在低压线圈中※温控器为直读式，可自动或手动循环显示变压器三相绕组的温度※可根据温度的变化，自动超温报警和保护（测量范围：0-200℃ 精度±5%，110℃超温报警，140℃超温跳闸，提供无源干接点跳闸信号）配置RS485通讯接口。

神木县麻家塔乡贺地山红岩煤矿新工业场地设备采购项目变压器部分技术卷招标文件标书编号:买方：神木县麻家塔乡贺地山红岩煤矿二○一二年月日目录第一部分 (3)矿用隔爆型干式变压器、矿用隔爆型移动变电站 (3)一、总则 (3)二、执行标准 (3)三、设备的运行环境条件 (3)四、工程条件 (3)五、技术要求 (4)六、质量保证 (5)七、技术文件及技术图纸 (5)八、设备清单 (5)第二部分 (7)地面主变电所、通风机房配干式变压器 (7)一、总则 (7)二、执行标准 (7)三、设备的运行环境条件及部分技术条件 (7)四、供货设备清单 (8)第一部分矿用隔爆型干式变压器、矿用隔爆型移动变电站一、总则1、本技术规格书的使用范围仅限于陕西省神木县麻家塔乡贺地山红岩煤矿井下采区变电所隔爆干式变压器，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

2、本技术规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定。

也未充分引述有关标准和规范的条文。

投标方应保证提供符合本技术协议和国家标准的优质产品。

3、如果投标方没有以书面形式对本技术规格书的条文提出异议，那么可以认为投标方提出的产品完全满足本技术规格书的要求。

4、本技术条件所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

5、本技术条件未尽事宜，由供需双方协商确定。

6、本技术条件为订货合同的附件二、执行标准投标方提供的设备和配套件要符合以下标准但不局限于以下标准：GB8286-2005 矿用隔爆型移动变电站GB 3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求GB 3836.2-2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”三、设备的运行环境条件1、矿井瓦斯等级：低瓦斯2、安装地点：井下采区变电所四、工程条件1、系统概况：系统电压：高压侧10kV，二次侧 3450v 1200v 690V系统额定频率： 50Hz系统中性点接地方式：不接地2、其他要求：变压器为隔爆型。

10KV干式变压器招标技术要求1．总则1.1 本规范书提出了对设备本体及附属设备的技术要求。

主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。

1.2 本规范中提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，供方应按有关标准提供符合IEC标准、国标、行标和本规范书的优质产品。

1.3 本规范书所使用的标准及规定的条款如遇到与供货方所执行的标准不一致时，按较高标准执行,如果供方没有以书面形式对本技术规范的条文提出异议，则表示供方提供的设备完全符合本技术规范的要求。

如有异议，不管是多么微小，都应以书面形式，在投标文件中予以说明。

1.4 本规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。

1.5 本规范书中涉及的技术内容经买卖双方确认无误后，将作为供货的标准，买方将此作为验货的标准。

1.6供货方免费提供买方全部最终版图纸、资料及说明书。

其中，图纸应包括总装配图及安装时设备位置的精确布置图，并且应保证买方可按最终版的图纸资料对所供设备进行维护，并在运行中更换零部件等工作。

1.7卖方在投标过程中所提供的资质、业绩、检验报告等相关文件必须真实有效，并保证所提供设备符合国家的规定；如有虚假现象，要赔偿买方由此带来的一切损失。

1.8在投标书中要详细列出每台变压器的绕组、铁心、环氧树脂、外壳及附件的相关参数（如型号、重量、产地等）。

2．技术标准中标单位所生产的干式变压器产品及其全部零部件、附件的设计、制造、检验等过程遵循下列标准，如以下相关标准加以更新，将执行最新的有效版本： IEC60076-1 1993/GB1094.1-1996 《电力变压器第1部分总则》IEC60076-2/GB1094.2-1996 《电力变压器第2部分温升》IEC60076-3 2000/GB1094.3-2003 《电力变压器第3部分绝缘水平和绝缘试验》IEC60076-5/ GB1094.5-2003 《电力变压器第5部分承受短路能力》 IEC60076-11/ GB1094.11-2007 《干式电力变压器》GB/T10228-2008 《干式电力变压器技术参数和要求》IEC60722-1982/GB7449-1987 《电力变压器和电抗器的雷电冲击操作冲击试验导则》IEC 905/GB/T17211-1998 《干式电力变压器负载导则》GB/T10237-1988 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》IEC60071-1 1993/GB311.1-1997 《高压输变电设备的绝缘配合》GB/T5582-1993 《高压电力设备外绝缘污秽等级》IEC60060-1 1989/ IEC60060-2 1994/GB/T16927.1-2《高压试验技术》GB50150-1991 《电气装置安装工程电气设备交接试验标准》IEC60270 1981/GB7354-1987 《局部放电测量》GB4853-1984 《电气设备抗干扰特性基本测量办法》 IEC529 1989/ GB4208 -1993 《外壳防护等级（IP代码）》IEC76-5第5部分《短路电流耐受能力》JB/T971-1999 《干式变压器用横流式冷却风机》GB7328-1987 《变压器和互感器的声级测量》JB/T10088-1999 《6～220kV变压器声级》JB/T9639-1999 《封闭母线》DL/T596-1996 《电力设备预防性试验规程》DL/T572-1995 《电力变压器运行规程》3．使用环境条件3.1 周围空气温度:最高温度： 40℃最低温度： -20 ℃（户内）或者-30℃(户外)最高日平均气温：+30 ℃最高年平均气温：+20 ℃3.2 海拔高度：不超过1000 m3.3 环境相对湿度（在25℃时） 95_％3.4 地震烈度: 7 度 (中国12级度标准) 耐受地震能力；承受三相正弦波，水平和垂直加速度同时作用，水平：0.3G；垂直：0.15G；正弦波持续时间：3周波；安全系数：1.67。

厂用干式变压器技术规范书项目名称：需方：设计单位:年月日一.总则1.1本设备的技术规范书适用于建设项目干式变压器及变压器功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。

1.3如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。

本设备技术规范书所使用的标准，如遇与卖主所执行的标准不一致时，按较高标准执行。

1.4本设备技术规范书经招、投双方确认后，成为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5本设备技术规范书未尽事宜，由买卖双方协商确定。

二.气象条件安装地点：海拔≤1000米，其他见供货材料表。

安装场所：户内三．招标供货范围数量和型号见各项目材料表本招标项目中所含货物包括以下设备和附件：✍ 干式变压器本体(线圈为铜箔绕制)✍ 带导轨或小车的底座✍ 罩壳✍ 强迫空气冷却机✍ 感温元件、温控设备●温度显示保护装置技术参数名称参数备注型号SCB11-1600KVA/6/0.4KVUd=6%D,Yn11见项目材料表额定容量1600KVA 见项目材料表相数：三相额定电压： 6.3/0.4KV见项目材料表联结组别：D，yn11短路阻抗：6%绝缘等级：F级冷却方式：强迫空气冷却AN(F)外壳防护等级：IP20 铝合金外壳进出线方式:高压母排上进线低压母排侧出见安装平面图分接范围： 6.3±2*2.5%标准：GB1094.1～2-1996；B/T10228-2015 IEC60076-11-2016数量台本次招标所含货物的设计、制造、安装指导，对全部货物进行详细描述的，若有需另行定购的货品，请卖方在投标文件中明确列出。

卖方应确保供货完整，保证设备安装质量、运行要求为原则。

招标书技术要求中涉及的设备也作为本范围的补充。
