人教版九年级物理全一册《第十五章电流和电路》章节练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（）A．棉线B．铅笔芯C．塑料尺D．干燥的小木棍3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。
用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（）A．吸管和橡胶棒带同种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管失电子带正电D．吸管和餐巾纸摩擦时，吸管得电子带负电4．以下电路中，电流表连接方法正确的是（）A．B．C．D．5．如图所示，用与丝绸摩擦过的玻璃棒去接触不带电的验电器A，可以看到A的金属箔张开。
再用带有绝缘手柄的金属棒把A和不带电的验电器B连接起来（）A．连接金属棒的一瞬间，B的金属箔张开是因为同种电荷相互排斥B．连接金属棒的一瞬间，金属杆中的电流方向是从B到AC．连接金属棒的一瞬间，正电荷从A流向BD．若把金属棒换成橡胶棒，连接的一瞬间，自由电子也能从B流向A6．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任何一种方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，开关S3将在一段时间后自动闭合而恢复解锁功能。
若用灯泡L发光模拟手机解锁成功，则图中符合要求的模拟电路是（）A．B．C．D．7．如图所示，闭合开关，下列说法中正确的是（）A．电流表测量的是通过灯L1的电流B．灯L1和灯L2并联C．灯L1亮，灯L2不亮D．灯L1被电流表短接8．如图一甲所示的实物电路中，当开关闭合时，电流表A1、A2的指针偏转分别如图乙、丙所示，则下列判断正确的是（）A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.9AC．通过灯L2的电流为1.2A D．通过灯L2的电流为0.9A二、填空题9．小明发现有些衣服在干燥的天气里特别容易吸附灰尘，其原因是衣服经摩擦带了电，而带电体能够吸引；用毛皮摩擦过的橡胶棒因得到电子而带电，将其靠近带电小球A，小球A被排斥，小球A带电。
人教版九年级物理全一册《第十五章电流和电路》章节练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．儿童电动牙刷，有两个挡位，可通过开关的通断实现高速和低速振动两种模式。
若通过电动机的电流较大时，高速振动；电流较小时，低速振动，则以下电路图可以满足要求的是（）A．B．C．D．2．如图是小明实验电路的一部分，接线柱B上标有“-”，此时流过小灯泡的电流为0.3A，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小。
则关于此图的下列说法正确的是（）A．通过导线FG的电流方向由F到GB．若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.3AC．若通过导线BC的电流方向为由B到C，则通过导线AB的电流方向为由A到BD．通过导线AB的电流大小等于通过导线BC的电流大小3．如图所示，是某次实验连接的电路，下列说法正确的是（）A ．灯1L 和2L 是串联的B ．开关2S 是干路开关，控制整个电路C ．只闭合开关2S 时，电流表测量的是1L 的电流D ．同时闭合1S 和2S ，电流表测量的是2L 的电流4．如图，关于开关的控制作用，下列说法正确的是（ ）①当S 1、S 2都闭合时，灯L 2、L 3发光 ①只闭合S 2，灯L 1、L 3不发光①只让灯L 3发光，应该只闭合S 1①当S 1、S 2都断开时，灯L 1、L 3发光A ．①①B ．①①C ．①①D ．①①①5．如图所示的电路，当开关K 闭合时，可能发生的现象是（ ）A ．只有L 1发光B ．只有L 2发光C ．灯丝被烧断D ．两灯均不发光，但电源短路6．对于如图所示的电路，下列说法中错误的是A ．S 闭合后，L 1、L 2并联，且都能发光B ．S 闭合后，电路将发生短路C ．要想使L 1、L 2串联，可去掉导线bD ．若将导线M 从接线柱B 改接到A 上，则两灯并联7．如图所示，是物理老师做的“静电飞花”实验，将彩色的碎纸片洒在带有负电的塑料光盘上，就看到彩色碎纸片跳起并四处飞散的景象，下列分析正确的是（）A．跳起的碎纸片失去电子带负电B．碎纸片与光盘带异种电荷互相排斥C．接触瞬间有电流从光盘到碎纸片D．碎纸片飞散的原理与验电器的原理相同8．将一根用丝绸摩擦过的玻璃棒靠近一个小通草球时（）A．如果小球被吸引，小球必带负电B．如果小球被吸引，小球必带正电C．如果小球被排斥，小球必带负电D．如果小球被排斥，小球必带正电9．小刚家有一个带有开关、指示灯和多个插座的接线板，如图所示，有时在闭合接线板上的开关时，出现“跳闸”现象；有时在台灯插头插入插孔后，先闭合接线板上的开关，再闭合台灯开关时，出现“跳闸”现象．引起这两种故障的原因可能是A．前者是接线板中的电路发生了断路，后者是插头短路B．前者是接线板中的电路发生了短路，后者是台灯短路C．前者是接线板中的电路发生了短路，后者是台灯断路D．前者是接线板中的电路发生了断路，后者是台灯短路10．如图所示的电路中，要使灯L1、L2串联发光，则应闭合开关（）A．S2B．S1、S3C．S2、S3D．S1、S2、S3二、填空题11．如图所示，是电风扇中一个自动断电的安全装置。
人教版九年级物理全一册《第十五章电流和电路》单元练习题-带有参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．为了保护高大的建筑物免受雷电的伤害，许多高大建筑物的顶端都设有避雷针．雷雨时，在避雷针的尖端不断向空中释放电子的过程中，避雷针中的电流方向是（）A．从尖端流向地面B．没有电流C．从地面流向尖端D．无法确定2．如图在“静电章鱼”实验中，用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管，把塑料丝往空中抛出后将塑料管置于塑料丝下方，此时塑料丝静止在空中，形状像章鱼。
下列分析正确的是（）A．塑料丝间带同种电荷相互排斥而呈章鱼状B．塑料丝与塑料管带异种电荷相互排斥C．塑料管经毛皮摩擦得到电子后带正电D．塑料管得到的电子数等于毛皮两次摩擦失去的电子总数3．人类认识到原子也有内部结构，始于发现了（）A． 粒子B．质子C．中子D．电子4．下列关于导体和绝缘体的说法正确的是（）A．绝缘体在一定条件下可以转化为导体B．导体在任何时候都能导电C．只有导体有电荷，绝缘体没有电荷D．导体导电时一定是自由电子发生了定向移动5．分类是学习科学的常用方法。
下列物质的分类不正确的是（）A．混合物：生铁、石油、海水B．纯净物：五氧化二磷、高锰酸钾、氮气C．晶体：铜、海波、蜂蜡D．导体：铁丝、石墨、大地6．小宇自制了一个简易的验电器，如图所示，用来检验物体是否带电，效果还真不错，关于验电器下列说法正确的是A．用验电器可以直接检验出物体是正电还是带负电B．验电器是根据同种电荷互相排斥的原理工作的C．验电器的金属箔用塑料片代替效果会更好D．在阴雨天气使用验电器效果比在晴朗干燥天气效果更好7．为保证骑乘人员的安全、现在骑乘共享电单车时必须佩戴头盔，否则无法使用。
某共享电单车配置了最新的智能头盔、用户扫码后，需要取下头盔戴上（相当于闭合S1），电单车才能通电（相当于闭合S2）骑行。

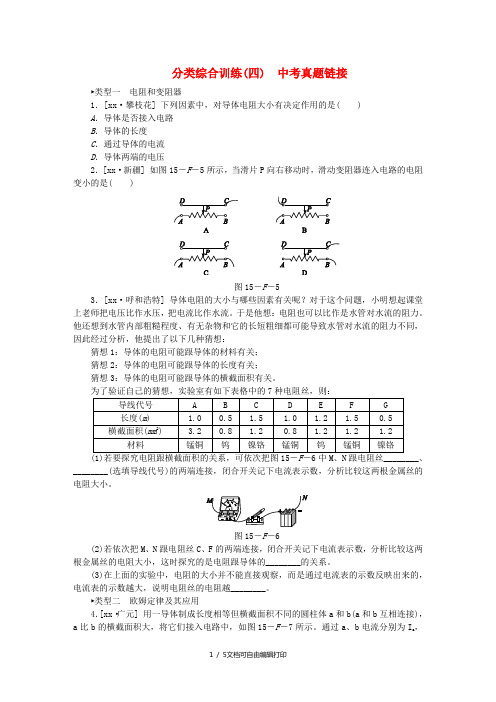

分类综合训练(四) 中考真题链接►类型一电阻和变阻器1．[xx·攀枝花] 下列因素中，对导体电阻大小有决定作用的是( )A．导体是否接入电路B．导体的长度C．通过导体的电流D．导体两端的电压2．[xx·新疆] 如图15－F－5所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是( )图15－F－53．[xx·呼和浩特] 导体电阻的大小与哪些因素有关呢？对于这个问题，小明想起课堂上老师把电压比作水压，把电流比作水流。
于是他想：电阻也可以比作是水管对水流的阻力。
他还想到水管内部粗糙程度、有无杂物和它的长短粗细都可能导致水管对水流的阻力不同，因此经过分析，他提出了以下几种猜想：猜想1：导体的电阻可能跟导体的材料有关；猜想2：导体的电阻可能跟导体的长度有关；猜想3：导体的电阻可能跟导体的横截面积有关。
为了验证自己的猜想，实验室有如下表格中的7种电阻丝，则：、________(选填导线代号)的两端连接，闭合开关记下电流表示数，分析比较这两根金属丝的电阻大小。
图15－F－6(2)若依次把M、N跟电阻丝C、F的两端连接，闭合开关记下电流表示数，分析比较这两根金属丝的电阻大小，这时探究的是电阻跟导体的________的关系。
(3)在上面的实验中，电阻的大小并不能直接观察，而是通过电流表的示数反映出来的，电流表的示数越大，说明电阻丝的电阻越________。
►类型二欧姆定律及其应用4．[xx·广元] 用一导体制成长度相等但横截面积不同的圆柱体a和b(a和b互相连接)，a比b的横截面积大，将它们接入电路中，如图15－F－7所示。
通过a、b电流分别为I a，I b，a、b两端电压分别为U a，U b，则下列说法正确的是( )图15－F－7A．I a＞I b、U a＝U b B．I a＜I b、U a＝U bC．I a＝I b、U a＞U b D．I a＝I b、U a＜U b5．[xx·眉山] 在如图15－F－8所示的电路中，电源电压保持不变。

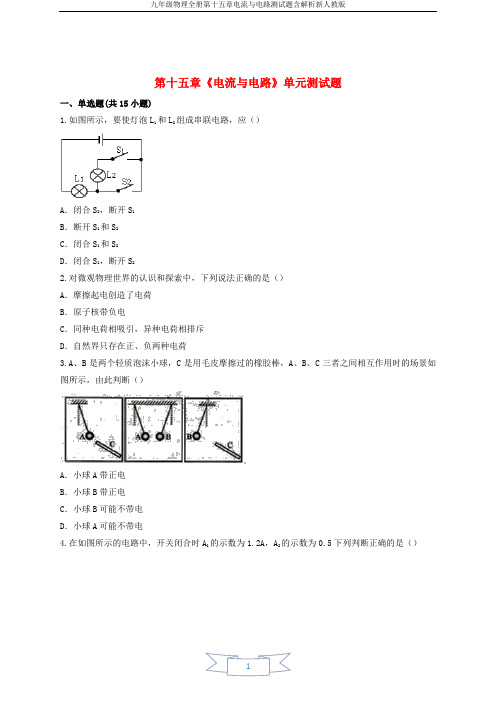

第十五章《电流与电路》单元测试题一、单选题(共15小题)1.如图所示，要使灯泡L1和L2组成串联电路，应（）A．闭合S2，断开S1B．断开S1和S2C．闭合S1和S2D．闭合S1，断开S22.对微观物理世界的认识和探索中，下列说法正确的是（）A．摩擦起电创造了电荷B．原子核带负电C．同种电荷相吸引，异种电荷相排斥D．自然界只存在正、负两种电荷3.A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此判断（）A．小球A带正电B．小球B带正电C．小球B可能不带电D．小球A可能不带电4.在如图所示的电路中，开关闭合时A1的示数为1.2A，A2的示数为0.5下列判断正确的是（）A．通过L1的电流为1.2AB．通过L1的电流为0.7AC．通过L2的电流为0.7AD．通过L2的电流为1.2A5.击剑比赛中，若甲方的剑击中乙方导电服时，乙方指示灯亮（甲方的剑相当于如图中的开关“S ”，控制乙方指示灯“L乙”），反之亦然，如图中能反映此工作原理的电路图是（）甲A．B．C．D．6.如图轻质塑料小球甲、乙处于静止状态．关于小球带电情况，下列判断正确的是（）A．甲、乙都不带电B．甲带电，乙不带电C．甲、乙都带电，并带有同种电荷D．甲、乙都带电，并带有异种电荷7.如图是电冰箱的简化电路图．图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯．下列判断正确的是（）A． S1闭合、S2断开时，照明灯与电动机并联B． S1、S2都闭合时，照明灯与电动机串联C．关上冰箱门时、S1自动断开，使得照明灯熄灭D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作8.某种电动车两个手柄中都有一个启动装置，即左手柄有一只开关S1，右手柄有一只开关S2．在开始启动行驶时，只有两只手都转动手柄（即同时转动启动装置）时，两个手柄上的开关都闭合，电动机才能开始工作，下列电路符合要求的是（）A．B．C．D．9.某用电器正常工作时通过的电流大约为4A，该用电器可能是（）A．手机B．节能灯C．遥控器D．电饭锅10.依据卢瑟福的原子行星模型理论，在原子中绕核高速旋转的是（）A．质子B．中子C．电子D．核子11.下列电路图中，开关S闭合后，两个电阻并联的是（）A．B．C．D．12.如图所示是新兴街换装的新路灯，左右灯箱内各有一盏节能灯，两灯的明暗独立控制．以下模拟电路与之相符的是（）A．B．C．D．13.下列电器正常工作时，电流最接近0.2安的是（）A．电饭煲B．台灯C．微波炉D．空调14.用金属棒把带正电的验电器A与不带电的验电器B连起来，B验电器也带正电，这是因为（）A． A中的正电荷转移到B． B中的质子转移到A中C． B中的电子转移到A中D． A中的电子转移到B中15.如图，三个不同的灯泡接在电源上，A1的示数为I1，A2的示数为I2，A3的示数为I3，各表读数关系正确的是（）A．I1=I2=I3B．I1=I2+I3C．I3＞I2＞I1D．I1＞I2＞I3二、填空题(共3小题)16.同学们在连接实物电路时，开关应 ______ ；电流表接入电路时，为了避免电流过大损坏电流表，在不能预先估计电流大小的情况下，要进行 ______ ．17.图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2．木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路．闭合开关通电后，两灯都能正常发光．（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________．（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________．18.电路图是指用__________来表示电路连接的图．常用的元件符号，如代表____________，代表____________，代表__________，代表____________，代表__________．三、实验题(共3小题)19.如图所示，在封闭盒子上表面有两个小灯泡和一个开关，它们的连线电路在盒子内，无法看到．已知闭合开关时两灯均亮，断开开关时，两灯均熄灭，这两个小灯泡是串联还是并联的？对此，小可同学认为，可以简单的验证一下，请你帮他完成验证过程：他把其中一个灯泡拧下来，再闭合开关，如果出现________________的现象，说明两灯是串联的；如果出现______________的现象，说明两灯是并联的．根据分析结果，可以判断大街上的路灯同时亮起，同是熄灭，它们的连接方式是_______．20.为探究并联电路中电流的关系，某同学按如图所示连接电路；把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入表中；为了防止个别偶然因素的影响，我们可以采用以下两种方法之一，重复上面实验步骤．方法一：改变电源电压方法二：更换其中一条支路中的电阻（阻值不同）（1）在拆接电路时，开关必须 ______ ；（2）下面设计的表格中存在的不足之处是： ______ ；（3）表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论：并联电路干路中的电流等于______ ．21.验电器是用来检验物体是否带电的仪器．如图1所示，将带电体与验电器金属球直接接触，观察验电器金箔是否张开，即可判断导体是否带电．导体所带电荷量越多，验电器金箔张角越大．某小组同学为了研究带电体对轻小物体的吸引力大小，他们用验电器和一个悬挂的轻质小球B进行了图2所示的实验．他们让验电器的金属球A带电，A所带电荷量的多少可以通过观察验电器金箔张角大小来观察，并将验电器的A球放到离轻质小球B不同距离处．已知图2（b）、（d）中，A球与B球初始位置的距离相同，图2（c）中A球与B球初始位置的距离小于图2（b）、（d）中两球初始位置的距离．实验现象如图2所示，请根据实验现象及相关条件，归纳得出初步结论．①比较图2中的（b）与（c）可知， ______ ；②比较图2中的（b）与（d）可知， ______ ．四、简答题(共3小题)22.如图所示分别为太阳系和原子结构模型，请你指出两者之间相似或不同的某一点：23.如图是学校实验室常用的一种电表，请你在仔细观察后，对它的情况作一个简单介绍．（介绍出三点）24.马路上的路灯，傍晚时同时发亮，天明时同时熄灭，请判断这些灯是串联的还是并联的？你判断的依据是什么？答案解析1.【答案】D【解析】当闭合S1，断开S2时，电流从电源正极出发后依次经过两盏灯泡，则它们是串联在一起的．故选D．2.【答案】D【解析】A.摩擦起电的实质是电子的转移，电荷的多少没有变化，所以摩擦起电并没有创造电荷，故A错误；B.原子核带正电，故B错误；C.电荷间的作用规律：同种电荷相排斥，异种电荷相吸引，故C错误；D.自然界中只有两种电荷，即正电荷和负电荷，故D正确．3.【答案】D【解析】C是用毛皮摩擦过的橡胶棒，故C带负电，当靠近A小球是，相互吸引，即说明A可能带正电，可能不带电；C靠近B时，发现排斥，即说明B 一定带负电，故将AB靠近时，AB吸引，B一定是带电的，故A 可能带正电，也可能不带电，故选D．4.【答案】B【解析】由图可知，L1与L2并联，电流表A1测的是干路电流，A2测的是通过L2的电流，则通过L2的电流为0.5A．题中已知时A1的示数为1.2A，即干路上的电流为1.2A，由并联电路电流规律：干路电流等于各支路电流之和，通过L1的电流为1.2A-0.5A=0.7A．5.【答案】B【解析】当甲方击中乙方时电路接通，故S甲与乙方指示灯串联，故S甲与乙方指示灯串联；当乙方击中甲方时电路接通，故S乙与甲方指示灯串联，故S乙与甲方指示灯串联；由此可知：甲方指示灯与乙方指示灯互不影响，所以两路并联在电源两端．6.【答案】C【解析】读图可知，两只小球靠近时相互排斥，说明两只小球一定是带有同种电荷．7.【答案】D【解析】电冰箱中电灯与压缩机是并联，冰箱门在电路中相当于一个开关，和照明灯串联，控制照明灯的工作．A、开关S1闭合、S2断开时，照明灯不工作，只有电动机工作，故A错；B、开关S1、S2都闭合时，照明灯L与电动机M并联，故B错；C、关上冰箱门时，S2自动断开，照明灯熄灭，故C错；C、冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作，这是压缩机工作的一般原理，故D正确．8.【答案】C【解析】由两个手柄上的开关都闭合电动机才能开始工作可知，两开关应串联接在电路中，根据选项可知C符合题意.9.【答案】D【解析】该用电器的功率P=UI=220V×4A=880W；A、手机的功率一般不超过10W，不符合题意；B、节能灯的功率在20W左右，不符合题意；C、遥控器的功率一般不超过10W，不符合题意；D、电饭煲的功率在1000W左右，符合题意．10.【答案】C【解析】卢瑟福的原子行星模型理论中正电荷集中在原子核，带负电的电子在原子中绕核高速旋转．11.【答案】C【解析】A、两个电阻顺次连接，因此该电路为串联电路；B、开关闭合，导线对上边的电阻短路，只有下面的电阻连入电路．故不符合题意；C、两个电阻并列连接，因此该电路为并联电路；D、开关闭合，会对电源短路，烧坏电源，两个电阻不能工作，故不符合题意．12.【答案】D【解析】A、两灯泡串联，两个开关共同控制两个灯泡，故A不符合题意；B、两灯泡并联，S甲控制干路，S乙控制L乙，故B不符合题意；C、两灯泡串联，开关S乙控制整个电路，S甲闭合后，L甲会短路，故C不符合题意；D、两灯泡并联，S甲控制L甲，S乙控制L乙，故D符合题意．13.【答案】B【解析】电饭煲、微波炉的功率约1000W，所以正常工作电流约为：000W4A；220V空调的功率更大，所以正常工作电流要大于4.5A；台灯的电功率约为40W，正常工作电流约为：40W0 8A,所以选B.22V14.【答案】C【解析】正电荷（质子）在原子核的内部，不会发生转移．A原来带正电，用金属棒将AB连接起来，连接的瞬间，B上带负电的电子转移到A上，使B带上正电荷．15.【答案】D【解析】由图可知三灯泡并联，A3测通过L3的电流，A2测通过L2和L3的两个支路电流之和，故一定有：I2＞I3；A1测通过三个灯泡的总电流，故一定有：I1＞I2；所以，I1＞I2＞I3.16.【答案】断开；试触．【解析】（1）连接实验电路时，开关应处于断开状态；（2）绝不允许不经过用电器而把电流表直接接到电源的两极上，否则因为电流过大而烧坏电流表．在不能估测被测电流情况下，可先用大量程进行试触．17.【答案】（1）并联；串联；（2）0.3A；0.15A（顺序可调换）【解析】（1）用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联；（2）电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A.18.【答案】符号；灯泡；电动机；电阻；开关；电池【解析】能够准确识别各种电路中常用的符号是进一步学习电学的基础．19.【答案】另一灯不亮；另一灯仍亮；并联【解析】在串联电路中，各用电器之间相互影响，闭合开关后，若取下其中一个小灯泡，则另一灯不亮；在并联电路中，用电器之间互不影响，若取下其中一个灯泡，另一灯不会受到影响；因此，在不拆开桌面的情况下，可以拧下其中的一个灯泡，闭合开关，若另一灯不亮，则说明两灯是串联；若另一灯亮，说明两灯是并联．路灯很容易坏，如果串联在一起，其中任意一盏坏了，其余的路灯都会不能工作；而实际上其中任意一盏坏了，其余的仍能继续工作，所以路灯是并联连接．20.【答案】（1）断开；（2）缺少了电流的单位；（3）一；各支路电流之和．【解析】（1）在拆接电路时，开关必须断开；（2）由表格中的数据记录可知，存在的不足之处是：缺少了电流的单位；（3）由表中实验数据可知，第2次与第3次实验中，电流值与第一次的电流值相比，只是数值上发生了倍数变化，所以后面两次实验是通过改变电源电压进行实验的；比较实验数据，可以得出结论：并联电路干路中的电流等于各支路电流之和．21.【答案】①在电荷量相同的情况下，带电小球与轻小物体间距越小，对轻小物体吸引力越大；②在距离相同的情况下，带电小球电荷量越多，对轻小物体吸引力越大．【解析】：①比较图2中的（b）与（c），由于（c）中A球与B球初始位置的距离小于图2（b）中两球初始位置的距离，在其它条件相同的情况下，现象是（b）吊小球的细线偏离竖直方向的夹角比较大，说明带电小球对轻小物体吸引力越大．所以，可得结论：在电荷量相同的情况下，带电小球与轻小物体间距越小，对轻小物体吸引力越大；②比较图2中的（b）与（d），由于（d）A球所带电荷量比（b）中A球所带电荷量多，在其它条件相同的情况下，现象是（d）吊小球的细线偏离竖直方向的夹角比较大，说明带电小球对轻小物体吸引力越大．所以，可得结论：在距离相同的情况下，带电小球电荷量越多，对轻小物体吸引力越大．22.【答案】相似之处：都质量较小的物体围绕质量很大的中心物质旋转；不同之处：做旋转运动时所需要的力性质不同，电子绕原子核旋转依靠的是电荷之间的力，行星绕太阳旋转的力是万有引力．【解析】分别说出原子的结构与太阳系的结构相同点和不同点．23.【答案】①这是一只电流表；②有三个接线柱，两个量程（一个是0～3A，另一个是0～0.6A）；③量程是0～3A的分度值是0.1A；④量程是0～0.6A的分度值是0.02A．【解析】根据电流表的标志符号A、接线柱、量程及分度值进行解答．24.【答案】因为有时发现某些路灯不亮（坏）了，而其余的灯仍然亮着，各个路灯互不影响，所以街道上的路灯是并联的．【解析】串联电路中电流只有一条通路，如果两个用电器串联，其中一个停止工作（坏），另外也不能工作，相互影响；并联电路中电流有多条通路，如果两个用电器并联，其中一个停止工作（坏），另外仍能工作，互不影响．可以根据串并联电路的特点进行判断.。
人教版九年级物理全一册《第十五章电流和电路》单元练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于生活中的一些电路连接，下列判断正确的是（）A．晚上马路上的路灯同时亮了，这些灯是串联的B．教室内的开关同时控制多个灯管，各灯管间是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，它们是并联的D．路口的红绿灯是串联2．疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，图中最接近内部电路的是（）A．B．C．D．3．电路中有了电源，就能使A．电路中产生电荷B．电路中有自由电荷C．电路两端产生电压D．电路中产生电流4．下列各组物体中，在通常情况下全部属于导体的一组是（）A．塑料尺子、醋、盐水B．铜导线、电工胶布、橡皮手套C．陶瓷、花生油、玻璃D．水银、石墨、铁导线5．如图所示是一款电子闹钟，在设定响铃时，先将闹铃开关闭合，再将要“闹”时间调到指定时间，当闹钟显示时间与定时时间重合时，定时开关会自动闭合，此时电动机工作，闹铃发声。
下列电路图能满足上述要求的是()A．B．C．D．6．两只灯泡连接后接到两节干电池的电路上，用电流表测得通过它们的电流相等，那么（）A．这两只灯泡一定是串联的B．这两只灯泡一定是并联的C．这两只灯泡可能串联也可能并联D．两只灯泡的连接无法判断7．如图所示的电路中，说法正确的是（）A．电流表测量通过灯L1的电流B．电流表测量通过灯L2的电流C．电流表测量通过灯L1和灯L2的电流之和D．灯L1和灯L2串联8．有趣的物理课堂上，同学连接了如图所示的水果电路使二极管发光。
水果的作用相当于电路中的（）A．用电器B．电源C．开关D．导线9．A、B、C三个轻质小球，它们之间的相互作用情况如图所示，已知A球与丝绸摩擦过的玻璃棒带电相同，则下列判断正确的是（）A．B球一定带负电B．C球可能不带电C．B球可能带负电D．C球一定带负电10．两只规格相同的灯泡按如图方式连接，将开关S1和S2闭合，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．断开S2后，灯泡L1的亮度变大D．电流表A1的示数是A2的两倍二、填空题11．如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于（填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带电．12．如图所示电路，闭合开关S1、S2，断开S3，此时电路的连接方式为联；两电流表指针偏转情况均如图乙所示，流过灯泡L1的电流为A。
人教版2023初中物理九年级物理全册第十五章电流和电路真题单选题1、如图所示，当只闭合开关S时，两灯均不亮；若同时闭合开关S1和S时，只有灯L2亮。
则电路中可能出现的故障是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路答案：A根据电路图可知，只闭合开关S时，只有L1接入电路中，两灯均不亮，说明电路出现了断路现象；同时闭合开关S1和S时，只有灯L2亮，说明灯L1断路，故A符合题意，BCD不符合题意。
故选A。
2、两款温控开关K1和K2，当温度低于50℃时，K1保持闭合，K2保持断开；当温度高于50℃时，K1保持断开，K2保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（）A．B．C．D．答案：CAB．由电路图可知，电路中加热电阻R与开关并联，当开关闭合时会对电源短路，将会烧坏电源，故AB不符合题意；CD．由电路图可知，加热电阻R与开关串联，加热电阻在水温低于50℃时工作，即水温低于50℃时开关应闭合；加热电阻在水温高于50℃时不工作，即水温高于50℃时开关应断开，由题意可知，符合这一规律的应该是K1，故C符合题意，D不符合题意。
故选C。
3、在干燥的冬季，汽车在长途行驶的过程中车身会带上电荷。
为了避免人触摸车门时因放电而带来的不适感，人们通常会在车尾安装一条与大地相接触的静电带，如图所示。
下列说法中正确的是（）A．车身会带上电荷说明电荷可以被创造B．车身带电荷是摩擦起电现象C．若车身带正电荷，则说明车身得到了电子D．若车身带负电荷，则电流方向为从车身到大地答案：BA．摩擦起电并不是创造了电，而是电荷的转移，故A错误；B．汽车在长途行驶过程中，车身与空气摩擦带上电荷，是摩擦起电现象，故B正确；C．若车身带正电荷，则说明车身失去了电子，故C错误；D．若车身带负电荷，负电荷从车身流向大地，电流的方向与负电荷定向移动的方向相反，则电流方向为从大地流向车身，故D错误。
班级 姓名九年级物理第十五章探究电路测试题一、单项选择题（请将题目填在答题框中）1. 在探究“导体电阻的大小与哪些因素有关”的实验中，将一根粗细均匀的导体截成ab 、cd 两段后，分别把它们接入如图所示的电路中，这是在探究导体电阻与导体A ．横截面积的关系B ．材料的关系C ．长度的关系D ．温度的关系2. 为了验证玻璃在加热烧红时也能导电，同学们利用白炽灯、灯丝已断的灯泡玻璃芯、酒精灯、插头、导线若干，设计了下图所示的四种方案，其中合理的是3．一段导体接在电压为9V 的电源上时，通过导体的电流是1A 若将这段导体接在电压为3V 的电源上时，这段导体的电阻是A ． 9Ω B. 6Ω C .3Ω D.由9Ω变为3Ω4、如图的四个电路中，电源电压U 相同，R1＜R2，电路的总电流最大的是5、将两个不同型号的灯泡串联在电路中，发现两灯的亮度不同，甲灯比乙灯亮，则下列说法正确的是 A.两灯中的电流不相等，甲灯中电流大于乙灯中电流 B.两灯中的电流不相等，乙灯中电流大于甲灯中电流 C.两灯中的电流相等 D.无法判断两灯中电流的大小6、白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的A. 电阻变大，电流减小B. 电阻变小，电流增大C. 电阻和电流都增大D. 电阻和电流都减小 7、如图所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有 A ．AB BC U U >，AB BC I I < B ．AB BC U U <，AB BC I I = C ．AB BCU U >，AB BCI I = D ．AB BCU U =，AB BCI I <8、如图两个电路中，电源电压相等，闭合开关S ，当滑片P 都向右滑动时，灯泡L1和L2的亮度变化 A ．L 1、L 2都变亮 B ．L 1、L 2都变暗C ．L 1变亮，L 2变暗D ．L 1变暗，L 2的亮度不变BACacb d9、某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表。
第十五章探究电路复习题一．选择题1．在相同温度下，关于导体的电阻，下列说法正确的是（）A．铜线的电阻一定比铝线的小B．长度相同粗细也相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较大D．粗细相同的两根铜线，长的那根电阻较大2．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）A．B．C．D．3．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路4．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。
则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D5．如图所示电路图，改变各开关连接情况时，下列分析正确的是（）A．当S2闭合，S1、S3断开时，电压表V与V1示数相等B．当S2闭合，S1、S3断开时，电流表A的示数大于A1的示数C．当S2断开，S1、S3闭合时，电流表A的示数与A1的示数相等D．当S2断开，S1、S3闭合时，电压表V与V1示数相等6．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中（）A．电压表V示数变小，电流表A1示数变大B．电压表V示数不变，电流表A2示数变小C．电压表V的示数与电流表A1示数的比值变小D．电压表V的示数与电流表A2示数的比值不变7．在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（）A．导体中的电流与导体的电阻成正比B．电源至少选用两节新干电池C．换用2Ω电阻做实验时，需要更换电压表量程D．多次实验是为了求平均值，以减小实验误差8．如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大9．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图象。
第十五章电流和电路一选择题1.下列有关电现象的说法中正确的是( )A．验电器的工作原理是同种电荷互相排斥B．摩擦起电是利用摩擦的方式创造电荷C．电荷的移动形成电流D．与丝绸摩擦过的玻璃棒带负电荷2.如图所示是一个便携式充电器正在给一个手机电池充电。
在充电过程中，该手机电池相当于电路中的()A．电源B．开关C．导线D．用电器3.如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障()A．灯L1与开关S均断路B．灯L2与开关S均断路C．灯L1与开关S均短路D．灯L2与开关S均短路4.自动售票公交车后门两侧的扶手上各装有一个红色按钮，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车。
如图所示的电路图符合要求的是()5.在空气干燥的冬天，化纤衣服表面很容易吸附灰尘。
其主要原因是()A．冬天气温低B．化纤衣服创造了电荷C．冬天灰尘多D．化纤衣服摩擦带了电6.小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”(如图)。
对该现象解释正确的是（）A．摩擦的方法创造了电荷使两气球带了电B．摩擦的方法使气球分子发生转移而带电C．这种现象与验电器的工作原理相同D．两气球因带了异种电荷而互相排斥7.下列电路中，电流表测L1灯电流的是()A B C D5.汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。
如图设计的电路图正确的是（）二非选择题1.如图所示，甲、乙是两个轻小的物体，它们见面时相互吸引。
由图中对话可以判断：甲物体可能带____电或_________。
