下载文档原格式

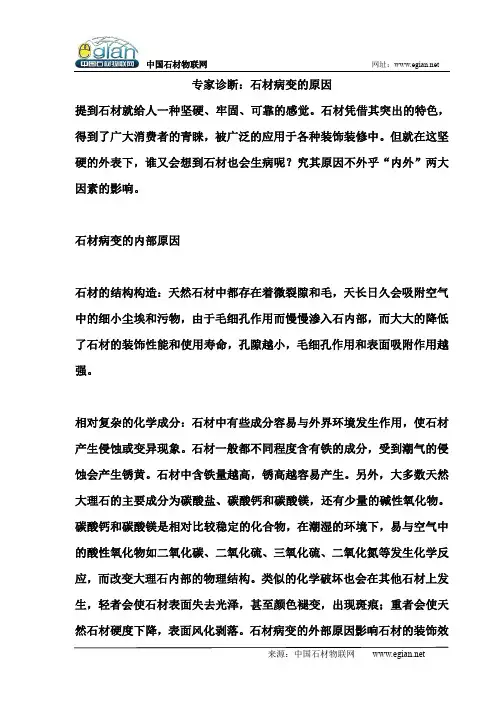

专家诊断：石材病变的原因提到石材就给人一种坚硬、牢固、可靠的感觉。
石材凭借其突出的特色，得到了广大消费者的青睐，被广泛的应用于各种装饰装修中。
但就在这坚硬的外表下，谁又会想到石材也会生病呢？究其原因不外乎“内外”两大因素的影响。
石材病变的内部原因石材的结构构造：天然石材中都存在着微裂隙和毛，天长日久会吸附空气中的细小尘埃和污物，由于毛细孔作用而慢慢渗入石内部，而大大的降低了石材的装饰性能和使用寿命，孔隙越小，毛细孔作用和表面吸附作用越强。
相对复杂的化学成分：石材中有些成分容易与外界环境发生作用，使石材产生侵蚀或变异现象。
石材一般都不同程度含有铁的成分，受到潮气的侵蚀会产生锈黄。
石材中含铁量越高，锈高越容易产生。
另外，大多数天然大理石的主要成分为碳酸盐、碳酸钙和碳酸镁，还有少量的碱性氧化物。
碳酸钙和碳酸镁是相对比较稳定的化合物，在潮湿的环境下，易与空气中的酸性氧化物如二氧化碳、二氧化硫、三氧化硫、二氧化氮等发生化学反应，而改变大理石内部的物理结构。
类似的化学破坏也会在其他石材上发生，轻者会使石材表面失去光泽，甚至颜色褪变，出现斑痕；重者会使天然石材硬度下降，表面风化剥落。
石材病变的外部原因影响石材的装饰效果和使用寿命的外部原因很多，如开采加工和储运过程中维护不当；安装石材所用的粘结材料的影响和自然环境因素等。
开采加工储运过程的影响：如石材的裂纹与开采方法不及当有关开采方式不科学，就会大大增加石材开裂的机率；加工所用的铁质工具也可能为石材产生锈斑留下隐患，不适当的石材冷却液会污染石材；储运过程中维护不当，也会产生锈斑及草绳黄等污染。
安装石材所用的粘结材料的影响：如果安装石材时采用水泥浆粘贴的湿贴法施工，则水泥中的碱性可溶性物质会因雨水的侵蚀而沿着石材的毛细孔渗出表面，而其碱性化合物如Ca(OH)2会与空气中的CO2或H2O发生化学反应，生成CaCo3在石材表面结晶，形成盐析泛碱现象。
另外，由于水泥水化后生成的某些盐类具有干燥剂的特性，渗入石材后吸收空气中的水分而在石材表面形成水斑，严重影响美观。

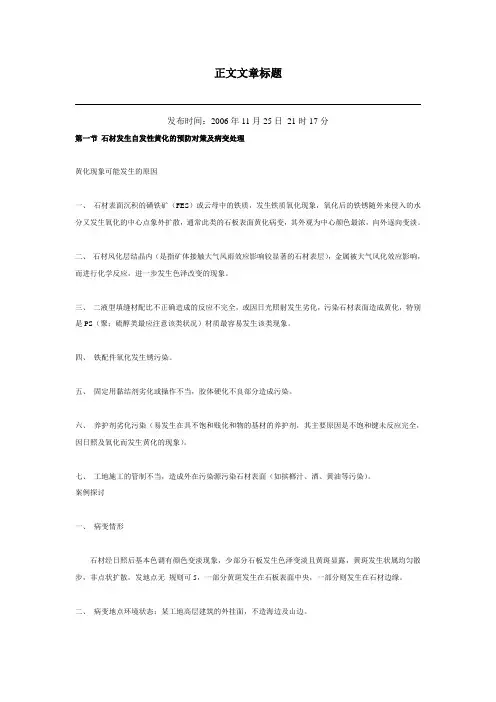

正文文章标题发布时间：2006年11月25日21时17分第一节石材发生自发性黄化的预防对策及病变处理黄化现象可能发生的原因一、石材表面沉积的磺铁矿（FES）或云母中的铁质，发生铁质氧化现象，氧化后的铁锈随外来侵入的水分又发生氧化的中心点象外扩散，通常此类的石板表面黄化病变，其外观为中心颜色最浓，向外逐向变淡。
二、石材风化层结晶内（是指矿体接触大气风雨效应影响较显著的石材表层），金属被大气风化效应影响，而进行化学反应，进一步发生色泽改变的现象。
三、二液型填缝材配比不正确造成的反应不完全，或因日光照射发生劣化，污染石材表面造成黄化，特别是PS（聚；硫醇类最应注意该类状况）材质最容易发生该类现象。
四、铁配件氧化发生锈污染。
五、固定用黏结剂劣化或操作不当，胶体硬化不良部分造成污染。
六、养护剂劣化污染（易发生在具不饱和贱化和物的基材的养护剂，其主要原因是不饱和键未反应完全，因日照及氧化而发生黄化的现象）。
七、工地施工的管制不当，造成外在污染源污染石材表面（如摈榔汁、酒、黄油等污染）。
案例探讨一、病变情形石材经日照后基本色调有颜色变淡现象，少部分石板发生色泽变淡且黄斑显露，黄斑发生状属均匀散步，非点状扩散，发地点无规则可5，一部分黄斑发生在石板表面中央，一部分则发生在石材边缘。
二、病变地点环境状态：某工地高层建筑的外挂面，不造海边及山边。
三、石材种类及颜色：绿色花岗石四、使用方法：全干式铁件系挂五、现场实地勘察、采样及可能的推论（一）矿铁矿或石材切割用钢砂造成的黄斑，本工地的黄化区域呈现均匀面壮平铺分布，经判断并非石材表面磺铁矿聚集处或切割时残留钢砂氧化的现象，其论点为：一般磺铁矿或钢砂在石材表面发生氧化现象时，因铁成分在中心的浓度较高，因此在氧化现象发生时，扩散的黄斑多因水分扩散的因素而呈现圆形扩散状态，发生黄化的色泽也由中心点逐而变淡，此与现场发现的状态有极大差异，因此，初步勘察推论该案例的黄斑现象并非此种现象造成。

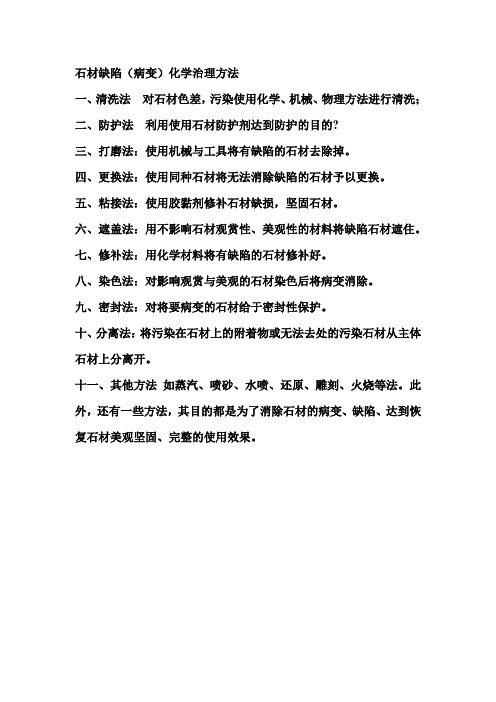

石材缺陷（病变）化学治理方法
一、清洗法对石材色差，污染使用化学、机械、物理方法进行清洗；
二、防护法利用使用石材防护剂达到防护的目的?
三、打磨法：使用机械与工具将有缺陷的石材去除掉。
四、更换法：使用同种石材将无法消除缺陷的石材予以更换。
五、粘接法：使用胶黏剂修补石材缺损，坚固石材。
六、遮盖法：用不影响石材观赏性、美观性的材料将缺陷石材遮住。
七、修补法：用化学材料将有缺陷的石材修补好。
八、染色法：对影响观赏与美观的石材染色后将病变消除。
九、密封法：对将要病变的石材给于密封性保护。
十、分离法：将污染在石材上的附着物或无法去处的污染石材从主体石材上分离开。
十一、其他方法如蒸汽、喷砂、水喷、还原、雕刻、火烧等法。
此外，还有一些方法，其目的都是为了消除石材的病变、缺陷、达到恢复石材美观坚固、完整的使用效果。

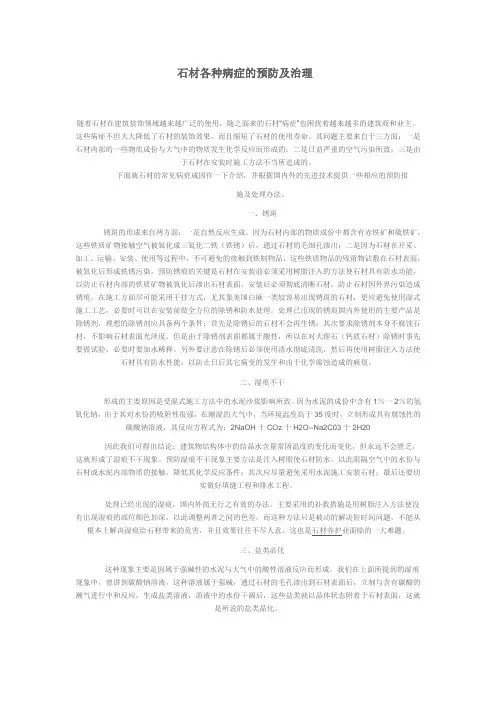

石材各种病症的预防及治理随着石材在建筑装饰领域越来越广泛的使用，随之面来的石材“病症”也困扰着越来越多的建筑商和业主。
这些病症不但大大降低了石材的装饰效果，而且缩短了石材的使用寿命。
其问题主要来自于三方面：一是石材内部的一些物质成份与大气中的物质发生化学反应而形成的；二是日益严重的空气污染所致；三是由于石材在安装时施工方法不当所造成的。
下面就石材的常见病症成因作一下介绍，井根据国内外的先进技术提供一些相应的预防措施及处理办法。
一、锈斑锈斑的形成来自两方面：一是自然反应生成。
因为石材内部的物质成份中都含有赤铁矿和硫铁矿，这些铁质矿物接触空气被氧化成三氧化二铁（铁锈）后，通过石材的毛细孔渗出；二是因为石材在开采、加工、运输、安装、使用等过程中，不可避免的接触到铁制物品，这些铁质物品的残留物沾敷在石材表面，被氧化后形成铁锈污染。
预防锈痕的关键是石材在安装前必须采用树脂注入的方法使石材具有防水功能，以防止石材内部的铁质矿物被氧化后渗出石材表面。
安装后必须彻底清晰石材，防止石材因外界污染造成锈痕。
在施工方面尽可能采用干挂方式，尤其象美国白麻一类较容易出现锈斑的石材，更应避免使用湿式施工工艺，必要时可以在安装前做全方位的除锈和防水处理。
处理已出现的锈痕国内外使用的主要产品是除锈剂，理想的除锈剂应具备两个条件：首先是除锈后的石材不会再生锈；其次要求除锈剂本身不腐蚀石材，不影响石材表面光泽度。
但是由于除锈剂表面都属于酸性，所以在对大理石（钙质石材）除锈时事先要做试验，必要时要加水稀释。
另外要注意在除锈后必须使用清水彻底清洗，然后再使用树脂注入方法使石材具有防水性能，以防止日后其它病变的发生和由于化学腐蚀造成的麻烦。
二、湿痕不干形成的主要原因是受湿式施工方法中的水泥沙浆影响所致。
因为水泥的成份中含有1％一2％的氢氧化钠，由于其对水份的吸附性很强，在潮湿的大气中，当环境温度高于35度时，立刻形成具有腐蚀性的碳酸钠溶液，其反应方程式为：2NaOH十COz十H2O--Na2C03十2H20因此我们可得出结论：建筑物结构体中的结晶水含量常因温度的变化而变化，但永远不会匮乏，这就形成了湿痕不干现象。

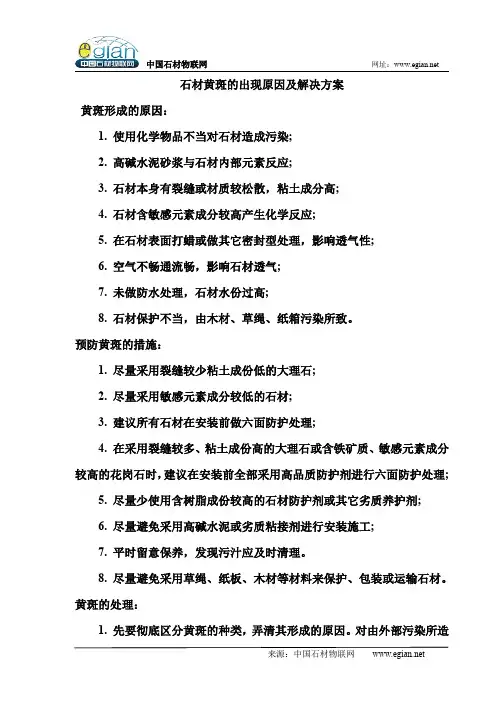

石材黄斑的出现原因及解决方案
黄斑形成的原因：
1.使用化学物品不当对石材造成污染;
2.高碱水泥砂浆与石材内部元素反应;
3.石材本身有裂缝或材质较松散，粘土成分高;
4.石材含敏感元素成分较高产生化学反应;
5.在石材表面打蜡或做其它密封型处理，影响透气性;
6.空气不畅通流畅，影响石材透气;
7.未做防水处理，石材水份过高;
8.石材保护不当，由木材、草绳、纸箱污染所致。
预防黄斑的措施：
1.尽量采用裂缝较少粘土成份低的大理石;
2.尽量采用敏感元素成分较低的石材;
3.建议所有石材在安装前做六面防护处理;
4.在采用裂缝较多、粘土成份高的大理石或含铁矿质、敏感元素成分较高的花岗石时，建议在安装前全部采用高品质防护剂进行六面防护处理;
5.尽量少使用含树脂成份较高的石材防护剂或其它劣质养护剂;
6.尽量避免采用高碱水泥或劣质粘接剂进行安装施工;
7.平时留意保养，发现污汁应及时清理。
8.尽量避免采用草绳、纸板、木材等材料来保护、包装或运输石材。
黄斑的处理：
1.先要彻底区分黄斑的种类，弄清其形成的原因。
对由外部污染所造
成的黄斑，最好能充分了解污染的过程。
2.要特别区分黄斑和锈斑。
锈斑的处理方法请参照锈斑部份。
3.对使用云石胶或其它粘接剂不当所形成的黄斑，可以先用云石铲刀清除石材表面的残留胶质，然后再用除胶水清洗被污染的石材表面部份。
同时，也可以根据污染的程度采用磨抛的方法进行处理。
4.对由石材内部元素与水泥反应所形成的黄斑及由草绳、纸板、木材污染而形成的黄斑，应先用黄斑清除剂处理，再用石材养护剂进行防护处理，防止黄斑再次发生或继承恶化。

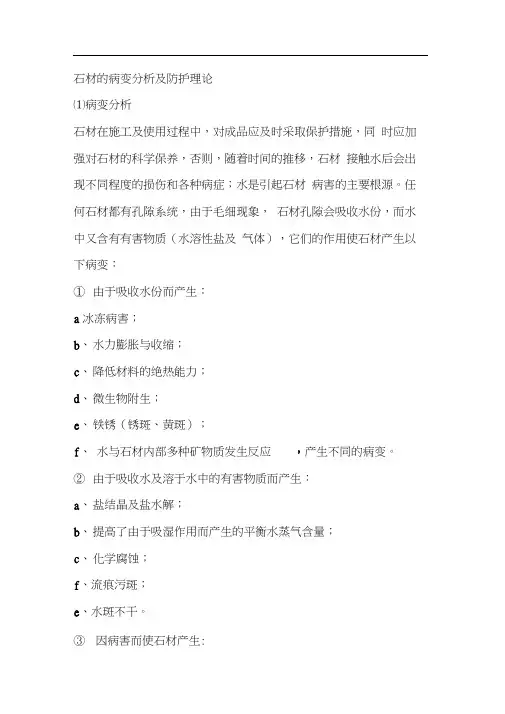

石材的病变分析及防护理论⑴病变分析石材在施工及使用过程中，对成品应及时采取保护措施，同时应加强对石材的科学保养，否则，随着时间的推移，石材接触水后会出现不同程度的损伤和各种病症；水是引起石材病害的主要根源。
任何石材都有孔隙系统，由于毛细现象，石材孔隙会吸收水份，而水中又含有有害物质（水溶性盐及气体），它们的作用使石材产生以下病变：①由于吸收水份而产生：a冰冻病害；b、水力膨胀与收缩；c、降低材料的绝热能力；d、微生物附生；e、铁锈（锈斑、黄斑）；f、水与石材内部多种矿物质发生反应，产生不同的病变。
②由于吸收水及溶于水中的有害物质而产生：a、盐结晶及盐水解；b、提高了由于吸湿作用而产生的平衡水蒸气含量；c、化学腐蚀；f、流痕污斑；e、水斑不干。
③因病害而使石材产生:a、铁锈（锈斑、黄斑）；b、白华（石灰腐蚀）；c、发霉、变色。
④因污染物处理不当或产品质量不合格使石材产生：a油斑；b、腐蚀色斑；c、其它病状。
⑵石材防护处理概论①定义：石材防护，顾名思义，就是对石材进行清洗、保养和防护。
清洗保养石材，就是对污染的石材进行清洗治理以及对石材进行日常维护。
防护是指把防护剂涂抹于石材上以达到保护石材的作用。
许多与石材打交道的人士都有这么一个观点：石材是一种不需要维护保养的耐久性材料。
其实这一观点是错误的。
因为石材本身都有一个天然突出的物理特点-吸水性（一般花岗岩吸水率在0.1-0.2% ）。
这样由于不合理的堆放、包装、运输以及外界污染源，如水汽、雨水、油污等与其接触，石材极易产生污染。
②石材防护后的特征：石材防护在国外发展已有30多年的历史，在欧美一些国家，石材防护可谓家喻户晓，而石材养护在我国发展可以说刚刚开始。
石材养护主要分清洗和防护两种，防护主要原理是防护剂中有效物质随溶剂渗入石材内部，待溶剂自然挥发后，有效物质和石材晶体结合，在石材表面下形成一道有效的防护屏障，以阻止外来及内部污染的渗入，从而达到保护石材，延长石材寿命的作用。

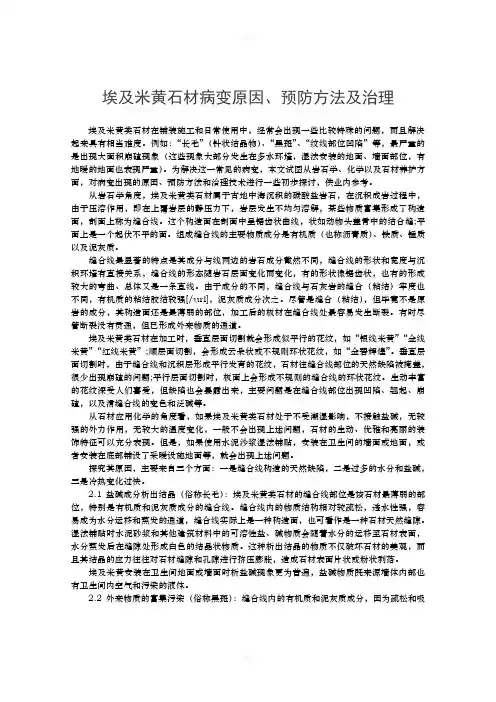

埃及米黄石材病变原因、预防方法及治理埃及米黄类石材在铺装施工和日常使用中，经常会出现一些比较特殊的问题，而且解决起来具有相当难度。
例如：“长毛”（针状结晶物）、“黑斑”、“纹线部位凹陷”等，最严重的是出现大面积崩碴现象（这些现象大部分发生在多水环境，湿法安装的地面、墙面部位，有地暖的地面也表现严重）。
为解决这一常见的病变，本文试图从岩石学、化学以及石材养护方面，对病变出现的原因、预防方法和治理技术进行一些初步探讨，供业内参考。
从岩石学角度，埃及米黄类石材属于古地中海沉积的碳酸盐岩石，在沉积成岩过程中，由于压溶作用，即在上覆岩层的静压力下，岩层发生不均匀溶解，某些物质富集形成了构造面，剖面上称为缝合线。
这个构造面在剖面中呈锯齿状曲线，状如动物头盖骨中的结合缝;平面上是一个起伏不平的面。
组成缝合线的主要物质成分是有机质（也称沥青质）、铁质、锰质以及泥灰质。
缝合线最显著的特点是其成分与线两边的岩石成分截然不同，缝合线的形状和宽度与沉积环境有直接关系，缝合线的形态随岩石层面变化而变化，有的形状像锯齿状，也有的形成较大的弯曲、总体又是一条直线。
由于成分的不同，缝合线与石灰岩的缝合（粘结）牢度也不同，有机质的粘结胶结较强[/url]，泥灰质成分次之。
尽管是缝合（粘结），但毕竟不是原岩的成分，其构造面还是最薄弱的部位，加工后的板材在缝合线处最容易发生断裂。
有时尽管断裂没有贯通，但已形成外来物质的通道。
埃及米黄类石材在加工时，垂直层面切割就会形成似平行的花纹，如“银线米黄”“金线米黄”“红线米黄”;顺层面切割，会形成云朵状或不规则环状花纹，如“金碧辉煌”。
垂直层面切割时，由于缝合线和沉积层形成平行发育的花纹，石材往缝合线部位的天然缺陷被掩盖，很少出现崩碴的问题;平行层面切割时，板面上会形成不规则的缝合线的环状花纹。
生动丰富的花纹深受人们喜爱，但缺陷也会暴露出来，主要问题是在缝合线部位出现凹陷、翘起、崩碴，以及滑缝合线的变色和泛碱等。
石材铺设工程质量通病及预防措施引言石材铺设工程质量是保证建筑物外观美观和使用寿命的重要因素。
然而，在实际工程中常常出现一些质量问题，影响整体的效果和安全性。
本文将介绍一些常见的石材铺设工程质量通病以及相应的预防措施。
1. 石材开裂石材开裂是一种常见的质量问题。
开裂通常由于以下原因引起：- 石材本身存在隐患，如材质含水率过高或内部有裂隙；- 铺设时使用了不合适的胶粘剂；- 温度变化引起的热胀冷缩。
预防措施：- 选择质量优良、无明显瑕疵的石材；- 使用适当的胶粘剂，根据不同的石材材质进行选择；- 控制施工过程中的温度变化，避免过大的热胀冷缩。
2. 石材空鼓石材空鼓是指石材与基层之间形成空隙的现象。
空鼓通常由以下原因引起：- 铺设时未充分清洁基层，导致胶粘剂无法充分附着；- 石材铺设后未进行充分的压实。
预防措施：- 铺设前需确保基层充分清洁；- 使用适当的胶粘剂，确保充分附着；- 铺设后采取充分的压实措施，确保石材与基层之间无空隙。
3. 石材变色石材变色是指石材在使用过程中出现颜色变化的现象。
变色通常由以下原因引起：- 石材表面未经过合适的防护处理，容易被污染物侵入；- 石材材质本身容易受到氧化、腐蚀等影响。
预防措施：- 在铺设前对石材进行适当的防护处理，减少污染物对石材的侵入；- 选择抗氧化、抗腐蚀能力较强的石材材质。
4. 石材开裂石材变形是指石材在使用过程中出现形状变化的情况，通常由以下原因引起：- 石材本身材质不稳定，容易发生形变；- 铺设过程中未进行适当的修补和加固。
预防措施：- 选择稳定性较好的石材材质；- 铺设时，对存在瑕疵的石材进行修补或更换；- 在铺设过程中加强石材的加固措施，确保其形状稳定。
结论石材铺设工程质量问题对建筑物的外观和使用寿命都有较大影响。
通过选择适当的石材、合适的胶粘剂、正确的施工方法和控制环境变化等预防措施，可以有效避免石材铺设工程质量问题的发生。
以上所述仅为一般性建议，具体情况应根据现场实际情况进行详细分析和处理。
石材发生自发性黄化的预防对策及病变处理(总结).doc 石材发生自发性黄化的预防对策及病变处理（总结）前言本文档旨在探讨石材在加工、运输、安装及使用过程中可能出现的自发性黄化现象，提出有效的预防对策，并就已发生黄化的石材提供病变处理方案。
第一部分：石材黄化现象概述1.1 石材黄化定义黄化现象的描述黄化对石材美观和耐久性的影响1.2 黄化现象成因分析自然因素（光照、水分、空气成分等）人为因素（加工、维护不当等）石材内部因素（矿物质成分、结构等）第二部分：预防对策2.1 选材与采购选择耐黄化性能好的石材品种严格控制石材质量标准2.2 加工与运输优化加工工艺，减少对石材的损伤采取适当的防护措施，避免运输过程中的污染2.3 安装与维护安装前对石材进行彻底清洁和防护处理定期进行石材表面的清洁和保养2.4 环境控制控制室内湿度和温度，减少黄化诱因避免石材长期暴露在直射阳光下第三部分：病变处理3.1 病变评估对黄化程度进行评估确定病变处理的紧迫性和可行性3.2 清洗与去污选择合适的清洗剂和去污方法清洗过程中的注意事项3.3 表面修复表面研磨和抛光应用石材修复材料3.4 防护与封闭重新涂覆防护剂封闭处理，防止污染物侵入第四部分：案例分析4.1 典型黄化案例描述具体案例的背景和情况分析黄化原因和处理过程4.2 预防与处理效果评估预防措施的有效性分析病变处理的效果评估第五部分：总结与建议5.1 工作总结对预防对策和病变处理的总结对石材黄化现象的总体认识5.2 建议与展望对石材加工和使用的建议对未来石材黄化研究和防治的展望结语石材黄化现象是石材行业中一个常见且棘手的问题。
通过本文档的总结，我们不仅能够了解黄化现象的成因，还能掌握有效的预防和处理方法。
希望本文档能为石材行业的从业者提供实用的参考和指导。
石材常见的几种病变1、锈斑：预防锈斑的关键是在石材加工后要进行有效的表面处理，以防止含铁矿物氧化后渗出表面，一般使用油性防护剂。
处理锈斑主要是除锈剂，但由于除锈剂多属于酸性，所以对不耐酸的石材如大理石、白云石质，使用前应进行试验，必要时加水稀。
2、水斑、湿痕：预防水斑主要是注入树脂使石材防水，以阻隔空气中的水份与石材或水泥内部物质接触，降低其化学反应条件。
处理水斑主要是采用渗透染色剂来改变原石材的颜色，“湿痕不干”可算是在国际上石材养护方面的一大难题。
3、白华现象、俗称流眼泪：预防白华现象主要是在石材加工后用渗透型防护剂对石材进行六面防护处理。
处理白华现象主要是用清水冲洗已清洗过的石材表面，使其达到中性为止，阴干后再对石材表面及接缝进行养护处理。
去锈剂及去污剂应使用高氧性，配方温和，去除石材上的锈渍、茶渍、草绳渍、黄斑渍及金属氧化物，决不能伤害石材。
（中国石材养护网）分析各种病症形成机理.现代石材应用中的化学污染主要表现为水斑、锈斑、泛碱、变色、有机质污染等。
出现水斑的原因很复杂，一般认为石材的吸水率较高，石材防护没做好锈斑的出现实际就是岩石中铁的成分氧化作用的结果。
岩石中的铁一般都是以二价铁存在，但二价铁是不稳定的，与空气中的氧发生反应，变为三价铁，形成三氧化二铁。
石材变色主要出现在化学稳定性差的石材品种上，在安装过程中就出现石材墙面由上至下逐渐变黄，随时间推移，整个墙面完全变黄。
石灰华本身化学稳定性就差，空气中的二氧化碳、二氧化硫、氮氧化物都会与石灰华中的氧化钙发生反应，尤其是生成的硫化物必然是白色的石材变黄。
再有，施工过程中涂料和粘结剂都含有大量的挥发分，这些挥发组分也会与石材发生反应，对这类化学稳定性差的石材产生影响。
泛碱的现象在石材采用湿贴安装后出现较多。
实际上碱性物质来源多来自粘结材料，如果采用干挂施工的工艺就不会出现泛碱，同样，干挂工艺也不会出现水斑。
石材锈斑、黄变的解决方案淅沥沥的大雨噼里啪啦的下，7月多雨的季节，先前还艳阳高照，一会就雷声隆隆，乌云密布，湿度大的空气给石材带来了水汽的侵蚀，严重的石材出现锈斑、黄变等石材病变，想彻底解决不容易，下列的解决方案可以达到理想的效果。
（所用图片为北京丽思卡尔顿酒店施工的现场效果）锈斑的形成：石材中的铁质经氧化反应而成。
铁质、水、氧是促成锈斑形成的三大要素。
1、深层锈斑：花岗石都含有铁质成分，铁质成分与水和氧充分接触后，引起氧化反应，生成锈斑。
容易出现的石材如：美国白麻、山东白麻（小花）、锈石（板岩）等。
水泥中的碱质在水的作用下与石材中的铁质发生反应，也会形成锈斑。
2、表层锈斑：表面与铁质物体接触后留下少量铁质残留物，这些铁质残留物会与空气中的水分、氧气产生氧化反应而生成锈斑。
白沙米黄锈斑处理前白沙米黄锈斑处理后锈斑的处理：采用利豪除黄除渍剂B-02来进行处理。
1、避免采用草酸直接清洗。
2、表层锈斑的处理时，只需用利豪除黄除渍剂在表面刷涂后，用无纺布或餐巾纸盖在病变处，充分润湿后，再用软的塑料薄膜密封，1-2小时后用清水冲洗或擦洗干净。
环境气温较高时，清洗剂的清洗反应停留时间可在1小时以下。
若黄变严重，一次清洗不尽，可重复多次进行清洗才能达到理想的效果。
有时，也可采用表层磨抛的方法进行处理。
3、石材在使用除黄除渍剂施工后，建议再用清水清洗一遍，干燥后一定要用优质的利豪石材防护剂做好防护处理。
目的在于彻底清除氧化反应后的残留物，防止再次发生氧化反应。
白沙米黄锈斑处理前白沙米黄锈斑处理后利豪除黄除渍剂工艺特点：1、工艺操作简单，处理速度快；2、在光面板材上使用该工艺产品，不损失板材的表面光泽。
汉白玉锈斑处理前汉白玉锈斑处理中汉白玉锈斑处理后效果锈斑的预防三要素：水、氧、铁质的有效控制来进行的。
1、在购买石材时，可以要求石材厂在石材背面刷上利豪超强型、增强型石材抗渗碱防水背胶；2、在石材铺贴时，可以使用石材钉、胶泥，这两种方法可以有效的从石材源头对板材进行防水，抗渗碱处理，在后期的施工、保养中省时省力，降低成本。
地面石材质量通病及预防措施二、质量通病大理石的特性与及优点有，不变形、硬度高、使用寿命长、不会出现划痕、不磁化等等。
岩石经长期天然形成，组织结构均匀，轻易不变形。
经过正确的石材养护，可以延长使用寿命。
大理石可分为四类：B类大理石与A类比较类似，但是加工品质相对较差，同时存在些天然的杂质，需要通过小量分离、胶粘和填充处理。
C类大理石加工品质中的缺陷较多，通常容易出现瑕疵、气孔、纹理断裂等瑕疵，我们可通过分离、胶粘、填充或者加固等修补方法，来消除这些瑕疵。
D类大理石与C类有些类似，但是它的天然瑕疵更多，加工品质的差异最大，需要进行多次的表面的修复处理，才能有装饰价值。
2、自洁度：大理石的自洁度越高，清洁起来也越方便。
选购时，可将墨水、酱油、食醋等滴在大理石的表面，等待几分钟后对大理石进行擦拭，如果表面不会出现残留痕迹的话，就表示品质出色。
3、质密度：质密度与大理石的重量密不可分，在选购大理石时，可将其切割成相同的代销承重，重量大的表示品质更加出色。
严，缝隙大7）淋浴间积水外溢等.• 地面大理石出现裂缝• 石材地面和墙面收口出现朝天缝• 卷帘和地面收口出现空洞地面石材•地面大理石出现裂缝•原因分析：1.米黄（如白玉兰、莎安娜米黄埃及米黄、金线米黄等）等大理石自身材质疏松， 暗裂缝较多•.大面积铺贴疏松材质石材，且砂浆粘结层过厚，由于砂浆层开裂，带动石材开裂；•3.石材基层砂浆不实、空鼓，踩踏后发生断裂、产生裂缝•4.使用过程中受到超重荷载不均匀挤压，形成新的裂缝•养护时间不足，过早踩踏，形成裂缝• 1.石材性能检测（通过实验检测，建立石材性能数据库），选择合适的石材及相应的施工工艺。
• 2.预先剔除存在裂缝、掉角、翘曲及表面缺陷的板材，针对暗裂纹多的石材应在石材厂进行背网背胶增强处理。
• 3.石材铺贴时基层应平整、坚实、无空鼓现象，防止踩踏后增加裂缝。
• 4.砂浆粘结层厚度不应大于 30mm，降低由于砂浆层开裂引起的面层石材开裂。
常见的石材病变如何防护常见的石材病变如何防护？提要：防止锈斑的关键是在石材加工后要开展有用的外表处置，以防止含铁质矿藏被氧化后渗出外表。
4盐类晶化俗称泛碱，由湿法施工中强碱性水泥与大气中的酸性溶液反响而成。
碳酸钠经过石材的毛孔渗出到外表后开展反响，生成盐类溶液，溶液干枯后就以晶态在外表构成盐类晶化，又称泛碱。
石材经过长时间的风吹雨晒会发生一些病变，我们该如何去防护这些病变？1、锈斑。
构成锈斑的缘由有先天的和人为的：有些石材原料中含有较多的铁元素，铁质矿藏触摸空气被氧化而生成铁锈，铁锈经过石材的微孔渗出。
别的，石材在挖掘、加工、装置、运用等过程中有铁质残留在石材外表，经空气氧化后也会构成铁锈污染。
防止锈斑的关键是在石材加工后要开展有用的外表处置，以防止含铁质矿藏被氧化后渗出外表。
物业管理中处置现已发作的锈斑，首要是用除锈剂。
但现在商场出售的除锈剂多属酸性，所以对不耐酸的石材如____石质、白云石质运用前应开展实验，必要时加水稀释。
还要注意在除锈后必须用清水完全清洁，然后再用树脂写入，以增强石材的防水功用。
2、水斑。
水癍构成的首要缘由是受湿法施工中的水泥浆影响所造成的。
水泥成份中含有的氢氧化钠对水份的吸附性很强，在溯湿的情况下，会构成具有腐蚀性的碳酸钠溶液并释放出水份，这即是湿痕不干表象即水斑。
防止湿痕不干表象的首要方法是写入树脂使石材防水，以隔绝空气中的水份与石材或水泥内部物质的触摸下降其化学反响条件。
别的，应尽量防止选用湿法水泥沙浆施工，施工后要做好接缝粘合与排水。
处置现已呈现的湿痕，当前尚没有较好的方法。
首要选用的补救措施是用树脂写入方法，使没有呈现湿痕的部位色彩加深，以此调整两者的色差。
此外，可选用浸透染色来改动原装修石材的颤色。
“湿痕不干”可算是石材病变的癌症，是石材保养方面的一大难题。
3、白华表象俗称流眼泪。
多是因为湿法施工，石材反面灌注水泥沙浆，雨水掺入水泥沙浆中，溶解其间的钙或盐成份，有钙、盐成分的水分进入右材毛孔埴缝不实处，____日久构成水道渗出外表，与空气中的C02、酸雨等触摸，生成不溶解的白色物质——白华。
埃及米黄类石材常见病变分析及预防方法
从岩石学角度，埃及米黄类石材属于古地中海沉积的碳酸盐岩石，在沉积成岩过程中，由于压溶作用，即在上覆岩层的静压力下，岩层发生不均匀溶解，某些物质富集形成了构造面，剖面上称为缝合线。
这个构造面在剖面中呈锯齿状曲线，状如动物头盖骨中的结合缝；平面上是一个起伏不平的面。
组成缝合线的主要物质成分是有机质(也称沥青质)、铁质、锰质以及泥灰质。
缝合线最显著的特点是其成分与线两边的岩石成分截然不同，缝合线的形状和宽度与沉积环境有直接关系，缝合线的形态随岩石层面变化而变化，有的形状像锯齿状，也有的形成较大的弯曲、总体又是一条直线。
由于成分的不同，缝合线与石灰岩的缝合(粘结)牢度也不同，有机质的粘结牢度最差，铁、锰质成分胶结较强，泥灰质成分次之。
尽管是缝合(粘结)，但毕竟不是原岩的成分，其构造面还是最薄弱的部位，加工后的板材在缝合线处最容易发生断裂。
有时尽管断裂没有贯通，但已形成外来物质的通道。
埃及米黄类石材在加工时，垂直层面切割就会形成似平行的花纹，如“银线米黄”“金线米黄”“红线米黄”；顺层面切割，会形成云朵状或不规则环状花纹，如“金碧辉煌”。
垂直层面切割时，由于缝合线和沉积层形成平行发育的花纹，石材往缝合线部位的天然缺陷被掩盖，很少出现崩碴的问题；平行层面切割时，板面上会形成不规则的缝合线的环状花纹。
生动丰富的花纹深受人们喜爱，但缺陷也会暴露出来，主要问题是在缝合线部位出现凹陷、翘起、崩碴，以及滑缝合线的变色和泛碱等。
从石材应用化学的角度看，如果埃及米黄类石材处于不受潮湿影响，不接触盐碱，无较强的外力作用，无较大的温度变化，一般不会出现上述问题，石材的生动、优雅和亮丽的装饰特征可以充分表现。
但是，如果使用水泥沙浆湿法铺贴，安装在卫生问的墙面或地面，或者安装在底部铺设了采暖设施地面等，就会出现上述问题。
探究其原因，主要来自三个方面：一是缝合线构造的天然缺陷，二是过多的水分和盐碱，三是冷热变化过快。
2.1盐碱成分析出结晶(俗称长毛)：埃及米黄类石材的缝合线部位是该石材最薄弱的部位，特别是有机质和泥灰质成分的缝合线。
缝合线内的物质结构相对较疏松，透水性强，容易成为水分运移和蒸发的通道，缝合线实际上是一种构造面，也可看作是一种石材天然缝隙。
湿法铺贴时水泥砂浆和其他建筑材料中的可溶性盐、碱物质会随着水分的运移至石材表面，水分蒸发后在缝隙处形成白色的结晶状物质。
这种析出结晶的物质不仅破坏石材的美观，而且其结晶的应力往往对石材缝隙和孔隙进行挤压膨胀，造成石材表面片状或粉状剥落。
埃及米黄安装在卫生间地面或墙面时析盐碱现象更为普遍，盐碱物质既来源墙体内部也有卫生间内空气和污染的液体。
2.2外来物质的富集污染(俗称黑斑)：缝合线内的有机质和泥灰质成分，因为疏松和吸水率较高，强度远低于碳酸盐成分，在石材表面顺着缝合线形成线状凹陷，局部会形成凹坑。
凹陷部位会造成外来污染物质的富集，同时也会引起生物繁殖。
富集的污染物要是含有人类生活、饮食和人类活动带来的灰尘及腐殖质，(中国石材养护网）还有动物体新陈代谢的毛屑、皮屑等，时间久了就会滋生大量的微生物，如酶菌等，使得凹陷部位的物质颜色发生改变，甚至变黑。
这种污染形成的变色现象与缝合线本身的颜色和物质成分有很大区别，对石材的外观形成很大影响。
2.3崩碴：天然石材本身是一种刚性物质，具有一定吸水率，在温度变化时会发生热胀冷缩和冻融。
如前所述，埃及米黄类石材在缝合线内的物质的强度要低于岩石的其他主要碳酸盐成分，一旦石材受到的应力的作用，很容易在缝合线部位造成应力破坏，缝合线部位的岩石大部分为交叉接触，接触面不可能是平
直的齐整面，有一定角度，甚至是锐角接触。
处于上面的具有锐角的岩石部分其楔形的尖端在受外力作用时(坚硬鞋底踩踏都会产生较大作用)，很容易于岩石本身发生断裂，造成“崩碴”现象的发生。
石材安装在具有地热管线的部位时，热接触会造成石材的热胀变形，缝合线由闭合变为开放状态，或者是随着冷热交替变化而反复。
频繁的形变，必然造成结构的变化，缝合线会完全变为贯通的缝隙，缝合线两侧的岩石处于悬空状态，更容易发生广泛的“崩碴”脱落．
2.4线形凹陷：如前所述，线形凹陷主要沿缝合线发育，其原因是由多方面构成的，有材质本身的原因，也有外部应力作用的结果，往往在对埃及米黄石材晶硬护理或研磨翻新过后，也会发现晶硬护理膜沿缝合线出现较明显的凹陷现象。
分析其发生原因有：缝合线物质的硬度低，容易被打磨掉；研磨中边缘锐角受力较大，磨耗量相对较多；酸性的晶硬剂对碳酸盐类石材渗透性强，更容易渗入缝合线内部，缝合线部位所需晶硬材料要多于其他部位。
因此，在晶硬处理后，其形成的保护膜随着基底发生了变化。
3 病变的预防
通过以上对埃及米黄类石材的分析，应该引起设计、施工和护理等环节对埃及米黄石材容易产生的病变给予重视，采取相应预防措施，尽量减少或避免病变的发生。
3.1材料选择：对于潮湿、多水的环境、或者是地暖管道铺设的冷热交替变化频繁的环境，不适合采用具有缝合线构造的大理石材料，应选择缝合线较少，结构比较均匀的石材品种。
3.2控制盐碱：如果一定采用具有缝合线构造的石材铺装地面，应尽量减少水的用量，特别是采用地采暖方式的地面，应在底层水泥充分干燥后，再进行石材铺装，严格控制石材底层材料的含水量。
3.3石材防护：正确选择石材防护剂，有效降低石材吸水率；用湿贴法铺装地面时，一定要叠加使用具有密封作用的、不降低水泥粘结力的石材底面防护剂。
石材防护要合理，石材背面的防护重于表面，憎水性和密封性都应该考虑到，正面尽量不要选用水剂型防护剂，应选用渗透性好的溶剂型防护剂，当表面防护层达到3～5mm以上时，会大大减少石材病变的产生。
采用地采暖方式的地面，对防护剂的要求会更高，在涂刷防护剂时要尽量使防护剂渗入石材深层，正反两面都要认真做好防护剂，并且在底面一定要采用双层做法，就是涂刷好渗透型防护剂后加做密封型底面专用防护剂，尽量减少盐碱水的毛细吸入和析出结晶现象。
4 病变的治理
4.1强化处理：埃及米黄类石材的强化护理最好是在加工阶段，最好采用粘结剂加压渗透法，使得粘结剂渗入到石材的缝合线和微裂隙之中，达到牢固粘结的效果。
这样生产出来的石材即保持了石材本身的花纹，又强化了缝合线周围的石材强度，弥补了该类石材的弱点。
4.2胶补翻新：对于已铺好的地面出现崩碴现象时，一定要待石材底层水分充分干燥、崩碴现象充分表现后，再做翻新和树脂胶填补处理。
胶补时，要注意清理崩碴面，不能有污染物、水、尘土等，以免粘结不牢再次崩碴；树脂胶的调制要有针对性，既要兼顾粘结力和固化后的硬度还要照顾到颜色，最好不使用色粉调胶，以免影响粘结效果。
翻新以后，要等待石材完全干燥后，再做好渗透型防护，会有助于避免日后再次出现崩碴现象。
同样，在做晶硬护理及研磨之前，也应该对缝合线凹陷、崩碴进行补胶处理，研磨打平后再进行晶硬护理，这样可以避免晶硬护理后出现的线形凹陷。
