大工18秋《数控技术》在线作业123标准答案

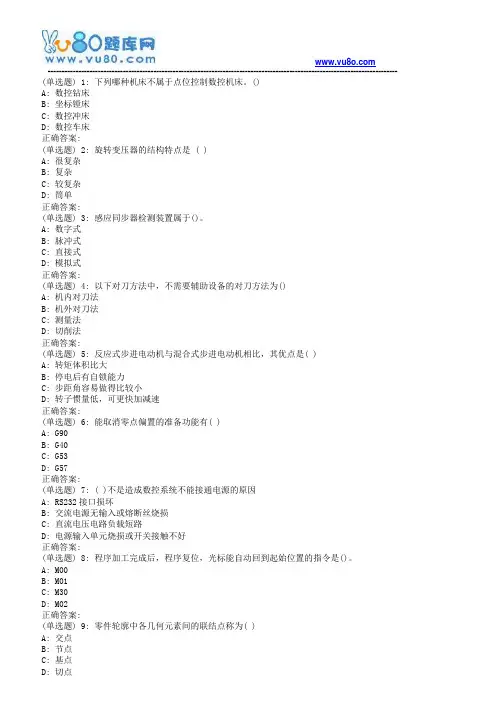

(单选题) 1: 下列哪种机床不属于点位控制数控机床。

()A: 数控钻床B: 坐标镗床C: 数控冲床D: 数控车床正确答案:(单选题) 2: 旋转变压器的结构特点是 ( )A: 很复杂B: 复杂C: 较复杂D: 筒单正确答案:(单选题) 3: 感应同步器检测装置属于()。

A: 数字式B: 脉冲式C: 直接式D: 模拟式正确答案:(单选题) 4: 以下对刀方法中，不需要辅助设备的对刀方法为()A: 机内对刀法B: 机外对刀法C: 测量法D: 切削法正确答案:(单选题) 5: 反应式步进电动机与混合式步进电动机相比，其优点是( )A: 转矩体积比大B: 停电后有自锁能力C: 步距角容易做得比较小D: 转子惯量低，可更快加减速正确答案:(单选题) 6: 能取消零点偏置的准备功能有( )A: G90B: G40C: G53D: G57正确答案:(单选题) 7: ( )不是造成数控系统不能接通电源的原因A: RS232接口损坏B: 交流电源无输入或熔断丝烧损C: 直流电压电路负载短路D: 电源输入单元烧损或开关接触不好正确答案:(单选题) 8: 程序加工完成后，程序复位，光标能自动回到起始位置的指令是()。

A: M00B: M01C: M30D: M02正确答案:(单选题) 9: 零件轮廓中各几何元素间的联结点称为( )正确答案:(单选题) 10: 铣削封闭的内轮廓表面时，进刀方式应选择()切入A: 圆弧B: 法向C: 根据需要选择A或BD: 无正确答案正确答案:(单选题) 11: 闭环位置控制系统的检测元件安装在。

A: 运动驱动电机上B: 机械传动元件上C: 运动执行元件上D: 运动执行元件、机床固定元件上正确答案:(单选题) 12: 取消固定循环的指令是( )A: G40B: G80C: G50D: G49正确答案:(单选题) 13: 在加工内圆弧面时，刀具半径的选择应该是( )圆弧半径A: 大于B: 小于C: 等于D: 大于或等于正确答案:(单选题) 14: 程序编制中首件试切的作用是( )A: 检验零件图样设计的正确性B: 检验零件工艺方案的正确性C: 检验程序单及控制介质的正确性，综合检验所加工的零件是否符合图样要求D: 测试数控程序的效率正确答案:(单选题) 15: 数控技术中MC指()。

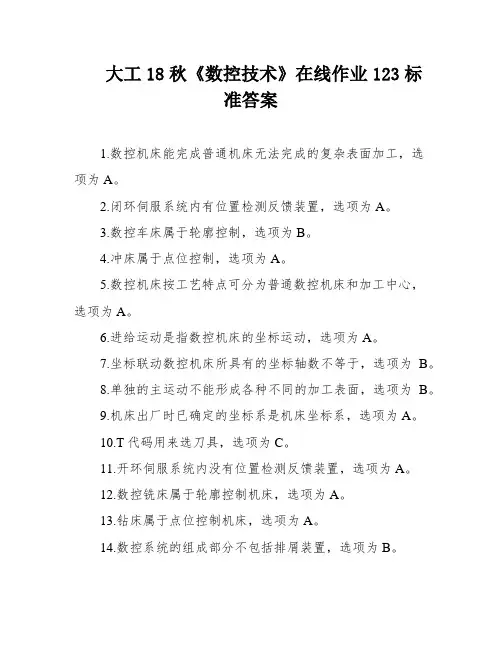

大工18秋《数控技术》在线作业123标准答案1.数控机床能完成普通机床无法完成的复杂表面加工，选项为A。

2.闭环伺服系统内有位置检测反馈装置，选项为A。

3.数控车床属于轮廓控制，选项为B。

4.冲床属于点位控制，选项为A。

5.数控机床按工艺特点可分为普通数控机床和加工中心，选项为A。

6.进给运动是指数控机床的坐标运动，选项为A。

7.坐标联动数控机床所具有的坐标轴数不等于，选项为B。

8.单独的主运动不能形成各种不同的加工表面，选项为B。

9.机床出厂时已确定的坐标系是机床坐标系，选项为A。

10.T代码用来选刀具，选项为C。

11.开环伺服系统内没有位置检测反馈装置，选项为A。

12.数控铣床属于轮廓控制机床，选项为A。

13.钻床属于点位控制机床，选项为A。

14.数控系统的组成部分不包括排屑装置，选项为B。

15.数控机床按有无检测装置可分为半闭环、全闭环两类，选项为B。

16.数控机床按工艺用途可分为点位控制数控机床和轮廓加工数控机床，选项为B。

17.机械加工不仅由切削的主运动完成，选项为B。

18.数控编程时用的坐标系是工件坐标系，选项为A。

19.G代码用来规定主轴转速，选项为B。

20.图形交互式自动编程属于数控机床程序编制的方法，选项为A。

21.G代码分为模态和非模态代码，选项为A。

22.增量坐标是以前一位置为计算起点得出，选项为B。

答案:A直线电动机可以作为进给驱动系统，可以用于实现高速、高精度、高效率的运动控制。

PLC指可编程序逻辑控制器，是一种用于工业自动化控制的设备。

数控机床使用的顺序控制装置属于PC类型，可以用于实现数控机床的自动化加工。

数控机床采用梯形图作为程序图，用于表达数控机床的各种不同动作逻辑顺序关系。

用直线电动机代替滚珠丝杠可以实现零传动，提高机床的精度和效率。

采用高速滚珠丝杠不能提高主轴速度，反而可能会影响机床的精度和稳定性。

主轴的旋转精度是指装配后，在低速转动条件下，主轴部位的径向和端面圆跳动的大小。

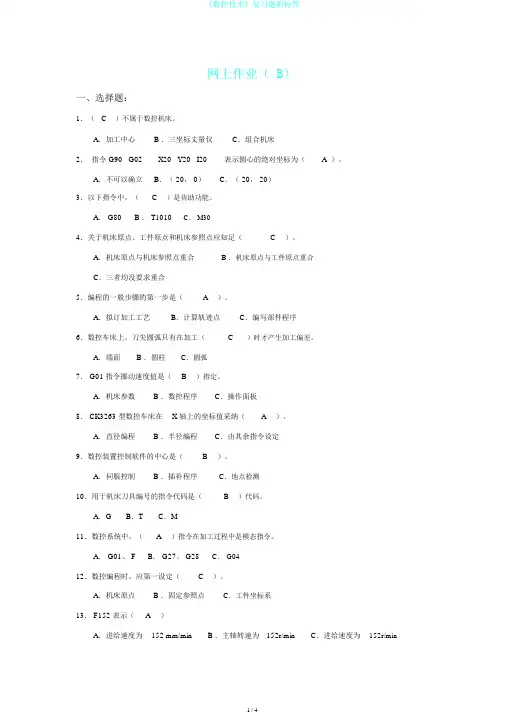

网上作业（ B）一、选择题：1．（C）不属于数控机床。

A．加工中心 B ．三坐标丈量仪C．组合机床2．指令 G90 G02X20 Y20 I20表示圆心的绝对坐标为（ A ）。

A．不可以确立B．（ 20， 0）C．（ 20， 20）3．以下指令中，（C）是协助功能。

A． G80 B ． T1010C． M304．关于机床原点、工件原点和机床参照点应知足（C）。

A．机床原点与机床参照点重合 B ．机床原点与工件原点重合C．三者均没要求重合5．编程的一般步骤的第一步是（A）。

A．拟订加工工艺B．计算轨迹点C．编写部件程序6．数控车床上，刀尖圆弧只有在加工（C）时才产生加工偏差。

A．端面 B ．圆柱C．圆弧7． G01 指令挪动速度值是（B）指定。

A．机床参数 B ．数控程序C．操作面板8． CK3263 型数控车床在X 轴上的坐标值采纳（A）。

A．直径编程 B ．半径编程C．由其余指令设定9．数控装置控制软件的中心是（B）。

A．伺服控制 B ．插补程序C．地点检测10．用于机床刀具编号的指令代码是（B）代码。

A．G B．T C．M11．数控系统中，（A）指令在加工过程中是模态指令。

A． G01、 F B． G27、 G28C． G0412．数控编程时，应第一设定（C）。

A．机床原点 B ．固定参照点C．工件坐标系13． F152 表示（A）A．进给速度为152 mm/min B ．主轴转速为152r/min C．进给速度为152r/min14．关于卧式数控车床的坐标系，一般以主轴上夹持的工件最远端面作为Z 轴的基准点，则 Z 轴的正方向是此后基准点（A）。

A．沿床身远离工件的方向 B ．沿床身凑近工件的方向C．垂直向上的方向15．若数控机床的进给速度为3m/min ，进电动机的工作频次为5000Hz ，则脉冲当量δ为（ A）A．B．C．16．步进电机的起动频次是( A) 。

A．从静止开始起动能达到不丢步运转的频次 B ．带动额定负载时运转频次17．数控机床加工过程中，“恒线速切削控制”的目的是保持（C）。

数控技术答案第三版【篇一：数控技术试题及答案3】/p> 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．脉冲编码器输出的信号类型是【】a．脉冲串 b.电压 c．电流d．相位2．步进电机每接收一个电脉冲信号，相应转过的一个固定角度称为【】a．齿距角 b．步距角 c.转角 d．夹角3．加工工件同一轮廓时采用不同直径的刀具，或同一把刀具因磨损后使直径发生变化的情况下，为了不改变已经编制好的程序，这时可以调用数控系统的【】a．刀具长度补偿功能 b．刀具半径补偿功能c．刀具位置补偿功能d．刀尖圆弧半径补偿功能4．插补圆弧时，逼近给定的圆弧曲线采用【】a微小圆弧 b．微小曲线 c．微小角度d．微小直线5．步进电机输人的脉冲频率越高，输出的电磁转矩【】a．越小 b．越大 c．相等 d．无关6.多微处理器的结构特点是【】a．多任务集中控制、分时处理 b.多任务并行处理c.单任务分时处理d.结构简单7.数控系统的管理软件不包括【】a输入 b．i／0处理 c.显示 d．插补8水磁式直流伺服电机常用的调述装置是【】a.晶体管脉冲宽度调速系统 b .正弦波脉冲宽度调速系统c.交流变频凋速系统d.步进电机凋速系统9.大量粗车削外园车刀之主偏角一般宜选用：【】(a)0； (b)20；（c）30；（d）45 度。

10.过定位是指定位时工件的同一【】被两个定位元件重复限制的定位状态。

(a)平面； (b)自由度； (c)圆柱面；(d)方向。

二、填空题(本大题共15空，每空2分，共30分)请在每小题的空格中填上正确答案。

错填、不填均无分。

1.数控系统按功能水平进行分类．有__________、__________和__________三种形式。

2．主轴速度功能由字母__________加__________表示，单位是r／min。

3.数控系统的控制轴数指的是__________。

3.简述主从结构与多主结构的概念。

（4分） 答：（1）主从结构：CNC 装置有多个CPU ，但只有1个CPU （主CPU ）对系统的资源有控制和使用权，其它CPU （从CPU ）无权控制和使用系统资源，只能接收主CPU 的控制命令或数据，或者向主CPU 发出请求信息以获得所需的数据。

（2）多主结构：CNC 装置有多个CPU ，每个CPU 对系统内的资源享有近似平等的控制权和使用权。

4.简述数控加工的特点。

（4分） 答：（1）能适应不同零件的自动加工（或者适应性、灵活性好）。

（2）生产效率高和加工精度高、加工质量稳定。

（3）功能复合程度高，一机多用。

（4）使用、维护技术要求高。

四、计算题（共10分） （1）解：①步距角06.031002360360=⨯⨯==mzkα（3分）②)脉冲/(0125.03603*5.1360导程步距角脉冲当量mm ==⨯=δ（2分）（2）解：光栅的栅距：ω=1/52mm; （2分） 摩尔条纹的宽度： W ＝mm 6.100125.0002.0==θω （3分） 五、CNC 装置的插补原理（共20分） 答案：针对第一象限脉冲增量顺时针圆弧插补 (8分)偏差计算公式：F m >=0: +Y 向进给一步:F m <0: -X 向进给一步: 注：其他答案推导正确不扣分。

222R y x F m m m -+=⎪⎩⎪⎨⎧++=-++=+=++12)1(122211i i i i i i i Y F R Y X F Y Y ⎪⎩⎪⎨⎧+=-+==++12-)1-(1-22211i i i i i i i X F R Y X F X X2）(8分，每行1分，扣完为止)序号偏差判别Fm坐标进给坐标计算偏差计算Fm+1终点判别∑⊿X ⊿Y Xm+1 Ym+1赋初值0 -20 0 401 >=0 1 0 -19 -39 392 <0 -1 -1 -19 -38 383 <0 -1 -2 -19 -35 374 <0 -1 -3 -19 -30 365 <0 -1 -4 -19 -23 356 <0 -1 -5 -19 -14 347 <0 -1 -6 -19 -3 338 <0 -1 -7 -19 10 32 3）如图（4分）六、数控编程（共20分）答案：N01 G91 G00 G42 D01 X240 Y80 Z-75 M03 M08 S10000；→A点N02 G01 Z-7 F800；N03 X200；→B点N04 G02 X120 Y120 I120 J0；→C点N05 G01 X200 Y120；→D点N06 Y140；→E点N07 G02 X-100 Y100 I0 J100；→F点N08 G01 X-120；→G点N09 G02 X-200 Y0 I-100 J0；→H点N10 G01 X-100 ；→I点N11 G03 X-120 Y-120 I0 J-120；→J点N12 G01 Y-240 ；→K点N13 G02 X120 Y-120 I0 J-120；→A点N14 G01 Z7 M05 M09；N15 G00 G40 X-240 Y-80 Z75；→O点N16 M02；评分标准：1.数值错一个扣分。

第3xx习题解答3、1简述数控伺服系统得组成与作用。

数控伺服驱动系统按有无反馈检测元件分为开环与闭环（含半闭环）两种类型。

开环伺服系统由驱动控制单元、执行元件与机床组成。

驱动控制单元得作用就是将进给指令转化为执行元件所需要得信号形式，执行元件则将该信号转化为相应得机械位移。

闭环（半闭环）伺服系统由执行元件、驱动控制单元、机床，以及反馈检测元件、比较环节组成。

位置反馈元件将工作台得实际位置检测后反馈给比较环节，比较环节将指令信号与反馈信号进行比较，以两者得差值作为伺服系统得跟随误差，经驱动控制单元驱动与控制执行元件带动工作台运动。

3、2数控机床对伺服系统有哪些基本要求？数控机床对伺服系统得基本要求：⒈精度高；⒉快速响应特性好；⒊调速范围宽；⒋系统可靠性好。

3、3数控伺服系统有哪几种类型？简述各自得特点。

数控伺服系统按有无检测装置分为开环伺服系统、半闭环伺服系统与闭环伺服系统。

开环伺服系统就是指不带位置反馈装置得控制方式。

开环控制具有结构简单与价格低廉等优点。

半闭环伺服系统就是通过检测伺服电机得转角间接地检测出运动部件得位移（或角位移）反馈给数控装置得比较器，与输入指令进行比较，用差值控制运动部件。

这种系统得调试十分方便，并具有良好得系统稳定性。

闭环伺服系统将直接测量到得位移或角位移反馈到数控装置得比较器中与输入指令位移量进行比较，用差值控制运动部件，使运动部件严格按实际需要得位移量运动。

闭环控制系统得运动精度主要取决于检测装置得精度，而与机械传动链得误差无关，其控制精度将超过半闭环系统。

3、4简述步进电动机得分类及其一般工作原理。

从结构上瞧，步进电动机分为反应式与激磁式，激磁式又可分为供电激磁与永磁式两种。

按定子数目可分为单段定子式与多段定子式。

按相数可分为单相、两相、三相及多相，转子做成多极。

在输入电信号之前，转子静止不动；电信号到来之后，转子立即转动，且转向、转速随电信号得方向与大小而改变，同时带动一定得负载运动；电信号一旦消失，转子立即自行停转。

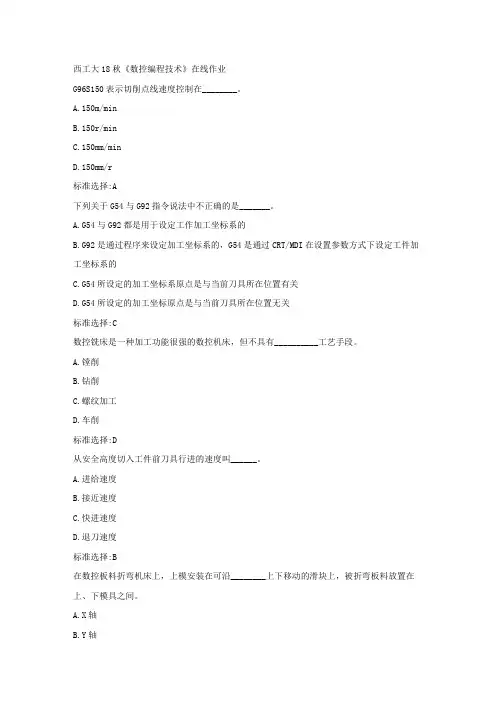

西工大18秋《数控编程技术》在线作业
G96S150表示切削点线速度控制在________。

A.150m/min
B.150r/min
C.150mm/min
D.150mm/r
标准选择:A
下列关于G54与G92指令说法中不正确的是_______。

A.G54与G92都是用于设定工作加工坐标系的
B.G92是通过程序来设定加工坐标系的，G54是通过CRT/MDI在设置参数方式下设定工件加工坐标系的
C.G54所设定的加工坐标系原点是与当前刀具所在位置有关
D.G54所设定的加工坐标原点是与当前刀具所在位置无关
标准选择:C
数控铣床是一种加工功能很强的数控机床，但不具有__________工艺手段。

A.镗削
B.钻削
C.螺纹加工
D.车削
标准选择:D
从安全高度切入工件前刀具行进的速度叫______。

A.进给速度
B.接近速度
C.快进速度
D.退刀速度
标准选择:B
在数控板料折弯机床上，上模安装在可沿________上下移动的滑块上，被折弯板料放置在上、下模具之间。

A.X轴
B.Y轴。

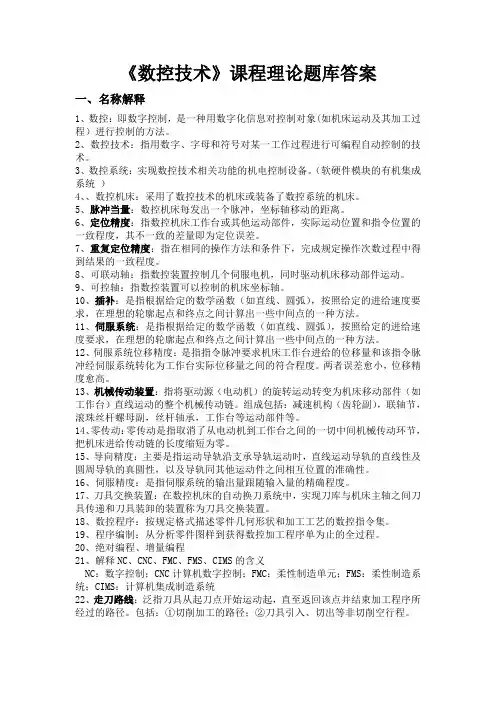

《数控技术》课程理论题库答案一、名称解释1、数控：即数字控制，是一种用数字化信息对控制对象(如机床运动及其加工过程）进行控制的方法。

2、数控技术：指用数字、字母和符号对某一工作过程进行可编程自动控制的技术。

3、数控系统：实现数控技术相关功能的机电控制设备。

（软硬件模块的有机集成系统）4、、数控机床：采用了数控技术的机床或装备了数控系统的机床。

5、脉冲当量：数控机床每发出一个脉冲，坐标轴移动的距离。

6、定位精度：指数控机床工作台或其他运动部件，实际运动位置和指令位置的一致程度，其不一致的差量即为定位误差。

7、重复定位精度：指在相同的操作方法和条件下，完成规定操作次数过程中得到结果的一致程度。

8、可联动轴：指数控装置控制几个伺服电机，同时驱动机床移动部件运动。

9、可控轴：指数控装置可以控制的机床坐标轴。

10、插补：是指根据给定的数学函数（如直线、圆弧），按照给定的进给速度要求，在理想的轮廓起点和终点之间计算出一些中间点的一种方法。

11、伺服系统：是指根据给定的数学函数（如直线、圆弧），按照给定的进给速度要求，在理想的轮廓起点和终点之间计算出一些中间点的一种方法。

12、伺服系统位移精度：是指指令脉冲要求机床工作台进给的位移量和该指令脉冲经伺服系统转化为工作台实际位移量之间的符合程度。

两者误差愈小，位移精度愈高。

13、机械传动装置：指将驱动源（电动机）的旋转运动转变为机床移动部件（如工作台）直线运动的整个机械传动链。

组成包括：减速机构（齿轮副），联轴节，滚珠丝杆螺母副，丝杆轴承，工作台等运动部件等。

14、零传动：零传动是指取消了从电动机到工作台之间的一切中间机械传动环节，把机床进给传动链的长度缩短为零。

15、导向精度：主要是指运动导轨沿支承导轨运动时，直线运动导轨的直线性及圆周导轨的真圆性，以及导轨同其他运动件之间相互位置的准确性。

16、伺服精度：是指伺服系统的输出量跟随输入量的精确程度。

17、刀具交换装置：在数控机床的自动换刀系统中，实现刀库与机床主轴之间刀具传递和刀具装卸的装置称为刀具交换装置。
