PC和PLC与现场仪器仪表通信的对比研究

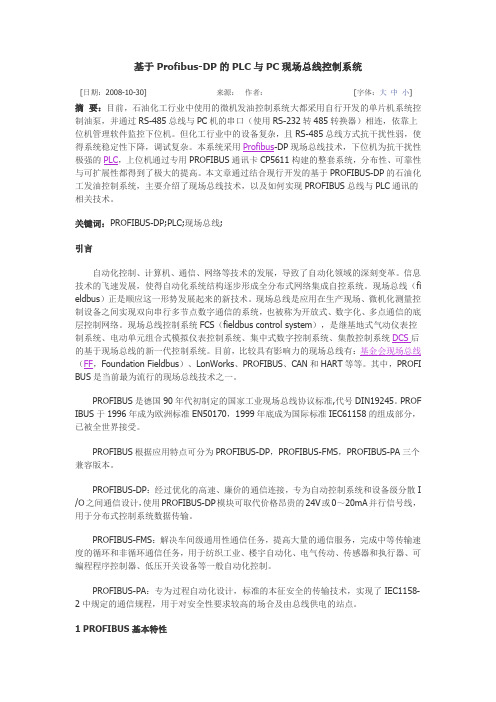

基于Profibus-DP的PLC与PC现场总线控制系统[日期：2008-10-30] 来源：作者：[字体：大中小] 摘要：目前，石油化工行业中使用的微机发油控制系统大都采用自行开发的单片机系统控制油泵，并通过RS-485总线与PC机的串口（使用RS-232转485转换器）相连，依靠上位机管理软件监控下位机。

但化工行业中的设备复杂，且RS-485总线方式抗干扰性弱，使得系统稳定性下降，调试复杂。

本系统采用Profibus-DP现场总线技术，下位机为抗干扰性极强的PLC，上位机通过专用PROFIBUS通讯卡CP5611构建的整套系统，分布性、可靠性与可扩展性都得到了极大的提高。

本文章通过结合现行开发的基于PROFIBUS-DP的石油化工发油控制系统，主要介绍了现场总线技术，以及如何实现PROFIBUS总线与PLC通讯的相关技术。

关键词：PROFIBUS-DP;PLC;现场总线;引言自动化控制、计算机、通信、网络等技术的发展，导致了自动化领域的深刻变革。

信息技术的飞速发展，使得自动化系统结构逐步形成全分布式网络集成自控系统。

现场总线（fi eldbus）正是顺应这一形势发展起来的新技术。

现场总线是应用在生产现场、微机化测量控制设备之间实现双向串行多节点数字通信的系统，也被称为开放式、数字化、多点通信的底层控制网络。

现场总线控制系统FCS（fieldbus control system），是继基地式气动仪表控制系统、电动单元组合式模拟仪表控制系统、集中式数字控制系统、集散控制系统DCS后的基于现场总线的新一代控制系统。

目前，比较具有影响力的现场总线有：基金会现场总线（FF，Foundation Fieldbus）、LonWorks、PROFIBUS、CAN和HART等等。

其中，PROFI BUS是当前最为流行的现场总线技术之一。

PROFIBUS是德国90年代初制定的国家工业现场总线协议标准,代号DIN19245。

PLC优势为：高可靠性和稳定性。

缺陷：PLC的体系结构是封闭的，各PLC厂家的硬件体系互不兼容，编程语言及指令系统也各异,当用户选择了一种PLC产品后，必须选择与其相应的控制规程，并且学习特定的编程语言。

PC机。

能实现原来PLC的控制功能。

并且具有更强的数据处理能力、强大的网络通讯功能以及能够执行比较复杂的控制算法和其近乎无限制的存储容量等优势.缺陷：基于PC的自动化控制也有其不足之处，其设备的可靠性、实时性和稳定性都较差PLC与PC之比较-----——-———-————--——-————-——-—————-—-———————-——-————-—-——--工业控制谁主沉浮—-PLC与PC之比较发表时间 :2005-12—25 应用行业:工控孰优孰劣？虽然争论了好几年了，但很难有一个明确的论断.也许答案就在技术的不断创新与结合中。

PLC 之渊源IEEE 将 PLC 定义为:具有编程能力的固态控制系统，类似于继电器逻辑系统。

继电器逻辑或梯形图，名称的来由是因为使用继电器控制工业设备。

不同于硬联线系统（ hard-wired ），它具有更强的简易性。

继电器逻辑多被用于设计电机线路和继电器整体控制盘。

继电器逻辑被称为梯形图逻辑是因为编写出来的程序像是梯子，这与其他高级编程语言如 C++ 或BASIC 等大不相同，高级语言采用的是文字数字式的字符。

PLC 技术之所以盛行了 30 多年,特点包括：•过程执行的实时性；•读、写输入输出( I/O )值的实时性;•能保证执行和继续操作的鲁棒性和可靠性；•保护控制代码和执行不受外来影响;功能独立，保证控制响应的专一性。

PLC 处理能力的成本在下降，通信能力在增强，开放式的系统正在被广泛接受。

总共具有 32 点 I/O 的 Nano PLC ,网络通信能力不断增强;而具有 129 点 I/O 的 micro PLC ，在功能上则更加完善。

根据一项 ARC Advisory Group 的研究,小型 PLC 通过网络配置性能替代大型 PLC 已成发展趋势，其原因包括可靠性、简易联线以及可测量性。

S7-200系列PLC和PC机实时通信的实现方法
龙伟;聂官鸿
【期刊名称】《南昌大学学报（工科版）》
【年(卷),期】2002(024)002
【摘要】本文阐述了在Win98环境下PC和PLC实时通信的方法.根据S7-
200PLC的特点,利用自由口通信方式和相关的特殊标志位,实现了PC和PLC之间的通信.这种方法与单个数据中断的通讯方式相比,实时通信更加简单、快捷;PC机利用Visual C++6.0的通信控件MSComm编写软件程序,该通信控制使用事件驱动或查询方式解决开发通信软件中遇到的问题,保证了通信的实时性,文中并详细介绍了通信过程.以泵房监控系统为实例,实现了控制水泵的运行并在PC机上进行监控.
【总页数】3页(P81-83)
【作者】龙伟;聂官鸿
【作者单位】南昌大学电气与自动化工程学院,江西南昌,330029;南昌大学电气与自动化工程学院,江西南昌,330029
【正文语种】中文
【中图分类】TP273.1
【相关文献】
1.S7-200系列PLC与监控计算机通信实现方法 [J], 李冬清
2.基于VB6.0的S7-200系列PLC与PC机通信实现 [J], 李涛;姜波
3.基于Win98的S7-200系列PLC和PC机实时通信的实现 [J], 龙滔
4.基于自由口模式实现S7-200系列PLC与PC机串行通信 [J], 马启青;刘志强;韩建武;耿宇涛;孙克俭
5.基于自由口模式实现S7-200系列PLC与PC机无线串行通信 [J], 黄红
因版权原因，仅展示原文概要，查看原文内容请购买。

plc与pc网口通讯PLC（可编程逻辑控制器）和PC（个人电脑）之间的网口通讯是现代工业自动化领域中常见的一种通讯方式。

通过这种通讯方式，PLC和PC可以实现数据交互、监控和控制等功能。

本文将探讨PLC与PC网口通讯的原理、应用以及相关技术。

一、PLC与PC网口通讯的原理在现代工业控制系统中，PLC通常负责实时的工控任务，而PC则能提供更强大的计算能力和灵活的软件应用。

通过将PLC与PC进行网口通讯，可以实现两者之间的数据传输和操作命令的交互。

PLC与PC之间网口通讯的原理基于通讯协议。

常用的通讯协议有Modbus、OPC、Ethernet/IP等。

这些通讯协议定义了数据传输的格式、规则和交互方式，确保PLC和PC之间的通讯能够顺利进行。

二、PLC与PC网口通讯的应用1. 数据交互PLC与PC网口通讯可以实现大量数据的交互。

通过读取PLC 中的数据，PC可以实时监测设备的状态、参数以及生产工艺等信息。

同时，PC也可以向PLC发送指令，控制设备的运行状态和工艺流程。

2. 监控和控制通过PLC与PC网口通讯，PC可以担任监控中心的角色。

PC 上的监控软件可以实时显示PLC传输过来的数据，并进行数据分析和处理。

当出现异常情况时，PC可以向PLC发送报警指令或控制指令，及时采取相应的措施。

3. 数据存储与分析通过PLC与PC网口通讯，PC可以将PLC传输的数据存储起来，以便进行后续的数据分析和处理。

PC上的数据采集软件可以自动获取PLC传输的数据，并将其保存在数据库中。

这样，工程师可以通过数据分析软件进行数据挖掘和处理，发现潜在问题，并优化生产工艺。

三、PLC与PC网口通讯的技术1. 硬件设置要进行PLC与PC网口通讯，首先需要连接PLC和PC之间的网口。

通常采用的是以太网或串口通讯方式。

接下来，需要通过软件配置PLC和PC的网络参数，确保两者在同一个网络中，并分配各自的IP地址。

2. 通讯协议PLC与PC之间的网口通讯需要选择合适的通讯协议。

PLC与智能仪表之间的通信使用案例在现在的自动化控制系统中，plc与智能仪表之间的通信越来越多，也越来越重要了。

我们往往要对智能仪表的数据进行采集，然后再用PLC去做逻辑处理，从而使我们的自动化设备产生相应的动作。

智能仪表一般都拥有标准的Modbus 通信协议和其自己的自由协议，那么我们利用智能仪表的自由协议与其通讯呢？小伙伴们有用过么？松下PLC支持多种通讯协议，一种是计算机连接，一种是PLC-link，一种是Modbus RTU，最后一种就是通用通信了。

当我们打算使用通用通信和智能仪表之间进行通信时，我们应该如何对PLC 进行设置呢？跟着小编看一下小编整理的图片吧。

PLC设置参数示意图其中需要注意的地方小编都已经在图中表示出来了。

注意如果选择了结束符，那么只有在接收到相应的结束符时，系统中的响应标志位会置ON，并且不再接收通讯设备的其他数据。

小伙伴们可以保存图片哦，以备自己的不时之需。

设置好了之后，我们又怎样进行程序的编写呢？小编已经准备好图片供小伙伴们参考了。

就在下图。

通用程序编写示意图程序表示的意思为：当对方设备开始发送数据时，只要PLC接收到响应的结束符，数据接收完成标志就会置ON，然后把接收缓存区中的数据批量传送给我们的数据区。

同时执行159指令，使发送的字节数为0，是为了将存储器的指针重新回到数据接收区的起始地址，等待下一次的数据接收。

总结一下：其实对于通用通信来说，难点并不在与数据的接收，而是在于数据的分析处理，我们需要将接收到的数据进行拆分处理后，再从这些数据中提取我们需要的数据。
