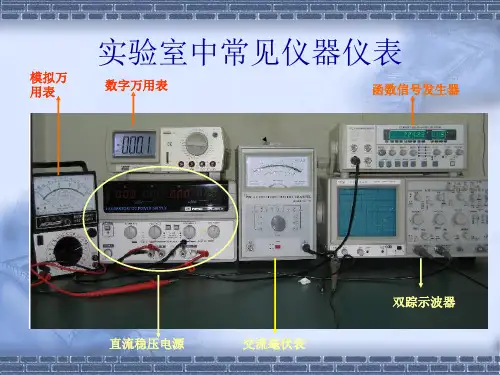

1.7常用电子仪器仪表及工具.

常用电工工具及仪表使用概述引言在电工领域工作，使用适宜的工具和仪器是非常重要的。

本文将介绍一些常用的电工工具和仪表，以及它们的使用方法和本卷须知，帮助电工人员更好地完成工作任务。

1. 根本电工工具1.1 绝缘螺丝刀绝缘螺丝刀是电工工具中常用的一个工具，它具有绝缘柄，以防止电工在操作电器时触电。

在使用绝缘螺丝刀时，需要注意保持刀尖的锋利度，以确保能够轻松拧动螺丝。

1.2 钳子钳子是电工工具中必备的工具之一，常用的有长钳、尖嘴钳和剥线钳等。

在使用钳子时，需要注意保持钳口的清洁，防止在使用过程中滑脱。

1.3 电工剪刀电工剪刀是一种专门用于剪切电线和电缆的工具。

在使用电工剪刀时，需要保持剪刀的刃口锋利，并注意防止剪断过粗的电线，以免损坏剪刀。

1.4 起子起子也是电工常用的工具之一，常见的有十字起子和平头起子。

在使用起子时，需要选择适宜的起子尺寸，防止使用不适宜的起子导致损坏螺丝口。

2. 测量仪表2.1 万用表万用表是电工常用的测量仪表之一，它可以测量电压、电流和电阻等参数。

在使用万用表时，需要选择适宜的测量量程，并注意将测量笔正确接入被测电路。

2.2 夹式电流表夹式电流表是一种便于测量电流的工具，它可以通过夹住电线直接测量电流的大小。

在使用夹式电流表时，需要选择适宜的量程，并确保夹头夹住电线牢固可靠。

2.3 真有效值电压表真有效值电压表可以准确测量交流电压的有效值，它在电器维修和安装中非常实用。

在使用真有效值电压表时，需要选择适宜的量程，并确保电压表正确接入电路。

3. 本卷须知在使用电工工具和仪表时，需要注意以下事项： - 选择适宜的工具和仪表，不要使用不适宜的工具； - 在使用绝缘螺丝刀和夹式电流表时，确保其绝缘性能良好，防止触电事故的发生； - 保持工具和仪表的清洁和锋利度，以确保操作的精确性和平安性； - 在测量电压和电流时，首先确认电路处于平安状态，并采取必要的防护措施； - 在使用仪表前，务必仔细阅读并遵守使用说明书和操作规程。

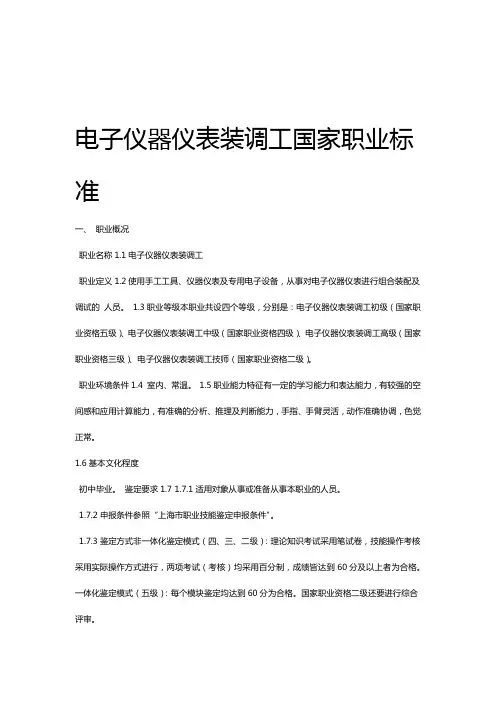

电子仪器仪表装调工国家职业标准一、职业概况职业名称1.1电子仪器仪表装调工职业定义1.2使用手工工具、仪器仪表及专用电子设备，从事对电子仪器仪表进行组合装配及调试的人员。

1.3职业等级本职业共设四个等级，分别是：电子仪器仪表装调工初级（国家职业资格五级）、电子仪器仪表装调工中级（国家职业资格四级）、电子仪器仪表装调工高级（国家职业资格三级）、电子仪器仪表装调工技师（国家职业资格二级）。

职业环境条件1.4 室内、常温。

1.5职业能力特征有一定的学习能力和表达能力，有较强的空间感和应用计算能力，有准确的分析、推理及判断能力，手指、手臂灵活，动作准确协调，色觉正常。

1.6基本文化程度初中毕业。

鉴定要求1.7 1.7.1适用对象从事或准备从事本职业的人员。

1.7.2申报条件参照“上海市职业技能鉴定申报条件”。

1.7.3鉴定方式非一体化鉴定模式（四、三、二级）：理论知识考试采用笔试卷，技能操作考核采用实际操作方式进行，两项考试（考核）均采用百分制，成绩皆达到60分及以上者为合格。

一体化鉴定模式（五级）：每个模块鉴定均达到60分为合格。

国家职业资格二级还要进行综合评审。

1.7.4考评人员与考生配比理论知识考试原则上按每20名考生配1名考评人员（20:1），技能操作考核原则上每5。

）5:1名考评人员（1名考生配1.7.5鉴定时间理论知识考试时间为90分钟，技能操作考核时间为240～360分钟。

1.7.6鉴定场地设备理论知识考试场所为标准教室。

技能操作考核应具备能满足该工种技能鉴定所需要的场所，以及电子仪器仪表装调所需的工具和设备（包括装配、测试用仪器仪表和鉴定用标准仪器），场地环境应符合环境保护和安全生产要求。

工作要求二、2.1 “职业功能”、“工作内容”一览表工作内职业功三五四二装配准准备并熟悉图技术文件的准备并熟悉准备并熟悉和技术资纸及技术资纸和技术资料㈡生产工艺的准㈡检查装配用工㈡㈡检查装配用工检查装调用工具、设备及所需材备与核查具、设备及所需具、设备及所需料材料材料二部件装配㈠零部件的预加工㈠复杂部件的装㈠零部件的预加复杂零部件的㈠装配处理配工处理㈡㈡整机装联整机装配㈡手工焊接㈡焊接组装㈢㈢装联调试与检三调试㈠㈠功能调整调试㈠整机调试㈠验整机检验检查㈡㈡检验与校正检验㈡㈡技术创新㈠技术创新四及组织管理技术指导及培㈡训2.2 各等级工作要求2.2.1 电子仪器仪表装调工（五级）技能要求工作内容职业功能比重专业知识要求．2.2.2 电子仪器仪表装调工（四级）电子仪器仪表装调工（三级）2.2.32.2.4 电子仪器仪表装调工（二级）。

常用电工工具仪器仪表【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）常用电工工具与仪表的使用一、试电笔低压验电器又称试电笔，是检验导线、电器是否带电的一种常用工具，检测范围为50~500V，有钢笔式、旋具式和组合式多种。

低压验电器由笔尖、降压电阻、氖管、弹簧、笔尾金属体等局部组成，如图使用时，必须手指触及笔尾的金属局部，并使氖管小窗背光且朝自己，以便观测氖管的亮暗程度，防止因光线太强造成误判断，其使用方法见下列图所示。

当用电笔测试带电体时，电流经带电体、电笔、人体及大地形成通电回路，只要带电体与大地之间的电位差超过60v时，电笔中的氖管就会发光。

考前须知：●使用前，必须在有电源处对验电器进行测试，以证明该验电器确实良好，方可使用。

●验电时，应使验电器逐渐靠近被测物体，直至氖管发亮，不可直接接触被测体。

●验电时，手指必须触及笔尾的金属体，否那么带电体也会误判为非带电体。

●验电时，要防止手指触及笔尖的金属局部，以免造成触电事故。

二、高压验电器高压验电器又称为高压测电器。

主要类型有发光型高压验电器和声光型高压验电器。

发光型高压验电器由握柄、护环、紧固螺钉、氖管窗、氖管和金属探针〔钩〕等局部组成。

图5-3所示为发光型10kV 高压验电器的结构。

高压验电器使用考前须知：1〕使用前首先确定高压验电器额定电压必须与被测电气设备的电压等级相适应，以免危及操作者人身平安或产生误判。

2〕验电时操作者应带绝缘手套，手握在护环以下局部，同时设专人监护。

同样应在有电设备上先验证验电器性能完好，然后再对被验电设备进行检测。

注意：操作中是将验电器渐渐移向设备，在移近过程中假设有发光或发声指示，那么立即停止验电。

高压验电器验电时的握法如图5-4所示。

3〕高压验电器必须在气候良好的情况下使用，以确保操作人员的平安。

4〕验电时人体与带电体应保持足够的平安距离，10kV以下的电压平安距离应为0.7m以上。

5〕验电器应每半年进行一次预防性试验。

电工常用仪表八种一、万用表万用表是电工常用的一种多功能电测仪器，用于测量电流、电压、电阻等电学量。

它具有测量范围广、操作简便、精度高等特点，是电工在日常工作中必备的仪器之一。

二、电压表电压表是用来测量电路中电压大小的仪表。

它通过连接在电路的两个点上，利用电压表的内部电路将电压转换为相应的指针或数字显示。

电压表通常具有较高的输入阻抗，以确保测量结果的准确性。

三、电流表电流表是用来测量电路中电流大小的仪表。

它通过将电流表串联在电路中，将电流转换为相应的指针或数字显示。

电流表通常具有较低的内阻，以保证电路中的电流通过电流表时不会发生明显的测量误差。

四、电阻表电阻表是用来测量电阻值的仪表。

它通过将电阻表连接在待测电阻两端，利用电阻表的内部电路测量电阻值并显示。

电阻表通常具有较高的精度和测量范围，适用于各种电阻值的测量。

五、频率表频率表是用来测量电路中信号频率的仪表。

它通过将频率表与待测信号连接，利用频率表内部的计数器和时基来测量频率并显示。

频率表通常具有较高的测量精度和稳定性，适用于频率测量及相关的校准工作。

六、功率表功率表是用来测量电路中功率的仪表。

它可以同时测量电压和电流，并计算出相应的功率值。

功率表通常具有较高的测量精度和响应速度，适用于电力系统的功率测量和负载分析。

七、电能表电能表是用来测量电路中电能消耗的仪表。

它通过测量电流和电压，并将其积分得到电能消耗值。

电能表通常具有较高的计量精度和长期稳定性，适用于电力系统的电能计量和结算。

八、绝缘电阻测试仪绝缘电阻测试仪是用来测量电气设备及线路的绝缘电阻的仪表。

它通过施加一定的测试电压，测量绝缘电阻值并显示。

绝缘电阻测试仪通常具有较高的测试精度和可靠性，用于电气设备的绝缘性能评估和故障检测。

以上是电工常用的八种仪表，它们在电工工作中起着重要的作用。

电工在使用这些仪表时，要注意操作规范，确保测量结果的准确性和安全性。

同时，定期校准和维护这些仪表，保证其长期稳定可靠的工作。

常用基本电工工具及仪器仪表电工在安装和维修各种供配电电路、电气设备时，都离不开各种电工工具。

常用的电工工具种类繁多，用途广泛，下面将逐一介绍。

一验电器为能直观地确定电器设备、线路是否带电，使用验电器是一种及方便又简单的方法。

验电器是一种电工常用的工具。

验电器分低压验电器和高压验电器。

1.1、低压验电器低压验电器又称测电笔（简称电笔），检测范围为60～500V，有钢笔式和螺丝刀式两种。

验电笔只能在380V以下的电压系统和设备上使用。

笔式低压验电器由笔尖（工作触头）、电阻、氖管、弹簧和笔身等组成。

如图1—1所示图1-1低压验电器（a）笔式低压验电器（b）螺丝刀式低压验电器低压验电器使用时，必须按照图1-2所示的正确方法握笔。

以手指触及笔尾的金属体，使氖管小窗背光朝向自己。

当用电笔测试带电体时，电流经电体、电笔、人体到大地形成通电回路，只要带电体与大地之间电位差超过60V时，电笔中的氖管就发光。

图1-2低压验电器握法（a）笔式握法；（b）螺丝刀法低压验电器可作下列用途的测试：①区别电压的高低测试时可根据氖管发光的强弱来估计电压的高低。

②区别相线与零线在交流电路中，当验电器触及导线时氖管发亮的即是相线，正常的情况下，零线是不发光的。

③区别直流电和交流电交流电通过验电笔时，氖管的两个极同时发亮，直流电通过验电笔时，氖管的两个极只有一个发亮。

④识别相线碰壳用验电笔触及电机、变压器等电气设备外壳，若氖管发亮，说明该设备相线有碰壳现象。

如果壳体有良好的接地装置，氖管是不会发光的。

⑤识别相线接地用验电笔触及三相三线制星形接法的交流电时，有两根比通常稍亮，而另一根亮度较暗，则较暗的相线有接地现象，但还不太严重。

如果两根很亮，而另一根不亮，则这一相有接地现象。

在三相四线制电路中，当单相接地后，中线用验电笔测量时，也会发亮。

低压验电器的使用方法和注意事项：(1)测试带电体前，一定先要测试已知有电的电源，以检查电笔中的氖泡能否正常发光。

实验1.11.1 示波器的使用示波器的使用示波器是一种用途十分广泛的电子测量仪器。

它能把电信号变换成看得见的图像，便于人们研究电信号的变化过程。

利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、幅度等等。

示波器分模拟式和数字式两种。

模拟示波器的显示装置是电子管，而数字示波器的核心是高速微处理器。

数字示波器功能强，能存储波形，目前正在取代模拟示波器。

但模拟实验所用的GOS-60为模拟示波器。

示波器很重要的一个技术参数是信号带宽信号带宽信号带宽，即测量信号的频带宽度。

GOS-60能测试的波形的最高频率为20MHz 。

相同功能的示波器，带宽越高，价格也越贵。

1. 示波器的基本结构及原理此部分参看实验指导书第3到第5页。

2.2.示波器的面板示波器的面板示波器的操作主要就是调节其面板上的各种按键和旋钮，使屏幕出现清晰稳定的信号波形。

示波器不论什么样的，其面板是有共性的，学习时主要是掌握这些共性的东西，要记住英文名。

图1.1 示波器左下方面板图1.1中，左侧起为：CAL 校准信号、INTEN 辉度调节旋钮、FOCUS 聚焦调节旋钮、TRACE ROCATION 轨迹旋转（当水平轨迹与刻度线不平行时，用螺丝刀调整）、POWER 按键。

示波器一般都自带一个内部的校准信号 “CAL ”输出，该校准信号的幅度、周期是已知并且是固定不变的，一般是频率为1KHz ，峰峰值V P-P 为2V 的方波信号。

用它可以判断示波器自身工作是否正常。

图1.2 示波器右侧上方面板图1.2的左侧HORIZONTAL水平方向区域，调整波形的X轴参数。

常用的为：POSITION水平位置旋钮TIME/DIV扫描时间旋钮：表示显示屏上水平一大格（即1cm）对应的时间间隔×10 MAG按键：按下，信号水平方向放大10倍SWP. V AR.扫描微调校准旋钮：测量信号周期频率时，要顺时针拧到底。

常用电工仪表表示字母、测量项目及适用的
设备名称

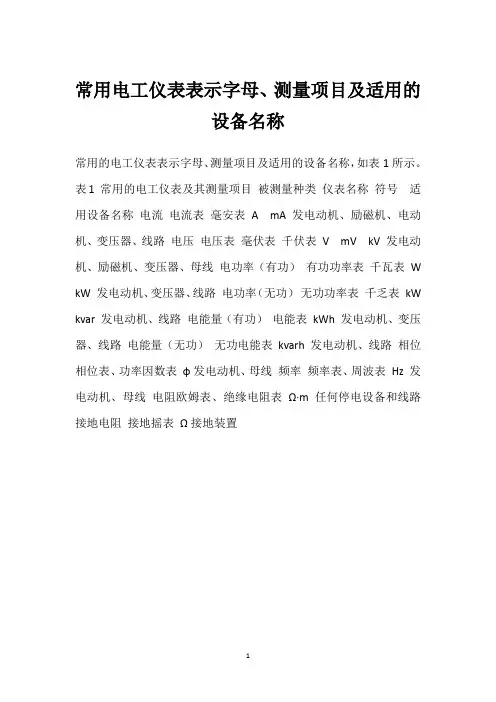

常用的电工仪表表示字母、测量项目及适用的设备名称，如表1所示。

表1 常用的电工仪表及其测量项目被测量种类仪表名称符号适用设备名称电流电流表毫安表 A mA 发电动机、励磁机、电动机、变压器、线路电压电压表毫伏表千伏表V mV kV 发电动机、励磁机、变压器、母线电功率（有功）有功功率表千瓦表W kW 发电动机、变压器、线路电功率（无功）无功功率表千乏表kW kvar 发电动机、线路电能量（有功）电能表kWh 发电动机、变压器、线路电能量（无功）无功电能表kvarh 发电动机、线路相位相位表、功率因数表φ发电动机、母线频率频率表、周波表Hz 发电动机、母线电阻欧姆表、绝缘电阻表Ω·m 任何停电设备和线路接地电阻接地摇表Ω接地装置
1。

电子行业常用电子仪器1. 引言电子行业是一个充满创新和发展的行业，各种电子仪器在其中扮演着重要的角色。

本文将介绍一些电子行业常用的电子仪器，包括示波器、频谱分析仪、数字万用表和功率供应器等。

这些仪器在电子产品的开发、制造和维修过程中起到了至关重要的作用。

2. 示波器示波器是一种用于测量和显示电信号波形的仪器。

它可以显示电压的变化和周期性信号的形状。

示波器广泛应用于电子产品研发、测试和维修过程中。

在电路设计中，示波器可以帮助工程师观察信号的波形、幅度、频率等参数，从而检测和分析电路中的问题。

示波器通常具有以下几个重要参数： - 带宽：示波器的带宽决定了它能够准确显示的最高频率信号。

- 采样率：示波器的采样率表示它可以对输入信号进行多少次采样。

- 储存深度：示波器的储存深度决定了它可以保存多少个波形数据点。

3. 频谱分析仪频谱分析仪是一种用于分析频谱特性的仪器。

它可以将时域中的信号转换为频域中的频谱分布，用于观察信号的频率成分和幅度信息。

频谱分析仪在无线通信、音频信号处理、电磁兼容性测试等领域得到广泛应用。

频谱分析仪通常具有以下几个重要参数： - 动态范围：频谱分析仪的动态范围表示它可以测量的最大和最小信号幅度之间的比例。

- FFT （快速傅里叶变换）点数：FFT点数决定了频谱分析仪对信号频谱的分辨率。

- 带宽：频谱分析仪的带宽决定了它能够准确测量的最高频率信号。

4. 数字万用表数字万用表是一种用于测量电压、电流和电阻等电路参数的仪器。

与传统的模拟万用表相比，数字万用表具有更高的精度、更多的测量功能和更方便的操作界面。

数字万用表在电子设备维修、电路测试和电子教学实验等方面起到至关重要的作用。

数字万用表通常具有以下几个重要功能： - 电压测量：数字万用表可以测量直流和交流电压，并显示在数码管上。

- 电流测量：数字万用表可以测量直流和交流电流，并显示在数码管上。

- 电阻测量：数字万用表可以测量电阻，并显示在数码管上。

维修电工国家职业技能标准（2009年修订）1. 职业概况1.1 职业名称 维修电工。

1.2 职业定义 从事机械设备和电气系统线路及器件等的安装、调试与维护、修理的人员。

1.3 职业等级 本职业共设五个等级，分别为：初级（国家职业资格五级）、中级（国家职业资格四级）、高级（国家职业资格三级）、技师（国家职业资格二级）、高级技师（国家职业资格一级）。

1.4 职业环境 室内，室外，常温1.5 职业能力特征 具有一定的学习、理解、观察、判断、推理和计算能力，手指、手臂灵活，动作协调。

1.6 基本文化程度 初中毕业。

1.7 培训要求1.7.1 培训要求 全日制职业学校教育，根据其培养目标和教学计划确定。

晋级培训期限：初级不少于400标准学时；中级不少于400标准学时；高级不少于400标准学时；技师不少于300标准学时；高级技师不少于300标准学时。

1.7.2 培训教师 培训初、中、高级的教师应具有本职业技师及以上职业资格证书或相关专业中级及以上专业技术职务任职资格；培训技师和的教师应具有本职业高级技师职业资格证书或相关专业高级专业技术职务任职资格；培训高级技师的教师应具有本职业高级技师职业资格证书2年以上或相关专业高级专业技术职务任职资格。

1.7.3 培训场地设备 理论知识培训场地应具有可容纳30名以上学员的标准教室（配多媒体设备），实训操作培训场地应具备能满足实训要求的实训室，且有相应的维修电工实训设施和必要的仪器仪表、工具。

1.8 鉴定要求1.8.1 适用对象 从事或准备从事本职业的人员。

1.8.2 申报条件　——初级（具备以下条件之一者）（1）经本职业初级正规培训达规定标准学时数，并取得结业证书。

（2）在本职业连续见习工作2年以上。

（3）本职业学徒期满。

　——中级（具备以下条件之一者）（1）取得本职业初级职业资格证书后，连续从事本职业工作2年以上，经本职业中级正规培训达规定标准学时数，并取得结业证书。

常用仪器仪表的使用一、指针万用表万用表是比较精密的仪器，如果使用不当，不仅造成测量不准确且极易损坏。

但是，只要我们掌握万用表的使用方法和注意事项，谨慎从事，那么万用表就能经久耐用。

使用万用表是应注意如下事项：1、测量电流与电压不能旋错档位。

如果误将电阻档或电流档去测电压，就极易烧坏电表。

万用表不用时，最好将档位旋至交流电压最高档，避免因使用不当而损坏。

2、测量直流电压和直流电流时，注意“+”“-”极性，不要接错。

如发现指针开反转，既应立即调换表棒，以免损坏指针及表头。

3、如果不知道被测电压或电流的大小，应先用最高档，而后再选用合适的档位来测试，以免表针偏转过度而损坏表头。

所选用的档位愈靠近被测值，测量的数值就愈准确。

4、测量电阻时，不要用手触及元件的裸体的两端（或两支表棒的金属部分），以免人体电阻与被测电阻并联，使测量结果不准确。

5、测量电阻时，如将两支表棒短接，调“零欧姆”旋钮至最大，指针仍然达不到0点，这种现象通常是由于表内电池电压不足造成的，应换上新电池方能准确测量。

6、万用表不用时，不要旋在电阻档，因为内有电池，如不小心易使两根表棒相碰短路，不仅耗费电池，严重时甚至会损坏表头。

二、数字万用表数字万用表可用来测量直流和交流电压、直流和交流电流、电阻、电容、电感、频率、电池、二极管、三极管hFE 及连续性测试，并具有自动断电功能，整机电路设计以大规模集成电路双积分A/D转换器为核心，并配以全过程过载保护电路，使之成为一台性能优越的工具仪表，是实验室、工厂、学校及电子爱好者的必备首选。

(一)操作前注意事项（1)将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不足，“”或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步骤进行。

(2)测试表笔插孔旁边的△!符号，表示输入电压或电流不应超过标示值，这是为保护内部线路免受损伤。

(3)测试前，功能开关应放置于所需量程上。

（二）电压测量注意事项(1)如果不知道被测电压范围，将功能开关置于大量程并逐渐降低量程(不能在测量中改变量程)。
