第一章概述一、引言随着我司产品的不断扩展，从有线领域到无线领域，应用的仪器设备不断增加，部分新型仪器，尤其是用于射频测试以及无线产品测试的各种仪器，是比较精密且贵重的仪器，功能比较强大，在使用上应仔细、小心，才能保证它不损坏，保证测试的准确性。
我们应该掌握这些仪器的基本操作，以便熟练的用于相关产品的性能、功能测试。
对本文中用到按键符号作如下规定：加方括号【】的按键名代表面板上的按键，加上大括号{}的按键名代表屏幕中菜单的按键。
如【PRESET】代表按面板上的“PRESET”键，{AUTO}代表屏幕中菜单“AUTO”键。
二、仪器使用注意事项1接地要求出于防静电和防漏电考虑，应确保仪器静电和电气接地良好。
如果仪器有专用的电接地线柱，使用前应先用导线把其接到保护地线上；否则应把其金属外壳（可找一螺丝固定）接到保护地线上。
2输入信号幅度要求每种仪器的输入端口都有其规定的功率和电压输入范围（见下表），使用时应保证输入信号小于其规定值。
如HP8595E输入端的功率应保证小于+30dBm（1W），否则一定要在其输入端接大功率衰减器。
目前主要使用30dB的固定同轴衰减器。
1仪器输出端要求使用时要分清仪器的输入、输出端，仪器的输出端不应输入信号。
特别注意：CMD57配置有大功率输出端时，RF OUT2可输出较大功率，该端口严禁输入任何信号，否则很容易损坏端口。
如在测试收发信机误码率时，RF OUT2端口千万不能接到发射机输出口。
2预热要求仪器在使用前最好预热30分钟后再进行校准或测试，以保证测量数据准确。
3校准要求部分仪器使用前应进行必要的校准，保证侧量数据的准确性。
如MS8604A、网络分析仪、功率计等，在使用前都应该校准。
4测试电缆要求仪器所使用的连接电缆必须定期（根据使用的频繁程度）检查其可用性，主要是测量线损及驻波比。
测试结果要考虑线损。
可以通过测试一合格的样板间接测量外部损耗。
电缆的连接头如果脏了要用无水酒精清洗，保持接触良好。

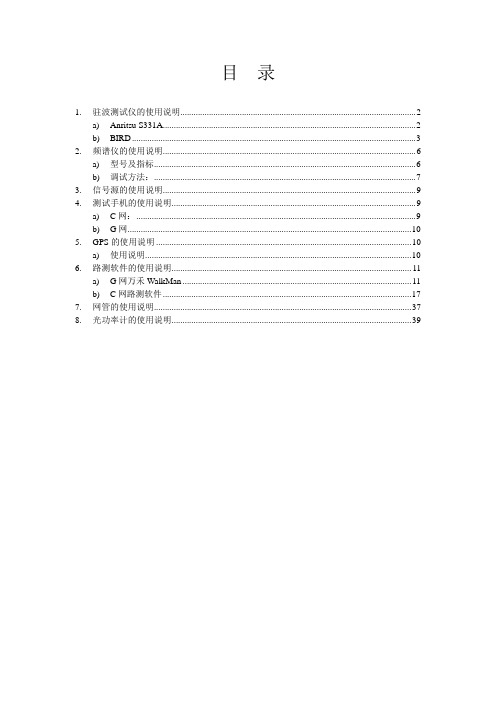

目录1.驻波测试仪的使用说明 (2)a)Anritsu S331A (2)b)BIRD (3)2.频谱仪的使用说明 (6)a)型号及指标 (6)b)调试方法： (7)3.信号源的使用说明 (9)4.测试手机的使用说明 (9)a)C网： (9)b)G网 (10)5.GPS的使用说明 (10)a)使用说明 (10)6.路测软件的使用说明 (11)a)G网万禾WalkMan (11)b)C网路测软件 (17)7.网管的使用说明 (37)8.光功率计的使用说明 (39)驻波测试仪的使用说明Anritsu S331A天馈测试仪是选择传输线和天线安装和维护用的仪器，是降低维护费用，提高质量的最佳选择。
它代替了那种沉重、昂贵和复杂的测试设备。
它具有的频率范围反射计技术使它能够在设备突然失效前发现问题，可以节约大量的费用。
天馈测试仪是一种精确的手持回程损耗/SWR和错误地址测试仪器。
具备内置错误地址、瓦特计、T 型连接器和频谱分析能力。
重量轻，坚实，适应温度范围宽，是理想的野外作业工具。
该设备的专利设计可免受RF干扰，这对现场测试非常重要。
第一步：设置在按右边键盘下方的ON/OFF键开机后，会出现系统自检的画面，在自检成功后，进入主屏幕。
首先我们要设置的应该是我们要测试的频率段，联通的C网和G网的频段加一起是从825.0MHz到960.0MHz。
仔细观察设备的界面会发现，屏幕下方有与液晶屏下方的五个按键一一对应的浮动按钮。
分别为“FREQ”、“DIST”、“SCALE”、“OPT”和“POWER”。
先按对应“FREQ”的键，注意到屏幕下方的浮动按钮有所改变，按对应“F1”键，设置坐标轴的左边，假定为825.0MHz，输入825，按“ENTER”即可。
同理按“F2”设置坐标轴的右边，假定为960.0MHz。
设置完成后按右键盘的“ESCAPE/CLEAR”键退出，再按“SCALE”，设置坐标轴的纵坐标，“TOP”为顶值，“BOTTOM”为底值，“LIMIT”为限制值，在实际测量中如果驻波比超过“LIMIT”，驻波测试仪会报警。
AV4945B/C无线电通信综合测试仪用户手册中电科仪器仪表有限公司前言非常感谢您选择、使用中电科仪器仪表有限公司研制、生产的A V4945B/C无线电通信综合测试仪！本产品集高、精、尖于一体，在同类产品中有较高的性价比。
我们以最大限度满足您的需求为己任，为您提供高品质的测量仪器，同时带给您一流的售后服务。
我们的一贯宗旨是“质量优良，服务周到”，提供满意的产品和服务是我们对用户的承诺，我们竭诚欢迎您的垂询，联系方式：网 址 电子信箱***************地 址 山东省青岛市经济技术开发区香江路98号邮 编 266555本手册介绍了中电科仪器仪表有限公司研制、生产的A V4945B/C无线电通信综合测试仪的用途、性能特性、基本工作原理、使用方法、使用注意事项等内容，以帮助您尽快熟悉和掌握仪器的操作方法和使用要点。
为方便您熟练使用该仪器，请仔细阅读本手册，并正确按照手册指导操作。
由于时间紧迫和笔者水平有限，文字中疏漏和不当之处，恳请各位用户批评指正！由于我们的工作失误给您造成的不便我们深表歉意。
声明：本手册是《AV4945B/C无线电通信综合测试仪用户手册》第二版，版本号是A.2。
本手册中的内容如有变更，恕不另行通知。
本手册内容及所用术语解释权属于中电科仪器仪表有限公司。
本手册版权属于中电科仪器仪表有限公司，任何单位或个人非经本所授权，不得对本手册内容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，中电科仪器仪表有限公司保留对侵权者追究法律责任的权利。
编者2015年12月04日目 录第一章概述 ------------------------------------------------------------------------- 1第一篇使用说明 --------------------------------------------------------------------- 5第二章仪器基本说明 ----------------------------------------------------------------- 6第一节初次加电说明 -----------------------------------------------------------------------------------------6第二节仪器外观和前面板说明 -----------------------------------------------------------------------------------6第三节后面板说明--------------------------------------------------------------------------------------------------8第三章按键菜单说明 ---------------------------------------------------------------- 11第一节数据输入键------------------------------------------------------------------------------------------------ 11第二节功能键------------------------------------------------------------------------------------------------------ 11第三节用户界面介绍--------------------------------------------------------------------------------------------- 12第四章操作指南 -------------------------------------------------------------------- 26第一节射频发射--------------------------------------------------------------------------------------------------- 26第二节射频接收--------------------------------------------------------------------------------------------------- 28第三节宽带功率测量--------------------------------------------------------------------------------------------- 30第四节扫频频谱--------------------------------------------------------------------------------------------------- 31第五节实时信号分析--------------------------------------------------------------------------------------------- 32第六节音频发生--------------------------------------------------------------------------------------------------- 33第七节音频分析--------------------------------------------------------------------------------------------------- 34第八节误码测量--------------------------------------------------------------------------------------------------- 34第九节示波器------------------------------------------------------------------------------------------------------ 35第十节自动测试--------------------------------------------------------------------------------------------------- 36第二篇技术说明 -------------------------------------------------------------------- 38第五章工作原理 -------------------------------------------------------------------- 39第一节整机工作原理--------------------------------------------------------------------------------------------- 39第二节射频变频模块工作原理 --------------------------------------------------------------------------------- 42第三节数字处理模块工作原理 --------------------------------------------------------------------------------- 43第六章技术指标及测试方法----------------------------------------------------------- 45第一节主要技术指标--------------------------------------------------------------------------------------------- 45第二节测试方法--------------------------------------------------------------------------------------------------- 50第三节指标测试结果对照表 ------------------------------------------------------------------------------------ 67第三篇维修说明 -------------------------------------------------------------------- 72第七章维护和维修 ------------------------------------------------------------------ 73第一节维护保养--------------------------------------------------------------------------------------------------- 73第二节一般维修--------------------------------------------------------------------------------------------------- 73附录 A --------------------------------------------------------------------------- 75第一章 概述欢迎您使用中电科仪器仪表有限公司研制生产的A V4945B/C无线电通信综合测试仪。
GSM 基站无线指标的测试基站无线指标的测试培训培训二测 试 手 机频 谱 仪 等 的 使 用 入 门测试手机频谱仪移动通信协议分析仪(MA-10)功率计天线分析仪SITE MASTER 等是我们以后开局时经常要用到的仪表通过下面的介绍希望给大家一个入门知识在实际工作中在实际工作中我们可以我们可以我们可以先先看一下仪表的使用说明书再自己摸索一下随着使用次数的增加将会对仪器越来越熟悉使用也越来越熟练的一测试手机TestTest Moblie)Moblie)的使用入门我们目前使用的测试手机为法国SAGEM 公司生产的OT35-G GSM900和OT35-D DCS1800型两种以后将申购OT75型双频手机它与一般的手机差不多大小但其功能非常强大因此价格很贵它除了完全可以作为一般的手机使用外还可以作为一个无线接口测试仪表使用测试手机开机后可以按[MENU]键然后可以选择菜单 1MEMORY 2MESSAGES 3REDIAL 4STATUS 5SETTINGS 6CLEAR 7SERVICES 8ACCESSORY 9NETWORK 进行相应的功能设置请注意这些菜单除了普通手机本身有的功能外还有很多测试手机独有的特殊功能有的还可以再进入下一级菜单进行设置功能非常丰富具体的大家可以实际使用一下就清楚了这里不一一细讲了不过特别需要提出的是MENU 44功能即选菜单STATUS 功能下的CALL LENGT 功能再按向下箭头键再按#号键就可以测试IMSI NETWORK 即显示通话时的CH TS TX RX BSIC LAI DTX FN 等信息等将测试手机通过专用的串口电缆和PC 机的串口相连接开启测试手机电源使其搜索网络然后在PC 机上运行测试手机对应的测试软件其测试软件有原版软件[英文]TAMS 和我司自己后续开发的软件[中文]MobileShow 两种原版软件价钱很贵需要有测试手机配套的软件狗接在PC 机的并口上才能使用在MS-DOS 环境下而我司后续开发的软件[中文]则可以不要软件狗就能使用我们部门目前有的测试手机都没有配备软件狗因此只能使用我司后续开发的软件[中文]通过测试手机软件可以进行信道扫描即在PC 机上可以看到当前服务小区的信息小区标识位置区号移动国家号移动网号服务小区频率接收电平接收质量TA 等等信息六邻近小区的状态信息等等Um 接口L3消息跟踪及解释所有频点GSM900DCS1800的接收电平扫描控制台窗口提供超级终端的功能等功能是比较强大的必须说明的是由于受到没有原装软件狗的限制与原版测试软件相比中文软件有时使用时会觉得不是很好用功能也有些受限但完全可以满足我们开局时的使用需要详见下面的演示说明相比之下测试手机原版的英文测试软件功能更加强大可以实时监视和解释无线接口Layer3消息人工控制和自动发起主叫和做被叫的呼叫强制切换呼叫的接通率统计脱机分析路测的数据等下面是中文测试软件的几个页面我紧接着将实际用测试手机给大家做现场演示附MobileShow 功能说明一.概述本工具适用于SAGEM 测试手机OT35-G GSM900OT35-D串口相相与计算机串口DCS1800可自动在以上两种手机间自动切换测试手机测试手机与计机串口连通过计算机控制测试手机的行为或接收测试手机的上报消息并对消息进行了详细解释目前支持除数据业务和短消息业务外的测试手机 ( 万谷公司TAMS ) 有功能提供的所有功能以以一些功能及一些功能的的组合如自动呼叫 MobileShow 不需要需要软件软件软件狗狗主要功能1.当前服务小区的信息接收电平接收质量TA 等等六邻近小区的状态信息切当发生一次切换换时接收电平曲线表现为一次 [0-110] 的阶跃只是为了表示方便并不意味着接收电平发生了0->-110 的阶跃2.Um 接口L3消息跟踪及解释3.所有频点GSM900DCS1800的接收电平扫描4.控制台窗口提供超级终端的功能5.其他本软件适种需要用于各种需要用测试手机用测试手机查看Um 接口信息的地方数据业务除外二. MobileShow 软件的安装安装程序地点\\lifusheng13693\MobileShow 发 password: lfslfs931.将MobileShow 拷入你的计算机2.运行setup3.安装后将MobileShow.exe 拷到所安装的工作目录中三.测试手机与PC 的连接方式1.Windows 95 下驱动程序的安装 1.开始->设置->控制面板->调制解调器2.在COM1添加调制解调器 3.按操作安装标准9600bps 调制解调器-速度 9600 Baud-数据位 8-停止位 1-奇偶校验位无以上是测试手机与PC 串口的缺省值如果没有特殊的目的一路OK 过去MobileShow 仅支持本模式2.启动MobileShow 您可以获得以下功能1.普通功能1.1.start a call (开始一个新的呼叫1.2.stop a call 停止呼叫 1.3.call the last number dialed and the previous ones重复上一次呼叫 1.4.answer a call 响应呼叫2.被改变的接入模式2.1.handover suppression 切换抑制2.2.cell bar suppression 小区闭塞抑制2.3.path loss suppression 通路损失抑制2.4.power calss功率级别2.5.force a BCCH in idel mode 强制BCCH空闲2.6.forcing a handover强制切换3.频点扫描工作方式3.1.scaning mode扫描124GSM/374DCS个频点4.手机状态上报4.1.自动上报4.1.1.Idel mode reports空闲模式报告4.1.2.Dedicated mode reports专用模式报告4.1.3.Acknowledge mode messages - Layer 3L34.1.4.Acknowledge mode messages - Layer 1L14.1.5.Sync reports同步报告4.1.6.SACCH reports SACCH报告plete SACCH information reports完整的SACCH消息报告4.1.8.Channel Request/Immediate assignment command Reports 通道请求/立即指派4.1.9.BCCH reports BCCH报告4.1.10.Paging reports寻呼报告4.2.请求上报4.2.1.Idel Channel Description空闲信道描述4.2.2.Dedicated channel description专用信道描述4.2.3.Cell ID description小区标志描述4.2.4.remote operations4.2.5.Display false measurement report target frequency (Hand Over)4.2.6.Display falce measurement report frequency (Bcch)4.2.7.display test mode status测试手机当前模式工作四.常见问题1.测试手机对任何命令都没有反应1.测试手机电源有没有打开2.第一次使用测试手机按 Menu44▼#2 加载手机软件表示通过专用软件在PC机上加载手机软件3.是否在正确的COM COM1口上与PC相连4.是否正确设置了测试手机工作模式按测试手机键 Menu44▼#8 是否设置为”Trace”5.重新启动MobileShow.6.是否正确设置了串口的通信速率Menu5521)-速度 9600 Baud-数据位 8-停止位 1-奇偶校验位无以上是测试手机与PC串口通信的缺省值7.重新安装串口驱动程序8.如果再不行换一个串口试试9.如果还是不行在别人已经工作的环境上试试你的测试手机10.换一条串口线GOTO 1说明对MobileShow软件系统和测试手机的任何关问题请联系Tel: 7414 李相关问题福胜 lotus notes : 13693测试手机英文软件-连续切换测试页面二频谱分析仪(Spectrum Analyzer)的使用入门频谱仪主要用于测试频域性能包括频谱邻信道功率快速时域扫描寄生辐射互调衰减等目前我司主要有HP公司8595E/8591 类日本安立公司MS2663C类两种这两种仪器的功能基本相同使用方法大同小异下面以HP8595E为例进行介绍测试前需要先接好频谱仪底部的几个信号具体是给频谱仪底部的[EXT REF INPUT]端口接入一个高精度的10MHz时钟外基准源推荐这样做如果没有10MHz时钟外基准源则可以使用频谱仪自身的[10MHz REF OUTPUT]端的信号即将[EXT REF INPUT]和[10MHz REF OUTPUT]端口用短路模块或同轴电缆短路另外还需要将MCK板拉手条上的FCLK时钟下面位置输出信号引入频谱仪的[GATE TRIGGER INPUT TTL] 端再用同轴电缆将频谱仪的[GATE OUTPUT TTL] 端与[EXT TRIGGER INPUT TTL] 连接起来发信机的全部指标和接收机的部分指标都可以用频谱仪来进行测试具体的测试操作将在机房结合实际仪器和测试进行讲解这样效果可能会好一些下面简述一下HP8595E频谱仪主要菜单的使用1首先开启HP8595E的电源检查仪器能否进入正常工作状态各按键是否能起作用然后将被测信号如TRX的发射端信号合路器的输出信号通过一个30DB左右的衰减器接入HP8595E的测试信号输入端注意因为各种频谱仪的测试输入端最大电平均为30DBM比较小因此为了防止被测信号过大[超过30DBM]而接入频谱仪导致烧坏频谱仪规定被测信号不论电平大小均要求先通过一个衰减器最好是30DBM左右的再接入频谱仪进行测试2频谱仪缺省进入[SPECTRUM ANALYZER]模式此时可以进行信号扫描步骤是先按[FREQUENCY]键输入中心频率再按[SPAN]键输入扫描带宽如有必要还可以按[AMPLITUDE]键输入参考电平以上还可以按下面的上下箭头[STEP]进行调整以找到有效信号并对其进行仔细测量如被测信号已进入屏幕范围则可以按[PEAK SEARCH] 键使光标位于信号的电平峰值点这时在屏幕的右上角就可以读出光标所在点的频率和电平值3如果此时测试的是BCCH所在的载频则调整将[SPAN]的大小可以看到信号频谱的某些部分会掉下来这种描述可能不太准确形象而不是光滑连续的边缘这说明该信号有BCCH4按[MODE]键选择下面的[GSM900 ANALYZER] 则进入GSM900测试界面屏幕右边从上至下依次是Config Physical Channel Power Power vs Time Out Rf Spectrum 及按最下面的More 1 of 2 进入下一测试页面Spurious Emission Intermod Phase& Freq Err MONITOR TX BAND 下面分别对以上测试项目或配置进行说明Config配置功能可以配置EXT ATTEN(外部衰减TRIG DELAY触发延迟等Physical Channel物理信号设置功能可以配置 TX-MS或TX-BS移动台发射或基站发射ARFCN绝对射频号TIMESLOT NUMBER时隙号 B M TARFCN低中高ARFCN等Power载波功率测量功能可以设置NUMBER BURSTS突发个数等然后就可以测试CARRIERPOWER载波功率POWER STEPS功率等级等功率的这项是用于测试平均发射功率Power vs Time 功率对时间测量功能可以测试P vs T-FRAME每帧的功率 P vs T-TIMESLOT每时隙的功率P vs T-TIMESLOT每子时隙的功率等载波包络等的这项是用于测试络Out Rf Spectrum调制谱切换谱测试功能其中RF SPECT -MODUALT 是调制谱测试 RF SPECT-Transnt 是切换谱测试显然这项是用于调制切换谱的测试调制谱谱Spurious Emission杂散辐射测试功能主要是Xmtr Spurious发射机的杂散辐射Rcvr Spurious接收机的杂散辐射再往下可以分别选择TX BNAD发射带内杂散辐射RXBAND接收带内杂散辐射OUTSIDE TX & RX(发射接收带外杂散辐射等显然这项是用于测试杂散辐射的Intermod互调测试功能再往下可以分别选择 Intermod Atten(单TRX互调测试IntraBSSIntermod BSS内TRX之间互调测试再往下还可以分别选择 TXBAND发射带内 RX BAND 接收带内显然这项是用于测试互调的Phase& Freq Err频率误差相位误差测试往下选择主要按 PHASE FREQ 测试频率误差相位误差显然这项是用于测试频率相位误差的频率误差差MONITOR TX BAND发射频段频谱监视监视扩展发射频段924961MHz)范围内的有效频谱MS2663C与HP频谱仪不同之处主要在1准备工作使用前将外基准源10MHz接入MS2663C后部的Ref In 端或将仪器后部的Buff Out 端与Ref In 端连接起来利用仪器自身晶体的10MHz再将MCK板拉手条上的FCLK时钟下面位置输出信号引入MS2663C的[ Trig/Gate IN ] 端口2频谱分析开启MS2663C仪器进入频谱分析模式按[ Frequency]键然后按[Auto Tune]即可进行自动扫描显示有用信号的频谱如果发现频谱不会闪动则可能是设置为单次触发Single)方式了可以先按[Shift] 键再按[ Single ] 键则进入Continuous扫描方式具体的频谱分析使用方法与HP频谱仪类似不在赘述3GSM900 测试在左下角的插槽中插入专用的SRAM插卡按右上角的[Shift]键再按数字7键进入PTA模式再按[ PTA Program ]再按[ RUN] 即可进入GSM900测试模式具体测试的操作方法与HP频谱仪类似不在赘述三移动通信协议分析仪MA-10的使用入门1 MA-10的用途MA-10移动通信协议分析仪能在线测试ABIS接口的信令消息A-G接口的信令消息ISUP TUP INAP的SS#7接口信令消息并能测试传输线路的误码PCM BERT GSM BERT还可以在OFFLINE离线状态下打开OPENFILE在线跟踪时保存的信令消息文件进行后台分析2 MA-10硬件概述MA-10硬件结构与PC基本无异外观设计紧凑便于携带有标准3.5寸软驱光驱101/102键盘两个9针串口一个25针并口TFT液晶显示屏CRT外接口PENTIUM MMX 20064M RAM预装WIN95或WIN3.X特别带有4块协议测试接口卡每块卡有两组信号输入口和一组信号输出口每组接口分别有一组平衡电缆接口和一组非平衡电缆接口用于接入E1或T1信号加以测试3 MA-10软件概述MA-10的测试软件运行于WINDOWS环境下标准图形界面已预先安装于机内程序图标在[START]菜单[PROGRAM]子菜单的 [MA-10]下有五个应用程序分别为MA-10 Control”在线测试 ABIS A-G接口信令误码测试MONITORABIS offline”离线ABIS接口信令分析;“MONITOR MSCoffline”离线A-G接口信令分析“GSM-BERToffline”离线误码测试分析“PCM-BERToffline”离线误码测试分析程序安装目录为C盘MA-10目录下4 MA-10使用前准备工作一 E1或T1信号的接入MA-10机身的左侧有4块协议测试接口卡每块卡有两组信号输入口和一组信号输出口每组接口分别有一个平衡电缆接口和一个非平衡电缆接口用于接入E1或T1信号加以测试为了不影响所测接口两侧设备传输信号的正常发送与接受以便于观察正常的呼叫过程中的各接口信令消息MA-10在从传输线路上截取信号时采用桥接方式测试电缆需要四根75欧同轴电缆两端分别为BNC头和SMB头两根75欧同轴电缆两端分别为BNC头和与MA-10-RX端相接的头子四个BNC三通头连接示意图如下每块协议测试接口卡可分别将相关联的一组E1或T1的上行和下行信号接入到该块协议测试接口卡的RX1和RX2接口上即可跟踪一条链路的Uplink和Downlink链路二开机运行WIN95或WIN3.X电源接口和电源开关在机身后部下方先将电源线接好再开电源开关关机时先ShutdownWIN95再关电源开关最后取下电源线5 MA-10如何在线测试ABIS接口信令消息注带*号的描述是必不可少的或很重要的步骤需重点了解在[START]菜单[PROGRAM]子菜单的 [MA-10]下点击 MA-10 Control 图标弹出窗口如下子窗口[LOG]提示系统登陆信息协议测试接口卡自检协议测试接口卡下载配置软件接入码检测等过程LOG没问题后在工具栏显示当前配置的各协议测试接口卡输入状态图标RX为绿色说明该输入口的输入信号正常RX为红色说明该输入口的输入信号异常或根本没信号输入可单击状态图标查看输入信号具体信息点击[CONFIGURATION]下拉菜单中的HARDWARE项弹出如下窗口该窗口中可选择隐去没有用到的协议测试接口卡只需将对应协议测试接口卡下的Available”项点为空按OK确认提示重新运行应用程序以使设置有效中断号和地址范围不需改动使用缺省值点击[CONFIGURATION]下拉菜单中的Configuration AL000x项弹出如下窗口选择输入信号类型一般为E1带CRC-4校验码选择CRC-4 Multiframe”; 不带CRC-4校验码选择Double frame”如选择有误在工具栏显示当前配置的协议测试接口卡输入状态图标会有告警变红点开Application control”窗口如下选择对应协议测试接口卡输入信号在线测试属性可选项为MONITOR ABIS MONITOR MSC PCM BERT GSM BERT如要跟踪输入信号的信令消息则ABIS接口的信号的测试属性为 MONITOR ABIS和MSC相关的接口信号的测试属性为MONITOR MSC如选错信令跟踪时FRAME结构对不上提示 Frame not compliant每一行每一列只能有一个选项选定否则提示错误点SCAN 按键可观察信令所在时隙timeslot),和其他时隙的传输码主要是为了观察信令所在时隙timeslot)按START键进入对应测试窗口例如进入MONITOR ABIS测试窗口如下点击工具栏左数第一个图标NEWFILE进入SELECT DATE FILE窗口如下键入文件名生成 sig后缀文件下一步跟踪的信令消息就保存在该文件中按OK确认此时原来不可用变灰的许多选项变为可用点击工具栏左数第二个图标TS进入TIMESLOT SELECTION窗口如下选择E1信号中信令所在时隙(timeslot)如不知道信号中信令所在时隙(timeslot)可按LOAD SCAN RESULT选择系统检测到的信号中信令所在时隙(timeslot)按OK确认点击[CONFIGURATION]下拉菜单中的FILTER项弹出如下窗口ABIS接口信令链路传送的消息分属于几个协议组如GSM0408DTAPRSL O&M LAPD在消息跟踪时可以在协议观察窗口显示需要的消息不关心的消息在协议观察窗口可以不显示便于观察点击各协议组图标对每条消息以及该消息的每一参数进行过滤+为显示-为过滤掉如下图按OK确认点击[Capture]下拉菜单中的Start项进入消息捕获状态状态栏的各参数窗口显示捕获事件消息文件大小等状态参数点击[Capture]下拉菜单中的Stop项停止消息捕获点击[View]下拉菜单中的Protocol项进入协议观察窗口如下在此窗口中可以观察信令消息并得到详细的解释点击[View]下拉菜单中的L2 only项或Application Part”项可选择观察MTP 层二消息还是L3以上的应用部分消息双击观察窗口的一条消息就能在Details”窗口中得到该消息的详细解释选择一条与呼叫有关的消息点鼠标右键选择Start Call Trace”,就能在Call Trace Result”窗口中得到包含该消息的一次完整呼叫的所有消息位置更新也是如此得到一次完整位置更新流程的所有消息六 MA-10如何在线测试A-G接口信令消息注带*号的描述是必不可少的或很重要的步骤需重点了解在[START]菜单[PROGRAM]子菜单的 [MA-10]下点击 MA-10Control 图标弹出窗口如下子窗口[LOG]提示系统登陆信息协议测试接口卡自检协议测试接口卡下载配置软件接入码检测等过程LOG没问题后在工具栏显示当前配置的各协议测试接口卡输入状态图标RX为绿色说明该输入口的输入信号正常RX为红色说明该输入口的输入信号异常或更本没信号输入可单击状态图标查看输入信号具体信息点击[CONFIGURATION]下拉菜单中的HARDWARE项弹出如下窗口可选择隐去没有用到的协议测试接口卡只需将对应协议测试接口卡下的Available”项点为空按OK确认将提示重新运行应用程序以使设置有效中断号和地址范围不需改动使用缺省值点击[CONFIGURATION]下拉菜单中的Configuration AL000x项弹出如下窗口选择输入信号类型一般为E1带CRC-4校验码选择CRC-4 Multiframe”; 不带CRC-4校验码选择Double frame”如选择有误在工具栏显示当前配置的协议测试接口卡输入状态图标会有告警变红点开Application control”窗口如下选择对应协议测试接口卡输入信号在线测试属性可选项为MONITOR ABISMONITOR MSC PCM BERT GSM BERT如要跟踪输入信号的信令消息则ABIS接口的信号的测试属性为 MONITOR ABIS和MSC相关的接口信号的测试属性为MONITOR MSC如选错信令跟踪时FRAME结构对不上提示 Frame not compliant每一行每一列只能有一个选项选定否则提示错误点SCAN 按键可观察信令所在时隙timeslot),和其他时隙的传输码主要是为了观察信令所在时隙timeslot)按START键进入对应测试窗口例如进入MONITOR MSC测试窗口如下点击工具栏左数第一个图标NEW FILE进入SELECT DATE FILE窗口如下键入文件名生成 mlx后缀文件下一步跟踪的信令消息就保存在该文件中按OK确认此时原来不可用变灰的许多选项变为可用点击工具栏左数第二个图标TS进入TIMESLOT SELECTION窗口和MONITOR ABIS中的TIMESLOT SELECTION窗口一样选择E1信号中信令所在时隙(timeslot)如不知道信号中信令所在时隙(timeslot)可按LOAD SCAN RESULT选择系统检测到的信号中信令所在时隙(timeslot)按OK确认*点击[CONFIGURATION]下拉菜单中的FILTER项弹出如下窗口与MSC相关的接口信令链路传送的消息分属于几个协议组如DTAP BSSMAP MAP SCCPMNG ISUP TUP MTP MNG MTP SCCP在消息跟踪时可以在协议观察窗口显示需要的消息不关心的消息在协议观察窗口可以不显示便于观察点击各协议组图标对每条消息以及该消息的每一参数进行过滤+为显示-为过滤掉按OK确认点击[Capture]下拉菜单中的Start项进入消息捕获状态状态栏的各参数窗口显示捕获事件消息文件大小等状态参数点击[Capture]下拉菜单中的Stop项停止消息捕获点击[View]下拉菜单中的Protocol项进入协议观察窗口如下在此窗口中可以观察信令消息并得到详细的解释点击[View]下拉菜单中的Message Transfer Part项或Application Part”项可选择观察MTP 层二消息还是L3以上的应用部分消息双击观察窗口的一条消息就能在Details”窗口中得到该消息的详细解释选择一条与呼叫有关的消息点鼠标右键选择Start Call Trace”就能在Call Trace Result”窗口中得到包含该消息的一次完整呼叫的所有消息位置更新也是如此得到一次完整位置更新流程的所有消息七MA-10如何离线分析ABIS接口信令消息MA-10在线测试ABIS接口信令消息时将跟踪到的消息保存在后缀为SIG的一个文件中则在[START]菜单的[PROGRAM]子菜单的[MA-10]下点击MONITOR ABIS Offline图标则弹出如下窗口选择菜单[FILE]再选该SIG后缀的文件将把该文件的内容调进来点击上面窗口图标栏的第二个[AP]图标则得到与在线分析ABIS接口信令消息时相同的界面可以对任何一条消息进行离线分析分析方法与在线分析时相同显然两者的区别是在线分析时消息是不断动态产生增加的而离线分析时消息是大小固定的八MA-10如何离线分析A-G接口信令消息MA-10在线测试A-G接口信令消息时将跟踪到的消息保存在后缀为MLX的一个文件中则在[START]菜单的[PROGRAM]子菜单的[MA-10]下点击MONITOR MSC Offline图标则弹出如下窗口选择菜单[FILE]再选该MLX后缀的文件将把该文件的内容调进来点击上面窗口图标栏的第二个[AP]图标则得到与在线分析ABIS接口信令消息时相同的界面可以对任何一条消息进行离线分析分析方法与在线分析时相同显然两者的区别是在线分析时消息是不断动态产生增加的而离线分析时消息是大小固定的四功率计包括BIRD通过式R&S数字式功率计的使用入门功率计在GSM基站测试中的主要用途是在基站天馈系统安装好了以后测试天馈系统的发射功率驻波比SWR回损R . L .)等其中驻波比和回损满足如下关系R . L . = 20 ㏒ [SWR-1/SWR+1]----------------------------------公式1如果使用的是德国R&S公司的数字式功率计则直接可以读出发射功率包括前向功率和反向功率和驻波比以及回损如果使用的是美国BIRD公司的通过式功率计当探头的方向指向负载如天馈线一端时测得的是前向功率Pf Forward Power )反之测得的为后向功率Pr(Reflected Power)它们与SWR的关系为SWR=Pf**0.5 + Pr**0.5)/(Pf**0.5 Pr**0.5) ------------------------- 公式2R . L . = 20 ㏒ [Pr**0.5/Pf**0.5]= 10 ㏒ [ Pr / Pf ] --------------------------- 公式3另外请注意 R&S数字式功率计只有一个探头可以测试M900和M1800系统而BIRD通过式功率计有5W400 ~ 1000MHz) 50W(400 ~ 1000MHz) 2.5W(1700 ~2200MHz) 25W(1700 ~ 2200MHz)四种探头测试不同的系统M900和M1800时需要更换探头另外BIRD通过式功率计的测试结果显示是以指针指示的不可避免地存在读数误差尤其在测试反向功率时由于反向功率太小即使用小功率探头读数也不准确因此读数误差将比较大因此必须注意BIRD通过式功率计测试驻波比SWR的结果是不准确的另外如果R&S数字式功率计的探头经过转接电缆和接口卡和便携机相连便携机已安装了R&S数字式功率计配套的测试软件那么在实际测试时只需要R&S数字式功率计的探头转接电缆接口卡和便携机须安装R&S数字式功率计配套的测试软件就可以完成信号功率驻波比等的测试任务而不需要R&S数字式功率计的主机了经实际测试对比表明测试同一信号在便携机上的显示结果和R&S数字式功率计主机上显示的测试结果是完全一致的因此上面的做法是完全可行的下面以测试发射天线的发信功率驻波比示意图如下为例介绍BIRD通过式功率计和R&S数字式功率计的使用方法。
