冲压件未注公差极限偏差数值表(GB T15055)

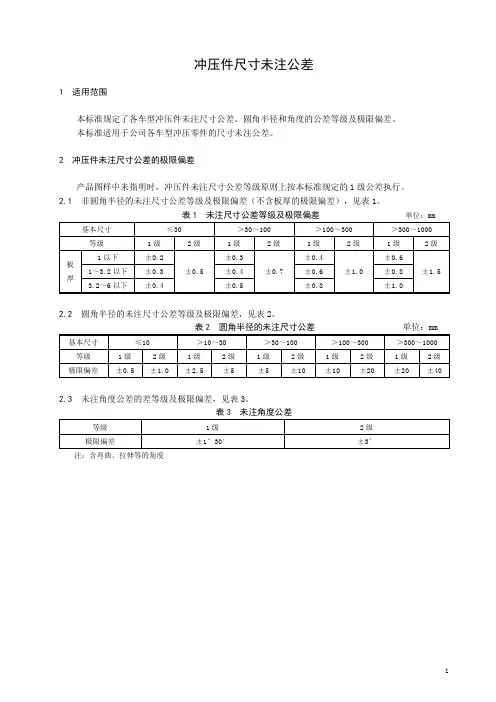

冲压件尺寸未注公差
1 适用范围
本标准规定了各车型冲压件未注尺寸公差、圆角半径和角度的公差等级及极限偏差。

本标准适用于公司各车型冲压零件的尺寸未注公差。

2 冲压件未注尺寸公差的极限偏差
产品图样中未指明时，冲压件未注尺寸公差等级原则上按本标准规定的1级公差执行。

2.1 非圆角半径的未注尺寸公差等级及极限偏差（不含板厚的极限偏差），见表1。

表1 未注尺寸公差等级及极限偏差单位：mm
2.2 圆角半径的未注尺寸公差等级及极限偏差，见表2。

表2 圆角半径的未注尺寸公差单位：mm
2.3 未注角度公差的差等级及极限偏差，见表3。

表3 未注角度公差
注：含弯曲、拉伸等的角度
1。

五金行业冲压件未注公差标准gbt15055-2007 GB/T15055-2007冲压件未注公差尺寸极限偏差检索表 1. 冲裁尺寸:经冲孔、落料及其他分离工序加工而成冲压件的线性尺寸。

2. 成型尺寸:经弯曲、拉深及其他工序加工而成冲压件的线性尺寸。

3. 冲裁圆角半径:经冲孔、落料及其他分离工序加工而成冲压件圆角半径的线性尺寸。

4. 冲裁角度:在平板或成形件平面处，经冲裁加工而成的角度尺寸。

5. 弯曲角度:经弯曲成形而形成冲压件的角度尺寸。

下面是赠送的几篇网络励志文章需要的便宜可以好好阅读下，不需要的朋友可以下载后编辑删除～～谢谢～～出路出路，走出去才有路“出路出路，走出去才有路。

”这是我妈常说的一句话，每当我面临困难及有畏难情绪的时候，我妈就用这句话来鼓励我。

很多人有一样的困惑和吐槽，比如在自己的小家乡多么压抑，感觉自己的一生不甘心这样度过，自己的工作多么不满意，不知道该离开还是拔地而起去反击。

你问我，我也不知道你应该怎么选择，人生都是自己的，谁也无法代替你做怎样的选择。

有一个和我熟识的快递员，我之前与他合作了三年。

最开始合作的时候，他负责收件和送件，我搬家的时候，他帮我安排过两次公司的面包车，有时候他送件会顺路把我塞在他的三蹦子里当货物送回我家。

他时常跟我提起在老家农村种地的生活，以及进城之前父母的担忧及村里人为他描绘的可怕的城里人的世界。

那时候的他，工资不高、工作辛苦、老婆怀孕、孩子马上就要出生了，住在北京很郊区的地方。

一定有很多人想说:“这还在北京混个什么劲儿啊～”但他每天都乐呵呵的，就算把快递送错了也乐呵呵的。

某天，他突然递给我一堆其他公司的快递单跟我说:“我开了家快递公司，你看得上我就用我家的吧。

”我有点惊愕，有一种“哎呦喂，张老板好，今天还能三蹦子顺我吗”的感慨。

之后我却很少见他来，我以为是他孩子出生了休假去了。

再然后，我就只能见到单子见不到他了。

某天，我问起他们公司的快递员，小伙子说老板去上海了，在上海开了家新公司。

钣金冷冲压件质量检验规范（ISO9001-2015）1.0目的对钣金冷冲压件加工过程的监督及成品检验的要求。

2.0适用范围本标准适用于公司及其外协加工的钣金冷冲压件。

3.0引用标准GB/T13916-2002冲压件形状和位置未注公差GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差GB/T13914-2002冲压件尺寸公差GB/T13915-92冲压件角度公差GB/T15055-2007冲压件未注公差尺寸极限偏差JB/T8930-1999冲压工艺质量控制规范JB/T4129-1999冲压件毛刺高度JB/T4381-1999冲压剪切下料件未注公差尺寸的极限偏差GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划4.0检验内容4.1板材4.1.1板材的选择严格按图纸要求选材。

4.1.2板材允许缺陷板材允许有个别轻微的擦伤、压痕、凹面、及清理痕迹，其深度不得超过板料厚度公差带的一半。

4.1.3板材的周边质量所有切割周边均需齐平、无尖角、利边、无毛刺、无裂纹、转角处应圆滑。

4.2冲压件尺寸公差4.2.1冲压件未注尺寸公差图纸没有要求的（非配合）尺寸偏差按GB/T15055—2007进行检验。

该标准分为四级（f、m、c、v），采用f级，表示为GB/T15055-f，见表1。

当冲压零件为精密冲压件和冷挤压件时，该标准不适用。

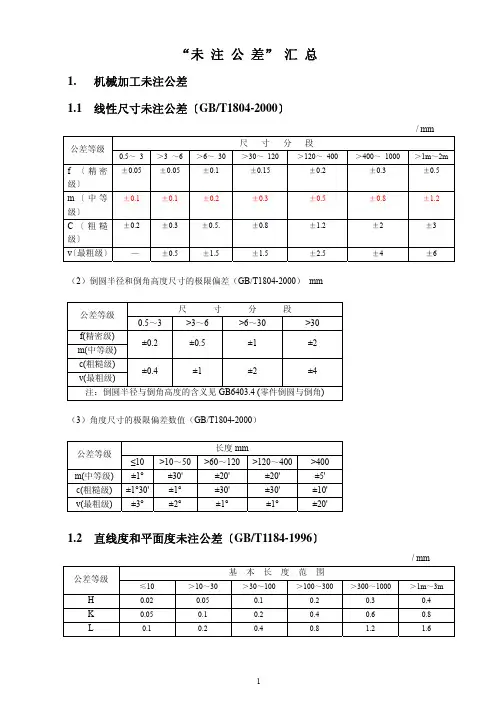

应选用GB/T1804-m(一般未注公差的线性和角度尺寸的公差)进行检验，见本标准3.10的表6。

基本尺寸材料厚度公差等级大于至大于至 f0.5 3 - 1 ±0.05 1 3 ±0.153 6 - 1 ±0.1 14 ±0.2 4 - ±0.36 30 - 1 ±0.15 1 4 ±0.3 4 - ±0.4530 120 - 1 ±0.2 1 4 ±0.4 4 - ±0.6120 400 - 1 ±0.25 1 4 ±0.5 4 - ±0.75400 1000 - 1 ±0.35 1 4 ±0.7 4 - ±1.051000 2000 - 1 ±0.45 1 4 ±0.94 - ±1.42000 4000 - 1 ±0.7 1 4 ±1.4 4 - ±1.8注：对于0.5及0.5mm以下的尺寸应标公差。

1范围本标准规定了汽车产品零件图中经冷冲压加工形成的尺寸要素未注公差尺寸的极限偏差。

本标准适用于汽车产品零件图中经冷冲压加工的未注公差尺寸的极限偏差。

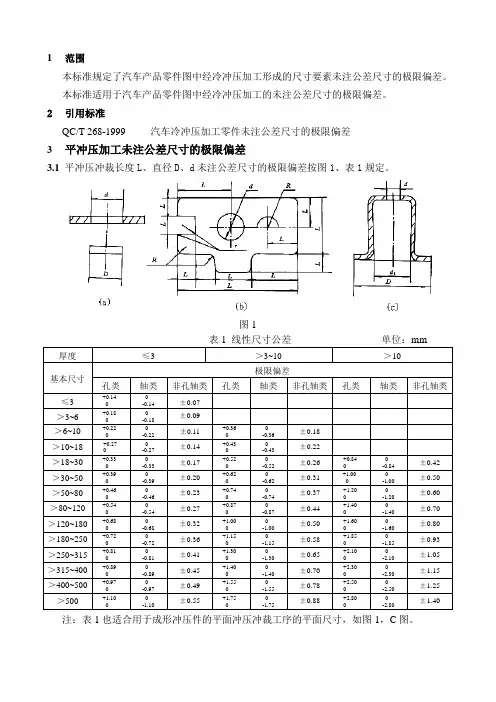

2引用标准QC/T 268-1999 汽车冷冲压加工零件未注公差尺寸的极限偏差3平冲压加工未注公差尺寸的极限偏差3.1平冲压冲裁长度L、直径D、d未注公差尺寸的极限偏差按图1、表1规定。

图1表1 线性尺寸公差单位：mm 厚度≤3 ＞3~10 ＞10基本尺寸极限偏差孔类轴类非孔轴类孔类轴类非孔轴类孔类轴类非孔轴类≤3 +0.14-0.14±0.07＞3~6 +0.18-0.18±0.09＞6~10 +0.22-0.22±0.11 +0.36-0.36±0.18＞10~18 +0.27-0.27±0.14 +0.43-0.43±0.22＞18~30 +0.33-0.33±0.17 +0.52-0.52±0.26+0.84-0.84±0.42＞30~50 +0.39-0.39±0.20 +0.62-0.62±0.31+1.00-1.00±0.50＞50~80 +0.46-0.46±0.23 +0.74-0.74±0.37+1.20-1.20±0.60＞80~120 +0.54-0.54±0.27 +0.87-0.87±0.44+1.40-1.40±0.70＞120~180 +0.68-0.68±0.32 +1.00-1.00±0.50+1.60-1.60±0.80＞180~250 +0.72-0.72±0.36 +1.15-1.15±0.58+1.85-1.85±0.93＞250~315 +0.81-0.81±0.41 +1.30-1.30±0.65+2.10-2.10±1.05＞315~400 +0.89-0.89±0.45 +1.40-1.40±0.70+2.30-2.30±1.15＞400~500 +0.97-0.97±0.49 +1.55-1.55±0.78+2.50-2.50±1.25＞500 +1.10-1.10±0.55 +1.75-1.75±0.88+2.80-2.80±1.40注：表1也适合用于成形冲压件的平面冲压冲裁工序的平面尺寸，如图1，C图。
