高压配电室巡检制度范文一、目的与范围1. 本制度的目的是规范高压配电室的巡检工作，提高对高压配电室的管理水平，确保电力设备的正常运行。

2. 本制度适用于所有高压配电室的巡检工作。

二、职责与权限1. 高压配电室管理人员负责制定并实施巡检计划，安排巡检人员执行巡检任务。

2. 巡检人员负责按照巡检计划进行巡检，发现问题及时汇报并采取相应措施。

3. 巡检人员有权对高压配电室的设备、电气线路、安全设施等进行检查，对发现的问题提出整改意见。

三、巡检内容1. 巡视设备：检查高压配电室内的变电设备、开关设备、继电保护设备、电缆接头等，确保设备运行正常。

2. 检查电气线路：检查电气线路的接触器、开关插座、断路器、电缆终端等，排查存在的隐患。

3. 检查安全设施：检查高压配电室内的温度、湿度、通风设施、消防设施等，确保安全设施正常运行。

4. 记录问题：发现问题时，及时记录问题的具体情况、位置和时间，并进行整改。

四、巡检周期1. 对于重要的高压配电室，每日进行巡检。

2. 对于一般的高压配电室，每周进行巡检。

3. 对于一些偏僻或少用的高压配电室，每月进行巡检。

五、整改措施1. 巡检人员发现问题后，应立即汇报给高压配电室管理人员，并采取临时措施，确保电力设备的安全运行。

2. 高压配电室管理人员应及时组织相关人员对问题进行整改，并跟踪整改情况。

3. 整改完成后，应对整改后的设备和线路进行再次巡检，确认问题全部解决。

4. 对于频繁出现问题的高压配电室，应采取措施对设备进行维修或更换。

六、记录与报告1. 巡检人员应按照规定的格式记录巡检情况，包括巡检日期、巡检内容、发现问题、整改情况等。

2. 巡检人员应及时向高压配电室管理人员提交巡检报告，汇报巡检情况和存在的问题。

3. 高压配电室管理人员应对巡检报告进行归档和分析，制订下一步的整改计划。

七、培训与考核1. 巡检人员应接受相关的培训，熟悉巡检工作的流程和要求。

2. 高压配电室管理人员应定期进行巡检工作的考核，评估巡检人员的工作质量和效果。

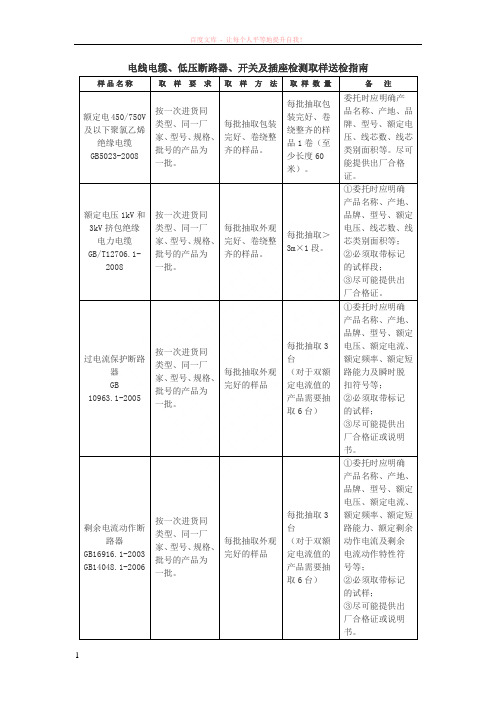

电线电缆、低压断路器、开关及插座检测取样送检指南样品名称取样要求取样方法取样数量备注额定电450/750V 及以下聚氯乙烯绝缘电缆GB5023-2008 按一次进货同类型、同一厂家、型号、规格、批号的产品为一批。

每批抽取包装完好、卷绕整齐的样品。

每批抽取包装完好、卷绕整齐的样品1卷（至少长度60米）。

委托时应明确产品名称、产地、品牌、型号、额定电压、线芯数、线芯类别面积等。

尽可能提供出厂合格证。

额定电压1kV和3kV挤包绝缘电力电缆GB/T12706.1-2008 按一次进货同类型、同一厂家、型号、规格、批号的产品为一批。

每批抽取外观完好、卷绕整齐的样品。

每批抽取＞3m×1段。

①委托时应明确产品名称、产地、品牌、型号、额定电压、线芯数、线芯类别面积等；②必须取带标记的试样段；③尽可能提供出厂合格证。

过电流保护断路器GB 10963.1-2005 按一次进货同类型、同一厂家、型号、规格、批号的产品为一批。

每批抽取外观完好的样品每批抽取3台（对于双额定电流值的产品需要抽取6台）①委托时应明确产品名称、产地、品牌、型号、额定电压、额定电流、额定频率、额定短路能力及瞬时脱扣符号等；②必须取带标记的试样；③尽可能提供出厂合格证或说明书。

剩余电流动作断路器GB16916.1-2003 GB14048.1-2006 按一次进货同类型、同一厂家、型号、规格、批号的产品为一批。

每批抽取外观完好的样品每批抽取3台（对于双额定电流值的产品需要抽取6台）①委托时应明确产品名称、产地、品牌、型号、额定电压、额定电流、额定频率、额定短路能力、额定剩余动作电流及剩余电流动作特性符号等；②必须取带标记的试样；③尽可能提供出厂合格证或说明书。

带过电流保护剩余电流动作断路器GB16917.1-2003 GB14048.1-2006 按一次进货同类型、同一厂家、型号、规格、批号的产品为一批。

每批抽取外观完好的样品每批抽取3台（对于双额定电流值的产品需要抽取6台）①委托时应明确产品名称、产地、品牌、型号、额定电压、额定电流、额定频率、额定短路能力、额定剩余动作电流、剩余电流动作特性符号及瞬时脱扣符号等；②必须取带标记的试样；③尽可能提供出厂合格证或说明书。

高压断路器的检测内容
高压断路器的检测内容主要包括以下几个方面：
1. 机械特性检测：检测断路器在动作过程中的速度、力量等机械特性，如分闸起始瞬间速度（刚分速度）、合闸起始瞬间速度（刚合速度）、最大分闸速度、最大合闸速度等。

这些值应与制造厂的规定值进行比较，以判断断路器动作速度的符合程度。

2. 电气特性检测：检测断路器的电气特性，如分合闸线圈电流、电压、功率等。

这些参数可以反映断路器在操作过程中的电气性能。

3. 操动机构振动信号检测：通过对操动机构振动信号的分析，判断断路器在操作过程中是否存在异常，如磨损、松动等。

4. 故障诊断：通过对断路器的状态监测和数据分析，诊断断路器是否存在故障，如绝缘损坏、接触不良等。

5. 灭弧性能检测：检测断路器在分合闸过程中的灭弧性能，确保断路器能够在故障情况下有效切断电路。

6. 辅助设备检测：检测断路器的辅助设备，如控制柜、保护装置、
测量仪表等，确保它们正常运行。

7. 环境检测：检测断路器所处环境的温度、湿度、气压等参数，以确保其在适宜的环境下工作。

8. 安全性检测：检查断路器的安全防护措施是否到位，如接地、防误操作等。

总之，高压断路器的检测内容涵盖机械、电气、振动、故障诊断等多个方面，以确保其在运行过程中的安全可靠。

开关插座断路器检测标准及方法1、适用范围用于交流50Hz或60Hz，额定电压不超过250V，额定电流不超过63A，开关、插座、空气断路器的通断能力和电气寿命的检测。

2、检测依据2.1《电气附件家用及类似场所用过电流保护断路器第一部分：用于交流的断路器》GB/T10963.1-20202.2《家用和类似用途固定式电气装置的开关第1部分：通用要求》GB/T16915.1-20142.3《家用和类似用途插头插座第1部分：通用要求》GB/T2099.1-20213、技术指标3.1开关通断能力开关以1.1倍额定电压和1.25倍额定电流进行试验开关要进行200次操作，操作速率要均匀额定电流不超过10A的开关，每分钟30次操作；额定电流超过10A但小于25A的开关，每分钟15次操作；额定电流不小于25A的开关，每分钟7.5次操作3.2开关正常操作试验用的操作次数本页此处无正文3.3插座分断容量将插头插入拔出插座50次（100个行程），插拔速率为：对额定电流不大于16A、额定电压不大于250V的电器附件，每分钟30个行程；对其他电器附件，每分钟15个行程试验电压是额定电压的1.1倍。

试验电流是额定电流的1.25倍。

3.4插座正常操作将插头插入和拔出插座5000次（10000个行程），插拔的速率为：对额定电流不大于16A，额定电压小于等于250V的电器附件，每分钟30个行程；对其他电器附件，每分钟15个行程。

3.5断路器的机械和电气寿命试验试验电压是额定电压，试验电流是额定电流。

（对于额定电压230/400V的单极断路器，试验应在较低的电压下进行。

）断路器应在额定电流下经受4000次操作循环。

每次操作循环包括一次接通操作和紧接着的一次分断操作。

对与额定电流小于等于32A的断路器，操作频率应为每小时240次操作循环。

在每一次操作循环中，断路器应保持在断开位置至少13s。

对于额定电流大于32A的断路器，操作频率应为每小时120次操作循环。

变配电装置检测记录
电气检测人员：建设单位负责人：
电气检测人员：建设单位负责人：
电气检测人员：建设单位负责人：日
配电线路检测记录
电气检测人员：建设单位负责人：
电气检测人员：建设单位负责人：日
电气检测人员：建设单位负责人：日
电气检测人员：建设单位负责人：
电气检测人员：建设单位负责人：
照明灯具检测记录
电气检测人员：建设单位负责人：
电气检测人员：建设单位负责人：
开关插座检测记录
电气检测人员：建设单位负责人：
电气检测人员：建设单位负责人：。

插头插座检测⽅法插头插座检测《GB2099.1-2008 家⽤和类似⽤途插头插座第1部分：通⽤要求》规定了⽤于户内或户外使⽤的、家⽤和类似⽤途的、仅⽤于交流电、额定电压在50V以上但不超过440V、额定电流不超过32A的、带或不带接地触头的插头和固定式或移动式插座的标准要求。

对于装有⽆螺纹端⼦的固定式插座，额定电流最⼤仅限为16A。

第⼀节插头插座检验概述⼀、插头插座主要检验项⽬主要讲解电压＜250V、电流＜20A室内⽤电器插头插座主要检验项⽬，将试验项⽬化分如下讲解。

1. 标牌或永久标志；2. 尺⼨检查；3. 防触电保护；4. 接地措施检验；5. 端⼦检验；6. 结构检验；7. 耐⽼化试验、耐潮性能和防有害进⽔；8. 介电强度；9. 温升实验；10.分断容量；11.正常操作（寿命）实验；12. 拔出⼒检验；13.机械强度试验；14. 耐热性能；15. 爬电距离、电⽓间隙；16. 耐⾮正常热和耐燃能⼒、耐漏电起痕试验；17. 防锈性能。

⼆、分类简介按防触及危险部件和防固体外来物进⼊有害影响的防户等级分防直径Ф12.5mm及以上的固定外来物（⼿指）进⼊的，其防护等级为IP2X；防直径Ф1.0mm及以上的固定外来物（导线）进⼊的，其防护等级为IP4X；防导线触及和防灰尘进⼊的，其防护等级为IP5X；电器附件按对有害进⽔的防护等级分⽆防进⽔保护的，其防护等级为IPX0；防溅⽔的，其防护等级为IPX4；防喷⽔的，其防护等级为IPX5。

⽆接地触头的；有接地触头的。

按连接软缆的⽅法分可拆去连接线的；不可拆去连接线的。

按端⼦类型分带有螺纹端⼦的；带有仅适于连接硬导线的⽆螺温端⼦的；带有适于连接硬导线和软导线的⽆螺温端⼦的。

插座分类按防触电保护等级分具有正常保护的；具有加强保护的。

按有⽆外壳化分⽆外壳的插座；有外壳的插座。

按有⽆保护门化分⽆保护门的；⽆保护门的。

按插座的使⽤、安装⽅式分明装式插座；暗装式插座；半暗装式插座；镶板式插座；框缘式插座；移动式插座；台式插座；地板暗装式插座；电器上的插座；按结构决定的安装⽅法分⽆需移动导线即可拆卸盖或盖板的固定式插座；不移动导线便⽆法拆卸盖或盖板的固定式插座；插头按所连接设备分类0类设备插头；II类设备插头；三、规格化分类型为2P / 额定电压130或250V / 2.5A、6A、10A类型为2P + 接地极 / 额定电压130或250V /10A、16A、32A类型为3P + 接地极 / 额定电压440V / 16A、25A、32A第⼆节检定规范和检验设备⼀、标志：应有如下标志铭牌上应标有：额定电压、额定电流、电源性质的符号、保护等级、型号及制造⼚商、商标；如⽆铭牌：应在明显的位置，⽤不退⾊的油墨标注上述内容。

插头插座检测方法Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998插头插座检测《家用和类似用途插头插座第1部分：通用要求》规定了用于户内或户外使用的、家用和类似用途的、仅用于交流电、额定电压在50V以上但不超过440V、额定电流不超过32A的、带或不带接地触头的插头和固定式或移动式插座的标准要求。

对于装有无螺纹端子的固定式插座，额定电流最大仅限为16A。

第一节插头插座检验概述一、插头插座主要检验项目主要讲解电压＜250V、电流＜20A室内用电器插头插座主要检验项目，将试验项目化分如下讲解。

1. 标牌或永久标志；2. 尺寸检查；3. 防触电保护；4. 接地措施检验；5. 端子检验；6. 结构检验；7. 耐老化试验、耐潮性能和防有害进水；8. 介电强度；9. 温升实验；10.分断容量；11.正常操作（寿命）实验；12. 拔出力检验；13.机械强度试验；14. 耐热性能；15. 爬电距离、电气间隙；16. 耐非正常热和耐燃能力、耐漏电起痕试验；17. 防锈性能。

二、分类简介按防触及危险部件和防固体外来物进入有害影响的防户等级分防直径Ф及以上的固定外来物（手指）进入的，其防护等级为IP2X；防直径Ф及以上的固定外来物（导线）进入的，其防护等级为IP4X；防导线触及和防灰尘进入的，其防护等级为IP5X；电器附件按对有害进水的防护等级分无防进水保护的，其防护等级为IPX0；防溅水的，其防护等级为IPX4；防喷水的，其防护等级为IPX5。

按接地措施分无接地触头的；有接地触头的。

按连接软缆的方法分可拆去连接线的；不可拆去连接线的。

按端子类型分带有螺纹端子的；带有仅适于连接硬导线的无螺温端子的；带有适于连接硬导线和软导线的无螺温端子的。

插座分类按防触电保护等级分具有正常保护的；具有加强保护的。

按有无外壳化分无外壳的插座；有外壳的插座。

按有无保护门化分无保护门的；无保护门的。

商场电工验收标准
1.线路检查：检查室内线路是否符合电气安全标准，包括线路的长度、断路器和保险丝的额定电流、线路的容量等。

同时，检查插座、开关等电气设备是否正常运作。

2. 照明设备检查：对商场内的照明设备进行检查，包括灯具、镇流器、电容器等。

检查其额定功率是否与电路匹配，是否存在电气隐患。

3. 空调设备检查：对商场内的空调设备进行检查，包括室内外空调机组、风管、冷凝器、制冷剂等。

检查其是否符合安全标准，是否有漏电等现象。

4. 外部电气设备检查：对商场外部的电气设备进行检查，包括变配电室、电缆、接地线等。

检查其是否符合安全标准，是否有漏电等现象。

5. 紧急电源检查：对商场内的紧急电源进行检查，包括备用电源、UPS电源等。

检查其是否能够在停电时正常使用，是否能够保证商场内的基本用电需求。

6. 安全措施检查：对商场内的安全措施进行检查，包括疏散指示标识、灭火设备、应急照明等。

检查其是否符合安全标准，是否能够保证商场内的安全。

7. 检测仪器检查：使用专业检测仪器对商场内的电气设备进行检测，包括电压测试仪、电流测试仪、接地测试仪等。

检测其是否符合安全标准，是否存在电气隐患。

8. 检查记录：在验收过程中，要对检查情况进行记录，包括检查日期、检查人员、检查结果等。

并对存在问题进行整改，并重新进行验收。

电气防火安全检测方案全套一、本次检测的主要电气设施：检测主要内容：变压器、高、低压配电柜、电容柜内设备、动力、照明配电柜（盘）、开关、插座、照明灯具以及其配电线路、闷顶（吊顶）内敷设线路及临时用电线路等电气设备。

二、使用红外测温仪、红外热电视、超声波探测仪和真有效值电流表等电工仪表，运用现代检测技术手段进行温度、火花、电弧和电路技术参数的综合性检测。

另外，还结合直观检查方法进行检测。

三、检测人员：甲方配合人员：电工及相关技术人员共2名。

检测人员：检测队长1名；检测员3名。

四、主要检测项目：为能切实保证检测质量，确保检测结果的准确和可靠，我公司采用现代化科技仪器设备进行即时性电气防火检测，提供检测报告，指出存在的电气火灾隐患以及消除这些隐患的整改建议，从而最大限度地预防和减少电气火灾的发生。

五、检测主要内容为：1、电力变压器1.1直观检查1.1.1电压、电流指示值应正常；1.1.2套管、绝缘子外部无破损、裂纹、放电痕迹；1.1.3引线接头、电缆、母线应无过热迹象；1.1.4测温装置应齐全、完好；1.1.5变压器声响应正常；1.1.6风冷装置运行应正常；1.1.7变压器的线圈浇注体应无裂纹和附着脏物，铁芯、套管表面应无严重积污现象；1.1.8各部位的接地应完好无损。

1.2仪器检测1.2.1测量各部连接点（含端子）、引线接头、电缆终端头的温度；1.2.2测量分接切换开关接点、电缆终端头的温度；1.2.3探测各种电气连接点、绝缘子、套管、电缆终端头的放电现象。

1.2.4检查变压器低压侧各相电流和测量中性线电流。

2、低压配电装置2.1直观检查2.1.1电压、电流指示值应正常；2.1.2各种设备（含母线）的各部位连接点应无过热、锈蚀、烧伤、熔接等异常现象；2.1.3各种设备的套管、绝缘子外部无破损、裂纹、放电痕迹；2.1.4低压电气设备的灭弧装置，如灭弧栅、灭弧触头、灭弧罩、灭弧用绝缘板应完好无损；2.1.5连接到发热元件（如管形电阻）上的绝缘导线，应采取隔热措施;2.1.6绝缘导线穿越金属构件时，应有绝缘导线不被损伤的保护措施；2.1.7隔离用的挡板或隔板应无破损和无放电痕迹；2.1.8电缆终端头应无过热和无放电痕迹；2.1.9接地应完好；2.2仪器检测221测量母线的连接点、分支接点、接线端子的温度；222测量刀开关触头、熔断器触头、电缆终端头的温度；2.2.3测量柜内火花放电声音和位置；224从进线柜上仪表读取各相线电流，测量中性线（N线）和保护地线（PE）的异常电流。

正泰电器质检报告一、质检目的及范围本次质检旨在对正泰电器的产品进行全面的质量检验，确保产品符合相关质量标准和要求。

质检范围包括正泰电器的各类电器产品，如开关、插座、电线等。

二、质检方法本次质检采用了以下几种方法进行：1.外观检查：对产品外观进行检查，包括产品表面是否有明显的划痕、变形、色差等；2.功能检测：通过对产品进行功能测试，检验产品的使用性能是否符合标准要求；3.材料检测：对产品使用的材料进行检测，确保材料符合相关标准；4.耐压测试：对产品进行耐压测试，检验产品的绝缘性能是否合格；5.动力能效测试：对产品的能效进行测试，检验产品的能效指标是否达标。

三、质检结果及分析根据对正泰电器产品的质检结果，得出如下结论：1.外观检查结果表明，正泰电器产品的外观工艺较为精细，无明显的划痕、变形或色差等问题，达到了相关要求；2.功能检测结果表明，正泰电器产品的使用性能符合标准要求，各个功能正常可靠；3.材料检测结果表明，正泰电器产品所使用的材料符合相关标准，无不合格情况；4.耐压测试结果表明，正泰电器产品的绝缘性能良好，耐压能力达到要求；5.动力能效测试结果表明，正泰电器产品的能效指标符合相关要求，达到能效等级标准。

综上所述，正泰电器产品经过本次质检的测试，符合相关质量标准和要求，质量可靠。

四、质量改进建议尽管正泰电器产品在本次质检中表现良好，但仍有一些改进的空间，下面给出一些建议：1.加强对产品外观的质量控制，避免出现细微的划痕或色差等问题；2.在产品设计和制造过程中，进一步提高功能的可靠性，确保产品在长时间使用中能够保持稳定性；3.持续关注符合标准和要求的材料供应，确保产品使用的材料质量可靠；4.在生产过程中加强绝缘性能的控制，确保产品的耐压能力可靠；5.继续关注动力能效标准的变化，持续改进产品的能效指标。

五、结论通过本次质检，正泰电器产品的质量在整体上符合相关标准和要求，具有较高的可靠性和安全性。

然而，仍有一些改进的空间，需要持续关注和改进。
