地形图的分幅编号

地形图分幅编号（一）地形图新旧分幅编号旧标准：以1：100万地形图为基础，延伸出1：50万、1：25万、1：10万; 再以1：10万为基础，延伸出1：5万、1:2.5万延伸出1：1万三种比例尺。

1：100万从赤道起向两极每纬差4°为一行，至88°，南北半球各分为22横列，依次编号1、2、... 10；由经度180°西向东每6°一列，全球60列，如北京所在1：100万图在第10行，第50列，其编号为10-50。

在1：100万图上，按经差3°纬差2°分成四幅1：50万地形图，编为A、B、C、D，如 10-50-A ；按经差1°30′纬差1°分成16幅1：25万地形图，编为[1]、...[16]，如 10-50-[1]。

按经差30′纬差20′分成144幅1：10万地形图，编为1、...144，如 10-50-1。

这三种比例尺各自独立地与1：100万地图的图号联系。

1：10万图上的基础上，每经差15′纬差10′分成四幅1：5万地形图，编为A、B、C、D或1、2、3、4，如 10-50-1-A。

1：5万图上每经差7′30″纬差5′分成四幅1：2.5万，编为1、2、3、4，如 10-50-1-A-1。

1：10万图上每经差3′45″纬差2′30″分成64幅1：1万地形图，编为(1)、...(64)，如 10-50-1-(1) 。

1：1万图上每经差1′52″纬差1′15″分成四幅1：5000地形图，编为a、b、c、d，如 10-50-1-(1)-a 。

1：5万旧的图幅号10500042即J-50-4-B，新图幅：J-50-E-001-007（二）地图分幅地形图的分幅和编号国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。

普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

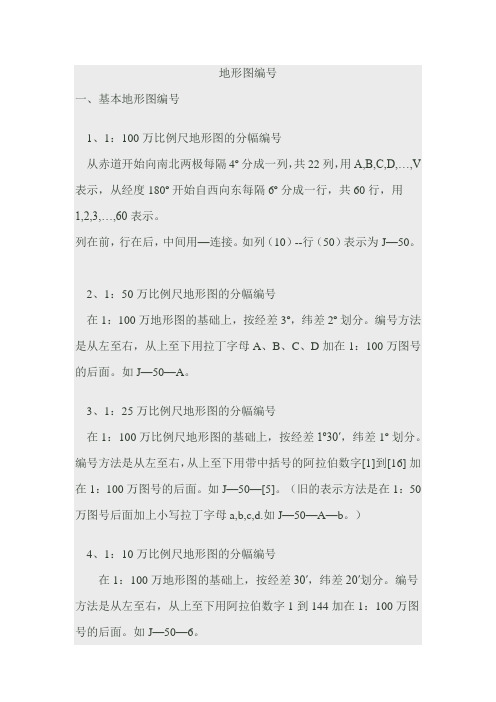

地形图编号一、基本地形图编号1、1：100万比例尺地形图的分幅编号从赤道开始向南北两极每隔4º分成一列，共22列，用A,B,C,D,…,V 表示，从经度180º开始自西向东每隔6º分成一行，共60行，用1,2,3,…,60表示。

列在前，行在后，中间用—连接。

如列（10）--行（50）表示为J—50。

2、1：50万比例尺地形图的分幅编号在1：100万地形图的基础上，按经差3º，纬差2º划分。

编号方法是从左至右，从上至下用拉丁字母A、B、C、D加在1：100万图号的后面。

如J—50—A。

3、1：25万比例尺地形图的分幅编号在1：100万比例尺地形图的基础上，按经差1º30′，纬差1º划分。

编号方法是从左至右，从上至下用带中括号的阿拉伯数字[1]到[16] 加在1：100万图号的后面。

如J—50—[5]。

（旧的表示方法是在1：50万图号后面加上小写拉丁字母a,b,c,d.如J—50—A—b。

）4、1：10万比例尺地形图的分幅编号在1：100万地形图的基础上，按经差30′，纬差20′划分。

编号方法是从左至右，从上至下用阿拉伯数字1到144 加在1：100万图号的后面。

如J—50—6。

5、1：5万比例尺地形图的分幅编号在1：10万地形图的基础上，按经差15′，纬差10′划分。

编号方法是从左至右，从上至下用拉丁字母A、B、C、D加在1：10万图号的后面。

如J—50—5—B。

6、1：2.5万比例尺地形图的分幅编号在1：5万地形图的基础上，按经差7′30″，纬差5′划分。

编号方法是从左至右，从上至下用阿拉伯数字1、2、3、4加在1：5万图号的后面。

如J—50—5—B—2。

7、1：1万比例尺地形图的分幅编号在1：10万地形图的基础上，按经差3′45″，纬差2′30″划分。

编号方法是从左至右，从上至下用带小括号的阿拉伯数字（1）、（2）、（3）、…、（64）加在1：10万图号的后面。

关于地形图的分幅及编号四川省煤田地质局—杨长银一、旧的分幅及编号(一)、国际统一分幅及编号1、1:100万地形图的分幅及编号1:100万地形图的分幅是从地球赤道起,向两极每隔纬差4º为一行,依次以拉丁字母A、B、C、D……V表示;由经度180º起从西向东每隔经差6º为一列,依次以数字1、2、3……60表示。

每幅1:100万地形图的编号以它的“横行号—纵列号”表示。

如北京市所在1:100万地形图的编号为J—50。

2、1:10万地形图的分幅及编号1:10万地形图的分幅是以纬差20′,经差30′为一幅。

一幅1:100万地形图划分为144幅1:10万的地形图,即12列12行,分别以数字1、2、3、4、……143、144表示。

如成都市所在1:10万地形图的编号为H—48—77。

3、1:5万地形图的分幅及编号1:5万地形图的分幅是以纬差10′,经差15′为一幅。

一幅1:10万地形图划分为4幅1:5万的地形图, 即2列2行,分别以俄文А、Б、В、Г(现在用A、B、C、D)表示。

如成都市所在1:5万地形图的编号为H—48—77—А。

4、1:1万地形图的分幅及编号1:1万地形图的分幅是以纬差2′30″,经差3′45″为一幅。

一幅1:10万地形图划分为64幅1:1万的地形图,即8列8行,分别以带括号的数字⑴、⑵、⑶、……(64)表示。

如成都市所在1:1万地形图的编号为H—48—77—(9)。

5、1:5000地形图的分幅及编号1:5000地形图的分幅是以纬差1′15″,经差1′52.5″为一幅。

一幅1:10万地形图划分为256幅1:5000的地形图,即16列16行,分别以带括号的数字⑴、⑵、⑶、……(256)表示。

如成都市所在1:5000地形图的编号为H—48—77—(17)。

(二)、正方形分幅及编号1、1:5000地形图的分幅及编号1:5000地形图的分幅是以X坐标每差2km,Y坐标每差2km为一幅。

地形图的分幅与编号地形图的分幅方法有两种：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。

前者用于国家基本比例尺地形图，后者用于工程建设大比例尺地形图。

一、经纬网国际分幅法：1) 1∶100万比例尺地形图的分幅和编号1∶100万地形图分幅和编号是采用国际标准分幅的经差6°、纬差4°为一幅图。

从赤道起向北或向南至纬度88°止，按纬差每4°划作22个横列，依次用A、B、……、V表示；从经度180°起向东按经差每6°划作一纵行，全球共划分为60纵行，依次用1、2、……、60表示。

每幅图的编号由该图幅所在的“列号——行号”组成。

例如，北京某地的经度为116°26′08″、纬度为39°55′20″，所在1∶100万地形图的编号为J-50。

2) 1∶50万、1∶25万、1∶10万比例尺地形图的分幅和编号这三种例尺地形图都是在1∶100万地形图的基础上进行分幅编号的.一幅1∶100万的图可划分出为4幅1∶50万的图，分别以代码A、B、C、D 表示。

将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶50万图幅的编号为J-50-A。

一幅1∶100万的图可划分出16幅1∶25万的图，分别用[1]、[2]、……、[16]代码表示。

将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶25万图幅的编号为J-50-[1]。

一幅1∶100万的图，可划分出144幅1∶10万的图，分别用1、2、……、144代码表示。

将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶10万图幅的编号为J-50-1。

3）新标准：92年12月，我国颁布了《国家基本比例尺地形图分幅和编号GB/T139 89—92》新标准，1993年3月开始实施。

新的分幅与编号方法如下。

A．分幅1∶100万地形图的分幅标准仍按国际分幅法进行。

地形图的分幅编号(2011-06-26 10:05:23)转载▼分类：GIS标签：杂谈第一节地形图的分幅编号一、地形图的梯形分幅与编号用于1:5千—1:100万国家基本比例尺的地形图。
