(完整版)光的反射折射光路图作图练习

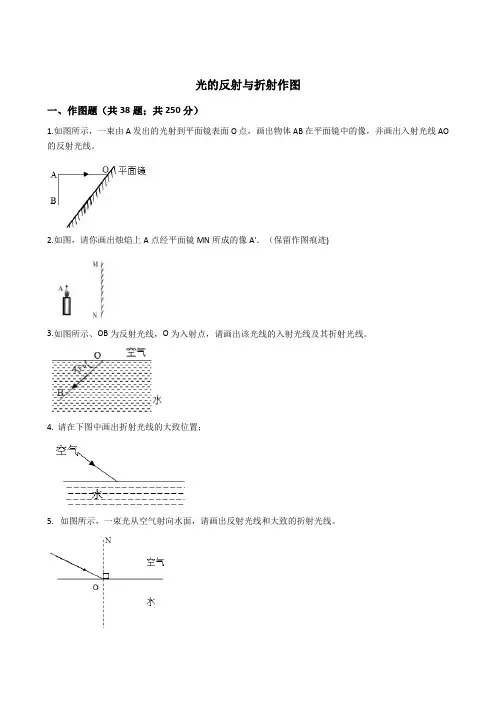

光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。

2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

4. 请在下图中画出折射光线的大致位置；5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

6.一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。

8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

9.根据下列要求，分别完成作图。

如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

10.按照题目要求作图。

如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。

11.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。

16.用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A 点,如图乙。

请在图乙中画出光路确定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

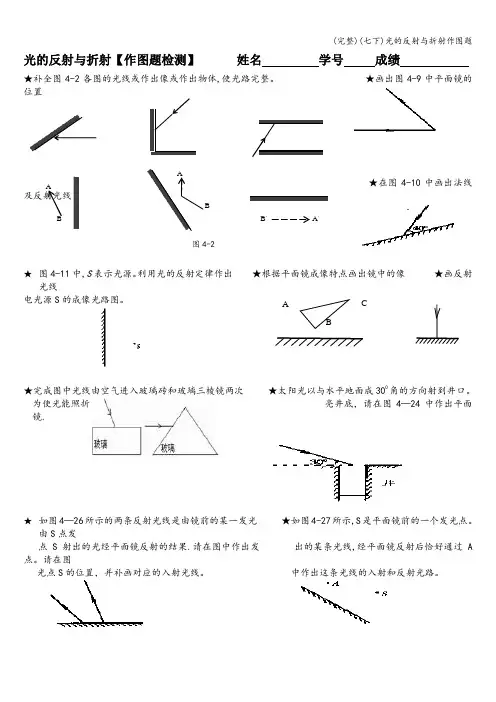

光的反射与折射【作图题检测】 姓名 学号 成绩★补全图4-2各图的光线或作出像或作出物体,使光路完整。

★画出图4-9中平面镜的位置★在图4-10中画出法线及反射光线★ 图4-11中,S 表示光源。

利用光的反射定律作出 ★根据平面镜成像特点画出镜中的像 ★画反射光线电光源S 的成像光路图。

★完成图中光线由空气进入玻璃砖和玻璃三棱镜两次 ★太阳光以与水平地面成300角的方向射到井口。

为使光能照折射的光路图。

亮井底，请在图4—24中作出平面镜.★ 如图4—26所示的两条反射光线是由镜前的某一发光 ★如图4-27所示,S 是平面镜前的一个发光点。

由S 点发点S 射出的光经平面镜反射的结果.请在图中作出发 出的某条光线,经平面镜反射后恰好通过A 点。

请在图光点S 的位置，并补画对应的入射光线。

中作出这条光线的入射和反射光路。

图4-2A，B，ABABA B C★ 图4-39各图中已画出了折射光线，请补作相应的入射光线。

★如图所示青蛙在井中的P 点，画光路图确定青蛙在无水和有水时能看到的范围★小明妈妈的钱包掉到了沙发下,没有手电筒，小明 ★AB 、BC 两个平面互相垂直。

一束光以任意角射到AB 面上,借助平面镜反射灯光找到了钱包.右图中己标出了反射 请你认真地画出光经AB 面和BC 面反射的光路图。

观察一光线和入射光线，请你在图中画出平面镜。

下，最后的反射光线与原来的入射光线有什么关系?★迎着月光走，亮处是积水还是暗处是积水？作图说明 ★背着月光走,亮处是积水还是暗处是积水？作图说明。

★ 图3中两条光线是由同一点光源发出的经平面镜反射 ★在公园的海洋馆里，人们可以透过厚厚的玻看到海底景观后形成的，请完成光路图,并确定光源S 的位置。

请作出图中AB 光线透过玻璃的光路 (v 空气＞v 水＞v 玻璃）★如右图所示是一束光在空气与某种透明物质界面上发生 反射和折射现象，图中 为分界面；界面的 边是空气；∠ 为入射 角;∠ 为反射角； ★画出下列各图中光线经过玻璃∠ 为折射角。

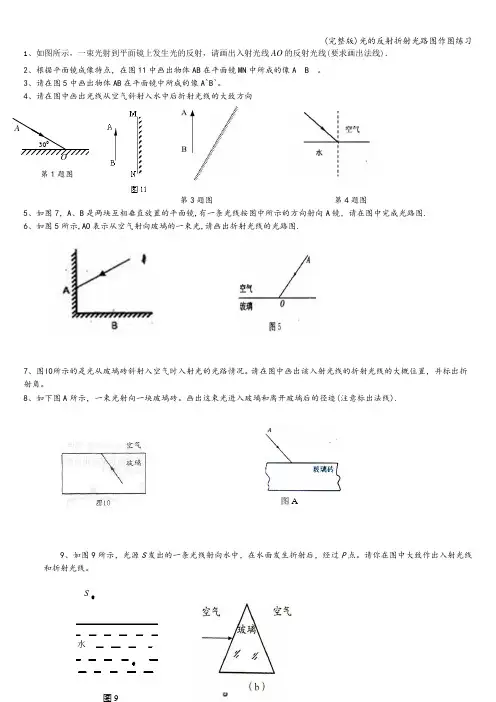

1、如图所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线(要求画出法线)．2、根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像A B。

3、请在图5中画出物体AB在平面镜中所成的像A`B`。

4、请在图中画出光线从空气斜射入水中后折射光线的大致方向A300O第1题图第3题图第4题图5、如图7，A、B是两块互相垂直放置的平面镜,有一条光线按图中所示的方向射向A镜，请在图中完成光路图.6、如图5所示,AO表示从空气射向玻璃的一束光,请画出折射光线的光路图.7、图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。

请在图中画出该入射光线的折射光线的大概位置，并标出折射角。

8、如下图A所示，一束光射向一块玻璃砖。

画出这束光进入玻璃和离开玻璃后的径迹(注意标出法线).图A9、如图9所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。

请你在图中大致作出入射光线和折射光线。

S水10、如图(b）所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．11、画出图下左图中入射光线经平面镜反射后的光线．图1412、如图上面右图14所示,在练功房里,小红同学利用平面镜来帮助矫正舞蹈姿势.画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图.13、如图下图(1）所示,在南美原始森林的河流里有一种射水鱼，它在水中看到水面上方的树枝上停留的昆虫等猎物后，便向猎物射水，使猎物落在水面上后进行捕杀，喷射出的水在空中呈抛物线形状.关于这个情景，请你在下图(2）中作出光路图表示：猎物P反射的光线是如何进入鱼的眼睛E的。

14、如图下左图为一半球形玻璃砖，请画出光线从Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图.15、如图上右图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射,从AC边又射入空气中，请画出从AC边出射的光线。

16、在水池的一角有一块平面镜,现有一束光线从水中射向平面镜，如下左图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示）17．竖直向下照射的太阳光经平面镜反射后,沿水平方向射入涵洞中,请在上面图4中画出平面镜的位置，并完成光路图。

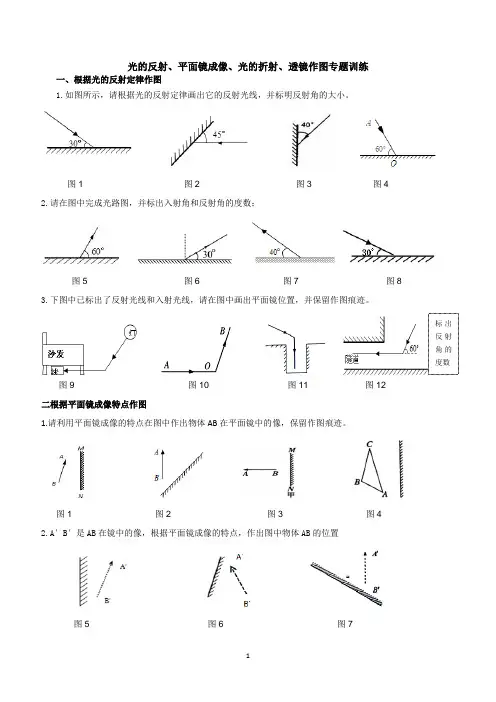

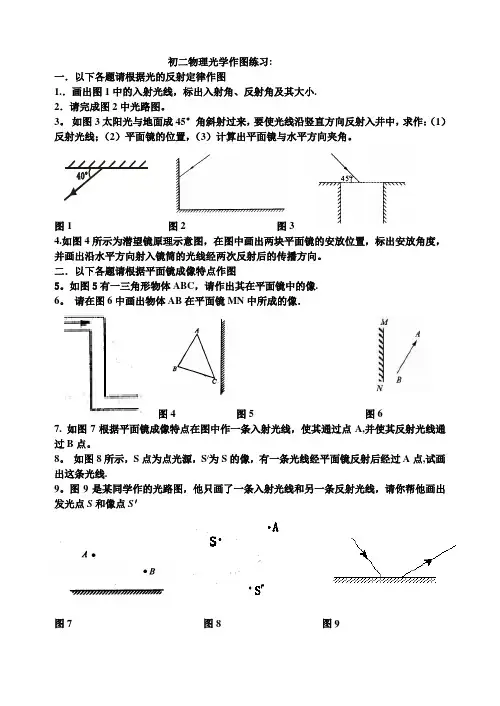

光的反射、平面镜成像、光的折射、透镜作图专题训练一、根据光的反射定律作图1.如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

图1 图2 图3 图4 2.请在图中完成光路图，并标出入射角和反射角的度数；图5 图6 图7 图8 3.下图中已标出了反射光线和入射光线，请在图中画出平面镜位置，并保留作图痕迹。

图9 图10 图11 图12 二根据平面镜成像特点作图1.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。

图1 图2 图3 图4 2.A′B′是AB在镜中的像，根据平面镜成像的特点，作出图中物体AB的位置图5 图6 图7 标出反射角的度数3.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）。

图8 图9 图104.画出发光点S发出的光线经平面镜反射后过图中P点的光路图。

请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路。

图11 图12 图135.如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。

画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。

6.“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹。

如图所示，发光点S发出一条射向水中的光线，在水面发生反射和折射后，反射光线经过P点。

请在图中作出入射光线、反射光线及大致方向的折射光线7.电视机的遥控器不对准电视机的控制窗口P，对着墙壁按一下按钮，也能控制电视机，请在图中画出从遥控器S点发出的红外线射向墙壁后再反射到P点的光路图。

8.如图所示，A、B是平面镜前已点光源S发出的光线经平面镜反射后的两条反射光线。

请在图中标出点光源S和像点S'的位置，并完成光路图（保留作图痕迹）。

【分析】本题有两种作法：第一种作法：根据反射光线反向延长过像点，作出反光点的像点S ′，再根据平面镜成像的特点：像与物关于平面镜对称作出发光点S的位置，补出入射光线。

光的反射作图题练习1．在图1中标出反射角的度数。

2．室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图4 所示）.请根据这两条光束的方向确定室内电灯的位置.(保留作图痕迹）3. 如图3所示,AO是入射光线，O为入射点，在图中画出AO的反射光线OB,并标出反射角（在反射角内标上）。

4.如图9所示，水平方向的光线与镜面成45°角射在平面镜上,请在图中画出反射光线并标出反射角的大小．5．在图5中，画出反射光线佃的入射光线AO,并标出入射角及其大小。

6。

在图6中,根据给出的入射光线AO和反射光线OB,画出相应的法线和平面镜.7．自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜,如图7所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.8．小明同学想将一束与水平面成300角的太阳光竖直射入深井内，如图所示,请你画出反射光线并标出反射角度数.9．小明要用平面镜将一束太阳光反射到竖井中（如图9所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数.10．潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。

潜望镜的主要光学元件是二块平面镜。

在下图10中画出入射光线人经潜望镜进人人眼的光路图。

O 图3 A BO6图1图5图10图10平面镜成像作图练习1．请在下图画出物体AB在平面镜中的像A'B’（保留作图痕迹）。

2．己知点光源A和两条反射光线,试在图中画出平面镜的位置。

3．利用光的反射定律作出点光源S 的成像光路图4．如下图中S为一个点光源,A为平面镜前一点，试画出由S发出的光线被平面镜反射后经过A点的光路。

5．如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线.6．如图所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．7。

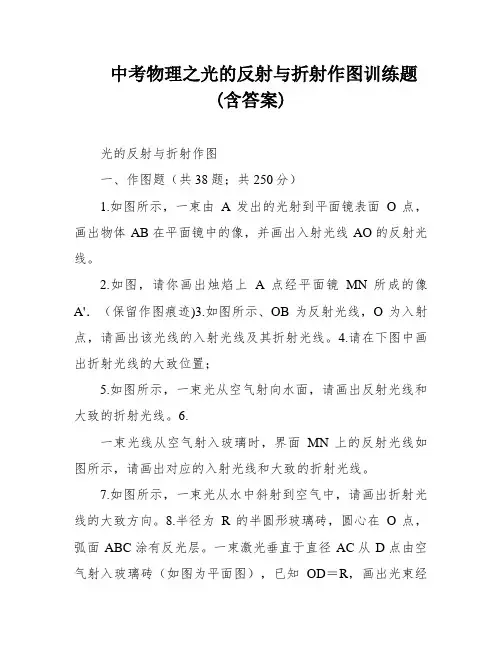

中考物理之光的反射与折射作图训练题(含答案)光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

4.请在下图中画出折射光线的大致位置；5.如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

6.一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。

8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

9.根据下列要求，分别完成作图。

XXX所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

10.按照题目要求作图。

XXX所示，XXX在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。

11.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。

16.用激光器收回一束光,射入半圆形玻璃砖的圆心O,成效在水平屏幕MN上出现两个光斑,个中一个光斑在A点,如图乙。

请在图乙中画出光路肯定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

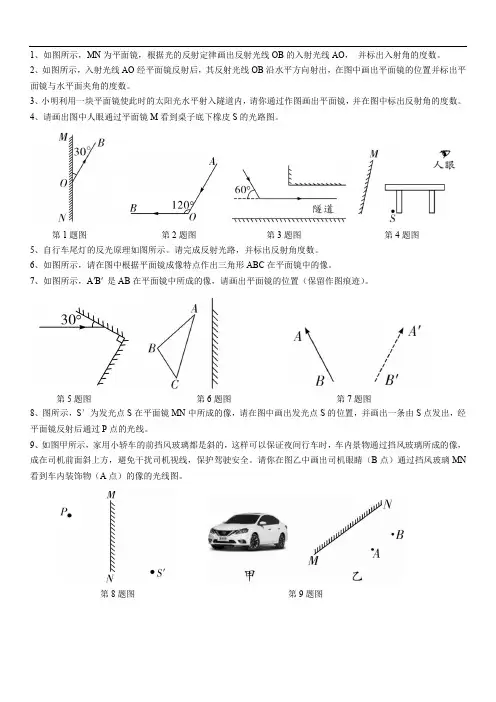

1、如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数。

2、如图所示，入射光线AO经平面镜反射后，其反射光线OB沿水平方向射出，在图中画出平面镜的位置并标出平面镜与水平面夹角的度数。

3、小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

4、请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路图。

第1题图第2题图第3题图第4题图5、自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角度数。

6、如图所示，请在图中根据平面镜成像特点作出三角形ABC在平面镜中的像。

7、如图所示，A′B′ 是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）。

第5题图第6题图第7题图8、图所示，S′为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。

9、如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方，避免干扰司机视线，保护驾驶安全。

请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN 看到车内装饰物（A点）的像的光线图。

第8题图第9题图10、将白纸铺在水平桌面上，把点燃的蜡烛和玻璃板放置在如图所示的位置上，用笔在纸上画出烛焰的“像”。

请你依据平面镜成像特点，在图中画出A点在平面镜中的像A′ 的位置，并画出入射光线AO的反射光线。

11、检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜M中视力表的像请在图中作出被测者通过平面镜M看到视力表上A点的光路图。

12、如图所示，在某房间的天花板上装有平面镜M，S为灯泡，P为不透明的墙。

请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。

第10题图第11题图第12题图13、图中A和B两点，一个是发光点，一个是该发光点在平面镜中的像，请确定平面镜的位置，并画出平面镜，然后画出从发光点发出的一条经平面镜反射过C点的光线。

初中物理光的反射与折射作图练习三一、作图题1．如图所示，物体AO放置在水平面上，A'O是AO在平面镜中的像，且A'O垂直于AO，请在图中画出平面镜的位置。

2．光从水射向空气时，入射点O和反射光线如图所示。

请画出入射光线和大致的折射光线，并标出入射角。

3．请在图中画出光线AO经空气射向水面时，反射光线和折射光线的大致位置。

4．如图所示，请根据图中反射光线的位置画出对应的入射光线，并标出入射角的度数。

5．在图中画出从A点发出的光通过平面镜反射后经B点的光路。

6．如图，作出点光源S发出的光线通过平面镜反射后照亮A点的光路图。

7．如图，请补全光路图，并标出入射角的度数。

8．根据光的反射定律，在图中画出AO的反射光线。

9．在图中完成反射光路，并标出反射角的度数。

10．如图所示，根据平面镜成像特点，在图中画出点光源S在平面镜中的像。

11．小宇发现家里的阳台由于受到遮挡缺少光照，影响了植物的光合作用，于是设计了如下的解决方案：让室外太阳光照射到A处的平面镜上，反射后射到盆栽上的B处，某时刻简化图如下。

请你在图中把光路补充完整，并画出平面镜。

12．在图中，根据题中给出的条件，画出入射光线的位置。

13．如图，点光源S发出的光能透过窗口照射到右侧，请画出被照亮的区域，保留光路图作图痕迹。

14．如图所示，根据给出的入射光线，请画出其反射光线并标出反射角。

15．S是一个发光点，从S发出的两条光线SA、SB的传播路线如图所示，请用平面镜成像规律，确定发光点S的像的位置，并画出入射光线SA、SB对应的反射光线。

16．平面镜在各行各业中都有广泛的应用，例如自行车尾灯的结构如下图所示，画出入射光线ab经过两个平面镜后的反射光线。

17．如图所示，请根据平面镜成像特点画出物体AB在平面镜中所成的像。

18．星期天，小明和爸爸妈妈一起到公园游玩，当他站在池水旁观赏游鱼时，看到水中B'点有一条鱼的同时，恰好看见有一只“小鸟”从它下边飞过。

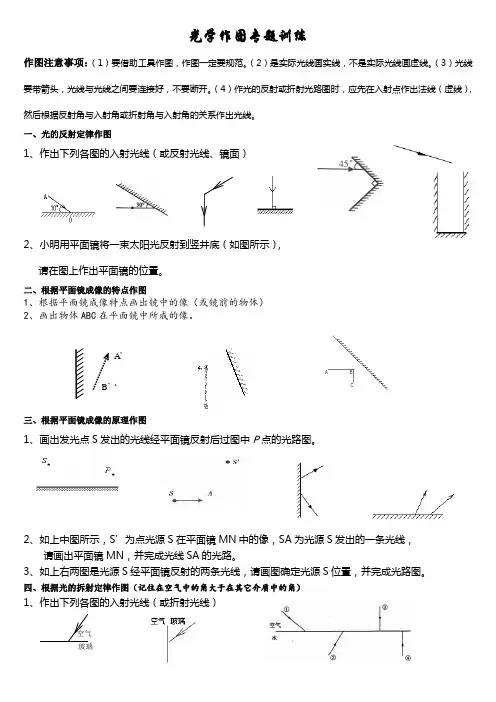

光学作图专题训练作图注意事项：（1）要借助工具作图，作图一定要规范。

（2）是实际光线画实线，不是实际光线画虚线。

（3）光线要带箭头，光线与光线之间要连接好，不要断开。

（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线。

一、光的反射定律作图1、作出下列各图的入射光线（或反射光线、镜面）2、小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。

二、根据平面镜成像的特点作图1、根据平面镜成像特点画出镜中的像（或镜前的物体）2、画出物体ABC在平面镜中所成的像。

三、根据平面镜成像的原理作图1、画出发光点S发出的光线经平面镜反射后过图中P点的光路图。

2、如上中图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。

3、如上右两图是光源S经平面镜反射的两条光线，请画图确定光源S位置，并完成光路图。

四、根据光的拆射定律作图（记住在空气中的角大于在其它介质中的角）1、作出下列各图的入射光线（或折射光线）空气玻璃A’B’‘2、如图中所示，—束光射向三棱镜，画出这束光两次折射的大致光路。

3、如图所示，一束光线斜射向一块玻璃砖的侧面。

请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

4、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如下右图所示，请画出这束光线在水中行进最后射出水面的光路图。

5、画出各图中光线经过玻璃砖的光路。

6、发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线。

五、根据光的直线传播作图1、画出物体经过小孔后在光屏上成的像，是 (填“倒立”“正立”)的 (填“虚像”、“实像”)六．模拟试题：1、根据光路图标出室内的光源S 。

2、作出井底之蛙所看到的“天”的范围。

（a 点表示蛙的眼睛）3、如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向。

光路图专题训练——规范作图考点一：光的反射1、有一束光沿AO射入一个暗盒中的平面镜上，如图所示，若要使反射光线从小孔B射出，可以将平面镜上、下、左、右移动，使移动后的镜面与原镜面平行，试画出此时平面镜放置的位置，并完成光路。

2、小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。

图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。

3、要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。

（标明镜面与水平方向夹角的度数）1题2题3题考点二：平面镜成像（2013年武汉）4、某同学利用两支同样的蜡烛等实验器材探究平面镜成像的特点。

他在白纸上记下了两支蜡烛的位置，如图所示，A、B分别表示两支蜡烛，请画出该同学在S处看到蜡烛在平面镜中所成像的光路图（保留作图痕迹）5、如图所示MN为水平地面，AB为一平面镜，S为放置在地面上的一点光源，L为地面上一堵墙，试在图中确定墙右侧地面被光照亮的范围。

4题5题6、如图所示，AB是水平放置并反射面朝下的平面镜，P为一竖直挡板，它的左边有一物体S，问：人在档板右侧的什么范围内可以通过平面镜看到S的像S'？7、如图所示为台球面示意图，现桌面上只有一个黑8号球，如果想让它进A洞，又不能直线射入，你怎样才能成功，画出黑8号球进入A洞的路线图。

6题7题考点三：光的折射8、作出光进入三棱镜（材料是玻璃）并最后射到空气中的折射光线。

9、作出光进入长方形玻璃砖（材料是玻璃）并最后射到空气中的折射光线。

8题(1)8题（2）9题10、所示一束光从半球面上沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。

请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。

10题（1）10题（2）11、如右图所示，岸边有一物体B，潜水员从水中能看见B的像B1，请作出一条眼睛能看到B1的折射光路图。

可编辑修改精选全文完整版考点一光的反射作图1．(2019·上海)在图中根据给出的入射光线AO画出反射光线OB。

【答案】【解析】根据反射定律作出反射光线的光路图，题目中已经作出法线，再根据反射光线和入射光线分居法线两侧，反射角等于入射角，作出反射光线即可。

2. (2019·烟台)汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。

”（如图）。

请在答题卡指定位置，通过作图确定“大镜”的位置。

【答案】【解析】由题意可知，“大镜”将四邻景物射来的光线反射到盆中的水面，水面又将光线反射到人的眼睛；由光的反射定律知，反射角等于入射角，所以先作出入射光线与反射光线的夹角的平分线即为法线，然后再过入射点作法线的垂线即为“大镜”的位置，如图所示。

3. (2019·青岛)自行车尾灯的反光原理如图甲所示。

请完成反射光路，并标出反射角度数。

【答案】【解析】光线在尾灯中发生两次反射，根据光的反射定律即可画出反射光线。

4. (2019·济宁)如图所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。

请画出光的传播路径。

【答案】【解析】潜望镜内平面镜与水平面成45°角，由光的反射定律可知，反射光线与入射光线垂直；过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线。

如图所示。

5．（2019·广州）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

【答案】【解析】根据平面镜成像特点：物像关于平面镜对称。

可作出物体AB在平面镜的像，如图所示；根据光的反射规律，反射角等于入射角，可作出AO的反射光线；或将A′与O 点连接，并延长A′O即可作出入射光线AO的反射光线，如图所示。

6．(2019·南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照向镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

八年级物理光学作图题训练1、如图1所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线．2、根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像AB。

3、请在图5中画出物体AB在平面镜中所成的像A`B`。

4、请在图中画出光线从空气斜射入水中后折射光线的大致方向5、如下图左，A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图。

6、如图5所示，AO表示从空气射向玻璃的一束光，请画出折射光线的光路图。

7、如下图A所示，一束光射向一块玻璃砖。

画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。

10、如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．11、画出图下左图中入射光线经平面镜反射后的光线．12、如图下中图为一半球形玻璃砖，请画出光线从Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图。

图A图14 AO300113、如图上面右图14所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。

画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。

15、如图上右图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射，从AC边又射入空气中,请画出从AC边出射的光线。

16、在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如下左图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示）18.上图右图中，两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置。

10.自行车尾灯结构示意图如图9所示，夜里，用手电筒照射尾灯，可观察到它的反光效果很好。

试在图中方框内画出其中一条入射光线的完整的反射光路图。

11、光纤通信是现代通信的一种重要方式。

光纤的内壁具有使光发生反射的特性，使从一端射入的光能传播到光纤的另一端。

请在图13中作出光路图，表示光纤传输光信号的原理。

13．小明同学想将一束与水平面成300角的太阳光竖直射入深井内，如图3所示，请你在答卷第25题图中画出反射光线并标出反射角度数。
