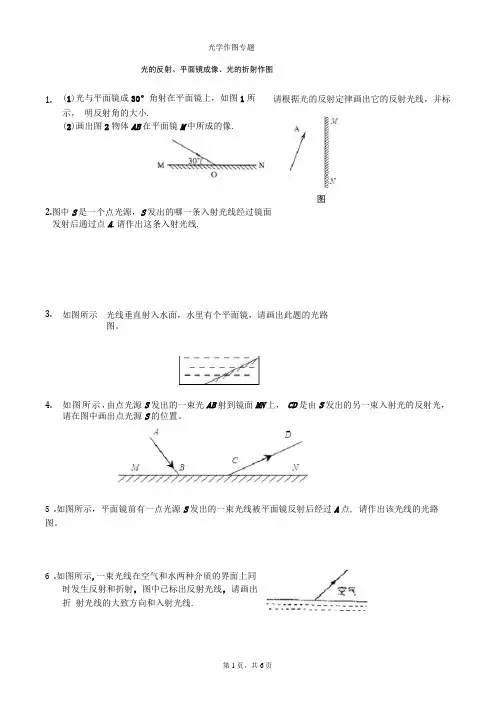

光学作图专题光的反射、平面镜成像、光的折射作图(1)光与平面镜成30°角射在平面镜上，如图1所示， 明反射角的大小.(2)画出图2物体AB 在平面镜M 中所成的像. 2.图中S 是一个点光源，S 发出的哪一条入射光线经过镜面发射后通过点A ,请作出这条入射光线.请在图中画出点光源S 的位置。
5 .如图所示，平面镜前有一点光源S 发出的一束光线被平面镜反射后经过A 点, 请作出该光线的光路图。
6 .如图所示,一束光线在空气和水两种介质的界面上同时发生反射和折射，图中已标出反射光线，请画出折 射光线的大致方向和入射光线.第1页，共6页3.如图所示 光线垂直射入水面，水里有个平面镜，请画出此题的光路图。
4. 如图所示，由点光源S 发出的一束光AB 射到镜面MN 上， CD 是由S 发出的另一束入射光的反射光， 请根据光的反射定律画出它的反射光线，并标 1. 图27.如图所示，根据光的反射定律画出入射光线4。
的反射光线OB，并标出反射角的度数.8.如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
9. ( 1)图1中入射光线与镜面成30度角，请你完成光路图并标出反射角.(2)钱包掉到了沙发下面，没有手电筒，小明用平面镜反射灯光找到了钱包.图2中已经标出了入射10.如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线.11.在图中作出物体AB在平面镜中所成的虚像4/ B/.12.如图所示，S是一个发光点，S,是它在平面镜中成的像，S4是S发出的一条光线，请在图中画出平面镜的位置和S4经平面镜反射后的光线。
13.如图所示，根据平面镜成像的特点在图中请画出缺少的平面镜.14.物体4B放在平面镜前，请在图中画出它经平面镜所成的像。
第2页，共6页15.如图所示，一束光从空气斜射到三棱镜上，请画出三棱镜内的折射光线（大致方向）.16.潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线4。
1、如图所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线（要求画出法线）．2、根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像A'B'。
3、请在图5中画出物体AB在平面镜中所成的像A`B`。
4、请在图中画出光线从空气斜射入水中后折射光线的大致方向第1题图第3题图第4题图5、如图7，A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图。
6、如图5所示，AO表示从空气射向玻璃的一束光，请画出折射光线的光路图。
7、图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。
请在图中画出该入射光线的折射光线的大概位置，并标出折射角。
8、如下图A所示，一束光射向一块玻璃砖。
画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。
图AAO3009、如图9所示，光源S 发出的一条光线射向水中，在水面发生折射后，经过P 点。
请你在图中大致作出入射光线和折射光线。
10、如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．11、画出图下左图中入射光线经平面镜反射后的光线．12、如图上面右图14所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B 点的光线经过平面镜后进入人眼A 点的光路图。
13、如图下图(1)所示，在南美原始森林的河流里有一种射水鱼，它在水中看到水面上方的树枝上停留的昆虫等猎物后，便向猎物射水，使猎物落在水面上后进行捕杀，喷射出的水在空中呈抛物线形状。
关于这个情景，请你在下图（2）中作出光路图表示：猎物P 反射的光线是如何进入鱼的眼睛E 的。
图9 S 水图1414、如图下左图为一半球形玻璃砖，请画出光线从Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图。
15、如图上右图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射，从AC边又射入空气中,请画出从AC边出射的光线。
16、在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如下左图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示）17．竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在上面图4中画出平面镜的位置，并完成光路图。

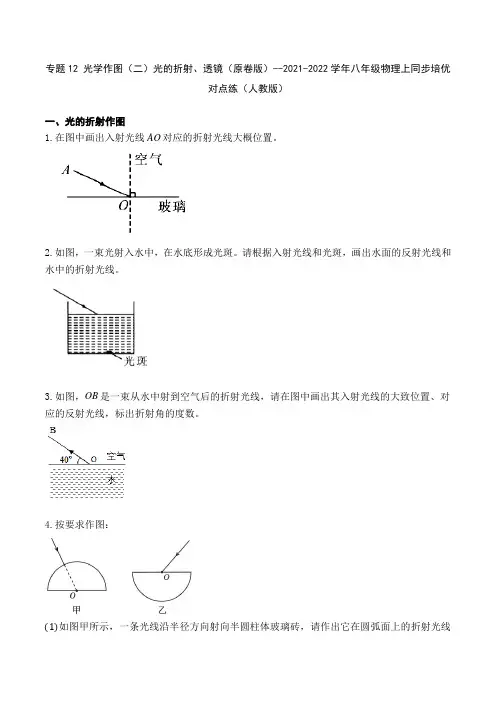

专题12 光学作图（二）光的折射、透镜（原卷版）--2021-2022学年八年级物理上同步培优对点练（人教版）一、光的折射作图1.在图中画出入射光线AO对应的折射光线大概位置。
2.如图，一束光射入水中，在水底形成光斑。
请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。
3.如图，OB是一束从水中射到空气后的折射光线，请在图中画出其入射光线的大致位置、对应的反射光线，标出折射角的度数。
4.按要求作图：(1)如图甲所示，一条光线沿半径方向射向半圆柱体玻璃砖，请作出它在圆弧面上的折射光线和底面上的反射光线和折射光线。
(2)如图乙所示，一条光线射向半圆形玻璃砖(O为圆心)，根据光的折射规律画出这条光束经过两个界面折射的大致光路图。
5.如图所示，一束光射向玻璃砖并穿过玻璃砖，画出这束光进入玻璃砖和离开玻璃砖后的光线。
6.如图所示，有一束入射光，由空气斜射入玻璃中，在界面处同时发生反射现象和折射现象，在图中画出空气与玻璃的分界面MM′和法线NN′，并标出入射光线、反射光线和折射光线。
7.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。
如图所示，一只青蛙在井底(井中有水)中央，请用光路图作出井底之蛙“观天”的最大范围。
7.如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C 点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线．8.如图甲所示为一种半潜式游艇，其下半部分可潜至水面以下，游客可通过透明玻璃窗观赏海底世界，图乙为某半潜式游艇在水下的部分的示意图，请在图乙中作出游客眼睛在A处透过左侧窗户观赏小鱼B的光路图。
(B′为看到的小鱼的像)9.将一平面镜斜放在装有一定量水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线进入水中的光线和入射到平面镜后的反射光线。
10.如图所示，在一个水槽中倾斜放置一平面镜，水面上A处有一光源，其发出的一束光经平面镜反射后恰好从水面上的B点射出，请作出该过程的光路图。
《光的折射》作图专题练习1.（1）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。
2.按照题目要求作图或作答。
（1）如图甲所示，一束光从空气斜射向水面，入射光线及法线已画出。
请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）。
3.按题目要求完成。
如图一束光从空气斜射入水中，请画出反射光线和折射光线。
4. （2017黄冈，12,2分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5.如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点。
请画出平面镜并完成光路图。
6.如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。
现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。
用一条光线示意以上光学现象（并画出水面、法线）。
7.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．8.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围。
9.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．10.一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．11.如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）12.按照要求作图．如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．甲13.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。
14.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。
15.一束光从空气射入玻璃时的反射光线如图所示，请画出入射光线和大致的折射光线。

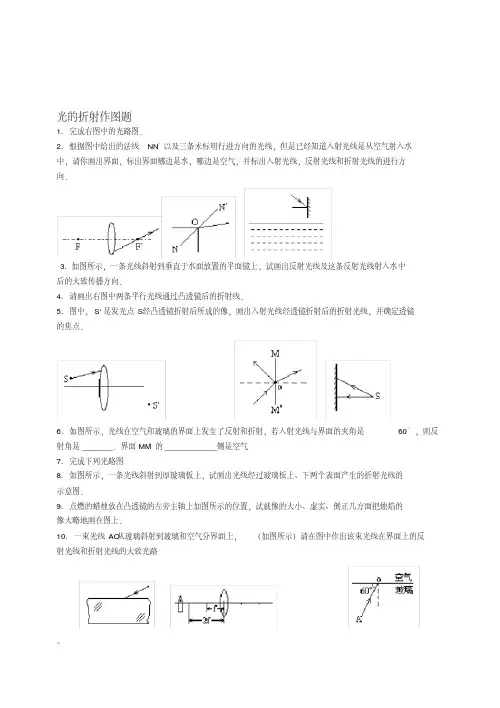

光的折射作图题1. 完成右图中的光路图．2. 根据图中给出的法线NN＇以及三条未标明行进方向的光线，但是已经知道入射光线是从空气射入水中，请你画出界面，标出界面哪边是水，哪边是空气，并标出入射光线，反射光线和折射光线的进行方向．3.如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向．4. 请画出右图中两条平行光线通过凸透镜后的折射线．5. 图中，S'是发光点S经凸透镜折射后所成的像，画出入射光线经透镜折射后的折射光线，并确定透镜的焦点．6. 如图所示，光线在空气和玻璃的界面上发生了反射和折射，若入射光线与界面的夹角是60°，则反射角是_______．界面MM＇的____________侧是空气7. 完成下列光路图8. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图．9. 点燃的蜡烛放在凸透镜的左旁主轴上如图所示的位置，试就像的大小、虚实、倒正几方面把烛焰的像大略地画在图上．10. 一束光线AO从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。
11. 在下面各图中填入适当的透镜：12. 图中已画出了通过透镜前后的入射光线和折射光线，在图中填入适当类型的透镜．13. 在图中，画出光线通过透镜后的折射光线．14. 如图所示，已画出了光通过透镜前后的方向，试在图中填上透光类型的透镜．15. 在图中，根据光线通过透镜前后光路，在方框中画出适当的透镜．16. 如图所示，A、B为射向凸透镜的两条光线，画出通过凸透镜后的折射光线．17. 一束平行于主光轴的光分别射在如图所示的两透镜上，试分别画出这束光通过两透镜发生折射后的光线．18. 通过凹透镜后的光线如右图所示，F为焦点，试画出凹透镜的入射光线．19. 根据图(1)、(2)、(3)中凹透镜、两个成直角的平面镜和凸镜的入射光线完成光路图．20. 完成下面各自的光路．。

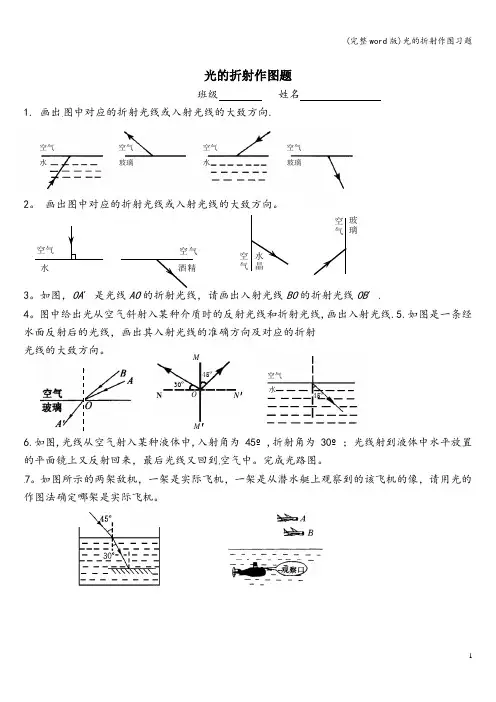

空气水空气玻璃空气水空气玻璃空气水空气酒精水晶空气玻璃空气空气水45ºMN NM30º45ºO′′光的折射作图题班级姓名1. 画出图中对应的折射光线或入射光线的大致方向.2。
画出图中对应的折射光线或入射光线的大致方向。
3。
如图，OA´是光线AO的折射光线，请画出入射光线BO的折射光线OB´.4。
图中给出光从空气斜射入某种介质时的反射光线和折射光线,画出入射光线.5.如图是一条经水面反射后的光线，画出其入射光线的准确方向及对应的折射光线的大致方向。
6.如图,光线从空气射入某种液体中,入射角为45º,折射角为30º；光线射到液体中水平放置的平面镜上又反射回来，最后光线又回到空气中。
完成光路图。
7。

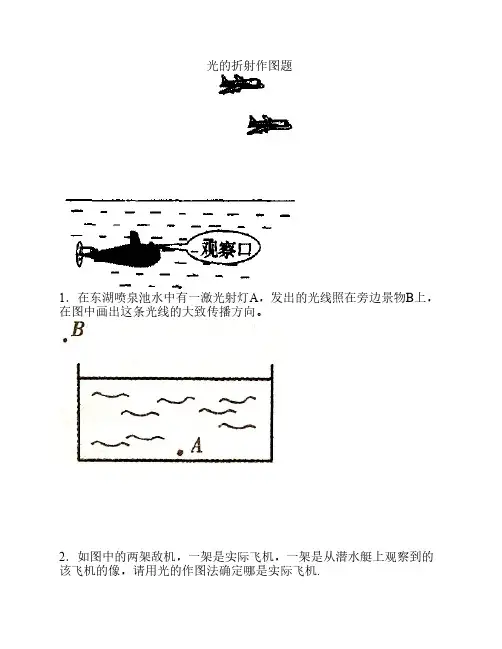

如图所示的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光的作图法确定哪架是实际飞机。
空气 水 S P 空气 水 A B ′ 8.如图所示，人眼在A 处看到B ′处有一白色鹅卵石,若从A 处用激光手电筒的激光来照射到鹅卵石上，请画出从A 处射出的激光照到白色鹅卵石上的光路图。
9.如图所示，发光点S 发出的一条射向水中的光线，在水面发生折射后,经过P 点。
请在图中大致作出入射光线及其相应的折射光线。
10.如图所示，发光点S 发出一条射向水中的光线，在水面发生反射和折射后，反射光线经过P 点。
请在图中作出入射光线、反射光线及大致方向的折射光线。
11。
如图,一束光由空气斜射入玻璃砖,画出这束光经过玻璃砖两个面折射的光路。
12。
如图,小阳在公园水面上玩水上滚球的游戏，人处于充足空气的薄壁透明塑料圆球里，他发现水下A 处有一条金鱼，设小阳的眼睛在B 处,圆球的球心在O 点。
请你作出小阳观察到金鱼的光路图及确定金鱼实际的大致位置。
13。
作出图中平行于三棱镜底部的入射光线经过两次折射后的大致方向.。
光的折射作图专题1.如图乙所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC面射出。
请画出该过程的光路图。
2..如图表示分别从凸透镜的两倍焦距和一倍焦距处射向透镜的光线，请在图中画出它们通过透镜后的光路．答案：3.如图所示，光线AB射向玻璃板，请作出光线在玻璃板左右界面处发生折射的光路图。
答案：4.如左图，从某一角度透过玻璃砖看紧贴在砖后的钢笔，中间一段笔杆好像错位了．为分析错位原因，选取笔杆与砖面接触处的一点S，用右图研究（已画出S及人眼的位置），请画出像点S′及成像光路图．5.如图，小辉站在室内游泳池旁边，B是他的眼睛的位置．游泳池的天花板上有一盏吊灯S．小辉站在游泳池旁边看到了灯在游泳池中的像。
（1）请画出灯S在水面所成的像S′．圆形吊灯直径为（大于、等于或小于30cm）．（2）请画出灯S发出的光经水面反射后照到人眼睛B点的光路．（3）打开水底一盏灯小辉恰好看到S′与M重叠，画出看到M的光路。
解：（1）灯S在水面所成的像S′，属于平面镜成像，因为平面镜成像中，物像等大，所以圆形吊灯直径为30cm，灯像的直径也等于30cm；（2）先作出发光点S关于水面的对称点S′，连接S′B，交平面镜于点O，OB为反射光线，SO为入射光线；（3）在（2）的基础上连接OM，则M′在直线S′B上，如下图所示：6.如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理确定凸透镜的位置及其焦点，并将它们画出来．7.如图所示，光沿CO射向半圆形玻璃砖的圆心O，请在图中作出光线分别透过平直界面AOB 和圆弧形界面AMB时的光路图。
8.潭清疑水浅，安全记心间，如图，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到A的像A′解：先过折射点垂直界面作出法线，再在水中法线的另一侧画出折射光线，注意入射角小于折射角，将两条折射光线反向延长，其交点即为人所看到的A点的像的位置A′，如图所示：9.如图所示，OB是射向水面的一束光线同时发生反射和折射时的反射光线，请画出准确方向的入射光线AO和大致方向的折射光线OC．10.如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′。

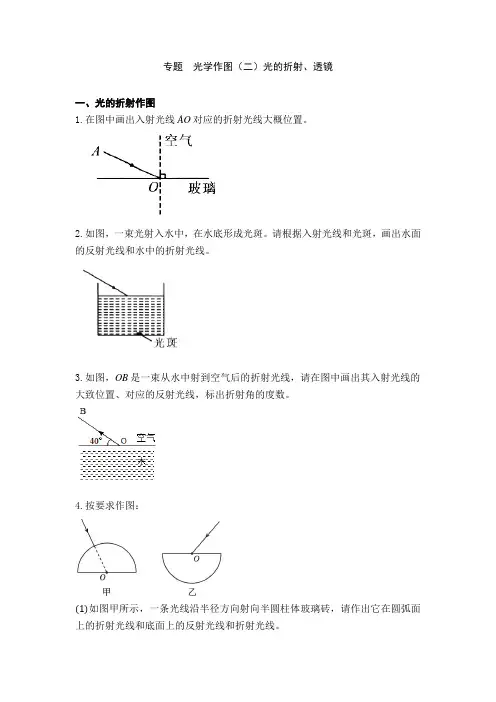

专题光学作图（二）光的折射、透镜一、光的折射作图1.在图中画出入射光线AO对应的折射光线大概位置。
2.如图，一束光射入水中，在水底形成光斑。
请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。
3.如图，OB是一束从水中射到空气后的折射光线，请在图中画出其入射光线的大致位置、对应的反射光线，标出折射角的度数。
4.按要求作图：(1)如图甲所示，一条光线沿半径方向射向半圆柱体玻璃砖，请作出它在圆弧面上的折射光线和底面上的反射光线和折射光线。
(2)如图乙所示，一条光线射向半圆形玻璃砖(O为圆心)，根据光的折射规律画出这条光束经过两个界面折射的大致光路图。
5.如图所示，一束光射向玻璃砖并穿过玻璃砖，画出这束光进入玻璃砖和离开玻璃砖后的光线。
6.如图所示，有一束入射光，由空气斜射入玻璃中，在界面处同时发生反射现象和折射现象，在图中画出空气与玻璃的分界面MM′和法线NN′，并标出入射光线、反射光线和折射光线。
7.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。
如图所示，一只青蛙在井底(井中有水)中央，请用光路图作出井底之蛙“观天”的最大范围。
7.如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线．8.如图甲所示为一种半潜式游艇，其下半部分可潜至水面以下，游客可通过透明玻璃窗观赏海底世界，图乙为某半潜式游艇在水下的部分的示意图，请在图乙中作出游客眼睛在A处透过左侧窗户观赏小鱼B的光路图。
(B′为看到的小鱼的像)9.将一平面镜斜放在装有一定量水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线进入水中的光线和入射到平面镜后的反射光线。
10.如图所示，在一个水槽中倾斜放置一平面镜，水面上A处有一光源，其发出的一束光经平面镜反射后恰好从水面上的B点射出，请作出该过程的光路图。
