人教版八年级上册物理第四章第四节《光的折射》含答案未命名一、选择题：1．如图所示的光现象中，属于光的直线传播形成的是（）A．森林里地上的光斑B．看到地上的书C．照相机原理D．渔民叉鱼2．下图所示现象中，应该用光的折射来解释的是（）A．B．C．D．3．如图所示的四种现象中,属于光的反射现象的是（）A．三棱镜分解白光B．水看上去很浅C．放大镜观察蚂蚁D．水面的“倒影”4．请选出光的反射形成的现象（）A．日食B．水中倒影C．小孔成像D．“折断”的铅笔5．在如图所示的四种现象中，由于光的折射形成的是（）A．荷花在水中形成“倒影”B．景物逆光形成“剪影”C．景物在汽车观后镜中成像D．透过放大镜观察植物6．“影”是生活中常见的光现象，如做光学游戏的“手影”，剧院放映的“电影”，湖岸景色在水中形成的“倒影”，春游时留下美好记忆的照片“摄影”等，下列的“影”与物理知识对应关系错误的是（）A．手影——光的直线传播B．摄影──光的反射C．电影──凸透镜成像D．倒影──平面镜成像7．如图所示，小梦用激光对准看到的小鱼照射，以下说法正确的是（）A．能照亮小鱼，因为激光照到了鱼身上B．不能照亮小鱼，因为激光照到鱼身的上方C．不能照亮小鱼，因为激光照到鱼身的下方D．能照亮小鱼，因为激光照到鱼的像上，使像的反射的光变强8．下面列举的四个光现象中，属于光的直线传播现象的是（）A. B.C. D.9．下列光现象中，由于光的直线传播而形成的是（）A．B．C．D．10．2018 年1 月31 日晚上，我们能观赏到著名的“红月亮”，这是月食天象最精彩的部分。

下列光现象的成因与月食形成的原因相同的是（）A．错位的“钢笔” B．自行车尾灯格外亮C．透过云层的光束D．变大的“字”11．下面四幅图中，属于光沿直线传播现象的是（）A．平面镜中的像B．水中的笔向上翘起C．屏幕上的手影D．眼睛被放大镜放大12．有关下列各图的说法，不正确的是（）A．图中潜艇使用潜望镜观察海面情况是利用了光的折射B．图所示的自动感应门是利用红外线来实现自动控制C．图所示人们是借助漫反射来观察到大象D．图所示的倒影是反映了光的镜面反射13．图是光线在空气与玻璃的分界面上发生反射和折射的光路图，其中正确的是（）A．B．C．D．14．2018年1月31日晚间，第一场天文大戏如约登场，“超级月亮、血月、蓝月亮”三合一亮相夜空，如图所示，下列关于该现象说法正确的是（）A．抬头仰望天空，看到的月亮是光通过不均匀的大气折射形成的B．低头通过水面，看到的月亮是光的直线传播形成的虚像C．月全食现象是由于光的反射所形成的D．光穿过大气层传播到地球上，说明光的传播是需要介质的15．下列现象中，能用光的反射定律解释的是（）A．B．C．D．二、填空题：16．小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形容器中以便观赏，球形鱼缸起到了______镜的作用，我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大的_______(选填“实像”或“虚像”)，从水面上方看我们会发现小丑鱼位置升高了，这是由于光斜射到______中时发生了折射。

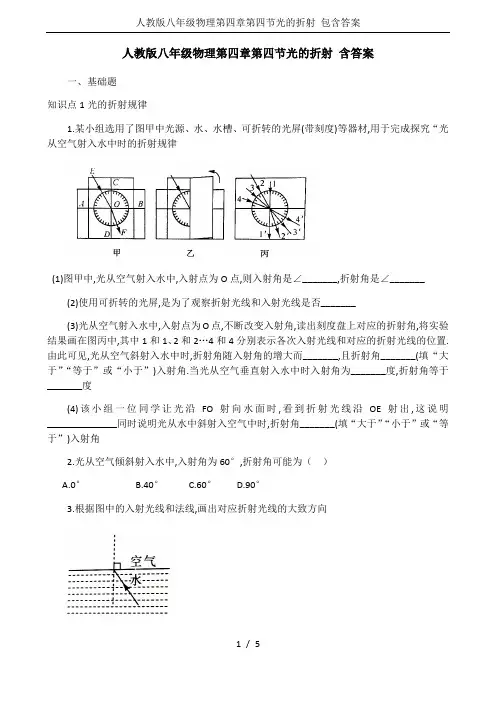

人教版八年级物理第四章第四节光的折射含答案一、基础题知识点1光的折射规律1.某小组选用了图甲中光源、水、水槽、可折转的光屏(带刻度)等器材,用于完成探究“光从空气射入水中时的折射规律(1)图甲中,光从空气射入水中,入射点为O点,则入射角是∠_______,折射角是∠_______(2)使用可折转的光屏,是为了观察折射光线和入射光线是否_______(3)光从空气射入水中,入射点为O点,不断改变入射角,读出刻度盘上对应的折射角,将实验结果画在图丙中,其中1和1、2和2…4和4分别表示各次入射光线和对应的折射光线的位置.由此可见,光从空气斜射入水中时,折射角随入射角的增大而_______,且折射角_______(填“大于”“等于”或“小于”)入射角.当光从空气垂直射入水中时入射角为_______度,折射角等于_______度(4)该小组一位同学让光沿FO射向水面时,看到折射光线沿OE射出,这说明______________同时说明光从水中斜射入空气中时,折射角_______(填“大于”“小于”或“等于”)入射角2.光从空气倾斜射入水中,入射角为60°,折射角可能为（）A.0°B.40°C.60°D.90°3.根据图中的入射光线和法线,画出对应折射光线的大致方向知识点2生活中的折射现象4.下列的光现象中,属于光的折射的是（）A.舞台激光束B.错位的铅笔C.反光镜中的像D.水中的“倒影”5.小明在岸上看见鱼在水中游玩,看到的鱼”是（）A.光的反射形成的实像B.光的反射形成的虚像C.光的折射形成的实像D.光的折射形成的虚像6.诗句“大漠孤烟直,长河落日圆”给我们展现了一幅美丽的画卷.其实诗人观察到的落日非太阳的实际位置(如图所示),而是太阳光经过不均匀的大气层发生了______所成的像,太阳实际在图中______(填“甲”或“乙”)的位置7.小明在平静的湖边看到“云在水中飘,鱼在云上游”的现象.“鱼在云上游”是鱼通过水面的______形成的虚像和云在水面的______形成的虚像同时出现的现象二、中档题8.(双选)如图是一根直树枝斜插在湖水中的照片,下列分析正确的是（）A.OB是树枝反射形成的像B.OB是树枝折射形成的像C.OC是树枝在水中的部分D.OC是树枝折射形成的像9.如图所示,人眼在A点看见河里B点有条小鱼,若从A点射出一束激光,要使激光能照射到小鱼,该激光应射向（）A.B点B.B点上方C.B点下方D.B点左方或右方10.能正确反映水中的筷子看起来向上偏折的光路是（）11.如图所示,光在玻璃和空气的界面CD处同时发生了反射和折射,以下说法正确的是（）A入射角为60°,界面右侧是空气 B.折射角为45°,界面右侧是玻璃C人射角为30°,界面左侧是空气 D.折射角为45°,界面左侧是玻璃12.课堂上老师给同学们变了一个小魔术:起初茶碗看起来是空的,但是慢慢往碗内倒水时,会发现碗中原来还藏着枚硬币,这种现象是由于______造成的,人眼看到的硬币比真的硬币位置_____(填“高”或“低”）13.如图所示,一束光射向玻璃并穿过三棱镜,请画出这束光进入三棱镜和离开三棱镜后的光线.(保留作图痕迹)14.如图所示的实验装置,可以用来研究光从水中斜射到空气中时所发生的光现象(1)使入射角i在一定范围内由小变大,会发现折射角γ______(填写变化规律),且折射角总是大于相应的入射角(2)当入射角i增大到某一值时,折射角y会达到最大值,该最大值是______(3)若继续增大入射角i,将会发现不再有______光线,而只存在______光线三、拓展题15.有一圆柱形敞口容器,激光笔从其左侧某一高度斜射一束激光在容器底部产生一个光斑O,如图所示,下列操作能使光斑向左移动的是（）A.保持水面高度不变,使激光笔向右平移B.保持激光射入角度不变,使水面上升C.保持激光射入角度不变,使水面下降D.保持水面高度和入射点不变,使激光入射角增大16.如图所示,两块完全相同的长方体玻璃砖相互垂直放置在水平桌面上,一束单色光从左侧水平射入左侧玻璃砖后,从右侧玻璃砖射出,则出射光线与入射光线______(填“垂直”“平行”或“相交”);其原因是________________________答案1.EOC FOD 同一平面内增大小于0 0 光在折射时光路是可逆的2.B3.略4.B5.D6.折射乙7.折射反射8.AD9.A10.C11.D12.光的折射高13.略14.由小变大90°折射反射15.B16.平行光从空气斜射入玻璃时的人射角等于光从玻璃斜射入空气时的折射角。

一、选择题1．如图所示，小明在做“探究平面镜成像特点”的实验。

他将一块玻璃板竖直架在水平台上，然后取两段完全相同的蜡烛A和B，点燃玻璃板前的蜡烛A，进行观察，则（）A．选择玻璃板进行实验，是为了看到蜡烛A的像更清晰B．实验用到刻度尺，是为了测量研究像与物的大小关系C．小明将蜡烛A逐渐远离玻璃板，它所成的像逐渐变小D．将光屏放到玻璃板后面蜡烛B位置上，光屏上没有像2．城市洒水车在夏天洒水时常常拖着彩虹尾巴，如图所示，这个现象形成的原因是（）A．光的漫反射B．光的色散C．光的镜面反射D．光沿直线传播3．光从玻璃射向空气中，以下符合实际情况的是（）A．B．C．D．4．小刚和小红一同完成了如下实验：把一枚硬币放在一个没有盛水的杯子底部，然后把杯子放在水平桌面上，小刚注视着硬币慢慢向远处移动，到眼睛刚好看不到硬币时停止移动。

小刚保持头部不动，此时小红缓缓地向杯中倒水，倒着、倒着，小刚又重新看到杯底的硬币。

要用作图的方法来解释这个实验现象，图中的4幅光路图中，能对上述实验现象做出正确解释的是（）A．B．C．D．5．发生雷电时，雷声与闪电同时产生，下列说法正确的是（）A．人们总先听到雷声，后看到闪电，是因为雷声在空气中传播速度比光传播得快B．人们总先听到雷声，后看到闪电，是因为光在空气中传播速度比雷声传播得快C．人们总先看到闪电，后听到雷声，是因为雷声在空气中传播速度比光传播得快D．人们总先看到闪电，后听到雷声，是因为光在空气中传播速度比雷声传播得快6．如图是小丽从生活中收集到的一些与光现象有关的实例，以下说法错误的是（）A．甲图：验钞机利用紫外线辨别钱币真伪B．乙图：黑板“反光”是因为发生了漫反射现象C．丙图：雨后天边彩虹是光的色散现象D．丁图：小孔成像所成的像是倒立的实像7．在湖边游玩的人看到湖水中的鱼，下列光路图能描述这一现象的是（）A．B． C．D．8．下列说法中正确的是（）A．在小孔成像实验中，烛焰通过小孔所形成的“倒像”是实像B．一束光线与镜面夹角是40°，则反射角是40°C．物体到平面镜的距离20cm，则它的像到平面镜的距离40cmD．人远离平面镜，人在镜中的像变小9．如图是小华同学探究“平面镜成像特点”的几种情境，下列说法正确的是（）A．若蜡烛A距玻璃板5cm，则蜡烛B距蜡烛A需5cm才能与蜡烛A的像完全重合B．若蜡烛A在玻璃板中的像偏低且倾斜，在右边三图中，乙图是产生该现象的原因C．若在玻璃板与B蜡烛之间放一块直径与蜡焰大小相当的圆形挡光板则仍能透过玻璃板看到A的像D．若蜡烛A远离玻璃板则蜡烛A的像将变小θ=︒从空气10．如图所示，上下表面平行的玻璃砖水平放置，一束光以与上表面夹角30射到玻璃砖上表面的A点，在A点一部分光反射，另一部分光折射，折射光线照射到玻璃砖的下表面的B点。

一、选择题1．有了光，自然界才绚丽多彩。

下列有关光的说法中正确的是（）A．光从水中射入空气后速度变小B．光从空气进入水中，传播方向一定发生改变C．电影屏幕选用粗糙的布料，目的是避免光发生漫反射D．一束光与镜面成30°角斜射到平面镜上，其反射角是60°2．小强对光现象很感兴趣，通过学习，他对光现象有以下一些理解，正确的是（）A．电视机遥控器是利用前端发光二极管发出红光，实现对电视机的控制B．英国物理学家牛顿用玻璃三棱镜首次将太阳光分解成了七种颜色的光C．使用验钞机时，我们看到的验钞机发出的淡紫色的光就是紫外线D．雨后天边的彩虹门是半圆形，说明光在空气里不是沿直线传播3．清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，否则，可能会发生危险，因为它的实际深度会超过你看到的深度。

这里涉及到一个很重要的光学规律。

以下实例不涉及这个规律的是（）A．三棱镜分解白光B．自行车的尾灯格外亮C．雨后的彩虹D．瞄准鱼的下方才能又到鱼4．下列说法中正确的是（）A．一切发声的物体都在振动B．物质只存在固态、液态、气态C．人眼看不见的光线就是紫外线D．宇宙中存在静止不动的物体，我们将之看作参照物5．生活中常见到各种光现象，其中属于光的折射现象的是（）A．透过树丛的光B．海市蜃楼C．手影D．水中倒影6．如图所示，一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将（）A．仍在原来位置B．先向左移动再向右移动C．向右移动D．向左移动7．下列对光现象的分析，正确的是（）A．汽车观后镜是凹面镜，对光有发散作用B．光的三原色是红、绿、黄C．湖中出现建筑的倒影是因为光从空气进入了水D．彩虹是光的色散现象8．宋代范仲淹的《岳阳楼记》中蕴含着丰富的物理知识，下列与文中词句相关联的物理知识正确的是（）A．“渔歌互答”，歌声要靠空气传播，水中的鱼是听不到歌声的B．“静影沉璧”，如玉璧一样的湖中月是因光的折射形成的虚像C．“薄雾冥冥”，湖面的雾是湖水汽化形成的D．“锦鳞游泳”，水中鱼的实际位置比透过湖水看到的位置更深些9．战国时期，《墨经》中记载了小孔成像的形成、平面镜的反射等光学问题。

2020年秋人教版八年级物理上册册4.4光的折射1.岸上的人看到水中小鱼的光路图是（）A. B. C. D.2.一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个光斑。

在逐步注水的过程中，B处的人看到池底的光斑会（）A. 在原地不动B. 先向左移再向右移C. 向左移动D. 向右移动3.下列所示的四个现象中，属于光的折射的是( )①海市蜃楼②日环食③筷子上折④鸟的倒影A. ①②B. ①③C. ①②④D. ②③④4.如图所示，由于光的折射形成的是（）A. 倒立的“烛焰”B. 变幻的“手影”C. “折断”的铅笔D. 金色的“日环”5.我国的语言文字丰富多彩｡下列成语所描述的光现象与其成因对应正确的是（）A. “镜花水月”——光的折射B. “一叶障目”——光的折射C. “立竿见影”——光的直线传播D. “海市蜃楼”——光的直线传播6.下列有关光现象的说法正确的是（）A. 夜间从路灯下走过，影子先变长后变短B. 雨后的夜晚，迎着月光走，地面上有水的地方比其它地方暗C. 平面镜是利用光的反射原理成像的D. 如果用激光笔照亮水中的鱼，激光笔要向看到鱼的下方照射7.在平静的湖水中，看到“云在水中飘，鱼在云上游”，对于该现象中的云和鱼，下列说法正确的是（）A. 云和鱼都是光的反射形成的像B. 云和鱼都是光的折射形成的像C. 云是光的反射形成的像，鱼是光的折射形成的像D. 云是光的折射形成的像，鱼是光的反射形成的像8.关于光现象，下列说法正确的是（）A. 山在水中的倒影是光的折射形成的B. 筷子在水中“折断”是光的色散现象C. 小孔成像是光的直线传播形成的D. 凸透镜成像是光的反射形成的9.下列现象中，属于光的折射现象的是( )A. 湖面上映出白云的“倒影”B. 从平面镜中看到自己的像C. 看到游泳池中水的深度比实际浅D. 教室里的同学能看到黑板上的字10.人在B处观察到一个彩色玻璃球沉在水池底A处，如图所示。

第四章专题训练光现象作图1．（2023·河南三门峡·八年级期末）如图所示，在枯井底O点趴着一只青蛙，请你用光线作图解释“井底之蛙”为何所见甚少。

2．（2023·江苏·梅岭中学教育集团运河中学八年级期末）如图所示，路灯下站着甲乙两人，地上留下了他们的影子，通过作图确定路灯S的位置；3．（2023·江苏淮安·八年级期末）请画出AB通过小孔所成的像。

4．（2023·广西河池·八年级期末）如图所示，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。

5．（2023·广西玉林·九年级期末）如图甲所示自行车尾灯设计得很巧妙，它的结构如图乙所示，其内部的反射面可以看作是由多个互相垂直的平面镜组成。

当有光以任何方向照射到尾灯时可起到明显警示作用，试在图丙中画出图中一条光线的反射光线（要求作出法线）。

6．（2023·山西晋中·八年级期末）牙科医生常用一个带杆的小圆镜给病人检查，如图甲所示。

图乙是人眼在A 点通过平面镜看到病人口腔内B点的光路图，请在图乙中画出小平面镜的位置。

7．（2023·辽宁本溪·八年级期末）如图所示，将一支激光笔放置到A处，将一枚硬币放置在不透明容器底部B处，请你利用一种实验器材或生活中的物品，想办法使A处发出的光能照射到B处。

（1）请说出你所选择的这种实验器材或物品的名称；（2）大致画出你的设计思路（器材或物品的位置及光路）。

8．（2023·上海市罗星中学八年级期末）请在图中画出物体通过平面镜所成的像。

9．（2023·山东·日照港中学八年级期末）“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹。

10．（2023·河南新乡·九年级期末）小明通过校园转弯处的镜子看到了晓琳，如图所示。

第四章 光现象4.1光的直线传播 (1)4.2光的反射 (11)4.3平面镜成像 (23)4.4 光的折射 (40)4.5光的色散 (55)4.1光的直线传播知识点提炼知识点一：光源光源：能够发光的物体叫做光源。

光源可分为天然光源（太阳、水母、萤火虫等）和人造光源（灯泡、火把、点燃的蜡烛）。

知识点二：光的直线传播1.光在同种均匀介质中沿直线传播；2.光线：常用一条带有箭头直线表示光的传播径迹和方向。

3.光沿直线传播的应用：小孔成像、影子的形成、日食、月食、射击瞄准等。

知识点三：光的传播速度：1.真空中光速是宇宙中最快的速度；在计算中，真空或空气中光速c=3×108m/s ＝3×105km/s ；2.光在水中的速度约为43c ，光在玻璃中的速度约为32c ； 3.光年：是光在一年中传播的距离。

光年是长度单位。

重点难点解析一、光的直线传播规律是重点1.光在同种均匀介质中沿直线传播；2.光线：常用一条带有箭头直线表示光的传播径迹和方向。

3.光沿直线传播的应用：小孔成像、影子的形成、日食、月食、射击瞄准等。

二、重点记忆真空中的光速1.真空中的光速约为3×108 m/s。

2.光可以在真空中传播。

3.光的传播速度跟介质的种类有关，光在真空中速度最大，在气体、液体、固体中都可以传播。

4天文学中，光在一年内传播的距离叫光年，所以光年是长度的单位。

对点例题解析知识点一：光源【例题1】（2020齐齐哈尔模拟）能够_____的物体叫做光源．现有①星星、②月亮、③太阳、④钻石、⑤电灯、⑥电视屏幕、⑦无影灯、⑧萤火虫、⑨灯笼鱼、⑩交通路牌．将所举例子中的光源进行分类，其中属于天然光源的有_______，分类依据是______；属于人造光源的有_______，分类依据是________。

【答案】发光，③⑧⑨，自然界中存在的光源，⑤⑥⑦，人为制造的。

【解析】能够发光的物体叫光源。

光源可分为天然光源和人造光源。

《光的折射》作图专题练习1.（1）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。

2.按照题目要求作图或作答。

（1）如图甲所示，一束光从空气斜射向水面，入射光线及法线已画出。

请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）。

3.按题目要求完成。

如图一束光从空气斜射入水中，请画出反射光线和折射光线。

4. （2017黄冈，12,2分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5.如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点。

请画出平面镜并完成光路图。

6.如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。

现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。

用一条光线示意以上光学现象（并画出水面、法线）。

7.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．8.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围。

9.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．10.一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．11.如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）12.按照要求作图．如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．甲13.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。

14.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。

15.一束光从空气射入玻璃时的反射光线如图所示，请画出入射光线和大致的折射光线。

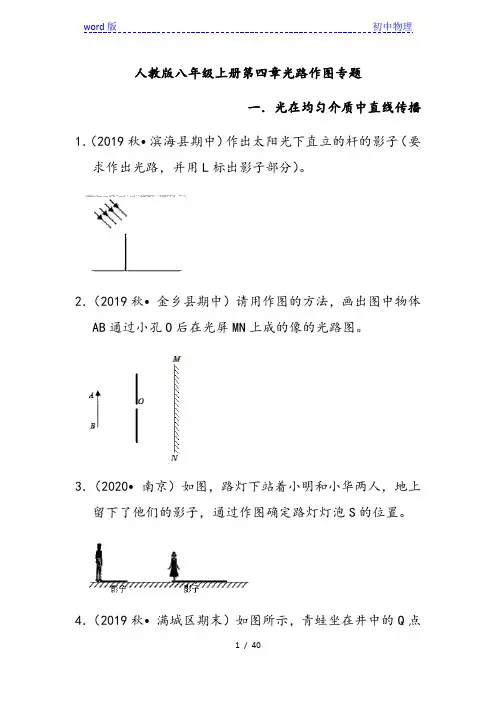

人教版八年级上册第四章光路作图专题一．光在均匀介质中直线传播1．（2019秋•滨海县期中）作出太阳光下直立的杆的影子（要求作出光路，并用L标出影子部分）。

2．（2019秋•金乡县期中）请用作图的方法，画出图中物体AB通过小孔O后在光屏MN上成的像的光路图。

3．（2020•南京）如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。

4．（2019秋•满城区期末）如图所示，青蛙坐在井中的Q点观天，请在图中画出光路图，来确定青蛙大致能看到的范围。

5．（2019秋•高新区期中）在图中作出蜡烛AB通过小孔在半透明纸上的像A'B'。

6．（2019秋•相城区期中）请作出光源AB经过小孔O在光屏PQ上成的像。

二．光的反射作图7．（2020春•杭州期中）小明将手电筒的光线沿与水平玻璃板成30度角的方向射出，如图。

请作出经玻璃板反射后照射到竖直墙面的光点位置P．若玻璃板入射点O距墙角A点米，则反射角为度，墙面上的光点P距玻璃板高度AP长为米。

8．（2020秋•江宁区期中）如图所示，画出光射到平面镜上的反射光线，并标明反射角的大小。

9．（2020•沙坪坝区校级三模）如图所示，光线与平面镜成30°角射在平面镜上，请画出它的反射光线。

10．（2020秋•南京期中）利用一块平面镜使图中的一束光竖直射入井中，在图中画出平面镜的位置。

11．（2020•南宁）请在图中作出入射光线AO并标出入射角。

12．（2020•成都模拟）如图，两平面镜相互垂直。

请根据光的反射定律：①画出经过平面镜后的两条反射光线，②标出第二次反射后反射角的大小。

13．（2020•建水县二模）在如图中作出反射光线OB的入射光线AO并标出入射角。

14．（2020•常州）如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S．（保留作图痕迹）15．（2020•镇江）请根据平面镜成像特点，作出图中点光源S发出的一条入射光线的反射光线。

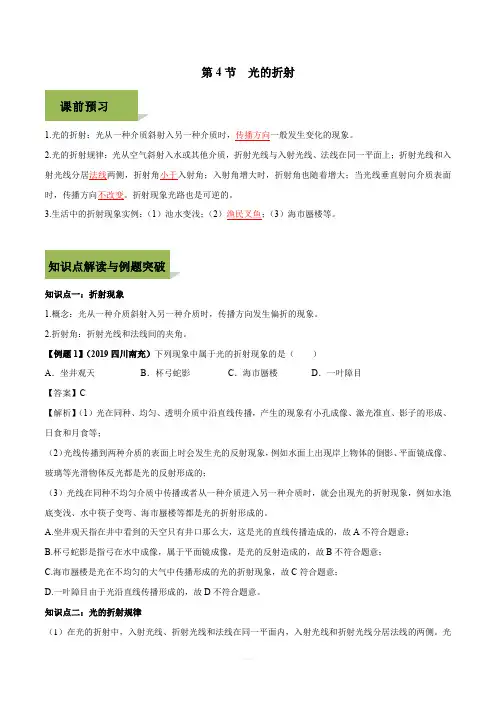

第4节光的折射课前预习1.光的折射：光从一种介质斜射入另一种介质时，传播方向一般发生变化的现象。

2.光的折射规律：光从空气斜射入水或其他介质，折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居法线两侧，折射角小于入射角；入射角增大时，折射角也随着增大；当光线垂直射向介质表面时，传播方向不改变。

折射现象光路也是可逆的。

3.生活中的折射现象实例：（1）池水变浅；（2）渔民叉鱼；（3）海市蜃楼等。

知识点解读与例题突破知识点一：折射现象1.概念：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象。

2.折射角：折射光线和法线间的夹角。

【例题1】（2019四川南充）下列现象中属于光的折射现象的是（）A．坐井观天B．杯弓蛇影C．海市蜃楼D．一叶障目【答案】C【解析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。

A.坐井观天指在井中看到的天空只有井口那么大，这是光的直线传播造成的，故A不符合题意；B.杯弓蛇影是指弓在水中成像，属于平面镜成像，是光的反射造成的，故B不符合题意；C.海市蜃楼是光在不均匀的大气中传播形成的光的折射现象，故C符合题意；D.一叶障目由于光沿直线传播形成的，故D不符合题意。

知识点二：光的折射规律（1）在光的折射中，入射光线、折射光线和法线在同一平面内，入射光线和折射光线分居法线的两侧。

光从空气斜射入水或其他介质时，折射角小于入射角；光从水或其它介质斜射入空气中时，折射角大于入射角，折射角随入射角的增大而增大；当光从空气垂直射入水或其他介质中时，传播方向不变，折射角、反射角和入射角都等于0°；（2）斜射时，总是空气中的角大；（3）当光射到两介质的分界面时，反射、折射同时发生；（4）光的折射中光路是可逆的。

1．如图所示的光现象中，由于光的折射形成的是（）A．桥在水中形成的倒影B．人透过水球所成的像C．利用凸面镜扩大视野D．手影的形成2．生活中有许多的光学知识，下列说法不合理的是（）A．“坐井观天，所见甚小”，是光沿直线传播的原因B．自行车尾灯的设计原理是利用了光的折射C．有时，黑板反射的光能“晃”着一些同学的眼睛，是因为光发生了镜面反射D．有经验的渔民在叉鱼时要瞄准鱼的下方才能把鱼叉到，是光的折射造成的3．如图所示的光现象中，属于光的折射的是（）A．司机通过后视镜观察路况B．筷子好像在水面处“折断”C．日晷面上呈现晷针的影子D．塔在水中形成“倒影”4．沈括在《梦溪笔谈》中记有“海市蜃楼”的奇景，下列现象与其形成原理相同的是（）A．日食现象B．杯弓蛇影C．雨后彩虹D．手影游戏5．光从某一透明介质斜射入空气中，入射角为35°，折射角可能为（）A．0°B．28°C．35°D．60°Ⅱ、基础巩固☆☆6．甲图是渔民叉鱼的场景，请在乙图中完成渔民看到鱼在水中的像的光路图，同时标出入射角i；其中B 代表渔民看到的鱼，A代表鱼的实际位置。

7．在平静的水面上空，一只鱼鹰正在斜向下俯冲捕鱼，下列说法正确的是（）A．鱼鹰在水中的自己像是由光的折射形成的虚像B．鱼鹰看到的鱼是由光的反射形成的虚像C．鱼鹰在俯冲过程中，它在水中的像变大D．鱼鹰应向它看到的鱼的下方俯冲才可能捕捉到鱼8．小明在湖边树荫下乘凉，观察到很多光现象，下列说法正确的是（）A．看到湖水中鱼的位置比实际位置浅是因为发生了光的反射B．湖边路灯杆在岸上的影子是光的直线传播形成的C．茂密树林下的圆形光斑，是光的折射形成的D．岸上景物在湖面上的倒影是光的反射形成的实像9．如图所示，游泳池中的水面下方的光源S发出的一束光线经水面反射后在池底产生光斑P1折射光线在天花板上产生光斑P2。

如水面下降一小段距离，则（）A．反射角增大B．折射角增大C．光斑P1右移D．光斑P2右移10．小红在平静的湖边看到“鸟在水中飞，鱼在鸟上游”，如图所示，对画面中的现象解释正确的是（）A．水中的“鸟”是光的折射形成的B．水中的“鸟”是实像C．看到的“鱼”比实际位置深D．看到的“鱼”是虚像Ⅲ、能力提高☆☆☆11．在平静的湖面能看到“鱼在白云中穿梭，鸟在水草中翱翔”的美丽奇观。

一、选择题1．下列现象中，与“海市蜃楼”光现象相同的是（）A．教室里的同学能看到黑板上的字B．看到游泳池中水的深度比实际浅C．从平面镜中看到自己的像D．湖面上映出白云的“倒影”2．现在，城市里越来越多的高楼大厦采用玻璃幕墙、磨光的大理石作为装饰。

当强烈的太阳光照射到这些光滑的表面时，会产生炫目的光干扰人们的正常生活，造成“光污染”。

产生“光污染”的原因从物理学角度讲是（）A．光的直线传播B．光的折射C．光的镜面反射D．光的色散3．如图所示，一束激光沿直线射到空水槽底部O点，形成一个光斑，现向水槽中缓慢地注水，水面逐渐升高（未到水槽口），在此过程中（）A．光的折射角保持不变，光斑的位置保持不变B．光的折射角不断减小，光斑从O点不断的向左移动C．光的折射角不断增大，光斑从O点不断的向右移动D．光的折射角保持不变，光斑从O点不断的向左移动4．发生雷电时，雷声与闪电同时产生，下列说法正确的是（）A．人们总先听到雷声，后看到闪电，是因为雷声在空气中传播速度比光传播得快B．人们总先听到雷声，后看到闪电，是因为光在空气中传播速度比雷声传播得快C．人们总先看到闪电，后听到雷声，是因为雷声在空气中传播速度比光传播得快D．人们总先看到闪电，后听到雷声，是因为光在空气中传播速度比雷声传播得快5．如图是小华同学探究“平面镜成像特点”的几种情境，下列说法正确的是（）A．若蜡烛A距玻璃板5cm，则蜡烛B距蜡烛A需5cm才能与蜡烛A的像完全重合B．若蜡烛A在玻璃板中的像偏低且倾斜，在右边三图中，乙图是产生该现象的原因C．若在玻璃板与B蜡烛之间放一块直径与蜡焰大小相当的圆形挡光板则仍能透过玻璃板看到A的像D．若蜡烛A远离玻璃板则蜡烛A的像将变小6．入射光线和平面镜的夹角为30°，转动平面镜，使入射角减小15°，则反射光线与入射光线间的夹角将变为（）A．150°B．120°C．90°D．60°7．生活处处有物理，留心观察皆学问，以下是有关生活中的物理现象，其中分析错误的是（）A．寒冷的冬天，冰冻的衣服也会直接变干是升华现象B．“声纹门锁”能辨别不同人说话的声音，这是依据声音的音色来识别的C．汽车观后镜是一面凸面镜，可以扩大观察视野D．医院体检的“B超检查”是利用了声音可以传递能量8．如图所示，要使入射光线经两次反射后沿原路返回，则α角为（）A．10°B．20°C．70°D．无法确定9．如图所示，为防疫新冠病毒，学校在用测温枪检测体温。

人教版物理八年级下册第四章重点考点专训-探究光的折射规律和探究光的反射定律探究光的折射规律1．阅读短文，回答后面的问题：人们常把光波类比成水波，因为它们之间有很多相似的地方。

如图甲所示，我们把光波画得像水波一样，利用一些横线表示光波在行进中的波纹。

当光斜射入玻璃的时候，一个波纹的一端先触及玻璃的表面，由于光在玻璃中比在空气中前进的速度小，所以波纹的这一端就先慢下来了，这样波纹就改变了前进方向，当这个波纹全部进入玻璃中以后，它就又沿着直线前进了。

可以看出光线的偏折只发生在经过界面的一瞬间。

还可以打个比方来帮助你弄清楚光折射的原因。

在劳动的时候，同学们推着两个轮子的手推车，当你把车从平坦的水泥路面推向一段沙地时，如果水泥路面和沙地的交界线跟车子的前进方向斜交，如图乙所示，就会有一个车轮先遇到沙地，它的速度立即减慢下来，而另一个车轮仍以原来较快的速度前进，两个轮子的速度不同，车子就转弯，等两个轮子同时进入沙地以后，车子就又沿着直线前进了。

(1)上述研究问题的方法叫()A．类比法B．转换法C．控制变量法D．放大法(2)光由一种介质斜射入另一种介质中传播方向会发生改变与光在不同介质中的_________有关。

(3)推测：光由一种介质斜射入另一种介质时，光线在光速_______(填“快”或“慢”)的介质中向法线偏折。

(4)光由一种介质垂直射入另一种介质时，传播方向为什么不发生改变？2．光从空气斜射入水和玻璃时都会发生折射现象，但是水和玻璃的折射情况会相同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光电筒等器材进行实验。

他在光屏上画出互相垂直的NN′和MM′两条线段并相交于O点，如图甲所示。

(1)小华将玻璃砖的一个表面与MM′齐平放置，让激光电筒发出的光线从A点到O点入射，他看到了如图乙所示的光路(AO、OC为同一直线)，你认为出现光线OC是因为__________________________________________________所致，鉴于本实验的目的，此时最应该记录的两条光线是___________。

一、主题单元规划思维导图
二、单元目标
(一)课标要求
1.通过实验,探究并了解光的反射定律,探究并了解光的折射现象及其特点。

2.通过实验,探究平面镜成像时像与物的关系,知道平面镜成像的特点及应用。

3.通过实验,了解白光的组成和不同色光混合的现象。

(二)核心素养要求
1.物理观念
(1)十四个概念——光源、光线、光速、光的反射、法线、入射角、反射角、漫反射、镜面反射、光的折射、折射角、光的色散、红外线、紫外线。

(2)四个规律——光在同种均匀介质中沿直线传播、光的反射定律、平面镜成像的特点、光的折射规律。

(3)三种作图——光的反射作图、平面镜成像作图、光的折射作图。

2.物理思维:两种方法——模型法、等效替代法。

3.科学探究:四个实验——探究光的直线传播、探究光反射时的规律、探究平面镜成像的特点、探究光折射时的特点。

4.科学态度与责任:知道光现象与生活密切相关,激发学生学习物理的兴趣,通过对光的反射的研究,树立避免光污染、保护环境的意识。

一、光的反射作图1. 如图所示，平面镜水平放置，光线与平面镜成30度角射出，请在图中画出入射光线并标出入射角的大小。

2. 如图所示，一束光射到两个相互垂直的平面镜上，请画出经两个平面镜反射的光路图。

3. 如图，有一束入射光线AO 经平面镜反射后沿OB 的方向射出，请作出平面镜的位置。

4. 完成图中潜望镜的光路图。

二、平面镜成像的作图 5. 如图是人眼看见A 物体在平面镜中的像A'的示意图，请确定物体A 的位置并画出入射光线。

6. 平面镜与水平面的夹角为30°，光源S 发出的经过平面镜反射的两条光线如图所示，请画出对应的两条入射光线和及标出光源S 的位置（保留作图痕迹）。

7. 已知一物体AB ，请画出它在镜中的像A'B'。

8. 如图所示，A'O'是AO在平面镜中成的像，请你大致作出平面镜的位置。

1题2题6题7题9.只给你三角尺，请你在图中画出点光源S在平面镜中所成的像S'和S发出的经镜面反射且过P点的光线。

10.请在图中画出一条眼睛能看到蜡烛S点的像S′的光路图。

11.图中，两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置。

12.如图所示，水平地面上斜放一个平面镜，有一玩具车向镜面开去，要使玩具车通过平面镜所成的像沿竖直方向向下运动，则镜面与地面的夹角应该等于____________。

三、光的折射作图14一束光线斜射向水面，如图所示，请画出反射光线和折射光线。

14题15题15如图所示，某同学在A点观察到水中的点光源S所成的像处于B点位置，请画出由S点发出的光经过A点的光路图。

16小丽同学在生日那天收到一个水晶球礼物，透过水晶球可以看到对侧球面上A 点的图案，眼睛及A点的位置如图所示，请你画出她看到A点的光路图。

（注意：球面上任一点的法线都经过球心）17如图所示为一半圆形玻璃砖，一束光线从空气中斜射到圆心o处，请你画出光线穿过玻璃砖进入空气的光路图。
