通信机房空调节能方案

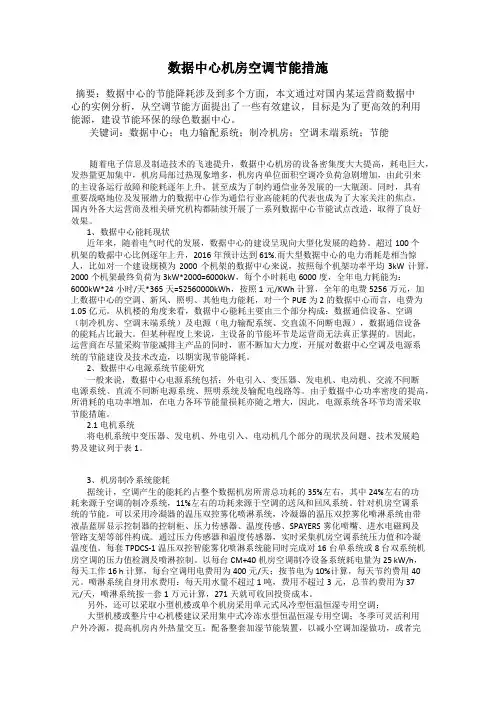

数据中心机房空调节能措施摘要：数据中心的节能降耗涉及到多个方面，本文通过对国内某运营商数据中心的实例分析，从空调节能方面提出了一些有效建议，目标是为了更高效的利用能源，建设节能环保的绿色数据中心。

关键词：数据中心；电力输配系统；制冷机房；空调末端系统；节能随着电子信息及制造技术的飞速提升，数据中心机房的设备密集度大大提高，耗电巨大，发热量更加集中，机房局部过热现象增多，机房内单位面积空调冷负荷急剧增加，由此引来的主设备运行故障和能耗逐年上升，甚至成为了制约通信业务发展的一大瓶颈。

同时，具有重要战略地位及发展潜力的数据中心作为通信行业高能耗的代表也成为了大家关注的焦点，国内外各大运营商及相关研究机构都陆续开展了一系列数据中心节能试点改造，取得了良好效果。

1、数据中心能耗现状近年来，随着电气时代的发展，数据中心的建设呈现向大型化发展的趋势。

超过100个机架的数据中心比例逐年上升，2016年预计达到61%.而大型数据中心的电力消耗是相当惊人，比如对一个建设规模为2000个机架的数据中心来说，按照每个机架功率平均3kW计算，2000个机架最终负荷为3kW*2000=6000kW，每个小时耗电6000度，全年电力耗能为：6000kW*24小时/天*365天=52560000kWh，按照1元/KWh计算，全年的电费5256万元，加上数据中心的空调、新风、照明、其他电力能耗，对一个PUE为2的数据中心而言，电费为1.05亿元。

从机楼的角度来看，数据中心能耗主要由三个部分构成：数据通信设备、空调（制冷机房、空调末端系统）及电源（电力输配系统、交直流不间断电源），数据通信设备的能耗占比最大。

但某种程度上来说，主设备的节能环节是运营商无法真正掌握的。

因此，运营商在尽量采购节能减排主产品的同时，需不断加大力度，开展对数据中心空调及电源系统的节能建设及技术改造，以期实现节能降耗。

2、数据中心电源系统节能研究一般来说，数据中心电源系统包括：外电引入、变压器、发电机、电动机、交流不间断电源系统、直流不间断电源系统、照明系统及输配电线路等。

通信机房、数据中心精确送风系统技术方案通信机房、数据中心精确送风系统节能优化杭州秦歌科技有限公司通信机房、数据中心精确送风系统节能优化1、总体技术要求1.1 系统组成机房精确送风系统由空调系统、管道系统、送风装置系统组成。

管道系统包括：送风主风管及支风管、伸缩软管及送风接头。

送风装置包括：风量调节阀、送风器及送风器与机架接口安装件。

1.2 精确送风实现方式冷通道封闭精确送风是通过上送风方式来实现的。

冷气流经的通道主要包括：主送风管、支风管调节阀、连接软管、送风器和机柜，如图 1 所示。

图 1 冷通道封闭可变风量精确上送风的基本形式工作原理如图 2 所示，主风管把来自静压箱的冷风输送各支风管，各支风管均安装有调节阀，通过调节阀控制送给每一个机柜的冷风量。

通信机房、数据中心精确送风系统节能优化杭州秦歌科技有限公司图 2 上送风方式工作原理示意图1.3 总体技术要求上送风方式风管设定：梁下净高度≥3.7m，送风距离≤15m。

若送风距离>15m，应核算最远端的空调送风风压、风量等能否满足工艺设备散热需求，如不能满足，可考虑通过提高空调风机风压以及增加回风管道、诱导风机等辅助手段来满足设备散热需求。

送风主管应满足单列机柜平均3KW 的送风量，对于单机柜功耗>5KW 的机柜，建议采用独立集中区域布置方式，并对其进行冷源的专门配备、强化散热或者采用其他技术手段。

系统通电要求：空调系统、调节和监控系统为双路交流市电供电，监控系统宜采用UPS 电源。

1.3.1 机柜风量要求机柜出风口与进风口的温度差要求≤15℃，单机柜所需风量大于图 3(或者表 1)给出的送风量。

机柜最小送风量按下式计算：Q=P/(Cp×p×△t)m3/h其中， P——机柜功耗，单位：WCp——空气的比热容，单位：kJ/kg · ℃p——空气的密度，单位：kg/m3。

△t——机柜出风口与进风口的温度差，可取15℃当机柜进风温度为25℃时，上式可简化为Q=3×P/△t=p/5。

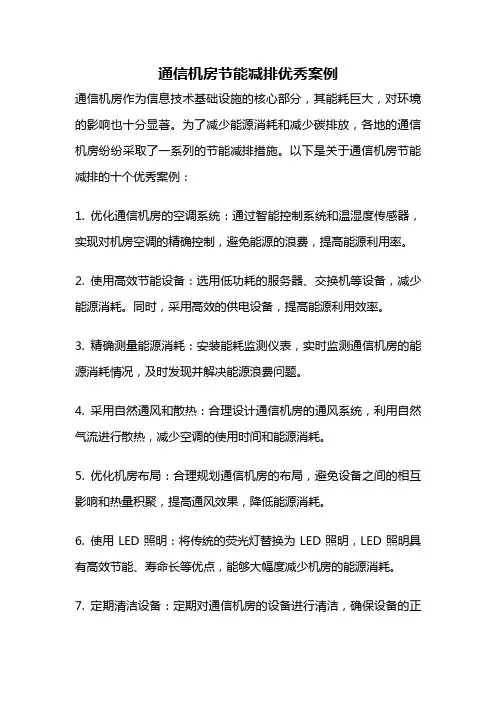

通信机房节能减排优秀案例通信机房作为信息技术基础设施的核心部分，其能耗巨大，对环境的影响也十分显著。

为了减少能源消耗和减少碳排放，各地的通信机房纷纷采取了一系列的节能减排措施。

以下是关于通信机房节能减排的十个优秀案例：1. 优化通信机房的空调系统：通过智能控制系统和温湿度传感器，实现对机房空调的精确控制，避免能源的浪费，提高能源利用率。

2. 使用高效节能设备：选用低功耗的服务器、交换机等设备，减少能源消耗。

同时，采用高效的供电设备，提高能源利用效率。

3. 精确测量能源消耗：安装能耗监测仪表，实时监测通信机房的能源消耗情况，及时发现并解决能源浪费问题。

4. 采用自然通风和散热：合理设计通信机房的通风系统，利用自然气流进行散热，减少空调的使用时间和能源消耗。

5. 优化机房布局：合理规划通信机房的布局，避免设备之间的相互影响和热量积聚，提高通风效果，降低能源消耗。

6. 使用LED照明：将传统的荧光灯替换为LED照明，LED照明具有高效节能、寿命长等优点，能够大幅度减少机房的能源消耗。

7. 定期清洁设备：定期对通信机房的设备进行清洁，确保设备的正常运行，避免能源浪费和能效下降。

8. 优化电源管理：采用智能电源管理系统，对通信机房的电源进行有效管理和监控，避免能源的浪费和过度消耗。

9. 加强培训意识：加强通信机房管理人员的培训，提高他们对节能减排的意识和能力，推动节能减排工作的落实。

10. 采用清洁能源：逐渐引入可再生能源，如太阳能、风能等，为通信机房供电，减少对传统能源的依赖，降低碳排放。

通信机房节能减排是当前亟待解决的问题。

通过采用上述优秀案例中的节能措施，可以有效降低通信机房的能源消耗和碳排放，实现可持续发展的目标。

同时，这些措施也能为通信运营商带来经济效益，提升企业形象，为可持续发展做出贡献。

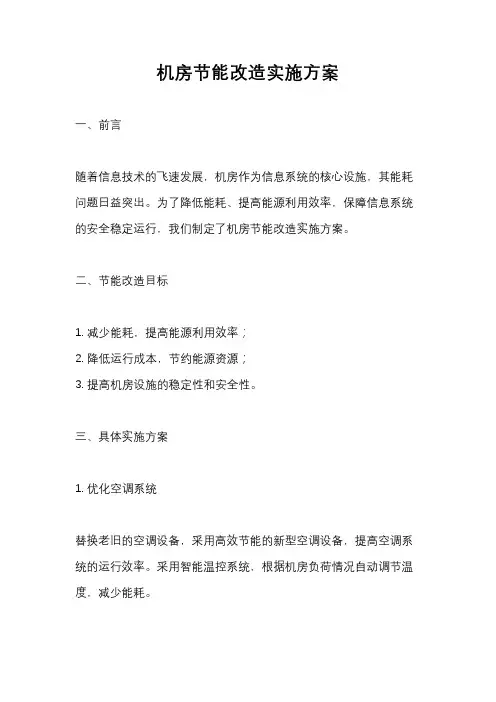

机房节能改造实施方案一、前言随着信息技术的飞速发展，机房作为信息系统的核心设施，其能耗问题日益突出。

为了降低能耗、提高能源利用效率，保障信息系统的安全稳定运行，我们制定了机房节能改造实施方案。

二、节能改造目标1. 减少能耗，提高能源利用效率；2. 降低运行成本，节约能源资源；3. 提高机房设施的稳定性和安全性。

三、具体实施方案1. 优化空调系统替换老旧的空调设备，采用高效节能的新型空调设备，提高空调系统的运行效率。

采用智能温控系统，根据机房负荷情况自动调节温度，减少能耗。

2. 优化供电系统对供电系统进行全面检查，更新老化设备，提高供电设备的效率和稳定性。

采用智能供电管理系统，实现对供电设备的精细化管理，减少能源浪费。

3. 优化照明系统替换传统的照明设备为LED节能灯具，提高照明系统的能效比，减少能耗。

同时，通过智能照明控制系统，实现对机房照明的智能化管理，根据实际需求调节照明亮度，降低能源消耗。

4. 提高设备利用率通过优化布局和设备配置，提高机房设备的利用率，减少不必要的能源消耗。

合理规划机房空间，采用节能设备，提高设备的利用效率。

5. 完善监控系统建立完善的机房能耗监控系统，实时监测机房各项设备的能耗情况，及时发现并处理能耗异常，提高能源利用效率。

四、实施方案效果评估1. 能耗降低：经过节能改造实施后，机房能耗明显下降，达到预期节能目标。

2. 运行成本降低：节能改造后，机房运行成本大幅降低，为企业节约了大量的能源资源。

3. 设备稳定性提高：优化空调、供电等系统后，机房设备的稳定性和安全性得到提升，保障了信息系统的安全稳定运行。

五、总结机房节能改造实施方案的制定和实施，对于降低能耗、提高能源利用效率，保障信息系统的安全稳定运行具有重要意义。

我们将继续加强对机房节能改造的监测和管理，不断优化改进，为企业节约能源资源，推动可持续发展做出贡献。

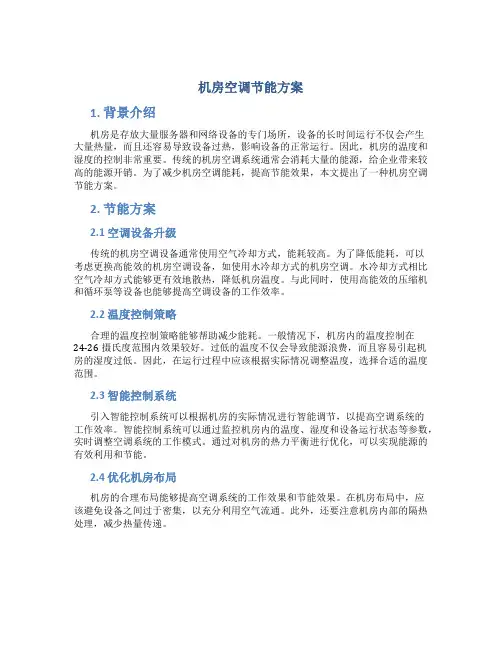

机房空调节能方案1. 背景介绍机房是存放大量服务器和网络设备的专门场所，设备的长时间运行不仅会产生大量热量，而且还容易导致设备过热，影响设备的正常运行。

因此，机房的温度和湿度的控制非常重要。

传统的机房空调系统通常会消耗大量的能源，给企业带来较高的能源开销。

为了减少机房空调能耗，提高节能效果，本文提出了一种机房空调节能方案。

2. 节能方案2.1 空调设备升级传统的机房空调设备通常使用空气冷却方式，能耗较高。

为了降低能耗，可以考虑更换高能效的机房空调设备，如使用水冷却方式的机房空调。

水冷却方式相比空气冷却方式能够更有效地散热，降低机房温度。

与此同时，使用高能效的压缩机和循环泵等设备也能够提高空调设备的工作效率。

2.2 温度控制策略合理的温度控制策略能够帮助减少能耗。

一般情况下，机房内的温度控制在24-26摄氏度范围内效果较好。

过低的温度不仅会导致能源浪费，而且容易引起机房的湿度过低。

因此，在运行过程中应该根据实际情况调整温度，选择合适的温度范围。

2.3 智能控制系统引入智能控制系统可以根据机房的实际情况进行智能调节，以提高空调系统的工作效率。

智能控制系统可以通过监控机房内的温度、湿度和设备运行状态等参数，实时调整空调系统的工作模式。

通过对机房的热力平衡进行优化，可以实现能源的有效利用和节能。

2.4 优化机房布局机房的合理布局能够提高空调系统的工作效果和节能效果。

在机房布局中，应该避免设备之间过于密集，以充分利用空气流通。

此外，还要注意机房内部的隔热处理，减少热量传递。

2.5 定期维护定期维护是保证机房空调系统正常运行的关键。

定期维护包括空调设备的清洁和检查，确保设备的正常运行。

同时，还应该定期检查冷却水的循环系统和管道的透明度，以确保其畅通无阻。

3. 实施和效果评估3.1 实施步骤实施机房空调节能方案可以分为以下几个步骤：1.调研和评估机房的实际情况，包括机房的面积、设备数量等。

2.设计合理的温度控制策略，确保机房内的温湿度在合适范围之内。

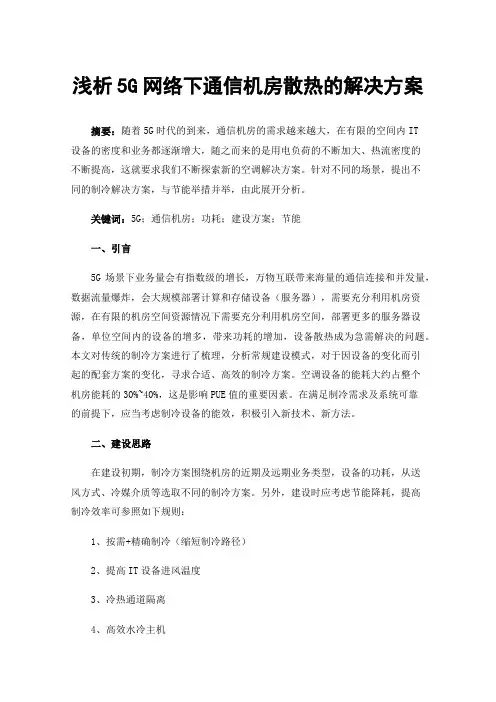

浅析5G网络下通信机房散热的解决方案摘要：随着5G时代的到来，通信机房的需求越来越大，在有限的空间内IT设备的密度和业务都逐渐增大，随之而来的是用电负荷的不断加大、热流密度的不断提高，这就要求我们不断探索新的空调解决方案。

针对不同的场景，提出不同的制冷解决方案，与节能举措并举，由此展开分析。

关键词：5G；通信机房；功耗；建设方案；节能一、引言5G场景下业务量会有指数级的增长，万物互联带来海量的通信连接和并发量，数据流量爆炸，会大规模部署计算和存储设备（服务器），需要充分利用机房资源，在有限的机房空间资源情况下需要充分利用机房空间，部署更多的服务器设备，单位空间内的设备的增多，带来功耗的增加，设备散热成为急需解决的问题。

本文对传统的制冷方案进行了梳理，分析常规建设模式，对于因设备的变化而引起的配套方案的变化，寻求合适、高效的制冷方案。

空调设备的能耗大约占整个机房能耗的30%~40%，这是影响PUE值的重要因素。

在满足制冷需求及系统可靠的前提下，应当考虑制冷设备的能效，积极引入新技术、新方法。

二、建设思路在建设初期，制冷方案围绕机房的近期及远期业务类型，设备的功耗，从送风方式、冷媒介质等选取不同的制冷方案。

另外，建设时应考虑节能降耗，提高制冷效率可参照如下规则：1、按需+精确制冷（缩短制冷路径）2、提高IT设备进风温度3、冷热通道隔离4、高效水冷主机5、提高冷冻水进水温度针对老旧机房的改造，有很多地方需要注意，机房内需要注意走管路由，机房外主要考虑空调外机的摆放、散热、噪音问题，外机较多且摆放困难可考虑水冷代替风冷的方案。

新建机房，且机房规模较大，需提前预留好管井位置（一般建议走廊规划成“回字形”以便于水管成环，走廊间距宜在2.5米左右），制冷中心、空调间需预留好设备基础及排水沟，天面需做好设备基础。

本文主要从空调形式及气流组织两方面来分析。

三、空调形式3.1基站空调建设方案5G基站功耗相比4G大幅增加，新增1套5G系统约需增加约7kVA~10kVA外市电，100A直流电源，350Ah蓄电池（按3h后备时长考虑）及500~1000W热负荷的配套需求。

数据中心机房建设方案之空调系统方案范本空调系统在数据中心机房的建设中起着至关重要的作用，它可以有效地控制机房的温度和湿度，确保服务器和其他设备的正常运行。

以下是一个空调系统方案的范本，供参考。

一、项目背景二、空调系统方案概述本项目拟采用冷水机组（水冷机）+冷却塔的组合方式来实现机房的空调系统。

这种方式具有以下优点：1.高效节能：冷水机组采用节能型压缩机和高效热交换器，能有效减少能耗，实现能源的高效利用。

2.可靠稳定：冷水机组采用双机组备份设计，一旦台机组出现故障，另一台可以顶替运行，确保机房始终处于正常的温度范围内。

3.精准控制：冷水机组配备先进的控制系统，能够实现对温度和湿度的精确控制，适应不同的环境变化。

三、空调系统方案详述1.冷水机组选择：根据机房的规模和负荷需求，选用适当规模的冷水机组。

机组的主要技术参数包括制冷量、制冷剂类型、额定功率、噪音水平等。

2.冷却塔选择：根据机房的热负荷计算结果，选用适当规模的冷却塔。

冷却塔的主要技术参数包括冷却剂流量、风机功率、噪音水平等。

3.冷却塔水系统设计：设计适当的水系统，包括水泵、水管道和水箱等组成部分，以确保冷却塔水的正常循环和冷却效果。

4.空调系统控制：引入先进的控制系统，能够实时监测机房的温度和湿度，并根据设定的参数进行自动调节，提供最适宜的工作环境。

5.故障预警和报警功能：空调系统应具备故障预警和报警功能，一旦出现故障或温度异常，能够及时发出警报并进行相应的处理。

6.能耗监测和能效改进：安装能耗监测设备，实时监测空调系统的能耗情况，并进行能效改进措施，以进一步提高系统的能效性能。

四、项目进度计划1.设计阶段：根据机房的规模和负荷需求，进行冷水机组和冷却塔的选择和设计，完成空调系统的方案设计，包括水系统和控制系统设计。

2.采购和安装阶段：根据设计方案，进行冷水机组、冷却塔、水泵、管道和控制系统等设备的采购和安装。

3.调试和验收阶段：安装完成后，对空调系统进行调试和测试，并进行验收，确保系统能够正常工作。

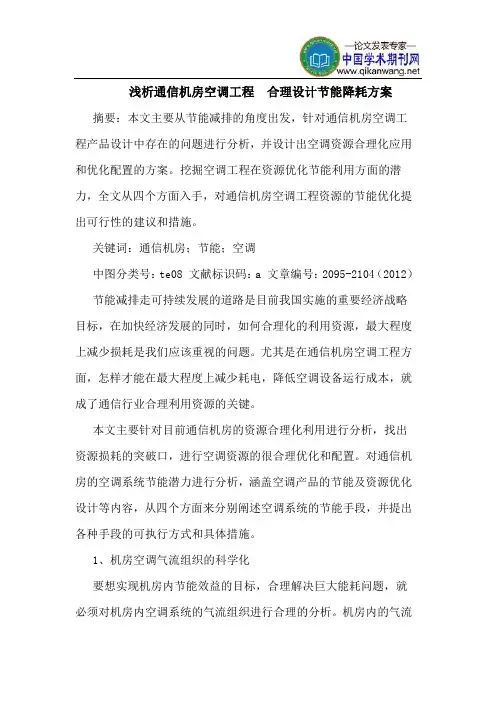

浅析通信机房空调工程合理设计节能降耗方案摘要：本文主要从节能减排的角度出发，针对通信机房空调工程产品设计中存在的问题进行分析，并设计出空调资源合理化应用和优化配置的方案。

挖掘空调工程在资源优化节能利用方面的潜力，全文从四个方面入手，对通信机房空调工程资源的节能优化提出可行性的建议和措施。

关键词：通信机房；节能；空调中图分类号：te08 文献标识码：a 文章编号：2095-2104（2012）节能减排走可持续发展的道路是目前我国实施的重要经济战略目标，在加快经济发展的同时，如何合理化的利用资源，最大程度上减少损耗是我们应该重视的问题。

尤其是在通信机房空调工程方面，怎样才能在最大程度上减少耗电，降低空调设备运行成本，就成了通信行业合理利用资源的关键。

本文主要针对目前通信机房的资源合理化利用进行分析，找出资源损耗的突破口，进行空调资源的很合理优化和配置。

对通信机房的空调系统节能潜力进行分析，涵盖空调产品的节能及资源优化设计等内容，从四个方面来分别阐述空调系统的节能手段，并提出各种手段的可执行方式和具体措施。

1、机房空调气流组织的科学化要想实现机房内节能效益的目标，合理解决巨大能耗问题，就必须对机房内空调系统的气流组织进行合理的分析。

机房内的气流组织应包括机房大环境的气流组织和通信机柜内部的气流组织，所以机房空调气流组织的科学化解决方案应立足这两方面予以考虑。

1.1机房送风方式应优先考虑地板下送风首先，在机房的送风方式上就存在着很大的问题，这也是导致资源浪费的一个重要原因。

目前通信机房规划大多数采用上走线上送风方式，而专用空调上送风方式主要采用风帽直接吹送和风管送风两种常见方式，但这两种送风方式由于造成机房内空调送风断面过大，且系统调节性能较差，不能实现机房内系统总风量的高效、合理的分配。

想要解决机房内热量分布不均匀，局部过热的问题，就要设计出科学合理的送风方式。

建议通信机房在层高满足的条件下优先采用地板下送风方式。

基于动环监控的空调精准控制节能技术方案一、方案背景自上世纪末以来，中国通信事业迅猛发展，通信行业在节能减排的企业责任下，从自身出发，进行节能降耗，在移动基站的耗电中，这其中基站主设备耗电占据51%，基站空调耗电占据46%，其他配套设备耗电3%。

从各种数据分析来看，开展节能减排工作，特别是针对基站的节能减排工作，对于提高电信的竞争力，降低单位业务成本，非常有必要。

同时，我国“十一五”规划提出，“十一五”期间单位国内生产总值能耗降低20％左右、主要污染物排放总量减少10％。

这是建设资源节约型、环境友好型社会的必然选择，是维护中华民族长远利益的必然要求。

所以，中达公司提出在目前的中达的动环监控的平台上进行扩展应用---空调精确控制。

二、基于动力环境监控系统实施空调精准控制技术的原理简介据统计，移动通信基站机房的能耗接近50％分布在空调设备上，因此，降低空调设备的能耗，是移动通信运营企业节能减排的重点之一。

当前，基站节能采用较多的方式是智能通风系统，即把温湿度合适的室外风过滤处理后引入室内，以降低房间内的温度，减少空调的工作时间，同时采用保温材料对墙体敷设，最大可能地阻断室内外热传递。

在动力环境监控系统基础上实施空调精准控制技术，即通过万能遥控器对空调数据进行采集并判断，对空调的运行状态进行控制，同时，万能遥控器也把采集到的数据上传到监控系统，为网管中心人员更精细化的管理和控制提供一种有效的手段。

系统其工作原理如下：通过模糊技术计算出机房内的权值温度,结合机房整体设定的目标温度值,利用计算机PID技术动态计算开关空调温度值，对空调运行状态进行远程控制；根据空调设备的运行状况,配以智能化的控制算法软件,优化压缩机运行周期,最终平衡空调设备供冷量与目标温度间的关系，达到冷量效率最大化,消除冷量过剩造成的电能浪费。

该技术的研究，主要基于以下几个因素：(1) 机房制冷量富裕，浪费了能源，需要精确控制空调制冷量，减少浪费；(2) 无人值守基站，要求对空调的运行状态（包括供电情况、风机运行状况、压缩机运行状况、空调工作电流）进行精密掌握。

通信机房节能增效的管理和措施摘要：本文从节能增效的涵义出发，重点从管理和技术两方面进行剖析，介绍了具体实施的措施和方法，建立节能增效的管理体制，树立节能增效的意识，提出通过技术手段进行更新、改造的建议，同时指出节能增效的注意事宜。

关键词：节能增效；空调；管理制度；工程的规划设计；变频技术近年来，移动的运营网络和用户在不断扩大，移动网络设备的运行能耗已经成为企业的重要成本支出。

因此，节能增效成为移动企业的重要研究课题。

随着5G网络的兴起、应用，新一轮的机房建设即将开始，如何实现现有机房的节能和建设节能型机房，是目前的管理者和建设维护人员应该考虑的问题。

节能增效的手段主要通过管理和技术两方面实施，本文将对通用的、值得广泛借鉴的措施进行阐述和分析。

一、节能增效的作用节能增效，顾名思义，即节约能源，增加效益。

党的十四五规划中在很多方面强调要坚持节约资源、保护环境，并将其作为基本国策，指出要坚持建设科学合理的能源资源利用体系，提高能源资源利用率。

可见节能增效不仅在企业发展建设中具有重要作用，而且在国家、社会的持续发展中也具有重要作用。

二、节能增效管理方面的措施节能增效，不是一个部门或一个人所能做好的，需要全公司的员工都来重视。

节能增效的源泉来自于加强管理，通过加强管理，并且具体落实下去，才会有较大的收效。

1、定制度定制度即把节能增效纳入到企业的管理制度中，落实责任制，制定相关的管理办法和考评手段。

事事有人管，层层有把关，把节能增效落到实际工作中去。

2、重宣传重宣传即加大宣传力度，让每位员工都了解节能增效的意义和作用。

节能增效，不仅仅为公司和员工带来效益，她还造福于子孙后代，造福于人类、国家、社会。

目前全国定制手机报的用户，一年大约节约了4万吨纸，相当于少砍了67万株20年的大树，对环保的贡献是非常大的。

3、抓源头抓源头即重视工程的规划设计。

核心机房的规划设计之初，应考虑到机房的节能设计，这是节能增效的主力，是实现节能增效的最佳途径。
