如何用Origin画应力应变曲线

若何用Origin画应力应变曲线edited by: jsphnee,2011-11-22本文是作者从小白开端一步一步学着用excel和origin作应力应变曲线的经验分享,只适于初学者,有不合错误的地方还请高手多多指教.在此也一并感激网上供给origin及excel相干技能解答的同志们.一、数据导出1.用Access打开数据库,并将OriginalData导出到excel中（97-03版,不然ori打不开）;2.打劝导出的文件和实验陈述文件（实验成果中另一个以日期定名的excel文件,Tip：为便利同一打开与存放,可将实验陈述文件复制到OriginalData的新工作表sheet中,可定名为report）;3.保管,并更改文件名,（Tip：每次更改后都点一下保管,以免程序卡逝世时丧掉数据.）4.新建以试样编号定名的sheet,有几组试样就建几个sheet;二、数据处理1.筛选各个试样的拉伸数据在OriginalData中,选中TestNo列,再点数据对象栏中的筛选.点击列标题旁的下拉箭头,消失下面左图中的对话框.撤消全选,依次选中一个TestNo后肯定,便能筛选出各次拉伸实验的数据,如上图中右边的对话框所示.（一个试样对应一个TestNo）（固然一组试样对应多个TestNo,但为后续处理的便利,小我以为此处照样一个一个筛选比较好.）2.复制LoadValue及ExtendValue值选中LoadValue及ExtendValue列,并将其复制到响应实验组的sheet中.然后按照雷同的步调依次筛选该组的各个拉伸试样的数据拷贝到该sheet中.如下图：Tip：为便利origin后期以XYXY方法进行轴分派,最好把ExtendValue列放在LoadValue列前面.于是我空出第一列以便利调剂次序,等该组试样的数据都copy完了,再依次将各ExtendValue列到前一空列即可,如下图：3.去除数据的冗余去除数据中不太正常的值,比方最后满是0的或是消失负值的,以免拉伸曲线呈闭合状.（上图中的G列的前一部分＜0的数据就应当改为正值,因为ExtendValue为负值就不太正常.）4、盘算应力应变值1）将实验陈述中试样的参数（厚度,宽度,引申标距）copy到响应的sheet中（可全放在一列便利引用）.2）运用公式算出试样横截面积.3）运用公式算第一行的应变与应力值.（绝对引用按F4）（1MPa=1N/mm2）如下图所示：4）调剂第一行应变与应力值的格局,分离为百分数与数值（四位小数）.Tip:也可只调剂前两个单元格（H2和I2）,其余单元格可用黏贴选项里的格局功效来复制H2和I2的格局,如下图：5）选中第一行的应变应力值,双击填充柄,即可将公示与格局同时填充.如下图：6）盘算其它sheet的应变应力值时更便利,只需将试样参数都复制到与第一个sheet雷同的地位上,然后拷贝第一个sheet的中第一行应变与应力值,接着选中要黏贴的单元格：右键→选择性黏贴→公式与格局即可,再双击填充柄,一步搞定.5.origin中的数据处理1)在ori中新建workbook,实时更名,最好让ori中的sheet与excel中响应试样组的sheet定名一致,以免混杂.2)在ori中空白地位右键→Add new columns,使其与excel中应变与应力值的列数一致.3)将excel 中应变值与应力值列copy到ori的列中.（假如显示#,请将列宽调大一点）.4)假如数据导入后,下面的数据有消失过剩的0,删除之.5)将本来excel中的标题行选中,右键→Set As Long Name.如图：6)将第一列和第二列的Long Name改成应力应变曲线中轴坐标想要显示的名称,并设置一二列的Units为所需显示的单位.点击左上角的单元格,选中所有列,右键→Set As → XY XY.7)然后直接点Plot→Line→Line,即可出图.8)双击坐标轴可调剂响应参数.以下几点是须要在谷歌中搜的,我一并写了出来.①想使坐标轴刻度显示在坐标轴里面,请在Title&Format里设置;②为使横坐标向下图一样顺遂地显示百分数;需双击横坐标,在Tick Labels中的Divide by填入0.01.如下图：同时要想使坐标原点只显示一个“0”,就在Scale中将From的值设为0.01.9)单击运用,肯定,即可得出一组拉伸试样的应力应变曲线.如下图：10)最后调剂线的色彩及指导框等...11)若要处理其它sheet,可直接右键sheet标签→Duplicatewithout data,然后直接拷入响应数据,并除去过剩行.如许可省去设置name.unit及列属性等操纵.（完）。

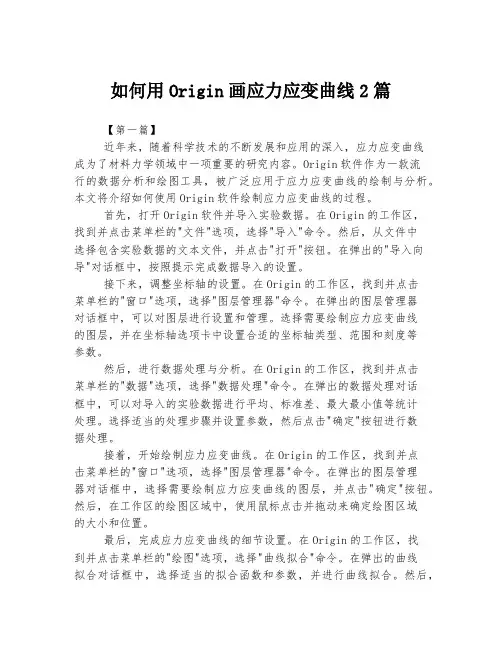

如何用Origin画应力应变曲线2篇【第一篇】近年来，随着科学技术的不断发展和应用的深入，应力应变曲线成为了材料力学领域中一项重要的研究内容。

Origin软件作为一款流行的数据分析和绘图工具，被广泛应用于应力应变曲线的绘制与分析。

本文将介绍如何使用Origin软件绘制应力应变曲线的过程。

首先，打开Origin软件并导入实验数据。

在Origin的工作区，找到并点击菜单栏的"文件"选项，选择"导入"命令。

然后，从文件中选择包含实验数据的文本文件，并点击"打开"按钮。

在弹出的"导入向导"对话框中，按照提示完成数据导入的设置。

接下来，调整坐标轴的设置。

在Origin的工作区，找到并点击菜单栏的"窗口"选项，选择"图层管理器"命令。

在弹出的图层管理器对话框中，可以对图层进行设置和管理。

选择需要绘制应力应变曲线的图层，并在坐标轴选项卡中设置合适的坐标轴类型、范围和刻度等参数。

然后，进行数据处理与分析。

在Origin的工作区，找到并点击菜单栏的"数据"选项，选择"数据处理"命令。

在弹出的数据处理对话框中，可以对导入的实验数据进行平均、标准差、最大最小值等统计处理。

选择适当的处理步骤并设置参数，然后点击"确定"按钮进行数据处理。

接着，开始绘制应力应变曲线。

在Origin的工作区，找到并点击菜单栏的"窗口"选项，选择"图层管理器"命令。

在弹出的图层管理器对话框中，选择需要绘制应力应变曲线的图层，并点击"确定"按钮。

然后，在工作区的绘图区域中，使用鼠标点击并拖动来确定绘图区域的大小和位置。

最后，完成应力应变曲线的细节设置。

在Origin的工作区，找到并点击菜单栏的"绘图"选项，选择"曲线拟合"命令。

用Origin拟合流变曲线概述流变学是研究物质在外部力作用下变形和流动行为的学科，广泛应用于聚合物、涂料、食品、药物等领域。

流变曲线是研究物质流变性质的基础，通过拟合流变曲线可以获取物质的流变学参数，从而深入了解物质的性质和行为。

Origin是一款数据分析和绘图软件，具有强大的数据处理和拟合功能。

在本文中，我们将介绍如何使用Origin软件拟合流变曲线，从而获得准确的流变学参数。

一、导入数据在使用Origin拟合流变曲线之前，首先需要导入实验数据。

可以通过以下步骤导入数据： 1. 打开Origin软件，在工作区中选择”File” -> “Import” -> “Single ASCII”，选择待导入的数据文件，点击”Open”按钮。

2. 在弹出的数据导入对话框中，根据数据的格式和分隔符选择相应的选项，并点击”Import”按钮。

二、绘制流变曲线数据导入后，我们可以开始绘制流变曲线。

按照以下步骤进行操作： 1. 在数据工作表中选择需要绘制的数据列。

2. 点击工具栏上的”Plot”按钮，在弹出的菜单中选择”Line”，即可绘制出流变曲线。

三、选择拟合函数拟合流变曲线的第一步是选择合适的拟合函数。

根据不同的实验条件和物质性质，我们可以选择不同的拟合函数。

常见的流变学拟合函数有： 1. Maxwell模型：适用于弹性物质的拟合，采用弹簧和阻尼器的并联模型。

2. Kelvin-Voigt模型：适用于粘弹性物质的拟合，采用弹簧和阻尼器的串联模型。

3. 赛克斯模型：适用于液体的拟合，采用多个Maxwell模型的级联模型。

在Origin中，选择拟合函数的步骤如下： 1. 在图层中选择流变曲线图像。

2.右键点击曲线，选择”Fit Single Peak”。

3. 在”Peak Analyzer”对话框中，选择合适的拟合函数，并进行参数的初始估计。

四、拟合流变曲线选择好拟合函数后，可以进行流变曲线的拟合了。

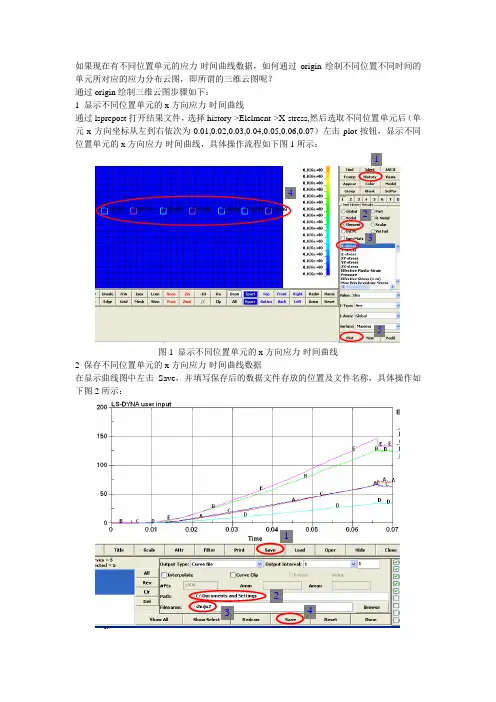

如果现在有不同位置单元的应力-时间曲线数据，如何通过origin绘制不同位置不同时间的单元所对应的应力分布云图，即所谓的三维云图呢？-通过origin绘制三维云图步骤如下：1 显示不同位置单元的x方向应力-时间曲线通过lsprepost打开结果文件，选择history->Elelment->X-stress,然后选取不同位置单元后（单元x方向坐标从左到右依次为0.01,0.02,0.03,0.04,0.05,0.06,0.07）左击plot按钮，显示不同位置单元的x方向应力-时间曲线，具体操作流程如下图1所示：14235图1 显示不同位置单元的x方向应力-时间曲线2 保存不同位置单元的x方向应力-时间曲线数据在显示曲线图中左击Save，并填写保存后的数据文件存放的位置及文件名称，具体操作如下图2所示：1234图2 保存不同位置单元的x方向应力-时间曲线数据3 将数据文件保存为txt文档，删掉里面的非数字部分并保存，如下图3所示将非文字部分删除，并保证数据没有空行图3 删除非文字部分4通过origin导入数据选择File->Import->Single ASCIT,选择保存的数据文件进行导入；5 添加不同单元x方向坐标值，并将x坐标值所在列设置为x，时间为y列，应力为z列，6将数据转换为Matrix数据，具体操作如下图6所示：左击Worksheet->Convert to Matrix->XYZ Gridding->Open Dialog,Recaculate中选择Auto，x,y,z取值范围可以通过按钮进行全部选择Colums 和Rows分别对应x,y取值数目，本例中x为单元x方向位移数量，7个（0.01到0.07），y值为时间参数数量（134个）点击ok设置完毕。

132412图6 将Worksheet 数据处理为Matrix （矩阵）7 将Matrix 数据输出为三维模型Plot->3D Surface->Colour Map Surface ，效果如下图所示：图7 不同位置-时间-应力三维云图。

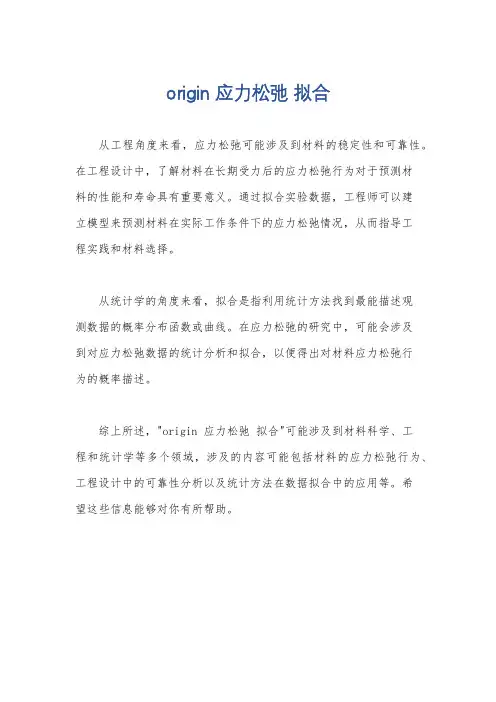

origin 应力松弛拟合
从工程角度来看，应力松弛可能涉及到材料的稳定性和可靠性。

在工程设计中，了解材料在长期受力后的应力松弛行为对于预测材
料的性能和寿命具有重要意义。

通过拟合实验数据，工程师可以建
立模型来预测材料在实际工作条件下的应力松弛情况，从而指导工
程实践和材料选择。

从统计学的角度来看，拟合是指利用统计方法找到最能描述观
测数据的概率分布函数或曲线。

在应力松弛的研究中，可能会涉及
到对应力松弛数据的统计分析和拟合，以便得出对材料应力松弛行
为的概率描述。

综上所述，"origin 应力松弛拟合"可能涉及到材料科学、工
程和统计学等多个领域，涉及的内容可能包括材料的应力松弛行为、工程设计中的可靠性分析以及统计方法在数据拟合中的应用等。

希
望这些信息能够对你有所帮助。

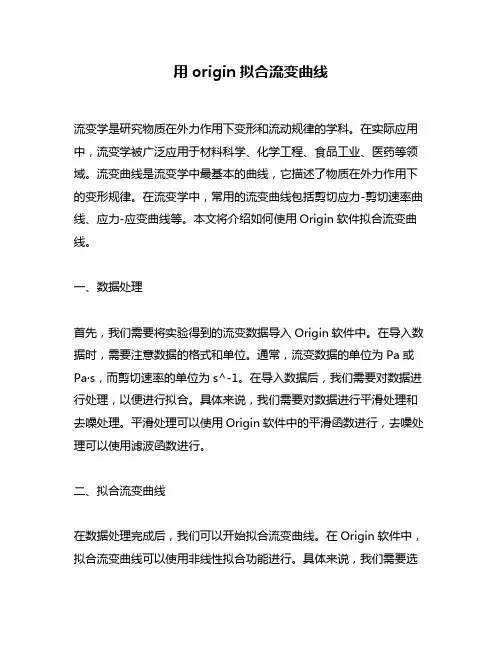

用origin拟合流变曲线流变学是研究物质在外力作用下变形和流动规律的学科。

在实际应用中，流变学被广泛应用于材料科学、化学工程、食品工业、医药等领域。

流变曲线是流变学中最基本的曲线，它描述了物质在外力作用下的变形规律。

在流变学中，常用的流变曲线包括剪切应力-剪切速率曲线、应力-应变曲线等。

本文将介绍如何使用Origin软件拟合流变曲线。

一、数据处理首先，我们需要将实验得到的流变数据导入Origin软件中。

在导入数据时，需要注意数据的格式和单位。

通常，流变数据的单位为Pa或Pa·s，而剪切速率的单位为s^-1。

在导入数据后，我们需要对数据进行处理，以便进行拟合。

具体来说，我们需要对数据进行平滑处理和去噪处理。

平滑处理可以使用Origin软件中的平滑函数进行，去噪处理可以使用滤波函数进行。

二、拟合流变曲线在数据处理完成后，我们可以开始拟合流变曲线。

在Origin软件中，拟合流变曲线可以使用非线性拟合功能进行。

具体来说，我们需要选择合适的拟合函数，并设置拟合参数的初值和范围。

常用的拟合函数包括Maxwell模型、Kelvin模型、Bingham模型等。

在选择拟合函数时，需要根据实验数据的特点进行选择。

例如，对于粘弹性流体，可以选择Maxwell模型进行拟合。

在设置拟合参数的初值和范围时，需要根据实验数据的范围进行选择。

通常，初值可以选择实验数据的平均值，范围可以选择实验数据的最大值和最小值。

在设置好拟合参数后，我们可以使用非线性拟合功能进行拟合。

拟合完成后，我们可以得到拟合曲线和拟合参数。

三、结果分析在得到拟合曲线和拟合参数后，我们可以进行结果分析。

具体来说，我们可以计算拟合曲线和实验数据之间的误差，并评估拟合结果的可靠性。

常用的误差计算方法包括均方根误差、平均绝对误差等。

在评估拟合结果的可靠性时，需要考虑拟合曲线的拟合度和拟合参数的误差范围。

四、结论在本文中，我们介绍了如何使用Origin软件拟合流变曲线。

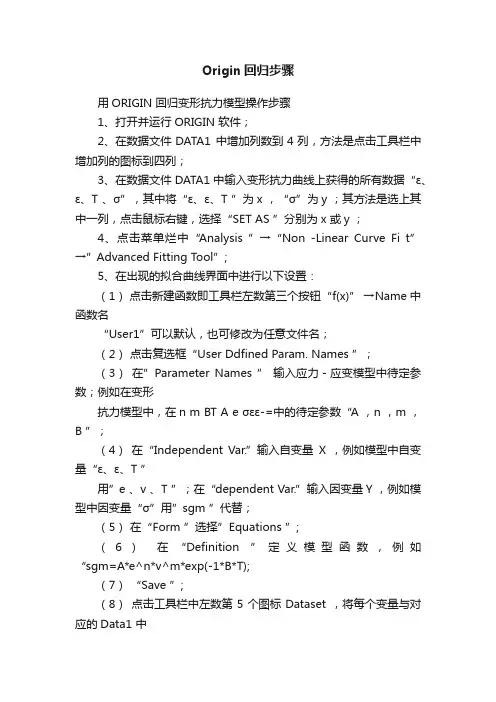

Origin回归步骤用ORIGIN 回归变形抗力模型操作步骤1、打开并运行ORIGIN 软件；2、在数据文件DATA1 中增加列数到4列，方法是点击工具栏中增加列的图标到四列；3、在数据文件DATA1中输入变形抗力曲线上获得的所有数据“ε、ε、T 、σ”，其中将“ε、ε、T ”为x ，“σ”为y ；其方法是选上其中一列，点击鼠标右键，选择“SET AS ”分别为x 或y ；4、点击菜单烂中“Analysis ”→“Non -Linear Curve Fi t” →”Advanced Fitting Tool”;5、在出现的拟合曲线界面中进行以下设置：（1）点击新建函数即工具栏左数第三个按钮“f(x)” →Name 中函数名“User1”可以默认，也可修改为任意文件名；（2）点击复选框“User Ddfined Param. Names ”；（3）在”Parameter Names ” 输入应力－应变模型中待定参数；例如在变形抗力模型中，在n m BT A e σεε-=中的待定参数“A ，n ，m ，B ”；（4）在“Independent Var.”输入自变量X ，例如模型中自变量“ε、ε、T ”用”e 、v 、T ”；在“dependent Var.”输入因变量Y ，例如模型中因变量“σ”用”sgm ”代替；（5）在“Form ”选择”Equations ”;（6）在“Definition ”定义模型函数，例如“sgm=A*e^n*v^m*exp(-1*B*T);（7）“Save ”;（8）点击工具栏中左数第5个图标Dataset ，将每个变量与对应的Data1 中的相应数据一一指派，找到数据双击即可；（9）赋初始值：工具栏中右数第二个按钮，给初始参数赋值，例如A=100；n=0.10；m=0.10；B=0.001；（10）设置拟合数据列在数据文件中，点击工具栏中最右一个图标选择“Same X as Fitting Data ”；（11）选择“action ”中“Fit ”，点击100lter ；（12）点击“Done ”完成查看结果；（13）sgm=156.435*(exp(a1*(t+273)/1000+a2))*((0.1*v)^(a3+a4*(t+2 73)/1000))*(a6*(2.5*e)^a5+(1-a6)*2.5*e)。

用ORIGIN 回归变形抗力模型操作步骤1、打开并运行ORIGIN 软件；2、在数据文件DATA1 中增加列数到4列，方法是点击工具栏中增加列的图标到四列；3、在数据文件DATA1中输入变形抗力曲线上获得的所有数据“ε、ε、T 、σ”，其中将“ε、ε、T ”为x ，“σ”为y ；其方法是选上其中一列，点击鼠标右键，选择“SET AS ”分别为x 或y ；4、点击菜单烂中“Analysis ”→“Non -Linear Curve Fi t” →”Advanced Fitting Tool”;5、在出现的拟合曲线界面中进行以下设置：（1） 点击新建函数即工具栏左数第三个按钮“f(x)” →Name 中函数名“User1”可以默认，也可修改为任意文件名；（2） 点击复选框“User Ddfined Param. Names ”；（3） 在”Parameter Names ” 输入应力－应变模型中待定参数；例如在变形抗力模型中，在n m BT A e σεε-=中的待定参数“A ，n ，m ，B ”；（4） 在“Independent Var.”输入自变量X ，例如模型中自变量“ε、ε、T ”用”e 、v 、T ”；在“dependent Var.”输入因变量Y ，例如模型中因变量“σ”用”sgm ”代替；（5） 在“Form ”选择”Equations ”;（6） 在“Definition ”定义模型函数，例如“sgm=A*e^n*v^m*exp(-1*B*T);（7） “Save ”;（8） 点击工具栏中左数第5个图标Dataset ，将每个变量与对应的Data1 中的相应数据一一指派，找到数据双击即可；（9） 赋初始值：工具栏中右数第二个按钮，给初始参数赋值，例如A=100；n=0.10；m=0.10；B=0.001；（10）设置拟合数据列在数据文件中，点击工具栏中最右一个图标选择“Same X as Fitting Data ”；（11）选择“action ”中“Fit ”，点击100lter ；（12） 点击“Done ”完成查看结果；（13）sgm=156.435*(exp(a1*(t+273)/1000+a2))*((0.1*v)^(a3+a4*(t+273)/1000))*(a6*(2.5*e)^a5+(1-a6)*2.5*e)。

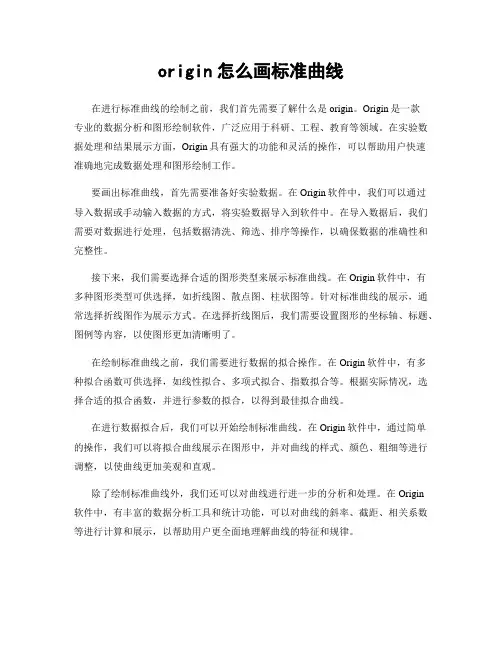

origin怎么画标准曲线在进行标准曲线的绘制之前，我们首先需要了解什么是origin。

Origin是一款专业的数据分析和图形绘制软件，广泛应用于科研、工程、教育等领域。

在实验数据处理和结果展示方面，Origin具有强大的功能和灵活的操作，可以帮助用户快速准确地完成数据处理和图形绘制工作。

要画出标准曲线，首先需要准备好实验数据。

在Origin软件中，我们可以通过导入数据或手动输入数据的方式，将实验数据导入到软件中。

在导入数据后，我们需要对数据进行处理，包括数据清洗、筛选、排序等操作，以确保数据的准确性和完整性。

接下来，我们需要选择合适的图形类型来展示标准曲线。

在Origin软件中，有多种图形类型可供选择，如折线图、散点图、柱状图等。

针对标准曲线的展示，通常选择折线图作为展示方式。

在选择折线图后，我们需要设置图形的坐标轴、标题、图例等内容，以使图形更加清晰明了。

在绘制标准曲线之前，我们需要进行数据的拟合操作。

在Origin软件中，有多种拟合函数可供选择，如线性拟合、多项式拟合、指数拟合等。

根据实际情况，选择合适的拟合函数，并进行参数的拟合，以得到最佳拟合曲线。

在进行数据拟合后，我们可以开始绘制标准曲线。

在Origin软件中，通过简单的操作，我们可以将拟合曲线展示在图形中，并对曲线的样式、颜色、粗细等进行调整，以使曲线更加美观和直观。

除了绘制标准曲线外，我们还可以对曲线进行进一步的分析和处理。

在Origin软件中，有丰富的数据分析工具和统计功能，可以对曲线的斜率、截距、相关系数等进行计算和展示，以帮助用户更全面地理解曲线的特征和规律。

综上所述，通过以上步骤，我们可以在Origin软件中画出标准曲线。

在实际操作中，我们需要熟练掌握软件的操作技巧和数据处理方法，以确保绘制出准确、清晰的标准曲线。

希望本文对您在使用Origin软件绘制标准曲线时有所帮助。

origin求应力应变曲线面积（原创版）目录1.应力应变曲线的概念2.应力应变曲线面积的计算方法3.应力应变曲线面积的物理意义4.应用实例正文1.应力应变曲线的概念应力应变曲线，又称为应力 - 应变曲线，是一种描述材料在外力作用下产生的应力和应变之间关系的曲线。

在材料科学和工程领域，应力应变曲线被广泛应用于研究材料的力学性能、弹性、塑性以及强度等特性。

2.应力应变曲线面积的计算方法计算应力应变曲线面积的方法有多种，常见的有数值积分法、梯形法和 Simpson 法等。

这里以数值积分法为例进行说明。

数值积分法是利用数学积分方法对应力应变曲线进行积分，从而求得曲线面积。

具体操作步骤如下：（1）选择积分区间：一般选取材料的弹性极限和最大应力之间的区间作为积分区间。

（2）选取积分方法：常见的积分方法有梯形法、Simpson 法等。

（3）进行积分计算：将被积函数（即应力应变曲线上的点）与积分区间代入积分公式，得到曲线面积。

3.应力应变曲线面积的物理意义应力应变曲线面积在材料力学性能分析中具有重要意义，它表示了材料在一定应力范围内的应变能力。

具体来说，面积的大小反映了材料的塑性变形能力、强度以及能量吸收能力等方面的特性。

4.应用实例应力应变曲线面积在许多工程领域都有广泛应用，如航空航天、建筑结构、汽车制造等。

以航空航天领域为例，设计人员需要根据材料的应力应变曲线面积来确定材料的使用范围，以确保航空器在飞行过程中能够承受各种外力作用，同时具有良好的塑性和韧性。

总之，计算应力应变曲线面积对于分析材料的力学性能和工程应用具有重要意义。

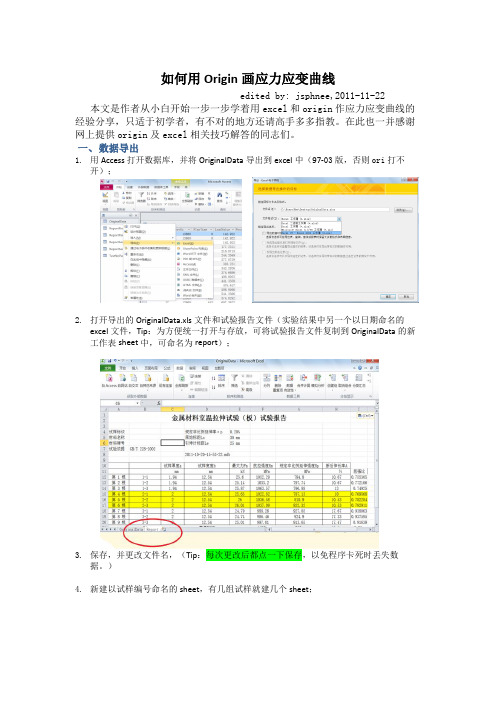

如何用Origin画应力应变曲线edited by: jsphnee,2011-11-22 本文是作者从小白开始一步一步学着用excel和origin作应力应变曲线的经验分享，只适于初学者，有不对的地方还请高手多多指教。

在此也一并感谢网上提供origin及excel相关技巧解答的同志们。

一、数据导出1.用Access打开数据库，并将OriginalData导出到excel中（97-03版，否则ori打不开）；2.打开导出的OriginalData.xls文件和试验报告文件（实验结果中另一个以日期命名的excel文件，Tip：为方便统一打开与存放，可将试验报告文件复制到OriginalData的新工作表sheet中，可命名为report）；3.保存，并更改文件名，（Tip：每次更改后都点一下保存，以免程序卡死时丢失数据。

）4.新建以试样编号命名的sheet，有几组试样就建几个sheet；二、数据处理1.筛选各个试样的拉伸数据在OriginalData中，选中TestNo列，再点数据工具栏中的筛选。

点击列标题旁的下拉箭头，出现下面左图中的对话框。

取消全选，依次选中一个TestNo后确定，便能筛选出各次拉伸试验的数据，如上图中右边的对话框所示。

（一个试样对应一个TestNo）（虽然一组试样对应多个TestNo，但为后续处理的方便，个人认为此处还是一个一个筛选比较好。

）2、复制LoadValue及ExtendValue值选中LoadValue及ExtendValue列，并将其复制到相应试验组的sheet中。

然后按照相同的步骤依次筛选该组的各个拉伸试样的数据拷贝到该sheet中。

如下图：Tip：为方便origin后期以XYXY方式进行轴分配，最好把ExtendValue列放在Load Value列前面。

于是我空出第一列以方便调整顺序，等该组试样的数据都copy完了，再依次将各ExtendValue列到前一空列即可，如下图：3、去除数据的冗余去除数据中不太正常的值，比如最后全是0的或是出现负值的，以免拉伸曲线呈闭合状。

如何用Origin画应力应变曲线edited by: jsphnee,2011-11-22本文是作者从小白开始一步一步学着用excel和origin作应力应变曲线的经验分享，只适于初学者，有不对的地方还请高手多多指教。

在此也一并感谢网上提供origin及excel相关技巧解答的同志们。

一、数据导出1.用Access打开数据库，并将OriginalData导出到excel中（97-03版，否则ori打不开）；2.打开导出的OriginalData.xls文件和试验报告文件（实验结果中另一个以日期命名的excel文件，Tip：为方便统一打开与存放，可将试验报告文件复制到OriginalData的新工作表sheet中，可命名为report）；3.保存，并更改文件名，（Tip：每次更改后都点一下保存，以免程序卡死时丢失数据。

）4.新建以试样编号命名的sheet，有几组试样就建几个sheet；二、数据处理1.筛选各个试样的拉伸数据在OriginalData中，选中TestNo列，再点数据工具栏中的筛选。

点击列标题旁的下拉箭头，出现下面左图中的对话框。

取消全选，依次选中一个TestNo后确定，便能筛选出各次拉伸试验的数据，如上图中右边的对话框所示。

（一个试样对应一个TestNo）（虽然一组试样对应多个TestNo，但为后续处理的方便，个人认为此处还是一个一个筛选比较好。

）2、复制LoadValue及ExtendValue值选中LoadValue及ExtendValue列，并将其复制到相应试验组的sheet中。

然后按照相同的步骤依次筛选该组的各个拉伸试样的数据拷贝到该sheet中。

如下图：Tip：为方便origin后期以XYXY方式进行轴分配，最好把ExtendValue列放在LoadValue列前面。

于是我空出第一列以方便调整顺序，等该组试样的数据都copy完了，再依次将各ExtendValue列到前一空列即可，如下图：3、去除数据的冗余去除数据中不太正常的值，比如最后全是0的或是出现负值的，以免拉伸曲线呈闭合状。

origin数据拟合成曲线
Origin数据拟合成曲线的步骤如下：
1. 打开Origin软件，导入数据。

在菜单栏上选择“File”->“Import Data”->“From File”，然后选择数据文件导入。

2. 将数据添加到表格中。

在菜单栏上选择“File”->“New”->“Worksheet”，将数据添加到新的工作表中。

3. 选择数据列，然后在工具栏上选择“Plot”->“Line”，将数据绘制成散点图。

4. 在散点图上右键单击，选择“Add Trendline”->“Linear”，添加线性拟合线。

5. 在弹出的“Linear Fit”对话框中，设置拟合参数，如截距、斜率等，然后点击“OK”。

6. 拟合线将自动添加到散点图中，可以根据需要调整线条样式和颜色等属性。

需要注意的是，Origin提供了多种拟合函数和参数估计方法，可以根据实际需要选择适合的拟合函数和方法。

同时，在拟合过程中需要注意数据的异常值和缺失值等可能影响拟合结果的因素。

"Origin 应力应变曲线" 的描述可能涉及到Origin 软件与应力-应变曲线（Stress-Strain Curve）的图表绘制。

Origin 是一种科学数据分析和图形绘制软件，广泛用于研究、实验室工作和工程领域。

应力-应变曲线通常用于描述材料在受力时的变形行为。

这种曲线显示了应力（Stress）与应变（Strain）之间的关系，是材料力学性能的重要指标。

通常，应力-应变曲线可以分为弹性阶段、屈服点、塑性阶段和断裂点等不同的阶段。

以下是使用Origin 绘制应力-应变曲线的一般步骤：
1.导入数据：
•在Origin 中，首先需要导入实验测得的应力-应变数据。

这可以是从实验设备、测试仪器或其他数据源中获取的。

2.创建工作表：
•在Origin 中，创建一个工作表，并将导入的数据放入工作表中。

3.绘制图表：
•使用Origin 的图表绘制工具，选择应力和应变的列作为X 轴和Y 轴数据。

通常，应变数据是X 轴，应力数据是Y 轴。

4.添加标签和图例：
•添加图表标题、坐标轴标签以及图例，以使图表更具可读性和信息性。

5.自定义图表样式：
•根据需要，可以自定义图表的样式，包括线型、颜色、标记等。

6.分析数据：
•使用Origin 的数据分析工具，对应力-应变曲线进行进一步的分析，例如找到屈服点、计算材料的弹性模量等。

7.保存和导出：
•最后，将生成的图表保存为Origin 项目文件或导出为图像文件，以便分享或用于文档。

origin求应力应变曲线面积1. 引言在材料科学领域，应力应变曲线面积是一个重要概念，用于描述材料在受力过程中的物理行为和性能。

通过分析应力应变曲线面积，我们可以深入了解材料的强度、延展性和韧性等特性。

本文将从简单到复杂，由浅入深地探讨origin求应力应变曲线面积。

2. 应力应变曲线面积的意义应力应变曲线面积是指应力应变曲线下的面积，这个面积可以用来评估材料的力学性能。

在材料的拉伸过程中，应力应变曲线呈现出不同的阶段，包括线性阶段、屈服阶段、塑性阶段等。

通过计算应力应变曲线下的面积，可以得到各个阶段的能量消耗和变形程度。

这个面积越大，代表材料在受力过程中吸收了更多的能量，具有更好的延展性和韧性。

3. 简单理解应力应变曲线面积要理解应力应变曲线面积，我们可以将其简化为两个概念：强度和延展性。

强度指材料能够承受的最大应力，常用的强度指标包括屈服强度和抗拉强度。

延展性则是指材料在受力过程中能够发生的变形程度，可以通过计算应变值来衡量。

4. 深入分析应力应变曲线面积在深入分析应力应变曲线面积之前，我们先了解一些基本概念。

首先是应力，它是单位面积上的力，可以得出公式：应力=力/面积。

其次是应变，它是材料在受力下的变形程度，可以得出公式：应变=位移/长度。

应力应变曲线是应力和应变之间的关系曲线，通常呈现非线性的特征。

在应力应变曲线中，我们可以观察到三个主要阶段：线性阶段、屈服阶段和塑性阶段。

在线性阶段，曲线呈直线，表明应力和应变呈线性关系，材料具有良好的弹性恢复能力。

屈服阶段是曲线的拐点，表明材料开始发生可逆性的塑性变形。

塑性阶段是曲线的后半部分，表明材料出现不可逆的塑性变形，这个阶段的斜率更低，代表了材料的延展性。

需要注意的是，应力应变曲线面积并不仅仅由这三个阶段决定，还受到多种因素的影响，如材料的组织结构、温度、应力速率等。

在进行应力应变曲线面积的计算和分析时，需要综合考虑这些因素，以得出准确且可靠的结果。
