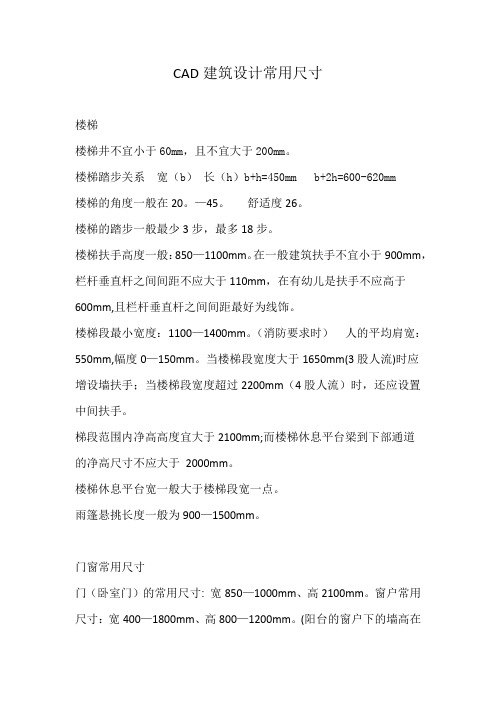

CAD建筑设计常用尺寸楼梯楼梯井不宜小于60mm，且不宜大于200mm。
楼梯踏步关系宽（b）长（h）b+h=450mm b+2h=600-620mm楼梯的角度一般在20。
—45。
舒适度26。
楼梯的踏步一般最少3步，最多18步。
楼梯扶手高度一般：850—1100mm。
在一般建筑扶手不宜小于900mm，栏杆垂直杆之间间距不应大于110mm，在有幼儿是扶手不应高于600mm,且栏杆垂直杆之间间距最好为线饰。
楼梯段最小宽度：1100—1400mm。
（消防要求时）人的平均肩宽：550mm,幅度0—150mm。
当楼梯段宽度大于1650mm(3股人流)时应增设墙扶手；当楼梯段宽度超过2200mm（4股人流）时，还应设置中间扶手。
梯段范围内净高高度宜大于2100mm;而楼梯休息平台梁到下部通道的净高尺寸不应大于2000mm。
楼梯休息平台宽一般大于楼梯段宽一点。
雨篷悬挑长度一般为900—1500mm。
门窗常用尺寸门（卧室门）的常用尺寸: 宽850—1000mm、高2100mm。
窗户常用尺寸：宽400—1800mm、高800—1200mm。
(阳台的窗户下的墙高在多层时不小于1050，高层不小于1100，如果没有这么高时，下面要用安全玻璃（钢化夹胶玻璃）)。
窗户高超过1500时要设亮子。
室外常用尺寸踢脚一般高度:80—200mm墙裙高：800—1500mm。
(900mm用的最多)女儿墙净高：1050mm（多层）、1100mm（高层）1%—2%就是材料找坡（建筑找坡） 2.5%—3%就是结构找坡上人孔一般尺寸：700*800散水的宽度一般不小于600mm，且最少要比屋顶出檐宽度大150—200mm，坡度3%——5%，外缘一般高出室外地面20—50mm，每隔6m左右设伸缩缝一道，缝宽20mm。
泛水的高度要等于大于250。
房屋设备常用尺寸厨房平台一般宽度：550—600mm。
卫生间平台一般宽度：530mm。
CAD室内设计基本尺寸室内设计基本尺寸（单位：毫米）衣柜：平开门（深度）：500-550，柜门宽度：400-500，推拉门（深度）：600-650，推拉门（移门）宽度：750-1000，高度：1900-2400鞋柜（平级）：深度：300-350，斜插式深度：280-300，柜门：300-500酒水柜：深度：300-350，柜门：300-500（每一格高度300-400）客厅电视柜：深度：400-450，高度：300-400卧室电视柜：深度：450-600，高度：600-700单人床：宽度：900，1050，1200；长度：1800，1860，2000，2100双人床：宽度：1350，1500，1800，；长度：1800，1860，2000，2100圆床：直径：1860，2125，2424（常用）室内门：宽度：800-950，医院120：高度：1900，2000，2100，2200，2400，厚度：42~45；厕所、厨房门：宽度：800-900；高度：1900，2000，2100窗帘盒：高度：120-180；深度：单层布：120，双层布：160-180（实际尺寸）沙发：单人式：长度：800-950；深度：850-900；坐垫高：350-420；背高：700-900；双人式：长度：1260-1500；深度：800-900三人式：长度：1750-1960；深度：800-900四人式：长度：2320-2520；深度：800-900茶几：小型，长方形：长度：600-750，宽度：450-600，高度：380-500（380最佳）；中型：长方形：长度：1200-1350；宽度：380-500或者600-750；正方形：长度：750-900，高度：430-500；大型：长方形：长度：1500-1800，宽度：600-800，高度：330-420（330最佳）；圆形：直径：750，900，1050，1200；高度：330-420方形：宽度：900，1050，1200，1350，1500；高度330-420书桌：固定式：深度：450-700（500最佳），高度：750活动式：深度：500-800，高度：750-780书桌下缘离地至少580；长度：最少900（1500-1800最佳）书柜：深度：300-380，柜门：300~500餐桌：高度：750-780（一般），西式高度：680-720，一般方桌宽度：1200，900，750长方桌宽度：800，900，1050，1200；长度：1500，165，1800，2100，2400圆桌：直径：900，1200，1350，1500，1800书架：深度：250-400（每一格），长度：600-1200；下大上小型下方深度350-450，高度800-900活动未及哦顶高柜：深度：450，高度：1800-2000木隔间墙厚：60-100；内角材排距：长度（450-600）*900洗衣机：600*600；淋浴房：900*900。
室内常规尺寸
一、三层标注：
1、逐点标注
2、中轴线标注
3、总标注
二、室内常规尺寸
1、厨房：
1）吊柜与操作台之间的距离应该是600
2）在厨房两面相对的墙边都摆放各种家具和电器，中间就该留下1200的距离才不会影响人的通行及做家务
3）如果中间再站一个人，要留出1500
4）吊柜应该装在离地1450-1500高的地方
5）橱柜的宽度一般在500-550之间
2、卫生间：
1）浴缸长度：一般有三种：1220、1520、1680
宽：720 高：450
2）坐便器：750*350
3）淋浴器的高：2100
4）化妆台：长1350 宽450
5）洗脸盆：550*410
3、餐厅：
1）餐桌高：750-790
2）餐椅高：450-500
3）圆桌直径：二人：500 三人：800 四人：900 五人：1100 六人：1100-1250 八人：1300 十人：1500 十二人：1800
4）方餐桌尺寸：二人：700*850 四人：1350*850 八人：2250*850
5）餐桌转盘直径：700-800
4、卧室：
1）双人主卧室标准面积是12平方米
2）双开门衣柜：1200*600
3）两张并排摆放的床中间应留出900的距离
4）衣柜与床的距离应该是900
5）衣柜应该有2400高，（长一些的衣物空间有1600，换季衣物空间有800）
5、客厅
1）长沙发与前面的茶几之间的距离应该有300
2）电视组合柜的尺寸是2000*500*180
3）沙发与电视机之间应该留出3000的距离
4）如果客厅位于房间的中央，后面留一个走道空间，应该宽1000-1200。
cad图纸尺寸标准CAD 图纸尺寸标准在工程设计、建筑施工、机械制造等众多领域，CAD（计算机辅助设计）技术的应用越来越广泛。
而 CAD 图纸作为设计成果的重要呈现形式，其尺寸标准的规范与统一至关重要。
这不仅关系到设计信息的准确传达，还直接影响到后续的生产制造、施工安装等环节。
CAD 图纸的尺寸标准通常是由国际标准组织（ISO）或各个国家的相关标准机构制定的。
在我国，常用的 CAD 图纸尺寸标准主要遵循国家标准 GB/T 14689-2008。
标准的 CAD 图纸尺寸有着严格的规定。
常见的基本幅面包括 A0、A1、A2、A3、A4 等。
A0 图纸的尺寸为 841mm×1189mm，A1 图纸的尺寸为 594mm×841mm，A2 图纸的尺寸为 420mm×594mm，A3 图纸的尺寸为 297mm×420mm，A4 图纸的尺寸为 210mm×297mm。
这些尺寸之间存在着一定的比例关系，即沿长边对折后得到下一个较小的幅面尺寸。
在实际应用中，选择合适的图纸幅面是非常重要的。
一般来说，应根据设计内容的复杂程度、图形的大小以及比例等因素来确定。
如果图形较小且简单，使用 A4 图纸可能就足够了；而对于大型的、复杂的设计项目，可能需要用到 A0 或 A1 这样较大的幅面。
除了基本幅面，CAD 图纸还有加长幅面的规定。
当基本幅面不能满足绘图需求时，可以采用加长幅面。
但加长幅面的尺寸必须是基本幅面短边的整数倍，并且要按照规定的顺序进行加长。
在 CAD 图纸中，图框的尺寸和格式也有明确的要求。
图框线分为内外两部分，外框线的宽度通常比内框线宽。
图框的右下角通常会有标题栏，用于填写图纸的名称、编号、比例、设计者等相关信息。
图纸的比例也是 CAD 绘图中需要重点关注的一个方面。
比例的选择应根据图形的大小和复杂程度，以及图纸幅面的大小来确定。
常见的比例有 1:1、1:2、1:5、1:10、1:20 等。
CAD中室内设计的一般尺寸要求鞋柜：长一般在1200mm较适宜。
宽为300——350mm。
即长*宽=1200*（300——350）。
深为800——900mm。
（含台面的高度）。
带有弧形的则后边有100mm宽，然后再有弧度。
踏踏垫：（进门处）长为1200mm，宽为800mm。
即长*宽=1200*800。
厨房：面积最少为长2000mm，宽为1800mm.。
即长*宽=2000*1800 操作台：宽一般在550——600mm较适宜。
长根据厨房间的长度而定。
深度一般在 750——800mm，操作台面的厚度为30mm，单个橱柜的宽为400mm，橱柜踢角线深为80——100mm,下橱柜距上橱柜的距离为600mm，上橱柜的深度为700mm。
冰箱：长为600mm,宽为600mm。
即长*宽=600*600。
餐厅餐桌一般餐桌要有900mm宽，两旁都应留有850mm的自由空间来摆放椅子和过身，因此需要总宽度为2600mm。
如果使用800mm宽的餐桌，最少也要在2400mm，餐椅拉出后与最近的橱柜的距离为60mm，与炉灶距离为750mm，从餐桌的一端到最近的橱柜就有900mm的距离，而与炉灶应有1000—1200mm。
餐桌旁放置的贮藏柜与餐桌的距离要大于760mm。
三人就餐区合适的面积为6平方米，四人为8——9平方米，六人为12平方米，餐桌高为730——760mm，餐桌家具高度尺寸标准为700mm,720mm,740mm,760mm四人规格，椅凳尺寸为400mm,420mm,440mm三个规格。
水槽和灶之间绝对需要保持80mm,100mm更好，工作台面和壁柜底端距离要不低于500mm。
即下橱柜距上橱柜的距离为500——600mm。
卫生间脸盆脸盆的安装高度为800——840mm。
脸盆的台面宽一般为500——600mm为宜，长度根据房间内的长度而定。
脸盆可外加活动柜，活动柜可与脸盆的台面连为一体，也有单体的，有外弧形的，也有内弧形的。
cad制图规范CAD制图规范是指在使用计算机辅助设计软件进行制图时应遵守的标准和要求。
遵守制图规范可以提高绘图效率、保证图纸质量、减少错误。
下面介绍一些常见的CAD制图规范和要求。
1. 图纸设置1.1 最常用的图纸尺寸是A4（210mm×297mm），在图纸边界留出2cm的空白区域。
1.2 图纸比例一般选择1:1，特殊情况下比例可以根据实际需要进行调整。
1.3 图纸应设置标准的标题栏，包括项目名称、图号、版本号、作者、日期等信息。
2. 绘图要求2.1 绘图界限应根据需要合理设置，不应过度拖长图纸。
2.2 绘图时应使用图层，根据不同元素的属性设置不同的图层，如实线、虚线、填充等。
2.3 绘图时应使用标准字体，如宋体、仿宋等，字体大小应根据需要合理调整。
2.4 绘图时要注意元素的对齐和对称，如线条、文字等要在合适位置对齐。
3. 绘图内容3.1 绘图内容应简洁明了，不要过度细节化，只保留必要的信息。
3.2 绘图应符合工程规范和标准，如符合国家标准、行业标准等。
3.3 绘图中的文字应能清晰辨认，字体大小应适中，且与图纸比例协调。
3.4 绘图中的图形应准确无误，要确保各线段和角度精确。
4. 图块和图例4.1 图块是一种可以重复使用的图形元素，可以提高绘图效率。
在制图时应尽量使用图块。
4.2 图例是一种用于解释图纸中符号或图形含义的说明，应清晰明了，符合工程规范要求。
5. 标注和尺寸5.1 绘图时应标注出关键尺寸，如长度、宽度、半径等，以确保图纸上的尺寸是准确可靠的。
5.2 尺寸标注应符合工程规范，标注线不应与几何图形重合，标注文字应清晰易读。
5.3 标注箭头应指向被标注要素，以便于理解图纸中各个元素之间的关系。
以上是关于CAD制图规范的一些基本要求，具体规范可以根据不同行业和工程要求进行调整和补充。
遵守这些规范可以提高CAD制图的质量和效率，减少错误和疏漏，保障设计的准确性和可靠性。
CAD 绘图常用尺寸1. 家具设计的基本尺寸（单位：厘米） 衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65 矮柜：深度：35~45，柜门宽度：30-60床头柜：高50-70， 宽50-80 电视柜：深度：45-60，高度：60-70 床：单人床：宽度：90，105，120；长度：180，186，200，210 双人床：宽度：135，150，180；长度180，186，200，210 圆床： 直径：186，212.5，242.4（常用） 门：室内门：宽度：80-95， 厕所、厨房门：宽度：80，90；高度：190，200，210推拉门：75~150，高度：190~240 窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸） 沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90 双人式：长度：126-150；深度：80-90 三人式：长度：175-196；深度：80-90 四人式：长度：232-252；深度80-90 茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳） 中型，长方形：长度120-135；宽度38-50或者60-75 正方形： 长度75-90，高度43-50 大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳） 圆形：直径75，90，105，120；高度：33-42 方形：宽度90，105，120，135，150；高度33-42 书桌：固定式：深度45-70（60最佳），高度75 活动式：深度65-80，高度75-78 书桌下缘离地至少58；长度：最少90（150-180最佳） 餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75； 长方桌宽度80，90，105，120；长度150，165，180，210，240 圆桌：直径90，120，135，150，180 书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90 活动未及顶高柜：深度45，高度180-200 木隔间墙厚：6-10；内角材排距：长度（45-60）*90 2. 室内常用尺寸： _ 墙面尺寸 (1)踢脚板高；80—200mm。
01、沙发尺寸：一般深度800~900、坐位高350~420、背高700~900单人式：长度：800-950，深度：850-900 坐垫高：350-420；背高：70-90双人式：长度：1260-1500；深度：800-900三人式：长度：1750-1960；深度：800-900四人式：长度：2320-2520；深度：800-90002、茶几尺寸：茶几高度一般在330~420，但边角茶几有时稍高一些，为430~50003、沙发和茶几之间的距离一般控制在300比较合适04、一般电视机和沙发之间最短距离控制在300005、放置台式电视机的柜台高度，一般控制在400到1200之间06、液晶电视机壁挂高度一般控制在电视机屏幕的中心点和观看电视时的视线平行，一般在1100，常规控制在1000-1500餐厅尺寸篇（单位：mm）一、餐桌尺寸圆桌直径：二人500、三人800、四人900、五人1100、六人1200（前几种规格圆桌人均占有弧长为600－800，以满负荷使用计算，一般固定其尺寸来使用）八人1300-1400，十人1500-l600，十二人1800-2000（此类推下去规格，人均占弧长控制在500-550，考虑非满负荷使用状况（餐桌转盘直径；700—800）方桌尺寸: 此只探讨长条方桌，因正方方桌可通过长条方桌来推算其所需尺寸：一般短边控制在800－850，长边则按人均占有计算：控制在550-700，接近700为佳。
二、餐桌一般高：750—790，餐椅一般高；450—500mm三、酒吧台高一般：900—l050，宽500，酒吧凳高；600一750四、餐厅走道宽度控制：主通道宽度：1200—1300最小通道宽：600—900五、餐桌离墙一般800（这个距离是包括把椅子拉出来，以及能使就餐的人方便活动的最小距离）卧室尺寸篇（单位：mm）单人床：宽900、1050、1200；长1800、1860、2000、2100；高350~450双人床：宽1350、1500、1800，长、高同上圆床：直径1860、2125、2424矮柜：厚度350~450、柜门宽度300~600、高度根据实际情况衣柜：厚度550~650mm、柜门宽度400~650、高度根据实际情况书房尺寸篇（单位：mm）01、书桌：固定式：深度450-700（60最佳），高度750活动式：深度650-800，高度750-78002、书桌下缘离地至少58；长度：最少90（150-180最佳）03、书柜：深度250~400，下柜高度800~900为宜01、橱柜底柜一般高度在890~920之间；宽度在400~600之间，现在标准是60002、底柜与吊柜之间一般留600间隙，而抽油烟机与灶的距离一般控制在600~800左右。
CAD室内设计的常用尺寸（单位：厘米）1、衣橱：深度：一般600~650mm；推拉门：70omm，衣橱门宽度：400~650mm2、鞋柜：长一般在1200mm较适宜。
宽为300——350mm。
即长*宽=1200mm*（300——350mm）。
深为800——900mm。
（含台面的高度）。
带有弧形的则后边有100mm宽，然后再有弧度。
3、酒柜通常高度不要超过1米8，太高，则拿酒不方便。
每层高度在300-40omm之间，厚度通常在300mm左右。
酒柜通常分两个部分，一部分是底柜，高度通常在600mm左右，厚度500mm左右。
上柜则高度不超过2000，厚度不超过350mm.酒柜和吧台之间的距离通常要保证在900mm以上4、榻榻米一般的长度：1.7米、1.8米、1.9米、2米。
宽度：80公分、90公分、98公分。
榻榻米标准厚度：3.5厘米、4厘米、5.5厘米。
5、踏踏垫：（进门处）长为1200mm，宽为800mm。
长*宽=1200*800mm。
6、厨房吊柜：台面距吊柜的中间距离为50～60cm，按照正常吊柜上端到吊顶5CM的距离(留做安装挂件施工尺寸)，若装修吊顶高度为240CM,吊柜高度78～91cm，地柜加台面的高度为85cm左右，则计算出来吊柜与台面直接的距离为60～73cm，吊柜的深度一般都是33cm到35cm之间7、厨房案板宽度：一般为500——600mm8、水槽和灶之间绝对需要保持80mm,100mm更好，工作台面和壁柜底端距离要不低于500mm。
即下橱柜距上橱柜的距离为500——600mm。
9、脸盆脸盆的安装高度为800——840mm。
脸盆的台面宽一般为500——600mm为宜，长度根据房间内的长度而定。
脸盆可外加活动柜，活动柜可与脸盆的台面连为一体，也有单体的，有外弧形的，也有内弧形的。
单体活动柜的规格有：宽300mm，深为1250mm、宽300mm，深为840mm、宽40mm，深为760mm、（带有圆弧），400*380*1000mm、400*380*1600mm、400*350*1500mm400*380*600mm、400*380*700mm。
CAD常用的尺寸数据在装饰工程设计时，必然要考虑室空间、家具设等与人体尺度的关系问题，为了方便装饰室设计，这里介绍一些常用的尺寸数据。
1、墙面尺寸(1)踢脚板高；80—200mm。
(2)墙裙高：800—1500mm。
(3)挂镜线高：1600—1800mm(画中心距地面高度)。
2、餐厅(1) 餐桌高：750—790mm。
(2) 餐椅高；450—500mm。
(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人1500mm，十二人1800mm。
(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，(5) 餐桌转盘直径；700—800mm。
(6) 餐桌间距：(其中座椅占500mm)应大于500mm。
(7) 主通道宽：1200—1300mm。
(8) 部工作道宽：600—900mm。
(9) 酒吧台高：900—l050mm，宽500mm。
(10) 酒吧凳高；600一750mm。
3．商场营业厅(1)单边双人走道宽：1600mm。
(2)双边双人走道宽：2000mm。
(3)双边三人走道宽：2300mm。
(4)双边四人走道宽；3000mm。
(5)营业员柜台走道宽：800mm。
(6)营业员货柜台：厚600mm，高：800—l 000mm。
(7)单*背立货架：厚300—500mm，高：1800—2300mm。
(8)双*背立货架；厚；600—800mm，高：1800—2300mm(9)小商品橱窗：厚：500—800mm，高：400—1200mm。
(10)列地台高：400—800mm。
(11)敞开式货架：400—600mm。
(12)放射式售货架：直径2000mm。
(13)收款台：长：1600mm，宽：600mm4．饭店客房(1)标准面积：大：25平方米，中：16—18平方米，小：16平方米。
CAD常用尺寸1.门一般的净口尺寸是900*2100 这样成活以后可以达到850*2000左右比较接近标准门.2.窗户一般卧室的我量的较多的是1500*1500左右还有1700*1400和1700*1700的.这个主要是看地理环境采光是否良好,如果良好的话可能窗户就稍微小点不好的话可能就要大点了.3.客厅的如果是飘窗的话大概宽度可能和客厅的宽度差不多.而高度一般都是比房间的举架低500-600左右.上面260左右下面300左右.4.阳台的宽度一般为1000-1200之间吧比较常见,长度应该和客厅或者餐厅的是一样的.常用尺寸及知识1、墙面尺寸(1)踢脚板高；80—200mm。
(2)墙裙高：800—1500mm。
(3)挂镜线高：1600—1800(画中心距地面高度)mm。
2．餐厅(1) 餐桌高：750—790mm。
(2) 餐椅高；450—500mm。
(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。
(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，(5) 餐桌转盘直径；700—800mm。
餐桌间距：(其中座椅占500mm)应大于500mm。
(7) 主通道宽：1200—1300mm。
内部工作道宽：600—900mm。
(9) 酒吧台高：900—l050mm，宽500mm。
(10) 酒吧凳高；600一750mm。
3．商场营业厅(1)单边双人走道宽：1600mm。
(2)双边双人走道宽：2000mm。
(3)双边三人走道宽：2300mm。
(4)双边四人走道宽；3000mm。
(5)营业员柜台走道宽：800mm。
营业员货柜台：厚600mm，高：800—l 000mm。
(7)单*背立货架：厚300—500mm，高：1800—2300mm。
双*背立货架；厚；600—800mm，高：1800—2300mm(9)小商品橱窗：厚：500—800mm，高：400—1200mm。
(10)陈列地台高：400—800mm。
(11)敞开式货架：400—600mm。
(12)放射式售货架：直径2000mm。
(13)收款台：长：1600mm，宽：600mm4．饭店客房(1)标准面积：大：25平方米，中：16—18平方米，小：16平方米。
(2)床：高：400—450mm，床*高：850—950mm。
(3)床头柜：高500—700mm；宽：500—800mm。
(4)写字台：长；1100—1500mm；宽450—600mml高700—750mm。
(5)行李台，长9l0—1070mm宽500mm高400mm。
衣柜：宽：800—1200mm高1600—2000mm深500mm。
(7)沙发：宽：600一800mm高：350—400mm*背高1000mm衣架高：1700—1900mm。
5．卫生间(1)卫生间面积；3—5平方米。
(2)浴缸长度；一般有三种1220、1520、1680mm；宽；720mm，高450mm。
(3)坐便；750×350(mm)。
(4)冲洗器：690×350(mm)。
(5)盟洗盆：550×410(mm)。
淋浴器高：2100mm。
(7)化妆台；长：1350mm；宽450 mm。
6．会议室(1)中心会议室客容量：会议桌边长600(mm)。
(2)环式高级会议室客容量；环形内线长700—l 000mm。
(3)环式会议室服务通道宽：600—800mm。
7．交通空间(1)楼梯间休息平台净空：等于或大于2100mm。
(2)楼梯跑道净空：等于或大于2300mm。
(3)客房走廊高；等于或大于2400mm。
(4)两侧设座的综合式走廊宽度等于或大于2500mm。
(5)楼梯扶手高；850—1100mm。
门的常用尺寸：宽：850—1000mm。
(7)宙的常用尺寸；宽；400—1800mm，(不包括组合式窗子)窗台高；800—1200mm。
8．灯具(1)大吊灯最小高度：2400mm。
(2)壁灯高：1500—1800mm。
(3)反光灯槽最小直径：等于或大于灯管直径两倍。
(4)壁式床头灯高：1200—1400mm。
(5)照明开关高：1000mm。
9．办公家具(1)办公桌：长：1200—1600mm：宽：500—650mm 5高；700—800mm。
(2)办公椅：高；400—450mm长×宽：450×450(mm)。
(3)沙发：宽：600—800mm；高：350—400mm；*背面：1000mm。
(4)茶几；前置型：900×400×400(高)( mm)；中心型：900x 900×400(mm)、700×700×400(mm)；左右型：600×400×400(mm)。
(5)书柜：高：1800mm，宽：1200—1500mm；深：450—500mm。
书架：高：1800mm 6宽：1000—1300mm ；深：350—450mmＣＡＤ家具尺寸家具尺寸衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240 厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90 双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚板高；80—200mm。
(2)墙裙高：800—1500mm。
(3)挂镜线高：1600—1800(画中心距地面高度)mm。
2．餐厅(1) 餐桌高：750—790mm。
(2) 餐椅高；450—500mm。
(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。
(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，(5) 餐桌转盘直径；700—800mm。
(6) 餐桌间距：(其中座椅占500mm)应大于500mm。
(7) 主通道宽：1200—1300mm。
(8) 内部工作道宽：600—900mm。
(9) 酒吧台高：900—l050mm，宽500mm。
(10) 酒吧凳高；600一750mm。
3．商场营业厅(1)单边双人走道宽：1600mm。
(2)双边双人走道宽：2000mm。
(6)淋浴器高：2100mm。
(7)化妆台；长：1350mm；宽450 mm。
．会议室(1)中心会议室客容量：会议桌边长600(mm)。
(2)环式高级会议室客容量；环形内线长700—l 000mm。
(3)环式会议室服务通道宽：600—800mm。
7．交通空间(1)楼梯间休息平台净空：等于或大于2100mm。
(2)楼梯跑道净空：等于或大于2300mm。
(3)客房走廊高；等于或大于2400mm。
(4)两侧设座的综合式走廊宽度等于或大于2500mm。
(5)楼梯扶手高；850—1100mm。
(6)门的常用尺寸：宽：850—1000mm。
(7)宙的常用尺寸；宽；400—1800mm，(不包括组合式窗子)(8)窗台高；800—1200mm。
8．灯具(1)大吊灯最小高度：2400mm。
(2)壁灯高：1500—1800mm。
(3)反光灯槽最小直径：等于或大于灯管直径两倍。
(4)壁式床头灯高：1200—1400mm。
(5)照明开关高：1000mm。
9．办公家具(1)办公桌：长：1200—1600mm：宽：500—650mm 5高；700—800mm。
(2)办公椅：高；400—450mm长×宽：450×450(mm)。
(3)沙发：宽：600—800mm；高：350—400mm；靠背面：1000mm。
(4)茶几；前置型：900×400×400(高)( mm)；中心型：900x900×400(mm)、700×700×400(mm)；左右型：600×400×400(mm)。
(5)书柜：高：1800mm，宽：1200—1500mm；深：450(6)淋浴器高：2100mm。
(7)化妆台；长：1350mm；宽450 mm。
6．会议室(1)中心会议室客容量：会议桌边长600(mm)。
(2)环式高级会议室客容量；环形内线长700—l 000mm。
(3)环式会议室服务通道宽：600—800mm。
7．交通空间(1)楼梯间休息平台净空：等于或大于2100mm。
(2)楼梯跑道净空：等于或大于2300mm。
(3)客房走廊高；等于或大于2400mm。
(4)两侧设座的综合式走廊宽度等于或大于2500mm。
