CAD 室内常用尺寸

室内设计cad制图标准室内设计cad制图标准(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。

B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2.每张图纸须编制图名、图号、比例、时间。

3.打印图纸按需要，比例出图。

(二)、常用制图方式一、常用比例1:1，1:2，1:3，1:4，1:5，1:6，1:10，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:500二、线型1.粗实线:0.3mm1)平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2)室内外立面图的轮廓。

3)建筑装饰构造详图的建筑物表面线。

2.中实线:0.15-0.18mm1)平、剖面图中被剖切的次要建筑构造的轮廓线。

2)室内外平顶、立、剖面图中建筑构配件的轮廓线。

3)建筑装饰构造详图及构配件详图中一般轮廓线。

3.细实线:0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4.细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。

2)建筑构造及建筑装饰构配件不可见的轮廓线。

3)拟扩建的建筑轮廓线。

4)外开门立面图开门表示方式。

5.细点划线:0.1-0.13mm1.中心线、对称线、定位轴线。

6.细折断线:0.1-0.13mm1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色0.1mm2号黄色0.1-0.13mm3号绿色0.1-0.13mm4号浅兰色0.15-0.18mm5号深兰色0.3-0.4mm6号紫色0.1-0.13mm7号白色0.1-0.13mm8.9号灰色0.05-0.1mm10号红色0.6-1mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1.m:ø12mm(在A0、A1、A2、图纸)2.m:ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4.A:字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5.B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6.A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图五、平、立面索引符号1.m:ø12mm(在A0、A1、A2图纸)2.m:ø10mm(在A3、A4图纸)3.A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.箭头为视图方向。

CAD建筑设计常用尺寸楼梯楼梯井不宜小于60mm，且不宜大于200mm。

楼梯踏步关系宽（b）长（h）b+h=450mm b+2h=600-620mm楼梯的角度一般在20。

—45。

舒适度26。

楼梯的踏步一般最少3步，最多18步。

楼梯扶手高度一般：850—1100mm。

在一般建筑扶手不宜小于900mm，栏杆垂直杆之间间距不应大于110mm，在有幼儿是扶手不应高于600mm,且栏杆垂直杆之间间距最好为线饰。

楼梯段最小宽度：1100—1400mm。

（消防要求时）人的平均肩宽：550mm,幅度0—150mm。

当楼梯段宽度大于1650mm(3股人流)时应增设墙扶手；当楼梯段宽度超过2200mm（4股人流）时，还应设置中间扶手。

梯段范围内净高高度宜大于2100mm;而楼梯休息平台梁到下部通道的净高尺寸不应大于2000mm。

楼梯休息平台宽一般大于楼梯段宽一点。

雨篷悬挑长度一般为900—1500mm。

门窗常用尺寸门（卧室门）的常用尺寸: 宽850—1000mm、高2100mm。

窗户常用尺寸：宽400—1800mm、高800—1200mm。

(阳台的窗户下的墙高在多层时不小于1050，高层不小于1100，如果没有这么高时，下面要用安全玻璃（钢化夹胶玻璃）)。

窗户高超过1500时要设亮子。

室外常用尺寸踢脚一般高度:80—200mm墙裙高：800—1500mm。

(900mm用的最多)女儿墙净高：1050mm（多层）、1100mm（高层）1%—2%就是材料找坡（建筑找坡） 2.5%—3%就是结构找坡上人孔一般尺寸：700*800散水的宽度一般不小于600mm，且最少要比屋顶出檐宽度大150—200mm，坡度3%——5%，外缘一般高出室外地面20—50mm，每隔6m左右设伸缩缝一道，缝宽20mm。

泛水的高度要等于大于250。

房屋设备常用尺寸厨房平台一般宽度：550—600mm。

卫生间平台一般宽度：530mm。

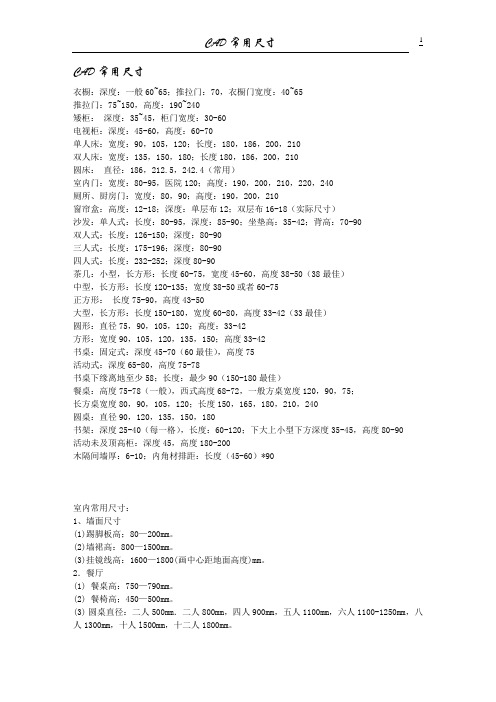

CAD常用尺寸衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚板高；80—200mm。

CAD制图家具规范尺寸（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65 推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、庖厨门：宽度：80，90；高度：190，200，210窗帘子盒：高度：12-18；深度：单层布12；双层布16-18（现实尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫儿高：35-42；背高：70-90双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或60-75正方：长度75-90，高度43-50 大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42 方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78 书桌下缘离地至少58；长度：最少90（150-180最佳）饭桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200 木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚掌高；80—200mm。

CAD 绘图常用尺寸1. 家具设计的基本尺寸（单位：厘米） 衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65 矮柜：深度：35~45，柜门宽度：30-60床头柜：高50-70， 宽50-80 电视柜：深度：45-60，高度：60-70 床：单人床：宽度：90，105，120；长度：180，186，200，210 双人床：宽度：135，150，180；长度180，186，200，210 圆床： 直径：186，212.5，242.4（常用） 门：室内门：宽度：80-95， 厕所、厨房门：宽度：80，90；高度：190，200，210推拉门：75~150，高度：190~240 窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸） 沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90 双人式：长度：126-150；深度：80-90 三人式：长度：175-196；深度：80-90 四人式：长度：232-252；深度80-90 茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳） 中型，长方形：长度120-135；宽度38-50或者60-75 正方形： 长度75-90，高度43-50 大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳） 圆形：直径75，90，105，120；高度：33-42 方形：宽度90，105，120，135，150；高度33-42 书桌：固定式：深度45-70（60最佳），高度75 活动式：深度65-80，高度75-78 书桌下缘离地至少58；长度：最少90（150-180最佳） 餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75； 长方桌宽度80，90，105，120；长度150，165，180，210，240 圆桌：直径90，120，135，150，180 书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90 活动未及顶高柜：深度45，高度180-200 木隔间墙厚：6-10；内角材排距：长度（45-60）*90 2. 室内常用尺寸：　_ 墙面尺寸 (1)踢脚板高；80—200mm。

CAD常用尺寸1.门一般的净口尺寸是900*2100 这样成活以后可以达到850*2000左右比较接近标准门.2.窗户一般卧室的我量的较多的是1500*1500左右还有1700*1400和1700*1700的.这个主要是看地理环境采光是否良好,如果良好的话可能窗户就稍微小点不好的话可能就要大点了.3.客厅的如果是飘窗的话大概宽度可能和客厅的宽度差不多.而高度一般都是比房间的举架低500-600左右.上面260左右下面300左右.4.阳台的宽度一般为1000-1200之间吧比较常见,长度应该和客厅或者餐厅的是一样的.常用尺寸及知识1、墙面尺寸(1)踢脚板高；80—200mm。

(2)墙裙高：800—1500mm。

(3)挂镜线高：1600—1800(画中心距地面高度)mm。

2．餐厅(1) 餐桌高：750—790mm。

(2) 餐椅高；450—500mm。

(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。

(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，(5) 餐桌转盘直径；700—800mm。

餐桌间距：(其中座椅占500mm)应大于500mm。

(7) 主通道宽：1200—1300mm。

内部工作道宽：600—900mm。

(9) 酒吧台高：900—l050mm，宽500mm。

(10) 酒吧凳高；600一750mm。

3．商场营业厅(1)单边双人走道宽：1600mm。

(2)双边双人走道宽：2000mm。

(3)双边三人走道宽：2300mm。

(4)双边四人走道宽；3000mm。

(5)营业员柜台走道宽：800mm。

营业员货柜台：厚600mm，高：800—l 000mm。

(7)单*背立货架：厚300—500mm，高：1800—2300mm。

CAD室内设计作图规范1. 比例尺在室内设计绘图中，比例尺是非常关键的因素。

室内设计的绘图常用的比例尺有1:50，1:100和1:200。

在CAD软件中，可以通过打开绘图设置来选择相应的比例尺。

2. 标注在CAD室内设计绘图中，标注必不可少。

标注可以帮助人们更加清晰地理解设计方案。

常用的标注有墙体高度、门窗尺寸、家具尺寸、电器的位置等。

标注文字应使用一致的字体和大小，以确保整个图纸的统一性。

3. 图层在CAD绘图中，图层是非常重要的。

应该使用多个图层对CAD室内设计绘图进行分类和组织，以提高效率。

例如，可以创建厨房、客厅、卧室等功能区图层。

从而在需要修改某个区域时，可以快速地找到需要修改的图层。

4. 标准化符号在CAD室内设计绘图中，应使用标准符号来表示不同的元素。

例如，在CAD绘图中，应使用统一的符号表示不同类型的电器，以便人们更加清晰地理解室内设计方案。

5. 坐标系在CAD绘图中，坐标系是非常重要的。

它可以帮助人们更好地描述和交流室内设计方案。

在CAD绘图中，应根据设计方案，使用世界坐标系或局部坐标系。

6. 表格在CAD室内设计绘图中，表格可以帮助人们更加清晰地理解设计方案。

例如，在家具布置图中，可以使用表格来显示家具的名称，尺寸和位置。

7. 文件命名在CAD室内设计绘图中，文件命名非常重要。

文件名应该简洁而有意义。

推荐的文件命名方式是使用“设计方案名称_绘图类型.扩展名”的格式。

例如，“客厅设计平面图.dwg”。

8. 文件格式在CAD室内设计绘图中，文件格式也是非常重要的。

通常使用DWG或DXF格式保存。

这些格式可以保持图形的矢量格式，同时还可以轻松地进行修改。

9. 尺寸特性在CAD室内设计绘图中，尺寸特性也非常重要。

尺寸特性可以帮助人们更好地描述和交流室内设计方案。

例如，在绘图中应该使用一致的尺寸单位和格式。

如使用英寸、毫米等系统作为长度单位。

10. 参考图层在CAD室内设计绘图中，参考图层是非常有用的。

CAD建筑绘图家具标准尺寸☆其它回复：家具设计的基本尺寸（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65 推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50 大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42 方形：宽度90，105，120，135，150；高度33-42 书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78 书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240 圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200 木隔间墙厚：6-10；内角材排距：长度（45-60）*90 室内常用尺寸：1、墙面尺寸(1)踢脚板高；80—200mm。

CAD图纸比例是多少CAD（计算机辅助设计）是现代设计领域中非常重要的工具之一，它在建筑、工程和制造等行业中被广泛使用。

在CAD设计过程中，图纸的比例起着至关重要的作用。

本文将介绍CAD图纸比例的概念和常见的比例选择。

1. CAD图纸比例的概念CAD图纸比例指的是绘制在计算机上的CAD图纸中，实际物体与图纸上表示该物体的长度之间的比值关系。

比例通常用分数或冒号表示，例如1:50或1/50。

比例的选择取决于设计师需要在CAD图纸中显示的物体大小以及图纸的可打印尺寸。

2. 常见的CAD图纸比例选择在CAD设计中，常见的比例选择包括1:1、1:2、1:5、1:10、1:20、1:50、1:100等。

不同的比例适用于不同的设计需求和打印尺寸。

下面将介绍几种常见的比例选择。

•1:1比例：这是实际尺寸的比例，即图纸上的长度与实际物体的长度相同。

这种比例常用于展示详细的部件或特定的构造细节。

•1:2比例：这意味着CAD图纸上的长度是实际物体长度的一半。

1:2比例通常用于较小的构建或零件，使设计师能够在CAD图纸中绘制更多的细节。

•1:5比例：这意味着CAD图纸上的长度是实际物体长度的五分之一。

1:5比例通常用于设计较大的构建或建筑群。

•1:10比例：这意味着CAD图纸上的长度是实际物体长度的十分之一。

1:10比例通常用于设计建筑物或大型工程项目。

•1:20比例：这意味着CAD图纸上的长度是实际物体长度的二十分之一。

1:20比例通常用于较大的室内空间，如会议室或办公室。

•1:50比例：这意味着CAD图纸上的长度是实际物体长度的五十分之一。

1:50比例通常用于室内设计，如家具布局或装修方案。

•1:100比例：这意味着CAD图纸上的长度是实际物体长度的一百分之一。

1:100比例常用于大规模的建筑设计，如城市规划或景观设计。

3. 如何选择CAD图纸比例在选择CAD图纸比例时，需要考虑以下因素：•设计需求：不同的设计需求有不同的比例要求。
