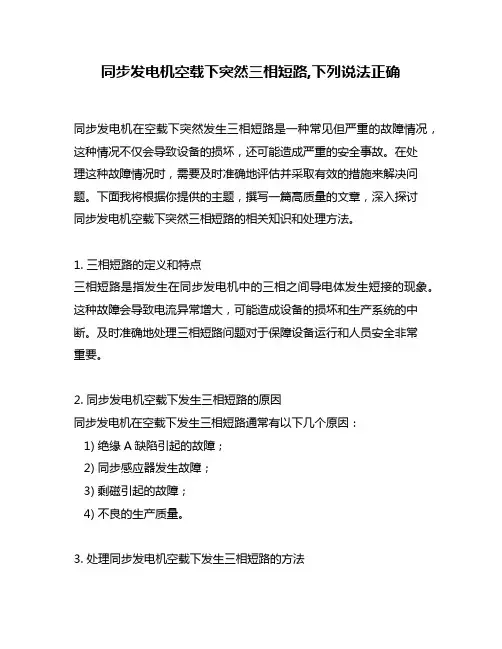

同步发电机空载下突然三相短路,下列说法正确同步发电机在空载下突然发生三相短路是一种常见但严重的故障情况，这种情况不仅会导致设备的损坏，还可能造成严重的安全事故。

在处理这种故障情况时，需要及时准确地评估并采取有效的措施来解决问题。

下面我将根据你提供的主题，撰写一篇高质量的文章，深入探讨同步发电机空载下突然三相短路的相关知识和处理方法。

1. 三相短路的定义和特点三相短路是指发生在同步发电机中的三相之间导电体发生短接的现象。

这种故障会导致电流异常增大，可能造成设备的损坏和生产系统的中断。

及时准确地处理三相短路问题对于保障设备运行和人员安全非常重要。

2. 同步发电机空载下发生三相短路的原因同步发电机在空载下发生三相短路通常有以下几个原因：1) 绝缘A缺陷引起的故障；2) 同步感应器发生故障；3) 剩磁引起的故障；4) 不良的生产质量。

3. 处理同步发电机空载下发生三相短路的方法当同步发电机发生空载下三相短路时，需要立即采取有效的措施来解决问题，以防止发电机和其他设备的损坏。

处理方法包括但不限于：1) 紧急停机；2) 切断电源；3) 进行故障检修和修复；4) 加强维护和监测。

在处理故障的过程中，需要注意安全第一，避免造成二次事故和人员伤害。

总结：同步发电机空载下突然三相短路是一种严重的故障情况，需要及时准确地处理。

在日常运行中，要加强设备检修和维护，防止类似故障的发生。

对于已发生的故障，要密切关注设备运行状态，及时采取措施修复问题，确保设备和人员的安全。

个人观点和理解：对于同步发电机空载下发生三相短路这类严重故障，我们需要高度重视，建立健全的设备检修和维护体系，预防和及时处理类似故障，保障设备运行和人员安全。

希望以上内容能够满足你的需求，如果有需要进一步修改或者补充，请随时告诉我。

同步发电机在空载下突然发生三相短路是一种严重的故障情况，可能造成设备的损坏和生产系统的中断。

我们需要深入了解该问题的原因和处理方法，以便及时准确地评估并采取有效的措施来解决问题。

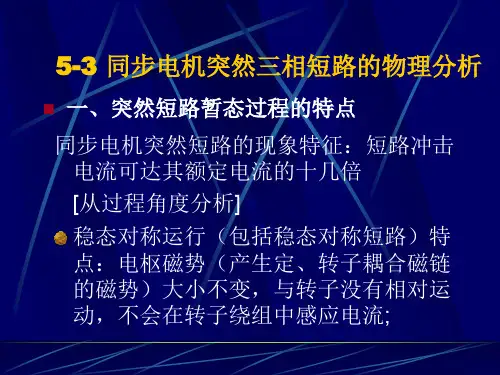

6.3 同步发电机突然三相短路的物理过程及短路电流分析6.3.1 同步发电机在空载情况下突然三相短路的物理过程上一节讨论了无限大电源供电电路发生三相对称短路的情况。

实际上电力系统发生短路故障时，大多数情况下作为电源的同步发电机不能看成无限大容量，其内部也存在暂态过程，因而不能保持其端电压和频率不变。

所以一般在分析和计算电力系统短路时，必须计及同步发电机的暂态过程。

由于发电机转子的惯量较大，在分析短路电流时可以近似地认为发电机转子保持同步转速，只考虑发电机的电磁暂态过程。

同步发电机稳态对称运行时，电枢磁势的大小不随时间而变化，在空间以同步速度旋转，由于它与转子没有相对运动，因而不会在转子绕组中感应出电流。

但是在发电机端突然三相短路时，定子电流在数值上将急剧变化。

由于电感回路的电流不能突变，定子绕组中必然有其它自由电流分量产生，从而引起电枢反应磁通变化。

这个变化又影响到转子，在转子绕组中感生出电流，而这个电流又进一步影响定子电流的变化。

定子和转子绕组电流的互相影响是同步电机突然短路暂态过程区别于稳态短路的显著特点，同时这种定、转子间的互相影响也使暂态过程变得相当复杂。

图6-6 凸极式同步发电机示意图图6-6为凸极同步发电机的示意图。

定子三相绕组分别用绕组，，表示，绕组的中心轴，，轴线彼此相差120o。

转子极中心线用轴表示，称为纵轴或直轴；极间轴线用轴表示，称为横轴或交轴。

转子逆时针旋转为正方向，轴超前轴90o。

励磁绕组的轴线与轴重合。

阻尼绕组用两个互相正交的短接绕组等效，轴线与轴重合的称为阻尼绕组，轴线与轴重合的称为阻尼绕组。

定子各相绕组轴线的正方向作为各绕组磁链的正方向，各相绕组中正方向电流产生的磁链的方向与绕组轴线的正方向相反，即定子绕组中正电流产生负磁通。

励磁绕组及轴阻尼绕组磁链的正方向与轴正方向一致，轴阻尼绕组磁链的正方向与轴正方向一致，转子绕组中正向电流产生的磁链与轴线的正方向相同，即在转子方面，正电流产生正磁通。

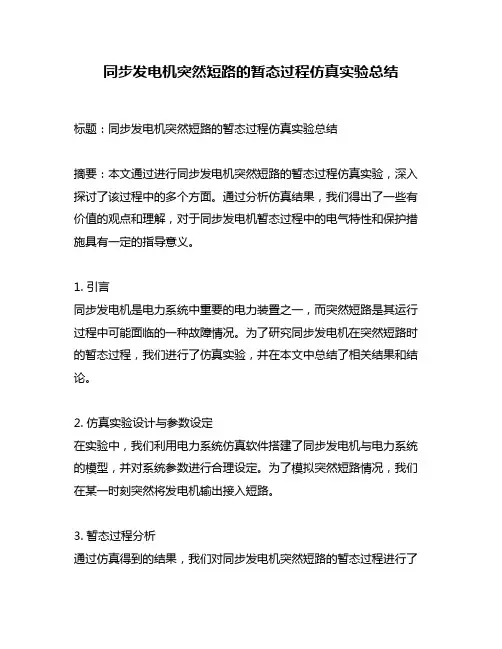

同步发电机突然短路的暂态过程仿真实验总结标题：同步发电机突然短路的暂态过程仿真实验总结摘要：本文通过进行同步发电机突然短路的暂态过程仿真实验，深入探讨了该过程中的多个方面。

通过分析仿真结果，我们得出了一些有价值的观点和理解，对于同步发电机暂态过程中的电气特性和保护措施具有一定的指导意义。

1. 引言同步发电机是电力系统中重要的电力装置之一，而突然短路是其运行过程中可能面临的一种故障情况。

为了研究同步发电机在突然短路时的暂态过程，我们进行了仿真实验，并在本文中总结了相关结果和结论。

2. 仿真实验设计与参数设定在实验中，我们利用电力系统仿真软件搭建了同步发电机与电力系统的模型，并对系统参数进行合理设定。

为了模拟突然短路情况，我们在某一时刻突然将发电机输出接入短路。

3. 暂态过程分析通过仿真得到的结果，我们对同步发电机突然短路的暂态过程进行了分析。

具体包括以下几个方面：3.1 电压和电流的变化：突然短路引起了电压和电流的突变，仿真结果显示了这一过程中电压和电流的变化曲线，并对其进行了解读。

3.2 同步发电机的转子电流：同步发电机的短路故障对转子电流产生了很大的影响，我们对转子电流的变化进行了分析，并总结了其特点和变化规律。

3.3 功角稳定性：同步发电机突然短路可能导致系统的功角不稳定，我们对仿真结果中功角的变化进行了研究，并探讨了功角稳定性相关的问题。

4. 结果与讨论通过对仿真实验结果的分析，我们得出了以下几点观点和理解：4.1 突然短路引起的暂态过程是复杂的，其中电压、电流、转子电流和功角等参数都发生了较大的变化。

4.2 同步发电机的短路故障会导致转子电流迅速增大，可能影响到设备的安全运行。

4.3 突然短路时，系统中的功角可能会不稳定，需要采取合适的控制和保护措施来维持系统的稳定性。

5. 总结与展望本文通过同步发电机突然短路的暂态过程仿真实验，对该过程中的多个方面进行了探讨和分析。

通过对仿真结果的总结和回顾，我们获得了一些有价值的观点和理解，对同步发电机暂态过程的研究具有一定的参考意义。

同步发电机突然短路的暂态过程仿真实验总结一、实验背景同步发电机是电力系统中重要的发电设备之一，其运行状态对整个系统的稳定性和安全性都有着重要的影响。

然而，在实际运行过程中，同步发电机可能会遭遇短路等突发事件，导致暂态过程出现异常。

因此，对同步发电机的暂态过程进行仿真实验研究，能够帮助我们更好地了解其运行特点和应对措施。

二、实验目的本次仿真实验旨在探究同步发电机突然短路时的暂态过程，并分析其影响因素和应对策略。

三、实验原理在同步发电机突然短路时，由于负荷突然减小或者断开导线等原因，使得发电机输出功率大幅下降，同时由于突然短路产生大量瞬时电流，容易导致转子绕组内部温度升高、绝缘层损坏等问题。

为了模拟这种情况，在仿真实验中需要考虑转子惯量、励磁系统特性、定子绕组参数等多个因素。

四、实验内容本次仿真实验采用PSCAD软件进行，主要包括以下内容：1.建立同步发电机模型，包括定子绕组、转子绕组、励磁系统等部分；2.设置突然短路事件，模拟负荷突然减小或者断开导线等情况；3.观察同步发电机的暂态过程，包括输出功率、电流变化、转速变化等；4.分析影响因素和应对策略。

五、实验结果经过仿真实验，我们得到了如下结果：1.同步发电机在突然短路时会出现大幅度的输出功率下降和电流瞬时增大；2.转速也会出现一定程度的变化，但是变化幅度较小；3.在应对策略方面，可以采取调整励磁系统参数、增加降低负荷的措施等方法来减轻暂态过程带来的影响。

六、实验结论通过本次仿真实验，我们深入了解了同步发电机在突然短路时的暂态过程，并探究了其影响因素和应对策略。

这对于进一步提高电力系统运行稳定性和安全性具有重要意义。

6.3 同步发电机突然三相短路的物理过程及短路电流分析6.3.1 同步发电机在空载情况下突然三相短路的物理过程上一节讨论了无限大电源供电电路发生三相对称短路的情况。

实际上电力系统发生短路故障时，大多数情况下作为电源的同步发电机不能看成无限大容量，其内部也存在暂态过程，因而不能保持其端电压和频率不变。

所以一般在分析和计算电力系统短路时，必须计及同步发电机的暂态过程。

由于发电机转子的惯量较大，在分析短路电流时可以近似地认为发电机转子保持同步转速，只考虑发电机的电磁暂态过程。

同步发电机稳态对称运行时，电枢磁势的大小不随时间而变化，在空间以同步速度旋转，由于它与转子没有相对运动，因而不会在转子绕组中感应出电流。

但是在发电机端突然三相短路时，定子电流在数值上将急剧变化。

由于电感回路的电流不能突变，定子绕组中必然有其它自由电流分量产生，从而引起电枢反应磁通变化。

这个变化又影响到转子，在转子绕组中感生出电流，而这个电流又进一步影响定子电流的变化。

定子和转子绕组电流的互相影响是同步电机突然短路暂态过程区别于稳态短路的显著特点，同时这种定、转子间的互相影响也使暂态过程变得相当复杂。

图6-6 凸极式同步发电机示意图图6-6为凸极同步发电机的示意图。

定子三相绕组分别用绕组，，表示，绕组的中心轴，，轴线彼此相差120o。

转子极中心线用轴表示，称为纵轴或直轴；极间轴线用轴表示，称为横轴或交轴。

转子逆时针旋转为正方向，轴超前轴90o。

励磁绕组的轴线与轴重合。

阻尼绕组用两个互相正交的短接绕组等效，轴线与轴重合的称为阻尼绕组，轴线与轴重合的称为阻尼绕组。

定子各相绕组轴线的正方向作为各绕组磁链的正方向，各相绕组中正方向电流产生的磁链的方向与绕组轴线的正方向相反，即定子绕组中正电流产生负磁通。

励磁绕组及轴阻尼绕组磁链的正方向与轴正方向一致，轴阻尼绕组磁链的正方向与轴正方向一致，转子绕组中正向电流产生的磁链与轴线的正方向相同，即在转子方面，正电流产生正磁通。

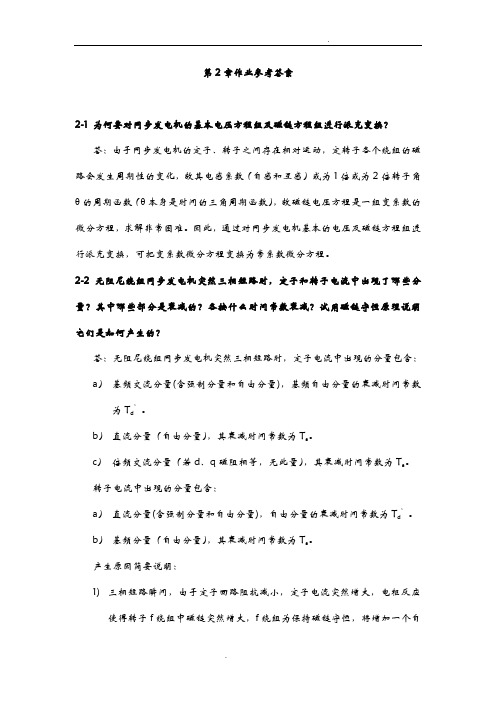

第2章作业参考答案2-1 为何要对同步发电机的基本电压方程组及磁链方程组进行派克变换？答：由于同步发电机的定子、转子之间存在相对运动，定转子各个绕组的磁路会发生周期性的变化，故其电感系数（自感和互感）或为1倍或为2倍转子角θ的周期函数（θ本身是时间的三角周期函数），故磁链电压方程是一组变系数的微分方程，求解非常困难。
