6.3 同步发电机突然三相短路的物理过程及短路电流分析6.3.1 同步发电机在空载情况下突然三相短路的物理过程上一节讨论了无限大电源供电电路发生三相对称短路的情况。
实际上电力系统发生短路故障时，大多数情况下作为电源的同步发电机不能看成无限大容量，其内部也存在暂态过程，因而不能保持其端电压和频率不变。
所以一般在分析和计算电力系统短路时，必须计及同步发电机的暂态过程。
由于发电机转子的惯量较大，在分析短路电流时可以近似地认为发电机转子保持同步转速，只考虑发电机的电磁暂态过程。
同步发电机稳态对称运行时，电枢磁势的大小不随时间而变化，在空间以同步速度旋转，由于它与转子没有相对运动，因而不会在转子绕组中感应出电流。
但是在发电机端突然三相短路时，定子电流在数值上将急剧变化。
由于电感回路的电流不能突变，定子绕组中必然有其它自由电流分量产生，从而引起电枢反应磁通变化。
这个变化又影响到转子，在转子绕组中感生出电流，而这个电流又进一步影响定子电流的变化。
定子和转子绕组电流的互相影响是同步电机突然短路暂态过程区别于稳态短路的显著特点，同时这种定、转子间的互相影响也使暂态过程变得相当复杂。
图6-6 凸极式同步发电机示意图图6-6为凸极同步发电机的示意图。
定子三相绕组分别用绕组，，表示，绕组的中心轴，，轴线彼此相差120o。
转子极中心线用轴表示，称为纵轴或直轴；极间轴线用轴表示，称为横轴或交轴。
转子逆时针旋转为正方向，轴超前轴90o。
励磁绕组的轴线与轴重合。
阻尼绕组用两个互相正交的短接绕组等效，轴线与轴重合的称为阻尼绕组，轴线与轴重合的称为阻尼绕组。
定子各相绕组轴线的正方向作为各绕组磁链的正方向，各相绕组中正方向电流产生的磁链的方向与绕组轴线的正方向相反，即定子绕组中正电流产生负磁通。
励磁绕组及轴阻尼绕组磁链的正方向与轴正方向一致，轴阻尼绕组磁链的正方向与轴正方向一致，转子绕组中正向电流产生的磁链与轴线的正方向相同，即在转子方面，正电流产生正磁通。
电力技术Electric power technology■ 杨梦艺张文慧周雪芳梁美玲同步发电机空载下定子突然三相短路的物理过程及短路电流的实用分析电力系统中的三大计算包括潮流计算、短路计算和稳定计算。
短路分析与计算是电力系统中极为重要的部分。
超导体是指在某一温度下，电阻为零的导体。
零电阻和抗磁性是超导体的两个重要特性。
如果导体没有电阻，会导致电流在经过超导体时不会出现热损耗，这样电流会在导线中形成非常强大的电流，由此会产生超强磁场。
超导体闭合回路磁链守恒原理，没有电阻的闭合线圈的磁链永远等于突然短路，一开始时它所交链的磁链Ψo没有电阻的闭合回路又称为超导体闭合回路。
超导体闭合回路会始终保持着原来的磁链不变，这就是超导体闭合回路磁链守恒定则。
如果这时外部有磁链企图与该超导体线圈相链，那么，线圈中就要产生一个电流分量，该电流分量产生的磁链始终与外来磁链的大小相等、方向相反，以使链着线圈的总磁链保持不变。
外磁场变化产生的感应电动势、自感电动势、回路磁链性质说明对于在磁场中的超导体回路，无论交链回路的外磁场如何变化，任何瞬间的总磁链等于变化前瞬间的磁链值 ——超导磁链守恒电枢电流产生的磁场对主磁极磁场的影响就是电枢反应。
考虑到凸极电机气隙的不均匀性，把电枢反应分成直轴和交轴电枢反应分别来处理，然后进行叠加的方法，就称为双反应理论。
1安培环路定律1.1空载情况下的三相短路的电流波形（电流实测波形）1.1.1分析：转子有励磁，定子绕组空载情况下：定子转子中都有交流分量和直流分量。
定子中的直流分量是逐渐衰减的，以两个时间常数Td′（大）、Td′′（小），转子中的交流分量是逐渐衰减的。
三相短路电流的直流分量大小不等，但衰减规律相同，均按指数规律衰减，衰减时间常数为Ta；由定子回路的电阻和等值电感决定，大约在0.2s。
1.1.2对实测的定子电流进行分析——交流分量按指数规律衰减包含两个衰减时间常数次暂态过程→暂态过程→稳态。

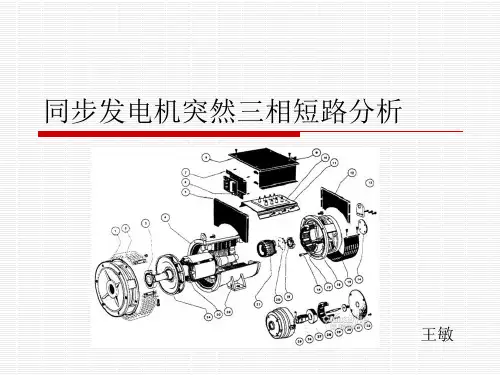

同步发电机突然三相短路分析
1.电流激增：短路回路会产生高电流，超过设备和电网的额定电流。
2.电压下降：由于电流突增，电压也会下降到不可接受的范围。
3.发电机过载：高电流和低电压会导致发电机过载，从而可能损坏其
线圈等部件。
4.动力系统不稳定：同步发电机作为电网和动力系统的重要组成部分，其故障可能导致动力系统不稳定、停电等现象。
三相短路的分析与处理主要包括下列步骤：
1.检测短路故障：利用故障指示装置、保护装置或充电电流记录装置
等设备，检测同步发电机是否发生三相短路。
2.切除故障回路：在确认三相短路后，需要通过切除故障回路，尽量
减少故障对发电机和电网的损害。
3.分析故障原因：通过检查和测试发电机的各个部件，分析故障的原因。
故障原因可能包括线圈绝缘损坏、导线短路、绕组间绝缘损坏等。
4.维修和更换部件：根据故障原因，对发电机进行维修和更换故障部件，确保其能够正常运行。
5.清除短路故障的后果：短路故障可能对电网和动力系统带来一些不
良影响，需要清除故障的后果，恢复电网正常运行。
6.完善保护装置：完善和优化保护装置，提高对同步发电机三相短路
的检测和切除能力，以防止类似故障再次发生。
总之，同步发电机三相短路是一种常见的故障，可能对电网和动力系统造成严重影响。
因此，合理的分析与处理同步发电机三相短路的方法非常重要，可以提高发电机的可靠性和电网的稳定性。

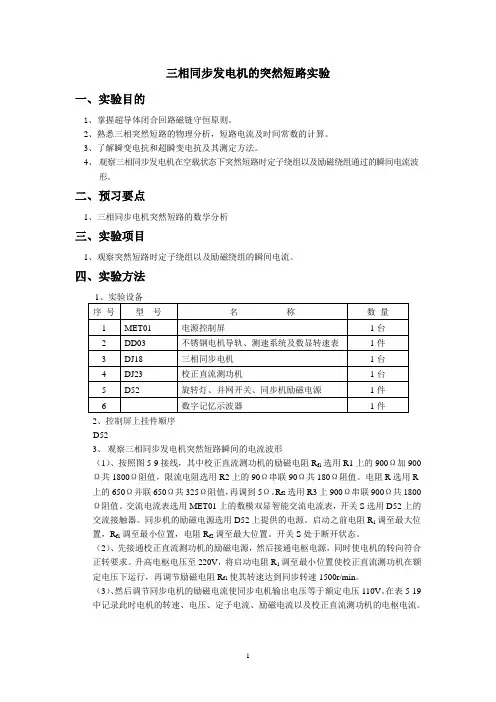

三相同步发电机的突然短路实验一、实验目的1、掌握超导体闭合回路磁链守恒原则。
2、熟悉三相突然短路的物理分析，短路电流及时间常数的计算。
3、了解瞬变电抗和超瞬变电抗及其测定方法。
4、观察三相同步发电机在空载状态下突然短路时定子绕组以及励磁绕组通过的瞬间电流波形。
二、预习要点1、三相同步电机突然短路的数学分析三、实验项目1、观察突然短路时定子绕组以及励磁绕组的瞬间电流。
四、实验方法2、控制屏上挂件顺序D523、观察三相同步发电机突然短路瞬间的电流波形（1）、按照图5-9接线，其中校正直流测功机的励磁电阻R f1选用R1上的900Ω加900Ω共1800Ω阻值，限流电阻选用R2上的90Ω串联90Ω共180Ω阻值。
电阻R选用R 上的650Ω并联650Ω共325Ω阻值，再调到5Ω。
R f2选用R3上900Ω串联900Ω共1800Ω阻值。
交流电流表选用MET01上的数模双显智能交流电流表，开关S选用D52上的交流接触器。
同步机的励磁电源选用D52上提供的电源。
启动之前电阻R1调至最大位置，R f1调至最小位置，电阻R f2调至最大位置。
开关S处于断开状态。
（2）、先接通校正直流测功机的励磁电源，然后接通电枢电源，同时使电机的转向符合正转要求。
升高电枢电压至220V，将启动电阻R1调至最小位置使校正直流测功机在额定电压下运行，再调节励磁电阻R f1使其转速达到同步转速1500r/min。
（3）、然后调节同步电机的励磁电流使同步电机输出电压等于额定电压110V。
在表5-19中记录此时电机的转速、电压、定子电流、励磁电流以及校正直流测功机的电枢电流。
图5-9 三相同步发电机突然短路实验接线图（5）、按下D52上的停止按钮使三相同步发电机开路。
将示波器的探头接至励磁绕组所串联电阻R f2两端，按步骤（4）所述方法用数字式记忆示波器摄录短路瞬间三相同步发电机的励磁电流的波形，并在图5-10中画出突然短路瞬间励磁电流的波形。
6.3 同步发电机突然三相短路的物理过程及短路电流分析6.3.1 同步发电机在空载情况下突然三相短路的物理过程上一节讨论了无限大电源供电电路发生三相对称短路的情况。
实际上电力系统发生短路故障时，大多数情况下作为电源的同步发电机不能看成无限大容量，其内部也存在暂态过程，因而不能保持其端电压和频率不变。
所以一般在分析和计算电力系统短路时，必须计及同步发电机的暂态过程。
由于发电机转子的惯量较大，在分析短路电流时可以近似地认为发电机转子保持同步转速，只考虑发电机的电磁暂态过程。
同步发电机稳态对称运行时，电枢磁势的大小不随时间而变化，在空间以同步速度旋转，由于它与转子没有相对运动，因而不会在转子绕组中感应出电流。
但是在发电机端突然三相短路时，定子电流在数值上将急剧变化。
由于电感回路的电流不能突变，定子绕组中必然有其它自由电流分量产生，从而引起电枢反应磁通变化。
这个变化又影响到转子，在转子绕组中感生出电流，而这个电流又进一步影响定子电流的变化。
定子和转子绕组电流的互相影响是同步电机突然短路暂态过程区别于稳态短路的显著特点，同时这种定、转子间的互相影响也使暂态过程变得相当复杂。
图6-6 凸极式同步发电机示意图图6-6为凸极同步发电机的示意图。
定子三相绕组分别用绕组，，表示，绕组的中心轴，，轴线彼此相差120o。
转子极中心线用轴表示，称为纵轴或直轴；极间轴线用轴表示，称为横轴或交轴。
转子逆时针旋转为正方向，轴超前轴90o。
励磁绕组的轴线与轴重合。
阻尼绕组用两个互相正交的短接绕组等效，轴线与轴重合的称为阻尼绕组，轴线与轴重合的称为阻尼绕组。
定子各相绕组轴线的正方向作为各绕组磁链的正方向，各相绕组中正方向电流产生的磁链的方向与绕组轴线的正方向相反，即定子绕组中正电流产生负磁通。
励磁绕组及轴阻尼绕组磁链的正方向与轴正方向一致，轴阻尼绕组磁链的正方向与轴正方向一致，转子绕组中正向电流产生的磁链与轴线的正方向相同，即在转子方面，正电流产生正磁通。
6.3-同步发电机突然三相短路的物理过程及短路电流分析资料6.3 同步发电机突然三相短路的物理过程及短路电流分析6.3.1 同步发电机在空载情况下突然三相短路的物理过程上一节讨论了无限大电源供电电路发生三相对称短路的情况。
实际上电力系统发生短路故障时，大多数情况下作为电源的同步发电机不能看成无限大容量，其内部也存在暂态过程，因而不能保持其端电压和频率不变。
所以一般在分析和计算电力系统短路时，必须计及同步发电机的暂态过程。
由于发电机转子的惯量较大，在分析短路电流时可以近似地认为发电机转子保持同步转速，只考虑发电机的电磁暂态过程。
同步发电机稳态对称运行时，电枢磁势的大小不随时间而变化，在空间以同步速度旋转，由于它与转子没有相对运动，因而不会在转子绕组中感应出电流。
但是在发电机端突然三相短路时，定子电流在数值上将急剧变化。
由于电感回路的电流不能突变，定子绕组中必然有其它自由电流分量产生，从而引起电枢反应磁通变化。
这个变化又影响到转子，在转子绕组中感生出电流，而这个电流又进一步影响定子电流的变化。
定子和转子绕组电流的互相影响是同步电机突然短路暂态过程区别于稳态短路的显著特点，同时这种定、转子间的互相影响也使暂态过程变得相当复杂。
图6-6 凸极式同步发电机示意图图6-6为凸极同步发电机的示意图。
定子三相绕组分别用绕组，，表示，绕组的中心轴，，轴线彼此相差120o。
转子极中心线用轴表示，称为纵轴或直轴；极间轴线用轴表示，称为横轴或交轴。
转子逆时针旋转为正方向，轴超前轴90o。
励磁绕组的轴线与轴重合。
阻尼绕组用两个互相正交的短接绕组等效，轴线与轴重合的称为阻尼绕组，轴线与轴重合的称为阻尼绕组。
定子各相绕组轴线的正方向作为各绕组磁链的正方向，各相绕组中正方向电流产生的磁链的方向与绕组轴线的正方向相反，即定子绕组中正电流产生负磁通。
励磁绕组及轴阻尼绕组磁链的正方向与轴正方向一致，轴阻尼绕组磁链的正方向与轴正方向一致，转子绕组中正向电流产生的磁链与轴线的正方向相同，即在转子方面，正电流产生正磁通。
下面分析发电机空载突然短路的暂态过程。
1.定子回路短路电流设短路前发电机处于空载状态，气隙中只有励磁电流产生的磁链，忽略漏磁链后，穿过主磁路为主磁链匝链定子三相绕组，又设为转子轴与A相绕组轴线的初始夹角。
由于转子以同步转速旋转，主磁链匝链定子三相绕组的磁链随着的变化而变化，因此（6-17）表6-1 定子和转子绕组中的各种短路电流分量表中，为基波分量的起始有效值；为基波分量的短路稳态有效值。
以上分析了同步发电机在突然三相短路时的物理过程及定、转子中的短路电流分量。
下面从物理概念出发对三相短路时定子绕组中的基波分量起始值进行定量的分析。
6.3.2 无阻尼绕组同步发电机空载时的突然三相短路电流同步发电机的稳态运行方程、相量图和等值电路请查看第二章2.1.1节中相关内容，在讨论同步发电机暂态过程时，一般忽略定子电阻。
在发电机突然短路时，由于暂态过程中各种分量电流的产生，发电机在暂态过程中对应的电动势、电抗均发生变化，不能再通过稳态方程求暂态过程中的短路电流。
由上面物理过程的分析可知，若不考虑倍频分量(倍频分量一般较小)，发电机定子短路电流中只含有基波交流分量和直流分量。
在空载短路的情况下，直流分量的起始值与基波交流分量的起始值大小相等，方向相反。
若能求得基波交流电流，则定子短路全电流也就确定了。
图6-7(a)示出了短路前空载时励磁回路的磁通图，图中为励磁绕组主磁通(与短路前的空载电动势对应)，为励磁绕组的漏磁通。
图6-7 无阻尼发电机短路前及短路后的磁通分布图(a) 短路前；(b) 短路后；(c) 短路后等值当不计阻尼绕组的作用，定子侧突然空载短路时，定子侧的电枢反应磁通要穿过励磁绕组，为抵消定子基波交流电流的电枢反应，励磁回路必然感生自由直流分量，此刻对应的磁通图形如图6-7(b)所示。
图中为定子基波电流产生的电枢反应磁通，为定子绕组漏磁通；和仍为励磁电流产生的主磁通和漏磁通；和为所对应的主磁通和漏磁通。
为保持短路瞬间磁链不变，，和之间有如下关系（6-22）短路后瞬时的空载电动势为对应的电动势。
显然由于的出现，，即短路后空载电动势突然增加，这时的短路电流称暂态短路电流（6-23）由于，，均为未知量，无法利用式(6-23)求出暂态短路电流的起始值。
为更明确地表达暂态阶段的物理过程，用图6-7(c)等值地代替图4-7(b)。
在短路瞬间，由于对的抵消作用，励磁回路仍保持原有的磁通，而定子的电枢反应磁通可等值地用表示，在穿过气隙后被挤到励磁绕组的漏磁路径上，即，经过的磁路路径较长，磁阻比的大。
因此，此时所对应的纵轴电抗比同步电抗要小，称此纵轴等值电抗为暂态电抗，且，其中为电枢反应磁通走励磁绕组漏磁路径时的电枢反应电抗，为定子绕组的漏电抗。
显然该时刻的电动势仍为所对应的空载电动势，则短路瞬间的定子基波电流分量的起始值为（6-24）当短路达到稳态时，，和均衰减为零，则可由下式求出稳态短路电流（6-25）求得了基波交流分量起始值和稳态短路电流后，再考虑到各自由分量的衰减时间常数，可得到无阻尼绕组同步发电机空载短路时的A相短路电流的表达式（6-26）分别用和代替上式中的，可得到相和相的短路电流表达式。
6.3.3 无阻尼绕组同步发电机负载时的突然三相短路电流带负载运行的发电机突然短路时，仍然遵循磁链守恒原理，从物理概念可以推论出短路电流中仍有前述的各种分量，所不同的是短路前已有电枢反应磁通，所以定子短路电流表达式略有不同。
但显然稳态短路电流仍为。
一般情况下负载电流不是纯感性的，它的电枢反应磁通按双反应原理分解为纵轴电枢反应磁通和横轴电枢反应磁通，这时对应的电压平衡方程式为式(2-7)（2-8）。
图6-8 定子回路电阻为零时，负载情况下突然短路瞬间的纵轴方向磁通图在负载情况下突然短路，当假定定子回路电阻为零时，短路瞬间的定子基波交流分量初始值只有纵轴电枢反应，即，图6-8为该时刻纵轴方向的磁通图。
短路瞬间，定子基波电流突然增大()，为保持励磁回路磁链守恒，励磁绕组中产生自由直流分量，其对应的磁通和以抵制产生的磁通(即电枢反应的增量)穿过励磁绕组。
与空载短路分析方法类似，走励磁绕组漏磁通路径，对定子绕组的作用可用定子电流增量在相应的电枢反应电抗上的电压降来表示。
此时定子纵轴的电压平衡方程式为（6-27）将式(6-27)展开且有，则有（6-28）将式(6-28)略加整理再由，可得（6-29）由稳态方程式(2-7，2-8)知:则有（6-30）式(6-30)等号左端由短路前的运行方式所决定，可以看作是短路前横轴分量在后的电动势，称其为横轴暂态电动势，即（6-31）则式(6-31)可表示为（6-32）即带负荷短路时，定子基波交流分量暂态短路电流的起始值为（6-33）由上所述，暂态电动势可以用短路前的运行方式由式(6-31)求得，再利用式(6-33)来计算短路瞬间的暂态短路电流的起始值，这表明了暂态电动势在短路前后瞬间是不变的。
实际上严格的数学推导证明了与短路前励磁绕组匝链的磁链成正比，具体表达式为（6-34）式中为励磁绕组电抗。
根据磁链守恒原理，励磁绕组的总磁链在短路瞬间不能突变，故在短路瞬间也不会变，即（6-35）显然，只要把空载短路电流表达式(6-26)中与对应的电动势换成，则可得到负载情况下突然短路时的定子A相短路电流的表达式（6-36）如果短路不是发生在发电机端部，而是有外接电抗情况下，则以，分别去代替式中的、即可。
这时各电流分量的幅值将减小，较机端短路时增大，按衰减的电流衰减变慢。
而较机端短路时减小，按衰减的电流分量，由于外电路中电阻所占的比重增大，加快了衰减。
由式(6-31)可见，虽然可用稳态参数计算，但首先必须要确定定子电流的纵轴和横轴分量，即要确定轴和轴。
为简化计算，常常采用另一个暂态电动势来近似代替，即（6-37）式中，为后的虚构电动势，是计算用电势。
由式(6-37)可见，的数值亦可由正常稳态参数求得。
同时近似认为具有短路瞬间不突变的性质，则可用来计算暂态短路电流基波分量的起始值。
图6-9 含有，，的相量图图6-10 无阻尼发电机的暂态等值电路图6-9示出，，的相量关系，图6-10为发电机用暂态电抗后电势表示的暂态等值电路。
实际上在轴上的分量即为，因两者之间的夹角很小，故两者在数值上差别不大，可以用近似代替。
但并不具备正比于的性质。
用代替后，发电机机端短路电流基波分量的起始值可以表示为（6-38）6.3.4 有阻尼绕组同步发电机的突然三相短路电流以上的分析中没有考虑阻尼绕组的作用，实际的发电机中存在着阻尼绕组。
由于阻尼绕组的存在使发电机突然短路过程的分析和计算更加复杂。
但从基本概念和分析的方法来看与无阻尼时是基本相似的。
有阻尼绕组同步发电机突然短路的特殊性在于，电枢反应磁通的变化量不但企图穿过励磁绕组，还将穿过纵轴阻尼绕组和横轴阻尼绕组。
而纵轴阻尼绕组和横轴阻尼绕组为维持自身磁链不突变，必然要感应出自由分量的电流，而且纵轴阻尼绕组和励磁绕组之间还存在着互感关系。
因此短路瞬间纵轴方向的磁链守恒是靠这两个绕组的自由分量共同维持的。
由于轴方向也有闭合线圈，要准确、全面地分析有阻尼同步发电机的短路电流时必须考虑横轴方向的磁链守恒。
这里只重点介绍纵轴方向的次暂态电抗和实用的次暂态电动势。
图6-11 计及阻尼绕组时同步发电机短路后纵轴方向的磁通图(a) 空载；(b) 空载等值图6-11(a)为空载时计及阻尼绕组短路后的纵轴磁通图。
其中，和为励磁电流产生的主磁通和漏磁通；为励磁绕组和纵轴阻尼绕组共同产生的磁通；为产生的漏磁通；为纵轴阻尼绕组的漏磁通；为定子短路电流产生的磁通。
为维持短路瞬间励磁绕组磁链不变，有如下磁通平衡方程：图6-11(b)是与图6-11(a)等值的、电枢反应磁通走漏磁路径的磁通图。
由图6-11(b)可以看出，短路瞬间为维持励磁回路的总磁链不变，电枢反应磁通穿过气隙后被迫走励磁绕组和纵轴阻尼绕组的漏磁路径。
由于经过磁路的路径更长，磁阻比图6-7(c)所示的还要大，因此所对应的纵轴电抗比暂态电抗还要小，称这时对应的纵轴等值电抗为次暂态电抗，且，其中为电枢反应磁通走纵轴阻尼绕组和励磁绕组漏磁路径时对应的电枢反应电抗，显然。
可以推论，在横轴方向也存在着横轴等值次暂态电抗，且。
空载短路时，对应的电动势为空载电动势，故次暂态短路电流的起始值为（6-39）称为次暂态短路电流起始值。
在负载短路时，类似不考虑阻尼绕组负载短路的分析，有如下的电压平衡方程式（6-40）式中，为后的虚构电动势，与类似，也是计算用电势。
由式(4-40)可见，的数值同样可由正常稳态参数求得。
同样近似认为具有短路瞬间不突变的性质，则可用来计算次暂态短路电流基波分量的起始值。
