漏电保护器分类

漏电保护工作原理
漏电保护是一种重要的电气安全保护措施，通过对漏电电流进行监测和判断，及时切断电路，以避免电气事故的发生。

下面将介绍漏电保护的工作原理，包括三个方面：
一、漏电保护的分类
漏电保护按照不同的工作原理和检测方式可以分为如下几类：
1. 电容式漏电保护器：通过对电路的电容进行监测，发现漏电现象，并及时切断电路。

2. 电流式漏电保护器：通过对电路中总电流和残余电流进行比较，监测到漏电现象，并及时切断电路。

3. 电阻式漏电保护器：通过对电路的绝缘电阻值进行检测，发现漏电现象，并及时切断电路。

二、漏电保护的工作原理
漏电保护的工作原理基本相同，具体如下：
1. 检测电路中的漏电电流：漏电保护器会不断监测电路中的电流，如果监测到漏电电流超过设定值，就会判定出现了漏电现象。

2. 判断漏电类型：漏电保护器能够判断漏电是直接漏电或间接漏电，
如果是间接漏电，还能确定漏电电阻值是否合格。

3. 切断电路：漏电保护器能够根据检测到的漏电情况，自动切断电路，有效避免漏电事故的发生。

三、漏电保护的应用场合
漏电保护器在生活和工业中的应用广泛，包括以下几个方面：
1. 家庭：漏电保护器可用于家庭电气安全装置中，如电路开关、插座等。

2. 工业：漏电保护器可用于工业设备的配电系统中，确保工业生产过
程的安全。

3. 公共场所：漏电保护器也可用于公共场所，如公共交通、医院、学
校等，保障人们的生命安全。

总之，漏电保护是一项重要的电气安全措施，其工作原理包括检测电
路中的漏电电流、判断漏电类型和切断电路等环节，可应用于家庭、
工业和公共场所等领域。

漏电保护器分类按保护器的功能与结构分类漏电继电器：结构简单，仅由零序电流互感器和继电器两部分组成，能够完成对漏电电流的检测和对线路的执行保护功能。

漏电开关：安装在绝缘外壳内，由零序电流互感器、主开关和脱扣器三部分构成，具有手动控制和漏电保护的功能。

漏电断路器：是在断路器上加装漏电保护部分的组合式电器，能够有效的对漏电故障和过载现象进行保护。

漏电保护插座：有两种形式的漏电保护插座，一种由漏电断路器与插座组合而成，另一种由漏电开关和插座组合而成。

(2)按动作方式分类电磁式漏电保护器：中间环节为电磁结构，不需要为放大电路和为电子电路供电的辅助电源。

电子式漏电保护器：电子器件组成的电子电路构成了漏电保护器的中间环节，漏电电流需经过放大电路放大后再激励漏电脱扣器（断路器）动作，需要辅助电源。

(3)按安装方式分类基于 DSP 的 A型漏电保护器的设计固定安装/固定接线式漏电保护器：能够以固定的接线方式安装在固定地方。

可移动式漏电保护器：通过可移动电缆可以方便地将漏电保护器移动到工作场所。

(4)按照主开关级数与电流回路分类单极二线漏电保护器二极漏电保护器二极三线漏电保护器三极漏电保护器三极四线漏电保护器四极漏电保护器 (5)按动作电流值分类高灵敏度漏电保护器：额定动作电流较小（30mA），可用作直接触电的补充保护及间接触电保护。

中灵敏度漏电保护器：漏电额定动作电流值为30mA～1000mA，用作间接接触保护或用来防止接地短路故障及电气火灾事故的发生。

低灵敏度漏电保护器：漏电额定动作电流较大（1000mA），用作间接接触保护或用来防止接地短路故障及电气火灾事故的发生。

(6)按动作时间分类瞬时型：保护器动作快速，动作时间小于0、2s。

延时型漏电保护器：通过在控制电路中增加一定的延时电路以实现漏电保护器动作时间的延时功能，延时极差一般为 0、2s。

反时限漏电保护器：漏电电流的值越大则保护器的动作时间越小。

为了保障供电的可靠性，电子式漏电保护器大多具有反延时的特性。

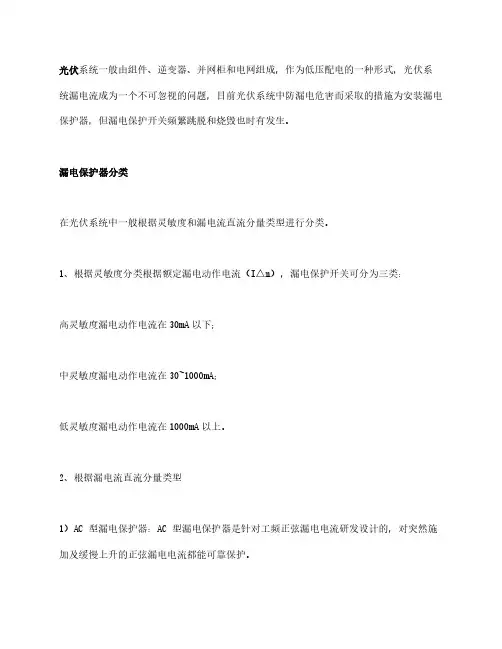

光伏系统一般由组件、逆变器、并网柜和电网组成，作为低压配电的一种形式，光伏系统漏电流成为一个不可忽视的问题，目前光伏系统中防漏电危害而采取的措施为安装漏电保护器，但漏电保护开关频繁跳脱和烧毁也时有发生。

漏电保护器分类在光伏系统中一般根据灵敏度和漏电流直流分量类型进行分类。

1、根据灵敏度分类根据额定漏电动作电流（I△n），漏电保护开关可分为三类：高灵敏度漏电动作电流在30mA以下；中灵敏度漏电动作电流在30~1000mA；低灵敏度漏电动作电流在1000mA以上。

2、根据漏电流直流分量类型1）AC型漏电保护器：AC型漏电保护器是针对工频正弦漏电电流研发设计的，对突然施加及缓慢上升的正弦漏电电流都能可靠保护。

2）A型漏电保护器：A型漏电保护器和AC型漏电保护器在工作原理（通过零序电流互感器测量漏电值）上基本相同，只是对互感器的磁特性进行了改进，除对正弦漏电信号能够可靠保护外，还能对含有脉动直流分量的漏电信号可靠保护。

3）B型漏电保护器：Ｂ型漏电保护器对正弦交流信号、脉动直流信号和平滑信号都能可靠保护。

光伏系统漏电流的产生在逆变器启动时，为保证逆变器可靠正常工作，需要对内部继电器检测，由于逆变器内部对地共模电容以及PV面板对地泄漏电容的存在，继电器自检时，电网、逆变器、PV面板通过对地的泄漏电容以及逆变器共模电容和大地之间构成回路，产生瞬时的泄漏电流。

这种瞬间的泄漏电流，属于非故障电流，高灵敏度的漏电保护开关可能存在误跳闸的情况；在光伏系统工作过程中，真正由于部件故障造成的故障漏电流，逆变器自身也会起到实时保护的作用。

光伏系统中漏电保护器的常见问题1、漏电保护器跳脱表现光伏系统，特别是容量比较大的光伏系统，由于组件平铺面积大，在露水重的清晨或者雨天后，逆变器在自检过程会闭合内部继电器，在此过程组件对地漏电流大于漏电保护器的动作电流时，漏电保护器会跳脱。

这种情形的特征是随机性即系统中有多个漏电保护器时，跳脱是随机的；时效性即空气干燥后，系统可以正常工作。

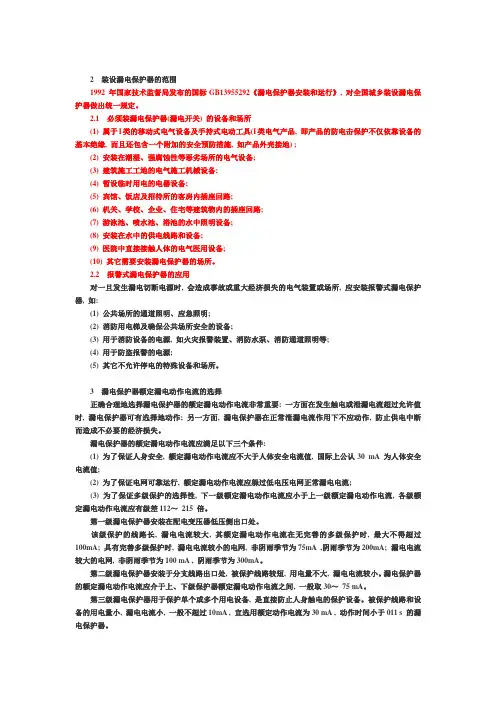

2装设漏电保护器的范围1992 年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》, 对全国城乡装设漏电保护器做出统一规定。

2.1必须装漏电保护器(漏电开关) 的设备和场所(1) 属于I类的移动式电气设备及手持式电动工具(I类电气产品, 即产品的防电击保护不仅依靠设备的基本绝缘, 而且还包含一个附加的安全预防措施, 如产品外壳接地) ;(2) 安装在潮湿、强腐蚀性等恶劣场所的电气设备;(3) 建筑施工工地的电气施工机械设备;(4) 暂设临时用电的电器设备;(5) 宾馆、饭店及招待所的客房内插座回路;(6) 机关、学校、企业、住宅等建筑物内的插座回路;(7) 游泳池、喷水池、浴池的水中照明设备;(8) 安装在水中的供电线路和设备;(9) 医院中直接接触人体的电气医用设备;(10) 其它需要安装漏电保护器的场所。

2.2报警式漏电保护器的应用对一旦发生漏电切断电源时, 会造成事故或重大经济损失的电气装置或场所, 应安装报警式漏电保护器, 如:(1) 公共场所的通道照明、应急照明;(2) 消防用电梯及确保公共场所安全的设备;(3) 用于消防设备的电源, 如火灾报警装置、消防水泵、消防通道照明等;(4) 用于防盗报警的电源;(5) 其它不允许停电的特殊设备和场所。

3漏电保护器额定漏电动作电流的选择正确合理地选择漏电保护器的额定漏电动作电流非常重要: 一方面在发生触电或泄漏电流超过允许值时, 漏电保护器可有选择地动作; 另一方面, 漏电保护器在正常泄漏电流作用下不应动作, 防止供电中断而造成不必要的经济损失。

漏电保护器的额定漏电动作电流应满足以下三个条件:(1) 为了保证人身安全, 额定漏电动作电流应不大于人体安全电流值, 国际上公认30 mA 为人体安全电流值;(2) 为了保证电网可靠运行, 额定漏电动作电流应躲过低电压电网正常漏电电流;(3) 为了保证多级保护的选择性, 下一级额定漏电动作电流应小于上一级额定漏电动作电流, 各级额定漏电动作电流应有级差112～215 倍。

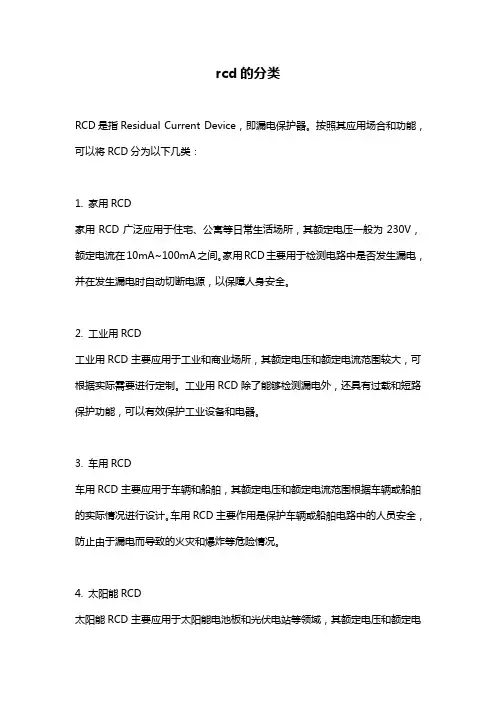

rcd的分类
RCD是指Residual Current Device，即漏电保护器。

按照其应用场合和功能，可以将RCD分为以下几类：
1. 家用RCD
家用RCD广泛应用于住宅、公寓等日常生活场所，其额定电压一般为230V，额定电流在10mA~100mA之间。

家用RCD主要用于检测电路中是否发生漏电，并在发生漏电时自动切断电源，以保障人身安全。

2. 工业用RCD
工业用RCD主要应用于工业和商业场所，其额定电压和额定电流范围较大，可根据实际需要进行定制。

工业用RCD除了能够检测漏电外，还具有过载和短路保护功能，可以有效保护工业设备和电器。

3. 车用RCD
车用RCD主要应用于车辆和船舶，其额定电压和额定电流范围根据车辆或船舶的实际情况进行设计。

车用RCD主要作用是保护车辆或船舶电路中的人员安全，防止由于漏电而导致的火灾和爆炸等危险情况。

4. 太阳能RCD
太阳能RCD主要应用于太阳能电池板和光伏电站等领域，其额定电压和额定电
流一般比较高。

太阳能RCD主要作用是保护太阳能电路中的人员安全，防止由于漏电而导致的火灾和爆炸等危险情况，同时也可以保护太阳能电池板和光伏电站等设备。

总之，不同类型的RCD应用场合和功能不同，但其基本原理都是通过检测漏电并切断电源，以确保人员和设备的安全。

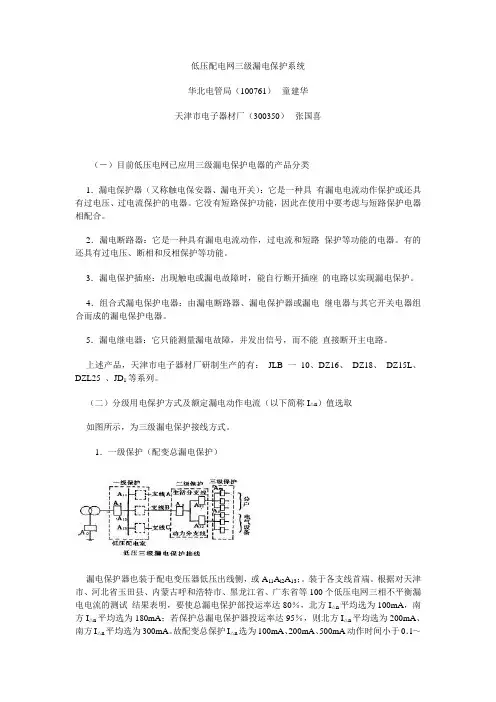

低压配电网三级漏电保护系统华北电管局（100761）童建华天津市电子器材厂（300350）张国喜（－）目前低压电网已应用三级漏电保护电器的产品分类1．漏电保护器（又称触电保安器、漏电开关）：它是一种具有漏电电流动作保护或还具有过电压、过电流保护的电器。

它没有短路保护功能，因此在使用中要考虑与短路保护电器相配合。

2．漏电断路器：它是一种具有漏电电流动作，过电流和短路保护等功能的电器。

有的还具有过电压、断相和反相保护等功能。

3．漏电保护插座：出现触电或漏电故障时，能自行断开插座的电路以实现漏电保护。

4．组合式漏电保护电器：由漏电断路器、漏电保护器或漏电继电器与其它开关电器组合而成的漏电保护电器。

5．漏电继电器：它只能测量漏电故障，并发出信号，而不能直接断开主电路。

上述产品，天津市电子器材厂研制生产的有：JLB一10、DZ16、DZ18、DZ15L、DZL25 、JD1等系列。

（二）分级用电保护方式及额定漏电动作电流（以下简称I△n）值选取如图所示，为三级漏电保护接线方式。

1．一级保护（配变总漏电保护）漏电保护器也装于配电变压器低压出线侧，或A11A l2A13；。

装于各支线首端。

根据对天津市、河北省玉田县、内蒙古呼和浩特市、黑龙江省、广东省等100个低压电网三相不平衡漏电电流的测试结果表明，要使总漏电保护部投运率达80％，北方I△n平均选为100mA，南方I△n平均选为180mA；若保护总漏电保护器投运率达95％，则北方I△n平均选为200mA、南方I△n平均选为300mA。

故配变总保护I△n选为100mA、200mA、500mA动作时间小于0．l～0.1s。

A0的保护值可选500mA~10A，动作时间选为小于0．1～Is。

2．二级保护（分支线路保护）由A2或A21、A22构成的二级保护，在人身触及分支线路、设备时，漏电保护器立即动作。

据对天津、河北省等地触电死亡事故分析表明，有近一半的事故是在低压电网已经发生了用电设备外壳带电，导线落地、拉线带电等单相接他故障后，再发生触电死亡事故的，故二级保护若控制在I△n小于200mA则近一半的触电事故就避免了。

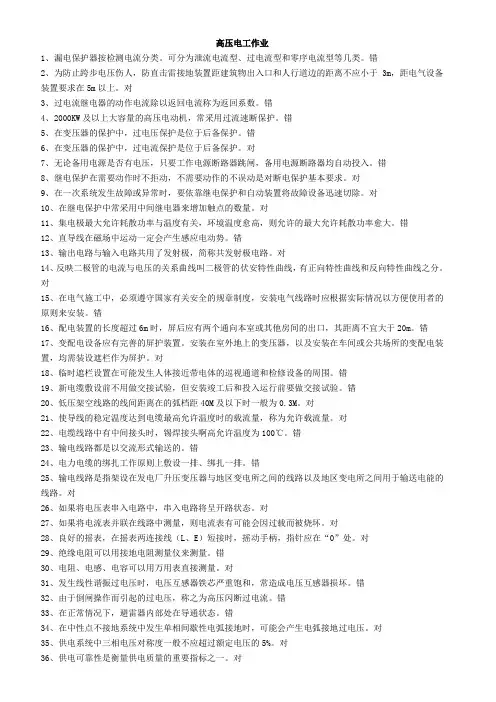

高压电工作业1、漏电保护器按检测电流分类。

可分为泄流电流型、过电流型和零序电流型等几类。

错2、为防止跨步电压伤人，防直击雷接地装置距建筑物出入口和人行道边的距离不应小于3m，距电气设备装置要求在5m以上。

对3、过电流继电器的动作电流除以返回电流称为返回系数。

错4、2000KW及以上大容量的高压电动机，常采用过流速断保护。

错5、在变压器的保护中，过电压保护是位于后备保护。

错6、在变压器的保护中，过电流保护是位于后备保护。

对7、无论备用电源是否有电压，只要工作电源断路器跳闸，备用电源断路器均自动投入。

错8、继电保护在需要动作时不拒动，不需要动作的不误动是对断电保护基本要求。

对9、在一次系统发生故障或异常时，要依靠继电保护和自动装置将故障设备迅速切除。

对10、在继电保护中常采用中间继电器来增加触点的数量。

对11、集电极最大允许耗散功率与温度有关，环境温度愈高，则允许的最大允许耗散功率愈大。

错12、直导线在磁场中运动一定会产生感应电动势。

错13、输出电路与输入电路共用了发射极，简称共发射极电路。

对14、反映二极管的电流与电压的关系曲线叫二极管的伏安特性曲线，有正向特性曲线和反向特性曲线之分。

对15、在电气施工中，必须遵守国家有关安全的规章制度，安装电气线路时应根据实际情况以方便使用者的原则来安装。

错16、配电装置的长度超过6m时，屏后应有两个通向本室或其他房间的出口，其距离不宜大于20m。

错17、变配电设备应有完善的屏护装置。

安装在室外地上的变压器，以及安装在车间或公共场所的变配电装置，均需装设遮栏作为屏护。

对18、临时遮栏设置在可能发生人体接近带电体的巡视通道和检修设备的周围。

错19、新电缆敷设前不用做交接试验，但安装竣工后和投入运行前要做交接试验。

错20、低压架空线路的线间距离在的弧档距40M及以下时一般为0.3M。

对21、使导线的稳定温度达到电缆最高允许温度时的载流量，称为允许载流量。

对22、电缆线路中有中间接头时，锡焊接头啊高允许温度为100℃。

电子式与电磁式漏电保护器异同一、漏电保护器按脱扣方式不同分为电子式与电磁式两类：①电磁脱扣型漏电保护器，以电磁脱扣器作为中间机构，当发生漏电电流时使机构脱扣断开电源。

这种保护器缺点是：成本高、制作工艺要求复杂。

优点是：电磁元件抗干扰性强和抗冲击（过电流和过电压的冲击）能力强；不需要辅助电源；零电压和断相后的漏电特性不变。

②电子式漏电保护器，以晶体管放大器作为中间机构，当发生漏电时由放大器放大后传给继电器，由继电器控制开关使其断开电源。

这种保护器优点是：灵敏度高（可到5mA）；整定误差小，制作工艺简单、成本低。

缺点是：晶体管承受冲击能力较弱，抗环境干扰差；需要辅助工作电源（电子放大器一般需要十几伏的直流电源），使漏电特性受工作电压波动的影响；当主电路缺相时，保护器会失去保护功能。

漏电保护器安全使用1.什么是漏电保护器?答：漏电保护器（漏电保护开关）是一种电气安全装置。

将漏电保护器安装在低压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。

2.漏电保护器的结构组成是什么?答：漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。

①检测元件。

由零序互感器组成，检测漏电电流，并发出信号。

②放大环节。

将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。

③执行机构。

收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。

3.漏电保护器的工作原理是什么?答：①当电气设备发生漏电时，出现两种异常现象：一是，三相电流的平衡遭到破坏，出现零序电流；二是，正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为零电位）。

②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开电源。

电流互感器的结构与变压器类似，是由两个互相绝缘绕在同一铁心上的线圈组成。

漏电保护器的选择与应用第一部分漏电保护器的工作原理 (2)第二部分漏电保护器的分类与特点 (4)第三部分漏电保护器的性能参数 (7)第四部分漏电保护器的选择标准 (10)第五部分漏电保护器的安装要点 (12)第六部分漏电保护器的应用场合 (14)第七部分漏电保护器的维护与检查 (18)第八部分漏电保护器的安全使用规范 (20)第一部分漏电保护器的工作原理漏电保护器，又称为漏电断路器或漏电开关，是一种用于防止电气设备因绝缘损坏而导致的触电事故和电气火灾的安全装置。

其工作原理基于检测电路中的剩余电流（即漏电流），并在检测到异常时迅速切断电源，从而保障人身和设备安全。

漏电保护器的核心部件是零序电流互感器，它串联在主电路中。

正常情况下，流过互感器的电流的矢量和为零。

当电路发生漏电时，会有部分电流通过大地返回，导致流入互感器的电流矢量和不为零，产生剩余电流。

这个剩余电流被互感器检测出来，并通过控制电路触发执行机构动作，断开主电路的接触器，实现漏电保护。

漏电保护器的工作过程可以分为几个阶段：1.检测阶段：零序电流互感器实时监测主电路中的电流。

在正常状态下，由于三相电流基本平衡，互感器二次侧感应出的电流为零。

一旦电路发生漏电，例如某相线对地绝缘降低，就会有电流通过大地返回，导致互感器二次侧感应出与漏电电流成正比的信号电压。

2.比较阶段：检测到的信号电压经过放大后，送入漏电继电器进行比较判断。

漏电继电器内部设有基准值，通常为 30mA 至 50mA。

当信号电压超过此基准值时，漏电继电器判定为漏电状态。

3.延时阶段：为了防止瞬时性故障（如线路潮湿、绝缘老化引起的暂时漏电）引起的误动作，漏电保护器通常会设置一个延时环节。

延时时间通常在 0.1 秒到数秒之间，具体时间根据使用场合和安全要求而定。

若漏电现象持续存在，则延时结束后，漏电保护器将执行跳闸操作。

4.执行阶段：当漏电继电器判定为漏电并满足延时条件后，会输出一个控制信号给执行机构，通常是电磁式或电子式脱扣器。

漏电保护器分类_家用漏电保护器分类根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。

电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。

脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。

目前应用广泛的是电流型漏电保护器，所以下面主要介绍电流型的保护器。

按动作结构分，可分为直接动作式和间接动作式。

直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。

间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。

一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。

在型式上，按保护器具有的功能大体上可分为三类：（1）漏电继电器。

只具备检测、判断功能，不具备开闭主电路功能。

组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。

触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。

试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。

分装式是将漏电脱扣器分离出来，再由外部接线连接。

（2）漏电开关。

同时具备检测、判断、执行功能。

它是漏电继电器和开关的结合体。

（3）漏电保护插座。

将漏电开关和插座组合在一起，使插座具备触电保护功能。

适用于移动电器和家用电器。

当人体与大地互不绝缘时，人在地上触及相线触电称为单相触电。

在低压电网中，当人身发生单相触电或家用电器设备对地漏电时，能够在规定时间内自动完成切断电源的装置，称为漏电保护器或漏电自动开关。

家庭生活用电一般为单相，在家庭生活用电中，装设单相漏电保护器是防止人身单相触电和保护家用电器设备安全运行最重要的技术措施之一。

如何选用家庭生活用电单相漏电保护器呢？笔者认为主要从以下几点来考虑。

1．必须选用符合国家技术标准的产品目前市场上的单相漏电保护器都属电流型的。

浅谈漏电保护器分级保护为了防止人身间接触电和电气火灾事故，在电气工程中漏电保护形式一般采用分级保护，其除正确地选用和整定配电线路的保护电器，使其可靠地切断故障线路外,更应选择分级保护间的级间配合。

根据人身触电时的安全保护要求和适应分级保护的需要，漏电保护器按其分断时间分类有快速型漏电保护装置、延时型漏电保护装置和反时限漏电保护装置，共三种基本型.快速型漏电保护装置没有人为的延时，适用于单级保护或分级保护的末级保护。

用于直接接触保护时其漏电动作电流小于30mA，选用快速型漏电保护器。

延时漏电保护器加有人为的延时部件，适用于分级保护的首级保护，因此它只适用于间接接触保护，其漏电动作电流大于30mA。

反时限型漏电保护器是为了更好地配合电流／时间曲线而设计的产品，其特点是漏电电流越大,分断时间越短；漏电电流越小，分断时间越长。

其适用于直接接触保护,但目前我国没有进行推广。

现从以下两个方面进行分级保护的讨论：一、分级保护方式既要做好安全用电防护工作，减少触电死亡事故，又可提高电网供电的可靠性，这是对漏电保护提出的全面要求。

根据我国供电系统的实际状况，采用漏电切断分级保护方式是实现上述要求的根本途径，目前在低压电网中采用两极漏电保护方式是可行的、有效的。

1．系统的总保护或干线保护第一级保护为全网总保护或主干线保护,这一级保护用漏电断路器可装设在变压器出线处或装设于主干线的首端,其保护范围为低压电网的母线，干线，及其配电装置。

当上述电气设备出现单相接地故障时，漏电保护器立即动作,切断电源，防止人身间接触电事故，同时又作为分支线上漏电保护装置的后备保护。

2．分支保护或电路末端保护第二级保护为分支保护或电路末端保护。

这一级保护用漏电保护装置装设在分支电路或电路末端或装设在用电设备线路上。

其保护范围为一般用电设备。

这一级保护以防止直接接触触电为主要目的，而各自保护面积则较小,确保其他非故障支路不间断供电. 由上述两级保护构成了一个漏电分级保护网。

漏电保护的分类(一)按漏电保护装置中间环节的结构特点分类1.电磁式漏电保护装置。

其中间环节为电磁元件,有电磁脱扣器和灵敏继电器两种型式。

电磁式漏电保护装置因全部采用电磁元件，使得其耐过电流和过电压冲击的能力较强，因而无需辅助电源,当主电路缺相时仍能起漏电保护作用。

但其灵敏度不易提高，且制造工艺复杂，价格较高。

2.电子式漏电保护装置。

其中间环节使用了由电子元件构成的电子电路,有的是分立元件电路，也有的是集成电路。

中间环节的电子电路用来对强电信号进行放大、处理和比较。

其特点是火敏度高、动作电流利动作时间调整方便、使用耐久。

但电子式漏电保护装置对使用条件要求严格，抗电磁干扰性能较差，当主电路缺相时，可能会因失去辅助电源而丧失保护功能。

(二)按结构特征分类1.开关型漏电保护装置。

它是一种将零序电流互感器、中间环节和主开关组合安装在同一机壳内的开关电器,通常称为漏电开关或漏电断路器。

其特点是:当检测到触电、漏电后，保护器本身即可直接切断被保护主电路的供电电源。

这种保护器有的还兼有短路保护及过载保护功能。

2.组合型漏电保护装置。

它是一种由漏电维电器和主开关通过电气连接组合而成的漏电保护装置。

当发生触电、漏电故障时，由漏电继电器进行信号检测、处理和比较，通过其脱扣器或继电器动作，发出报警信号:也可通过控制触点去操作主开关切断供电电源。

漏电继电器本身不具备直接断开主电路的功能。

(三)按安装方式分类1.固定位置安装、固定接线方式的漏电保护装置:2.带有电缆的可移动使用的漏电保护装置。

(四)按极数和线数分类按照主开关的极数和穿过零序电流互感器的线数可将漏电保护装置分为:单极二线漏电保护装置、二机漏电保护装置、二极三线漏电保护装置、三极漏电保护装置、三极四线漏电保护装置和四极漏电保护装置。

其中,单极二线漏电保护装置、二极三线漏电保护装置、三极四线漏电保护装置均有一根直接穿过零序电流互感器而不能被主开关断开的中性线。

(五)按运行方式分类1.不需要辅助电源的漏电保护装置:2.需要辅助电源的漏电保护装置。

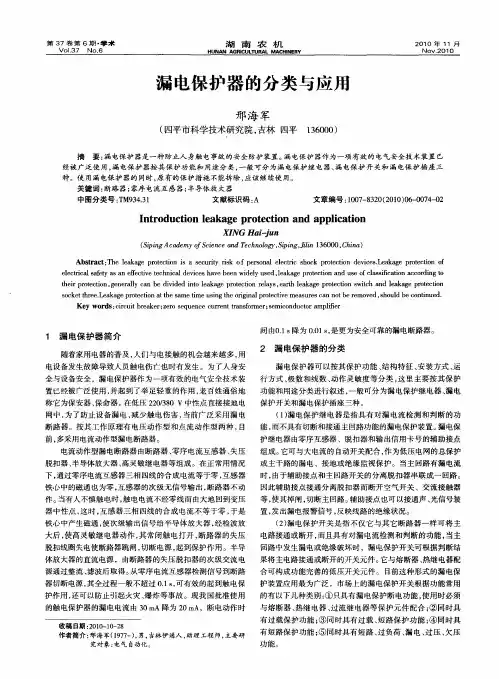

漏电保护器的分类漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

1.漏电保护继电器是指具有对漏电流检测和判断的功能，而不具有切断和接通主回路功能的漏电保护装置。

漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。

它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路。

因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。

辅助接点也可以接通声、光信号装置，发出漏电报警信号，反映线路的绝缘状况。

2.漏电保护开关是指不仅它与其它断路器一样可将主电路接通或断开，而且具有对漏电流检测和判断的功能，当主回路中发生漏电或绝缘破坏时，漏电保护开关可根据判断结果将主电路接通或断开的开关元件。

它与熔断器、热继电器配合可构成功能完善的低压开关元件。

目前这种形式的漏电保护装置应用最为广泛，市场上的漏电保护开关根据功能常用的有以下几种类别：（1）只具有漏电保护断电功能，使用时必须与熔断器、热继电器、过流继电器等保护元件配合。

（2）同时具有过载保护功能。

（3）同时具有过载、短路保护功能。

（4）同时具有短路保护功能。

（5）同时具有短路、过负荷、漏电、过压、欠压功能。

3.漏电保护插座是指具有对漏电流检测和判断并能切断回路的电源插座。

其额定电流一般为20A以下，漏电动作电流6～30mA，灵敏度较高，常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所。
