水电安装质量问题及控制措施水电安装工程是生活生产旳必要环节，本文就水电安装工程中出现旳质量问题进行原因分析和总结，并提出防止措施，但愿对后来旳施工和质量管理有一定旳指导意义。

一、防雷接地不符合规定 1、现象 (l)、引下线、均压环、避雷带搭接处有夹渣、焊瘤、虚焊、咬肉、焊缝不饱满等缺陷。

(2)、焊渣不敲掉、避雷带上旳焊接处不刷防锈漆。

(3)、用螺纹钢替代圆钢作搭接钢筋。

(4)、直接运用对头焊接旳主钢筋作防雷引正经一。

2、原因分析 (1)、操作人员责任心不强，焊接技术不纯熟，他们多数人是电工班里旳多面手焊工，对立焊旳操作技能差。

(2)、现场施工管理员对国家施工及验收规范GB50169 2《接地装置》有关规定执行力度不够。

3、防止措施 (l)、加强对焊工旳技能培训，规定做到搭接焊处焊缝饱满、平整均匀，尤其是对立焊、仰焊等难度较高旳焊接进行培训。

(2)、增强管理人员和焊工旳责任心，及时补焊不合格旳焊缝，并及时敲掉焊渣，刷防锈漆。

(3)、根据GB50169 2《电气装置安装工程接地装置施工及验收规范》规定，避雷引下线旳连接为搭接焊接，搭接长度为圆钢直径旳6倍，因此，不容许用螺纹钢替代圆钢作搭接钢筋。

此外，作为引下线旳主钢筋土建如是对头碰焊旳，应在碰焊处按规定补一搭接圆钢。

二、室外进户管预理不符合规定 l、现象 (1)、采用薄壁铜管替代厚壁钢管。

(2)、预埋深度不够，位置偏差较大。

(3)、转弯处用电焊烧弯，上墙管与水平进户管网电焊驳接成90°角。

(4)、进户管与地下室外墙旳防水处理不好。

2、原因分析 (l)、材料采购员采购时不熟悉国家规范、原则，有旳施工单位故意混淆以减少成本;施工管理员不严格或者对承包者旳故意违规行为不敢持反对意见，不坚决执行规范和原则;监理人员对材料进场旳管理出现漏洞。

(2)、与土建和其他专业队伍协调不够。

(3)、没有弯管机或不会使用弯管机，责任心不强，贪图以便用电焊烧弯。

一、编制依据二、工程概况三、安装监理措施四、安装监理程序五、安装各专业分部（分项）工程施工阶段质量控制A、给排水与采暖工程1、室内给水工程2、室内排水及卫生器具（包括雨水）工程3、室内消防栓系统工程4、地下室自喷系统工程5、地下室排污工程6、室内采暖工程B、建筑电器工程1、电气导管的予留、予埋工程（包括弱电导管）2、防雷及接地工程3、等电位连接工程4、电线、电缆敷设工程5、电缆桥架工程（包括弱电导管）6、动力、照明配电箱工程7、照明、灯具工程8、开关、插座、排气扇工程9、照明通电试运转110、低压电动机、电加热器及电动执行机构检查接线11、低压电气动力设备试验和试运行C、智能建筑工程1、火灾自动报警与消防联动工程2、综合布线系统工程3、楼宇对讲系统工程4、有线电视系统工程D、通风工程（防烟排烟）1、低嗓声双速风机箱安装工程2、轴流风机安装3、风管系统安装工程4、通风工程系统调试E、电梯工程1、土建交接检验2、电梯安装3、电梯电气装置安装4、电梯调整试运行1一、编制依据1、审核通过的图纸会审纪要及设计变更2、安装工程执行的验收规范及标准（1）、GB50300——2001《建筑工程施工质量验收标准》（2）、GB-50242-2002《建筑给排水及采暖工程施工质量验收标准》（3）、GB50261-96《自动喷水灭火系统工程施工验收规范》（4）、GB50303-2002《建筑喷水灭系统施工及验收规范》（5）、GB50166-92《火灾自动报警系统施工及验收规范》（6）、GB50339-2003《智能建筑工程质量验收规范》（7）、GB50242-2002《通风与空调工程施工质量验收规范》（8）、GB50310-2002《电梯工程施工质量验收规范》二、工程概况1、工程名称：灌南县德汇花园三期1#、2#、3#、5#~8#、10#、11#、S-1#楼及地下室建设单位：连云港市德汇房地产开发有限公司设计单位：南京长江都市建筑设计股份有限公司勘察单位：中蓝连海设计研究院监理单位：连云港华连建设工程监理有限公司工程地点：灌南县高级中学南侧，德汇花园小区西侧。

目录一、编制及填表说明二、施工管理记录表1、建筑安装工程交工技术文件封面2、交工文件目录3、开工报告4、技术交底记录5、特殊工种登记表6、主要设备材料使用记录7、工程材料/构配件/设备报审表8、联系单9、工程变更单10、中间交工验收记录11、交工验收证书三、通用施工记录表12、设备开箱检查记录13、基础验收记录14、隐蔽工程（系统封闭）检查记录15、阀门试验（清洗）记录16、设备/管道防腐、保温、保冷、涂漆施工记录17、设备安装检查记录18、静置设备安装检查记录19、单机试运转记录20、空白表格四、建筑给水排水及采暖工程施工记录表1、管道（设备)强度试验记录2、管道系统冲洗记录3、辅助设备水（气)压试验记录4、排水管道灌水试验记录5、排水管道通水试验记录6、排水管道通球试验记录7、卫生器具满水和通水试验记录8、室内消火栓试射试验记录9、厕所间（盥洗室、阳台）盛水试验记录五、建筑电气工程施工记录表1、成套配电柜、控制柜及动力、照明配电箱安装记录2、硬母线滑线安装记录3、裸母线、封闭母线、插接母线安装记录4、电缆桥架安装检查记录5、电缆敷设及绝缘电阻测试记录6、配线线路绝缘电阻测试记录7、接地装置施工隐蔽记录8、接地电阻测试记录9、电机试运转记录10、线路、插座、开关接线检查记录11、大型灯具牢固性试验记录12、照明全负荷通电试运行记录13、住宅工程照明全负荷通电试运行记录14、避雷针、网安装记录15、漏电保护装置模拟测试记录六、通风与空调工程施工记录表1、风管漏光检测记录2、风管漏风检测记录3、消声器安装记录4、风机盘管试验记录5、变风量末端装置试验记录6、净化系统风管清洗记录7、风流罩（风机过滤单元）安装记录8、空气净化系统检测记录9、风系统调试记录10、通风空调系统无生产负荷联合试运转记录(一）11、通风空调系统无生产负荷联合试运转记录（二）一、编制及填表说明（一)编制说明建筑工程安装交工技术文件包括:施工管理记录、施工技术记录、工程质量验收记录、工程竣工图等。

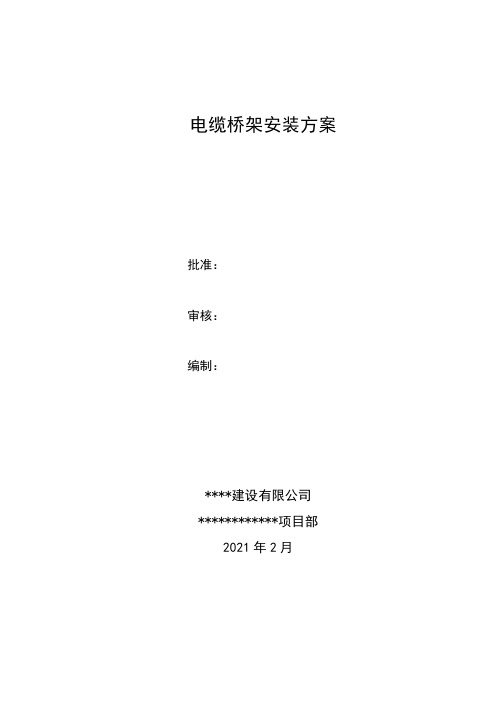

电缆桥架安装方案批准：审核：编制：****建设有限公司************项目部2021年2月目录一、概述 (1)1.1工作范围 (1)1.2 电缆通道布置 (1)1.3 工作接口 (3)二、编制依据 (4)三、技术准备 (4)四、施工准备 (5)4.1安装工器具及安全文明施工工器具： (5)4.2人员准备 (5)4.3安装设备与材料准备 (6)4.4文明施工 (6)五、工艺流程 (6)六、安装方法： (7)6.1测量放点 (7)6.2立柱安装 (7)6.3 托臂安装 (8)6.4 桥架安装 (8)6.5支架安装 (9)6.6接地安装 (9)七、施工安全保证措施 (10)7.1质量管理组织措施 (10)7.2安装质量控制措施 (10)7.3 质量评定标准 (10)7.4电缆桥架的保护 (11)八、工程建设强条要求 (11)九、施工计划 (12)9.1施工进度计划 (12)十、安全文明管理措施 (12)10.1安全施工措施 (12)十一、环境保护措施 (14)附表1：电缆桥架安装工序质量验收记录表 (15)附表2：电缆桥架安装测量数据记录 (16)一、概述1.1工作范围XX水电站电缆桥架及电缆沟支架安装工作内容包括：电站进水口、大坝左岸、电站地下厂房、母线洞、主变洞、出线竖井（包括中间水平廊道）、左岸出线场、调压井、尾水出口、进厂交通洞等部位及其相互连接的电缆通道（包括公路、交通洞等）的电缆桥架（包括桥架配套的防火隔板）及明敷接地导体的的提货、二次转运、现场保管、安装、接地线的连接及竣工验收等全部工作，以及施工期的维护和管理和直至移交给发包人之前的全部工作。

1.2 电缆通道布置（1）地下厂房厂内电缆通道1）主厂房发电机层电缆吊架：在下游侧楼板下沿主厂房长度方向设置贯穿全厂的双排多层电缆吊架；在每台机组段的左侧，沿厂房上下游方向设置单排多层电缆吊架；在每台机组段的机坑墙外，沿墙外设置单排多层电缆吊架。

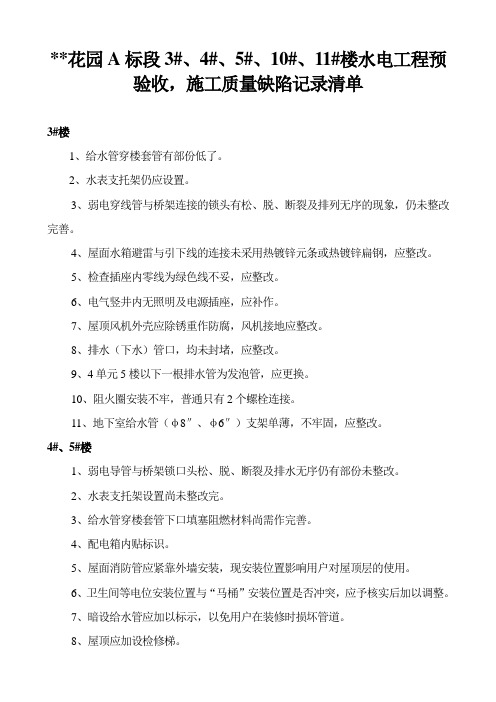

**花园A标段3#、4#、5#、10#、11#楼水电工程预验收，施工质量缺陷记录清单3#楼1、给水管穿楼套管有部份低了。
