输液泵的工作原理及应用1. 引言输液泵是医疗领域中常用的设备之一，用于将药物或生理盐水通过导管输送至患者体内。
本文将介绍输液泵的工作原理和应用。
2. 工作原理输液泵的工作原理基于几个重要的组成部分：电动机、压力传感器和控制系统。
2.1 电动机传统的输液泵采用直流电动机，最新的模型则使用了无刷电机。
电动机将电能转换为机械能，推动输液泵的运转。
2.2 压力传感器输液泵内部装有压力传感器，用于检测液体流动时的压力变化。
通过监测压力变化，输液泵可以自动调节输液速度，保证药物按照预定剂量输送。
2.3 控制系统控制系统是输液泵的核心组件，它负责控制输液泵的速度和输送的液体剂量。
控制系统可以根据医生的指示，设置特定的输液速度和剂量，确保患者得到正确的治疗。
3. 应用领域输液泵在医疗领域有着广泛的应用，以下列举几个常见的应用领域。
3.1 医院在医院中，输液泵是常见的设备之一，用于为病患输送药物、生理盐水等。
输液泵可以根据病患的需要，精确控制药物输送的速度和剂量，确保治疗的有效性。
3.2 急救车在急救车上，输液泵可以用于输送急救药物或液体给予患者。
由于急救情况时间紧迫，输液泵的精确控制能力可以为患者提供及时的治疗。
3.3 家庭护理部分患者可能需要长期进行输液治疗，而无法每次都前往医院接受治疗。
在这种情况下，家庭护理输液泵成为必需的设备。
家庭护理输液泵可以方便地为患者提供持续的输液治疗。
3.4 实验室输液泵在实验室中也有着重要的应用。
在实验过程中，精确控制液体剂量的输送十分重要。
输液泵可以确保实验结果的准确性和可重复性。
4. 使用注意事项使用输液泵时，需要注意以下事项：•熟悉使用说明书：在操作输液泵之前，确保已经详细阅读和理解使用说明书，按照说明书的要求正确操作。
•严格按照医生指令：输液泵应该根据医生的指示设置输液速度和剂量，不得擅自调整。
•定期检查和维护：定期检查输液泵的性能和功能，并进行必要的维护保养，以确保其正常运行。
![一种输液泵[实用新型专利]](https://img.taocdn.com/s1/m/ea9dabd9b90d6c85ed3ac670.png)

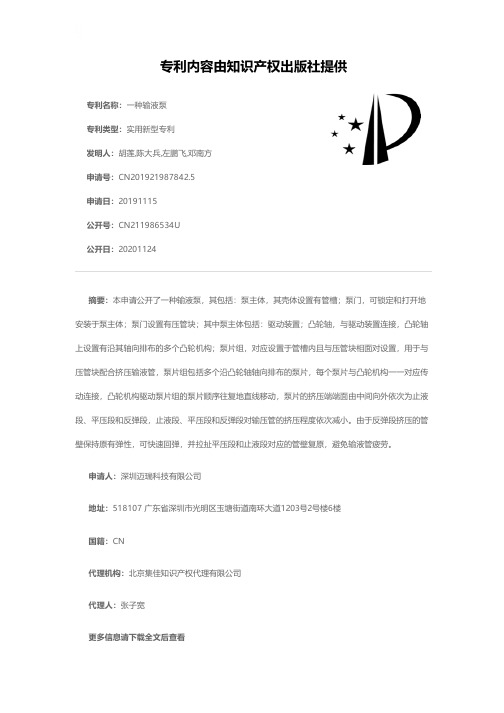

专利名称：一种输液泵
专利类型：实用新型专利
发明人：胡莲,陈大兵,左鹏飞,邓南方申请号：CN201921987842.5
申请日：20191115
公开号：CN211986534U
公开日：
20201124
专利内容由知识产权出版社提供
摘要：本申请公开了一种输液泵，其包括：泵主体，其壳体设置有管槽；泵门，可锁定和打开地安装于泵主体；泵门设置有压管块；其中泵主体包括：驱动装置；凸轮轴，与驱动装置连接，凸轮轴上设置有沿其轴向排布的多个凸轮机构；泵片组，对应设置于管槽内且与压管块相面对设置，用于与压管块配合挤压输液管，泵片组包括多个沿凸轮轴轴向排布的泵片，每个泵片与凸轮机构一一对应传动连接，凸轮机构驱动泵片组的泵片顺序往复地直线移动，泵片的挤压端端面由中间向外依次为止液段、平压段和反弹段，止液段、平压段和反弹段对输压管的挤压程度依次减小。
由于反弹段挤压的管壁保持原有弹性，可快速回弹，并拉扯平压段和止液段对应的管壁复原，避免输液管疲劳。
申请人：深圳迈瑞科技有限公司
地址：518107 广东省深圳市光明区玉塘街道南环大道1203号2号楼6楼
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：张子宽
更多信息请下载全文后查看。
医用输液泵的输液质量控制
肖红
【期刊名称】《计量与测试技术》
【年(卷),期】2009(036)003
【摘要】医用输液泵以其将液体和药物精确、恒量、恒速、持续泵人人体内的特点,成为ICU治疗中的常规设备.输液泵输液流量的准确与否直接关系到病人的治疗质量和生命安全,但至今我省还没有形成统一的检测规范.本文根据医用输液泵的技术性能,参考相关IEC标准和国家标准,制定了适用于不同场合的校准方法(称重法和流量比对法),具有操作的可行性及实施的实用性.校准规范的制定,为全省医用输液泵计量量值传递的准确可靠提供了有效的法定技术依据,为输液泵合理应用及安全可靠提供了科学保障.
【总页数】3页(P76-78)
【作者】肖红
【作者单位】福建省计量科学技术研究所,福建,福州,350003
【正文语种】中文
【中图分类】TH77
【相关文献】
1.医用输液泵质量控制实践 [J], 鲍俊成;陈绵康;周娜;金海霞
2.医用输液泵临床应用质量控制检测研究 [J], 李辉;张祖进;郭召平;张红远;黄比今
3.医用输液泵的工作原理与质量控制 [J], 陈彤
4.质量控制检测技术在医用输液泵中的应用 [J], 李大鹏;孙遥;郑峰
5.医用输液泵的质量控制检测分析与维护保养 [J], 汤栋生;许新建;林海东;谢少玲;纪学鑫;毛坤剑
因版权原因，仅展示原文概要，查看原文内容请购买。
浅谈输液泵专用步进电机控制芯片TB5128FTG
输液泵通常是机械或电子的控制装置，它通过作用于输液导管达到控制输液速度的目的。
常用于需要严格控制输液量和药量的情况，如在应用升压药物，抗心律失常药药物，婴幼儿静脉输液或静脉麻醉时。
以下结合临床实际应用来谈谈输液泵的日常操作、维护及保存应该注意的问题。
输液泵的产品型号多样，性能各异。
按其工作特点可分为蠕动控制式输液泵，定容控制式输液泵及针筒微量注射式输液泵三类。
输液泵系统主要由微机系统、泵装置、监测装置、报警装置和输入及显示装置组成。
微机系统目前主流涉及采用ARM Cortex-M3/M4架构的单片
泵装置是整个系统的“心脏”,是输送液体的动力源医用输液泵一般采用的是指状蠕动泵作为动力源。
指状蠕动泵是利用滚轮转动,使输液泵管路一定部位受到挤压,产生蠕动,从而推动液体向前流动。
指状蠕动泵具有体积小,重量轻,定量准确及输液管装卸方便等特点,使用最为广泛。
这种泵有一根凸轮轴,凸轮轴上有多个凸轮,这些凸轮的运动规律相差一定的角度,每个凸轮与一个指状滑块相连。
工作时,由步进电机带动凸轮轴转动,使滑块按照一定顺序和运动规律上下往复运动,像波一样依次挤压静脉输液管,使输液管中的液体以一定的速度定向流动。
指状蠕动泵比较精确,可大范围控制输液总量和输液速度;当“手指”的数目超过8个时(一般为12个),泵的线性度良好,输液时不易产生脉动,使输液泵具有安全性和稳定性监测装置主要有多种传感器组成,输液泵配有红外滴数传感器、压力式传感器和超声波气泡传感器等,它们分别用于液体流速和流量、堵塞压力及漏液和气泡的检测。
步进电机的速度、精度控制取决于步进电机驱动芯片，它是通过输入脉冲信号来进行控制的，即电机的总转动角度由输入脉冲数决定，而电机的转速由脉冲信号频率决定。
如今随着技术的发展，微步步进电机驱动不断实现了越来越强大的性能，例如静音驱动、降低功耗等。
东芝新推出的TB5128FTG拥有强大的性能，额定值为50V／5A，支持128级微步进，在降低功耗的同时，支持大电流驱动和高精度控制，能有针对性地对电机运行难题实现各个击破，从而系统地提升整体性能。
更高的分辨率：凭借高达128级微步进的驱动控制技术，相比于传统的32步电机驱动器拥有更高的分辨率。
高效电机驱动：采用东芝原创性电流优化技术AGC[1]，有助于避免电机失步和降低功耗，实现大电流驱动（额定值为50V／5A），而ADMD[2]有助于提高电流跟踪能力。
降低噪声和振动：由于具备电流衰减模式选择功能SMD[3]，可有效降低电机驱动期间所产生的噪声和振动。
降低成本：不但如此，它还融入东芝原创性电流检测技术ACDS[4]，能有效减少驱动控制所需的元件数量，有助于降低系统成本，提高电路板设计灵活性。
注：[1] AGC：主动增益控制优化驱动器电流，满足所需扭矩。
一项避免电机失速且实现功耗降低的东芝技术。
[2] ADMD：先进动态混合衰减自动优化快速衰减和缓慢衰减模式的开关控制，实现安全高转速。
[3] SMD：可选择混合衰减优化驱动器电流，以满足电机需要。
[4] ACDS：先进电流检测系统，无需电流检测电阻器即可控制电机电流。
报警系统是传感器感应到的信号经微机处理后,得出报警控制信号,再由报警装置响应,引起人们的注意,同时进行正确的处理。
具有光电报警和声音报警功能,对输液过程中出现断电、泵门未关、低温、输液完成、电池欠压、管路阻塞和管路中出现气泡等异常情况进行报警。
输入及显示装置的输入部分负责设定输液的各个参数,如输液量和输液速度等。
显示部分负责显示各参数和当前的工作状态等。
综上，采用TB5128FTG专用芯片的输液泵设计可以使药水更加均匀、准确的输入体内，从而使治疗得到更有效的作用；同时，它还能确保浓度为最有效的浓度，copy准确控制用量，并且可以精准测量输入量。
同时精准控制药水的输液速度，从而避免药水速度太快产生的不良后果，及速度过慢对治疗起不到应有的效果。
