玻纤管检测 玻璃纤维管测试分析

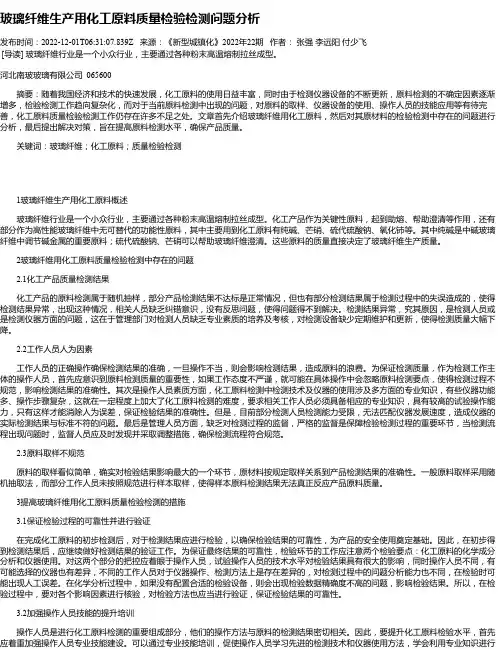

玻璃纤维生产用化工原料质量检验检测问题分析发布时间：2022-12-01T06:31:07.839Z 来源：《新型城镇化》2022年22期作者：张强李远阳付少飞[导读] 玻璃纤维行业是一个小众行业，主要通过各种粉末高温熔制拉丝成型。

河北南玻玻璃有限公司 065600摘要：随着我国经济和技术的快速发展，化工原料的使用日益丰富，同时由于检测仪器设备的不断更新，原料检测的不确定因素逐渐增多，检验检测工作趋向复杂化，而对于当前原料检测中出现的问题，对原料的取样、仪器设备的使用、操作人员的技能应用等有待完善，化工原料质量检验检测工作仍存在许多不足之处。

文章首先介绍玻璃纤维用化工原料，然后对其原材料的检验检测中存在的问题进行分析，最后提出解决对策，旨在提高原料检测水平，确保产品质量。

关键词：玻璃纤维；化工原料；质量检验检测1玻璃纤维生产用化工原料概述玻璃纤维行业是一个小众行业，主要通过各种粉末高温熔制拉丝成型。

化工产品作为关键性原料，起到助熔、帮助澄清等作用，还有部分作为高性能玻璃纤维中无可替代的功能性原料，其中主要用到化工原料有纯碱、芒硝、硫代硫酸钠、氧化铈等。

其中纯碱是中碱玻璃纤维中调节碱金属的重要原料；硫代硫酸钠、芒硝可以帮助玻璃纤维澄清。

这些原料的质量直接决定了玻璃纤维生产质量。

2玻璃纤维用化工原料质量检验检测中存在的问题2.1化工产品质量检测结果化工产品的原料检测属于随机抽样，部分产品检测结果不达标是正常情况，但也有部分检测结果属于检测过程中的失误造成的，使得检测结果异常，出现这种情况，相关人员缺乏纠错意识，没有反思问题，使得问题得不到解决。

检测结果异常，究其原因，是检测人员或是检测仪器方面的问题，这在于管理部门对检测人员缺乏专业素质的培养及考核，对检测设备缺少定期维护和更新，使得检测质量大幅下降。

2.2工作人员人为因素工作人员的正确操作确保检测结果的准确，一旦操作不当，则会影响检测结果，造成原料的浪费。

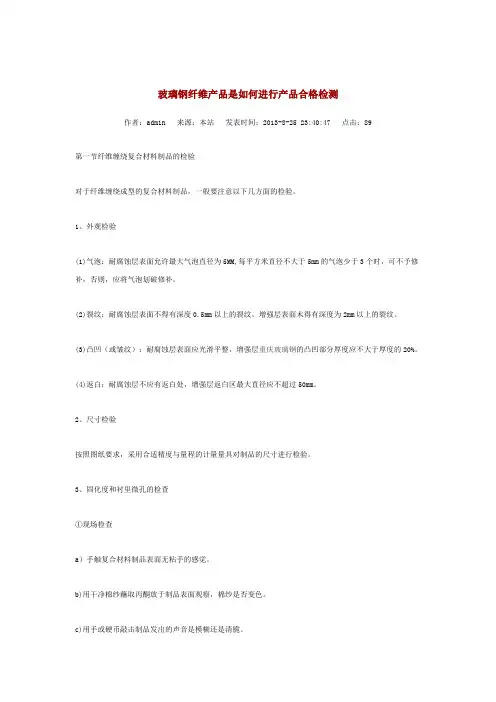

玻璃钢纤维产品是如何进行产品合格检测作者：admin 来源：本站发表时间：2013-8-25 23:40:47 点击：89第一节纤维缠绕复合材料制品的检验对于纤维缠绕成型的复合材料制品，一般要注意以下几方面的检验。

1、外观检验(1)气泡：耐腐蚀层表面允许最大气泡直径为5MM,每平方米直径不大于5mm的气泡少于3个时，可不予修补，否则，应将气泡划破修补。

(2)裂纹：耐腐蚀层表面不得有深度0.5mm以上的裂纹。

增强层表面木得有深度为2mm以上的裂纹。

(3)凸凹（或皱纹）：耐腐蚀层表面应光滑平整，增强层重庆玻璃钢的凸凹部分厚度应不大于厚度的20%。

(4)返白：耐腐蚀层不应有返白处，增强层返白区最大直径应不超过50mm。

2、尺寸检验按照图纸要求，采用合适精度与量程的计量量具对制品的尺寸进行检验。

3、固化度和衬里微孔的检查①现场检查a）手触复合材料制品表面无粘手的感觉。

b)用干净棉纱蘸取丙酮放于制品表面观察，棉纱是否变色。

c)用手或硬币敲击制品发出的声音是模糊还是清脆。

若手感觉发粘、棉纱变色、声音模糊，即认为制品表面固化不合格。

②呋喃复合材料固化度简易检验取一试样浸入盛有少量丙酮的烧杯中，封口，浸泡24小时，以试样表面光滑完整，丙酮不变色作为固化的标志。

③制品固化度的检验与测试通过测试巴氏硬度来间接地考核复合材料的固化程度，采用巴氏硬度计，其型号可以为HBa-1型或GYZJ934-1型，用测得的巴氏硬度换算出近似固化度。

固化比较理想的缠绕复合材料制品的巴氏硬度一般为40-55。

也可按照GB2576-89的相关规定准确测试制品固化度。

④衬里微孔检测必要时，复合材料衬里采用电火花检测器或微孔检测仪进行抽样检查。

4、制品性能检测依据作业指导文件要求的测试内容和规定的测试标准对制品热、物理和机械性能进行测试，为制品的验收提供依据。

5、无损检测必要时需对产品进行超声波扫描、X射线、CT、热成像等的无损检测，准确分析和判定制品内部缺陷。

玻璃钢管的微波无损检测技术的探析摘要：玻璃钢管是一种较为特殊的材料，被广泛的应用在油气田地面工程建设当中，但如果不能对其进行有效的检测，就可能会导致玻璃钢管的某些制造安装职工的缺陷无法及时被发现，进而产生严重的质量问题及安全隐患。

微波无损检测是一种新型的非金属检测方式，在玻璃钢管检测中有较好的效果，本文就玻璃钢管中微波无损检测技术的应用进行分析。

关键词：玻璃钢管；微波；无损检测技术前言：玻璃钢管是一种用增强材料玻璃纤维及基体树脂制作成的一种新型材料，由于这种材料本身的耐腐蚀性、内壁较为光滑、流体阻力小、保温好及工程造价低等原因在石油天然气工业的油气技术及注水管道中有着广泛的应用。

但是在生产、运输、施工安装等环节，常会出现各种质量问题，比如树脂确实、渗透、分层等，因此需要在使用中对玻璃钢管进行有效的无损检测，减少问题的发生。

随着技术的发展近几年微波无损检测技术得到了极大的发展，逐渐趋于成熟，在一些非金属材料的检测中已经初见成效，因此本文就微波无损检测技术在玻璃钢管中的应用继续分析探讨。

一、微波检测技术（一）微波检测技术原理微波是一种干涉波，波长属于厘米级，频率范围在0.3-300GHz之间，由于微波对非金属材料有一定的穿透性，且其与非金属材料之间有一定的相互作用，因此微波在非金属材料的检测中具有较好的效果，在进行非金属材料检测时，微波的频率范围一般是在5-50GHz之间[1]。

微波在非金属材料中进行传播时，旺旺会在材料的界面上的反射波及入射波中形成一个驻波，在不同的界面上，如材料的前面或后面，材料的不同特征，例如分层、裂纹等原因，会导致微波传播中入射波及反射波发生一定的变化，也就造成了驻波的变化，也就是幅值、相位及频率的变化[2]。

那么通过这些变化，将相应的数据信息很粗安迪到接收器上，对数据进行处理后，就能有效的检测出非金属材料的缺陷，比如可以通过彩色图或灰色图的显色效果将玻璃钢材的缺陷情况做出反映。

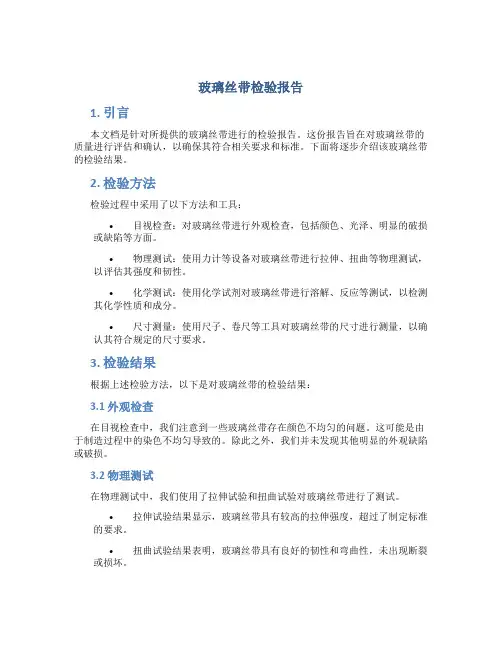

玻璃丝带检验报告1. 引言本文档是针对所提供的玻璃丝带进行的检验报告。

这份报告旨在对玻璃丝带的质量进行评估和确认，以确保其符合相关要求和标准。

下面将逐步介绍该玻璃丝带的检验结果。

2. 检验方法检验过程中采用了以下方法和工具：•目视检查：对玻璃丝带进行外观检查，包括颜色、光泽、明显的破损或缺陷等方面。

•物理测试：使用力计等设备对玻璃丝带进行拉伸、扭曲等物理测试，以评估其强度和韧性。

•化学测试：使用化学试剂对玻璃丝带进行溶解、反应等测试，以检测其化学性质和成分。

•尺寸测量：使用尺子、卷尺等工具对玻璃丝带的尺寸进行测量，以确认其符合规定的尺寸要求。

3. 检验结果根据上述检验方法，以下是对玻璃丝带的检验结果：3.1 外观检查在目视检查中，我们注意到一些玻璃丝带存在颜色不均匀的问题。

这可能是由于制造过程中的染色不均匀导致的。

除此之外，我们并未发现其他明显的外观缺陷或破损。

3.2 物理测试在物理测试中，我们使用了拉伸试验和扭曲试验对玻璃丝带进行了测试。

•拉伸试验结果显示，玻璃丝带具有较高的拉伸强度，超过了制定标准的要求。

•扭曲试验结果表明，玻璃丝带具有良好的韧性和弯曲性，未出现断裂或损坏。

3.3 化学测试我们进行了一系列的化学测试，以评估玻璃丝带的化学性质和成分。

结果显示，玻璃丝带不受化学试剂的溶解或反应影响。

通过对成分的分析，我们确认玻璃丝带的主要成分为高硼硅玻璃材料，符合相关要求。

3.4 尺寸测量通过使用尺子和卷尺对玻璃丝带的尺寸进行测量，我们确认其符合规定的尺寸要求。

长度、宽度和厚度均在规定的尺寸范围内，不存在明显的尺寸偏差。

4. 结论通过对所提供的玻璃丝带进行的检验，我们得出以下结论：•在外观检查中，发现玻璃丝带存在颜色不均匀的问题，其他方面均符合要求。

•在物理测试中，玻璃丝带表现出较高的拉伸强度和良好的韧性。

•在化学测试中，玻璃丝带没有受化学试剂的溶解或反应影响，主要成分为高硼硅玻璃。

•在尺寸测量中，玻璃丝带的尺寸符合相关要求。

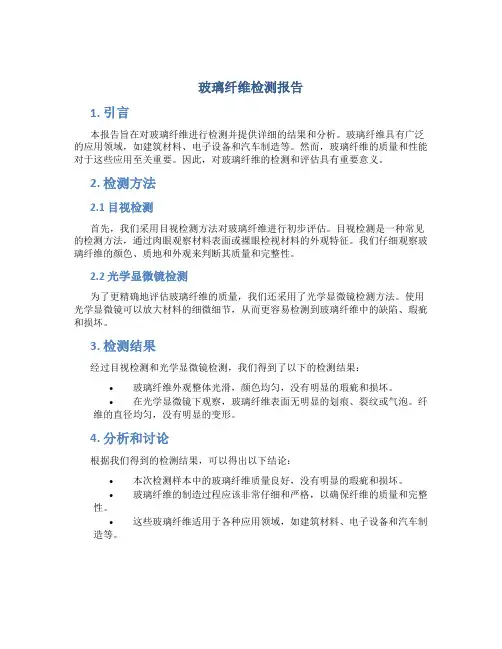

玻璃纤维检测报告1. 引言本报告旨在对玻璃纤维进行检测并提供详细的结果和分析。

玻璃纤维具有广泛的应用领域，如建筑材料、电子设备和汽车制造等。

然而，玻璃纤维的质量和性能对于这些应用至关重要。

因此，对玻璃纤维的检测和评估具有重要意义。

2. 检测方法2.1 目视检测首先，我们采用目视检测方法对玻璃纤维进行初步评估。

目视检测是一种常见的检测方法，通过肉眼观察材料表面或裸眼检视材料的外观特征。

我们仔细观察玻璃纤维的颜色、质地和外观来判断其质量和完整性。

2.2 光学显微镜检测为了更精确地评估玻璃纤维的质量，我们还采用了光学显微镜检测方法。

使用光学显微镜可以放大材料的细微细节，从而更容易检测到玻璃纤维中的缺陷、瑕疵和损坏。

3. 检测结果经过目视检测和光学显微镜检测，我们得到了以下的检测结果：•玻璃纤维外观整体光滑，颜色均匀，没有明显的瑕疵和损坏。

•在光学显微镜下观察，玻璃纤维表面无明显的划痕、裂纹或气泡。

纤维的直径均匀，没有明显的变形。

4. 分析和讨论根据我们得到的检测结果，可以得出以下结论：•本次检测样本中的玻璃纤维质量良好，没有明显的瑕疵和损坏。

•玻璃纤维的制造过程应该非常仔细和严格，以确保纤维的质量和完整性。

•这些玻璃纤维适用于各种应用领域，如建筑材料、电子设备和汽车制造等。

5. 结论通过目视检测和光学显微镜检测，我们对本次样本中的玻璃纤维进行了全面评估。

结果显示，玻璃纤维具有良好的质量和完整性，适用于各种应用领域。

然而，对于其他批次的纤维，仍然需要进行相应的检测和评估，以确保其质量和性能。

6. 参考文献无。

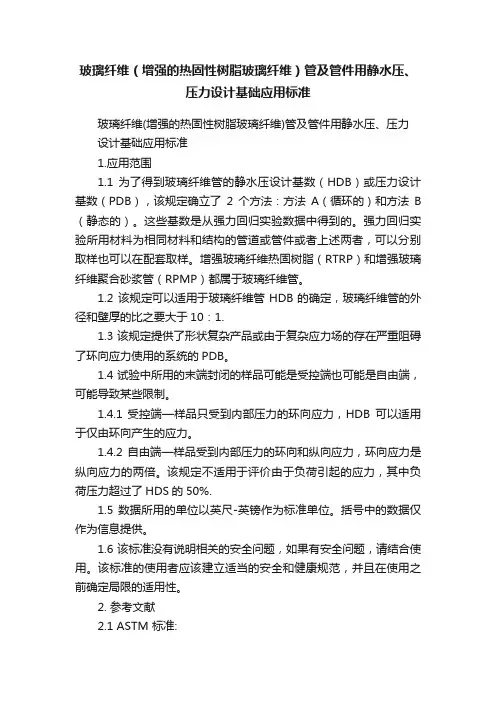

玻璃纤维（增强的热固性树脂玻璃纤维）管及管件用静水压、压力设计基础应用标准玻璃纤维(增强的热固性树脂玻璃纤维)管及管件用静水压、压力设计基础应用标准1.应用范围1.1 为了得到玻璃纤维管的静水压设计基数（HDB）或压力设计基数（PDB），该规定确立了2个方法：方法A（循环的）和方法B （静态的）。

这些基数是从强力回归实验数据中得到的。

强力回归实验所用材料为相同材料和结构的管道或管件或者上述两者，可以分别取样也可以在配套取样。

增强玻璃纤维热固树脂（RTRP）和增强玻璃纤维聚合砂浆管（RPMP）都属于玻璃纤维管。

1.2 该规定可以适用于玻璃纤维管HDB的确定，玻璃纤维管的外径和壁厚的比之要大于10：1.1.3 该规定提供了形状复杂产品或由于复杂应力场的存在严重阻碍了环向应力使用的系统的PDB。

1.4 试验中所用的末端封闭的样品可能是受控端也可能是自由端，可能导致某些限制。

1.4.1 受控端—样品只受到内部压力的环向应力，HDB可以适用于仅由环向产生的应力。

1.4.2 自由端—样品受到内部压力的环向和纵向应力，环向应力是纵向应力的两倍。

该规定不适用于评价由于负荷引起的应力，其中负荷压力超过了HDS的50%.1.5 数据所用的单位以英尺-英镑作为标准单位。

括号中的数据仅作为信息提供。

1.6 该标准没有说明相关的安全问题，如果有安全问题，请结合使用。

该标准的使用者应该建立适当的安全和健康规范，并且在使用之前确定局限的适用性。

2. 参考文献2.1 ASTM 标准:D 618 Practice for Conditioning Plastics for Testing 塑料测试规范D 883 Terminology Relating to Plastics 塑料术语D 1598 Test Method for Time-to-Failure of Plastic Pipe Under Constant Internal Pressure 塑料管在连续内压下时间-压力失效试验方法D 1599 Test Method for Short-Time Hydraulic Failure Pressure of Plastic Pipe, Tubing, and Fittings 塑料管，油管及管件的短时失效压力试验方法D 1600 Terminology for Abbreviated Terms Relating to Plastics 塑料术语缩写D 2143 Test Method for Cyclic Pressure Strength of Reinforced Thermosetting Plastic Pipe 增强热固性塑料管的循环压力强度试验方法D 3567 Practice for Determining Dimensions of “Fiberglass”(Glass–Fiber–Reinforced Thermosetting Resin) Pipe and Fittings 管道及管件的尺寸测定规范F 412 Terminology Relating to Plastic Piping Systems 塑料管术语F 948 Test Method for Time-to-Failure of Plastic Piping Systems and Components Under Constant Internal Pressure with Flow 塑料管及其复合物在连续内部压力下的时间-失效试验方法2.2 ISO 标准3. 术语3.1 定义3.1.1 概述—定义是与术语D883和F412一致的，缩写与D1600术语一致，除非有其他说明。

青岛小川环保设备有限公司企业标准FRP管道生产检验标准青岛小川环保设备有限公司发布FRP玻璃纤维增强塑料管一、适用范围1.1：本标准适用于本公司所生产的所有型号的FRP玻璃钢纤维增强管、附属管件、原材料的生产工艺的检验。

1.2：本标准是以玻璃纤维、不饱和聚酯树脂组合为基准。

二、原材料2.1：玻璃纤维方格布/E-GL AS SWOEN ROVING,规格代号为/PRODUCT CODE EWR400-1000,生产用玻璃纤维方格布为500mm宽600g/㎡或200g/㎡。

2.2：不饱和聚酯树脂HR-H191,执行标准GB8237-87。

2.3：无色促进剂（乙烯酸销）T-8A1标准Q/32028T/AQ06-2008。

2.4:固化剂（过氧化甲乙酮）型号210，标准号Q/32028T/AQ06-2008。

2.5：滑石粉。

三、生产工艺：GB/T21238-2007本公司FRP玻璃钢纤维增强塑料管是按照GB/T21238-2007定长缠绕工艺（螺旋缠绕）生产。

四、管道直径尺寸标准及偏差单位：mm1五、管道长度及偏差5.1：FRP管道的有效长度为3m、4m、5m、6m，如需要特殊长度的管，在订货时由供需双方商定。

5.2：FRP管的长度偏差：有效长度的±0.5%。

六、管道壁厚标准及偏差单位：mm任一截面的管壁厚不应小于现定的设计厚度，其中最小管壁厚度应2不小于设计厚度的90%。

七、外观检查7.1：成品的外层必须充分浸透树脂，纤维不得外露。

7.2：不许有层间分层、脱层、树脂瘤、异物加杂、色泽明显不均匀等现象。

7.3：成品的内衬层不允许有气泡，如有应划破修补。

7.4：成品的内衬层应无龟裂，如有应进行修补。

八、管道端面的垂直度偏差单位：mm九、水压渗漏检验水压渗漏的检验数量，应由供需双方商定，但应不少与10%。

如水压渗漏检验中有任意一支不合格，则该批管逐根进行水压渗漏检验，凡通过的判该根管该项目合格。

十、每年必须到市级质检部门对管道巴氏硬度、树脂不可溶分含量、初始环钢度、初始轴向拉伸强力、初始挠曲性、挠曲水平A、挠曲水平B等项检测内容进行检验，并出具检验报告，随产品一起出厂。
