螺钉安装操作规范和

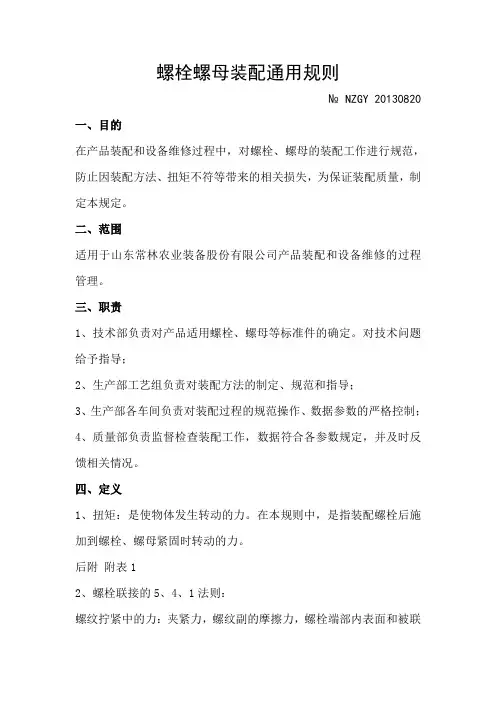

螺栓螺母装配通用规则№ NZGY 20130820 一、目的在产品装配和设备维修过程中，对螺栓、螺母的装配工作进行规范，防止因装配方法、扭矩不符等带来的相关损失，为保证装配质量，制定本规定。

二、范围适用于山东常林农业装备股份有限公司产品装配和设备维修的过程管理。

三、职责1、技术部负责对产品适用螺栓、螺母等标准件的确定。

对技术问题给予指导；2、生产部工艺组负责对装配方法的制定、规范和指导；3、生产部各车间负责对装配过程的规范操作、数据参数的严格控制；4、质量部负责监督检查装配工作，数据符合各参数规定，并及时反馈相关情况。

四、定义1、扭矩：是使物体发生转动的力。

在本规则中，是指装配螺栓后施加到螺栓、螺母紧固时转动的力。

后附附表12、螺栓联接的5、4、1法则：螺纹拧紧中的力：夹紧力，螺纹副的摩擦力，螺栓端部内表面和被联接件的摩擦力。

通常，在一个螺纹联接中，转动紧固件时所耗费的能量仅有10%左右转变为夹紧力，其余90%被螺纹副的摩擦力和联接件与螺栓端部内表面的摩擦力损耗，大至的分配比例为4：5，各占40%和50%，这就是所谓的5、4、1法则五、装配规范1、装配前目视检查螺栓、螺母或被联接件的丝孔，应无磕碰、划伤，符合图纸或相关标准；2、在装配过程中，不得碰伤螺栓的螺纹部分。

3、螺栓的头部与螺母的端面，应与被紧固的零件平面均匀接触，不应倾斜，也不允许用锤敲击使两平面接触，螺杆无弯曲变形。

4、被连接件应均匀受压，相互紧密贴合，连接牢固。

5、螺栓、螺母紧固时严禁使用不合适的扳手、套筒。

6、严格按照图纸或工艺文件上规定等级的紧固件装配，原则上不允许用低性能紧固件替代高性能紧固件或高性能紧固件替代低性能紧固件。

7、在外螺纹上涂螺纹锁固密封剂（如：厌氧胶等）时，应涂在距螺纹端部起15mm的长度范围内。

8、一般地，螺栓、螺钉装配时应该用手拧入大于2～3个螺距，然后再用扳手或气动工具拧紧。

特别地，对于螺纹直径较大（通常≥M14）、紧固位置重要时，需用扭力扳手进行扭矩数值确认和精度保证。

篇一：紧固螺钉,螺栓作业指导书1 目的紧固螺钉、螺栓作业指导书编号：ise-zd-sc3-09 版号：a1在装配过程中，为保证工件与工件之间连接牢固，使设备能够正常稳定运转，生产任务有序进行，特做出此操作规程。

2 范围本文件仅适用生产设备的紧固件生产装配工作。

3 规范性引用文件无 4 术语和定义无 5 职责本部门装配人员在生产过程中必须遵守本管理制度，装配组长需要对生产过程进行监督和人员调度。

6 紧固件操作要求 6.1 螺纹连接的技术要求6.1.1 螺钉、螺栓和螺母紧固时严禁打击。

紧固后螺钉槽、螺母和螺钉、螺栓头不得损坏。

6.1.2 螺钉扭紧后必须使用记号笔作以下标记：正确（√）错误（x）6.1.3班组长和工艺必须使用扭矩扳手对已拧的螺钉进行抽检，抽检比例不得低于20%（常用螺栓扭矩表见附图1，不锈钢螺钉相当于6.9级）。

6.1.4 同一零件用多个螺钉或螺栓紧固时，各个螺钉或螺栓需要按一定顺序（一般为对角顺序）逐步拧紧，如有定位销，应从靠近定位销的螺钉或螺栓开始，如下图：6.1.5 用双螺母时，应该先装薄螺母，两个螺母对顶拧紧，使螺栓在旋合断内受拉而螺母受压，构成螺纹连接副纵向压紧；先用最大拧紧力矩的80%拧紧里面的螺母，再用100%的拧紧力矩(常用螺栓扭矩表见附图1，不锈钢螺钉相当于6.9级)拧紧外面的螺母。

6.1.6 螺钉螺栓和螺母拧紧后，其支承面应与被紧固零件贴合 6.1.7 沉头螺钉拧紧后，钉头不得高出沉孔断面。

6.1.8 所有螺钉、螺栓及螺母紧固之后必须进行用红色记号标记，用于查漏。

6.2 预防不锈钢螺钉螺栓锁死问题6.2．1正确选择适合长度的螺钉，螺栓。

如螺丝的抗拉强度与螺母保证的载荷，螺杆的长度要适当，以弹垫圈压平后，露出2-4个牙距为准。

6.2.2 使用前看螺纹孔间是否有铁屑或污垢，有则清理干净。

6.2.3 旋入螺钉螺栓及螺母是的力度要适当，不要过大或者过快，速度过快会使温度急速上升而导致锁死。

工程施工螺丝安装要求一、螺丝的种类与标志1、螺丝分类根据材料的不同可分为四类。

（1）金属螺丝：用于金属之间或金属与非金属结合的螺丝。

按螺纹的形状又分螺纹连接用螺丝和钩螺丝。

螺丝质量分为螺杆和螺帽，螺杆主要按直径尺寸来区分：Φ4，Φ4.8，Φ5，Φ5.5，Φ6，Φ8，Φ10，Φ13（即Φ12），Φ16（即Φ18），Φ20，Φ24等，主要用六角头或盘头产品种类。

螺帽主要按直径尺寸来区分：Φ20，Φ17，Φ14，Φ12，Φ10，Φ6，Φ5，Φ3.5等，主要用环锁螺钉产品种类。

（2）木螺丝：用于木材之间或木材与金属结合的螺丝。

按材料不同，又分为铁木螺丝和木头螺丝。

（3）机器螺丝：专门用于机器上。

按螺纹形状，分普通和细牙两种。

（4）塑料螺丝：用于塑料制品上的连接件。

2、螺丝标志螺丝的种类、规格由螺丝的标记表示。

按国家标准，螺丝规格用直径和螺距表示。

如M10×1表示1mm的螺距，螺丝直径约为10mm；5/16×18表示每英寸18根的螺距，直径约为5/16英寸。

根据强度等级不同，通常有4.8、8.8、10.9、12.9这四种强度等级。

二、螺丝的安装1、螺丝的合适使用螺丝的规格应根据连接件的要求来选择，以保证连接的牢固性。

2、螺丝的预埋螺丝的预埋主要用于固定混凝土中的钢筋。

埋置时应注意钢筋的横向间距、边距和纵向间距等要求。

3、螺丝连接的拧紧螺丝的拧紧应均匀、适度，不可过紧或过松。

拧紧力矩应根据螺丝的规格和强度等级进行选择。

4、螺丝的破坏检验螺丝连接后应进行破坏检验，以确保螺丝的牢固性和可靠性。

5、使用环境的影响螺丝的使用环境对其使用寿命和性能有一定的影响，如高温、湿度、腐蚀等环境会加速螺丝的老化和损坏。

6、螺丝的保养螺丝使用一段时间后应及时进行保养，确保其使用寿命和性能。

保养方式主要有清洁、涂抹防锈膏等。

7、特殊情况处理对于特殊情况下的螺丝连接，如对抗震要求较高、受力情况复杂等，应采取相应的措施，确保螺丝连接的牢固性和可靠性。

高强螺栓安装作业指导书篇一：通用高强螺栓施工作业指导书上海通用汽车有限公司武汉分公司FAM BC小型发动机二期、SGE配套发动机项目高强螺栓施工作业指导书建设单位：上海通用汽车有限公司设计单位：上海机电设计、机械工业第四设计研究院监理单位：武汉鸿诚监理咨询有限责任公司施工单位：武汉一冶钢结构有限责任公司编号：TY-004编制时间：2013年11月目录1、工程概况 (1)2、参考标准 (2)3、术语 (3)4、摩擦型高强螺栓现场施工操作工艺 (3)5、扭剪型高强螺栓现场施工操作工艺 (5)6、高强度螺栓连接副的施工质量检查和验收 (6)7、质量标准 (7)8、成品保护 (9)1、工程概况工程地址及交通条件：本工程位于湖北省武汉市江夏经济开发区金港新区西临武金公路，东临上海通用大道，北临通用园区中路，南临通用园区南路，整个场地地形比较平整，交通便利，建设条件好。

工程项目范围及内容：1.1 FAM BC 车间本工程单层排架结构厂房3连跨，厂房全长290米，其中主体结构部分266m，总宽63m，柱顶最高标高6.75米，桁架顶标高12.5m，最大柱距21m，跨度为21m，建筑总面积为20825.07㎡，最大单体吊装重量约14t（托架）。

本钢结构制作安装工程主要包含钢柱、抗风柱、桁架、托架、屋面及墙面檩条及水平支撑连接件等组成，钢结构主体钢柱主要材质为Q345Bδ=12、16、20、40中厚钢板，桁架及托架主要由轧制H型钢、HW350×350×12×19、HW200×200×8×12组成，屋面檩条Z型钢，规格Z220×70×20×2，墙面主要是C型钢，规格为C180×70×20×2。

本钢结构厂房形状规则，主体钢结构总量约1700t，其中箱型型钢柱56根、H型钢柱44根、箱型钢柱最大重量3.7t，桁架最长为21m，平均重量约6t，最大重量14t。

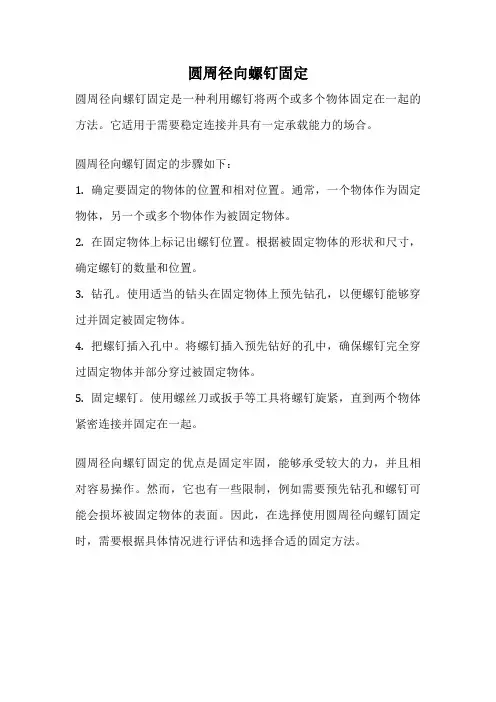

圆周径向螺钉固定
圆周径向螺钉固定是一种利用螺钉将两个或多个物体固定在一起的方法。

它适用于需要稳定连接并具有一定承载能力的场合。

圆周径向螺钉固定的步骤如下：
1. 确定要固定的物体的位置和相对位置。

通常，一个物体作为固定物体，另一个或多个物体作为被固定物体。

2. 在固定物体上标记出螺钉位置。

根据被固定物体的形状和尺寸，确定螺钉的数量和位置。

3. 钻孔。

使用适当的钻头在固定物体上预先钻孔，以便螺钉能够穿过并固定被固定物体。

4. 把螺钉插入孔中。

将螺钉插入预先钻好的孔中，确保螺钉完全穿过固定物体并部分穿过被固定物体。

5. 固定螺钉。

使用螺丝刀或扳手等工具将螺钉旋紧，直到两个物体紧密连接并固定在一起。

圆周径向螺钉固定的优点是固定牢固，能够承受较大的力，并且相对容易操作。

然而，它也有一些限制，例如需要预先钻孔和螺钉可能会损坏被固定物体的表面。

因此，在选择使用圆周径向螺钉固定时，需要根据具体情况进行评估和选择合适的固定方法。

螺钉的标准规范标准就是规范，每个国家和部门都有自己的标准。

目前，我们在平时的业务中最常用到的标准有以下几种：GB—中国国家标准（国标）ANSI—美国国家标准（美标）DIN—德国国家标准（德标）ASME—美国机械工程师协会标准JIS—日本国家标准（日标）BSW—英国国家标准GB—国家标准是我国众多标准中的一种，另外还有行业标准，专业标准和部门标准等。

国家标准又分：GB（强制性标准）和GB/T（推荐性标准）以及GBn（国家内部标准）等。

我们平常看到的像GB30，GB5783等等都是强制性的标准。

以上几种标准除了一些基本尺寸如头部对边、头部厚度等的不同以外，最主要的是螺纹部分的不同。

GB、DIN、JIS等的螺纹都有是以MM（毫米）为单位，统称为公制螺纹。

另像ANSI、ASME等的螺纹是以英寸为单位的称为美标螺纹。

除了公制螺纹和美制螺纹外还有一种BSW —英制标准,其螺纹也是以英寸为单位，俗称惠氏螺纹。

公制螺纹是以MM（毫米）为单位，它的牙尖角为60度。

美制螺纹和英制螺纹都是以英寸为单位的。

美制螺纹的牙尖角也是60度，而英制螺纹的牙尖角为55度。

由于计量单位的不同，导致了各种螺纹的表示方法也不尽相同。

例如像M16-2X60表示的就是公制的螺纹。

他的具体意思是表示该螺丝的公称直径为16MM，牙距为2MM，长度为60MM，又如：1/4—20X3/4表示的就是英制的螺纹，他的具体意思是该螺丝的公称直径为1/4英寸（一英寸=25.4MM），在一英寸上有20个牙，长度为3/4英寸。

另外要表示美制螺丝的话一般会在表示英制螺丝的后面加上UNC以及UNF，以此来区别是美制粗牙或是美制细牙。

在平时的内销业务中，我们最常遇到的标准是GB（国标）和DIN（德标）。

在生产品方面，主要会接触到以下几种标准：GB30；GB5783；GB5782；GB52；GB6170；GB818；GB819；GB845；GB846；GB70；DIN912；DIN933；DIN931等。

螺纹紧固工艺规范1.目的本规范用于指导产品生产中各种常用螺纹连接的装配2.使用范围适用于公司所有产品的装配。

3.参考资料《机械设计手册》4.名词解释：螺纹紧固使用工具将螺纹连接件与螺纹紧固件紧密结合在一起，并保证一定预紧力的过程。

扭矩在螺纹连接中，为达到一定的预紧力而通过装配工具施加在螺纹紧固件上的力矩，单位有：牛顿•米，“千克力.厘米”（），换算关系：，在实际计算中，可近似取=。

在生产中，一般以为单位。

5.螺纹连接说明螺钉槽损坏:在螺钉紧固过程中，由于各种原因造成螺钉十字槽或一字槽镀层破坏，或者十字槽/一字槽磨损，起毛刺，破损等机械损坏。

在口语中，常称为“螺钉打花”.螺纹紧固失效:螺纹紧固失效可以分为螺纹连接失效、紧固件失效和连接件失效。

螺纹连接失效:因强度不够引起螺纹紧固件破坏，如螺杆拉断，螺纹破坏（滑丝），松动或松脱。

由于压力不够，从而使密封、屏蔽、接地、低阻电导通等场合不能达到相应要求。

紧固件失效:1.外观损坏，从而进一步影响连接性能。

(如锈蚀等)2.螺钉槽型损坏。

连接件失效:1.连接件失效主要表现在连接件强度不够或连接压力过大，从而引起连接件被压溃、折断。

2.连接件外观损伤。

螺纹紧固件材料等级一般机械用碳素钢和合金钢螺纹紧固件按机械性能分为，，，，，，，，，共10个等级，一般情况下都使用级的螺纹紧固件。

对于电气连接中有时会使用等级的螺纹紧固件。

其他等级我们公司一般不涉及。

螺纹紧固件头部形成分类根据所需要的紧固工具不同可分六角头、内六角、带十字槽、带一字槽、内六角花型和内三角花型等等。

7.操作说明物料拿取无特殊原因，不允许徒手拿取螺钉，建议对小螺钉使用上磁的批头/手批进行吸取；对大螺钉、螺母等戴手指套拿取；如果戴手套操作，应保证手套干净、无残破，保证手指汗液不污染螺钉。

电批转速选择对于公司常用的电批，由于其有“高速”和“低速”两档，为减少对螺钉十字槽的破坏，一般使用“低速”档，无特殊要求，严禁使用“高速”进行紧固。
