岛津LC高效液相色谱仪使用维修保养操作规程

岛津LC高效液相色谱仪使用维修保养操作规程一、岛津LC高效液相色谱仪的使用规程1.环境要求：(1)色谱仪应放置在干燥、清洁、通风良好的实验室中；(2)温度应保持在10-35摄氏度之间；(3)电源插座、电源线应处于安全可靠的状态。

2.启动操作：(1)检查仪器的电源及电源线是否正常，确保连接稳固；(2)检查仪器各部位是否有异物，并清除；(3)打开专用软件，并按照用户手册操作，完成仪器启动。

3.样品进样操作：(1)将待测样品分装到样品瓶中，并标明相关信息；(2)打开进样阀门，注意不要碰触阀门部位；(3)将样品瓶插入自动进样器中，并调整好进样速度和进样量。

4.柱温箱操作：(1)打开柱温箱的盖子，将色谱柱装入柱温箱中；(2)调整柱温箱的温度，确保与分离温度一致；(3)关闭柱温箱的盖子，确保色谱柱安全。

5.流动相操作：(1)准备好所需的流动相溶液，并确保其浓度和PH值符合实验要求；(2)检查流动相泵的管路连接是否正常，并调整好流速；(3)打开流动相泵，确保流动相稳定的供给给色谱柱。

二、岛津LC高效液相色谱仪的维修保养规程1.电源维护：(1)定期检查色谱仪的电源线，确保电源线的外皮完整；(2)定期检查电源插座的接线是否松动，以及插座本身是否有异常。

2.进样器维护：(1)定期清洗进样器部位，确保无冷却剂残留；(2)检查进样阀门是否正常动作，若发现异常应及时更换。

3.泵头维护：(1)定期清洗流向泵的管路，确保无杂质堵塞；(2)定期更换泵头密封件，以保证泵的正常工作。

4.柱温箱维护：(1)清洗柱温箱外部，确保无灰尘等杂质；(2)定期检查柱温箱盖子的密封性能，确保柱温箱温度的稳定性；(3)定期更换柱温箱内部温度传感器，以确保温度的准确性。

5.检测器维护：(1)定期校准检测器，以确保检测结果的准确性；(2)定期更换检测器流动相，以保证检测器的正常工作。

6.软件维护：(1)定期更新岛津LC高效液相色谱仪的软件版本，以获取更好的性能；(2)定期备份色谱仪的数据，以防止数据丢失。

岛津LC-10AD型高效液相色谱仪标准操作与维护保养规程目的：制定岛津LC-10AD型高效液相色谱仪的标准操作与维护保养规程范围：适用于岛津LC-10AD型高效液相色谱仪的操作职责：QC检验员对本规程实施负责规程1 操作前的准备：1.1 流动相的制备：用高纯度的试剂配制流动相，必要时照紫外分光光度法进行溶剂检查，应符合要求；水应为新鲜制备的高纯水。

对规定PH值的流动相，应使用精密PH计进行调节。

配制好的流动相应通过0.45μm的滤膜滤过，用前必须脱气。

应配制足量的流动相及时待用。

1.2 供试溶液的配制：供试品用规定溶剂配制成试溶液。

定量测定时，对照品溶液和样品供试溶液均应分别配制2份。

供试溶液在注入色谱仪前，一般应经0.45μm的滤膜滤过。

必要时，在配制供试溶液前，样品需经提取净化，以免对色变系统产生污染。

1.3 检查上次使用记录和仪器状态：检查色谱柱是否适用于本次试验，色谱柱进出口位置是否与流动相的流向一致，原保存溶剂与现用流动相能否互溶，流动相的PH值与该色谱柱是否相应适应，仪器是否完好，仪器的各开关位置是否处于关断的位置。

2 操作须知2.1 泵的操作：2.1.1 用流动相冲洗吸滤器，再把吸滤器浸入流动相中，启动泵。

打开泵的排液阀，用专用注射器从阀口抽出流动相，再用冲洗键A泵、B泵废液出口处流动相无气泡溢出并呈连续液流后，才停止冲洗，并关闭排放阀。

此过程可能需重复几次，视具体情况而定。

直至无气泡溢出。

2.1.2 将流速逐渐调节至分析用流速，对色谱柱进行平衡，同时观察压力指示应稳定，用干燥滤纸片的边缘检查柱管各连接处应无渗漏。

初始平衡时间一般约需30分钟，如为梯度洗脱，应在程序器上设置梯度状态，用初始化比例的流动相对色谱柱进行平衡。

2.2 紫外可见光检测器与色谱工作站的操作。

2.2.1 开启检测器电源开关，机器自检合格后。

选择光源(氘灯或钨灯)，选定检测波长，待稳定后，设置吸收度方式和检测响应时间(一般不大于1秒)，设置满刻度吸收值(适用于色谱工作站)。

1.目的：建立岛津LC-20AT高效液相色谱仪维护操作规程，保证正确操作。

2.范围：适用于岛津LC-20AT高效液相色谱仪的维护操作。

3.责任：QC使用人员、维护人员。

4.内容：4.1仪器组成：脱气机：DGU-20A5R 四元低压泵：LC-20AT自动进样器：SIL-20AC 柱温箱：CTO-20A检测器A：SPD-20A 检测器B：RID-10A4.2开机4.2.1依次打开高效液相色谱仪“四元泵”、“进样器”、“柱温箱”“检测器（VWD/RID）”电源，仪器开机自检。

4.2.2打开数据采集器（电脑），按“Ctrl”+“Alt”+“Delete”，输入用户名与密码登录Windows系统4.2.3双击击桌面上的图标，确认任务栏上SystemTray中的[LabSolutionsService]图标显示绿色。

4.2.4在弹出的对话框中输入用户ID与密码，单击“确定”登入LabSolutions4.2.5在“LabSolutions主项目”视窗里单击[选择项目]，选择实验项目，单击确定4.2.6在[仪器]栏选择所要联机的仪器，双击打开，进入数据采集界面，仪器显示“脱机”、“未就绪”或“就绪”状态4.3数据采集4.3.1点击数据采集界面菜单栏“”图标，点击“”或“”打开或新建方法文件。

若新建或修改方法，根据样品检验操作规程，对相应参数进行设置4.3.1.1在[数据采集时间]项下设置“LC结束时间”并勾选所用的检测器，检测器A为VWD检测器、检测器B为RID检测器；在[时间程序]项下设置控制参数，[泵]项下设置“流速”、“流动相比例”、“压力下限”、“压力上限”；在[检测器A]项下设置“VWD波长”，在[检测器B]项下设置“池温度”、“极性”；在[柱温箱]项下设置“柱温箱温度”；在[自动进样器]项下设置“样品冷却器温度”；在[自动排气]项下设置“流动相排气通道与时间”。

其余参数在该样品检验操作规程中除特有规定，不予修改调整，采用仪器默认参数。

文件名称高效液相色谱仪标准操作规程文件编号编制人审核人批准人编制日期审核日期批准日期颁发部门质量部生效日期发送部门质量部1.目的建立岛津LC-20AT高效液相色谱仪的使用,维护操作规程,保证实验人员正确操作; 2.范围适用于岛津LC-20AT高效液相色谱仪的操作;3.职责QC使用人员对本标准的实施负责,QC主任对本标准的实施监督;4.程序4.1仪器组成及电源：4.1.1仪器组成：本仪器由1台LC-20AT泵、SPD-20A紫外检测器、DGU-20A脱柱温箱组成;气机和CTO-10ASVP4.1.2电源：各部件均为220伏稳压电源;4.2操作：4.2.1依次打开泵、检测器、柱温箱电源开关;双击桌面上快捷图标,点击Operation单击键,出现登录窗口,单击确认,进入工作画面,此时可听到“滴”的2声,表明系统与工作站已经连接;4.2.2打开“文件”项下“新建方法文件”,然后从仪器参数试图中设置指定的参数,设定完成后,从“文件”项下选择“另存方法文件为”保存在指定的文件夹内,单击“下载”;参数设置完成后点击键,输入文件编号、文件名称、方法名称点击确认进入准备进样状态;4.2.3进样阀手柄在“INJECT”位置时插入注射器,然后将进样阀手柄置“LOAD”位置,推入供试品,再将进样阀手柄转到“INJECT”位置,分析的同时工作站自动采集数据;4.2.4待分析结束后点击键停止采集;4.2.5当退出操作系统时,会出现“滴”的一声,证明以退出联机系统;4.3图谱处理：按4.2.1操作,到单击键,进入图谱处理,打开文件,单击,单击“文件”→“打开报告格式文件”,选择所需要的报告模板,按键,打印图谱;4.4关机操作：4.3.1全部分析完毕后,先关检测器开关,然后关泵、柱温箱开关,再用适宜的溶剂清洗色谱系统;4.3.2依次关闭泵和电脑的电源,拔下各插头,作好使用登记;4.5清洁保养4.4.1实验所用的流动相应经过μm的膜过滤,以降低色谱柱受污染的程度,延长使用寿命;4.4.2根据需要设定参数;由于每根色谱柱性能,填料各不相同,要依据其特性设定最高保护压力,防止压力过大导致柱内填料空间发生变化,影响分离效果;➢以十八烷基硅烷键合硅胶为填料的色谱柱一般最高工作压力不能超过 20MPa;➢以凝胶为填料的色谱柱一般最高工作压力不能超过;4.4.3检测器的氘灯一般使用时间为2000小时,所以每次在进样品前半小时左右打开,实验结束后,应先关闭检测器电源;4.4.4最后一次进样完成后,应用流动相冲洗5-10分钟,以保证洗脱完全,然后先用甲醇溶液甲醇：水=15：85冲洗至少30min,再用纯甲醇冲洗色谱柱至少30min,流速为1ml/min;4.4.5操作者应细心,了解仪器各部件性能;4.4.6每次操作完毕后,应及时清理所用物品,倒掉废瓶中的废液,用柔软的抹布擦拭仪器表面,保持仪器的清洁;4.4.7若仪器长时间不用,可定期加电,使仪器预热一段时间,以免仪器内部件受潮;4.4.8为保证检验数据的可靠,每年应由计量部门负责校验一次;5.术语:无6.相关文件和记录6.1依据岛津LC-20AT高效液相色谱仪使用说明书6.2记录7.附录7.1变更表。

1 目的：为了规范LC-20AT高效液相色谱仪的使用、维护和保养，确保测量结果的准确性，特制定此规程。

2 范围：本规程适用于LC-20AT高效液相色谱仪的使用、维护和保养。

3 责任者：化验员4 程序：4.1 开机4.1.1 接通电源，开启泵、柱温箱、检测器等辅助设备。

4.1.2 开启计算机，双击打开LC solution窗口，单击分析，进入工作站。

4.1.3 计算机与仪器连接后，把配制好的流动相放入贮液瓶中，然后将排液阀旋钮逆时针旋转180°，打开冲洗阀，再按Purge键进行排空，检查吸滤头至入口单向阀流动相管路无气泡，即再按Purge键停止排空此时检查压力显示是否为“0”，若不为“0”，执行以下零压力调整操作：在停泵状态下，按func键多次，直至进入ZERO ADJ项，按Enter键完成初始压力调零，最后顺时针旋紧排空阀。

4.1.4 最大和最小保护压力设定4.1.4.1最大压力限制是流路中的压力所不能超过的值，最大保护压力设置的目的就是保护色谱柱和其他流路部件。

如果压力超过限定值，送液就将自动停止，发出报警声并显示出错信息。

在初始屏幕上按func两次，光标会在MAX字段后闪烁，提示输入新值，然后按Enter键，屏幕上出现新值。

4.1.4.2最小压力限制是防止以下情况发生的压力下降：a) 当流路中发生了漏液；b) 当储液瓶中的流动相流完时，空气将通过流路被抽进来。

如果压力下降至最小压力限制值以下时间超过1分钟，送液也将自动停止，同时发出报警声并显示出错信息。

4.1.5泵启动和停止：按Pump键，泵就开始启动，泵运行指示灯亮。

泵运行后，须注意观察显示面板上工作压力的显示值，确保压力上升并逐渐达到一个稳定值，一般压力波动的上下幅度不应大于0.5MPa。

需要停泵就只要再按Pump键，泵一停，运行指示灯就熄灭。

4.2 方法的建立与调用4.2.1 新建方法点击文件菜单下“新建方法文件”，建立一个空白方法仪器参数视图中的高级选项中设置，数据采集：设置分析时间→LC程序时间：按需要设置时间程序→泵：设置泵的流速，流动相通道、压力上限→检测器：设置氘灯开启、池温度、检测波长→柱温箱：设置柱温。

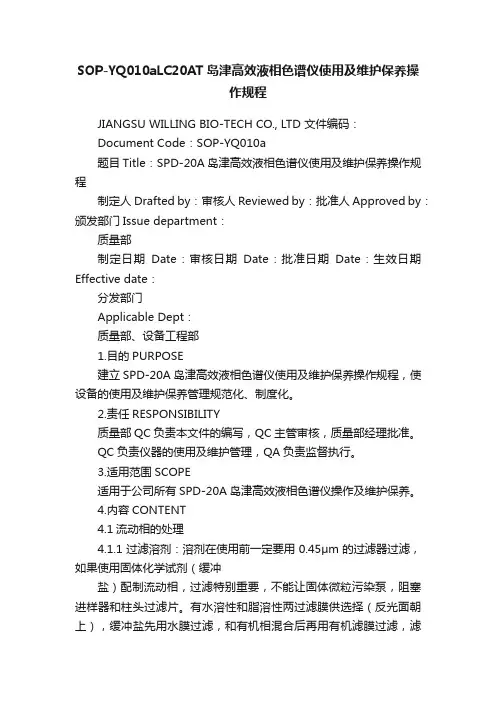

SOP-YQ010aLC20AT岛津高效液相色谱仪使用及维护保养操作规程JIANGSU WILLING BIO-TECH CO., LTD 文件编码：Document Code：SOP-YQ010a题目Title：SPD-20A岛津高效液相色谱仪使用及维护保养操作规程制定人Drafted by：审核人Reviewed by：批准人Approved by：颁发部门Issue department：质量部制定日期Date：审核日期Date：批准日期Date：生效日期Effective date：分发部门Applicable Dept：质量部、设备工程部1.目的PURPOSE建立SPD-20A岛津高效液相色谱仪使用及维护保养操作规程，使设备的使用及维护保养管理规范化、制度化。

2.责任RESPONSIBILITY质量部QC负责本文件的编写，QC主管审核，质量部经理批准。

QC负责仪器的使用及维护管理，QA负责监督执行。

3.适用范围SCOPE适用于公司所有SPD-20A岛津高效液相色谱仪操作及维护保养。

4.内容CONTENT4.1流动相的处理4.1.1过滤溶剂：溶剂在使用前一定要用0.45μm的过滤器过滤，如果使用固体化学试剂（缓冲盐）配制流动相，过滤特别重要，不能让固体微粒污染泵，阻塞进样器和柱头过滤片。

有水溶性和脂溶性两过滤膜供选择（反光面朝上），缓冲盐先用水膜过滤，和有机相混合后再用有机滤膜过滤，滤前先滤少量纯化水清洗滤器。

4.1.2保持储液瓶的清洁：用普通溶剂瓶作流动相储液器应不定期清洗瓶子，最后一次应用HPLC级的水或溶剂清洗，不能在清洗过程中留下污迹。

4.1.3保证溶剂的质量：一定要用HPLC级的溶剂，水也应达到HPLC级，同样也要使用高纯度的缓冲盐。

4.2使用前准备4.2.1使用前应根据待检样品的检验方法准备所需的流动相，用合适的0.45μm滤膜过滤（有机相和水相分别选用各自的专用滤膜），超声脱气10min以上待用。

15-岛津LC-2030高效液相色谱仪使用、维修、保养操作规程云南品斛堂生物科技有限公司文件名称岛津LC-2030高效液相色谱仪使用、维修、保养操作规程页码2/10文件类别工作标准颁发部门质量部文件编号SOP-03-015-00 制定审核批准制定日期年月日审核日期年月日批准日期年月日分发部门质量部、生产部实施日期年月日文件状态修订口新订口原因：执行2010年版药品生产质量管理规范1目的：建立岛津LC-2030高效液相色谱仪使用、维修、保养操作规程，确保仪器的正确操作。

2范围：本规程适用于岛津LC-2030高效液相色谱仪使用、维修、保养。

3责任：化验室负责人，化验员。

4内容：4.1概述本系统由四元低压梯度系统输送泵、自动进样器、UV检测器、柱温箱、LabSolutions色谱数据工作站和电脑等组成。

4.2原理储液器中的流动相被高压泵打入系统,样品溶液经进样器进入流动相,被流动相载入色谱柱固定相内,由于样品溶液中的各组分在两相中具有不同的分配系数,在两相中作相对运动时,经过反复多次的吸附-解吸的分配过程,各组分在移动速度上产生较大的差别,被分离成单个组分依次从柱内流出,通过检测器时,样品浓度被转换成电信号传送到记录仪,数据以图谱形式打印出来。

4.3技术参数流量设定范围0.0001～10 mL/min 流速精度±1% 或±2µL/min 最大操作压力44MPa 进样数216个样品外形尺寸mm 410×500×605mm 波长重现性±0.1nm温控精度±0.1℃波长范围190～700nm噪声±2.5×10-6AU 漂移100×10-6AU/h 4.4设备安装位置文件类别工作标准文件编号SOP-03-015-00设备名称放置房间LC-2030型高效液相色谱仪精密仪器室4.5操作方法4.5.1准备4.5.1.1准备所需的流动相，用合适的0.45µm滤膜过滤，超声脱气20～30min。

新疆维阿堂制药有限公司G M P文件2.1.3 电脑开机进入WINDOWS 桌面后，双击LC-2030色谱工作站图标，进入工作站登陆界面。

单击【确定】进入主项目界面。

如图所示：，进入仪器操作界面在线系统。

2.2.2 高级参数设置：2.2.2.1单击[高级]，进入该操作界面，设置相关检测参数，完成设置后单击【下载】，将该方法下载至液相色谱仪。

2.2.2.2进入该操作界面，设置检测波长（波长范围：190nm ～800nm）、池温度（控温范围40℃～90℃），完成设置后单击【下载】。

2.2.2.3 单击【时间程序】，进入该操作界面，设置相应检验参数，若进行等度洗脱，“控制器”处理命令为【stop 】，否则无法进行其他设置。

2.2.2.4单击【柱温箱】，进入该操作界面，设置柱温箱温度（5℃～85℃）。

2.2.2.5 单击【自动进样器】，进入该操作界面，设置相应检验参数。

非特殊情况不需修改。

单击，选择积分向导，对色谱图进行积分处理。

单击，预览数据报告，确认无误，输出报告。

3.1 仪器安装环境：放置点应远离强磁场，避免震动、静电干扰及腐蚀性气体的腐蚀。

3.2 如果流动相为有机相与水的混合溶液，则直接用甲醇或乙腈冲洗流路，冲洗管路约60分钟后，待基线走平且无杂质峰出现即停泵关机。

若实验中使用了缓冲盐或者其他电解质，在做实验前后，一定要先用10%甲醇冲洗约30分钟。

3.3 泵3.3.1水相及含水相流动相需现用现配，需用0.45µm微孔滤膜过滤，防止损坏泵及管路。

3.3.2清洗瓶中的50%甲醇要求每周更换一次。

3.3.3为了保证泵的安全运行，需要设定压力范围，一般为5～400pa。

3.3.4拧松脱气阀时，不宜拧得过松。

一般拧大于90º小于180º即可。

拧的过松流动相容易从脱气阀部位流进泵头中引起报警。

需采取相应的除湿措施，若柱温箱中发生泄漏现象，则需要拧紧色谱柱并擦干泄漏液，长时间的泄漏极易损坏柱温箱中的传感器。

岛津LC-2030型自动进样高效液相色谱仪使用、维护及保养标准操作规程
1
修订记载
目的：建立岛津LC-2030型自动进样高效液相色谱仪使用、维护及保养标准操作规程，供化验员标准操作。

范围：应用于岛津LC-2030型自动进样高效液相色谱仪。

职责：由质控实验室仪器负责人编写；
质控实验室经理、质量管理QA 审核；质量负责人批准； 质控实验室相关化验员执行。

内容：
1 编制依据：《岛津LC-2030型自动进样高效液相色谱仪使用说明书》、《药品生产质量管理规范》（ ）。

2 仪器组成：本仪器主要由溶剂瓶柜、自动进样器、紫外检测器、荧光检测器、柱温箱、脱气机组成。

如图1所示：
图1
溶剂瓶自动进脱气
柱温箱
荧光检
紫外检
3 操作方法：
3.1 开机：
3.1.1 准备好流动相并安装好色谱柱：将配制好的流动相用孔径为0.45µm的滤膜过滤，超声脱气处理15分钟后方可使用；色谱柱按箭头指示方向连接到液相色谱仪上。

3.1.2 打开液相色谱仪电源，液相色谱仪仪器开始自检。

3.1.3 电脑开机进入WINDOWS桌面后，双击LC-2030色谱工作站图标，进入工作站登陆界面。

如图2所示：
图2
3.1.4 单击【确定】进入主项目界面。

如图3所示：
图3
3.1.5 单击【仪器】图标，双击，进入仪器操作界面在线系统，
出现在线控制主界面。

如图4所示：
图4
3.1.6 打开排放阀（逆时针旋转﹤180°），单击【自动排气】，进入排气操作界面，根据需要选择流路及排气时间，完成设。

1 .目的：建立岛津LC-20AT 高效液相色谱仪维护操作规程，保证正确操作。

2 .范围：适用于岛津LC-20AT 高效液相色谱仪的维护操作。

3 .责任：QC 使用人员、维护人员。

4 .内容： 4.1仪器组成：脱气机：DGU-20A5R四元低压泵：LC-20AT检测器A ： SPD-20A检测器B ： RID-10A4.2开机4.2.1 依次打开高效液相色谱仪“四元泵”、“进样器”、“柱温箱”“检测器（VWD/RID ）”电源，仪器开机自检。

4.2.2 打开数据采集器（电脑），按“Ctrl” + “Alt” + “Delete"，输入用户名与密码登录Windows 系统图标，确认任务栏上 SystemTray 中的[LabSolutionsService]图标显示绿色。

自动进样器：SIL-20AC 柱温箱：CTO-20A 4.2.3双击击桌面上的4.2.4在弹出的对话框中输入用户ID与密码，单击“确定”登入LabSolutions4.2.5在“LabSolutions 主项目”视窗里单击［选择项目］，选择实验项目，单击确定4.2.6在［仪器］栏选择所要联机的仪器，双击打开，进入数据采集界面，仪器显示“脱机”、“未就绪”或“就绪”状态4.3数据采集4.3.1点击数据采集界面菜单栏“型画㈤”图标，点击“」新朝法文件凶口「1位" 或“ 三"三三反二二二二-：”打开或新建方法文件。

若新建或修改方法，根据样品检验操作规程，对相应参数进行设置4.3.1.1在［数据采集时间］项下设置“LC结束时间”并勾选所用的检测器，检测器A为 VWD检测器、检测器B为RID检测器；在［时间程序］项下设置控制参数，［泵］项下设置“流速”、“流动相比例”、“压力下限”、“压力上限”；在［检测器A］项下设置“VWD波长”，在［检测器B］项下设置“池温度”、“极性”；在［柱温箱］项下设置“柱温箱温度”；在［自动进样器］项下设置“样品冷却器温度”；在［自动排气］项下设置“流动相排气通道与时间”。

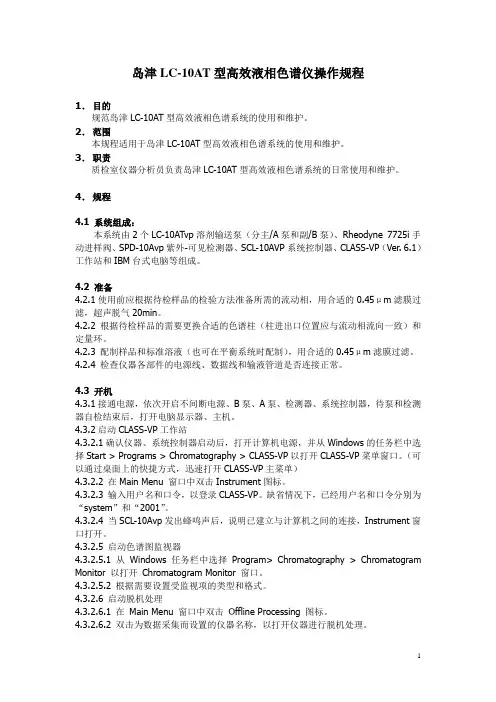

岛津LC-10AT型高效液相色谱仪操作规程1．目的规范岛津LC-10AT型高效液相色谱系统的使用和维护。

2．范围本规程适用于岛津LC-10AT型高效液相色谱系统的使用和维护。

3．职责质检室仪器分析员负责岛津LC-10AT型高效液相色谱系统的日常使用和维护。

4．规程4.1 系统组成：本系统由2个LC-10ATvp溶剂输送泵（分主/A泵和副/B泵）、Rheodyne 7725i手动进样阀、SPD-10Avp紫外-可见检测器、SCL-10AVP系统控制器、CLASS-VP（Ver. 6.1）工作站和IBM台式电脑等组成。

4.2 准备4.2.1使用前应根据待检样品的检验方法准备所需的流动相，用合适的0.45μm滤膜过滤，超声脱气20min。

4.2.2 根据待检样品的需要更换合适的色谱柱（柱进出口位置应与流动相流向一致）和定量环。

4.2.3 配制样品和标准溶液（也可在平衡系统时配制），用合适的0.45μm滤膜过滤。

4.2.4 检查仪器各部件的电源线、数据线和输液管道是否连接正常。

4.3 开机4.3.1接通电源，依次开启不间断电源、B泵、A泵、检测器、系统控制器，待泵和检测器自检结束后，打开电脑显示器、主机。

4.3.2启动CLASS-VP工作站4.3.2.1确认仪器、系统控制器启动后，打开计算机电源，并从Windows的任务栏中选择Start > Programs > Chromatography > CLASS-VP以打开CLASS-VP菜单窗口。

（可以通过桌面上的快捷方式，迅速打开CLASS-VP主菜单）4.3.2.2 在Main Menu 窗口中双击Instrument图标。

4.3.2.3 输入用户名和口令，以登录CLASS-VP。

缺省情况下，已经用户名和口令分别为“system”和“2001”。

4.3.2.4 当SCL-10Avp发出蜂鸣声后，说明已建立与计算机之间的连接，Instrument窗口打开。

高效液相色谱仪操作规程-岛津岛津LC-20AT高效液相色谱仪页数第1页共5页操作维护规程1 技术参数LC-20A T低压梯度泵梯度方式：低压混合混合溶剂数：4液混合浓度准确度：1%以下SIL-20AC自动进样器：进样量：0.1μL~100μL进样量准确度：1%以下进样量精密度：RSD：0.3%以下（10mL 进样时指定条件下）2 适用范围适用于药物的分离、定性、定量分析3 操作步骤3.1 仪器组成：由DGU-20A5脱气机、LC-20A T低压梯度泵、SIL-20AC自动进样器、CTO-20A 柱温箱、SPD-20A紫外-可见检测器、RF-20A荧光检测器、CBM-20A系统控制器、LC Solution 工作站等组成。

3.2 开机①在开机之前，根据所做样品的方法要求，准备好所用流动相，标样及样品。

流动相抽滤后超声脱气15分钟，标样和样品0.45um膜过滤。

②接通电源，依次开启A泵、B泵、柱温箱、自动进样器、检测器、系统控制器，待泵和检测器自检结束后，打开电脑显示器、主机，启动工作站软件。

③泵排空操作：打开LC-20AT泵排空阀（逆时针90度以上），按Purge键，泵开始排空运行。

检查流动相入口Teflon管路没有气泡后，再按Purge键停止排空。

自动进样器排气操作：按Purge键，自动进样器开始排气，系统默认排气时间为25min，且自动进样器排气过程中可同时进行其他操作。

（除进样外）压力调零：按LC-20ATvp泵Func键选择CONTROL 项，按FUNC键直至屏幕显示 ***ml ZERO ADJ项，按Enter键，再按CE键，即完成调零。

然后关紧排空阀（顺时针旋紧）。

岛津LC-20AT高效液相色谱仪页数第2页共5页操作维护规程④再双击Operation∈Analysis 1~4进入实时分析窗口：（根据不同的检测器选择）在开机画面中，User ID选中Admin，不需输入Password，点击OK（可听到峰鸣一声）＊在下面操作中A∈B表示在A菜单下选择B，以此类推。

岛津LC-20AT型液相色谱仪操作规程1．目的规范岛津LC-20AT型高效液相色谱仪的使用维护保养，保证测量数据的准确可靠。

2．范围适用于岛津LC-20AT型高效液相色谱仪的使用维护保养操作。

3．职责岛津LC-20AT型高效液相色谱仪操作人员执行本规程。

4．规程4.1 系统组成：LC-20AT型高压泵、7725i手动进样阀、SPD-20A紫外-可见检测器、CO-1000柱温箱、N2000色谱数据工作站和台式电脑等组成。

4.2 准备4.2.1 准备所需的流动相，用合适的0.45μm滤膜过滤，超声脱气30min。

4.2.2 根据待检样品的需要更换合适的洗脱柱（注意方向）和定量环。

4.2.3 配制样品和标准溶液（也可在平衡系统时配制），用合适的0.45μm滤膜过滤。

4.2.4 检查仪器各部件的电源线、数据线和输液管道是否连接正常。

4.3 开机4.3.1 接通电源，依次开启不间断电源、稳压器电源、泵、、检测器、柱温箱。

4.3.2 待泵和检测器自检结束后，打开色谱工作站，选择通道1，进入色谱工作站。

4.4 参数设定4.4.1 设置流速，通过在泵的控制面板上按要求设置流速。

4.4.2 设置检测波长，通过在检测器上的控制面板按要求设置检测波长。

4.4.3 设置柱温，通过在柱温箱上的控制面板上按要求设置柱温。

4.5 更换流动相并排气泡4.5.1 将管路的吸滤器放入装有准备好的流动相的储液瓶中。

4.5.2 逆时针转动泵的排液阀90°。

4.5.3 按泵的[purge]键，pump指示灯亮，待三分钟后泵自动关闭排液。

4.5.4 顺时针转动泵的排液阀,关闭排液阀。

4.5.5 如管路中仍有气泡，则重复以上操作直至气泡排尽。

4.6 平衡系统4.6.1 更换流动相并排气泡后，在工作站中输入实验信息并设定各项方法参数4.6.2点击泵控制面板上的“pump ”按钮，泵将启动，pump指示灯亮。

用检验方法规定的流动相冲洗系统，一般最少需6倍柱体积的流动相。

岛津高效液相色谱仪（LC-10AT）使用操作规程1．目的：建立岛津LC-10AT型高效液相色谱仪标准操作规程，以保证岛津LC-10AT型高效液相色谱仪的正确使用。

2．范围：适用于岛津LC-10AT型高效液相色谱仪的操作。

3．职责：QC对本操作规程的实施负责。

4. 内容：4.1 系统组成本系统由2个LC-10ATvp溶剂输送泵（分A泵和B泵）、手动进样阀、SPD-10Avp 紫外-可见检测器、N2000色谱数据工作站和电脑等组成，另外还包括打印机、不间断电源等辅助设备。

4.2实验准备4.2.1 准备所需流动相，只能使用HPLC级或相当于该级别的流动相，使用前用0.45μm或更细的滤膜过滤，超声脱气20min。

4.2.2 根据待检样品的需要选择合适的色谱柱，按色谱柱箭头所指方向连接。

注意：色谱柱连接方向应与箭头所指方向一致，切勿接反。

4.2.3 配制样品溶液和对照品溶液（也可在平衡系统时配制），用0.45μm 滤膜过滤。

4.2.4 检查仪器各部件的电源线、数据线和输液管道是否连接正常。

4.3 仪器组成及开机4.3.1仪器组成岛津LC-10AT溶剂输送泵（A泵和B泵）；DGU-14A梯度混合器；SPD-10A紫外-可见检测器CTO-10AS柱温箱4.3.2接通电源，依次开启不间断电源、A泵、B泵、检测器，待泵和检测器自检结束后，打开电脑主机及显示器，最后打开CLASS-VP色谱工作站instrument 1(online)。

4.4排气泡及方法设定4.4.1 排气泡：将装有吸滤器的管路按标识（A和B）分别放入相应的流动相瓶中，并将排液管的另一端放入废液瓶（置于地板上）中。

逆时针方向转动A泵排液阀180ｏ，打开排液阀，按待显示屏恢复到初始屏幕后（约3分钟）再顺时针转动A泵排液阀180ｏ，关闭排液阀。

B泵同法操作。

如管路中仍有气泡，则重复以上操作直至两条管路气泡均已排尽（出液口流出液体几乎呈线状）。

（注意：如果排液阀旋转大于180ｏ，空气将进入排液管，最终导致空气进入流动相。

岛津液相色谱仪的日常维护与注意事项一、日常维护：1. 定期清洗单向阀：将单向阀卸下,一般先用纯净水超声10分钟,然后用异丙醇超声10分钟；也可直接用异丙醇超声10分钟;2．定期清洗吸滤头：将吸滤头卸下,一般先用纯净水超声10分钟,然后用异丙醇超声10分钟；也可直接用异丙醇超声10分钟;3．定期冲洗检测池：把色谱柱卸下,在流速min的状态下先用纯净水冲洗30分钟,然后再用30%磷酸色谱级冲洗30分钟左右,再用超纯水冲洗至流出液为中性,最后用甲醇冲洗,待用;二、注意事项：1. 开始进样前30分钟开氘灯即可,节约灯的能量和使用时间;2. 流动相的使用和注意事项：①所用流动相必须预先滤过和脱气,流动相一般贮存于玻璃不锈钢容器内;贮存容器一定要盖严,防止溶剂挥发引起组成变化;磷酸盐、乙酸盐缓冲液很易长霉,应尽量新鲜配制使用,不要长期贮存;容器应定期清洗,特别是盛水、缓冲液和混合溶液的瓶子,以除去底部的杂质沉淀和可能生长的微生物;②配制流动相用水需为娃哈哈牌纯净水或经超声过滤后的纯化水,流动相配制好后先用直径为5cm,孔径为ｕm的滤膜,通过沙芯过滤器的过滤,然后在超声仪上超声;③不得将装流动相的容器直接放置与超声仪内,需放与筛网上进行超声;3. 六通阀的使用和维护注意事项：①样品溶液进样前必须用滤膜过滤,以减少微粒对进样阀的磨损;②转动阀芯时不能太慢,更不能停留在中间位置,否则流动相受阻,使泵内压力剧增,甚至超过泵的最大压力；再转到进样位时,过高的压力将使柱头损坏;③为防止缓冲盐和样品残留在进样阀中,每次分析结束后应冲洗进样阀;通常可用水冲洗,或先用能溶解样品的溶剂冲洗,再用水冲洗;4. 色谱柱柱压升高的主要因素：① LC-10AT/20AT/10ATPlus泵的单向阀堵塞;②色谱柱的入口筛板堵塞;③吸滤头堵塞;④ PEEK管接口处堵塞;5. 色谱柱柱压不稳的因素：①泵内有空气;②泵密封垫损坏;③溶剂中的气泡;④系统检漏,找出漏点;6. 样品峰保留时间漂移的主要因素：①室内温度变化过大; ②流动相成分发生变化;③色谱柱未平衡好;④泵中有气泡;⑤该流动相是否适宜此样品的检测;7. 基线漂移的主要因素：①柱温波动;②流动相不均匀;③流通池被污染或有气体;④检测器出口阻塞;⑤流动相配比不当或流速变化;⑥流动相污染、变质;⑦使用循环溶剂;8. 检测器灵敏度不够的主要因素：①样品进样量不足;②波长设置不正确;③检测器池窗污染;④检测池中有气泡;⑤电压不稳;⑥流动相流速不合适;9. 色谱柱的使用和维护注意事项：①避免压力和温度的急剧变化及任何机械震动;柱压的突然升高或降低也会冲动柱内填料,因此在调节流速时应该缓慢进行,在阀进样时阀的转动不能过缓;②应逐渐改变溶剂的组成,特别是反相色谱中,不应直接从有机溶剂改变为全部是水,反之亦然;③一般说来色谱柱不能反冲,只有生产者指明该柱可以反冲时,才可以反冲除去留在柱头的杂质;否则反冲会迅速降低柱效;④选择使用适宜的流动相尤其是pH,以避免固定相被破坏;⑤避免将复杂的样品尤其是生物样品直接注入柱内,需要对样品进行预处理或者在进样器和色谱柱之间连接一保护柱;⑥经常用强溶剂冲洗色谱柱,清除保留在柱内的杂质;⑦保存色谱柱时应将柱内充满乙腈或甲醇,柱接头要拧紧,防止溶剂挥发干燥;绝对禁止将缓冲溶液留在柱内静置过夜或更长时间;⑧色谱柱使用过程中,如果压力升高,一种可能是滤片被堵塞,这时应更换滤片或将其取出进行清洗；另一种可能是大分子进入柱内,使柱头被污染；如果柱效降低或色谱峰变形,则可能柱头出现塌陷,死体积增大;⑨以硅胶为基质的填料,只能在pH2~9范围内使用;每次分析检测完成后,最好用洗脱能力强的洗脱液冲洗,例如ODS柱宜用甲醇冲洗至基线平衡;10. 样品必须用直径为2.5cm,孔径为ｕm的滤膜针式过滤;如有明确要求需用离心过滤的,经离心过滤后取上清液即可;。

修订记载目的：建立岛津LC-2030型自动进样高效液相色谱仪使用、维护及保养规范操作规程，供化验员规范操作。

范围：应用于岛津LC-2030型自动进样高效液相色谱仪。

职责：由质控实验室仪器负责人编写；质控实验室经理、质量经管QA 审核；质量负责人批准； 质控实验室相关化验员执行。

内容：1 编制依据：《岛津LC-2030型自动进样高效液相色谱仪使用说明书》、《药品生产质量经管规范》（2010年版）。

2 仪器组成：本仪器主要由溶剂瓶柜、自动进样器、紫外检测器、荧光检测器、柱温箱、脱气机组成。

如图1所示：图13 操作方法： 3.1 开机：溶剂瓶柜自动进样器脱气机柱温箱荧光检测器紫外检测器3.1.1 准备好流动相并安装好色谱柱：将配制好的流动相用孔径为0.45µm的滤膜过滤，超声脱气处理15分钟后方可使用；色谱柱按箭头指示方向连接到液相色谱仪上。

3.1.2 打开液相色谱仪电源，液相色谱仪仪器开始自检。

3.1.3 电脑开机进入WINDOWS桌面后，双击LC-2030色谱工作站图标，进入工作站登陆界面。

如图2所示：图23.1.4 单击【确定】进入主工程界面。

如图3所示：图33.1.5 单击【仪器】图标，双击，进入仪器操作界面在线系统，出现在线控制主界面。

如图4所示：图43.1.6 打开排放阀（逆时针旋转﹤180°），单击【自动排气】，进入排气操作界面，根据需要选择流路及排气时间，完成设置后单击【下载】。

如图5所示：图53.2 数据采集方法编辑：3.2.1 常规参数设置：3.2.1.1 单击[常规]，进入常规操作界面，运行时间、泵流速、检测器波长和柱温箱温度（5℃～85℃）等，完成设置后单击[下载]，将该方法下载至液相色谱仪。

如图6所示：图63.2.1.2 单击【时间程序】，进入该操作界面，若进行等度洗脱，则不需要修改。

如图7所示：图73.2.2 高级参数设置：3.2.2.1 单击[高级]，进入该操作界面，设置相关检测参数，完成设置后单击【下载】，将该方法下载至液相色谱仪，如图8所示：图83.2.2.2 进入该操作界面，设置检测波长（波长范围：190nm～700nm）、池温度（控温范围40℃～90℃），完成设置后单击【下载】，如图9所示：图93.2.2.3 单击【时间程序】，进入该操作界面，设置相应检验参数，若进行等度洗脱，“控制器”处理命令为【stop】，否则无法进行其他设置。

1目的：建立岛津LC-2030高效液相色谱仪使用、维修、保养操作规程，确保仪器的正确操作。

2范围：本规程适用于岛津LC-2030高效液相色谱仪使用、维修、保养。

3责任：化验室负责人，化验员。

4内容：概述本系统由四元低压梯度系统输送泵、自动进样器、UV检测器、柱温箱、LabSolutions色谱数据工作站和电脑等组成。

原理储液器中的流动相被高压泵打入系统,样品溶液经进样器进入流动相,被流动相载入色谱柱固定相内,由于样品溶液中的各组分在两相中具有不同的分配系数,在两相中作相对运动时,经过反复屡次的吸附-解吸的分配过程,各组分在移动速度上产生较大的差异,被别离成单个组分依次从柱内流出,通过检测器时,样品浓度被转换成电信号传送到记录仪,数据以图谱形式打印出来。

技术参数流量设定范围～10 mL/min 流速精度±1% 或±2µL/min 最大操作压力44MPa 进样数216个样品外形尺寸mm 410×500×605mm 波长重现性±温控精度±℃波长范围190～700nm噪声±×10-6AU 漂移100×10-6AU/h设备安装位置设备名称放置房间LC-2030型高效液相色谱仪精细仪器室操作方法准备.1准备所需的流动相，用适宜的µm滤膜过滤，超声脱气20～30min。

.2根据待检样品的需要更换适宜的洗脱柱〔注意方向〕。

.3配制样品和标准溶液〔也可在平衡系统时配制〕，用适宜的µm滤膜过滤。

.4检查仪器各部件的电源线、数据线和输液管道是否连接正常。

开机接通电源，依次开启高效液相色谱仪开关，电脑主机、显示器，待高效液相色谱仪自检完毕后，翻开色谱工作站。

等度洗脱.1排气翻开Purge，点击程序中的“自动排气〞，系统自动进展排气，假设使用多通道，根据实际需要选择通道进展排气；如果不出液，用针头接上“p〞的管路，进展抽气，至到有液体从“Purge〞这个管路排出。

1 目的：为了规范LC-20AT高效液相色谱仪的使用、维护和保养，确保测量结果的准确性，特制定此规程。

2 范围：本规程适用于LC-20AT高效液相色谱仪的使用、维护和保养。

3 责任者：化验员4 程序：4.1 开机4.1.1 接通电源，开启泵、柱温箱、检测器等辅助设备。

4.1.2 开启计算机，双击打开LC solution窗口，单击分析，进入工作站。

4.1.3 计算机与仪器连接后，把配制好的流动相放入贮液瓶中，然后将排液阀旋钮逆时针旋转180°，打开冲洗阀，再按Purge键进行排空，检查吸滤头至入口单向阀流动相管路无气泡，即再按Purge键停止排空此时检查压力显示是否为“0”，若不为“0”，执行以下零压力调整操作：在停泵状态下，按func键多次，直至进入ZERO ADJ项，按Enter键完成初始压力调零，最后顺时针旋紧排空阀。

4.1.4 最大和最小保护压力设定4.1.4.1最大压力限制是流路中的压力所不能超过的值，最大保护压力设置的目的就是保护色谱柱和其他流路部件。

如果压力超过限定值，送液就将自动停止，发出报警声并显示出错信息。

在初始屏幕上按func两次，光标会在MAX字段后闪烁，提示输入新值，然后按Enter键，屏幕上出现新值。

4.1.4.2最小压力限制是防止以下情况发生的压力下降：a) 当流路中发生了漏液；b) 当储液瓶中的流动相流完时，空气将通过流路被抽进来。

如果压力下降至最小压力限制值以下时间超过1分钟，送液也将自动停止，同时发出报警声并显示出错信息。

4.1.5泵启动和停止：按Pump键，泵就开始启动，泵运行指示灯亮。

泵运行后，须注意观察显示面板上工作压力的显示值，确保压力上升并逐渐达到一个稳定值，一般压力波动的上下幅度不应大于0.5MPa。

需要停泵就只要再按Pump键，泵一停，运行指示灯就熄灭。

4.2 方法的建立与调用4.2.1 新建方法点击文件菜单下“新建方法文件”，建立一个空白方法仪器参数视图中的高级选项中设置，数据采集：设置分析时间→LC程序时间：按需要设置时间程序→泵：设置泵的流速，流动相通道、压力上限→检测器：设置氘灯开启、池温度、检测波长→柱温箱：设置柱温。

标准文档1目的：建立岛津LC-2030高效液相色谱仪使用、维修、保养操作规程，确保仪器的正确操作。

2围：本规程适用于岛津LC-2030高效液相色谱仪使用、维修、保养。

3责任：化验室负责人，化验员。

4容：4.1概述本系统由四元低压梯度系统输送泵、自动进样器、UV检测器、柱温箱、LabSolutions色谱数据工作站和电脑等组成。

4.2原理储液器中的流动相被高压泵打入系统,样品溶液经进样器进入流动相,被流动相载入色谱柱固定相,由于样品溶液中的各组分在两相中具有不同的分配系数,在两相中作相对运动时,经过反复多次的吸附-解吸的分配过程,各组分在移动速度上产生较大的差别,被分离成单个组分依次从柱流出,通过检测器时,样品浓度被转换成电信号传送到记录仪,数据以图谱形式打印出来。

4.3技术参数流量设定围0.0001～10 mL/min 流速精度±1% 或±2µL/min 最大操作压力44MPa 进样数216个样品外形尺寸mm 410×500×605mm 波长重现性±0.1nm温控精度±0.1℃波长围190～700nm噪声±2.5×10-6AU 漂移100×10-6AU/h 4.4设备安装位置设备名称放置房间LC-2030型高效液相色谱仪精密仪器室4.5操作方法4.5.1准备实用大全文件类别工作标准文件编号SOP-03-015-00 4.5.1.1准备所需的流动相，用合适的0.45µm滤膜过滤，超声脱气20～30min。

4.5.1.2根据待检样品的需要更换合适的洗脱柱（注意方向）。

4.5.1.3配制样品和标准溶液（也可在平衡系统时配制），用合适的0.45µm滤膜过滤。

4.5.1.4检查仪器各部件的电源线、数据线和输液管道是否连接正常。

4.5.2开机接通电源，依次开启高效液相色谱仪开关，电脑主机、显示器，待高效液相色谱仪自检结束后，打开色谱工作站。

岛津LC-15A 高效液相色谱仪标准操作及维护保养规程目 的：建立高效液相色谱仪标准操作及维护保养规程，以规范对本设备的使用和维护。

范 围：岛津LC-15A 高效液相色谱仪的使用和日常维护保养。

责 任：QC 负责人、检验员。

内 容：标准操作规程1.仪器的组成及开机1.1 本仪器由LC-15C 泵，SPD-15C 检测器，Model300柱温箱，SIL-10AF 自动进样器，DGU-20A 脱气机，岛津色谱工作站组成。

1.2 开机 开机前检查各部件连接是否正常，接通电源，打开稳压器，确保电源有效接地，依次打开泵B ，自动进样器，检测器，柱温箱，泵A(含控制器)，计算机的电源开关。

2.岛津色谱工作站操作2.1 双击桌面快捷方式再单击“仪器1”进入实时分析窗口。

2.2编辑分析方法（如若已新建方法点击“文件”项下“打开方法文件”调出所需方法文件，即可）2.2.1选择“新建方法”：分别设定波长， Pump 泵参数（流量，最大压限等，在“高级”选项中还可以设置梯度进样），柱温等。

（参数设定按照《中华人民共和国药典》2010版）2.2.2保存方法：选择“方法另存为” ， 文件命名为“*****.lcm ”并保存方法。

2.2.3 查看及修改点击“文件”项下“打开方法文件”调出所需方法文件，即可方法: 双击“LCSOLUTION ”图标,点击“仪器1”（此图标为一只羽毛笔在纸上书写），出现“分析编辑器”，查看或修改文件，如波长，流速等，修改以上参数后，点击保存，退出。

3. 分析样品前操作3.1 待仪器按要求调节后换抽滤甲醇按【pump 】键仪器运行，用冲柱水、冲柱甲醇冲洗进样口待检。

3.2 当仪器基线稳定后换流动相继续稳基线。

3.3 当基线稳定后可开始分析测试操作4. 进样操作4.1单针进样分析4.1.1 点击“数据采集－单次运行”。

4.1.2 编辑样品信息、方法文件名、 数据文件名及路径、瓶号、架号及进样量等。
