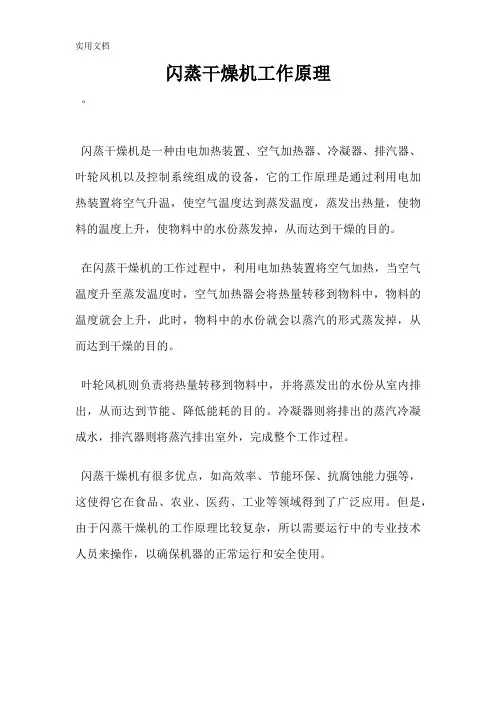

闪蒸干燥机工作原理。

闪蒸干燥机是一种由电加热装置、空气加热器、冷凝器、排汽器、叶轮风机以及控制系统组成的设备，它的工作原理是通过利用电加热装置将空气升温，使空气温度达到蒸发温度，蒸发出热量，使物料的温度上升，使物料中的水份蒸发掉，从而达到干燥的目的。

在闪蒸干燥机的工作过程中，利用电加热装置将空气加热，当空气温度升至蒸发温度时，空气加热器会将热量转移到物料中，物料的温度就会上升，此时，物料中的水份就会以蒸汽的形式蒸发掉，从而达到干燥的目的。

叶轮风机则负责将热量转移到物料中，并将蒸发出的水份从室内排出，从而达到节能、降低能耗的目的。

冷凝器则将排出的蒸汽冷凝成水，排汽器则将蒸汽排出室外，完成整个工作过程。

闪蒸干燥机有很多优点，如高效率、节能环保、抗腐蚀能力强等，这使得它在食品、农业、医药、工业等领域得到了广泛应用。

但是，由于闪蒸干燥机的工作原理比较复杂，所以需要运行中的专业技术人员来操作，以确保机器的正常运行和安全使用。

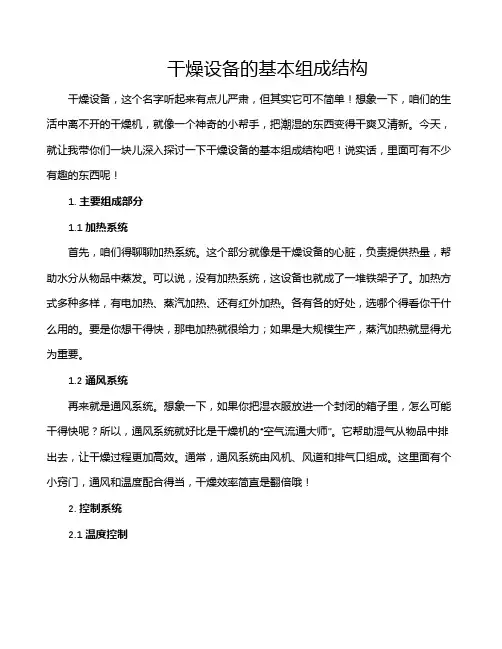

干燥设备的基本组成结构干燥设备，这个名字听起来有点儿严肃，但其实它可不简单！想象一下，咱们的生活中离不开的干燥机，就像一个神奇的小帮手，把潮湿的东西变得干爽又清新。

今天，就让我带你们一块儿深入探讨一下干燥设备的基本组成结构吧！说实话，里面可有不少有趣的东西呢！1. 主要组成部分1.1 加热系统首先，咱们得聊聊加热系统。

这个部分就像是干燥设备的心脏，负责提供热量，帮助水分从物品中蒸发。

可以说，没有加热系统，这设备也就成了一堆铁架子了。

加热方式多种多样，有电加热、蒸汽加热、还有红外加热。

各有各的好处，选哪个得看你干什么用的。

要是你想干得快，那电加热就很给力；如果是大规模生产，蒸汽加热就显得尤为重要。

1.2 通风系统再来就是通风系统。

想象一下，如果你把湿衣服放进一个封闭的箱子里，怎么可能干得快呢？所以，通风系统就好比是干燥机的“空气流通大师”。

它帮助湿气从物品中排出去，让干燥过程更加高效。

通常，通风系统由风机、风道和排气口组成。

这里面有个小窍门，通风和温度配合得当，干燥效率简直是翻倍哦！2. 控制系统2.1 温度控制接下来，咱得谈谈控制系统。

这个部分就像是干燥设备的大脑，负责调节整个干燥过程。

尤其是温度控制，保持合适的温度就能避免“干过头”的情况出现。

一般来说，干燥设备都会配备温度传感器，实时监测，让你随时知道情况，避免“火烧眉毛”的尴尬。

2.2 湿度控制还有湿度控制，这也是不可或缺的。

控制湿度不仅能提高效率，还能保证物品的质量。

像是食品干燥时，湿度过高就容易发霉，简直是得不偿失。

所以，很多设备都会加上湿度传感器，实时监控，确保一切都在掌控之中。

3. 结构材料3.1 耐高温材料接下来，我们来聊聊设备的材料。

干燥设备可不是随便用什么材料就行，它的耐高温性和耐腐蚀性可是要做到位的。

很多设备的外壳用的不锈钢，因为这样既耐用又容易清洁。

而内部的部件，也得选择那些不容易被热量影响的材料，像是某些耐高温塑料和合金，都是很好的选择。

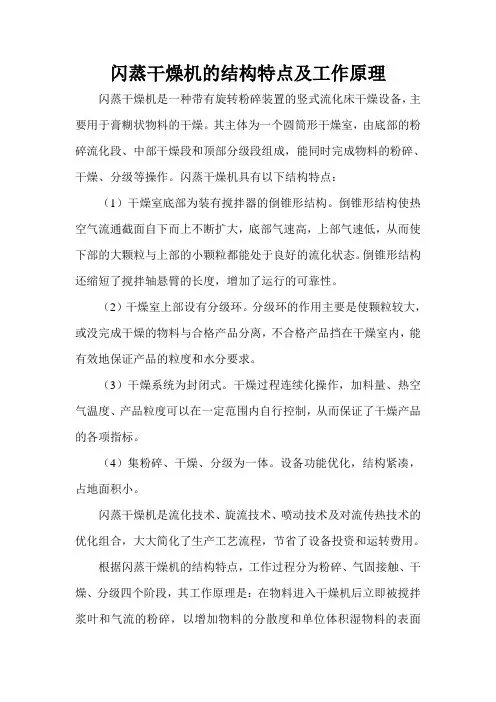

闪蒸干燥机的结构特点及工作原理闪蒸干燥机是一种带有旋转粉碎装置的竖式流化床干燥设备，主要用于膏糊状物料的干燥。

其主体为一个圆筒形干燥室，由底部的粉碎流化段、中部干燥段和顶部分级段组成，能同时完成物料的粉碎、干燥、分级等操作。

闪蒸干燥机具有以下结构特点：（1）干燥室底部为装有搅拌器的倒锥形结构。

倒锥形结构使热空气流通截面自下而上不断扩大，底部气速高，上部气速低，从而使下部的大颗粒与上部的小颗粒都能处于良好的流化状态。

倒锥形结构还缩短了搅拌轴悬臂的长度，增加了运行的可靠性。

（2）干燥室上部设有分级环。

分级环的作用主要是使颗粒较大，或没完成干燥的物料与合格产品分离，不合格产品挡在干燥室内，能有效地保证产品的粒度和水分要求。

（3）干燥系统为封闭式。

干燥过程连续化操作，加料量、热空气温度、产品粒度可以在一定范围内自行控制，从而保证了干燥产品的各项指标。

（4）集粉碎、干燥、分级为一体。

设备功能优化，结构紧凑，占地面积小。

闪蒸干燥机是流化技术、旋流技术、喷动技术及对流传热技术的优化组合，大大简化了生产工艺流程，节省了设备投资和运转费用。

根据闪蒸干燥机的结构特点，工作过程分为粉碎、气固接触、干燥、分级四个阶段，其工作原理是：在物料进入干燥机后立即被搅拌浆叶和气流的粉碎，以增加物料的分散度和单位体积湿物料的表面积。

由于搅拌器把物料粉碎并产生弥散作用，同时进入干燥室的热空气也处于高度的湍动状态，很快达到气固混合，使块状物料处于良好的流化状态而被热空气包围。

在物料与热空气之间进行传质传热的干燥过程中，大部分水分在这一阶段蒸发掉。

物料受到粉碎和水分蒸发后，浮力大于重力，物料向上运动，进入分级器。

物料在气体的夹带下螺旋上升，在离心力的作用下，物料粒径小的在内环，较大较湿的在外环。

小颗粒在水分达到要求时被气体从干燥室中心处带出，较大较湿颗粒继续粉碎干燥，从而保证产品的含水量和粒度均匀。

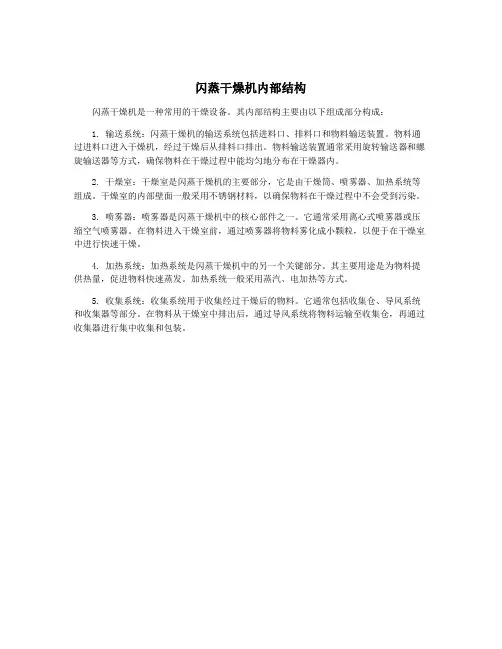

闪蒸干燥机内部结构
闪蒸干燥机是一种常用的干燥设备。

其内部结构主要由以下组成部分构成：
1. 输送系统：闪蒸干燥机的输送系统包括进料口、排料口和物料输送装置。

物料通过进料口进入干燥机，经过干燥后从排料口排出。

物料输送装置通常采用旋转输送器和螺旋输送器等方式，确保物料在干燥过程中能均匀地分布在干燥器内。

2. 干燥室：干燥室是闪蒸干燥机的主要部分，它是由干燥筒、喷雾器、加热系统等组成。

干燥室的内部壁面一般采用不锈钢材料，以确保物料在干燥过程中不会受到污染。

3. 喷雾器：喷雾器是闪蒸干燥机中的核心部件之一。

它通常采用离心式喷雾器或压缩空气喷雾器。

在物料进入干燥室前，通过喷雾器将物料雾化成小颗粒，以便于在干燥室中进行快速干燥。

4. 加热系统：加热系统是闪蒸干燥机中的另一个关键部分。

其主要用途是为物料提供热量，促进物料快速蒸发。

加热系统一般采用蒸汽、电加热等方式。

5. 收集系统：收集系统用于收集经过干燥后的物料。

它通常包括收集仓、导风系统和收集器等部分。

在物料从干燥室中排出后，通过导风系统将物料运输至收集仓，再通过收集器进行集中收集和包装。

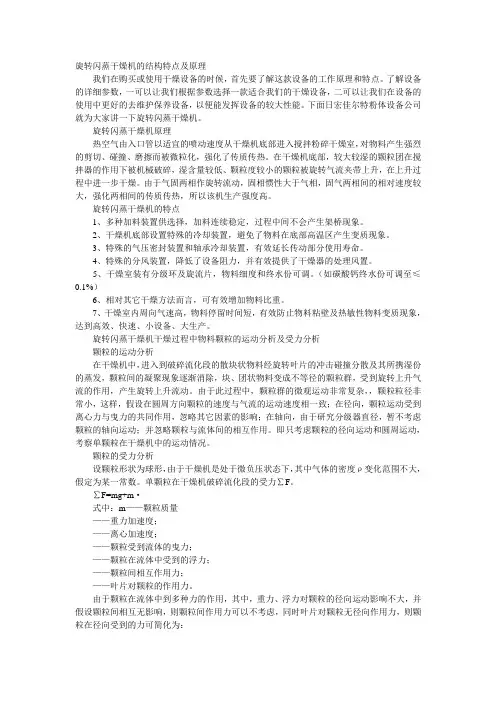

旋转闪蒸干燥机的结构特点及原理我们在购买或使用干燥设备的时候，首先要了解这款设备的工作原理和特点。

了解设备的详细参数，一可以让我们根据参数选择一款适合我们的干燥设备，二可以让我们在设备的使用中更好的去维护保养设备，以便能发挥设备的较大性能。

下面日宏佳尔特粉体设备公司就为大家讲一下旋转闪蒸干燥机。

旋转闪蒸干燥机原理热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、碰撞、磨擦而被微粒化，强化了传质传热。

在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械破碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。

由于气固两相作旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。

旋转闪蒸干燥机的特点1、多种加料装置供选择，加料连续稳定，过程中间不会产生架桥现象。

2、干燥机底部设置特殊的冷却装置，避免了物料在底部高温区产生变质现象。

3、特殊的气压密封装置和轴承冷却装置，有效延长传动部分使用寿命。

4、特殊的分风装置，降低了设备阻力，并有效提供了干燥器的处理风置。

5、干燥室装有分级环及旋流片，物料细度和终水份可调。

（如碳酸钙终水份可调至≤0.1%）6、相对其它干燥方法而言，可有效增加物料比重。

7、干燥室内周向气速高，物料停留时间短，有效防止物料粘壁及热敏性物料变质现象，达到高效、快速、小设备、大生产。

旋转闪蒸干燥机干燥过程中物料颗粒的运动分析及受力分析颗粒的运动分析在干燥机中，进入到破碎流化段的散块状物料经旋转叶片的冲击碰撞分散及其所携湿份的蒸发，颗粒间的凝聚现象逐渐消除，块、团状物料变成不等径的颗粒群，受到旋转上升气流的作用，产生旋转上升流动。

由于此过程中，颗粒群的微观运动非常复杂，，颗粒粒径非常小，这样，假设在圆周方向颗粒的速度与气流的运动速度相一致；在径向，颗粒运动受到离心力与曳力的共同作用，忽略其它因素的影响；在轴向，由于研究分级器直径，暂不考虑颗粒的轴向运动；并忽略颗粒与流体间的相互作用。

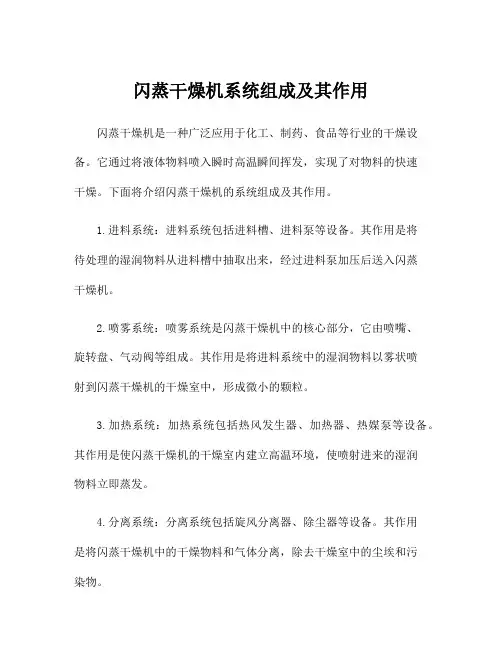

闪蒸干燥机系统组成及其作用闪蒸干燥机是一种广泛应用于化工、制药、食品等行业的干燥设备。

它通过将液体物料喷入瞬时高温瞬间挥发，实现了对物料的快速干燥。

下面将介绍闪蒸干燥机的系统组成及其作用。

1.进料系统：进料系统包括进料槽、进料泵等设备。

其作用是将待处理的湿润物料从进料槽中抽取出来，经过进料泵加压后送入闪蒸干燥机。

2.喷雾系统：喷雾系统是闪蒸干燥机中的核心部分，它由喷嘴、旋转盘、气动阀等组成。

其作用是将进料系统中的湿润物料以雾状喷射到闪蒸干燥机的干燥室中，形成微小的颗粒。

3.加热系统：加热系统包括热风发生器、加热器、热媒泵等设备。

其作用是使闪蒸干燥机的干燥室内建立高温环境，使喷射进来的湿润物料立即蒸发。

4.分离系统：分离系统包括旋风分离器、除尘器等设备。

其作用是将闪蒸干燥机中的干燥物料和气体分离，除去干燥室中的尘埃和污染物。

5.除湿系统：除湿系统包括冷凝器、排湿器等设备。

其作用是将闪蒸干燥机中产生的湿气冷凝，转化为液体形式并排出。

6.控制系统：控制系统包括控制柜、仪表、电气设备等。

其作用是对整个闪蒸干燥机的工作过程进行监控和控制，实现设备的自动化控制。

闪蒸干燥机系统的作用是通过进料系统将湿润物料加压送入喷雾系统，以雾的形式喷射到干燥室中。

在加热系统的作用下，喷射进来的湿润物料迅速蒸发，形成微小颗粒，经过旋风分离器和除尘器的分离作用，干燥物料和气体分别排出。

除湿系统将产生的湿气冷凝成液体并排出。

控制系统对整个过程进行监控和控制，确保设备的安全运行。

闪蒸干燥机系统的组成及其作用可以简单归纳为：进料系统用于输送湿润物料；喷雾系统将湿润物料喷射到干燥室中进行蒸发；加热系统提供高温环境，加速物料的蒸发；分离系统将干燥物料和气体分离；除湿系统将产生的湿气冷凝；控制系统对整个过程进行监控和控制。

综上所述，闪蒸干燥机系统的组成及其作用是相互联系、相互配合的，共同完成物料的快速干燥工作。

它在化工、制药、食品等行业中发挥着重要的作用，提高了生产效率，提高了产品质量，受到了广泛的应用。

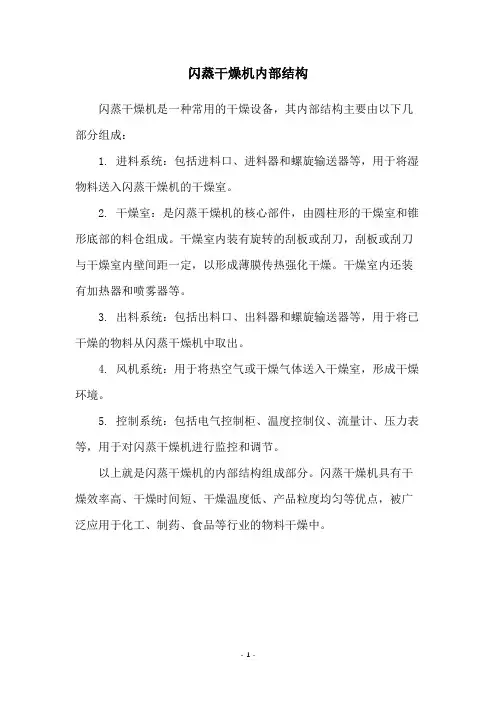

闪蒸干燥机内部结构
闪蒸干燥机是一种常用的干燥设备，其内部结构主要由以下几部分组成：
1. 进料系统：包括进料口、进料器和螺旋输送器等，用于将湿物料送入闪蒸干燥机的干燥室。

2. 干燥室：是闪蒸干燥机的核心部件，由圆柱形的干燥室和锥形底部的料仓组成。

干燥室内装有旋转的刮板或刮刀，刮板或刮刀与干燥室内壁间距一定，以形成薄膜传热强化干燥。

干燥室内还装有加热器和喷雾器等。

3. 出料系统：包括出料口、出料器和螺旋输送器等，用于将已干燥的物料从闪蒸干燥机中取出。

4. 风机系统：用于将热空气或干燥气体送入干燥室，形成干燥环境。

5. 控制系统：包括电气控制柜、温度控制仪、流量计、压力表等，用于对闪蒸干燥机进行监控和调节。

以上就是闪蒸干燥机的内部结构组成部分。

闪蒸干燥机具有干燥效率高、干燥时间短、干燥温度低、产品粒度均匀等优点，被广泛应用于化工、制药、食品等行业的物料干燥中。

- 1 -。

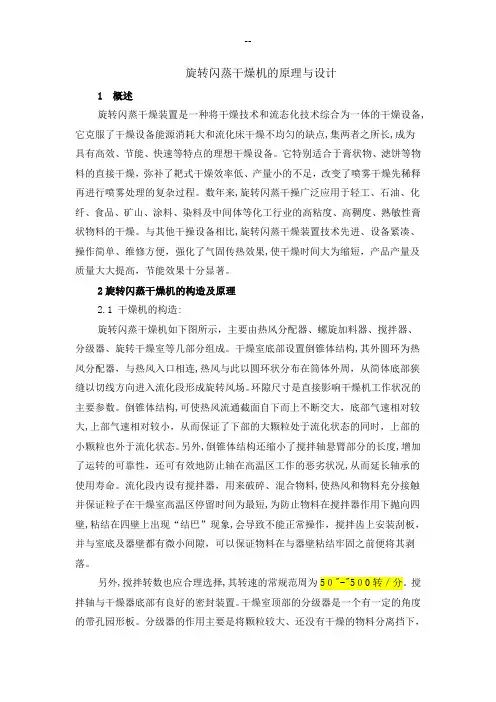

旋转闪蒸干燥机的原理与设计1 概述旋转闪蒸干燥装置是一种将干燥技术和流态化技术综合为一体的干燥设备,它克服了干燥设备能源消耗大和流化床干燥不均匀的缺点,集两者之所长,成为具有高效、节能、快速等特点的理想干燥设备。

它特别适合于膏状物、滤饼等物料的直接干燥，弥补了耙式干燥效率低、产量小的不足，改变了喷雾干燥先稀释再进行喷雾处理的复杂过程。

数年来,旋转闪蒸干操广泛应用于轻工、石油、化纤、食品、矿山、涂料、染料及中间体等化工行业的高粘度、高稠度、熟敏性膏状物料的干燥。

与其他干操设备相比,旋转闪蒸干燥装置技术先进、设备紧凑、操作简单、维修方便，强化了气固传热效果,使干燥时间大为缩短，产品产量及质量大大提高，节能效果十分显著。

2旋转闪蒸干燥机的构造及原理2.1 干燥机的构造:旋转闪蒸干燥机如下图所示，主要由热风分配器、螺旋加料器、搅拌器、分级器、旋转干燥室等几部分组成。

干燥室底部设置倒锥体结构,其外圆环为热风分配器，与热风入口相连,热风与此以圆环状分布在筒体外周，从简体底部狭缝以切线方向进入流化段形成旋转风场。

环隙尺寸是直接影响干燥机工作状况的主要参数。

倒锥体结构,可使热风流通截面自下而上不断交大，底部气速相对较大,上部气速相对较小，从而保证了下部的大颗粒处于流化状态的同时，上部的小颗粒也外于流化状态。

另外,倒锥体结构还缩小了搅拌轴悬臂部分的长度,增加了运转的可靠性，还可有效地防止轴在高温区工作的恶劣状况,从而延长轴承的使用寿命。

流化段内设有搅拌器，用来破碎、混合物料,使热风和物料充分接触并保证粒子在干燥室高温区停留时间为最短,为防止物料在搅拌器作用下抛向四壁,粘结在四壁上出现“结巴”现象,会导致不能正常操作，搅拌齿上安装刮板，并与室底及器壁都有微小间隙，可以保证物料在与器壁粘结牢固之前便将其剥落。

另外,搅拌转数也应合理选择,其转速的常规范周为5０"-"5０0转／分。

搅拌轴与干燥器底部有良好的密封装置。

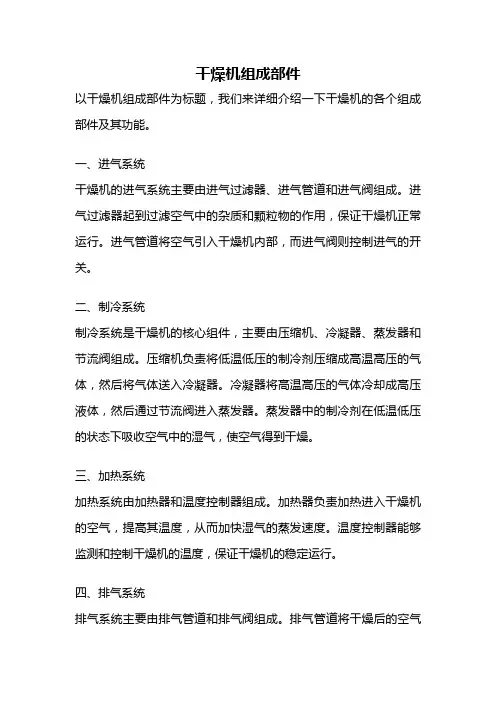

干燥机组成部件以干燥机组成部件为标题，我们来详细介绍一下干燥机的各个组成部件及其功能。

一、进气系统干燥机的进气系统主要由进气过滤器、进气管道和进气阀组成。

进气过滤器起到过滤空气中的杂质和颗粒物的作用，保证干燥机正常运行。

进气管道将空气引入干燥机内部，而进气阀则控制进气的开关。

二、制冷系统制冷系统是干燥机的核心组件，主要由压缩机、冷凝器、蒸发器和节流阀组成。

压缩机负责将低温低压的制冷剂压缩成高温高压的气体，然后将气体送入冷凝器。

冷凝器将高温高压的气体冷却成高压液体，然后通过节流阀进入蒸发器。

蒸发器中的制冷剂在低温低压的状态下吸收空气中的湿气，使空气得到干燥。

三、加热系统加热系统由加热器和温度控制器组成。

加热器负责加热进入干燥机的空气，提高其温度，从而加快湿气的蒸发速度。

温度控制器能够监测和控制干燥机的温度，保证干燥机的稳定运行。

四、排气系统排气系统主要由排气管道和排气阀组成。

排气管道将干燥后的空气排出干燥机，而排气阀则控制排气的开关。

五、控制系统控制系统是干燥机的智能化管理部分，主要由电气控制柜、程序控制器和传感器等组成。

电气控制柜集中控制干燥机的各个部件，保证它们正常运行。

程序控制器能够根据设定的参数自动控制干燥机的工作状态。

传感器能够实时监测干燥机的温度、湿度等信息，并传输给程序控制器进行处理。

六、排水系统排水系统主要由排水管道和排水阀组成。

排水管道用于排出干燥过程中产生的冷凝水，而排水阀则控制排水的开关。

七、过滤系统过滤系统由除尘器和过滤器组成。

除尘器能够过滤空气中的微粒和颗粒物，保证干燥机内部的空气清洁。

过滤器则能够过滤空气中的湿气，使干燥效果更好。

总结：干燥机的各个组成部件在干燥过程中发挥着重要的作用。

进气系统保证了空气的纯净进入，制冷系统通过压缩、冷凝和蒸发的过程实现了湿气的蒸发，加热系统提高了湿气的蒸发速度，排气系统将干燥后的空气排出，控制系统实现了干燥机的智能化管理，排水系统排除了冷凝水，过滤系统保证了干燥机内部空气的清洁。

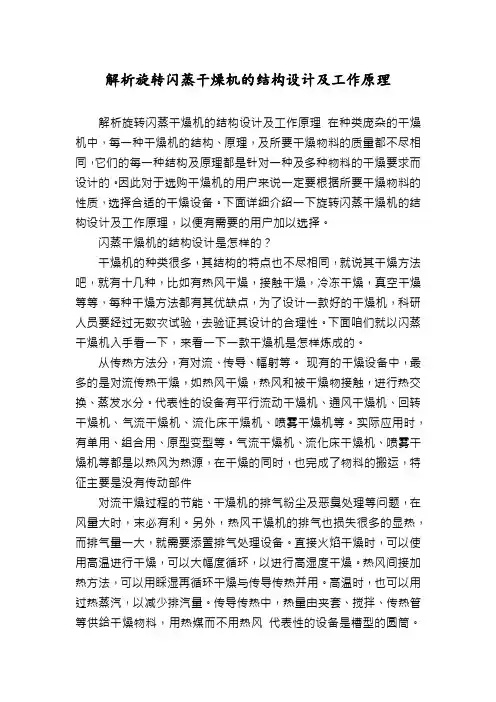

解析旋转闪蒸干燥机的结构设计及工作原理解析旋转闪蒸干燥机的结构设计及工作原理在种类庞杂的干燥机中，每一种干燥机的结构、原理，及所要干燥物料的质量都不尽相同，它们的每一种结构及原理都是针对一种及多种物料的干燥要求而设计的。

因此对于选购干燥机的用户来说一定要根据所要干燥物料的性质，选择合适的干燥设备。

下面详细介绍一下旋转闪蒸干燥机的结构设计及工作原理，以便有需要的用户加以选择。

闪蒸干燥机的结构设计是怎样的？干燥机的种类很多，其结构的特点也不尽相同，就说其干燥方法吧，就有十几种，比如有热风干燥，接触干燥，冷冻干燥，真空干燥等等，每种干燥方法都有其优缺点，为了设计一款好的干燥机，科研人员要经过无数次试验，去验证其设计的合理性。

下面咱们就以闪蒸干燥机入手看一下，来看一下一款干燥机是怎样炼成的。

从传热方法分，有对流、传导、幅射等。

现有的干燥设备中，最多的是对流传热干燥，如热风干燥，热风和被干燥物接触，进行热交换、蒸发水分。

代表性的设备有平行流动干燥机、通风干燥机、回转干燥机、气流干燥机、流化床干燥机、喷雾干燥机等。

实际应用时，有单用、组合用、原型变型等。

气流干燥机、流化床干燥机、喷雾干燥机等都是以热风为热源，在干燥的同时，也完成了物料的搬运，特征主要是没有传动部件对流干燥过程的节能、干燥机的排气粉尘及恶臭处理等问题，在风量大时，末必有利。

另外，热风干燥机的排气也损失很多的显热，而排气量一大，就需要添置排气处理设备。

直接火焰干燥时，可以使用高温进行干燥，可以大幅度循环，以进行高湿度干燥。

热风间接加热方法，可以用睬湿再循环干燥与传导传热并用。

高温时，也可以用过热蒸汽，以减少排汽量。

传导传热中，热量由夹套、搅拌、传热管等供给干燥物料，用热媒而不用热风代表性的设备是槽型的圆筒。

圆锥搅拌干燥机、夹套和或内置加热管回转干燥机，闪蒸干燥机，耙式干燥机，真空带式干燥机、真空冷冻干燥机等在热风干燥中，恒建干燥时期的温度相当于湿球温度。

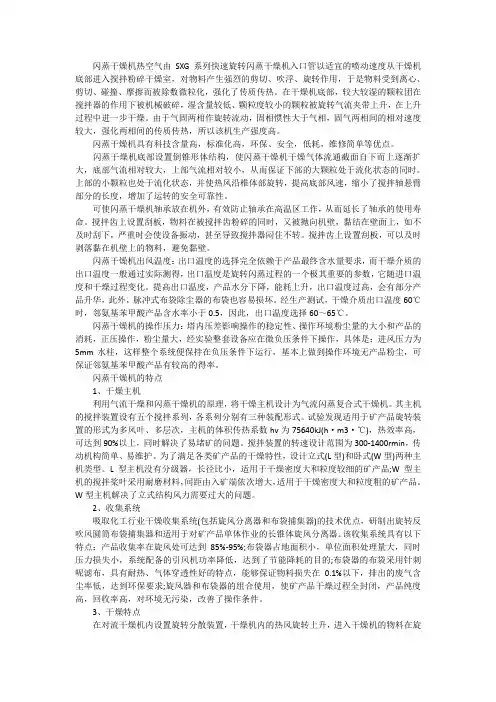

闪蒸干燥机热空气由SXG系列快速旋转闪蒸干燥机入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、摩擦而被除数微粒化，强化了传质传热。

在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械破碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。

由于气固两相作旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。

闪蒸干燥机具有科技含量高，标准化高，环保、安全，低耗，维修简单等优点。

闪蒸干燥机底部设置倒锥形体结构，使闪蒸干燥机干燥气体流通截面自下而上逐渐扩大，底部气流相对较大，上部气流相对较小，从而保证下部的大颗粒处于流化状态的同时。

上部的小颗粒也处于流化状态，并使热风沿椎体部旋转，提高底部风速，缩小了搅拌轴悬臂部分的长度，增加了运转的安全可靠性。

可使闪蒸干燥机轴承放在机外，有效防止轴承在高温区工作，从而延长了轴承的使用寿命。

搅拌齿上设置刮板，物料在被搅拌齿粉碎的同时，又被抛向机壁，黏结在壁面上，如不及时刮下，严重时会使设备振动，甚至导致搅拌器闷住不转。

搅拌齿上设置刮板，可以及时剥落黏在机壁上的物料，避免黏壁。

闪蒸干燥机出风温度：出口温度的选择完全依赖于产品最终含水量要求，而干燥介质的出口温度一般通过实际测得，出口温度是旋转闪蒸过程的一个极其重要的参数，它随进口温度和干燥过程变化。

提高出口温度，产品水分下降，能耗上升，出口温度过高，会有部分产品升华，此外，脉冲式布袋除尘器的布袋也容易损坏。

经生产测试，干燥介质出口温度60℃时，邻氨基苯甲酸产品含水率小于0.5，因此，出口温度选择60～65℃。

闪蒸干燥机的操作压力：塔内压差影响操作的稳定性、操作环境粉尘量的大小和产品的消耗，正压操作，粉尘量大，经实验整套设备应在微负压条件下操作，具体是：进风压力为5mm水柱，这样整个系统便保持在负压条件下运行，基本上做到操作环境无产品粉尘，可保证邻氨基苯甲酸产品有较高的得率。

旋转闪蒸干燥机的原理与设计1 概述旋转闪蒸干燥装置是一种将干燥技术和流态化技术综合为一体的干燥设备，它克服了干燥设备能源消耗大和流化床干燥不均匀的缺点，集两者之所长，成为具有高效、节能、快速等特点的理想干燥设备。

它特别适合于膏状物、滤饼等物料的直接干燥，弥补了耙式干燥效率低、产量小的不足，改变了喷雾干燥先稀释再进行喷雾处理的复杂过程。

数年来，旋转闪蒸干操广泛应用于轻工、石油、化纤、食品、矿山、涂料、染料及中间体等化工行业的高粘度、高稠度、熟敏性膏状物料的干燥。

与其他干操设备相比，旋转闪蒸干燥装置技术先进、设备紧凑、操作简单、维修方便，强化了气固传热效果，使干燥时间大为缩短，产品产量及质量大大提高，节能效果十分显著。

2旋转闪蒸干燥机的构造及原理2．1 干燥机的构造：旋转闪蒸干燥机如下图所示，主要由热风分配器、螺旋加料器、搅拌器、分级器、旋转干燥室等几部分组成。

干燥室底部设置倒锥体结构，其外圆环为热风分配器，与热风入口相连，热风与此以圆环状分布在筒体外周，从简体底部狭缝以切线方向进入流化段形成旋转风场。

环隙尺寸是直接影响干燥机工作状况的主要参数。

倒锥体结构，可使热风流通截面自下而上不断交大，底部气速相对较大，上部气速相对较小，从而保证了下部的大颗粒处于流化状态的同时，上部的小颗粒也外于流化状态。

另外，倒锥体结构还缩小了搅拌轴悬臂部分的长度，增加了运转的可靠性，还可有效地防止轴在高温区工作的恶劣状况，从而延长轴承的使用寿命。

流化段内设有搅拌器，用来破碎、混合物料，使热风和物料充分接触并保证粒子在干燥室高温区停留时间为最短，为防止物料在搅拌器作用下抛向四壁，粘结在四壁上出现“结巴”现象，会导致不能正常操作，搅拌齿上安装刮板，并与室底及器壁都有微小间隙，可以保证物料在与器壁粘结牢固之前便将其剥落。

另外，搅拌转数也应合理选择，其转速的常规范周为50"-"500转／分。

搅拌轴与干燥器底部有良好的密封装置。

旋转闪蒸干燥机的原理与设计一、引言旋转闪蒸干燥机是一种常用于物料干燥的设备，其通过旋转和闪蒸的原理，能够快速将物料中的水分蒸发，达到快速干燥的效果。

本文将详细介绍旋转闪蒸干燥机的工作原理和设计要点。

二、工作原理旋转闪蒸干燥机的工作原理主要包括两个过程：旋转和闪蒸。

首先，物料被装入旋转闪蒸干燥机的筒体中，并通过螺旋输送器均匀分布在内壁上。

随后，干燥介质（通常为热空气）从旋转闪蒸干燥机的进气口进入，并在内部的加热器中升温。

当热空气融入物料层时，物料迅速吸收热量，水分开始蒸发。

同时，旋转闪蒸干燥机在转速的控制下，持续不断地将物料与蒸发的水分混合，并将其快速带离干燥器，形成蒸汽充气云。

这个过程被称为闪蒸，因为水分在短时间内被迅速转化为蒸汽。

蒸汽充气云在旋转闪蒸干燥机的离心力作用下，被送入干燥机的排气口，与干燥介质分离。

因为蒸汽的温度较高，所以排出的干燥介质会被一部分水分吸收，从而达到了干燥的目的。

三、设计要点1. 热源的选择：旋转闪蒸干燥机的主要热源是热空气，因此需要选择一个高效、稳定、安全的加热系统。

通常情况下，选用燃气、电加热等方式，保证干燥介质的温度能够达到物料的蒸发温度。

2. 旋转系统的设计：旋转是旋转闪蒸干燥机的核心操作之一，其旋转速度直接影响到物料与蒸发的水分混合和分离的效果。

因此，在设计时需要合理选择旋转速度，保持物料的均匀性和蒸汽充气云的有效分离。

3. 内部结构的设计：干燥器内部结构的设计直接关系到物料与热空气的接触情况，以及蒸汽充气云的分离效果。

为了提高干燥效率，可以采用不同形式的搅拌机构，使物料在干燥器内部能够充分混合，并保持与热空气的良好接触。

4. 干燥介质的循环利用：为了减少资源的浪费，可以设计干燥介质的循环利用系统，将排出的干燥介质中的一部分水分回收，再次用于物料干燥，从而提高能源利用率。

四、应用领域旋转闪蒸干燥机广泛应用于化工、制药、食品、冶金等领域。

例如，在化工行业中，旋转闪蒸干燥机常被用于固体粉末物料的干燥，如颜料、染料、催化剂等；在制药行业中，可用于药物中间体、中药材的快速干燥；在食品行业中，可用于柿饼、蔬菜等的干燥。

详细解读闪蒸干燥机的内部结构设计闪蒸干燥机是集干燥、粉碎、筛分于一体的新型连续式干燥设备，特别适用于滤饼状、膏糊状、稀泥浆状物料的烘干。

湿物料在干燥塔内干燥时间仅为5-8秒，水份瞬间蒸发，干燥出的产品质量与干燥的温度，风速，风量，破碎的速度有很大关系，闪蒸干燥机作为一种新型的设备，具有科技含量高，标准化高，环保、安全，低耗，维修简单等优点，闪蒸干燥机设备结构紧凑，占地面积小，集干燥、粉碎、分级为一体，是旋流技术、流化技术、喷动技术及对流技术的有机结合，干燥后不需要再粉碎、筛分，简化了生产工艺，节省了动力和设备费用。

闪蒸干燥机由加热器、加料器、搅拌破碎系统、分级器、干燥主管、旋风分离器、布袋除尘器、风机等组成。

闪蒸干燥机底部设置倒锥形体结构，使干燥气体流通截面自下而上逐渐扩大，底部气流相对较大，上部气流相对较小，从而保证下部的大颗粒处于流化状态的同时，上部的小颗粒也处于流化状态，并使热风沿椎体部旋转，提高底部风速，缩小了搅拌轴悬臂部分的长度，增加了运转的安全可靠性;可使轴承放在机外，有效防止轴承在高温区工作，从而延长了轴承的使用寿命。

闪蒸干燥机上部设置分级器。

通过改变分级器的孔直径和分级段的高度，进而改变空气流速，控制离开干燥器的粒子的尺寸和数量、最终达到控制含水量及物料在干燥段内的停留时间。

闪蒸干燥机搅拌轴的转数由无级调速电机控制。

根据产品粒度要求选择不同的转速，搅拌轴转速越快，产品的粒度就越小。

闪蒸干燥机搅拌齿上设置刮板。

物料在被搅拌齿粉碎的同时，又被抛向机壁，黏结在壁面上，如不及时刮下，严重时会使设备振动，甚至导致搅拌器闷住不转。

搅拌齿上设置刮板，可以及时剥落黏在机壁上的物料，避免黏壁。

闪蒸干燥机加料机的螺旋输送机转数由无机调速电机控制。

根据物料性质和干燥工艺参数控制加料速度。

在选择干燥过程时，鉴别材料的干燥性能具有至关重要的意义。

物料可以分成吸湿性和非吸湿性两种。

吸湿性物料能够从周围环境吸收水分，非吸湿性材料不能从环境中吸收水分。

XSG-8型闪蒸干燥机设计方案一、设备工作原理及特点：旋转闪蒸干燥机(Spin Flash Dryer)是我厂在消化吸收APV安海达诺公司(APV ANHYDRO A／S)技术的基础上，萃取国内同类干燥机之精华，并根据多年丰富的实践经验，自行开发的新一代产品。

该产品经过了开发—设计—论证—提高多次循环上升过程，其先进的工艺、精密的结构、美观的外形、优异的性能，均达到国内先进水平。

基于其优良的性能，该机已广泛应用于农药、颜料、染料、医药、饲料、食品、涂料、肥料及精细化工等各行各业中，起到了高效、快速、节能、小设备大生产及无污染操作的效果。

我公司凭借先进的管理体系、雄厚的技术力量、丰富的实践经验和完善的售后服务，可根据贵单位的物料性能、工艺条件、厂房布局，通过计算机辅助设计(CAD)、能够高效、快速、精确的为您设计出最佳方案。

136.一611.二9881、工作原理经换热器加热后的洁净空气被送风机鼓入进风口，以适宜的速度从切线方向旋入干燥室底部的环隙，然后按切线方向进入干燥室，并呈螺旋状上升：同时，物料则由可无级调速的加料器定量加入塔内。

在干燥塔内，物料与热空气进行充分、高效的质热变换，被干燥的粉粒状物料随同热风一起输送至两级旋风分离器，其中成品收集包装。

在干燥塔底部装有蜗壳式空气分配器和搅拌器，搅拌器的转速通过调节外部电机的转速进行无级调速。

搅拌器有两个作用：它可以带动从分配室进入干燥室的热空气产生高速旋转的气流，进而形成稳定的流化床层，避免了由于局部粘堵而产生的喷动窜涌等不稳定流态化;其次，由于搅拌器上的多组刀片高速旋转，对大块物料不断破碎，使外干内湿的颗粒不断包裹、剥离、搓碎，表面不断更新，增大了换热面积，从而强化了质、热交换,提高了干燥速率。

另外，搅拌器上的刀片与干燥塔器壁间隙极小，及时清理掉粘结在壁上的物料，以防止物料长期停留而变性。

为确保物料不变性分解，塔壁内设有冷却夹套，对于热敏性物料可百分之百保证质量。

闪蒸干燥机结构原理及适用范围干燥设备在设计之初，都是针对某一类物料的特点，去设计制造的。

没有那一种干燥设备是全能行的，所以在选择使用干燥设备时，我们要首先了解其适用范围。

根据其适用范围，来挑选适合的干燥设备。

下面日宏佳尔特粉体设备公司就为大家讲一下闪蒸干燥机的相关知识。

闪蒸干燥机的原理热空气由入口管以切线方向进入干燥室底部的环隙，并螺旋状上升，同时，物料由加料器定量加入塔内，并与热空气进行充分热交换，较大较湿的物料在搅拌器作用下被机械破碎，湿含量较低及颗粒度较小的物料随旋转气流一并上升，输送至分离器进行气固分离，成品收集包装，而尾气则经除尘装置处理后排空。

比较典型的干燥物料有：无机物：硼砂、碳酸钙、氢氧化物、硫酸铜、氧化铁、碳酸钡、三氧化锑、各种重金属盐、合成冰晶石、碳酸锰、碳酸镁、亚硫酸钠、磷酸氢钙、氧化铝、氧化铁红、氢氧化铝、醋酸钠、白碳黑、膨润土等。

有机物：月桂酸隔、苯甲酸、安息香酸、草酸钠、醋酸纤维素、三聚氰胺、三苯基醋酸锡、甲基纤维素、溴氨酸、DSD酸、2，4―D酸、H酸、J酸等。

农药：阿特拉津（农药杀虫剂）、巴丹、杀虫单、代森锰锌、扫螨净、灭多威、精喹禾灵、三环唑、苯噻草胺、多效唑、莠去津、莠灭净、吡虫啉等。

颜料染料：酞菁染料、靛蓝染料、铬橙、铁黄、酒石黄、耐晒黑G、钛白粉、立德粉、中络黄等。

硬盐系列：硬质酸钙（镁、铝、锌、钡、铬）、二盐基亚磷酸铝、三盐基硫酸铝等。

建材矿业：碳酸钙系列、高岭土、膨润土、铝钒土、氢氧化镁、超细石英。

食品：大豆蛋白、胶凝淀粉、酒糟、小麦糖、淀粉、豆沙、特殊面粉等。

医药：医药中间体、核黄素、蛋白粉、黄莲素、VB、磺胺嘧啶。

陶瓷：高岭土、二氧化硅、黏土等。

工业废料：生物泥浆、铁锰渣、糖醛渣等。

通过上面的介绍，我们知道了闪蒸干燥机工作原理及适用范围。

从适用范围来看，其应用行业还是非常广泛的，对于有需要的用户来说，选择这样一款干燥设备还是非常不错的。

旋转闪蒸干燥机是用来干燥膏糊状、滤饼状和热敏性物料的新型干燥设备。

设备紧凑，体积小，生产效率高，连续性生产；干燥强度高，能耗低，烘干时间短，操作维修十分简单方便；烘出来的产品质量好；采用负压式和正负相结合二种工艺，热源广，整个工艺为封闭性生产工艺流程，无污染。

旋转闪蒸干燥机旋闪室有多种结构形式,较为典型的有三种,第一种是大锥体,下部环形底隙与集风室相通,分散装置下部的旋转叶片直达环隙处。

有的还采取措施将环形底隙制成可调形式。

这种形式的干燥机一般采用正压操作,用以高粘性物料的干燥。

第二种是采用小锥体带平底,分散装置下部的旋转叶片外延至集风室。

这种形式的闪蒸干燥机可采用负压操作,用来处理粘性不太大、较易分散或含水量不太高的物料。

对分散装置稍加改变也可适于粘性较大物料的干燥。

这两种形式的干燥机环隙处的空塔风速在30m/s 以上。

还有一种是无锥体的平底闪蒸干燥机，在旋闪套上开有布风孔槽或在集风室配装布风机构。

或采用平底无集风室，采用气力直接加料的形式，此种形式适用于粉料或易分散的物料的干燥。

旋转闪蒸干燥机的特点有：旋流、流化、喷动及粉碎分级技术的有机结合。

设备紧凑，体积小，生产效率高，连续生产，实现了“小设备、大生产”。

干燥强度大，能耗低，热效率可达70%以上。

物料停留时间短，成品质量好，可用于热敏性物料干燥。

负压或微负压操作，密闭性好，效率高，消除环境污染。

闪蒸干燥机可知：投料量增加后，电流跳动、跳闸，说明主机负荷变化很大。

主机分散装置结构分上、中、下3部分。

上部：高速旋转分散装置上部叶片主要用于将加入大块膏状物料粉碎成小块。

跳闸停车后，检查底部沉积物料并无大块，说明这里没问题。

中部：主机分散装置中部叶片所承受负荷主要是悬浮在闪蒸干燥机筒体中部粉料，因此负荷不大。

下部：跳闸停车后，发现底部积料多，用人工手动盘动电机皮带轮时阻力很大。

但清除一部分料后(30％)，就可以盘动电机，并可启动主机，此时运转正常，电流仅3O A左右，说明仅增加20 kg物料其阻力即可造成主机电流超负荷停车。

闪蒸干燥机（一）前言有些文献中将闪蒸干燥机归类为流化床干燥装置范畴，也有些书中将其归纳到气流干燥器中。

的确，闪蒸干燥机具有这两类干燥设备的部分特征，但从工作原理分析，更多倾向于气流干燥，所以本书将其归类到气流干燥设备中。

为解决化学工业中高黏性膏糊状物料的干燥问题，1970年研制成功了旋转闪蒸干燥机。

但是，“70”型旋转闪蒸干燥机有许多不足之处，主要是粉末容易进入高温区，造成物料过热凝聚，旋转部件的机械稳定性差。

78年对“70”型进行了改造，“78”型虽然有较大的进步，但也存在粉末床层不稳定，出口温度和产品残余水分波动等缺点。

现在我们所见到的结构基本是经过两次大的结构改进以后的机型，我们称之为“83”型。

闪蒸干燥机作为一种新机型，有其他干燥设备不能比拟的优点，它一出现就引起了各大化学公司的浓厚兴趣，旋转闪蒸干燥机目前以丹麦安海达诺公司为代表，各国也都有新的结构出现。

该机于1990年从丹麦引入我国，闪蒸干燥机国内也称旋流干燥机，旋转快速干燥机。

是处理膏状物料的理想干燥设备，最早应用在染料行业。

到目前为止，经过广大工程技术人员的不懈努力，已经把原来的机型改变了多种型式，进风方式也由原来的狭缝进风增加了切线进风，可以降低系统阻力。

加料方式也由原来的单螺杆进料增加了双螺杆进料，同时又增加了物料的分级功能，有效保证了产品粒度。

根据不同物料采取与其他干燥设备串联的方式，又增加了设备的应用范围。

干燥器也已经实现了系列化，目前干燥器的直径己放大到1600mm，可以说，目前闪蒸干燥机是发展最快，应用范围最广泛的机型之一。

在染料、农药以及其他有机化工、无机化工等行业都有大量应用。

目前有关闪蒸干燥机的研究最为活越，也是工程中需求量最大的一种机型，国内已经形成了系列产品。

（二）闪蒸干燥机的结构闪蒸干燥是一种带有旋转粉碎装置的竖式流化床干燥器，能同时完成物料的干燥、粉碎、分级等操作。

设备主体为圆筒形干燥室，由底部的粉碎流化段、中部干燥段、顶部分级段组成。

旋转闪蒸干燥机的结构组成介绍根据干燥过程发挥的作用，可以把旋转闪蒸干燥机的主体设备分为三部分：底部流化段，中问干燥段，上部分级段。

各段结构不同，所起作用不一样。

(1)流化段是物料人口以下部分，内设有搅拌器。

它能帮助破碎高粘性物料，使湿料与干燥热空气充分接触，产生^大的传热系数。

干燥热风从切线方向以一定速度进入干燥器底部的环形通道，从壳底缝隙进入流化段。

由于通道截面突然减小，使动能与风速增大，这样在器内形成具有较高风速的旋转风场。

物料自螺旋输送器进入干燥器后，首先承受搅拌器的机械粉碎，在离心、剪切、碰撞力的作用下物料被微粒化，与旋转热风充分接触形成流化床而被流态化。

处于流化状态的颗粒表面完全暴露在热风中，彼此问互相碰撞和摩擦，同时水分蒸发，使粒子问粘性力减弱，颗粒之问形成分散、不规则的运动，使气固两相充分接触，加速了传质、传热过程。

在流化段内冷热介质温差^大，大部分水分在此区被蒸发。

只有充分干燥后的微粒才能被热风带出流化段。

流化段属于高温区，因为流化段物料颗粒内部保持着一定的水分，物料不会过热，而干燥后的微粒瞬间便脱离高温区，所以旋转闪蒸干燥设备对热敏性物料非常适用。

经过流化段干燥后，物料被破碎干燥成各种粒度不同的球形和不规则形状颗粒，在旋转空气的浮力和径向离心力的作用下，未干燥的颗粒向器壁运动，并因其具有较大的沉降速度而落回流化段重复流化干燥;较小颗粒向上进入干燥段。

(2)干燥段是加料螺旋以上到分级器之间的空间，此时物料在旋转风场中继续干燥。

较小颗粒继续向上进入分级段;较大颗粒在器壁周围向上运动与分级器碰撞下落重新干燥，直至达到干燥质量要求。

干燥段的热风经过流化段质热交换后，风速减小，湿度增大，保证了干燥段在稳定条件下顺利进行。

为了控制物料在干燥器内的停留时间，应根据空气在干燥器内停留的时问来调节空气流速，从而使成品的粒度、产量及^终含水量得到控制，使干燥器形成一种进料速率与符合要求的干品产量之间的平衡。
