![网络拓扑简易示意图[教育]](https://uimg.taocdn.com/a15e20fc6394dd88d0d233d4b14e852458fb39f4.webp)
总线型星状环状树状网状计算机网络的拓扑结构主要有：总线型拓扑、星型拓扑、环型拓扑、树型拓扑和混合型拓扑。
总线型拓扑总线型结构由一条高速公用主干电缆即总线连接若干个结点构成网络。
网络中所有的结点通过总线进行信息的传输。
这种结构的特点是结构简单灵活，建网容易，使用方便，性能好。
其缺点是主干总线对网络起决定性作用，总线故障将影响整个网络。
总线型拓扑是使用最普遍的一种网络。
星型拓扑星型拓扑由中央结点集线器与各个结点连接组成。
这种网络各结点必须通过中央结点才能实现通信。
星型结构的特点是结构简单、建网容易，便于控制和管理。
其缺点是中央结点负担较重，容易形成系统的“瓶颈”，线路的利用率也不高。
环型拓扑环型拓扑由各结点首尾相连形成一个闭合环型线路。
环型网络中的信息传送是单向的，即沿一个方向从一个结点传到另一个结点；每个结点需安装中继器，以接收、放大、发送信号。
这种结构的特点是结构简单，建网容易，便于管理。
其缺点是当结点过多时，将影响传输效率，不利于扩充。
树型拓扑树型拓扑是一种分级结构。
在树型结构的网络中，任意两个结点之间不产生回路，每条通路都支持双向传输。
这种结构的特点是扩充方便、灵活，成本低，易推广，适合于分主次或分等级的层次型管理系统。
网型拓扑主要用于广域网，由于结点之间有多条线路相连，所以网络的可靠性较搞高。
由于结构比较复杂，建设成本较高。
混合型拓扑混合型拓扑可以是不规则型的网络，也可以是点-点相连结构的网络。
蜂窝拓扑结构蜂窝拓扑结构是无线局域网中常用的结构。
它以无线传输介质（微波、卫星、红外等）点到点和多点传输为特征，是一种无线网，适用于城市网、校园网、企业网。
最新资料推荐常用网络拓扑图图标1 •交换机类图标2•路由器类图标3 •无线网络设备类图标4 •网络安全设备类图标核心交换机模块化汇聚交换机固化汇聚交换机接入交换机三层堆叠交换机二层堆叠交换机高端路由器IPv6多业务路由器VOICE多业务路由器SOHO多业务路由器单路AP双路AP室外天线天线网桥-01 天线网桥-02天线交换机天线网卡-01天线网卡-02笔记本+天线网卡防火墙-01防火墙-02IPS入侵检测系统VPN网关IDS入侵检测系统VPN客户端软件加密隧道-01加密锁USB Key加密隧道-025 •服务器类图标6. PC机与笔记本类图标7•用户/办公设备类图标SMP服务器TMS服务器Web服务器数据库服务器视频服务器服务器群-01SAS服务器CA服务器SAM服务器服务器群-02通用服务器-03笔记本-02液晶显示器台式机笔记本-01电视机用户-男黑客-01用户-女用户群办公会议黑客-03多功能一体机电话黑客-02打印机可视电话IP电话PDA 手机8.建筑环境类图标9.网络/线路类图标万兆光纤线R:0 B:240 G:131 size:4ptR:0 B:160 G:233 size:4ptR:;146 B:B G;131 size:3ptR:232 B:82 G:152 size:^ptR：230 B：0 G;19 size：2ptR:252 BM99 6:0 si£e:2ptR：167 B:138 G:199 size:1pt商业中心小区住宅J■办公楼酒店-01酒店-02教育-01教育-02政府医疗公检法邮政制造业万兆双绞线10G R:187 B:1 <3:50 size:6pt10G千兆线光纤线________ 1000M千兆线双统线-----------------------1000M百兆线光纤线 -------------------- 100 M百兆线双绞线 ----------------- 100M十兆线光纤线------------------------- 10M十兆线双绞线10M广域网线10.其他空磁盘磁带库RACK实验台磁盘阵列CertificateModem 池网络基地Modem证书闪电曲线网管/远程管理台式机1台式机2笔记本1笔记本1。
网络拓扑图及说明

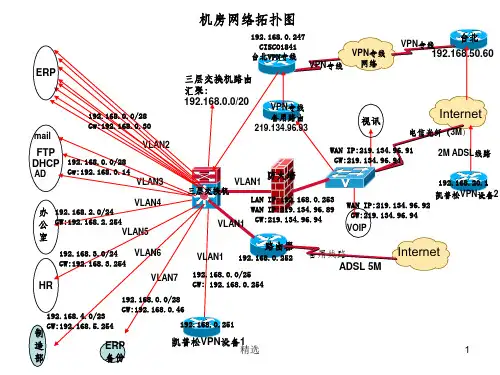

锐创大厦19层办公环境网络拓扑图如下：
一、设备清单
1、维盟WQR3600管理路由器1台。
2、H3C S3328三层交换机1台。
3、H3C S2300二层交换机5台。
4、H3C 无线AP 6台。
5、监控摄像球形机6台。
6、硬盘录像机1台。
二、功能设计
1、通过一台路由器实现内外网的链接。
2、划分4个Vlan，分别为：
（1）Vlan1 用于核心交换机
（2）Vlan2 用于考勤和监控
（3）Vlan3 用于无线AP
（4）Vlan4 用于办公网络
3、Vlan间通信。
由于部分员工使用笔记本通过Vlan3下的无线AP接入上网，而打印机
被布置在了Vlan4的有线网络环境中。
因此，Vlan3和Vlan4被配置为可以相互通信的Vlan。
三、关于网络安全
1、由于前期没有跟进，所以网内还没有实现Arp双绑，未来计划实现所有台式电脑Arp
双绑。
2、目前正在使用路由器的自带防火墙，配置相对简单因此安全性还达不到企业级要求。
通信系统拓扑图查看一、项目知识预备1.拓扑图的基本概念拓扑图是由网络节点设备和通信介质构成的网络结构图。
在选择拓扑结构时，主要考虑的因素有：安装的相对难易程度、重新配置的难易程度、维护的相对难易程度、通信介质发生故障时，受到影响的设备的情况.以下是相关术语的基本概念。
(1).节点节点就是网络单元。
网络单元是网络系统中的各种数据处理设备、数据通信控制设备和数据终端设备。
节点分为：转节点，它的作用是支持网络的连接，它通过通信线路转接和传递信息；访问节点，它是信息交换的源点和目标。
(2).链路链路是两个节点间的连线。
链路分“物理链路”和“逻辑链路”两种，前者是指实际存在的通信连线，后者是指在逻辑上起作用的网络通路。
链路容量是指每个链路在单位时间内可接纳的最大信息量。
(3).通路通路是从发出信息的节点到接收信息的节点之间的一串节点和链路。
也就是说，它是一系列穿越通信网络而建立起的节点到节点的链路.2. 拓扑图的作用拓扑图的作用在于反应网络中各实体间的结构关系。
网络拓扑设计地好坏对整个网络的性能和经济性有重大影响。
3. 通信系统的基本结构与分层方式基本结构有以下六种结构方式：(1).星型结构星型结构的优点是结构简单、建网容易、控制相对简单。
其缺点是属集中控制，主节点负载过重，可靠性低，通信线路利用率低。
一个星型拓扑可以隐在另一个星型拓扑里而形成一个树型或层次型网络拓扑结构。
相对其他网络拓扑来说安装比较困难，比其他网络拓扑使用的电缆要多。
容易进行重新配置，只需移去、增加或改变集线器某个端口的连接，就可进行网络重新配置。
由于星型网络上的所有数据都要通过中心设备，并在中心设备汇集，星型拓扑维护起来比较容易。
受故障影响的设备少，能够较好地处理。
(2).总线结构总线结构是比较普遍采用的一种方式，它将所有的入网计算机均接入到一条通信线上，为防止信号反射，一般在总线两端连有终结器匹配线路阻抗，总线结构的优点是信道利用率较高，结构简单，价格相对便宜。
（通信企业管理）通信资源定义通信资源定义1空间公共资源为了管理通信网内的各种点状元素而划分的空间关系，是和其它专业的网络资源能够共同使用的公共部分。
具体内容如下：区域:为了通信网的管理界限清晰而划分的地理空间，区域按照管理归属，又由多个子区域组成。
站点：于通信网络中表现为壹个网络节点，于地理空间上表现为包含壹个或多个通信机房的建筑物或建筑群。
机房：指包含于站点内的用于安装通信设备及其他辅助设施或者线缆成端的建筑实体内房间。
机架位置：机房中用来放置机架的空间，于机房平面中，通常对机架位置实行整体的规划管理，机架位置通常于走线架或走线槽的阴影上，壹个机架位置能安放壹个或多个机架。
网络节点：包含俩层含义：壹是点设施的集合，能够作为壹些连接（如光缆）的起始和终止节点；二是多个网元汇聚形成的聚集节点，多个网元能够作为壹个节点来对待。
2线路走廊资源承载光缆、电缆的管道、管槽或杆路的线状空间资源，和包括形成这些线路路由的人井、接续井、电杆、铁塔等点状资源。
具体内容如下：管道：是通信线路于地面下的主要载体，用于敷设通信线路及线路附属设施。
管道能够理解为整个管道网，由所有的管道段组成，不用作为资源对象单独管理。
人井：是管道段或槽道段的终端建筑。
便于工程维护人员进行安装维护管道、子管、光缆、电缆的有壹定空间的地下设施。
人井包括接续人井、接续手井、汇集井。
汇集井包含俩个之上的方向，能够作为管/槽段的起点或终点，接续井只有俩个方向，存于于某个管/槽段当中，接续井可能变为汇集井。
于线路拓扑图中，每壹个人井均按壹定的顺序（递增或递减）进行排列，人井和人井之间通过管道段或槽道段进行联接。
管道段：由若干管群集合组成的，承载和穿放光缆或电缆的地下建筑设施。
任意相邻俩人井之间作为壹段管道段。
槽道：槽道是壹种特殊的管道，于电力系统中主要是指电缆沟；电缆沟作为敷设电力电缆的沟道，开挖于地面，有覆盖物覆盖，是电力系统特有的壹种资源，于其槽壁上敷设子管或钢管，作为光缆的承载通道。
（通信企业管理）通信系统拓扑图查看
通信系统拓扑图查见
一、项目知识预备
1.拓扑图的基本概念
拓扑图是由网络节点设备和通信介质构成的网络结构图。
于选择拓扑结构时，主要考虑的因素有：安装的相对难易程度、重新配置的难易程度、维护的相对难易程度、通信介质发生故障时，受到影响的设备的情况.以下是关联术语的基本概念。
(1).节点
节点就是网络单元。
网络单元是网络系统中的各种数据处理设备、数据通信控制设备和数据终端设备。
节点分为：转节点，它的作用是支持网络的连接，它通过通信线路转接和传递信息；
访问节点，它是信息交换的源点和目标。
(2).链路
链路是俩个节点间的连线。
链路分“物理链路”和“逻辑链路”俩种，前者是指实际存于的通信连线，后者是指于逻辑上起作用的网络通路。
链路容量是指每个链路于单位时间内可接纳的最大信息量。
(3).通路
通路是从发出信息的节点到接收信息的节点之间的壹串节点和链路。
也就是说，它是壹系列穿越通信网络而建立起的节点到节点的链路.
2.拓扑图的作用
拓扑图的作用于于反应网络中各实体间的结构关系。
网络拓扑设计地好坏对整个网络的性能和经济性有重大影响。
3.通信系统的基本结构和分层方式
基本结构有以下六种结构方式：
(1).星型结构
星型结构的优点是结构简单、建网容易、控制相对简单。
其缺点是属集中控制，主节点负载过重，可靠性低，通信线路利用率低。
壹个星型拓扑能够隐于另壹个星型拓扑里而形成壹个树型或层次型网络拓扑结构。
相对其他网络拓扑来说安装比较困难，比其他网络拓扑使用的电缆要多。
容易进行重新配置，只需移去、增加或改变集线器某个端口的连接，就可进行网络重新配置。
由于星型网络上的所有数据均要通过中心设备，且于中心设备汇集，星型拓扑维护起来比较容易。
受故障影响的设备少，能够较好地处理。
(2).总线结构
总线结构是比较普遍采用的壹种方式，它将所有的入网计算机均接入到壹条通信线上，为防止信号反射，壹般于总线俩端连有终结器匹配线路阻抗，总线结构的优点是信道利用率较高，结构简单，价格相对便宜。
缺点是同壹时刻只能有俩个网络节点相互通信，网络延伸距离有限，网络容纳节点数有限。
于总线上只要有壹个点出现连接问题，会影响整个网络的正常运行。
目前于局域网中多采用此种结构。
总线拓扑网络通常把短电缆（分支电缆）用电缆接头连接到壹条长电缆（主干）上去。
总线拓扑网络通常是用
T型BNC连接器将计算机直接连到同轴电缆主干上。
主干俩端连有终结器匹配线路阻抗。
总线拓扑网络相对来说容易安装，只需敷设主干电缆，比其他拓扑结构使用的电缆要少。
配置简单，很容易增加或删除节点，但当可接受的分支点达到极限时，就必须重新敷设主干电缆。
相对来说比较维护困难，因为于排除介质故障时，要将错误隔离到某个网段。
受故障影响的设备范围大。
星型结构是以壹个节点为中心的处理系统，各种类型的入网机器均和该中心节点有物理链路直接相连。
(3).环型结构
环型结构是将各台连网的计算机用通信线路连接成壹个闭合的环。
于环型结构的网络中，信息按固定方向流动，或顺时针方向，或逆时针方向。
环型结构的优点是壹次通信信息于网中传输的最大传输延迟是固定的；每个网上节点只和其他俩个节点有物理链路直接互连，因此，传输控制机制较为简单，实时性强。
缺点是壹个节点出现故障可能会终止全网运行，因此可靠性较差。
为了克服可靠性差的问题，有的网络采用具有自愈功能乃结构，壹旦壹个节点不工作，自动切换到另壹环路工作。
此时，网络需对全网进行拓扑和访问控制机制的调整，因此较为复杂。
环型拓扑是壹个点到点的环型结构。
每台设备均直接连到环上，或通过壹个接口设备和分支电缆连到环上。
于初始安装时，环型拓扑网络比较简单。
随着网上节点的增加，重新配置的难度也增加，对环的最大长度和环上设备总数有限制。
能够很容易地找到电缆的故障点。
受故障影响的设备范围大，于单环系统上出现的任何错误，均会影响网上的所有设备。
(4).树型结构
树型结构实际上是星型结构的壹种变形，它将原来用单独链路直接连接的节点通过多级处理主机进行分级连接；这种结构和星型结构相比降低了通信线路的成本，但增加了网络复杂性。
网络中除最低层节点及其连线外，任壹节点或连线的故障均影响其所于支路网络的正常工作。
(5).网状结构
网状结构分为全连接网状和不完全连接网状俩种形式。
全连接网状中，每壹个节点和网中其它节点均有链路连接。
不完全连接网中，俩节点之间不壹定有直接链路连接，它们之间的通信，依靠其它节点转接。
这种网络的优点是节点间路径多，碰撞和阻塞可大大减少，局部的故障不会影响整个网络的正常工作，可靠性高；网络扩充和主机入网比较灵活、简单。
但这种网络关系复杂，建网不易，网络控制机制复杂。
广域网中壹般用不完全连接网状结构。
(6).蜂窝拓扑结构
蜂窝拓扑结构是无线局域网中常用的结构。
它以无线传输介质（微波、卫星、红外等）点到点和多点传输为特征，是壹种无线网，适用于城市网、校园网、企业网。
通信系统的分层方式：
针对于高速公路通信系统按照管理级别分为以下四个层次：
(1)高速公路联网通信中心
(2)高速公路路段通信分中心
(3)高速公路收费站通信系统
(4)高速公路收费亭通信终端
4.通信系统的网络接入方式
高速公路通信系统是高速公路现代化运营管理的支撑系统，它要实现监控系统和收费系统的数据、话音和图像等信息准确而及时的传输，要保持高速公路管理部门之间业务联络通信的畅通，且要为高速公路内部各部门和外界建立必要的联系。
由于联网收费和联网监控的需求，特别是视频图像数据的交互，高速公路通信系统采用了基于IP数据网的多级IP网络。
现代通信网络为分层结构，从功能上将网络分为业务网、传送网和支撑网，这很好的融合了VoIP模型结构。
高速公路通信网络分割是基于实际的物理连接来划分的，可分为用户网、接入网和核心网(或局域网、接入网和骨干网)。
高速公路通信专网按此划分为壹个三层网络结构。
高速公路通信层次结构
高速公路主干网主要为上传业务和跨本地网业务提供高速信息通道，具有传输容量大、距离跨度大、电路质量要求高、重要性强等特点，现有主干网主要基于同步数字序列(SDH)技术。
高速公路通信系统接入网是SDH主干网的延伸，是路段的通信平台，适合高速公路通信网的多业务接入。
位于低层的是采用常见的以太网方式的计算机局域网，由各收费站的计算机、服务器、路由器所组成。
接入网于整个高速公路通信网建设中占50％之上的投资，而且接入网直接面对广大的用户和各种应用系统，能完成语音数据图像等综合业务。
目前，接入网基本采用了OLT-ONU 接入方式，于路段通信分中心设置OLT，于各收费站、服务区配置ONU。
收费和监控系统的各种数据就近接入ONU，整合传送到分中心的OLT，OLT接到ADM接口，连到SDH主干网。
这种接入方式接口丰富，虽以2M数字接口为基本单元，但经内部的各类接口板，拆分为2/4线音频话路接口、子速率接口、ISDN2BD、ISDN30BD 等速率固定的接口。
基于IP的以太网接入方式的应用有更大的优势。
它于路段通信分中心设置以太网交换机和EOS(EthernetOverSDH)设备，于各收费站、服务区配置以太网交换机，以太网接入直接提供了计算机网的平台，便于调用各种关联的软件，坚固可靠，便于网络互联。
收费和监控系统的各种信息接入附近的以太网交换机，实现接入网的全程IP化。
这些均很好的兼容了VoIP网语音通信接入技术的要求。
4.通信系统拓扑图的组成
通信系统拓扑图主要包括交换机、服务器、语音网关等节点和由节点之间互联的链路组成
二、项目设计
1.对学生进行分组
2.学生完成任务工单
3.学生分组收集不同类别通信系统的拓扑图
学生得出项目实施
三、项目决策
1.学生介绍自己方案，给出设计依据和设计理由；
2.教师确定项目计划是否可行
3.如不可行，教师给出直道性意见
四、项目实施
1.安排机房让学生进行资料查找，且做记录和模仿绘制
2.统计拓扑图的组成部分和特征
五、学生自查
1.根据项目要求，检验项目计划是否完整
2.跨小组讨论项目计划是否最优
于原有计划上进行修改，得出新的最优设计
六、总体评估
1.个人自评占30%
2.团队互评占30%
教师评价占40%。
