建筑机电安装精品工程细部做法图文详解目录一、屋面工程安装二、隐蔽工程安装三、配电箱、开关、插座安装四、卫生器具安装五、管、电井道内安装六、走廊、大厅平顶上器具安装七、地下室车库、配电间设施安装八、地下室机房、泵房设施安装九、室外消防接合器、避雷测试点安装十、管、电、风细部安装第一部分屋面工程安装（管/电风/设备等）搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护采用避雷针做设备防雷接闪器，避雷接地效果好。
设备机组下安装减振器，可减少振动及噪音屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。
支架底部、风管出口均做收口处理，整体布局和谐美观。
屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。
屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。
排水管出墙面，用石材拼成六角形装饰圈。
挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。
保温管道金属保护壳制作精美，接口搭接顺水保护壳制作工艺精湛，管道上返处设置固定支架。
屋面空调管道布局合理、阀门高度统一屋面管道用途、流向、色标标识齐全。
人性化提示：小心碰头、请勿踩踏。
屋面管道支架排列整齐、浑然一体屋面管道、支架设置规范，排布整齐，与屋面浑然一体。
保护壳制作工艺精湛。
阀门及开、关方向标识明显。
成排管道安装直线部分互相平行，弯曲部分曲率半径一致。
通气管制作成罗马柱，牢固美观。
桥架与支架排列整齐，制作工艺精细。
蘑菇型的通气管是安装技术与艺术的结合。
通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。
屋面透气管制作成庭院灯形状，美观高雅，灯杆接地规范。
屋面气压罐采用不锈钢管单独设避雷针，与屋面避雷忘就近连接。
屋面管道支架采用大理石干挂外包，与屋面材质一致。
图解建筑安装精品工程细部做法（完结）2014-04-08筑龙暖通第五部分管、电井道内安装各种管道标识明显，水流方向标识清楚，顶部采用装饰圈收口。
进道内桥架、母线安装。
管井内立管承重支架设置，支架与管道之间用圆弧形板焊接，经过镀锌后，进行二次安装，采用槽钢做承重支承件。
消防立管底边采用大理石作为阻水圈。
成排配电箱安装，整齐美观，成排线槽安装合理。
桥架内电缆敷设，整齐、美观、牢固。
母线支架接地。
母线穿越楼板处的防火封堵桥架穿越楼板处采用大理石收口，桥架内采用防火泥封堵。
第六部分走廊、大厅平顶上器具安装走廊平顶上筒灯居中安装曲面吊顶器具安装走廊灯具安装随结构成圆弧形排布走廊灯具、风口、烟感、喷头等安装，居中、对称、成行、成线。
风口、灯具、喷头、烟感等居中安装。
吊顶上风口安装走廊排烟风口安装，百叶方向朝上45°墙面消火栓箱，外门边采用装饰材料包边，提高了观感质量。
电梯前室正压送风口安装，叶面方向朝下45°消火栓箱标识齐全单口消火栓安装在箱体的开门侧，阀门中心距地面1.1m，距侧面14cm。
第七部分地下室车库、配电间设施安装母线穿越防火墙，采用防火泥封堵，密实方正成排电线管安装成排管道安装喷淋放水装置安装沟槽式弯头两端设立支架，避免沟槽式配件卡箍连接处受力风管制作、安装规范，局部设有防晃支架，整体布局协调。
成排配电柜安装排列整齐水平桥架通过梯形桥架过渡到垂直桥架，直接与配电柜连接，规范美观。
接地跨接采用编织铜带，固定牢固，接地可靠。
配电房接地干线敷设两路桥架安装采用共用支架，成排支架排列整齐，同程敷设接地干线，桥架、支架接地可靠。
地下室风管、水管排列横平竖直、合理美观地下室风管、水管、桥架、母线排布错落有致、合理美观。
支架排列整齐，各项设施用途、色标、流向标识齐全。
喷淋管末端设放水装置，安装位置正确，油漆光亮。
成排管道安装，采用共用支架，排列整齐，抱箍出螺母长度统一为2-3丝。
主干管采用固定防晃支架，黑色排污管标识明显。

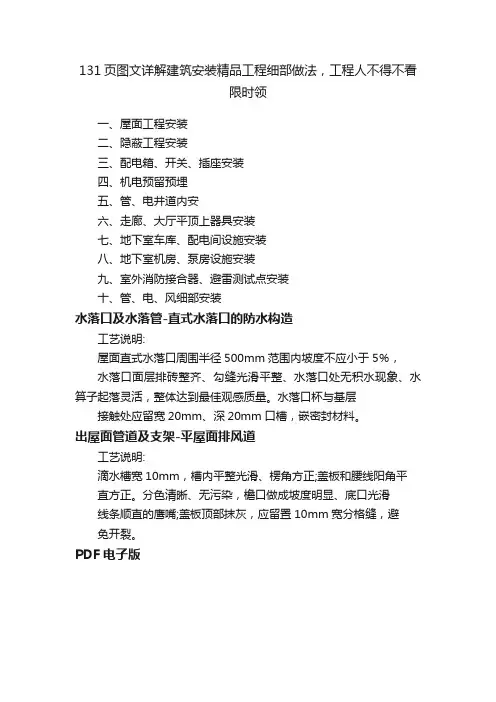

131页图文详解建筑安装精品工程细部做法，工程人不得不看
限时领
一、屋面工程安装
二、隐蔽工程安装
三、配电箱、开关、插座安装
四、机电预留预埋
五、管、电井道内安
六、走廊、大厅平顶上器具安装
七、地下室车库、配电间设施安装
八、地下室机房、泵房设施安装
九、室外消防接合器、避雷测试点安装
十、管、电、风细部安装
水落口及水落管-直式水落口的防水构造
工艺说明:
屋面直式水落口周围半径500mm范围内坡度不应小于5％，
水落口面层排砖整齐、勾缝光滑平整、水落口处无积水现象、水算子起落灵活，整体达到最佳观感质量。
水落口杯与基层
接触处应留宽20mm、深20mm口槽，嵌密封材料。
出屋面管道及支架-平屋面排风道
工艺说明:
滴水槽宽10mm，槽内平整光滑、楞角方正;盖板和腰线阳角平
直方正。
分色清晰、无污染，檐口做成坡度明显、底口光滑
线条顺直的鹰嘴;盖板顶部抹灰，应留置10mm宽分格缝，避
免开裂。
PDF电子版。
建筑机电安装精品工程细部做法图文详解目录一、屋面工程安装二、隐蔽工程安装三、配电箱、开关、插座安装四、卫生器具安装五、管、电井道内安装六、走廊、大厅平顶上器具安装七、地下室车库、配电间设施安装八、地下室机房、泵房设施安装九、室外消防接合器、避雷测试点安装十、管、电、风细部安装第一部分屋面工程安装（管/电风/设备等）搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护采用避雷针做设备防雷接闪器，避雷接地效果好。
设备机组下安装减振器，可减少振动及噪音屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。
支架底部、风管出口均做收口处理，整体布局和谐美观。
屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。
屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。
排水管出墙面，用石材拼成六角形装饰圈。
挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。
保温管道金属保护壳制作精美，接口搭接顺水保护壳制作工艺精湛，管道上返处设置固定支架。
屋面空调管道布局合理、阀门高度统一屋面管道用途、流向、色标标识齐全。
人性化提示：小心碰头、请勿踩踏。
屋面管道支架排列整齐、浑然一体屋面管道、支架设置规范，排布整齐，与屋面浑然一体。
保护壳制作工艺精湛。
阀门及开、关方向标识明显。
成排管道安装直线部分互相平行，弯曲部分曲率半径一致。
通气管制作成罗马柱，牢固美观。
桥架与支架排列整齐，制作工艺精细。
蘑菇型的通气管是安装技术与艺术的结合。
通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。
屋面透气管制作成庭院灯形状，美观高雅，灯杆接地规范。
屋面气压罐采用不锈钢管单独设避雷针，与屋面避雷忘就近连接。
屋面管道支架采用大理石干挂外包，与屋面材质一致。
屋面工程精细化做法总体构造及要求说明：1、屋面工程所采用的防水、保温隔热材料应有产品合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
2、防水层和屋面细部构造施工完成后，必须分阶段经雨后检查及淋水、蓄水检验，连续淋水不少于2小时，蓄水不少于24小时。
3、卷材防水的泛水收头应嵌入墙体凹槽内并用金属压条固定密封膏封闭，宜附加砼外挑挑檐和鹰嘴滴水或金属泛水板保护收头，避免雨水顺墙体渗入泛水内。
泛水高度距成型屋面不小于250mm。
4、伸出屋面保护层的管道、设备和预埋件（包括排气管）周围应做防水和固定锥台，其与保护层、防水锥台间留凹槽，并嵌填密封材料。
5、屋面找平层（保护层）应设置分格缝，分格缝间距宜4.0-6.0m，缝宽20mm，女儿墙周边分格缝缝宽为30mm。
6、嵌填的密封材料应与接缝两侧粘接牢固，表面应光滑，缝边应顺直，不得有气泡、开裂和剥离等缺陷。
7、檐口檐沟、天沟、女儿墙和出屋面保护层等细部构造应进行单独验收。
防水及保温层说明：1、屋面的保温层和防水层严禁在雨天、雪天和五级风及以上时施工。
2、水落口、泛水、变形缝和伸出屋面管道等处应设置多道设防，包括设置附加层。
3、铺设屋面隔汽层和防水层前，找坡层、找平层等基层必须干净、干燥。
找平层、保温层说明：1、找平层除严格坡度控制外，还应在收水后二次压光，使表面坚固、平整。
2、基层与突出屋面结构的交接处和基层的转角处，找平层均应做成圆弧形。
3、找平层宜设分割缝，保护层应设分格缝，并嵌填密封材料。
4、穿屋面立管管周与钢套管之间用嵌填密封材料，套管伸出屋面满足规范要求。
细部构造说明：1、屋顶风帽砼翻边与主体结构同时浇筑，高出屋面建筑做法顶面至少250mm。
2、雨水篦子安放处面层标高应比屋面面层低20mm，并确保篦子周围嵌填严密。
3、屋面面层分格缝或伸缩缝嵌入油膏或密封膏前应在缝内均匀涂刷冷底子油。
4、屋面、露台雨水斗和未封闭的阳台地漏需有防堵塞或防覆盖构造措施。
