创建鲁班奖工程机电安装细部做法指导109页(含大量实例图)

机电安装工程的施工做法在工程评优包括鲁班奖评审中，机电安装工程首先应保证各专业的使用功能和安全性能，凡违反强制性条文的或存在严重安全隐患的、工程质量通病的，都是不能通过创优工程评审的。

在创优策划及实施监控中，机电安装工程要把控七大重点：①地下区域管线布局；②各功能用房；③屋面布局；④电井及管井安装；⑤卫生间安装；⑥吊顶内安装；⑦安装细部工艺处理。

一、地下区域管线布局在地下室包括地下车库和公共走道上部空间，常规都布满了各种水、电、暖、燃气、通风、空调管道。

这些管道纵横交错，多的高达7～8层。

布局要求合理美观，在创优策划中应认真进行二次部署，认真安装施工。

◆水暖电多种管线纵横交错，布置有序：二、各功能用房各种机房，如空调机、水泵房、锅炉房、配电房、智能化控制用房等，是最能体现工艺水平的部位。

各种管线、设备布置是否合理有序，安装工艺水平是否精细，将直接影响设备运行、功能正常发挥和观感效果。

多种支吊架设置、工艺管线首先应考虑其安全性、合理性，不能为就美观而影响使用功能。

要考虑设备的标高方位与管线布置相互配合，既满足功能要求，又满足美观要求。

各种油漆、保温层、涂料的颜色及标识、也将给观感效果带来极大的影响，因此必须精细策划与施工。

◆空调冷冻机房设备、管道布置整齐有序，管道共用吊架，布置美观。

◆设备管道保温做工精细、布局精美，装饰、安装的高度统一，布局与油漆色彩相得益彰；泵房设备布置有序规范、排列整齐，油漆色泽明快、布局整洁明亮。

◆配电房设备布置规范有序、排列整齐，安装的高度统一，整洁明亮。

三、屋面布局：管道、设备、避雷系统屋面是必检之处，有很多屋面都设有排烟、水塔等设备，另有管线、避雷、照明灯具等。

为考虑屋面美观，功能完善，必须二次设计，综合布局。

与土建、屋面装饰密切配合，统一策划，考虑好了将更进一步完善安装工程的功能，而且还对成品保护起到良好作用。

可以考虑有意制造一些亮点，作一些人性化小品，以起到画龙点睛的作用。

鲁班奖机电安装工程的施工做法鲁班奖机电安装工程的施工做法一、引言鲁班奖是中国唯一的装饰行业奖项，机电安装工程是鲁班奖评选的重要组成部分之一。

机电安装工程的施工做法在项目的实施过程中起到至关重要的作用。

本文将介绍鲁班奖机电安装工程的施工做法，包括施工准备、材料准备、施工步骤等内容。

二、施工准备在进行鲁班奖机电安装工程的施工前，需要进行详细的施工准备工作。

具体的施工准备工作包括以下几个方面：1. 编制施工方案：根据工程设计文件，制定详细的施工方案，包括施工顺序、施工方法、安全措施等内容。

2. 资源调配：根据施工方案，合理调配施工所需的人力、物力和机械设备等资源。

3. 施工人员培训：组织机电安装工程施工人员进行必要的培训，包括安装技术的培训、操作规程的培训等。

4. 安全检查：进行工程现场的安全检查，确保施工现场符合安全规范，消除施工安全隐患。

三、材料准备在施工前，需要准备好各种所需的材料。

机电安装工程所需的材料包括电缆、电气元件、管道、阀门、设备等。

材料准备的步骤如下：1. 确定安装材料的种类和规格：根据工程设计文件，确定所需的安装材料的种类和规格，包括电缆规格、电气元件型号、管道口径等。

2. 订购材料：根据调配的计划，向供应商订购所需的安装材料，并保证供货的及时性。

3. 材料验收：对所订购的材料进行验收，确保其质量符合施工要求。

4. 材料保管：将材料进行分类、编号并妥善保管，避免损坏或遗失。

四、施工步骤机电安装工程的施工步骤主要包括以下几个阶段：1. 基础施工：对机电设备的基础进行施工，包括地基处理、基础浇筑等工作。

2. 预安装：对机电设备的各个部分进行预安装，包括安装支架、连接管道等。

3. 设备安装：将机电设备按照设计要求进行安装，包括固定设备、连接管道、接线等。

4. 调试验收：完成设备安装后，进行调试和验收，确保设备安装质量和性能满足要求。

5. 完工交接：完成机电安装工程后，进行完工交接程序，包括验收、备案、结算等。

优秀做法图片1、穿墙、板管道做法穿墙、穿顶板管道穿墙及支架穿墙管道保护2、风管及喷淋3、弱电部管绕柱做法4、立管止水台5、接水斗6、屋面管道7、通气帽注：上人屋面透气管不小于2.0米。

8、外墙通风口处理9、设备安装1)供热供暖设备2）水泵房设备10、变配电柜11、线缆头制作12、变配电室部管1）成排开关安装2)、中央空调控制面板14、接地测试点15、屋面避雷带16、明装地排优秀做法图片主体一、钢筋工程地梁钢筋绑扎：做法标准：1、弹线控制主筋与箍筋的间距；2、底部采用水泥垫块，梁两侧采用塑料或其它垫块控制保护层厚度；3、绑扎丝朝向梁内侧弯曲。

质量标准：1、钢筋规格、数量符合设计要求；2、受力钢筋间距允许偏差±10mm之内；排距允许偏差±5mm之内；箍筋间距允许偏差±20mm之内；保护层厚度允许偏差±5mm之内；3、绑扎丝扣无漏绑，扎丝朝里弯曲。

底板钢筋绑扎样板：做法标准：1、在地面上弹线控制主筋的间距；质量标准：1、钢筋规格、数量、间距符合设计要求；2、保护层厚度偏差不得大于±10mm，钢筋不得与底板或侧模接触，防止渗水锈蚀；3、受力钢筋网片长宽间距允许偏差±10mm之内；网眼尺寸允许偏差±20mm之内；箍筋间距允许误差±20mm之内；4、用水准仪测量上排钢筋平整度不大于5mm／2m，保证钢筋保护层厚度；5、绑扎丝扣无漏绑，扎丝朝里弯曲。

钢筋套筒连接样板：做法标准：1、钢筋下料采用无齿锯切割，端面平直；2、钢筋套筒合格，钢筋螺纹加工牙形饱满，无断牙秃牙等缺陷。

螺纹加工完毕，应套保护盖保护；3、套筒连接采用扭矩扳手连接，拧紧力矩值符合规范要求；4、逐一检查，合格后点油漆标明。

质量标准：1、钢筋端头应与轴线垂直，不得有马蹄形或挠曲；2、扭矩扳手拧紧力矩值符合规范或设计要求，力矩扳手的精度为±15%；3、连接后每端外露不能超过一个完整丝；4、两条互相连接的钢筋肋部应在一条直线上。

【鲁班奖赏析】机电工程创优实例图文解读一电气施工1、结构预留预埋从顶板配下的管路进出隔墙位置准确，排列整齐，弯曲半径符合要求。

结构内的镀锌钢导管固定应采用绑扎。

接线盒的防腐及时。

接线盒的封堵正确，且有标识。

2、配电箱柜安装配电箱、柜内配线要整齐、牢固；标识要清晰、耐擦洗；电缆标识牌内容应齐全、正确。

要有配电系统图。

金属基础、柜（箱）体、带电器的门与PE排可靠连接。

配电箱、柜受消防控制时，其模块应固定，消防导线多为软铜线，应涮锡或加端子、应设编号。

（同样：潜污泵防水软线也应涮锡或加端子）配电柜、箱及接线盒内有明露带电导体时，应加绝缘保护板。

配电柜成排安装时，接缝紧密，邻配电柜之间的缝隙不大于1mm。

3、桥架安装及防火封堵线槽与其他管线进行综合排布时，充分考虑操作空间；且线槽不能在水管的下面。

线槽直线段长度超过30米时应加伸缩节，伸缩节两端要加接地跨接地线。

桥架出过楼板做法。

桥架内外均应进行封堵严密。

桥架穿过墙体时的做法。

线槽安装观感良好。

成排镀锌桥架进入配电盘柜前的布置情况。

4、电气器具的安装开关的底边标高、间距应一致。

同一面墙上安装的插座，其标高应一致，强、弱电插座之间的距离不应小于300mm。

开关、插座面板应安装在瓷砖的几何中心或拼角的中心。

成排灯具安装时保持在一条直线上，若有其他设施(如消防喷洒、烟感探测器、风口等)时，应在保证其安全距离及使用功能的前提下，宜统一到一条直线上。

5、防雷接地施工设备外壳应采用软连接与接地干线可靠连接；不得利用金属线槽做接地接续导体，金属支架也应可靠接地连接。

避雷网安装平整、顺直，与支架紧固无遗漏。

屋面不在接闪器保护范围内的构筑物应增设防雷设施。

接地干线扁钢应与配电室金属门的接地扁钢、门口地下过门预留的接地扁钢干线焊接牢固。

电动机的PE线在接线盒内可靠接地，机房内设置LEB端子时，设备金属外壳、电源管、金属支架均应与LEB端子连接。

每个等电位端子箱门上应有明显标记。

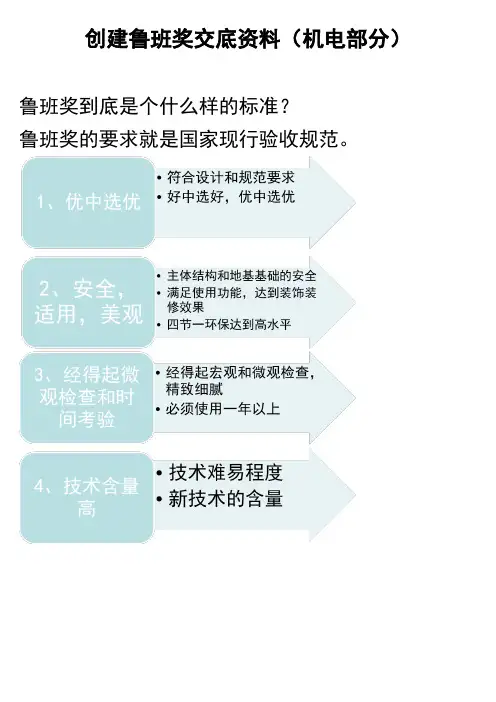

创建鲁班奖交底资料（机电部分）
鲁班奖到底是个什么样的标准？
鲁班奖的要求就是国家现行验收规范。

鲁班奖要求：
1、室外给排水：（室外）
2、室外电气工程：（室外）
1、给排水工程（地下室）
道附件标高统一，方向一致，固定牢固，2、消防工程
3、暖通工程（地下室）
4、电气工程（地下室）
1、空调主机房（设备房）
2、水泵房
3、配电房
4、发电机房、热水机房
楼层：
屋面：
防止冲刷。

雨水口应设置钟罩式地漏，水措施。

虹吸雨水口标高应符合要求。

施工中应避免的几个问题：
1、当吊顶有凹、凸变化的造型时，喷淋头、烟感探头等消防设施必须在保证其功能的前提下进行布置，绝不能因吊顶的造型影响喷水和烟雾探测的效果。

2、必须杜绝装饰工程与安装工程相互污染。

由于工期等原因，交叉作业有时是不可避免的，但交叉污染的现象不得出现。

3、电气工程中的接地问题：
a.电气工程中的接地是否良好直接关系到系统的正常工作和人身安全，所以不容忽视，必须按规范的要求做好。

b.金属穿线管接头部位的跨接必须牢固可靠。

当采用镀锌钢管时，无论是明装还是暗埋均严禁采用套管焊接或焊接跨接的方式。

c.金属桥架或线槽的接地必须严格执行规范要求。
