低噪声高性能多功能变频器富士电机机器制御株式会社动态转矩矢量控制动态转矩矢量控制是一种先进的驱动控制技术。
控制系统高速计算电动机驱动负载所需功率,最佳控制电压和电流矢量,最大限度地发挥电动机的输出转矩。
●按照动态转矩矢量控制方式,能配合负载实现在最短时间内平稳地加减速。
●使用高速CPU 能快速响应急变负载和及时检知再生功率,设有控制减速时间的再生回避功能,实现无跳闸自动减速过程。
●采用富士独自开发的控制方式,在0.5Hz 能输出200%高起动转矩(≤22kW)。
* 30kW 以上时为180%。
高性能和多功能的理想结合动态转矩矢量控制能在各种运行条件下实现对电动机的最佳控制。
●使用PG 反馈卡(选件)构成带PG 反馈的矢量控制系统, 实现更高性能、更高精度的运行。
·速度控制范围: 1 : 1200·速度控制精度: ±0.02%·速度响应 : 40Hz带PG反馈更高性能的控制系统1电动机低转速时脉动大大减小●采用动态转矩矢量控制,结合富士专有的数字AVR,实现电动机低转速(1Hz)运行时的转速脉动比以前机种减小 1/2以上。
新方式在线自整定系统●在电动机运行过程中常时进行自整定,常时核对电动机特 性变化,实现高精度速度控制。
●第2电动机亦有自整定功能。
1台变频器切换运行2台电 动机时,保证2台电动机都能高精度运行。
优良的环境兼容性●采用低噪声控制电源系统,大大减小对周围传感器等设 备的噪声干扰影响。
●标准装有连接抑制高次谐波电流的DC 电抗器端子。
●连接选件EMC 滤波器后,能符合欧洲EMC 指令。
节能功能的提高●标准设有风机、泵等最佳自动节能运行模式。
采用使电动 机损耗降至最小的新控制方式,取得更好的节能效果。
●标准设有复写功能,能容易地将1台变频器的功能码数 据复写至其他变频器。
●显示器标准可选择3种语言(中文、英文和日文),便於 国内外配套使用。
●可简单地由键盘面板或外部接点信号进行点动(JOG)运 行操作。
RS485通信用户手册VPMHT271a-CCopyright © 2002-2004 Fuji Electric FA Components & Systems Co., Ltd.All rights reserved.本使用说明书的版权属于富士电机机器制御株式会社。
未经允许禁止将本手册内容的部分或全部进行转载和复制。
关于本手册内容,可能会由于产品改良而对规格等进行更改,恕不另行通知,请予以谅解。
前言利用变频器主体的操作面板连接用RJ-45连接器(组合式插座)和RS485通信卡(选配件),使操作面板的远程操作、RS485通信等的功能扩展成为可能。
本书就这些扩展功能进行说明。
对于变频器主体的操作请参照各个用户手册以及操作说明书。
为了能够正确的使用,请认真阅读本说明书。
误操作会影响正常运转,降低寿命,造成故障。
请根据使用目的利用以下的相关资料。
FRENIC-Mini名称 资料编号 记载内容用户 手册MHT270产品的概要说明、操作面板的操作方法、控制框图、外围设备的选定、容量的选定、规格、功能代码等产品目录 MH650 产品的概要说明、特性、规格、外形图、选配件等使用说明书 INR-SI47-0754到货时的检查、产品的安装和配线、操作面板的操作方法、故障诊断、维护检查、规格等 RS485通信卡安装说明书 INR-SI47-0773到货时的检查、产品的安装方法FRENiC-VP名称 资料编号 记载内容用户 手册MHT272产品的概要说明、操作面板的操作方法、控制框图、外围设备的选定、容量的选定、规格、功能代码等产品目录 MH651 产品的概要说明、特性、规格、外形图、选配件等使用说明书 INR-SI47-0852到货时的检查、产品的安装和配线、操作面板的操作方法、故障诊断、维护检查、规格等 RS485通信卡安装说明书INR-SI47-0872到货时的检查、产品的安装方法因为资料在随时进行修改,使用时请获取最新版本的资料。
FUJI ELECTRIC技术资料FRENIC 5000VG5N升降机专用目录页号1.功能 (21—1功能表 (21—2功能说明 (9(1 速度设定 (9(2 加减速时间设定 (10(3 启动,停止功能 (10(4 转矩偏移功能 (16(5 停止模式下的移动距离的预测值表示 (192.加减速时间,移动时间的计算方法 (21VG5N操作面板使用说明FUJI VG5N变频器可以通过控制板上的LED+按键的键盘部分及操纵面板部分对系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。
熟悉键盘的功能与操作方法,是掌握调试FUJI VG5N变频器系统的前提,因此,建议调试之前仔细阅读本说明一、操作面板部分说明操纵面板的键盘,主要由LED数码管,LCD(液晶显示屏,按键三部分组成,其外形及功能区如图1所示:图1 操作面板示意图1、按键功能说明说明:操纵面板中,FWD/REV和JOG键无效。
STOP/RESET键的停机功能只有在自动调谐运行过程中和面板控制的普通运行时才有效,其余情况无效。
在任何运行方式或停机状态,变频器有故障时,都可以通过STOP/RESET键对故障进行复位。
2、指示灯说明键盘共有5个指示灯,其中3个用于组合单位显示。
这些指示灯在键盘各种状态下处于点亮、熄灭或闪烁状态,其功能及含义见表2-2:表2-2 面板指示说明运行指示灯:位于运行键正上方,该灯有点亮、熄灭两种状态。
在各种操作方式下,指示系统的运行状态。
该灯点亮则表明操纵面板处于运行或自动调谐状态。
方向指示灯:位于方向切换键正上方,该灯有点亮、熄灭、闪烁三种状态,在停机状态下,该灯闪烁,表明运行指令方向不确定;在运行状态下,该灯点亮则表明变频器接受上行运转命令,该灯熄灭则表明变频器接受下行运转命令。
单位指示灯:由三个指示灯组成,位于LED 数码管的右侧,其显示状态的不同组合分别对应六种单位,指示当前LED 数码管参数的单位,组合状态与单位对应关系见图2-1所示,按键可以切换LED 显示参数。
富士变频器说明书pdf富士变频器使用说明1.外围线路配置1.1 数字量输入:端子FWD正向运行C板:Y 4 F板:JP 10.4端子REV反向运行C板:Y5 F板:JP10.5端子X1 E01=0 多段速频率选择SS1 F板:JP10.7端子X2 E02=1 多段速频率选择SS2 F板:JP10.8端子X3 E03=2 多段速频率选择SS4 F板:JP10.9端子CM 公共端C板:COM2 F板:JP10.101.2 数字量输出(继电器):Y5C-Y5A 变频器运行信号可编程E24=0C板:串入抱闸接触器线圈回路F板:JP2.1030A-30C 变频器故障C板:X13 F板:JP2.21.3 模拟量输入:12 - 11(0~10V -0V)C板:V1-V0 F板:JP6.3-JP6.2 2.一些重要参数说明:F01=1 频率设定模拟量(电压型)F02=1 运行操作外部信号(FWD/REV正反向运行)F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用,都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益(模拟量)F18 频率偏置(模拟量)F26 载波频率15KHz 一般不调,仅当电机动作正常,但声音尖锐异常时可调整(≤15KHz)E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用,都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间0.04P01 电机极数P=120f/N (f-电机额定频率;N-电机额定转速)一般情况,N >1000rpm,P=4极N≤1000rpm,P=6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40%,自整定后自动生成O01=1 (闭环);0(开环)O03 编码器脉冲数(分频在PG卡上实现)O04 速度环P常数(高速时)O05 速度环I常数0.5O06 速度检测滤波常数0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数(低速时)H03 数据初始化(一般不用)3. 特殊参数调试说明3.1 H03 数据初始化(一般不用)这个参数用法可参考第一章“3.1 A1-03=0 初始化”,与之用法类似。
FUJI ELECTRIC技术资料FRENIC 5000VG5N升降机专用目录页号1.功能 (21—1功能表 (21—2功能说明 (9(1 速度设定 (9(2 加减速时间设定 (10(3 启动,停止功能 (10(4 转矩偏移功能 (16(5 停止模式下的移动距离的预测值表示 (192.加减速时间,移动时间的计算方法 (21VG5N操作面板使用说明FUJI VG5N变频器可以通过控制板上的LED+按键的键盘部分及操纵面板部分对系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。
熟悉键盘的功能与操作方法,是掌握调试FUJI VG5N变频器系统的前提,因此,建议调试之前仔细阅读本说明一、操作面板部分说明操纵面板的键盘,主要由LED数码管,LCD(液晶显示屏,按键三部分组成,其外形及功能区如图1所示:图1 操作面板示意图1、按键功能说明说明:操纵面板中,FWD/REV和JOG键无效。
STOP/RESET键的停机功能只有在自动调谐运行过程中和面板控制的普通运行时才有效,其余情况无效。
在任何运行方式或停机状态,变频器有故障时,都可以通过STOP/RESET键对故障进行复位。
2、指示灯说明键盘共有5个指示灯,其中3个用于组合单位显示。
这些指示灯在键盘各种状态下处于点亮、熄灭或闪烁状态,其功能及含义见表2-2:表2-2 面板指示说明运行指示灯:位于运行键正上方,该灯有点亮、熄灭两种状态。
在各种操作方式下,指示系统的运行状态。
该灯点亮则表明操纵面板处于运行或自动调谐状态。
方向指示灯:位于方向切换键正上方,该灯有点亮、熄灭、闪烁三种状态,在停机状态下,该灯闪烁,表明运行指令方向不确定;在运行状态下,该灯点亮则表明变频器接受上行运转命令,该灯熄灭则表明变频器接受下行运转命令。
单位指示灯:由三个指示灯组成,位于LED 数码管的右侧,其显示状态的不同组合分别对应六种单位,指示当前LED 数码管参数的单位,组合状态与单位对应关系见图2-1所示,按键可以切换LED 显示参数。
低噪声高性能多功能变频器富士电机机器制御株式会社动态转矩矢量控制动态转矩矢量控制是一种先进的驱动控制技术。
控制系统高速计算电动机驱动负载所需功率,最佳控制电压和电流矢量,最大限度地发挥电动机的输出转矩。
●按照动态转矩矢量控制方式,能配合负载实现在最短时间内平稳地加减速。
●使用高速CPU 能快速响应急变负载和及时检知再生功率,设有控制减速时间的再生回避功能,实现无跳闸自动减速过程。
●采用富士独自开发的控制方式,在0.5Hz 能输出200%高起动转矩(≤22kW)。
* 30kW 以上时为180%。
高性能和多功能的理想结合动态转矩矢量控制能在各种运行条件下实现对电动机的最佳控制。
●使用PG 反馈卡(选件)构成带PG 反馈的矢量控制系统, 实现更高性能、更高精度的运行。
·速度控制范围: 1 : 1200·速度控制精度: ±0.02%·速度响应 : 40Hz带PG反馈更高性能的控制系统1电动机低转速时脉动大大减小●采用动态转矩矢量控制,结合富士专有的数字AVR,实现电动机低转速(1Hz)运行时的转速脉动比以前机种减小 1/2以上。
新方式在线自整定系统●在电动机运行过程中常时进行自整定,常时核对电动机特 性变化,实现高精度速度控制。
●第2电动机亦有自整定功能。
1台变频器切换运行2台电 动机时,保证2台电动机都能高精度运行。
优良的环境兼容性●采用低噪声控制电源系统,大大减小对周围传感器等设 备的噪声干扰影响。
●标准装有连接抑制高次谐波电流的DC 电抗器端子。
●连接选件EMC 滤波器后,能符合欧洲EMC 指令。
节能功能的提高●标准设有风机、泵等最佳自动节能运行模式。
采用使电动 机损耗降至最小的新控制方式,取得更好的节能效果。
●标准设有复写功能,能容易地将1台变频器的功能码数 据复写至其他变频器。
●显示器标准可选择3种语言(中文、英文和日文),便於 国内外配套使用。
●可简单地由键盘面板或外部接点信号进行点动(JOG)运 行操作。
FUSIELECTRIC 富士电机说明手册5000G11S/P11S低噪声,高性能,多功能变频器标准内装RS485富士电机株式会社 INR-HF51190-C技成培训网 www .j c p e i x u n .c o m1.概要1-1.特点。
z最大组成为1台主机能连接31台变频器。
(对应多点)z FRENIC 5000的11系列采用共同的通信协议,同样主机的程序能对11系列所有机种进行运行停止控制。
(参数可能随各机种有所不同)z采用固定长度的传送帧,使主机侧的程序容易开发。
z对应答速度有要求的运行命令和频率设定等使用选用传送帧,能缩短通信时间。
1-2.菜单功能内容备注运行,停止z正转命令(FWD),反转命令(REV)z接点输入命令(X1—X9)z复位命令(RST)对应通信专用功能(S代码)频率值设定有两种设定方式可选择z±20000/最高频率z频率值(分辨率0.01HZ)…没有极性对应通信专用功能(S代码)运行监视z频率值命令z实际值(频率值,转矩,转矩电流,电动机功率,电流,电压)z运行状态,通用输出端子状态对应通信专用功能(M代码)维护监视z运行累计时间,直流中间电压z寿命(主电路电容器,印刷电路板电容器,冷却风扇)z机种代码,容量代码,ROM版本对应通信专用功能(M代码)报警监视z报警历史(最近发生的和以前三次)记录z最近报警发生的信息监视z运行信息(功率,设定频率值,转矩,转矩电流,电动机功率,电流,电压)z运行状态,通用输出端子状态z维护(运行累计时间,直流中间电压,变频器内部温度,散热板温度)对应通信专用功能(M代码)功能z所有功能数据的检查和变更(但是,有关RS485通信的功能数据不能变更)对应标准功能2.传送规范项目 规范物理电平 EIA RS485(和RS232C 主机连接时,应使用通信电平变换器)传送距离 最大500米推荐电缆 24AWG 屏蔽双绞线连接台数 主机一台,变频器31台(站号:01~31,广播:99)传送速度 19200,9600,4800,2400,1200 [BPS]同步方式 起始—停止同步 传送方式 半双工传送协议 查询/选择,广播字符代码ASCII 7位字符长 8位, 7位可选 停止位长 1位, 2位可选帧长 一般传送16字节固定,高速传送8或者12字节 奇偶校验 偶数,奇数或不用错误检查方式 校验和(BCC ),超限错误,帧错误3.连接3-1 控制端子(仅能信用) 端子符号端子名称功能说明DXA RS485通信数据(+) DXB RS485通信数据(-) RS485通信的输入,输出端子,按照多点连接方式,最多可连接31台变频器。
5000G11S/P11S400V 0.4kW /FRN0.4G11S-4CX 400kW/FRN400G11S-4CX400V 7.5kW /FRN7.5P11S-4CX 500kW/FRN500P11S-4CXINR-Si47-0535cFRENIC5000G11SFRENIC5000P11SUVW P + N -ONSTOP STOP22kW P + N5 -30kW10 25V1.1-1 1-2 1-3 1-4 1-51-11-1 1-1 1-2 1-3 1-35.5-1 5-25-15-1 5-66.6-1 6-26-16-1 6-22.2-1 2-2 2-3 2-3-1 2-3-2 2-3-3 2-3-4 2-3-52-12-1 2-1 2-3 2-3 2-5 2-10 2-15 2-167.7-1 7-27-17-1 7-58.8-1 8-2 8-3 8-4 8-5 8-68-18-1 8-1 8-3 8-4 8-4 8-43.3-1 3-2 3-33-13-1 3-1 3-19. 4.4-1 4-2 4-2-1 4-2-2 4-3 4-3-1 4-3-2 4-3-3 LED 4-3-4 4-3-5 4-3-6 4-3-7 4-3-8 I/O 4-3-9 4-3-10 4-3-11 4-3-12 4-3-13 4-3-14 LCD 4-2 4-2 4-2 4-4 4-4 4-4 4-5 4-5 4-5 4-7 4-7 4-8 4-9 4-10 4-11 4-12 4-13 4-159-19-1 9-2 9-3 9-4 RS485 9-1 9-2 9-3 9-74-14-110.10-1 10-2 10-310-110-1 10-2 10-411.11-11.1-1TYPE : FRN 0.4 G11S-4 400V P11S 0.4 FRENIC5000 SOURCE OUTPUT SER.No. 4 G11SASSY0.4kW≤22kW RS4851/2W 120Ω11-21-31 1-3-11-3-122kW1-3-2 2 1(30kW) 1-3-31-3-322kW1-3-430kW)1-41-51-5-1 1-5-1 -10 +50 -25 +65 5 95%121 2330°C 70%2.2-12-1-1 2-1-1-10+50°C22kW,+402-1-25 ~ 95% 1000m 1000-1500m 1500-2000m 1000 1000 2-1-2 2m/S 2000-2500m 2500-3000m 3mm 2~9Hz 9.8m/S 9~20Hz 2m/ S 20Hz~55Hz G11S 90Kw P11S:110Kw 9Hz~55Hz 1m/ S 55Hz~200Hz 2-2 FRENIC5000G11S FRENIC5000P11S Y100m1.00 0.97 0.95 0.91 0.8822kW X Y=100mmX 2-2-1 FRN-G11SX G11S 30~220kW P11S 30~280kW X=50mm Y=100mm G11S 280kW P11S 315kW X=50mm Y=150mm90 Y100m 2-2-122kW 30kW 2-2-2 70% (30%)(70%)2-2-230kW2-2-3FRN30G11S-4 FRN75G11S-4 FRN30P11S-4 FRN90P11S-4 FRN90G11S-4 FRN110G11S-4 FRN110P11S-4 FRN132P11S-4 FRN132G11S-4 FRN160G11S-4 FRN160P11S-4 FRN200P11S-4 400V FRN200G11S-4 FRN220G11S-4 FRN220P11S-4 FRN280P11S-4 FRN280G11S-4 FRN315G11S-4 FRN315P11S-4 FRN400P11S-4 FRN355G11S-4 FRN400G11S-4 FRN450P11S-4 FRN500P11S-45(M6 7(M6 7(M6 6(M6 3) 6(M8 3) 3) 8(M8 3)20) 20) 20) 20) 20)5(M5 5(M5 7(M5 6(M516) 16) 16) 16) 1) 1)2) 20)1) 2) 3)M5×202-2-3 22kW 402 2-2-432-2-42-32-3-1L1/R L2/S L3/Ta. b. c. DC25VOFFFRENIC5000G11S 11kW FRENIC5000P11S 15kWFRENIC5000G11S 7.5kW FRENIC5000P11S 11kW(*2) (*4) DB (*2) (*5)2DB (*2) (*5)(CM) G P DB2(CM) (THR)PDB1(*2) (*4)G P G P DB N 2 P1 1 (THR) DBR(*8) (*9) P(+) [X X] DB1N(-)MCCB(*9) P1 P(+) N(-)BU (*2) (*6)ELCB *1 3 200 230V 50/60Hz 3 380 480V 50/60Hz*3SRL1/R L2/S L3/T(RO)U V WM G*7(TO)GG3 2[13] [12]+DC10VOV30A 30 30B 30C1(11) (CM) (CME)*21[11]2DC0 12 11 +10V 0 +5V(DCR)FRN30G11S-4~FRN400G11S-4 FRN30P11S-4~FRN500P11S-4(+)[C1][≤55kWC P1-P(+) DCR(≥75kW (DCR)OV]DC4 20mA(-)[FMA]DCO~10V +DC24V)0 60Hz FM(*2)(PLC)P1-P(+)(FWD) (REV) (CM)(*1) (*2) (*3) (*4) [P1 (*5)DC (*9) P(+)][P1 P(+)] 75kW(X1) (X2) (X3) (X4) (X5) (X6) <Y3> (X7) (X8) (X9) <Y2> <Y1> <Y5A> <Y5C>[ G11S 11kW DB] G11S 7.5kW (*6) (*7)<Y4>] P11S 15kW *8 [P +P 1 2 1.5kW+N-(CM)<CME>60Hz*2(FMP) (DX-) (DX+) (SD)RS4852-3-22-3-1 L1/R,L2/S,L3/T U,V,W R0,T0 P1,P(+) P(+),DB P(+),N(-) G 1 L1/R L2/S L1/R,L2/S,L3/T L3/T 3 3 3 ( 0.75kW )(7.5kW)FWD REVON/OFF STOPFWD REV ON/OFFUVW 3 U V WF10~F12A06~A083.7kW 100m OFL50m3.7kWL1 L2OFL L1 L25mL1+L2=50m ( 3.7kW) 100m (5.5kW ) 3.7kW 50 5.5kW100L1+L2=400m 400 400V 50m F26OFL400VPWM 400V 400VOFL 10-203R0 T0ACOFF 30A BC RO TORO 22kWTO RO 3 RO TO 2-3-2 B RO TO TOB2-3-24P1 P+75kW5 (G11S: 7.5kW G11S 7.5kW DBP + P11S:11kWDB ) P +2-3-3DCRP(+)DB P(+) DBP(+) DB 5 6 G11S P + N 11kW P11S 15kW G11S P(+) P(+) N(-) 5 N(-) 7.5kW2-3-4 P11S 11kWP+P + DB DB 10 P(+),N(-) P(+),N(-) 1 2DBDCRBU7G G G11S 11kW 2-3-5 P11S 15kW8 30kWCN UX 2-3-3 2-3-3 Hz 50 6030kW 2-3-3 U1 CN UX 2-3-8 U2V 380 380 398 430U (P(+),N(-))VW9 G11SCN RXTX 2-3-730kW RHC30kW 2-3-6 2-3-8 (CN RXTX) RO TO OH1 L1/R-L3/T CN RXTXAC RO-TO RO TO30KW75kW2-3-6PWM 30KWCN RXTX RO-TO 2-3-7A 22kW B 30kW 30kW RO TORHCB2-3-7B22kWA CNUXCNRXTXFRN30G11S-4CX FRN110G11S-4CX/FRN30P11S-4CX FRN132P11S-4CXFRN132G11S-4CXFRN400G11S-4CX/FRN160P11S-4CXFRN500P11S-4CX<A>CNUX U2 CNRXTX L1/R-L3/T<A>CN UXCN RXTXCNUX U2 CNRXTX L1/R-L3/T380 398V/50Hz 380 430V/60Hz2-3-830kW2-3-32-3-3 2-3-313 12(1 5k DC 0~ +10V/0~100%)(+10V dc)+10 0V/0 PID0 100%10V/0 100%P11S 22kΩ C1 DC 4~20mA DC/0~100% 20~4mA DC/0~100% PID PTC * 11 FWD REV X1 X2 X3 X4 X5 X6 X7 X8 X9 250ΩFWD-CM REV-CM 1 2 3 4 5 6 7 8 9(ON) (ON) X01 09 E01(OFF) (OFF)5-2 < > ON OFF ON OFF090V 22 -2V 24V 27 3.2mA 4.5mA 0.5mAPLC CMPLCPLC24V(2227V)DCFMA (110~+10VDC )PID PG AO 5kΩ FMP (CM: )FMP-CM 15.6[V] 0V VL:0.5V(MAX)FMA 10kΩFMP 0V Y1 4 5-2 Y2 Y3 Y4 (v) ON OFF < ON OFF > 1V 24V -0.5VE20232V 27V 50mA 0.1mACME CM 30A,30B,30C AC250V 0.3A COS =0.3 DC48V 0.5A 11Y5A,Y5C DX+,DXSDY1-Y4 RS485 31 /11312 C111 20m 1k 13 12 11VR 5kΩ11 11 2-3-92 C3 12 110.022uF 50V 2-3-102 /FWDREV X1-X9 PLC CM FWD REV X1-X9 CM ON/OFF ON/OFF PLC 2-3-11PLCFWD REV,... CMHH54PW 3 Y1-Y4 CME 2-3-3 2-3-1145 (5)-1 FRN30G11S-4CX~FRN110G11S-4CX FRN30P11S-4CX~FRN132P11S-4CX 2-3-12 A A 4 3.5mm 1.5mm BBA2-3-12 30kW 30kW2-3-13(5)-2 FRN132G11S-4CX~FRN160G11S-4CX FRN160P11S-4CX~FRN200P11S-4CX 2-3-14 (3.8 3.8mm 1.5mm 1.5)2-3-142-3-15(5)-3 FRN200G11S-4CX~FRN220G11S-4CX FRN220P11S-4CX~FRN280P11S-4CX 2-3-16 (3.8 3.8mm 1.5mm 1.5)2-3-162-3-17(5)-4 FRN280G11S-4CX~FRN400G11S-4CX FRN315P11S-4CX~FRN500P11S-4CX 2-3-162-3-41 FRNO.4~0.75G11S-4CXM3.5FRN1.5~3.7G11S-4CX M3.5FRN132~220G11S-4CX/ FRN160~280P11S-4CX M4M4 FRN5.5~7.5G11S-4CX/FRN7.5 11P11S-4CX M3.5 FRN280, 315G11S-4CX FRN315, 355, 400P11S-4CXM10 M12 RO,TO:M4 G:M10 M12M5 FRN11~22G11S-4CX/FRN15~22P11S-4CX M3.5 FRN355, 400G11S-4CX FRN450, 500P11S-4CXM6 FRN30~55G11S-4CX/FRN30~75P11S-4CX M4 2RO,TO:M4 G:M10 M12M8 FRN75~110G11S-4CX/FRN90~132P11S-4CX M4G M8 M10 M32-3-5MCCB, ELCB mm2 MC1 (N m) DCR G11S kW 0.4 FRN0.4G11S-4 0.75 FRN0.75G11S-4 1.5 FRN1.5G11S-4 2.2 FRN2.2G11S-4 3.7 FRN3.7G11S-4 5.5 FRN5.5G11S-4 7.5 FRN7.5G11S-4 1 1 FRN11G11S-4 15 FRN15G11S-4 FRN15P11S-4 40 40 60 75 SC-N2 SC-N1 50 100 SC-N2S 5.5 FRN5.5P11S-4 FRN7.5P11S-4 FRN11P11S-4 30 50 SC-N1 SC-5-1 3.5 SC-4-0 5 5 5 5 10 15 20 5 5 10 15 20 30 40 SC-4-0 SC-5-1 2 SC-05 SC-05 2 P11S DCR DCR MC2 DCR DCR U,V,W RO,TO P1, P(+) DB P(+),DB, N(-) G11S P11S 118.5 FRN18.5G11S-4 FRN18.5P11S-4 22 FRN22G11S-4 30 3 37 45 55 4 0 0 V 90 75 FRN30G11S-4 FRN37G11S-4 FRN45G11S-4 FRN55G11S-4 FRN75G11S-4 FRN90G11S-4 FRN30P11S-4 FRN37P11S-4 FRN45P11S-4 FRN55P11S-4 FRN75P11S-4 FRN22P11S-475 100 100 125125 125SC-N3SC-N2 SC-N2S8 14SC-N4 150 200 SC-N5 SC-N3 22 SC-N4175 FRN90P11S-4 200 250--SC-N538--SC-N7 60110 FRN110G11S-4 FRN110P11S-4 132 FRN132G11S-4 FRN132P11S-4-SC-N12 200 SC-N11 150 SC-N8 100300 350 500 FRN200P11S-4 500 -160 FRN160G11S-4 FRN160P11S-4 FRN200G11S-4 200 -220 FRN220G11S-4 FRN220P11S-4 280 FRN280G11S-4 315 FRN315G11S-4 FRN355G11S-4 400 FRN400G11S-4 450 500 FRN450P11S-4 FRN280P11S-4 FRN315P11S-4 FRN355P11S-4600 700--250-SC-N14150X2355800 --200X2FRN400P11S-4 1,000 SC-N16250X2 325X2FRN500P11S-4 1,2001) 50 3)75600VHIV3.3-1U V W E G3-1-1a b 1.5kW H063-1-2ON/OFF 1LED3-1-23-24-2 3-2-1 53-33-1 LED 5Hz 0.00Hz 3-2-1FWD-CM REV-CM a b c ( / )L1/R U V W7 L2/S L3/TROTO4.//4-1LED 7 LED 4LED LEDLCDLEDLCD LCD FWD REM COMM RUN LED REV LOC JOG STOP4-1-1/ LED/LCD F02 F02 1 0 LCD4-2 4-2-1550.00LCD50.0050.0050.0054-2-2550.0054-2-1 No 1 2 LEDNo 1 23 4 5I/OI/O//ROM 6 7 8 9 /3 44-3 4-3-1E45 1 50.00 E45=0 50.00FWDSTOP PRG⇒ F/D⇒LED 2 E45=1 50.00 Hz A % Fout/lout/TRQ PRG⇒ F/D⇒LEDFWD REV RUN200% 200%4-3-2LEDLCD PID 0.00Hz 5 PID 7 LED 51 50.00 <F01 50.000C300PRG⇒ F/D⇒LEDHz> LOCAL 50 400 F/D⇒46.89 < 50 400 F/D⇒ Hz> LOCAL250.00 < PRG⇒ F/D⇒LED50.00 Hz> 12+V1F/D⇒4-3-3 LEDLED LED E43E43 0 1 2 3 4 5 6 7 8 9 10 11 12(E44=0)(E44=1) 1 2(E44=0.1) HzA V r/min m/min r/min % kW PID PID PID PID PID PID 4 10 100PID4-3-44 1. 2. 3. 4.I/O 5. 6. 7. 8. 9.5. 6.4-3-51 150.00FWD50.00 1. 2.50.00 150.00PRG⇒ F/D⇒LED0~1104-3-1F00 E01 C01 P01 H03 A01 U01 o01 F42 E47 C33 P09 H39 A18 U61 o551 21 1 1 1 1 X1 X2 X32 1LCD4-3-2RS-485/ RS-485 E01 E09 WE FOO FOO ON 0 19FWD/REVFWD/REVFWD/REV4-3-62.50.00FWD50.00 1. 2. 3. 4.I/O50.00 0 *1 *1 60Hz50.00PRG⇒ F/D⇒LED0 0~14-3-73. 4 50.00 1. PRG⇒ F/D⇒LED 2. 3. 4.I/O 50.00 Fout=xxxx.xHz Iout= x.xxA Vout= xxxV TRQ= xxx%50.0050.00 SYN =xxxxxx LOD =xxxxxx LIN =xxxxxx r/min r/min m/min50.00 Fref=xxxx.xHz xxx xx xx xx FWD/REV: IL: VL: LU: TL:50.00 SV =xxxxx PV =xxxxx TLD= xxx% TLB= xxx% PID PID4-3-8 I/O4.I/O I/O 50.00 8 50.00 1. 2. 3. 4.I/O 50.00 X2 X6 FWD X3 X7 REV X4 X8 X1 X5 X9 I/O / /OFFONPRG⇒ F/D⇒LED50.00 Y1 Y5 Y2 Y3 Y450.00 X2 X6 FWD X3 X7 REV X4 X8 X1 X5 X9 50.00 12 22 AIO 32 AIO C1= xx.xmA C2= xx.xmA C1 C2 AIOOFFONOFFON50.00 12= 22= 32= xx.xV xx.xV xx.xV50.00 AO= xx.xV CS= xx.xmA DI= xxxxH DO= xxHAO AIO CS AIO HEX DIO HEX DIO50.00FMA=xx.xV FMP=xx.xV FMP=xxxxp/sFMA FMP FMP50.00 P1= Z1= P2= Z2= xxxxx0p/s 0p/s xxxxx0p/s 0p/sPG/SY A/B A/B4-3-95. 550.0050.00 1. 2. 3. 4.I/O 5.50.00 TIME=xxxxxh EDC = xxxV TMPI= xxxx TMPF= xxxx 1 DC 1PRG⇒ F/D⇒LED50.00 TCAP=xxxxxh (61000h) TFAN=xxxxxh (25000h) 50.00 Imax= x.xxA CAP =xxx.x% 150.00 NRK=xxxxx NRR=xxxxx NRO=xxxxx RS-48550.00 INV =Hxxxxx KEYPAD=Kxxxxx OPTION=Pxxxxx4-3-106.50.0050.00 1. 2. 3. 4.I/O 5. 6.50.00 T=3600s Imax = 0.00A Iave = 0.00A BPave= 0.0%PRG⇒ F/D⇒LED50.00 T= 150s Imax = 0.00A Iave = 0.00A BPave= 0.0% O50.00 T= 600s Imax = 0.00A Iave = 0.00A BPave= 0.0% 60050.00 T=3600s Imax = 56.4A Iave = 23.5A BPave=10.4% /100%4-3-117. 9 50.00 50.00 1. 2. 3. 4.I/O 5. 6. 7. OC1 TIME=xxxxxh EDC = xxxV TMPI= xxxx TMPF= xxxx DC OC1 Fout=xxxx.xHz Iout= x.xxA Vout= xxxV TRQ = xxx%PRG⇒ F/D⇒LEDOC1 Fref=xxxx.xHz xxx xx xx xx FWD/REV: IL: VL: LU: TL: OC1 NRK=xxxxx NRR=xxxxx NRO=xxxxx RS-485OC1 X2 X6 FWD X3 X7 REV X4 X8 X1 X5 X9 OFF ONOC1 X2 X6 FWD X3 X7 REV X4 X8 X1 X5 X9 OFF ONOC1 Y1 Y5 Y2 Y3 Y4OFFONOC1 1 2 3 0/1=xxx -1=xxx -2=xxx -3=xxx xxx xxx xxx xxxOC1 5=xxx 4=xxx 3=xxx 2=xxx 44-3-128.50.0050.00 1. 2. 3. 4.I/O 5 6. 7 850.00PRG⇒ F/D⇒LED5=xxx 4=xxx 3=xxx 2=xxx 0/1=xxx -1=xxx -2=xxx -3=xxxOC1 xxxxxxxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx4-3-139. Verify (WRITE) 50.00 F00: P04,A13: o26:AIO 50.00 P02:A11: H03: H31:)PRG⇒ F/D⇒LED50.00 1. 2. 3. 4.I/O 5. 6. 7. 8. 9.PRG⇒ F/D⇒LEDF03 F04 F051 1 1 1 1 1 1F26 F33 F34 F35 F37 H15 P 1 A1 2 2 150.00 1. 2. 3. 4.I/O 5. 6. 7. 8. 9.F06 F09 F10 F11 F12 F13 DBROM F01 130G11S-430G11S-4READ30G11S-430G11S-430G11S-430G11S-4WRITE30G11S-450.001PRG⇒ F/D⇒LED50.00 1. 2. 3. 4.I/O 5. 6. 7. 8. 9.30G11S-4230G11S-43 30G11S-4VERIFY VERIFY30G11S-455G11S-4VERIFY30G11S-4VERIFYF25430G11S-4 30G11S-4WRITE4-3-141.OC1 1=xxx xxx xxxxxxxxxxxxx PRG⇒ RESETLED 5. 4. 3. 2. 1.LED 5 4 3 2 1 0 -1 -2 -3 5 4 3 2 1 /6-1-15-1LCDLCDLCDsLCDLCD0X5-1-1*2 *1 *1 *2 *1 *1F11 E34 E37 A07 [A] FRN0.4G11S-4CX FRN0.75G11S-4CX FRN1.5G11S-4CX FRN2.2G11S-4CX FRN3.7G11S-4CX FRN5.5G11S-4CX FRN7.5G11S-4CX FRN11G11S-4CX FRN15G11S-4CX FRN18.5G11S-4CX FRN22G11S-4CX400V G11SP02 A11 [kW]*2P03 A12 [A]P06 A15 [A]P07 A16 [%]P08 A17 [%]11 .5 18 .1 31 .3 47 .1 76 .9 11 3 . 1. 49 2. 17 2. 85 3. 48 4. 06 5. 56 6. 77 8. 12 9. 98 136 162 196 234 284 351 384 487 539 607 684 1. 49 2. 17 2. 85 3. 48 4. 16 5. 56 6. 77 8. 12 9. 98 136 162 196 234 284 351 384 487 539 607 684 776 9180.40 0.75 1.50 2.20 3.70 5.50 7.50 11.00 15.00 18.50 22.00 30.00 37.00 45.00 55.00 75.00 90.00 110.00 132.00 160.00 200.00 220.00 280.00 315.00 355.00 400.00 75 .0 11 0 .0 15.00 18.50 22.00 30.00 37.00 45.00 55.00 75.00 90.00 1 10.00 132.00 160.00 200.00 220.00 280.00 315.00 355.00 400.00 450.00 500.0011 .5 18 .1 31 .3 47 .1 76 .9 1. 13 1. 49 2. 17 2. 85 3. 48 4. 06 5. 56 6. 77 8. 12 9. 98 136 162 196 234 284 351 384 487 539 607 684 1. 49 2. 17 2. 85 3. 48 4. 16 5. 56 6. 77 8. 12 9. 98 136 162 196 234 284 351 384 487 539 607 684 776 91807 .4 11 .2 14 .3 23 .1 36 .6 50 .8 59 .4 83 .6 95 .0 1. 04 1. 19 1. 85 1. 97 2. 51 3. 24 4. 22 4. 93 4. 29 5. 43 6. 30 6. 69 6. 84 8. 93 13 1 124 176 59 .4 83 .6 95 .0 1. 04 1. 19 1. 85 1. 97 2. 51 3. 24 4. 22 4. 93 4. 29 5. 43 6. 30 6. 69 6. 84 8. 93 13 1 124 176 223 25610.20 8.67 6.66 6.48 5.79 5.09 4.50 3.78 3.24 2.90 2.70 2.69 27 .6 25 .3 23 .7 19 .9 17 .5 19 .8 17 .3 16 .7 15 .6 15 .9 13 .7 08 .3 08 .3 07 .1 45 .0 37 .8 32 .4 29 .0 27 .0 26 .9 27 .6 25 .3 23 .7 19 .9 17 .5 19 .8 17 .3 16 .7 15 .6 15 .9 13 .7 08 .3 08 .3 07 .1 06 .1 05 .314.91 10.66 11.26 10.97 11.22 13.63 14.70 15.12 16.37 17.00 15.00 15.00 16.42 16.16 16.36 17.02 16.09 20.90 18.90 19.73 20.02 21.01 19.30 16.69 16.57 12.76 14.70 15.12 16.37 17.00 15.00 15.00 16.42 16.16 16.36 17.02 16.09 20.90 18.90 19.73 20.02 21.01 19.30 16.69 16.57 12.76 11 5 .9 13.05FRN30G11S-4CX FRN37G11S-4CX FRN45G11S-4CX FRN55G11S-4CX FRN75G11S-4CX FRN90G11S-4CX FRN110G11S-4CX FRN132G11S-4CX FRN160G11S-4CX FRN200G11S-4CX FRN220G11S-4CX FRN280G11S-4CX FRN315G11S-4CX FRN355G11S-4CX FRN400G11S-4CX FRN7.5P11S-4CX FRN11P11S-4CX FRN15P11S-4CX FRN18.5P11S-4CX FRN22P11S-4CX FRN30P11S-4CX FRN37P11S-4CX FRN45P11S-4CX FRN55P11S-4CX400V P11SFRN75P11S-4CX FRN90P11S-4CX FRN110P11S-4CX FRN132P11S-4CX FRN160P11S-4CX FRN200P11S-4CX FRN220P11S-4CX FRN280P11S-4CX FRN315P11S-4CX FRN355P11S-4CX FRN400P11S-4CX FRN450P11S-4CX FRN500P11S-4CX1 4 2 [] A 0.00 9.99 10.0 99.9 100 1000 999 9990400V.50Hz.4 *13P01 A10[] A 0.01 01 . 1 105-2F Fundamental function F001 3 4 50 1E01 0E09 19 1-10136010+10[V] [12]10104 5F011 E01 E09 17,18 C30E01E09 2121 0 1 2 370 +10 V 4 20 mA + 12 + C1 -10 +10 V +4 20 mA 12 C1 4 12 -10 +10 V 5 12 + OPC-G11S-AIO 22,32,C2 -10 +10 V 12 22,32,C212 C10 0 4 20[mA][C1]F020 ON ON ON FWD LOCAL REV FWD REMOTE FWD REV REMOTE/LOCAL REMOTE/ REVOPC-G11S-AIO 6 +10 7 8 20 / 4 mA UP/DOWN UP DOWN UP/DOWN 2 UP E01 10 C21 11 C28 DOWN E09 C21 C28 0 V C1 12 E01 E09 17,18 1/9/LOCALLEHz2/Hz1 #012#1,#4 #6 PIDC1#2 #7 #3 #1,#2,#3,#6,#7OPC-G11S-A10#5IVS UP #8,#9 DOWN D/I #11 #10#1,#2115H20SS1 SS2 SS4 SS8 JOG Hz/PIDF03 1 G11S P11S 1 50 400 Hz 50 120 Hz1F07 F08 0Hz 0Hz1 1F041/ / /1 1 1 0.01 3600 s 1 0.01 3600 s 331 1 G11S 25 400 Hz P11S 25 120 Hz 1 0.01 10.0 100 1000 9.99 99.9 999 3600S 0.01 0.1 1 10S1F06 1 F05 10F04 1F03 1F05 1 1 1 0,320∼480V 0 1 1 F061/ /AVR1 / 1 V 1 320 480 V F05 1 /0F09 11F10 V/F 0.0 P04 2 0.1 1.0 0.9 1.9 A13 150% 1 F12 F11 F121 1 12.0 20.0 (22kWV 1)V 11 0 1 2#0.9 #0.1 f#1.9 1 #1.0 f 111.1 2 O L 1 20F110=2<V 1>135#20.0 #2.0 f 1%30~45KW 0.2~22KW F10=1 F10=1(30kWV 1)V 1#0.9 #0.1 f 1#1.9 1 #1.0 f 55~90KW<V 1>#20.0 #2.0 f 1%F10=1110KW~%F10=1150% 0.5 75.0 1 0.1F12/×100 (%)F13D BO LG11S: 7.5kWP11S: 11kW G11S: 11kW P11S: 15kW 20 1 2 0 2 0DB***-2C/4C DB***-2C/4CU59 U59U59。
FUSIELECTRIC 富士电机说明手册5000G11S/P11S低噪声,高性能,多功能变频器标准内装RS485富士电机株式会社 INR-HF51190-C技成培训网 www .j c p e i x u n .c o m1.概要1-1.特点。
z最大组成为1台主机能连接31台变频器。
(对应多点)z FRENIC 5000的11系列采用共同的通信协议,同样主机的程序能对11系列所有机种进行运行停止控制。
(参数可能随各机种有所不同)z采用固定长度的传送帧,使主机侧的程序容易开发。
z对应答速度有要求的运行命令和频率设定等使用选用传送帧,能缩短通信时间。
1-2.菜单功能内容备注运行,停止z正转命令(FWD),反转命令(REV)z接点输入命令(X1—X9)z复位命令(RST)对应通信专用功能(S代码)频率值设定有两种设定方式可选择z±20000/最高频率z频率值(分辨率0.01HZ)…没有极性对应通信专用功能(S代码)运行监视z频率值命令z实际值(频率值,转矩,转矩电流,电动机功率,电流,电压)z运行状态,通用输出端子状态对应通信专用功能(M代码)维护监视z运行累计时间,直流中间电压z寿命(主电路电容器,印刷电路板电容器,冷却风扇)z机种代码,容量代码,ROM版本对应通信专用功能(M代码)报警监视z报警历史(最近发生的和以前三次)记录z最近报警发生的信息监视z运行信息(功率,设定频率值,转矩,转矩电流,电动机功率,电流,电压)z运行状态,通用输出端子状态z维护(运行累计时间,直流中间电压,变频器内部温度,散热板温度)对应通信专用功能(M代码)功能z所有功能数据的检查和变更(但是,有关RS485通信的功能数据不能变更)对应标准功能2.传送规范项目 规范物理电平 EIA RS485(和RS232C 主机连接时,应使用通信电平变换器)传送距离 最大500米推荐电缆 24AWG 屏蔽双绞线连接台数 主机一台,变频器31台(站号:01~31,广播:99)传送速度 19200,9600,4800,2400,1200 [BPS]同步方式 起始—停止同步 传送方式 半双工传送协议 查询/选择,广播字符代码ASCII 7位字符长 8位, 7位可选 停止位长 1位, 2位可选帧长 一般传送16字节固定,高速传送8或者12字节 奇偶校验 偶数,奇数或不用错误检查方式 校验和(BCC ),超限错误,帧错误3.连接3-1 控制端子(仅能信用) 端子符号端子名称功能说明DXA RS485通信数据(+) DXB RS485通信数据(-) RS485通信的输入,输出端子,按照多点连接方式,最多可连接31台变频器。
(使用说明书)风机·泵专用(二次方递减转矩负载用)变频器FRENIC-VP富士电机系统株式会社 INR-SI47-0852d-cCopyright © 2003-2008 Fuji Electric Systems Co., Ltd.All rights reserved.本使用说明书的版权归属富士电机系统株式会社所有。
本书中登载的公司名称和产品名称通常为各公司的商标或注册商标。
规格若有变更,恕不另行通知。

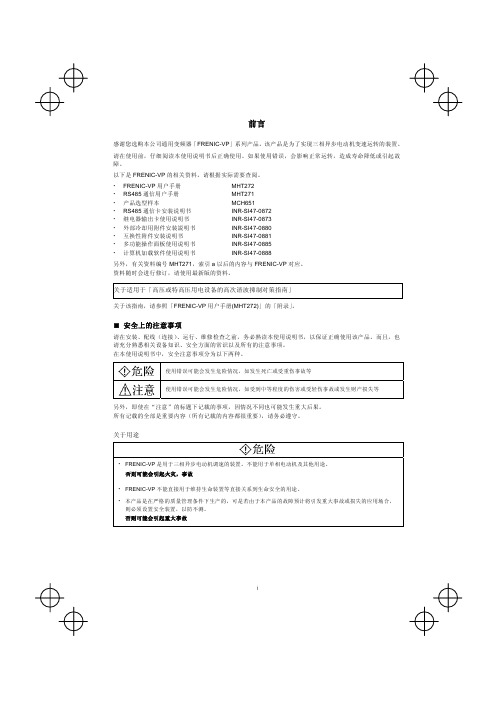

前言感谢您选购本公司通用变频器「FRENIC-VP」系列产品。
该产品是为了实现三相异步电动机变速运转的装置。
请在使用前,仔细阅读本使用说明书后正确使用。
如果使用错误,会影响正常运转,造成寿命降低或引起故障。
以下是FRENIC-VP的相关资料。
请根据实际需要查阅。
FRENIC-VP用户手册 MHT272RS485通信用户手册 MHT271产品选型样本 MCH651RS485通信卡安装说明书 INR-SI47-0872继电器输出卡使用说明书 INR-SI47-0873外部冷却用附件安装説明书 INR-SI47-0880互换性附件安装说明书 INR-SI47-0881多功能操作面板使用说明书 INR-SI47-0885计算机加载软件使用说明书 INR-SI47-0888另外,有关资料编号MHT271,索引a以后的内容与FRENIC-VP对应。
资料随时会进行修订,请使用最新版的资料。
关于适用于「高压或特高压用电设备的高次谐波抑制对策指南」关于该指南,请参照「FRENIC-VP用户手册(MHT272)」的「附录」。
■安全上的注意事项请在安装、配线(连接)、运行、维修检查之前,务必熟读本使用说明书,以保证正确使用该产品。
而且,也请充分熟悉相关设备知识、安全方面的常识以及所有的注意事项。
在本使用说明书中,安全注意事项分为以下两种。
使用错误可能会发生危险情况,如发生死亡或受重伤事故等使用错误可能会发生危险情况,如受到中等程度的伤害或受轻伤事故或发生财产损失等另外,即使在“注意”的标题下记载的事项,因情况不同也可能发生重大后果。
按键
按键名
运转键停止键程序模式时:显示功能代码、确定数据报警模式时:切换到报警详细信息的显示
开始电机的运转2.基本参数设置 运转模式中按一下程序/复位键转到程序模式0.Fnc ,此时可通过UP/DOWN键选择功能代码组,如果选择基本功能代码组,可直接按功能/数据键进入F 开头的功能代码表(如果选择电机参数代码组,则先通过UP/DOWN键选择P 开头的功能代码组),再按一次功能/数据键进入数据内容,通过UP/DOWN键进行修改,修改完成后,再按功能/数据键确认并进入该组代码中的下一代码。
要从功能代码中返回到运转模式时,可以连续按两下程序/复位键即可。
停止电机的运转
选择LED监视器上显示的设定项目、更改功能代码数据等。
富士FRENIC系列变频器说明书
-------适用于ZCK11~54号机
程序/复位键
UP/DOWN键
功能/数据键
运转模式时:切换运转状态的监视量(输出频率、输出电流、输出电压等)
功能概要
运转模式时:按下该键,切换到程序模式。
程序模式时:按下该键,切换到运转模式。
报警模式时:消除报警原因后,按下该键,报警被解除,切换到运转模式。
一.按键说明
二.基本操作
1.输出信息 运转模式中监视的是速度(Hz),依次按功能/数据键可切换到输出电流(A)、消耗功率(KW)、输出电压(V)等,循环一圈后回到原始状态。
基本参数设置如下:
三.报警代码显示及内容。
