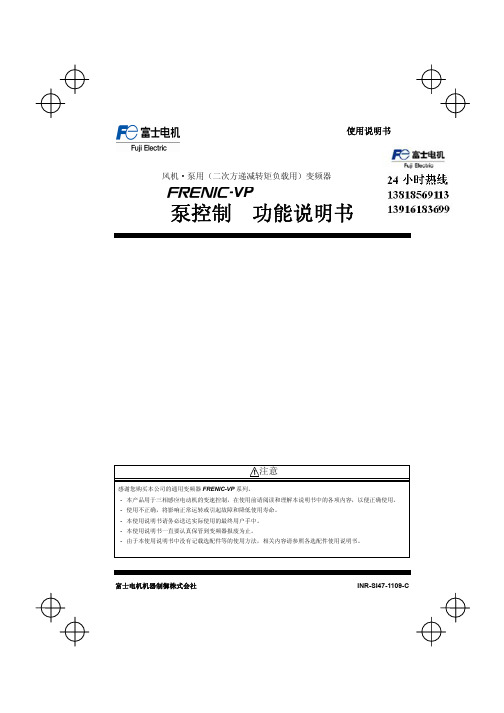

VP泵控制 功能说明书VP泵控制 功能说明书使用说明书初 版 2003年 12第２版 2004年7富士电机机器制御株式会社未经允许禁止将本手册内容的部分或全部进行转载和复制。

关于本手册内容，可能会由于产品改良而对规格等进行更改，恕不另行通知。

本手册内容力求准确，如发现任何疑问、错误或记载遗漏之处，请与本公司联系。

对于使用的结果，无论是否属于上项原因，本公司均不承担责任，请予以谅解。

前言在风机·泵用（二次方递减转矩负载用）变频器FRENIC-VP中，配备了控制多台泵的功能。

在本书中记载了有关泵控制功能的说明和使用上的注意事项。

请同时阅读FRENIC-VP的主体使用说明书和本书，进行正确地使用。

目录第1章 概要 (2)第2章 功能规格 (2)１） 变频器驱动的电机固定方式 (3)２） 变频器驱动的电机循环方式 (4)３） 输出端子的分配 (5)第3章 功能代码 (5)１） 功能代码一览 (5)２） 功能代码的说明 (7)第4章 PID设置相应功能代码说明 (16)1d）不能使用PID控制的低水量停止功能。

e）泵控制有效时，把自由旋转指令『BX』作为使变频器驱动和工频电源驱动的所有电机（泵）停止（断路）的功能来使用。

当设定为即使切断运行指令，工频电源驱动仍然继续时，建议准备『BX』输入。

15第四章PID设置相应功能代码说明1、固定方式162、循环方式17目标值（指令值）控制对象控制量驱动部分反馈值■动作选择（J01）选择PID控制的动作。

J01数据功能0 不动作1 过程控制（正动作）2 过程控制（反动作）反馈端子【12】输入J02）控制指令值的方法。

功能/ 键，通过显示系数（E40、E41）可以以转换为易于识别的显示值，对处理指令的进行设定。

（端子【12】、【C1】、【V2】）的设定以外，各模拟设定（功能代码E61、E62、E63）也需要选择PIDE61、E62、E63。

指令』及DOWN指令『DOWN』，通过显示系数（E40、E41）可以转换为易于识别的显示值，～100%进行设定。

富士变频器说明书真实版富士变频器说明书→什么是变频器？变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。

变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。

对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。

变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。

富士变频器5000p11说明书→1.变频器是干什么的？主要用于驱动交流电动机，让交流电机实现无极调速。

例如用于送风机，用变频器来调节电机转速的快慢，就能改变送风量的大小。

还有很多需要调速的场合，用变频器来调速既简单又节能。

2.高、中、低、压变频器是多少伏的？高压变频器是3KV、6KV或10KV的，如西门子罗宾康系列，安川的FSDrive-MV1S系列。

中压变频器是660V 或1140V的，如ABB的AC5000，丹佛斯的FC200。

低压变频器是220V或380V的，如丹佛斯的FC102，FC360，FC51，西门子的MM440，V20。

■富士变频器说明书→变频器广泛应用对电力系统的影响？变频器产生谐波变频器根据有无中间直流环节来分，可以分为交交变频器和交直交变频器，在交直交变频器中，按中间直流滤波环节的不同，可分为电压源型和电流源型。

变频器逆变环节往往采用正弦脉宽调制法（SPWM）法，其输出部分线电压是正弦脉宽、幅值相等的窄矩形波，其三相的相电压是阶梯波，如图4所示，其非线性是由SPWM 脉宽调制的性质所定的；电流波形和载波频率比有关，载波频率比越高，越接近正弦波，波形中会含有和载波频率相关的高次谐波，高次谐波电流对负载直接干扰，还会通过电缆向空间辐射，干扰邻近电气设备。

低噪声高性能多功能变频器富士电机机器制御株式会社动态转矩矢量控制动态转矩矢量控制是一种先进的驱动控制技术。

控制系统高速计算电动机驱动负载所需功率，最佳控制电压和电流矢量，最大限度地发挥电动机的输出转矩。

●按照动态转矩矢量控制方式，能配合负载实现在最短时间内平稳地加减速。

●使用高速CPU 能快速响应急变负载和及时检知再生功率，设有控制减速时间的再生回避功能，实现无跳闸自动减速过程。

●采用富士独自开发的控制方式，在0.5Hz 能输出200%高起动转矩（≤22kW)。

＊ 30kW 以上时为180%。

高性能和多功能的理想结合动态转矩矢量控制能在各种运行条件下实现对电动机的最佳控制。

●使用PG 反馈卡（选件）构成带PG 反馈的矢量控制系统， 实现更高性能、更高精度的运行。

·速度控制范围: 1 : 1200·速度控制精度: ±0.02%·速度响应 : 40Hz带PG反馈更高性能的控制系统1电动机低转速时脉动大大减小●采用动态转矩矢量控制，结合富士专有的数字AVR，实现电动机低转速(1Hz)运行时的转速脉动比以前机种减小 1/2以上。

新方式在线自整定系统●在电动机运行过程中常时进行自整定，常时核对电动机特 性变化，实现高精度速度控制。

●第2电动机亦有自整定功能。

1台变频器切换运行2台电 动机时，保证2台电动机都能高精度运行。

优良的环境兼容性●采用低噪声控制电源系统，大大减小对周围传感器等设 备的噪声干扰影响。

●标准装有连接抑制高次谐波电流的DC 电抗器端子。

●连接选件EMC 滤波器后，能符合欧洲EMC 指令。

节能功能的提高●标准设有风机、泵等最佳自动节能运行模式。

采用使电动 机损耗降至最小的新控制方式，取得更好的节能效果。

●标准设有复写功能，能容易地将1台变频器的功能码数 据复写至其他变频器。

●显示器标准可选择3种语言（中文、英文和日文），便於 国内外配套使用。

●可简单地由键盘面板或外部接点信号进行点动（JOG)运 行操作。

1．外围线路配置1.1 数字量输入：端子FWD正向运行C板：Y 4 F板：JP 10.4端子REV反向运行C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V －0V）C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间0.04P01 电机极数P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm，P＝4极N≤1000rpm，P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）；0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数0.5O06 速度检测滤波常数0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。

强功能、小型化._動態轉矩矢量控制用最新技術的理想的小型變頻器。

動態轉矩矢量控制實現電動機的優化控制。

>本系列變頻器體積雖小但性能高，0.5Hz時電動機的起動轉矩爲200%,~~ •一 ....... fJ 低速範圍轉矩脉動比以前的變頻器約小一半。

丨具有各種智能化功能，如自動節能、PID控制、自整定和RS485通彳I 奪，^ 並增强了維護/保護功能，如增加輸入電涌電流抑制和壽命預報等。

動態轉矩矢量控制■ Risk of Injury or Electric Shock;議：、Refer to the user's manual before installation arSope^oper. -Risk of Electric Shock* 動態轉矩矢量控制系統通過高速計算.確定電動機對^ 應負載狀態的所需功率，富士公司專有技術能最正确控1 11 (|1 1 11 I1 ' i '■1 J - I - ! 1;>wer ana-:w e r..•-；：[1j i J|辦?p制電壓和電流矢量，輸出最大轉矩。

•大起動轉矩0.5Hz時200%能平安地用於重負載，如提升和輸送系統。

亦能實現對第2電動機的轉换運行。

轉矩特性電動機[r/minl100200-300危険2.小型化參統一高度尺寸對 3.7KW及以下容量機種的高度統一爲130mm,便於設計按裝。

一※上圖表示，當FVR-E11S採用動態轉矩矢量控制驅動富士標准3相電動機〔8型系列、4極〕時的轉矩特性例，連續運行轉矩受制於所用電動機容許温升的容許負載轉矩,不是指電動機的輸出轉矩。

#糊行轉矩是表示關機的輸出轉矩。

.i130mm►减少了電動機低速範圍的轉速脉動富士獨特的On-Delay補償方法使電動機在低速範圍的轉速脉動比以前變頻器約减小一半。

轉速脉動特性以前的富士變頻器FVR-E11S 電動機速度丨r/min|參全機種都能連接制動電阻由於内部裝有制動晶體管.因此可以連接制動電阻選件.以提高再生制動能力，這樣能滿足應用在傳送帶和輸送機械時所需較大制動力的要求。

富士5000G11变频器说明书关键信息：产品名称：富士 5000G11 变频器适用范围：＿___________________________功能特点：＿___________________________技术规格：＿___________________________安全注意事项：＿___________________________操作指南：＿___________________________维护与保养：＿___________________________11 产品概述111 富士 5000G11 变频器是一款高性能的电力控制设备，旨在为各种工业应用提供精确、可靠的变频调速解决方案。

112 本变频器采用先进的技术和优质的材料制造，具有高效能、稳定性强、易于操作和维护等优点。

12 适用范围121 本变频器适用于风机、水泵、输送机、搅拌机等各类交流电动机的调速控制。

122 广泛应用于机械制造、化工、纺织、电力、冶金等众多工业领域。

13 功能特点131 精准的调速控制，能够实现电机转速的平滑调节，满足不同工艺要求。

132 具备多种保护功能，如过流保护、过压保护、过载保护、短路保护等，确保设备和电机的安全运行。

133 具有良好的节能效果，通过合理调整电机转速，降低能耗，提高系统效率。

134 提供多种运行模式，如手动模式、自动模式、远程控制模式等，方便用户根据实际需求进行选择。

135 具备强大的通讯功能，可与上位机或其他控制系统进行数据交换和协同工作。

14 技术规格141 输入电源规格：包括电压范围、频率范围等。

142 输出频率范围：详细说明变频器可输出的频率范围。

143 控制方式：列举支持的控制方式，如 V/F 控制、矢量控制等。

144 过载能力：明确变频器在不同负载情况下的过载能力。

145 防护等级：标明产品的防护等级，以适应不同的工作环境。

15 安全注意事项151 在安装、操作和维护变频器之前，请务必仔细阅读本说明书，并严格遵守相关安全规定。

^ F u j i E l e c t r i c C o ., L t d .(2) 按裝方向和空間 (3) 捧裝螺釘和開孔 (4) 電纜通孔電路連接 -------(1 )主回路連接 (2) 控制回路連接(3) 外部制動電阻單元〔選件〕的連接 (4) 根本原理接線圖鐽盤面板 -----------------(1)部件名稱及功能 (1) 鐽盤面板的控制方法 (2) 顯示和鍵的操作 運行 ---- 一 -------- -- '(2) 運行前的檢查 (3) 試運行的檢查要點 (4) 選擇操作方法 (5) 設定數據碼(6) 控制回路的連接和操作(6 )高級操作5数_1^:- ----------- 絲,a ) 功能碼表b ) 功能説明c ) 跳閘記錄的核查方法d )監視鏈接運行的功能設定e ) ----------------- 聯合鍵接操作的功能設定 @護和檢查 --------------- * 檢查項目* 定期更換零件 *測量要點和儀表檢查及排除故障一--5 81)標準技術規範a. 外形尺寸b.應用的配線和設備(4〗_子功能 (5)控制原理框圖富士電機 富士逆變器Fuji Inverters FVR-G7S-EXm a x .1>替1|譲通過該鍵可讀寫每個功能的數據。

當在圖形顯示器上設定數據時，圖形顯示器顯示的數據也可寫入。

感謝您購買富士 F V R _ G 7 S 逆變器。

富士逆變器採用3 2位數字信號處理器〔D S P) ，獲得了多功能和至高的性能。

本手冊包括在逆變器以及有關設備內’提供最終用戸使用’務請確認隨機附有本手冊。

•交貨後應檢査的項目收到您訂購的逆變器時，請檢查以下各項：1核對銘牌確認其規範與所訂購的一致。

2檢查逆變器裝運中有否受損。

如對於逆變器有任何問題，請與經銷該逆變器的單位聯系。

銘牌②④⑤ ⑦-4^ 7 汰■在X/. SOURCE ' :3(i> 200>23D y ； 50/60H z O U T P U T .； 3A①適配的電動機004—>0.4kw 008—>0.75 kw015-^1.5kw022^2.2kw 040~>4.0kw 055->5.5kw 075^7.5kw 110->11 kw 150-^15kw 185^18.5kw 220^22kw②③④ 電源系列相數：30 3相 2EX — 200V 系列 4EX -^400V 系歹電壓範圍200 ~ 230V -» AC200V 系列 380 ~ 460V -» AC400V 系列⑤頻率：50/60 H z' • '丨•：⑥額定輸出電流 .备G 200V 系歹}|.. dA-^UU4(U.4I<W) 5A-^008(0.75kw) 8A-^015(1.5kw) 11A-^022(2.2kw) 17A->040(4.0k w ) 25A ^055(5.5k w ) 33A -^075(7.5kw) 46A ^110(11 k w ) 59A —>150(15k w) 74A->185(18.5kw) 87A ^220(22k w )A C 400V 系列 2.5A ^008(0.75k w ) 3.7A -^015(1.5k w ) 5.5A -^022(2.2k w ) 9.0A ^040(4.0k w ) 13A —055(5.5k w ) 18A ^075(7.5k w ) 24A ^110(11k w ) 30A -^150(15k w ) 39A -^185(18.5k w ) 45A -^220(22k w )⑦輸出頻率範圍：0.2〜400 H z⑧生產序號罩蓋...接線端子蓋板通風罩 引線板 操作面板 散熱片 按裝螺孔 罩_巻輝絲 接線端子蓋螺絲 銘牌冷卻風昆〔但 F V R 0 0 4〜0 0 8型除外〕橡據襯圈〔附件〕罩蓋接線端子蓋板 通M3 引線板 操作面板 散熱片 按裝螺孔 罩盖螺絲 接線端子盍螺絲 銘牌 冷卻風局 電解質電容器 橡膠襯圈〔附件)霞：FVR110 〜220G7S-2 EX FVR110 〜220G7S-4 EX結構及拆裝F V R —G 7 S 系列逆變器的特點除冷卻風扇外，是全封閉結抗惡劣環境能力。

按键
按键名
运转键停止键程序模式时：显示功能代码、确定数据报警模式时：切换到报警详细信息的显示
开始电机的运转2.基本参数设置 运转模式中按一下程序/复位键转到程序模式0.Fnc ，此时可通过UP/DOWN键选择功能代码组，如果选择基本功能代码组，可直接按功能/数据键进入F 开头的功能代码表（如果选择电机参数代码组，则先通过UP/DOWN键选择P 开头的功能代码组），再按一次功能/数据键进入数据内容，通过UP/DOWN键进行修改，修改完成后，再按功能/数据键确认并进入该组代码中的下一代码。

要从功能代码中返回到运转模式时，可以连续按两下程序/复位键即可。

停止电机的运转
选择LED监视器上显示的设定项目、更改功能代码数据等。

富士FRENIC系列变频器说明书
-------适用于ZCK11~54号机
程序/复位键
UP/DOWN键
功能/数据键
运转模式时：切换运转状态的监视量（输出频率、输出电流、输出电压等）
功能概要
运转模式时：按下该键，切换到程序模式。

程序模式时：按下该键，切换到运转模式。

报警模式时：消除报警原因后，按下该键，报警被解除，切换到运转模式。

一.按键说明
二.基本操作
1.输出信息 运转模式中监视的是速度（Hz)，依次按功能/数据键可切换到输出电流（A)、消耗功率（KW)、输出电压（V)等，循环一圈后回到原始状态。

基本参数设置如下：
三.报警代码显示及内容。

FUSIELECTRIC 富士电机说明手册5000G11S/P11S低噪声,高性能,多功能变频器标准内装RS485富士电机株式会社 INR-HF51190-C技成培训网 www .j c p e i x u n .c o m1．概要1-1．特点。

z最大组成为1台主机能连接31台变频器。

（对应多点）z FRENIC 5000的11系列采用共同的通信协议，同样主机的程序能对11系列所有机种进行运行停止控制。

（参数可能随各机种有所不同）z采用固定长度的传送帧，使主机侧的程序容易开发。

z对应答速度有要求的运行命令和频率设定等使用选用传送帧，能缩短通信时间。

1-2．菜单功能内容备注运行，停止z正转命令（FWD），反转命令（REV）z接点输入命令（X1—X9）z复位命令（RST）对应通信专用功能（S代码）频率值设定有两种设定方式可选择z±20000/最高频率z频率值（分辨率0.01HZ）…没有极性对应通信专用功能（S代码）运行监视z频率值命令z实际值（频率值，转矩，转矩电流，电动机功率，电流，电压）z运行状态，通用输出端子状态对应通信专用功能（M代码）维护监视z运行累计时间，直流中间电压z寿命（主电路电容器，印刷电路板电容器，冷却风扇）z机种代码，容量代码，ROM版本对应通信专用功能（M代码）报警监视z报警历史（最近发生的和以前三次）记录z最近报警发生的信息监视z运行信息（功率，设定频率值，转矩，转矩电流，电动机功率，电流，电压）z运行状态，通用输出端子状态z维护（运行累计时间，直流中间电压，变频器内部温度，散热板温度）对应通信专用功能（M代码）功能z所有功能数据的检查和变更（但是，有关RS485通信的功能数据不能变更）对应标准功能2．传送规范项目 规范物理电平 EIA RS485（和RS232C 主机连接时，应使用通信电平变换器）传送距离 最大500米推荐电缆 24AWG 屏蔽双绞线连接台数 主机一台，变频器31台（站号：01~31，广播：99）传送速度 19200，9600，4800，2400，1200 [BPS]同步方式 起始—停止同步 传送方式 半双工传送协议 查询/选择，广播字符代码ASCII 7位字符长 8位， 7位可选 停止位长 1位， 2位可选帧长 一般传送16字节固定，高速传送8或者12字节 奇偶校验 偶数，奇数或不用错误检查方式 校验和（BCC ），超限错误，帧错误3．连接3-1 控制端子（仅能信用） 端子符号端子名称功能说明DXA RS485通信数据（+） DXB RS485通信数据（-） RS485通信的输入，输出端子，按照多点连接方式，最多可连接31台变频器。

1．外围线路配置1.1数字量输入：端子FWD正向运行C板：Y4F板：JP10.4端子REV反向运行C板：Y5F板：JP10.5端子X1E01=0多段速频率选择SS1F板：JP10.7端子X2E02=1多段速频率选择SS2F板：JP10.8端子X3E03=2多段速频率选择SS4F板：JP10.9端子CM公共端C板：COM2F板：JP10.101.2数字量输出（继电器）：Y5C-Y5A变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路F板：JP2.1030A-30C变频器故障C板：X13F板：JP2.21.3模拟量输入：12-11（0～10V－0V）C板：V1-V0F板：JP6.3-JP6.22．一些重要参数说明：F01=1频率设定模拟量（电压型）F02=1运行操作外部信号（FWD/REV正反向运行）F07加速时间1O13S曲线1F08减速时间1O14S曲线2E10加减速时间3O15S曲线3bE11加减速时间4O16S曲线4E12加减速时间5O17S曲线5数字量可调节参数值E13加减速时间6O18S曲线6模拟量不用，都为0E14加减速时间7O19S曲线7E15加减速时间8O20S曲线8O21S曲线9O22S曲线10F03最高输出频率F04基本频率此四个参数值须根据电机铭牌设F05额定电压F06最高输出电压F17频率设定增益（模拟量）（模拟量）F18频率偏置F26载波频率15KHz一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）报预E33=1过负载预报按输出电流150%**E34:OL预报值额定电流E37过负载预报额定电流150%**C07爬行速度C08检修速度数字量可调节参数值C09单层速度模拟量不用，都为0C10双层速度C11多层速度C33模拟量输入滤波时间0.04速）P01电机极数P＝120f/N（f－电机额定频率；N－电机额定转一般情况，N>1000rpm，P＝4极N≤1000rpm，P＝6极设P02电机功率此两个参数值须根据电机铭牌P03电机额定电流P04电机空载电流初始值设为p04的40％，自整定后自动生成O01=1（闭环）；0（开环）O03编码器脉冲数（分频在P G卡上实现）O04速度环P常数（高速时）O05速度环I常数0.5O06速度检测滤波常数0.003O07速度环P常数切换频率15O08速度环P常数切换频率210O09速度环P常数（低速时）H03数据初始化（一般不用）说明3.特殊参数调试3.1H03数据初始化（一般不用）这个参数用法可参考第一章“3.1A1-03=0初始化”，与之用法类似。

富士G22变频器手册
富士变频器使用说明
1.外围线路配置
（1）数字量输入：
端子FWD正向运行C板：Y4F板：JP10.4
端子REV反向运行C板：Y5F板：JP10.5
端子X1E01=0多段速频率选择SS1F板：JP10.7
端子X2E02=1多段速频率选择SS2F板：JP10.8
端子X3E03=2多段速频率选择SS4F板：JP10.9
端子CM公共端C板：COM2F板：JP10.10
（2）数字量输出（继电器）：Y5C、Y5A变频器运行信号可编程E24=0
C板：串入抱闸接触器线圈回路F板：JP2.10
30A、30C变频器故障
C板：X13F板：JP2.2
（3）模拟量输入：
12-11（0至10V到0V）C板：V1、VOF板：JP6.3、JP6.2 2.些重要参数说明：
F01=1频率设定模拟量（电压型）；
F02=1运行操作外部信号（FWD或REV正反向运行）；
F07加速时间1013S曲线1F08减速时间1014S曲线2；
E10加减速时间3O15S曲线3；
bE11加减速时间4016S曲线4；
E12加减速时间5017S曲线5数字量可调节参数值；
E13加减速时间6018S曲线6模拟量不用，都为0；
E14加减速时间7019S曲线7E15加减速时间8O20S曲线8。

FUJI ELECTRIC技术资料FRENIC 5000VG5N升降机专用目录页号1.功能 (21—1功能表 (21—2功能说明 (9(1 速度设定 (9(2 加减速时间设定 (10(3 启动,停止功能 (10(4 转矩偏移功能 (16(5 停止模式下的移动距离的预测值表示 (192.加减速时间,移动时间的计算方法 (21VG5N操作面板使用说明FUJI VG5N变频器可以通过控制板上的LED+按键的键盘部分及操纵面板部分对系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。

熟悉键盘的功能与操作方法,是掌握调试FUJI VG5N变频器系统的前提,因此,建议调试之前仔细阅读本说明一、操作面板部分说明操纵面板的键盘,主要由LED数码管,LCD(液晶显示屏,按键三部分组成,其外形及功能区如图1所示:图1 操作面板示意图1、按键功能说明说明:操纵面板中,FWD/REV和JOG键无效。

STOP/RESET键的停机功能只有在自动调谐运行过程中和面板控制的普通运行时才有效,其余情况无效。

在任何运行方式或停机状态,变频器有故障时,都可以通过STOP/RESET键对故障进行复位。

2、指示灯说明键盘共有5个指示灯,其中3个用于组合单位显示。

这些指示灯在键盘各种状态下处于点亮、熄灭或闪烁状态,其功能及含义见表2-2:表2-2 面板指示说明运行指示灯:位于运行键正上方,该灯有点亮、熄灭两种状态。

在各种操作方式下,指示系统的运行状态。

该灯点亮则表明操纵面板处于运行或自动调谐状态。

方向指示灯:位于方向切换键正上方,该灯有点亮、熄灭、闪烁三种状态,在停机状态下,该灯闪烁,表明运行指令方向不确定;在运行状态下,该灯点亮则表明变频器接受上行运转命令,该灯熄灭则表明变频器接受下行运转命令。

单位指示灯:由三个指示灯组成,位于LED 数码管的右侧,其显示状态的不同组合分别对应六种单位,指示当前LED 数码管参数的单位,组合状态与单位对应关系见图2-1所示,按键可以切换LED 显示参数。
