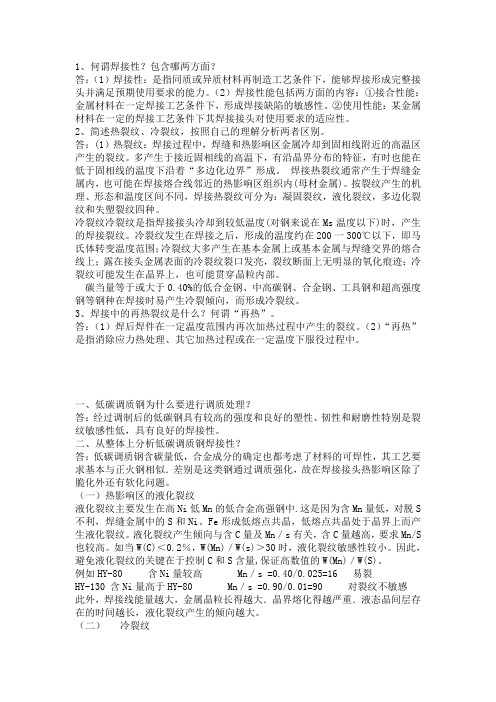

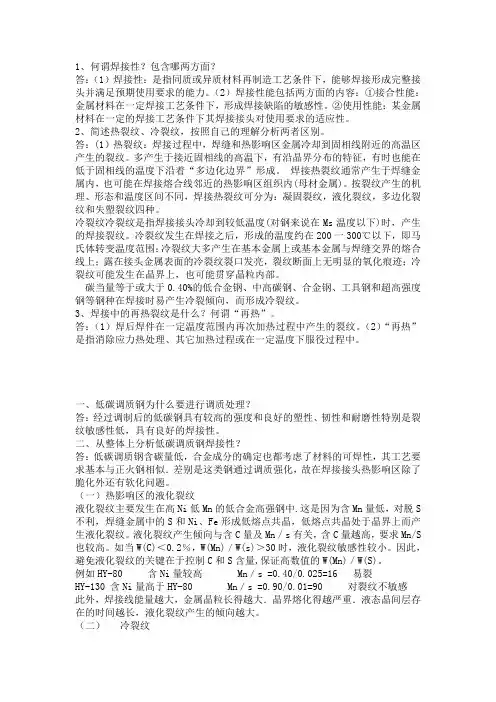

在焊接中什么是冷裂纹和热裂纹低碳钢焊接性分析：
（一）冷裂纹
碳当量：钢材和熔敷金属的碳含量增加大桥焊条，焊接性变差；硅锰含量增加，焊接性变差;CE值增加，产生冷裂纹倾向增大，焊接性变差淬硬倾向：淬硬组织或马氏体组织越多，其硬度越高，焊缝和热影响区硬度越高，焊接性差。冷却速度影响因素：（1）钢材厚度和接头几何形状，（2）焊接时母材的实际起始温度（3）焊接线能量大小。拘束度和氢。板厚增加，拘束度增加;焊接区被刚性固定，拘束度增加，提高氢致裂纹敏感性
钢材成分一定，淬硬组织比例越高，冷裂所需临界氢含量越低，所需拘束应力也就越低，冷裂倾向越大。组织氢含量一定时，拘束度越大，冷裂纹敏感性越大。
（二）热裂纹
在焊接SP过高的碳钢时，一方面：在焊接热影响区的晶界上聚集的低熔点SP化物，引起热影响区熔合线附近的液化裂纹;若板厚较大，沿不同偏析带分布的碳化物等，在T形等接头中引起层状撕裂。另一方面：当母材稀释率较高时，进入焊缝的SP也偏多，容易引起焊缝中热裂纹。中碳钢焊接大多需要预热和控制层间温度，以降低焊缝金属和热影响区冷却速度，抑制马氏体形成，提高接头塑性，减小残余应力。
合金结构钢种类：低合金钢，中合金钢，高合金钢。1强度用钢：热轧及正火钢，低碳调质钢，中碳调质钢。2专用钢：珠光体耐热钢，低温钢，低合金耐蚀钢热轧钢：把钢锭加热到1300度左右，经热轧成板材，然后空冷。正火钢：钢板轧制和冷却后，再加热到900度附近，然后在空气中冷却。调质钢：900度附近加热后放入淬火设备中水淬，后在600度左右回火处理。
控轧：采用控制钢板温度和轧制工艺得到高强度，高韧性钢的方法。热轧钢通常是铝镇静的细晶粒铁素体+珠光体组织。正火钢是在固溶强化基础上，加入合金元素在正火条件下通过沉淀强化和细化晶粒来提高强度和保证韧性的。热轧及正火钢焊接性分析：Q345（16Mn)裂纹脆化
1冷裂纹淬硬组织是引起冷裂纹的决定性因素。冷裂敏感性一般随强度提高而增加2热裂纹降低焊缝中碳含量和提高锰含量，解决了热裂纹问题。Si的有害作用也与促使S的偏析有关。再热裂纹采取提高
预热温度或憨厚立即后热来防止。4层状撕裂合理选择层状撕裂敏感性晓得刚才；改善接头形式；满足使用要求前提下选用强度级别较低的焊接材料以及采用预热及降氢等辅助措施。
5焊接热影响区性能变化。A过热区脆化原因1过大线能量，粗景区将因晶粒长大或出现魏氏组织而降低韧性；原因2焊接能量小，粗晶区中马氏体组织所占比例增大而降低韧性。B合金元素对HAZ 韧性的影响含Nb钢断裂韧度低。Ti提高铁素体显微硬度，降低冲击韧度。C焊接线能量影响采用较小线能量避免过热区脆化。
D热应变催化1发生于焊接过程中大桥焊丝，产生在熔合区及亚临界热影响区由固溶氮引起2在钢中加入足量的氮化物形成元素（AlVTi）降低热应变脆化倾向。3焊后退火处理大幅度恢复韧性
本文来自：https://www.doczj.com/doc/398095156.html,/shownews.asp?id=281
有时候我发现焊道会有裂纹，这是怎么产生的， 如何解决这问题？ 裂纹焊缝中原子结合遭到破坏,形成新的界面而产生的缝隙称为裂纹。 A、.裂纹的分类 根据裂纹尺寸大小,分为三类:(1)宏观裂纹:肉眼可见的裂纹。(2)微观裂纹:在显微镜下才能发现。(3)超显微裂纹:在高倍数显微镜下才能发现,一般指晶间裂纹和晶内裂纹。 从产生温度上看,裂纹分为两类: (1)热裂纹:产生于Ac3线附近的裂纹。一般是焊接完毕即出现,又称结晶裂纹。这种二裂纹主要发生在晶界,裂纹面上有氧化色彩,失去金属光泽。 (2)冷裂纹:指在焊毕冷至马氏体转变温度M3点以下产生的裂纹,一般是在焊后一段时间(几小时,几天甚至更长)才出现,故又称延迟裂纹。 按裂纹产生的原因分,又可把裂纹分为: (1)再热裂纹:接头冷却后再加热至500~700℃时产生的裂纹。再热裂纹产生于沉淀强化的材料(如含Cr、Mo、V、Ti、Nb的金属)的焊接热影响区内的粗晶区,一般从熔合线向热影响区的粗晶区发展,呈晶间开裂特征。 （2）层状撕裂主要是由于钢材在轧制过程中,将硫化物(MnS)、硅酸盐类等杂质夹在其中,形成各向异性。在焊接应力或外拘束应力的使用下,金属沿轧制方向的杂物开裂。 (3)应力腐蚀裂纹:在应力和腐蚀介质共同作用下产生的裂纹。除残余应力或拘束应力的因素外,应力腐蚀裂纹主要与焊缝组织组成及形态有关。 B、.裂纹的危害裂纹,尤其是冷裂纹,带来的危害是灾难性的。世界上的压力容器事故除极少数是由于设计不合理,选材不当的原因引起的以外,绝大部分是由于裂纹引起的脆性破坏。 C、.热裂纹(结晶裂纹) (1)结晶裂纹的形成机理热裂纹发生于焊缝金属凝固末期,敏感温度区大致在固相线附近的高温区,最常见的热裂纹是结晶裂纹,其生成原因是在焊缝金属凝固过程中,结晶偏析使杂质生成的低熔点共晶物富集于晶界,形成所谓"液态薄膜",在特定的敏感温度区(又称脆性温度区)间,其强度极小,由于焊缝凝固收缩而受到拉应力,最终开裂形成裂纹。结晶裂纹最常见的情况是沿焊缝中心长度方向开裂,为纵向裂纹,有时也发生在焊缝内部两个柱状晶之间,为横向裂纹。弧坑裂纹是另一种形态的,常见的热裂纹。 3 焊接缺陷及对策 热裂纹都是沿晶界开裂,通常发生在杂质较多的碳钢、低合金钢、奥氏体不锈钢等材料气焊缝中 (2)影响结晶裂纹的因素 a合金元素和杂质的影响碳元素以及硫、磷等杂质元素的增加,会扩大敏感温度区,使结晶裂纹的产生机会增多。 b.冷却速度的影响冷却速度增大,一是使结晶偏析加重,二是使结晶温度区间增大,两者都会增加结晶裂纹的出现机会； c.结晶应力与拘束应力的影响在脆性温度区内,金属的强度极低,焊接应力又使这飞部分金属受拉,当拉应力达到一定程度时,就会出现结晶裂纹。

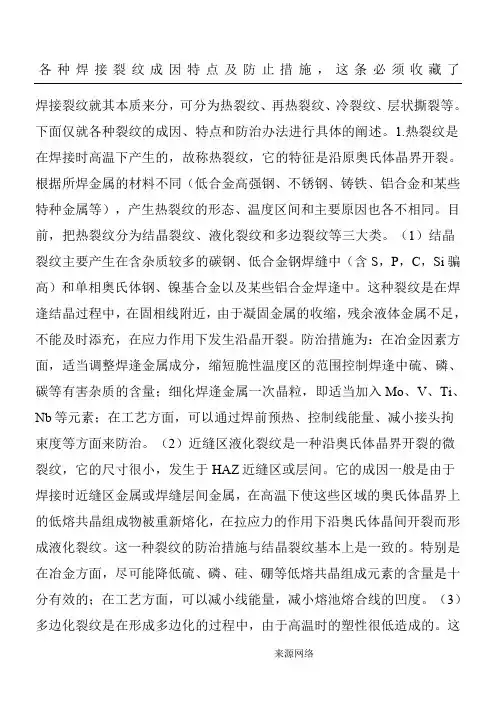

各种焊接裂纹成因特点及防止措施，这条必须收藏了 焊接裂纹就其本质来分，可分为热裂纹、再热裂纹、冷裂纹、层状撕裂等。下面仅就各种裂纹的成因、特点和防治办法进行具体的阐述。1.热裂纹是在焊接时高温下产生的，故称热裂纹，它的特征是沿原奥氏体晶界开裂。根据所焊金属的材料不同（低合金高强钢、不锈钢、铸铁、铝合金和某些特种金属等），产生热裂纹的形态、温度区间和主要原因也各不相同。目前，把热裂纹分为结晶裂纹、液化裂纹和多边裂纹等三大类。（1）结晶裂纹主要产生在含杂质较多的碳钢、低合金钢焊缝中（含S，P，C，Si骗高）和单相奥氏体钢、镍基合金以及某些铝合金焊逢中。这种裂纹是在焊逢结晶过程中，在固相线附近，由于凝固金属的收缩，残余液体金属不足，不能及时添充，在应力作用下发生沿晶开裂。防治措施为：在冶金因素方面，适当调整焊逢金属成分，缩短脆性温度区的范围控制焊逢中硫、磷、碳等有害杂质的含量；细化焊逢金属一次晶粒，即适当加入Mo、V、Ti、Nb等元素；在工艺方面，可以通过焊前预热、控制线能量、减小接头拘束度等方面来防治。（2）近缝区液化裂纹是一种沿奥氏体晶界开裂的微裂纹，它的尺寸很小，发生于HAZ近缝区或层间。它的成因一般是由于焊接时近缝区金属或焊缝层间金属，在高温下使这些区域的奥氏体晶界上的低熔共晶组成
