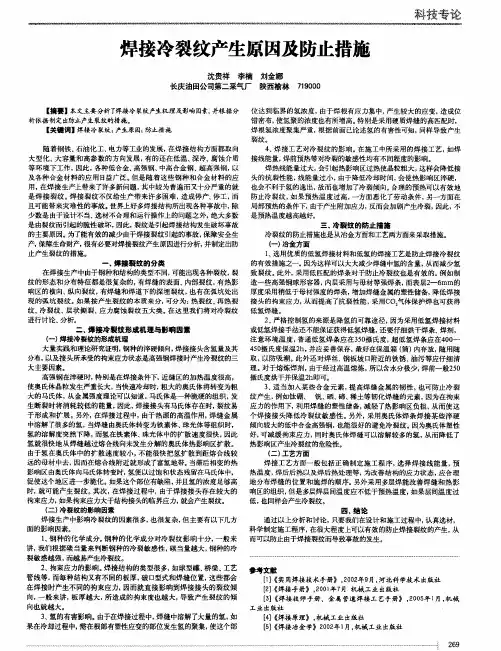

影响焊接冷裂纹的主要因素及其防治

焊接冷裂纹产生原因及防止措施1.原因：1.1材料的选择不当：焊接材料的化学成分不合适，或者材料含有较高的残留应力，容易导致冷裂纹的生成。

1.2焊接过程中的热输入不合适：焊接过程中产生的热量和焊接速度不合理，容易造成焊缝和母材之间的温度差异，从而导致冷裂纹的生成。

1.3焊接残余应力：焊接后，热量的收缩导致焊缝和母材之间的残余应力，这些应力容易导致冷裂纹的生成。

1.4接缝设计不合理：接缝的形状和尺寸设计不合理，例如锯齿形的接头，容易导致应力集中，增加冷裂纹的风险。

1.5焊接过程中的不合理操作：焊接过程中出现的不合理操作，例如焊接速度太快或太慢，焊接温度不稳定，都会增加冷裂纹的发生风险。

2.防止措施：2.1合理选择焊接材料：选择合适的焊接材料，确保化学成分符合要求，并且没有过高的残余应力。

2.2控制热输入：控制焊接过程中的热输入，一方面要保证足够的热能输入，使焊缝和母材温度均匀，另一方面要避免过高的热输入，以免造成过大的残余应力。

2.3使用预热和后热处理：对于容易产生冷裂纹的材料和结构，可以采用预热和后热处理的方法来减少焊接过程中的残余应力。

2.4设计合理的焊缝：在设计焊缝时，应尽量避免锯齿形的接头，可以采用圆弧形或其他形状，以减少应力集中。

2.5严格控制焊接过程参数：焊接过程中应严格控制焊接速度、焊接压力和焊接温度等参数，确保稳定和合理的焊接条件。

2.6检测和治理裂纹：焊接后应对焊缝进行严格的裂纹检测，如超声波检测、磁粉检测等，一旦发现裂纹，应及时采取治理措施，包括打磨、退火或重新焊接等。

2.7人员培训和操作规范：通过人员培训，提高焊接人员的技术水平和操作规范，减少不合理操作的发生，从而减少冷裂纹的产生。

总结起来，焊接冷裂纹的产生主要是由材料的选择不当、焊接过程中的热输入不合适、焊接残余应力、接缝设计不合理和焊接过程中的不合理操作等原因造成的。

为了防止焊接冷裂纹的产生，应选择合适的焊接材料、控制热输入、使用预热和后热处理、设计合理的焊缝、严格控制焊接过程参数、检测和治理裂纹，并加强人员培训和操作规范。

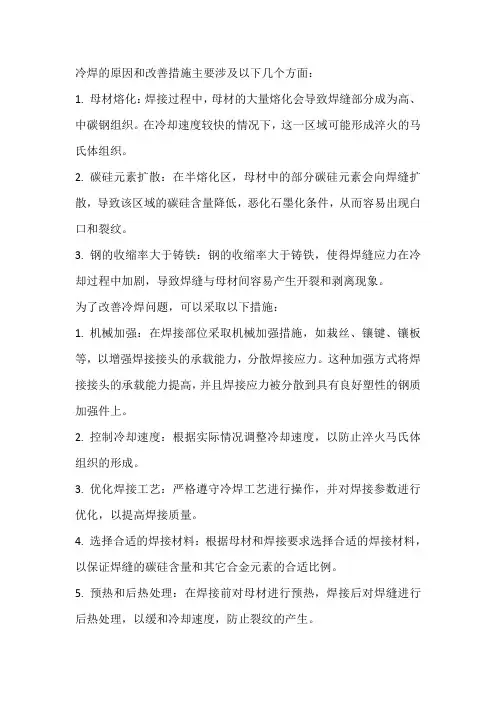

冷焊的原因和改善措施主要涉及以下几个方面：
1. 母材熔化：焊接过程中，母材的大量熔化会导致焊缝部分成为高、中碳钢组织。

在冷却速度较快的情况下，这一区域可能形成淬火的马氏体组织。

2. 碳硅元素扩散：在半熔化区，母材中的部分碳硅元素会向焊缝扩散，导致该区域的碳硅含量降低，恶化石墨化条件，从而容易出现白口和裂纹。

3. 钢的收缩率大于铸铁：钢的收缩率大于铸铁，使得焊缝应力在冷却过程中加剧，导致焊缝与母材间容易产生开裂和剥离现象。

为了改善冷焊问题，可以采取以下措施：
1. 机械加强：在焊接部位采取机械加强措施，如栽丝、镶键、镶板等，以增强焊接接头的承载能力，分散焊接应力。

这种加强方式将焊接接头的承载能力提高，并且焊接应力被分散到具有良好塑性的钢质加强件上。

2. 控制冷却速度：根据实际情况调整冷却速度，以防止淬火马氏体组织的形成。

3. 优化焊接工艺：严格遵守冷焊工艺进行操作，并对焊接参数进行优化，以提高焊接质量。

4. 选择合适的焊接材料：根据母材和焊接要求选择合适的焊接材料，以保证焊缝的碳硅含量和其它合金元素的合适比例。

5. 预热和后热处理：在焊接前对母材进行预热，焊接后对焊缝进行后热处理，以缓和冷却速度，防止裂纹的产生。

6. 提高操作技能：加强焊接操作人员的技能培训，提高其操作水平，以确保焊接质量。

这些措施旨在从多个方面改善冷焊问题，包括调整冷却速度、优化焊接工艺、选择合适的焊接材料、进行预热和后热处理等。

这些措施能够有效地降低冷焊现象的发生，提高焊接接头的质量和稳定性。

同时，采取适当的预防措施可以减少焊接过程中出现冷焊问题的可能性，提高工作效率和安全性。

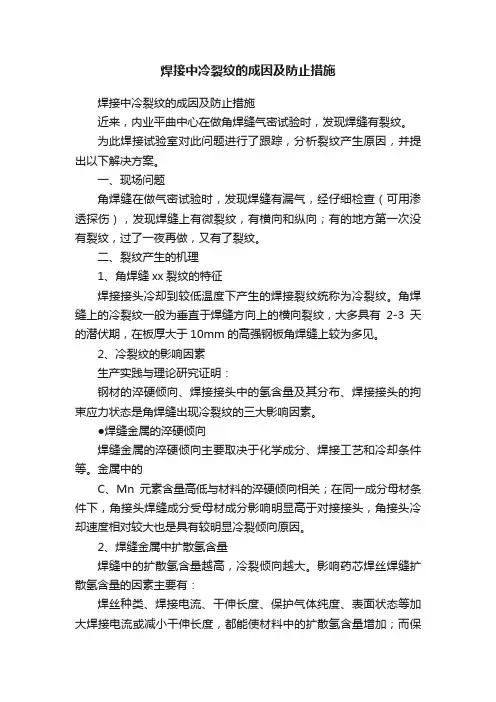

焊接中冷裂纹的成因及防止措施焊接中冷裂纹的成因及防止措施近来，内业平曲中心在做角焊缝气密试验时，发现焊缝有裂纹。

为此焊接试验室对此问题进行了跟踪，分析裂纹产生原因，并提出以下解决方案。

一、现场问题角焊缝在做气密试验时，发现焊缝有漏气，经仔细检查（可用渗透探伤），发现焊缝上有微裂纹，有横向和纵向；有的地方第一次没有裂纹，过了一夜再做，又有了裂纹。

二、裂纹产生的机理1、角焊缝xx裂纹的特征焊接接头冷却到较低温度下产生的焊接裂纹统称为冷裂纹。

角焊缝上的冷裂纹一般为垂直于焊缝方向上的横向裂纹，大多具有2-3天的潜伏期，在板厚大于10mm的高强钢板角焊缝上较为多见。

2、冷裂纹的影响因素生产实践与理论研究证明：钢材的淬硬倾向、焊接接头中的氢含量及其分布、焊接接头的拘束应力状态是角焊缝出现冷裂纹的三大影响因素。

●焊缝金属的淬硬倾向焊缝金属的淬硬倾向主要取决于化学成分、焊接工艺和冷却条件等。

金属中的C、Mn元素含量高低与材料的淬硬倾向相关；在同一成分母材条件下，角接头焊缝成分受母材成分影响明显高于对接接头，角接头冷却速度相对较大也是具有较明显冷裂倾向原因。

2、焊缝金属中扩散氢含量焊缝中的扩散氢含量越高，冷裂倾向越大。

影响药芯焊丝焊缝扩散氢含量的因素主要有：焊丝种类、焊接电流、干伸长度、保护气体纯度、表面状态等加大焊接电流或减小干伸长度，都能使材料中的扩散氢含量增加；而保护气体中水分含量也会影响焊缝中扩散氢的含量；除此之外，试样的表面状态也能对氢元素的含量造成影响，如带底漆板所测得的氢值明显高出不带底漆板。

三、现场操作1、电流有的达300以上，电流太大。

2、9mm焊缝现场一般焊两道，且焊接情况如图1、图2。

3、焊前清理工作不好：●焊缝有水，现场说是用空压气吹，而不是用火烘；●焊缝氧化渣清理不好4、焊缝边缘熔合不好。

根据以上裂纹产生的机理，以上操作存在问题。

四、角焊缝冷裂纹防止措施采用药芯焊丝焊接碳当量较高的高强船板时，角焊缝具有明显的冷裂纹倾向，冬季施工时应采取严格的工艺措施，防止焊缝冷裂纹。

焊接裂纹产生原因及防治背景焊接裂纹就其本质来分,可分为热裂纹、再热裂纹、冷裂纹、层状撕裂等。

下面仅就各种裂纹的成因、特点和防治办法进行具体的阐述。

1.热裂纹在焊接时高温下产生的,故称热裂纹,它的特征是沿原奥氏体晶界开裂。

根据所焊金属的材料不同(低合金高强钢、不锈钢、铸铁、铝合金和某些特种金属等),产生热裂纹的形态、温度区间和主要原因也各不相同。

目前,把热裂纹分为结晶裂纹、液化裂纹和多边裂纹等三大类。

1)结晶裂纹主要产生在含杂质较多的碳钢、低合金钢焊缝中(含S,P,C,Si缝偏高)和单相奥氏体钢、镍基合金以及某些铝合金焊缝中。

这种裂纹是在焊缝结晶过程中,在固相线附近,由于凝固金属的收缩,残余液体金属不足,不能及时添充,在应力作用下发生沿晶开裂。

防治措施:在冶金因素方面,适当调整焊缝金属成分,缩短脆性温度区的范围控制焊缝中硫、磷、碳等有害杂质的含量;细化焊缝金属一次晶粒,即适当加入Mo、V、Ti、Nb等元素;在工艺方面,可以通过焊前预热、控制线能量、减小接头拘束度等方面来防治。

2)近缝区液化裂纹是一种沿奥氏体晶界开裂的微裂纹,它的尺寸很小,发生于HAZ近缝区或层间。

它的成因一般是由于焊接时近缝区金属或焊缝层间金属,在高温下使这些区域的奥氏体晶界上的低熔共晶组成物被重新熔化,在拉应力的作用下沿奥氏体晶间开裂而形成液化裂纹。

这一种裂纹的防治措施与结晶裂纹基本上是一致的。

特别是在冶金方面,尽可能降低硫、磷、硅、硼等低熔共晶组成元素的含量是十分有效的;在工艺方面,可以减小线能量,减小熔池熔合线的凹度。

3)多边化裂纹是在形成多边化的过程中,由于高温时的塑性很低造成的。

这种裂纹并不常见,其防治措施可以向焊缝中加入提高多边化激化能的元素如Mo、W、Ti等。

2、再热裂纹通常发生于某些含有沉淀强化元素的钢种和高温合金(包括低合金高强钢、珠光体耐热钢、沉淀强化高温合金,以及某些奥氏体不锈钢),他们焊后并未发现裂纹,而是在热处理过程中产生了裂纹。

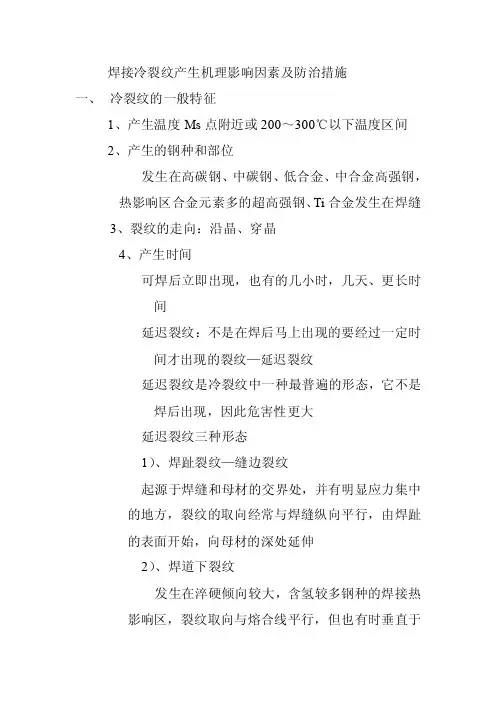

焊接冷裂纹产生机理影响因素及防治措施一、冷裂纹的一般特征1、产生温度Ms点附近或200～300℃以下温度区间2、产生的钢种和部位发生在高碳钢、中碳钢、低合金、中合金高强钢，热影响区合金元素多的超高强钢、Ti合金发生在焊缝3、裂纹的走向：沿晶、穿晶4、产生时间可焊后立即出现，也有的几小时，几天、更长时间延迟裂纹：不是在焊后马上出现的要经过一定时间才出现的裂纹—延迟裂纹延迟裂纹是冷裂纹中一种最普遍的形态，它不是焊后出现，因此危害性更大延迟裂纹三种形态1）、焊趾裂纹—缝边裂纹起源于焊缝和母材的交界处，并有明显应力集中的地方，裂纹的取向经常与焊缝纵向平行，由焊趾的表面开始，向母材的深处延伸2）、焊道下裂纹发生在淬硬倾向较大，含氢较多钢种的焊接热影响区，裂纹取向与熔合线平行，但也有时垂直于熔合线3）、根部裂纹起源于应力集中的焊缝根部，可能发生在焊接热影响区，也可能发生在焊缝（含氢量高，预热不足）二、延迟裂纹的机理高强钢焊接时产生延迟裂纹的原因主要是：钢种的淬硬倾向；焊接接头的含氢量及其分布，焊接接头的拘束应力。

延迟裂纹的开裂过程存在这两个不同的过程，即裂纹的起源和裂纹的扩展，扩展到一定情况下，发生断裂，我们只从宏观的角度阐述一下产生延迟裂纹的三要素。

1、钢种的淬硬倾向焊接接头的淬硬倾向主要决定于钢种的化学成分，其次是焊接工艺，结构板厚及冷却条件。

钢种淬硬倾向越大，越容易产生裂纹，其原因为1）、形成脆硬的马氏体i)、马氏体的形状条状马氏体：低碳马氏体，含碳量小于0.3%C，呈条状Ms点较高，在转变后起到自行回火作用，因此有一定韧性如低碳钢、低碳合金钢片状马氏体：含碳量高时，形成片状马氏体，片内存着平行状的孪晶，亦称孪晶马氏体，硬度高，组织脆对裂纹敏感ii)、组织对冷裂纹的敏感倾向F 、P →→F B 条状M 上贝氏体→粒状B →M+A →孪晶马氏体，可知孪晶马氏体对裂纹最敏感iii)、利用SH —CCT 图评定钢种对冷裂纹的敏感性，有试验结果看出，如果熔合区焊后800～500℃冷却时小于'f C 就会出现裂纹，也就是说可以利用出现铁素体的临界冷却时间'f C 来作为焊接接头裂纹倾向的判据 t 800～500℃<'f C 开裂 t 800～500℃>'f C 不裂 2)、淬硬产生晶格的缺陷材料在淬硬后，会产生较多的晶格缺陷，淬火后出现的晶格缺陷主要是空位位错，相变应力的作用下产生较多的位错，在焊接应力作用下，空位与位错发生移动聚集，当达到一定浓度时，产生裂纹源，硬度扩展成为裂纹。

焊接裂纹产生原因及防治措施焊接裂纹是指在焊接过程中，焊缝或焊接接头出现的裂纹现象。

焊接裂纹的产生原因有很多，主要包括材料选择不当、焊接工艺参数不合理、应力集中、焊接变形等因素。

为了防止焊接裂纹的产生，需采取相应的防治措施。

一、材料选择不当是造成焊接裂纹的主要原因之一。

不同材料的热膨胀系数、熔点和强度等性质差异较大，若选择不当，会导致焊接时产生较大的残余应力，从而引发焊接裂纹。

因此，在焊接前应对材料进行仔细选择，确保焊接材料的相容性和相似性。

二、焊接工艺参数不合理也是引起焊接裂纹的重要原因。

焊接过程中，焊接电流、电压、速度等参数的选择不当，容易造成焊接热输入过大或过小，从而导致焊接裂纹的产生。

因此，需要根据焊接材料的厚度、形状和焊接位置等因素，合理调整焊接工艺参数，以减少焊接残余应力的产生。

三、应力集中也是焊接裂纹的重要原因之一。

焊接过程中，由于材料的热膨胀和收缩不均匀，会导致焊接接头处应力集中，从而造成焊接裂纹的产生。

为了减少应力集中，可以采取适当的预热和后热处理措施，使焊接接头的温度均匀分布，减少残余应力的产生。

四、焊接变形也是引起焊接裂纹的常见原因。

焊接过程中，由于热膨胀和收缩的影响，焊接接头会发生一定的变形，如果变形过大，就会产生焊接裂纹。

为了控制焊接变形，可以采用适当的夹具和焊接顺序，使焊接接头得到良好的约束，减少变形的发生。

为了预防焊接裂纹的产生，可以采取以下防治措施：1.合理选择焊接材料，确保材料具有相似的熔点和热膨胀系数，减少焊接时的残余应力。

2.合理调整焊接工艺参数，根据焊接材料的特性和焊接位置，确定合适的焊接电流、电压和速度等参数，以减少焊接热输入和残余应力。

3.采取适当的预热和后热处理措施，使焊接接头的温度均匀分布，减少应力集中和残余应力的产生。

4.采用适当的夹具和焊接顺序，控制焊接变形，减少焊接裂纹的发生。

5.进行焊接前的材料表面处理，确保焊接接头的清洁度和表面质量，减少焊接缺陷的产生。

焊接冷裂纹与热裂纹的形成及防治措施下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言焊接是金属加工中常用的连接方法之一，但在焊接过程中常常会出现冷裂纹和热裂纹，给焊接质量带来不利影响。

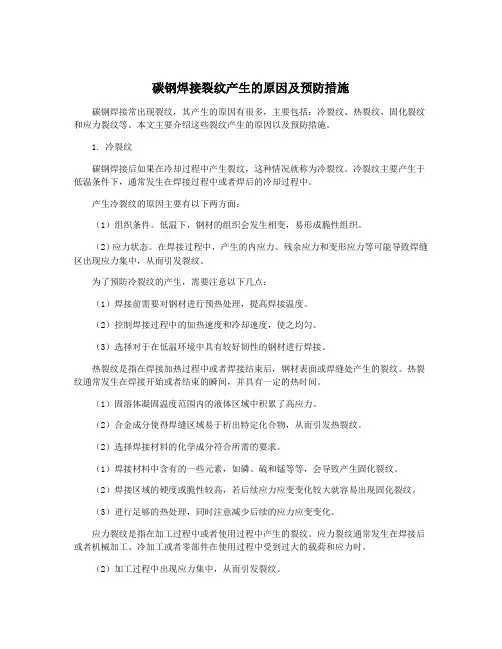

碳钢焊接裂纹产生的原因及预防措施碳钢焊接常出现裂纹，其产生的原因有很多，主要包括：冷裂纹、热裂纹、固化裂纹和应力裂纹等。

本文主要介绍这些裂纹产生的原因以及预防措施。

1. 冷裂纹碳钢焊接后如果在冷却过程中产生裂纹，这种情况就称为冷裂纹。

冷裂纹主要产生于低温条件下，通常发生在焊接过程中或者焊后的冷却过程中。

产生冷裂纹的原因主要有以下两方面：（1）组织条件。

低温下，钢材的组织会发生相变，易形成脆性组织。

（2）应力状态。

在焊接过程中，产生的内应力、残余应力和变形应力等可能导致焊缝区出现应力集中，从而引发裂纹。

为了预防冷裂纹的产生，需要注意以下几点：（1）焊接前需要对钢材进行预热处理，提高焊接温度。

（2）控制焊接过程中的加热速度和冷却速度，使之均匀。

（3）选择对于在低温环境中具有较好韧性的钢材进行焊接。

热裂纹是指在焊接加热过程中或者焊接结束后，钢材表面或焊缝处产生的裂纹。

热裂纹通常发生在焊接开始或者结束的瞬间，并具有一定的热时间。

（1）固溶体凝固温度范围内的液体区域中积累了高应力。

（2）合金成分使得焊缝区域易于析出特定化合物，从而引发热裂纹。

（2）选择焊接材料的化学成分符合所需的要求。

（1）焊接材料中含有的一些元素，如磷、硫和锰等等，会导致产生固化裂纹。

（2）焊接区域的硬度或脆性较高，若后续应力应变变化较大就容易出现固化裂纹。

（3）进行足够的热处理，同时注意减少后续的应力应变变化。

应力裂纹是指在加工过程中或者使用过程中产生的裂纹。

应力裂纹通常发生在焊接后或者机械加工、冷加工或者零部件在使用过程中受到过大的载荷和应力时。

（2）加工过程中出现应力集中，从而引发裂纹。

（3）在零部件使用过程中，负载过大，应力过大，从而引发裂纹。

（1）控制加工过程中应力的大小，注意减少应力的影响。

（2）对于连接件，应该选择适当的焊接方式，从而避免应力的集中。

（3）在零部件使用前进行充分测试，确保零部件能够承受相关的加载。

综上所述，针对碳钢焊接中出现的裂纹，需要针对不同的裂纹类型采取相应的措施，从而实现有效的预防和治疗。

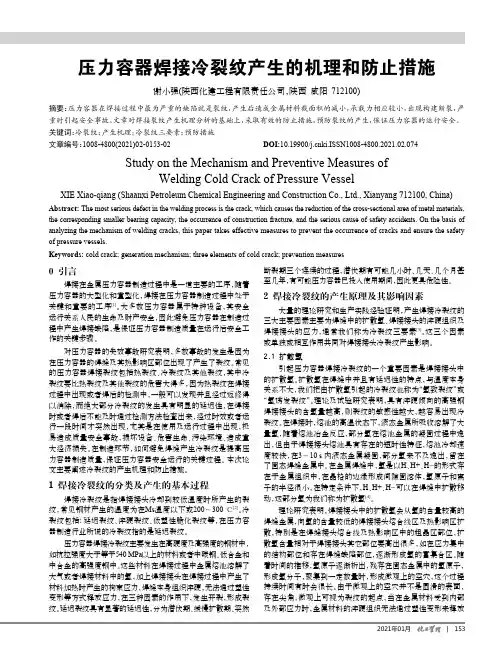

断裂期三个连续的过程，潜伏期有可能几小时、几天、几个月甚至几年，有可能压力容器已投入使用期间，因此更具危险性。

2 焊接冷裂纹的产生原理及其影响因素大量的理论研究和生产实践经验证明，产生焊接冷裂纹的三大主要因素主要为焊缝中的扩散氢、焊接接头的淬硬组织及焊接接头的应力，通常我们称为冷裂纹三要素[3]。

这三个因素或单独或相互作用共同对焊接接头冷裂纹产生影响。

2.1 扩散氢引起压力容器焊接冷裂纹的一个重要因素是焊接接头中的扩散氢。

扩散氢在焊缝中并且有延迟性的特点，与温度本身关系不大，我们把由扩散氢引起的冷裂纹也称为“氢致裂纹”或“氢诱发裂纹”。

理论及试验研究表明，具有淬硬倾向的高强钢焊接接头的含氢量越高，则裂纹的敏感性越大，越容易出现冷裂纹。

在焊接时，熔池的高温状态下，液态金属所吸收溶解了大量氢，随着熔池冶金反应，部分氢在熔池金属的凝固过程中逸出，但由于焊接接头熔池具有存在的短时性特征，熔池冷却速度较快，在3～10 s 内液态金属凝固，部分氢来不及逸出，留在了固态焊缝金属中。

在金属焊缝中，氢是以H 、H+、H -的形式存在于金属组织中，在晶格的边缘形成间隙固溶体，氢原子和离子的半径很小，在特定条件下，H 、H+、H -可以在焊缝中扩散移动，这部分氢为我们称为扩散氢[4]。

理论研究表明，焊接接头中的扩散氢会从氢的含量较高的焊缝金属，向氢的含量较低的焊接接头熔合线区及热影响区扩散，特别是在焊缝接头熔合线及热影响区中的粗晶区部位，扩散氢含量相对于焊接接头其它部位要高出很多，如在应力集中的结构部位和存在焊缝缺陷部位，逐渐形成氢的富集合区。

随着时间的推移，氢原子逐渐析出，残存在固态金属中的氢原子，形成氢分子，聚集到一定数量时，形成微观上的空穴，这个过程持续时间有时会很长。

由于微观上的空穴并不是圆滑的表面，存在尖角，微观上可视为裂纹的起点，当在金属材料受到内部及外部应力时，金属材料的淬硬组织无法通过塑性变形来释放0 引言焊接在金属压力容器制造过程中是一道主要的工序，随着压力容器的大型化和重型化，焊接在压力容器制造过程中处于关键和重要的工序[1]。

焊接冷裂纹成因一、引言焊接冷裂纹是一种常见的焊接缺陷，主要发生在焊接完成后的冷却过程中。

它会导致焊接件在使用过程中出现裂纹，并对焊接件的强度和可靠性产生负面影响。

本文将探讨焊接冷裂纹的成因，以期提高焊接过程中的质量控制和缺陷预防能力。

二、焊接冷裂纹的基本概念焊接冷裂纹是指在焊接过程中，焊缝和热影响区在冷却过程中产生的裂纹。

它通常发生在高热应力和残余应力的作用下，并与材料本身的力学性能，焊接工艺参数，以及环境因素密切相关。

三、焊接冷裂纹的成因3.1 材料选择材料的选择是焊接冷裂纹发生的重要因素之一。

不同材料的热膨胀系数差异大，而焊接过程中，高温下的膨胀会产生应力。

如果材料的热膨胀系数不匹配，就容易导致焊接区域的应力集中，从而引发冷裂纹的发生。

3.2 焊接参数焊接参数的选择也是影响焊接冷裂纹的重要因素之一。

焊接过程中，焊接电流、焊接速度、预热温度等参数的不合理选择，都可能导致焊接区域内产生较大的残余应力。

残余应力的存在会使焊接件在冷却后发生变形和应力集中，从而引发冷裂纹的形成。

3.3 焊接过程焊接过程中的一些因素也会对冷裂纹的形成产生影响。

例如，焊接过程中的间歇冷却，温度冷降过快都会导致焊接区域内的应力集中，进而导致冷裂纹的发生。

此外，焊接过程中的气氛条件，如氧气含量过高，也会对冷裂纹形成起到促进作用。

3.4 环境条件环境条件对冷裂纹的形成同样具有重要影响。

焊接完成后，如果焊接件受到较低温度的环境影响，将会产生残余应力和冷却应力，进而引发冷裂纹的出现。

此外，一些特殊的环境，如腐蚀介质的作用、高温环境的影响等，都可能加剧冷裂纹形成的风险。

四、焊接冷裂纹的预防措施针对焊接冷裂纹发生的成因，可以采取以下预防措施来降低焊接冷裂纹的风险。

4.1 合理选择材料在焊接过程中，要合理选择材料，尽量控制不同材料的热膨胀系数差异。

优先选择具有较小热膨胀系数差异的材料，以降低残余应力的产生。

4.2 优化焊接参数通过合理优化焊接参数，控制焊接过程中的热输入和冷却过程，以减少残余应力的产生。

焊接裂纹形成的原因及防止措施焊接裂纹是在焊接应力及其它致脆因素共同作用下，材料的原子结合遭到破坏，形成新界面而产生的缝隙。

它具有尖锐的缺口和长宽比大的特征，易引起较高的应力集中，而且有延伸和扩展的趋势，所以，也是最危险的焊接缺陷。

裂纹常有热裂纹、冷裂纹以及再热裂纹（消除应力处理裂纹）。

一、热裂纹形成及防止常见的热裂纹有两种：结晶裂纹、液化裂纹。

结晶裂纹是焊接熔池初次结晶过程中形成的裂纹，是焊缝金属沿初次结晶晶界的开裂。

而液化裂纹是紧靠熔合线的母材晶界被局部重熔，在收缩力的作用下而产生的裂纹。

结晶裂纹产生的原因：焊接时，熔池在电弧热的作用下，被加热到相当高的温度，而受热膨胀，而母材却不能自由收缩，于是高温的熔池受到一定的压力。

当熔池开始冷却时，就以半融化的母材为晶核开始处结晶。

最先结晶的是纯度较高的的合金。

最后凝固的是低熔点共晶体。

低熔点共晶物的多少取决于焊缝金属中C、S、L等元素的含量。

当含量较少时，不足以在初生晶粒间形成连续的液态膜。

焊接熔池的冷却速度极快，低熔点共晶物几乎与初析相同时完成结晶。

因此连续冷却的金属熔池虽然受到收缩应力的作用也不至于产生晶间裂纹。

当低熔点共晶体量较多时，情况就不同了，初次结晶的偏析程度较大，并在初次结晶的晶体之间形成晶间液膜，当熔池冷却收缩时，被液膜分割的晶体边界就会被拉开就形成了裂纹。

这是主要原因，另有两个其它原因：一是焊缝金属所经受的应变增加速度大于低熔点共晶物凝固的速度；另外，初生晶体的张大方向和残留低熔共晶体的相对位置的影响。

可见，关键的措施就是：1、应严格控制焊缝金属中C、S、P和其它易形成低熔点共晶体的合金成分的含量，这些元素和杂质的含量越低，焊缝金属的抗裂纹能力越大。

当焊缝中C>0.15%,S>0.04%就可能有裂纹出现，如果母材中含碳量很高，就要控制焊接材料的成分，以使混合后的碳含量降下来。

2、改变焊缝横截面的形状也就改变了焊接熔池的结晶方向，使之有利于将低熔点共晶体推向不易产生裂纹的位置。

钢结构焊接裂纹的原因及防治措施钢结构是现代建筑中常见的结构形式之一，它具有重量轻、强度高、施工速度快等优点，因此被广泛应用于各类建筑工程中。

然而，在钢结构的制造和施工过程中，焊接裂纹往往成为一个常见的质量问题。

本文将探讨钢结构焊接裂纹的形成原因，并提出相应的防治措施。

一、焊接裂纹的形成原因1.1 材料问题钢材的组织结构和化学成分不合理是导致焊接裂纹的主要原因之一。

当钢材中含有含碳、硫、磷等含量超过规定标准的元素时，焊接时易产生高硬度和脆性物质，从而引发裂纹的形成。

1.2 焊接参数不当焊接过程中，焊接电流、焊接速度、焊接温度等焊接参数的选择不当，都可能导致焊接裂纹的生成。

例如，焊接电流过大会导致材料过热，从而在焊接接头中产生裂纹。

1.3 体积收缩差异钢材在焊接过程中会受到热量的影响而发生热胀冷缩，而焊接接头中的同时发生焊接金属的热收缩和焊接基体的冷缩，而两者之间的体积收缩差异可能引起焊接裂纹的形成。

1.4 焊接应力焊接过程中，焊接热量引入工件，产生应力集中，而大的应力集中可能导致焊接裂纹的生成。

特别是当焊接接头应力集中点的应力超过材料的承载极限时，裂纹便会发生。

二、焊接裂纹的防治措施2.1 材料严格控制在钢结构的制造和施工过程中，应严格控制材料的质量。

选用质量合格、符合要求的钢材，特别是控制其中的碳含量、硫含量、磷含量等关键成分的含量。

2.2 合理选择焊接参数在焊接过程中，应根据具体的钢材和焊接需求，合理选择焊接参数。

通过调整焊接电流、焊接速度、焊接温度等参数，确保焊接接头的均匀加热，避免产生过度应力。

2.3 预热和后续热处理对于较大尺寸、厚度较大的焊接接头，应进行预热处理。

通过预热可以减少焊接接头的冷缩和应力积聚，从而减少焊接裂纹的产生。

同时，在焊接完成后，可采取适当的后续热处理，通过热处理来消除残余应力。

2.4 控制焊接应力在焊接过程中，应合理控制焊接应力。

可以通过选用合适的焊接顺序、采用适当的焊接顺序交替焊接等方法，来减少焊接接头中的应力集中，降低焊接裂纹的风险。

焊接裂纹产生原因及防治措施焊接裂纹是焊接过程中常见的缺陷之一，它会降低焊接接头的强度和密封性，严重影响焊接质量。

本文将从焊接裂纹产生的原因和防治措施两个方面进行探讨。

一、焊接裂纹产生的原因1. 焊接应力过大：焊接过程中，由于材料的热膨胀和收缩，会产生焊接应力。

如果应力过大，就容易引起焊接裂纹的产生。

2. 材料的选择不当：焊接材料的选择不当，例如选择了冷脆性较大的材料，容易在焊接过程中产生裂纹。

3. 焊接参数设置不合理：焊接参数的设置是影响焊接质量的关键因素之一。

如果焊接电流过大或过小，焊接速度过快或过慢，都会导致焊接裂纹的产生。

4. 焊接时的工艺操作不当：焊接操作不规范也是焊接裂纹产生的原因之一。

例如焊接时没有进行预热、焊接过程中没有使用适当的焊接顺序等。

5. 焊接材料的质量问题：如果焊接材料本身存在缺陷，例如含有太多的杂质或气孔，也容易导致焊接裂纹的产生。

二、焊接裂纹的防治措施1. 合理控制焊接应力：通过合理的焊接参数设置和焊接顺序安排，可以减小焊接应力的产生。

此外，还可以采用局部预热、焊后热处理等方法来降低焊接应力。

2. 选择合适的焊接材料：在进行焊接工艺设计时，应根据具体情况选择合适的焊接材料，避免选择冷脆性较大的材料。

此外，还要确保焊接材料的质量，避免使用存在缺陷的材料。

3. 合理设置焊接参数：在进行焊接操作时，要根据具体情况合理设置焊接参数，如焊接电流、焊接速度等。

可以通过试验和经验总结来确定最佳的焊接参数。

4. 规范焊接操作：进行焊接操作时，要严格按照焊接工艺要求进行操作，如预热、焊接顺序等。

同时，要保证焊接设备的正常运行和维护，避免因设备故障导致焊接裂纹的产生。

5. 加强焊后检测和质量控制：焊接完成后，要进行全面的焊后检测，发现裂纹及时进行修复。

同时，要加强质量控制，确保焊接质量符合要求。

焊接裂纹的产生原因较为复杂，涉及材料、焊接参数、工艺操作等多个方面。

为了防止焊接裂纹的产生，需要从多个方面进行控制和改进，提高焊接质量。

焊接裂纹产生原因及防治焊接裂纹是在焊接过程中或焊接完成后在焊缝或母材中产生的开裂缺陷。

焊接裂纹的产生原因多种多样，主要包括以下几个方面：1.焊接过程中的温度应力：焊接时，因为焊接区域发生了局部加热和冷却，导致焊接接头中的温度差异，从而造成了焊接区域的应力。

如果这种应力超过了焊接材料的强度极限，就会产生裂纹。

2.冶金因素：焊接过程中，由于温度升高，焊接材料和母材之间发生相互作用，形成了互溶区。

如果溶液比较富含低熔点的物质，就会导致物质从高温区流向低温区，从而增大了焊接接头的收缩量，引起裂纹。

3.废气、含氧量过高：当焊接环境中的氧气含量过高时，焊接时会发生氧化反应，在焊接接头中产生大量的氧化物，增大了焊接接头的收缩量，从而导致了裂纹的产生。

4.焊接过程中的振动：焊接过程中的振动会使焊接接头中的晶粒发生变化，从而影响了焊接材料的性能，使其发生了裂纹。

针对焊接裂纹的防治措施主要包括以下几个方面：1.提高焊接工艺：合理选择焊接工艺参数，如焊接电流、焊接电压和焊接速度等，以控制焊接过程中的温度和应力。

2.控制焊接过程中的温度升降速度：控制焊接过程中的升温速度和冷却速度，以避免焊接接头产生过大的应力。

3.控制焊接环境：减少焊接环境中的含氧量，避免产生氧化反应和氧化物。

4.优化焊接材料：合理选择焊接材料，根据焊接接头的要求选择合适的材料，以提高焊接接头的性能。

5.加强材料的前处理：在焊接前进行必要的预处理工作，如去污、除锈、磷化等，以提高焊接接头的质量。

综上所述，焊接裂纹的产生原因多种多样，需要综合考虑多个方面的因素来进行防治。

通过合理选择焊接工艺参数、控制焊接过程中的温度和应力、控制焊接环境、优化焊接材料以及加强材料的前处理等措施，可以有效预防和防治焊接裂纹的产生，提高焊接接头的质量。

焊缝裂纹产生的原因和解决方法焊缝裂纹是焊接过程中常见的一种质量问题，主要是由于焊接应力和热应力引起的。

本文将从焊缝裂纹的原因和解决方法两个方面进行详细介绍。

焊缝裂纹产生的原因主要有以下几点：1. 焊接应力：焊接过程中，由于金属受热膨胀和冷却收缩，会产生应力。

如果焊接接头的应力超过了材料的强度极限，就会导致焊缝裂纹的产生。

2. 焊接材料的选择：焊接材料的选择直接影响着焊缝的质量。

如果选择的材料与基材的化学成分和物理性能不匹配，就会导致焊缝裂纹的产生。

3. 焊接工艺不当：焊接工艺参数的选择不合理，如焊接电流、电压、焊接速度等控制不当，都会导致焊缝裂纹的产生。

4. 焊接过程中的杂质：焊接过程中，如果焊缝中存在杂质、氧化物等，会导致焊缝的质量下降，从而容易产生裂纹。

针对焊缝裂纹产生的原因，可以采取以下解决方法：1. 控制焊接应力：通过合理的焊接工艺参数和焊接顺序，减小焊接接头的应力集中。

可以采用预热、中间退火等措施，使应力得到释放，从而减少焊缝裂纹的产生。

2. 选择合适的焊接材料：在焊接材料的选择上，应根据基材的化学成分和物理性能要求，选择与之相匹配的焊接材料。

同时，还要注意焊接材料的纯净度和含杂质的情况，以避免焊缝裂纹的产生。

3. 控制焊接工艺参数：合理选择焊接电流、电压、焊接速度等参数，保证焊接过程中的热输入和冷却速度合理。

同时，还应注意焊接过程中的保护气体和焊接速度的控制，以避免焊缝裂纹的产生。

4. 清除焊接过程中的杂质：焊接过程中要注意清除焊缝中的杂质、氧化物等，保证焊缝的质量。

可以采用机械清理、化学清洗等方法，使焊接接头表面清洁，减少焊缝裂纹的产生。

焊缝裂纹的产生主要是由于焊接应力和热应力引起的。

为了解决焊缝裂纹问题，需要从控制焊接应力、选择合适的焊接材料、控制焊接工艺参数和清除焊接过程中的杂质等方面入手。

只有采取有效的措施，才能有效预防和解决焊缝裂纹问题，提高焊接质量。

焊接裂纹成因分析及其防治措施焊接裂纹是在焊接过程中产生的裂纹，其成因复杂多样。

本文将对焊接裂纹的成因进行分析，并提出相应的防治措施。

焊接裂纹的成因可以归结为以下几点：1.焊接材料问题：焊接材料的组织结构和成分不合理，或者含有一定的夹杂物和缺陷，容易引起裂纹的产生。

此外，焊接材料的降温速度过快，也容易导致裂纹的形成。

2.焊接过程问题：焊接过程中，焊接参数的选择不当，如电流、电压、焊接速度等方面的控制不准确，就会导致焊接裂纹的产生。

此外，焊接过程中产生的应力集中也是裂纹产生的重要原因。

3.焊接装置问题：焊接装置的刚性不够好，容易造成焊接变形，从而引起裂纹的产生。

针对上述原因，我们可以采取以下的防治措施：1.选择合适的焊接材料：在焊接之前，应对焊接材料进行严格的检测和评估，确保其成分和组织结构符合要求。

如果发现材料存在问题，应及时更换。

2.控制焊接参数：在焊接过程中，应根据具体情况选择合适的焊接参数，确保电流、电压、焊接速度等的准确控制。

同时，要注意焊接的降温速度，避免过快引起裂纹形成。

3.减少应力集中：在焊接过程中，应通过合适的焊接顺序和方法，尽量减少焊接产生的应力集中。

另外，可以使用适当的焊接辅助材料，如焊接夹具、预应力装置等，来缓解焊接过程中的应力。

4.加强装置刚性：焊接装置应具备足够的刚性和稳定性，避免焊接过程中产生的振动和位移，从而减少焊接变形，并防止裂纹的出现。

总结起来，要防止焊接裂纹的发生，需要从焊接材料、焊接过程和焊接装置三个方面进行综合考虑和控制。

只有合理选择材料、准确控制焊接参数、减少应力集中和加强装置刚性，才能够有效防止焊接裂纹的产生。
