音量控制器配置方案

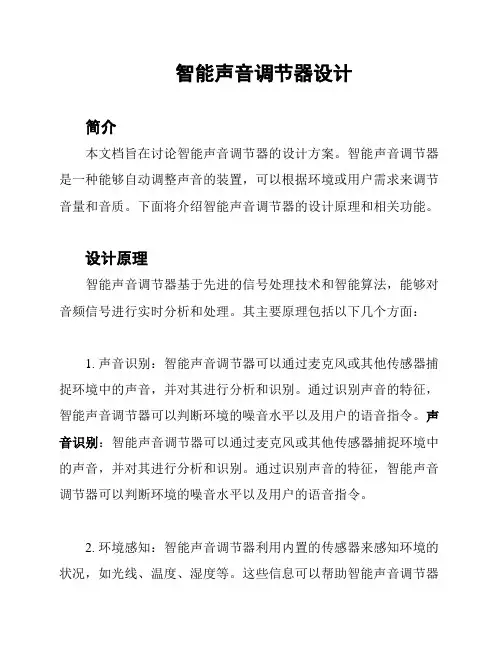

智能声音调节器设计简介本文档旨在讨论智能声音调节器的设计方案。

智能声音调节器是一种能够自动调整声音的装置，可以根据环境或用户需求来调节音量和音质。

下面将介绍智能声音调节器的设计原理和相关功能。

设计原理智能声音调节器基于先进的信号处理技术和智能算法，能够对音频信号进行实时分析和处理。

其主要原理包括以下几个方面：1. 声音识别：智能声音调节器可以通过麦克风或其他传感器捕捉环境中的声音，并对其进行分析和识别。

通过识别声音的特征，智能声音调节器可以判断环境的噪音水平以及用户的语音指令。

声音识别：智能声音调节器可以通过麦克风或其他传感器捕捉环境中的声音，并对其进行分析和识别。

通过识别声音的特征，智能声音调节器可以判断环境的噪音水平以及用户的语音指令。

2. 环境感知：智能声音调节器利用内置的传感器来感知环境的状况，如光线、温度、湿度等。

这些信息可以帮助智能声音调节器更好地适应环境，并做出相应的声音调整。

环境感知：智能声音调节器利用内置的传感器来感知环境的状况，如光线、温度、湿度等。

这些信息可以帮助智能声音调节器更好地适应环境，并做出相应的声音调整。

3. 用户需求分析：智能声音调节器可以通过用户的语音指令或其他输入方式获取用户的需求信息。

通过分析用户的需求，智能声音调节器可以为用户提供更个性化的声音体验。

用户需求分析：智能声音调节器可以通过用户的语音指令或其他输入方式获取用户的需求信息。

通过分析用户的需求，智能声音调节器可以为用户提供更个性化的声音体验。

4. 声音处理：基于上述分析和识别结果，智能声音调节器可以自动调整音量、音质、均衡器等参数，以便提供最佳的音频体验。

此外，智能声音调节器还可以应用消除回声、噪音抑制等技术来改善声音质量。

声音处理：基于上述分析和识别结果，智能声音调节器可以自动调整音量、音质、均衡器等参数，以便提供最佳的音频体验。

此外，智能声音调节器还可以应用消除回声、噪音抑制等技术来改善声音质量。

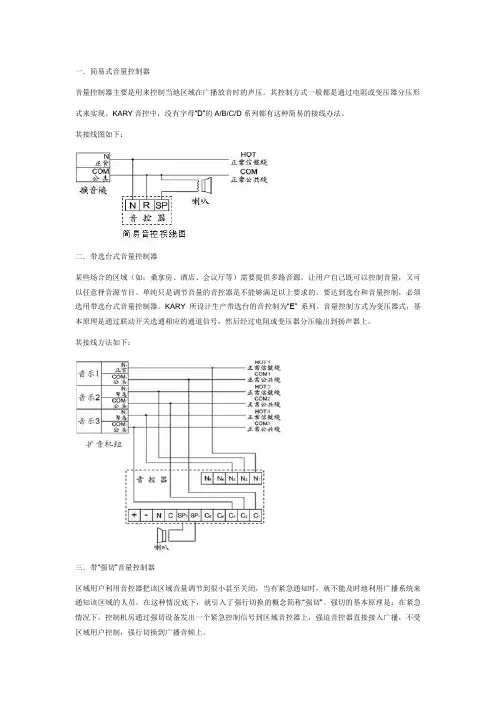

一．简易式音量控制器音量控制器主要是用来控制当地区域在广播放音时的声压。

其控制方式一般都是通过电阻或变压器分压形式来实现。

KARY音控中，没有字母“D”的A/B/C/D系列都有这种简易的接线办法。

其接线图如下：二．带选台式音量控制器某些场合的区域（如：桑拿房、酒店、会议厅等）需要提供多路音源，让用户自己既可以控制音量，又可以任意择音源节目。

单纯只是调节音量的音控器是不能够满足以上要求的。

要达到选台和音量控制，必须选用带选台式音量控制器。

KARY所设计生产带选台的音控制为“E” 系列。

音量控制方式为变压器式，基本原理是通过联动开关选通相应的通道信号，然后经过电阻或变压器分压输出到扬声器上。

其接线方法如下：三．带“强切”音量控制器区域用户利用音控器把该区域音量调节到很小甚至关闭，当有紧急通知时，就不能及时地利用广播系统来通知该区域的人员。

在这种情况底下，就引入了强行切换的概念简称“强切”。

强切的基本原理是：在紧急情况下，控制机房通过强切设备发出一个紧急控制信号到区域音控器上，强迫音控器直接接入广播，不受区域用户控制，强行切换到广播音频上。

强切音控器直接接入广播音频上的方法有以下两种：1．三线强切法从三线强音控接线图中可见，三线强切法是通过传送三条信号线（N、R、COM）到音控器上。

在一般情况下，R线与COM线相连接。

区域用户可以自行调节本区域音量。

在紧急情况下，R线与N线相连接，把音控器内部的变压器头尾短接。

取消音控器的音量控制功能，强迫音控器直接接入广播音频上，实现强切功能。

由此可见，三线强切法只能适用于变压器分压式的三线强切音控器。

其接线方法如下：2．四线强切法从四线强切音控接线图可见，四线强切法是通过传送一组音频线和一组DC 24V直流电压控制线到音控器上。

利用DC 24V直流电去控制音控器内部的继电器，取消音控器的音量控制功能，强迫音控器直接接入广播音频上，实现强切功能。

由此可见，四线强切法不受音量控制方式限制，既适用于电阻式分压的音控器，也适用于变压器分压式的四线强切音控器。

电脑音频设置指南调整音量均衡器和音效效果电脑音频设置指南：调整音量均衡器和音效效果在如今的数字化时代，电脑已成为人们日常生活中不可或缺的一部分。

无论是工作、学习还是娱乐，我们都会使用电脑。

但是，很多人对电脑音频设置不太了解，导致音量不均衡或音效效果不佳。

本文将为您提供一份电脑音频设置指南，教您如何调整音量均衡器以及优化音效效果。

一、音量均衡器的调整电脑音量均衡器是调整不同频率的声音音量的工具。

通过合理调整音量均衡器，可以让不同音频更加清晰、平衡，提升音质。

下面是一些常见音量均衡器的调整方法：1. 低音频范围（Bass）：低音频范围通常指20Hz至250Hz的频率段，是音频中的低音部分。

如果您觉得低音不够强烈，可以适当提高该频段的音量。

如果低音过于突出，也可以适当降低音量。

2. 中音频范围（Midrange）：中音频范围通常指250Hz至2000Hz的频率段，是音频中的中音部分。

中音是人们的声音主要出现的频段，对于人声的表现有较大影响。

如果中音过于强烈，可以适当降低该频段的音量。

如果中音不够清晰，可以适当提高音量。

3. 高音频范围（Treble）：高音频范围通常指2000Hz以上的频率段，是音频中的高音部分。

如果高音过于尖锐，可以适当降低该频段的音量。

如果高音不够明亮，可以适当提高音量。

二、音效效果的调整除了音量均衡器，电脑还提供了许多音效效果可供调整，如混响、环绕音和均衡器等。

这些音效效果可以营造出更加逼真的音频体验。

以下是一些常见音效效果的调整方法：1. 混响效果（Reverb）：混响效果是模拟不同环境下的声音反射效果，使听众感觉仿佛置身于不同的场景中。

如果您希望听起来更加空灵悠远，可以适当增大混响效果。

如果您希望听起来更加清晰明亮，可以适当降低混响效果。

2. 环绕音效（Surround Sound）：环绕音效通过模拟多个声源的方向和距离，使听众感受到身临其境的音频效果。

如果您希望感受到音频来自四面八方的环绕立体效果，可以开启环绕音效。

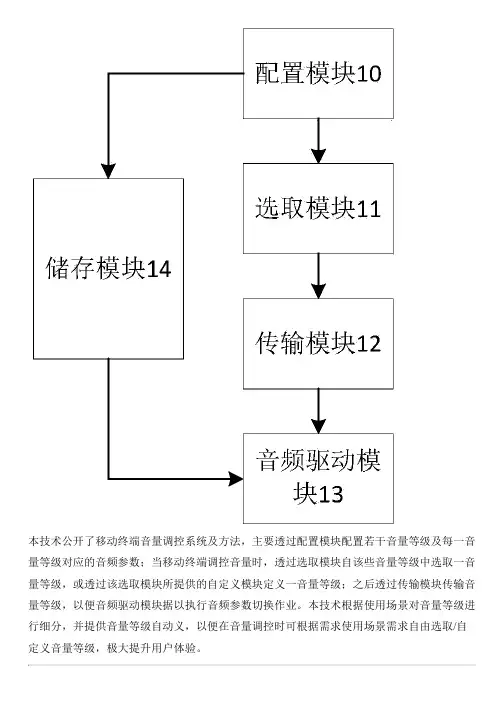

本技术公开了移动终端音量调控系统及方法，主要透过配置模块配置若干音量等级及每一音量等级对应的音频参数；当移动终端调控音量时，透过选取模块自该些音量等级中选取一音量等级，或透过该选取模块所提供的自定义模块定义一音量等级；之后透过传输模块传输音量等级，以便音频驱动模块据以执行音频参数切换作业。

本技术根据使用场景对音量等级进行细分，并提供音量等级自动义，以便在音量调控时可根据需求使用场景需求自由选取/自定义音量等级，极大提升用户体验。

技术要求1.一种移动终端音量调控系统，其特征在于，包括：配置模块，用于配置若干音量等级及每一音量等级对应的音频参数；选取模块，当移动终端调控音量时，透过该选取模块自该些音量等级中选取一音量等级，或透过该选取模块所提供的自定义模块定义一音量等级；传输模块，用于传输透过该参数选取模块所选的音量等级或自定义的音量等级；以及音频驱动模块，与该传输模块连接，接收该选取模块所选的音量等级或自定义的音量等级，并根据所接收到的音量等级进行切换作业以切换到该音量等级所对应的音频参数。

2.如权利要求1所述的移动终端音量调控系统，其特征在于：还包括显示模块，与该传输模块连接，显示该参数选取模块所选的音量等级或自定义的音量等级。

3.如权利要求1所述的移动终端音量调控系统，其特征在于：该传输模块为该移动终端所提供的音频管理接口。

4.如权利要求1所述的移动终端音量调控系统，其特征在于：还包括储存模块，用于储存该配置模块所配置的若干音量等级及每一音量等级对应的音频参数。

5.如权利要求1所述的移动终端音量调控系统，其特征在于：该移动终端为智能手机或平板电脑。

6.一种移动终端音量调控方法，其特征在于，包括：步骤S1：配置若干音量等级及每一音量等级所对应的音频参数；步骤S2：透过移动终端自步骤S1的配置中选取一音量等级或自定义一音量等级；步骤S3：将步骤S2所选取的音量等级或自定义的音量等级传输给该移动终端的音频驱动模块；以及步骤S4：该音频驱动模块进行切换作业以切换至该所选取的音量等级或自定义的音量等级。

电子技术课程设计课题：带数码管显示的八档音量控制系别：电气与电子工程系专业：电气工程及其自动化姓名：学号：河南城建学院2012年06月21日成绩评定·一、指导教师评语（根据学生设计报告质量、答辩情况及其平时表现综合评定）。

二、评分一、设计目的1、学习数字电路中的优先编码器、加减计数器、多谐振荡器、译码器、数据显示管、控制开关的综合应用。

2、熟悉8档音量控制器的工作原理3、了解数字系统设计，调试及故障排除方法。

二、设计要求设计一个带有数字显示的8档音量控制器，要求有以下基本功能：1、用两个按键控制音量，一个用于增加音量，一个用于减小音量；2、音量控制分为8档，每按键一下，增加或减小一档；3、当音量增加（减小）到最大（最小）时，继续按音量增减开关无效；即音量被保持，不在继续增（减）；4、开机时自动恢复音量到最小状态；5、用数码管显示音量的大小值，并随着音量的变化即时改变；6、可在以上的基础上，自行增加其他附加功能。

三、总体设计使用一个555定时器和几个电阻、电容接成多谐振荡器，以它输出方波脉冲作为脉冲源，向可逆加减计数器74LS193芯片提供脉冲信号。

通过开关量的控制和脉冲的结合的逻辑控制来控制加，减计数，通过控制电阻大小最后达到控制音量大小的效果。

74LS193芯片的4个输出端分别接7448BCD码七段译码驱动器的输入端，和74LS138八选一数据选择器，通过数据选择器来控制接入电阻的个数，从而实现控制音量大小，同时通过BCD码显示译码器显示当前音量的大小档位。

图1音量控制器的总体参考方案流程图它包括由555电路构成的振荡器、加减计数器、音量控制的模拟开关、用于恢复音量的复位电路以及音量大小显示的数码管、由传输门及开关组成的控制信号输入的控制开关。

音量控制器是用来对音频信号作处理的，其主要功能就是控制音量的大小。

从设计的要求来看，可以使用一个模拟开关，使得输入不同的音量时，音频信号输出通路对应不同的电阻，产生对总输入信号的不同的分压效果，达到改变音量大小的目的。

河南城建学院数字逻辑电路课程设计报告带数字显示的八档音量控制器姓名：武胜敏学号：061408107专业班级：计算机科学与技术0614081班指导老师：樊晓红梁成武所在院系：计算机科学与工程系20010年9月2 日成绩评定·一、指导教师评语（根据学生设计报告质量、答辩情况及其平时表现综合评定）。

课程设计成绩评定摘要随着集成电路技术的迅速发展和计算机深入到各个领域，电子电路的计算机辅助设计与分析技术EDA已成为电子电路系统分析和设计的有力工具，并发展成为电子学领域的重要分支。

本设计是在前导验证性认知实验的基础上，进行更高层次的命题设计实验——带有数字显示的八档音量控制器，在教师指导下独立查阅资料、设计、安装和调试特定功能的电子电路。

以此培养利用模拟、数字电路知识，解决电子线路中常见实际问题的能力，积累实际电子制作经验，目的在于巩固基础、注重设计、培养技能、追求创新、走向实用。

1.设计要求：带数字显示的八档音量控制器1)用两个按键控制音量，一个用于增加音量，一个用于减小音量；2)音量控制分为8档，每按键一下，增加或减小一档；3)当音量增加（减小）到最大（最小）时，继续按音量增减开关无效，即音量被保持，不在继续增（减）；4)开机时自动恢复音量到最小状态；5)用数码管显示音量的大小值，并随着音量的变化即时改变。

2.设计方法：使用555定时器接成多谐振荡器，它的输出作为脉冲源，向两个4位双向通用移位寄存器74LS194芯片提供移位脉冲。

通过触摸控制电路来改变移位寄存器的左移和右移，移位寄存器左、右的移动则控制发光二极管的亮度，光的亮度影响光敏电阻，最后达到控制音量大小的效果，音量的大小即档数在通过编码器由显示译码器上显示出来。

3.取得成果：通过查阅资料、电路设计、软件仿真，实现了带数字显示的八档音量控制器的电路设计与测试，所设计的电路能够满足音量控制的基本要求，但是由于所学知识有限在部分地方与设计要求有一定出入，在仿真过程中有些功能不能实现。

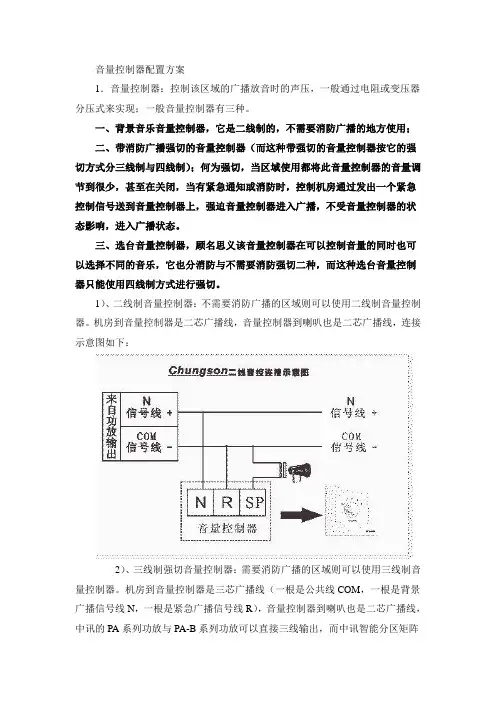

音量控制器配置方案1．音量控制器：控制该区域的广播放音时的声压，一般通过电阻或变压器分压式来实现；一般音量控制器有三种。

一、背景音乐音量控制器，它是二线制的，不需要消防广播的地方使用；二、带消防广播强切的音量控制器（而这种带强切的音量控制器按它的强切方式分三线制与四线制）；何为强切，当区域使用都将此音量控制器的音量调节到很少，甚至在关闭，当有紧急通知或消防时，控制机房通过发出一个紧急控制信号送到音量控制器上，强迫音量控制器进入广播，不受音量控制器的状态影响，进入广播状态。

三、选台音量控制器，顾名思义该音量控制器在可以控制音量的同时也可以选择不同的音乐，它也分消防与不需要消防强切二种，而这种选台音量控制器只能使用四线制方式进行强切。

1）、二线制音量控制器：不需要消防广播的区域则可以使用二线制音量控制器。

机房到音量控制器是二芯广播线，音量控制器到喇叭也是二芯广播线，连接示意图如下：2）、三线制强切音量控制器：需要消防广播的区域则可以使用三线制音量控制器。

机房到音量控制器是三芯广播线（一根是公共线COM，一根是背景广播信号线N，一根是紧急广播信号线R），音量控制器到喇叭也是二芯广播线，中讯的PA系列功放与PA-B系列功放可以直接三线输出，而中讯智能分区矩阵器PAS-316也是三线输出的，连接示意图如下：（注，三线制强切音量控制器比四线制的音量控制器稳定性要好。

且布线也少）3）、四线制强切音量控制器：需要消防广播的区域则可以使用四线制音量控制器。

机房到音量控制器是二芯广播线（一根是公共线COM，一根是背景广播信号线）和二芯控制信号线（紧急控制信号24V），音量控制器到喇叭也是二芯广播线，中讯的PA系列功放可以直接四线输出，连接示意图如下：4）、选台音量控制器：需要多音源的区域则可以使用选台音量控制器（一般为五音源）。

机房到音量控制器是五组（需要多少音源就需要多少组）二芯广播线（一根是公共线COM，一根是背景广播信号线），音量控制器到喇叭也是二芯广播线，连接示意图如下：此音量控制器多用于酒店5）、选台音量控制器：需要消防广播且需要多音源的区域可以使用选台音量控制器（一般为五音源）。

城建学院数字逻辑电路课程设计报告带数字显示的八档音量控制器姓名：武胜敏学号： 061408107专业班级：计算机科学与技术0614081班指导老师：樊晓红梁成武所在院系：计算机科学与工程系20010年9月 2 日成绩评定·一、指导教师评语（根据学生设计报告质量、答辩情况及其平时表现综合评定）。

课程设计成绩评定摘要随着集成电路技术的迅速发展和计算机深入到各个领域，电子电路的计算机辅助设计与分析技术EDA已成为电子电路系统分析和设计的有力工具，并发展成为电子学领域的重要分支。

本设计是在前导验证性认知实验的基础上，进行更高层次的命题设计实验——带有数字显示的八档音量控制器，在教师指导下独立查阅资料、设计、安装和调试特定功能的电子电路。

以此培养利用模拟、数字电路知识，解决电子线路中常见实际问题的能力，积累实际电子制作经验，目的在于巩固基础、注重设计、培养技能、追求创新、走向实用。

1.设计要求：带数字显示的八档音量控制器1)用两个按键控制音量，一个用于增加音量，一个用于减小音量；2)音量控制分为8档，每按键一下，增加或减小一档；3)当音量增加（减小）到最大（最小）时，继续按音量增减开关无效，即音量被保持，不在继续增（减）；4)开机时自动恢复音量到最小状态；5)用数码管显示音量的大小值，并随着音量的变化即时改变。

2.设计方法：使用555定时器接成多谐振荡器，它的输出作为脉冲源，向两个4位双向通用移位寄存器74LS194芯片提供移位脉冲。

通过触摸控制电路来改变移位寄存器的左移和右移，移位寄存器左、右的移动则控制发光二极管的亮度，光的亮度影响光敏电阻，最后达到控制音量大小的效果，音量的大小即档数在通过编码器由显示译码器上显示出来。

3.取得成果：通过查阅资料、电路设计、软件仿真，实现了带数字显示的八档音量控制器的电路设计与测试，所设计的电路能够满足音量控制的基本要求，但是由于所学知识有限在部分地方与设计要求有一定出入，在仿真过程中有些功能不能实现。

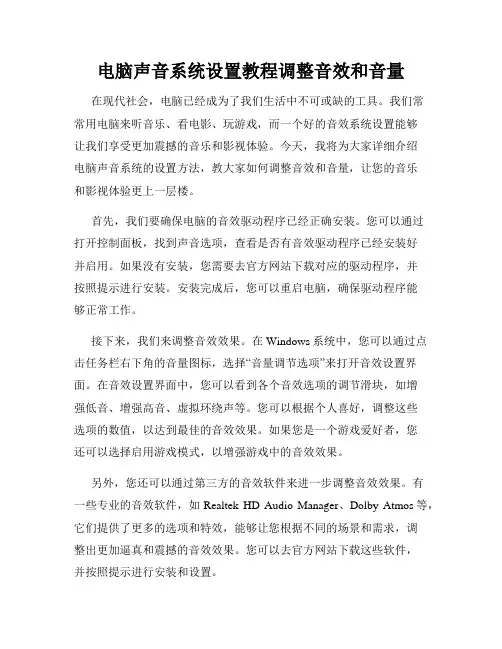

电脑声音系统设置教程调整音效和音量在现代社会，电脑已经成为了我们生活中不可或缺的工具。

我们常常用电脑来听音乐、看电影、玩游戏，而一个好的音效系统设置能够让我们享受更加震撼的音乐和影视体验。

今天，我将为大家详细介绍电脑声音系统的设置方法，教大家如何调整音效和音量，让您的音乐和影视体验更上一层楼。

首先，我们要确保电脑的音效驱动程序已经正确安装。

您可以通过打开控制面板，找到声音选项，查看是否有音效驱动程序已经安装好并启用。

如果没有安装，您需要去官方网站下载对应的驱动程序，并按照提示进行安装。

安装完成后，您可以重启电脑，确保驱动程序能够正常工作。

接下来，我们来调整音效效果。

在Windows系统中，您可以通过点击任务栏右下角的音量图标，选择“音量调节选项”来打开音效设置界面。

在音效设置界面中，您可以看到各个音效选项的调节滑块，如增强低音、增强高音、虚拟环绕声等。

您可以根据个人喜好，调整这些选项的数值，以达到最佳的音效效果。

如果您是一个游戏爱好者，您还可以选择启用游戏模式，以增强游戏中的音效效果。

另外，您还可以通过第三方的音效软件来进一步调整音效效果。

有一些专业的音效软件，如Realtek HD Audio Manager、Dolby Atmos等，它们提供了更多的选项和特效，能够让您根据不同的场景和需求，调整出更加逼真和震撼的音效效果。

您可以去官方网站下载这些软件，并按照提示进行安装和设置。

除了音效效果的调整，音量的控制也是非常重要的。

对于电脑的音量控制，您可以通过点击任务栏右下角的音量图标，使用滑块来调整整体音量大小。

另外，您还可以通过键盘上的音量增加和减少按键，来快速调整音量大小。

如果您希望对不同的应用程序和设备有不同的音量控制设置，您可以点击音量图标旁边的箭头按钮，选择“混音器”，在混音器界面中，您可以单独调整每个应用程序和设备的音量大小。

此外，还有一些额外的技巧可以帮助您更好地调整音效和音量。

比如，当您使用耳机或外接音箱时，您可以尝试使用不同的音效增强选项，如虚拟环绕声、3D音效等，以提升音乐的层次感和立体感。

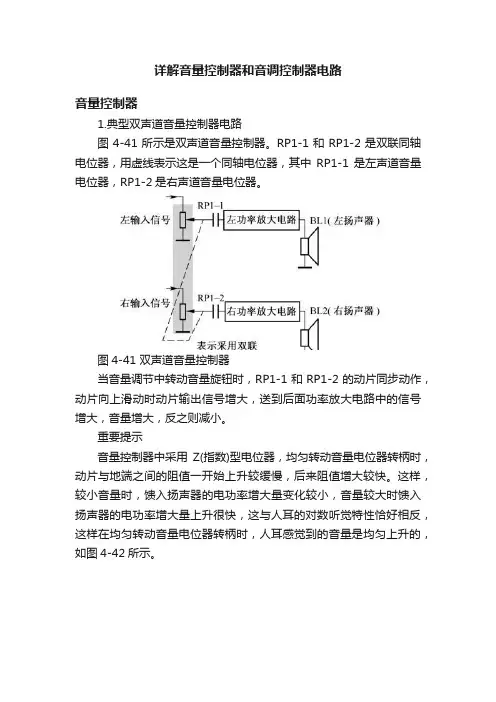

详解音量控制器和音调控制器电路音量控制器1.典型双声道音量控制器电路图4-41所示是双声道音量控制器。

RP1-1和RP1-2是双联同轴电位器，用虚线表示这是一个同轴电位器，其中RP1-1是左声道音量电位器，RP1-2是右声道音量电位器。

图4-41 双声道音量控制器当音量调节中转动音量旋钮时，RP1-1和RP1-2的动片同步动作，动片向上滑动时动片输出信号增大，送到后面功率放大电路中的信号增大，音量增大，反之则减小。

重要提示音量控制器中采用Z(指数)型电位器，均匀转动音量电位器转柄时，动片与地端之间的阻值一开始上升较缓慢，后来阻值增大较快。

这样，较小音量时，馈入扬声器的电功率增大量变化较小，音量较大时馈入扬声器的电功率增大量上升很快，这与人耳的对数听觉特性恰好相反，这样在均匀转动音量电位器转柄时，人耳感觉到的音量是均匀上升的，如图4-42所示。

图4-42 曲线示意图2.电子音量控制器电路重要提示普通音量控制器电路结构简单，但存在一个明显的缺点，就是当机器使用时间较长以后，由于音量电位器的转动噪声会引起在调节音量时扬声器中出现“咔啦、咔啦”的噪声。

这是因为音量电位器本身直接参与了信号的传输，当动片与碳膜之间由于灰尘、碳膜磨损存在接触不良时，导致信号传输有中断，引起噪声。

采用电子音量控制器后，由于音频信号本身不通过音量电位器，而且可以采用相应的消除噪声措施，这样即使电位器动片接触不好时也不会引起明显的噪声。

另外，双声道电子音量控制器电路中可以用一只单联电位器同时控制左、右声道的音量。

图4-43所示是电子音量控制器电路。

VT1、VT2构成差分放大器，VT3构成VT1和VT2发射极回路恒流管，RP1是音量电位器。

图4-43 电子音量控制器电路音频信号传输线路是：音频信号Ui经C1耦合，加到VT1基极，经放大和控制后从其集电极输出。

图4-44所示是信号传输过程示意图。

电路工作原理是：VT1和VT2发射极电流之和等于VT3的集电极电流，而VT3集电极电流受RP1动片控制。

音量控制器————————————CI-VC4使用说明书-------------------------------版权归上海创见电子有限公司所有-------------------------------一、CI-VC4功能描述由iTRON研发的CI-VC4音量控制器是一款在线式可编程音量控制模块，主要用于多媒体控制系统，可实现对非平衡方式的音频信号进行增益的远程数字化调节。

信号增益的调节范围达-94dB－+30dB，具有静音设置、掉电直通功能。

该设备具有四路独立的声道，每一声道有相应的指示灯指示其工作状态。

各声道音量分为0～63共64个等级，音量为0时静音，为1时增益-94dB（即衰减94dB），为63时增益30dB，为48时增益为0dB，音量每加一级增益加2dB。

上电后各声道音量全为48，即增益0dB。

对单路或多路声道的音量调节和静音设置既可以使用按键手动操作，也可以使用发送RS-232串口命令的方式进行控制。

串口命令的控制代码为五字节等长指令，所有控制代码全部开放，采用与计算机兼容的波特率及通信协议（RS-232标准异步串行通信），使用于任何一种控制系统。

二、特性参数信号输入方式：非平衡信号输出方式：非平衡输入阻抗：10KΩ输出阻抗：600Ω最大输入信号电平：10V P-P最大输出信号电平：10V P-P增益调节范围：-94dB－+30dB最小增益调节幅度：2dB声道频响范围：10Hz－20KHz声道间信号串扰：-126dBFS最大总谐波失真：0.1％RS-485通信格式：9600-N-8-1连接端子：4PIN Mini Phoenix端子电源：12VDC0.5A最大功耗：3W工作环境温度：5℃－45℃工作环境湿度：10％－90％外形尺寸：1U高7英寸宽净重：1Kg三、操作说明1.前面板说明（请参见下图-1所示）图-1PWR为电源指示灯，接通直流12V电源后此指示灯常亮。

COM为通信指示灯，当音量控制器接收到或发送出数据时，此指示灯闪亮。

摘要随着科技的发展，电子产品的更新换代日新月异，越来越微型化，智能化，人性化，本次课程设计就与电子产品的一个功能有关，比如MP3播放器的音量调节，可以根喜好来调节音量的大小。

本设计是带有数字显示的8档音量控制器，要求是：1)用两个按键控制音量，一个用于增加音量，一个用于减小音量；2)音量控制分为8档，每按键一下，增加或减小一档；3)当音量增加（减小）到最大（最小）时，继续按音量增减开关无效，即音量被保持，不在继续增（减）；4)开机时自动恢复音量到最小状态；5)用数码管显示音量的大小值，并随着音量的变化即时改变；对于第一问，我们在电路上加入两个触点开关，按一下开关，开关导通，随即断开，这样更能好的来控制脉冲对电路的影响。

对于第二问，我们默认0为静音状态，音量的调节大小从1～8,8个输出状态，且数字越大意味着音量的输出越大。

第三问要求很人性化，反而让电路的设计更加复杂，当音量调节从计数器输出到最大8时候，我们引入一个比较器，通过比较器的输出，反馈到计数器中，使得计数器呈现至8状态，无论怎么再增加音量，音量也不会增加了。

对于第四问，我们再开机时候将一个高电位引入到计数器的CR端，使得计数器呈现出清零状态，使用到一个简单的开关按钮即可实现。

对于第五问，将计数器的输出通过74HC138译码器输出到D/A转换器中，将数字信号转换为相应的模拟信号，并通过放大器输出结果。

由此看出，我们设计的电路主要由四部分组成，第一部分是555多谐振荡器，提供周期为0.001的矩形波脉冲，第二部分是控制开关按钮，两个按键控制音量大小的开关，第三部分是74LS192计数器来进行0～7数字的增减计数，用7448驱动七段字符显示器，来显示音量的大小；第四部分是由74HC138组成的译码输出电路，通过D/A转换器输出相应的模拟信号。

目录1 概述 (3)1.1 设计目的 (3)1.2 设计要求 (3)1.3 设计方法 (3)2 系统总体方案及硬件设计2.1 设计思想 (4)2.2 模块介绍 (4)3 各模块设计3.1 555定时器接成的多谐振荡器 (5)3.2 电路开关 (5)3.3 74LS192计数器 (5)3.4 74HC85比较器 (6)3.5 显示器与译码器 (7)3.6 D/A转换器和放大器输出 (8)4 方案的改进和问题的解决4.1 遇到的问题和改进方案 (10)5设计电路中的不足 (11)5.1 电路设计的缺陷 (11)5.2 待解决的问题 (11)6课程设计体会 (12)参考文献 (13)附1：系统原理图 (14)附2：所用器件 (15)附3：改进后的原理图 (16)1概述1.1 设计目的本次设计为带有数字显示的8档音量控制器，通过设计可以根据用户的兴趣爱好随意调节8音量的大小，满足不同的视听效果。

一、设计目的设计一个8挡音量控制器，使用两个按键对音量进行控制，并且设计的控制器达到设计要求，二、设计要求1、用两个按键控制音量，一个用于增加音量，一个用于减小音量；2、音量控制分为8档，每按键一下，增加或减小一档；3、音量增加（减小）到最大（最小）时，继续按音量增减开关无效，即音量被保持，不在继续增（减）；4、机时自动恢复音量到最小状态；5、数码管显示音量的大小值，并随着音量的变化即时改变；三、总体设计1、设计的总体原理框图如下图①2、设计的音量调节器有三个两个按键和一个开关，：按“加音量”键能对输出音量进行增大，按“减音量”可以对输出音量进行减小，“开关机”音量调节器所在机器的开关机键，加减音量按键给“音量调节开关”有次序的脉冲高电位，根据加减按键所给的脉冲信号，“音量调节开关”将输入信号翻译成二进制代码同时送给“译码器”和“音量数字显示器”。

“译码器”将送来的二进制代码经过编译送给“D/A转换器”，由“D/A转换器”将数字信号转化成模拟信号，再经过多模拟信号的放大实现音量的放大。

同时，“音量数字显示器”将从“音量调节开关”处送来的二进制代码经过编译在七段数码管上显示出与输入信号相对应的挡位。

从而实现了题目所要求的功能。

四、各部分电路设计1、图②，音量调节开关这个集成块是由两个芯片和若干门电路组成的，包括74LS192计数器和74HC85四位数值比较器组成，两个芯片的逻辑功能如下：计数器74LS192当清零端CR为高电平“1”时，计数器直接清零，CR置低电平则执行其他功能。

当CR为低电平，LD 为高电平时，执行计数功能。

执行加计数时，减计数端CPD接高电平，计数脉冲由CP U输入；在计数脉冲上升沿进行8421码的十进制加法计数。

执行减法计数时，加计数端CP U接高电平，计数脉冲由减计数端CP D输入。

数值比较器74HC85集成74HC85是4位数值比较器，输入端包括A3~A0与B3~B0，输出端为FA>B、FA<B、FA=B ，以及扩展输入端为IA>B、IA<B 和IA=B 扩展输入端与其他数值比较器的输出连接，以便组成位数更多的数值比较器，该比较器的原理和2位比较器原理相同，两个4位数的比较是从A的最高位A和B的最高位B进行比较，如果它们不相等，则该位的比较结果可以作为两位的比较结果。
