压型钢板混凝土组合板的概况及优缺点[工程类精品文档]

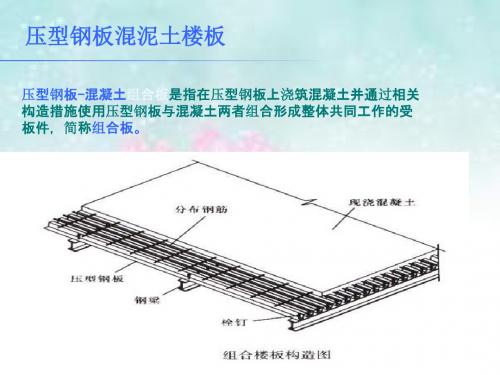

钢-混凝土组合板的受力性能浅析压型钢板-混凝土组合板是在压型钢板上现浇混凝土，且配置适量的钢筋所构成的板，是压型钢板与混凝土组合成整体而共同工作的受力构件。

压型钢板-混凝土组合板作为一种新型结构形式，其主要优势在于此类板不仅具有良好的结构性能和合理的施工顺序，而且与其他板（如混凝土板、叠合板）相比，具有刚度大、抗震和抗疲劳性能好、安全可靠、施工操作方便、有利于缩短工期，以及良好综合经济效益等诸多优点. 为了提高材料的使用效率，广大科研工作者对压型钢板-混凝土组合板进行了大量的理论研究和技术应用，并取得了较好的社会效益和经济效益。

然而在钢结构规范中并没有直接关于压型钢板-混凝土组合板的相关内容，这样以来对压型钢板-混凝土组合板的受力特点和构造要求的研究和讨论就显得很有必要了。

1.组合板截面形式一般压型钢板厚约0.7 ～1.4mm ，板高约75 ～200mm ，大部分按单向板设计，其与混凝土的组合作用发挥了钢板抗拉及混凝土抗压的优点，对截面刚度提高作用也很大。

目前压型钢板与混凝土组合板的截面形式大致有开口型和闭口型两种。

在开口型截面中，压型板可按其翼缘大小分为两类：翼缘上大下小，俗称正扣，上小下大，俗称反扣。

闭口型则可以发展为缩口型。

2.组合板的破坏模式压型钢板与混凝土之间的组合效应主要依靠它们之间的粘结效应产生的沿板受力方向的纵向抗剪强度来实现。

在不同截面及受力状态下，组合板的破坏可能有三种主要模式。

（1）弯曲破坏。

组合板在达到抗弯承载力极限时，纵向抗剪承载力依然满足，表现为抗弯承载力不足。

这种破坏模式与一般钢筋混凝土受弯构件的适筋梁类似。

（2）纵向剪切破坏。

欧洲规范4 （Eurocode 4）中关于组合板的承载力控制即以此破坏为基础。

其破坏特征是：首先在靠近支座附近的集中荷载处的混凝土出现斜裂缝，混凝土和压型钢板开始垂直向分离，随即压型钢板和混凝土之间丧失剪切粘结力，并产生相对滑移。

由于滑移的产生，楼板变形非线性增加，构件立即丧失承载力。

压型钢板混凝土组合板的概况及优缺点
压型钢板混凝土组合板的概况及优缺点
压型钢板可作为墙板和屋面板之用，也可用作楼板。

压型钢板在施工阶段用作楼
面混凝土板的永久性模板，在混凝土未凝固之前的施工阶段。

它仅承受自重、湿
混凝土重及施工活荷载。

组合板中的压型钢板，在使用阶段当作组合板结构中的
下部受力钢筋之用，从而减少混凝土板中的钢筋。

20世纪60年代前后，在西欧、美、日等国大量兴建高层建筑的情况下，由于压
型钢板自重轻、施工快等一系列的优点，获得了广泛的采用，并促进了压型钢板
的生产。

国内使用压型钢板起步较晚，但发展较快。

冶金工业部颁布了《压型金属板设计
施工规程》（YBJ216-88）、《钢与混凝土组合楼层设计施工规程》（YB9238-92），为国家采用压型金属板与组合板奠定了基础。

80年代以来，我国兴建了大量高层建筑，如北京香格里拉饭店、长富宫中心、京城大厦、上海静安饭店、上海锦江饭
店、深圳发展中心大厦等都已经采用压型钢板作楼层永久性模板或作组合板。

组合板具有下列的优点：
1. 不需要模板，因此也不需模板拆卸安装工作，也可避免由易燃的模板而引起的建筑失火的危险。

压型钢板混凝土1. 引言压型钢板混凝土是一种结合了钢板和混凝土的复合材料，具有钢的强度和混凝土的耐久性。

它被广泛应用于建筑和工程领域，特别是在需要高强度和耐久性的结构中。

本文将介绍压型钢板混凝土的基本概念、工艺和应用。

2. 压型钢板混凝土的基本概念2.1. 定义压型钢板混凝土是一种由钢板和混凝土组成的复合材料。

它采用了在钢板上加工开槽固定钢筋的工艺，然后将混凝土浇铸在钢板上，形成钢筋和混凝土的复合结构。

2.2. 特点压型钢板混凝土具有以下特点：•强度高：钢板提供了强大的抗拉强度和承载能力。

•耐久性好：混凝土提供了耐腐蚀和耐久性。

•施工方便：采用工厂预制的钢板，减少了现场施工时间。

•维护成本低：减少了维护和修复的需求。

3. 压型钢板混凝土的工艺3.1. 设计和计算在设计压型钢板混凝土结构时，需要考虑到结构的承载能力、抗震性能和变形控制等因素。

通过进行结构计算，确定钢板的尺寸、加工工艺和混凝土的配比。

3.2. 钢板加工和预制压型钢板混凝土的工艺包括钢板加工和预制两个步骤。

首先，根据设计要求对钢板进行加工，包括开槽、钻孔和折弯等工艺。

然后，在工厂进行预制，将钢板按照设计要求组装并焊接在一起。

3.3. 现场施工将预制好的钢板混凝土运到现场后，进行现场施工。

施工包括混凝土的浇注、振捣和养护等步骤。

同时要注意施工过程中的质量控制和安全措施。

4. 压型钢板混凝土的应用4.1. 建筑领域在建筑领域，压型钢板混凝土广泛应用于高层建筑、桥梁和隧道等结构。

其高强度和耐久性使得该材料在面对高荷载和恶劣环境条件下具有优势。

4.2. 工程领域在工程领域，压型钢板混凝土常用于大型设备的基础和支撑结构。

其承重能力和稳定性使得其成为重型机械和设备的理想选择。

4.3. 其他领域除建筑和工程领域外，压型钢板混凝土还可以应用于海洋工程、核能工程和环境防护等领域。

其耐腐蚀性和良好的抗震性能使得其在特殊环境下具有广泛的应用前景。

5. 结论压型钢板混凝土作为一种结合了钢板和混凝土的复合材料，在建筑和工程领域具有广泛的应用前景。

第三章压型钢板与混凝土组合板1. 引言压型钢板和混凝土组合板是一种常用的结构材料，被广泛用于建筑和桥梁等领域。

本章将介绍压型钢板和混凝土组合板的概念、特点、优势以及相关应用。

2. 压型钢板2.1 定义压型钢板是一种由钢材经过冷轧、热轧或冷弯成型制成的特殊形状的钢板。

常见的压型钢板有U型钢板、Z型钢板、C型钢板等。

2.2 特点压型钢板具有以下几个特点： - 强度高：压型钢板的强度大，能够承受较大的荷载； - 刚性好：由于压型钢板的形状特殊，使其具有较好的刚性； - 耐用性好：压型钢板具有较高的耐腐蚀性和耐久性，能够长时间使用而不受损坏。

2.3 优势压型钢板在结构设计中有以下几个优势： - 降低结构自重：由于压型钢板的重量轻，可以减少结构的自重，降低建筑和桥梁对地基的要求； - 提高结构承载能力：压型钢板的强度大，可以增加结构的承载能力，提高结构的安全性； - 方便施工：压型钢板容易加工和安装，可以快速完成施工任务； - 美观性好：压型钢板具有较好的外观效果，可以增加建筑物的美观性。

3. 混凝土组合板3.1 定义混凝土组合板是由混凝土和压型钢板组成的复合材料。

混凝土通过浇筑或预制的方式与压型钢板结合在一起，形成一种具有较高强度和刚性的板材。

3.2 特点混凝土组合板具有以下特点： - 强度高：混凝土具有较高的压缩强度，而压型钢板具有较高的抗拉强度，二者的结合可以充分发挥各自的优势，使整体强度更高；- 稳定性好：混凝土组合板由混凝土和钢板组成，具有较好的稳定性，能够抵抗变形和破坏； - 阻燃性好：混凝土能够起到良好的阻燃作用，提高结构的耐火性能。

3.3 优势混凝土组合板在建筑和桥梁领域有以下优势： - 承载能力强：混凝土组合板具有较高的承载能力，能够用于大跨度结构的设计； - 抗震性能好：由于混凝土组合板的结构特点和组合方式，使其具有较好的抗震性能； - 施工便利：混凝土组合板可以在工地进行浇筑或预制，施工过程便利，节省时间和成本。
