压型钢板-混凝土组合板[详细]

压型钢板混凝土组合楼板名词解释
压型钢板混凝土组合楼板是目前建筑业使用较为广泛的新型楼板
材料之一，它把普通混凝土和压型钢板有机地结合在一起，不仅具备
了混凝土楼板的承载力和刚度，而且还具有了压型钢板的稳定性和防
腐性。

下面我们来分步骤解释一下这一名词的含义。

1. 压型钢板
压型钢板是一种将冷轧钢板弯曲成不同形状的一种型材，它具有
较高的强度和坚固的刚性，能够承受大量的荷载。

压型钢板通常是镀
锌的，可以有效防止腐蚀和氧化，并具有抗腐蚀性和防火性能。

2. 混凝土
混凝土是一种由水泥、砂、碎石和水按照一定比例混合在一起，
经过搅拌、浇注、成型、固化等一系列工艺制成的一种材料。

混凝土
具有重量轻、强度高、隔热保温、耐腐蚀等特点，广泛用于建筑业中。

3. 组合楼板
组合楼板是指由不同材料按照一定的方式组合而成的楼板材料，
一般是由混凝土和其他材料组合而成。

组合楼板具有质量轻、高强度、施工方便、具有隔热保温等优点。

4. 压型钢板混凝土组合楼板
压型钢板混凝土组合楼板就是将压型钢板和混凝土有机地结合在
一起的一种组合楼板材料。

它采用压型钢板作为楼板下部结构，混凝
土作为楼板上部骨架，再在上面用砂浆进行粘结。

它既有混凝土楼板
的承载能力和刚性，又具有压型钢板的防腐性和稳定性，还能提高楼
层高度，节约材料和施工时间。

总之，压型钢板混凝土组合楼板是一种性能优良的新型楼板材料，具有多种优点，受到广大建筑业工作者的喜爱和青睐。

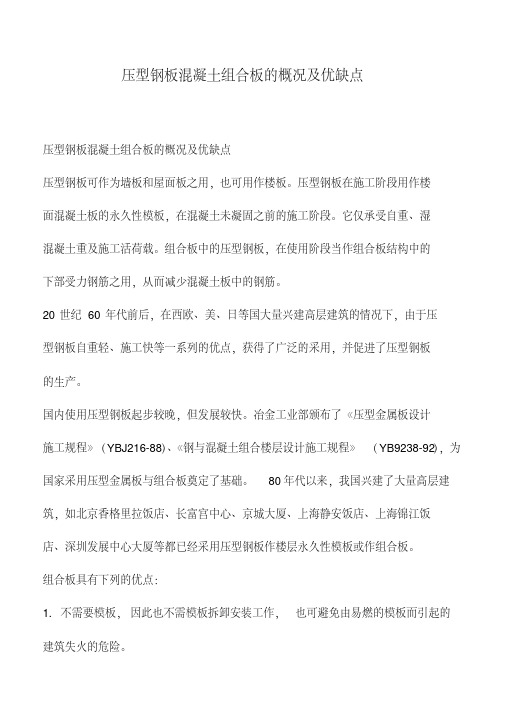

压型钢板混凝土组合板的概况及优缺点
压型钢板混凝土组合板的概况及优缺点
压型钢板可作为墙板和屋面板之用，也可用作楼板。

压型钢板在施工阶段用作楼
面混凝土板的永久性模板，在混凝土未凝固之前的施工阶段。

它仅承受自重、湿
混凝土重及施工活荷载。

组合板中的压型钢板，在使用阶段当作组合板结构中的
下部受力钢筋之用，从而减少混凝土板中的钢筋。

20世纪60年代前后，在西欧、美、日等国大量兴建高层建筑的情况下，由于压
型钢板自重轻、施工快等一系列的优点，获得了广泛的采用，并促进了压型钢板
的生产。

国内使用压型钢板起步较晚，但发展较快。

冶金工业部颁布了《压型金属板设计
施工规程》（YBJ216-88）、《钢与混凝土组合楼层设计施工规程》（YB9238-92），为国家采用压型金属板与组合板奠定了基础。

80年代以来，我国兴建了大量高层建筑，如北京香格里拉饭店、长富宫中心、京城大厦、上海静安饭店、上海锦江饭
店、深圳发展中心大厦等都已经采用压型钢板作楼层永久性模板或作组合板。

组合板具有下列的优点：
1. 不需要模板，因此也不需模板拆卸安装工作，也可避免由易燃的模板而引起的建筑失火的危险。

压型钢板-混凝土组合楼板施工技术1前言随着高层建筑，特别时高层建筑钢结构的发展，压型钢板与混凝土组合楼板越来越受到人们的重视，它具有节约钢材，降低造价、施工速度快、节省模板和抗震性能好等优点。

加拿大、美国、日本等国在60年代就广泛地把压型钢板于混凝土组合楼板应用在高层建筑钢结构上，而我国在组合楼板的研究和应用上起步较晚，这主要是由于我国钢材产量低、与其配套的技术未得到开发所致。

近几年来，由于新技术的引进，组合楼板的研究和应用才迅速地发展起来，并且在长富宫中心、京铁大厦、新锦江宾馆等高层建筑钢结构中得到推广应用，取得了一定的经济效益。

2工程概要工程位于北京市，总建筑面积11.2万m2。

塔楼地下4层,为钢筋混凝结构；地上35层，为全钢结构。

地上35层采用压型钢板-混凝土组合楼板。

组合楼板的厚度为180mm、150mm和130mm三种。

本工程所用压型钢板的肋高选用75mm和51mm，厚度为0.91mm的双面热浸5%，铝锌量为275g/m2两种。

压型钢板的形式为开口型。

压型钢板的总用量约为70000m2。

塔楼由空间曲面和平面曲面共同形成双曲面设计造型。

在设计上，塔楼的空间曲面依靠外围钢柱折线形成整体近似曲面的方法实现；而平面曲面则是通过弧形楼板来实现。

整个塔楼形似为纺梭体。

3厂家的选择目前，市场上生产压型钢板的厂家非常多，各厂家的实力也参差不齐。

这就要求我们在施工的过程中，应结合工程的实际情况，对厂家进行合理地考察和选择。

根据本工程施工的情况，我们得出在进行厂家选择的时候，主要应考虑以下几个方面：3.1该公司生产能力能否满足施工进度的需要。

这一点在本工程施工的过程体现的尤为突出。

在本工程中，钢柱为一柱三层，每节柱的施工周期约为15天，这就要求压型钢板厂家必须按照我们施工的进度将材料进场。

3.2该公司生产的压型钢板能否通过国家防火检测。

3.3该公司在国内有没有类似工程的施工经验。

3.4该公司生产的压型钢板能否满足工程的技术要求。

第三章压型钢板与混凝土组合板1. 引言压型钢板和混凝土组合板是一种常用的结构材料，被广泛用于建筑和桥梁等领域。

本章将介绍压型钢板和混凝土组合板的概念、特点、优势以及相关应用。

2. 压型钢板2.1 定义压型钢板是一种由钢材经过冷轧、热轧或冷弯成型制成的特殊形状的钢板。

常见的压型钢板有U型钢板、Z型钢板、C型钢板等。

2.2 特点压型钢板具有以下几个特点： - 强度高：压型钢板的强度大，能够承受较大的荷载； - 刚性好：由于压型钢板的形状特殊，使其具有较好的刚性； - 耐用性好：压型钢板具有较高的耐腐蚀性和耐久性，能够长时间使用而不受损坏。

2.3 优势压型钢板在结构设计中有以下几个优势： - 降低结构自重：由于压型钢板的重量轻，可以减少结构的自重，降低建筑和桥梁对地基的要求； - 提高结构承载能力：压型钢板的强度大，可以增加结构的承载能力，提高结构的安全性； - 方便施工：压型钢板容易加工和安装，可以快速完成施工任务； - 美观性好：压型钢板具有较好的外观效果，可以增加建筑物的美观性。

3. 混凝土组合板3.1 定义混凝土组合板是由混凝土和压型钢板组成的复合材料。

混凝土通过浇筑或预制的方式与压型钢板结合在一起，形成一种具有较高强度和刚性的板材。

3.2 特点混凝土组合板具有以下特点： - 强度高：混凝土具有较高的压缩强度，而压型钢板具有较高的抗拉强度，二者的结合可以充分发挥各自的优势，使整体强度更高；- 稳定性好：混凝土组合板由混凝土和钢板组成，具有较好的稳定性，能够抵抗变形和破坏； - 阻燃性好：混凝土能够起到良好的阻燃作用，提高结构的耐火性能。

3.3 优势混凝土组合板在建筑和桥梁领域有以下优势： - 承载能力强：混凝土组合板具有较高的承载能力，能够用于大跨度结构的设计； - 抗震性能好：由于混凝土组合板的结构特点和组合方式，使其具有较好的抗震性能； - 施工便利：混凝土组合板可以在工地进行浇筑或预制，施工过程便利，节省时间和成本。

压型钢板-混凝土组合楼板施工技术（）1、前言随着现代科技的发展，组合结构施工技术越来越多的被应用于大型公共建筑。

由于追求大空间的建筑效果，建筑层高均达到十多米。

加上现代人生活节奏增快，市场条件瞬息万变，导致业主对工期的要求也越来越高。

采用压型钢板组合楼板结构，可以取消传统的支模方法，节省了工期，解决了上述难题。

压型钢板-混凝土组合楼板结构体系，利用压型钢板自身具有的重量轻、强度高、承重大、抗震性好的特点，取消了传统的模板支撑系统。

工程中压型钢板被视为混凝土楼板的永久性模板，其设计的钢板肋取代了全部的正弯矩钢筋及部分温度钢筋，与混凝土具有很好粘结强度。

利用压型钢板特殊材料特性解决施工中的质量、技术问题。

2、压型钢板特点1）、由于压型板轻便，易于搬运和架设，大大缩短安装时间，又因压型板不需拆卸，工地劳动力可减少。

2）、与木模相比，压型钢板施工时发生火灾的可能性大为减少。

3）、压型钢板便于铺设通讯、电力、通风、采暖等管线；还能敷设保温、隔音、隔热、隔震材料；压型钢板表面直接做顶棚；若需吊顶，可在压型钢板槽内固定吊顶挂钩，使用十分方便。

4）、在多高层建筑中采用压型钢板，有利推广多层作业，可大大加快工程进度。

5）、压型钢板的运输、储存、堆放和装卸都极为方便。

6）、压型钢板和混凝土通过叠合板的粘结作用使二者形成整体，从而使压型钢板起到混凝土楼板受拉钢筋的作用。

施工中，压型钢板还可起到增强支承钢梁侧向稳定的作用。

3、适用范围本工艺适用于钢结构梁+混凝土楼板结构工程，特别适用于楼层层高较高、面积较大、不适宜搭设满堂脚手架体系的的公共建筑。

本文依托越南北氮改扩建项目原煤/燃煤贮运系统输煤栈桥及热电站锅炉房组合楼板平台等装置现场施工技术管理而编制，同时也为今后同类型结构的施工技术提供经验和指导。

4、工程量一览5、施工工艺流程及操作要点 5.1 本工艺流程见下图压型钢板数量统计清单(CNCEC-14th)5.2操作要点5.2.1 压型钢板选择本工程中采用的压型钢板的型号、截面尺寸如下图：5.2.2 压型钢板安装1．安装前的准备工作1) 认真熟悉图纸，了解压型钢板的排版分布、尺寸控制要求以及压型钢板在钢梁上位置关系等2) 在安装之前，检查钢梁的平整度和钢结构梁的完善情况，认真清扫钢梁顶面的杂物，检查钢梁表面是否存在防腐工艺，如果存在必须要将防腐表层打磨去掉。
