工艺危害分析方法之危险和可操作性研究HAZOP 前言工艺危害分析是一种旨在识别、评估并控制工艺系统危险因素的方法。
其核心在于HAZOP技术，这种技术能够评估工艺安全性，以便确定潜在危险并提供适当控制措施，从而确保人员和环境的安全。
在本文中，我们将深入探讨危险和可操作性在HAZOP分析中的作用。
什么是HAZOP？HAZOP是“Hazard and Operability Study”的缩写，中文翻译为“危险与可操作性研究”。
HAZOP是一种通用的危险评估工具，适用于各种行业和工艺，如石化、制药、化学、核电等。
HAZOP旨在通过对特定工艺的系统性分析，识别可能存在的危险情况，并提供有效的缓解措施。
HAZOP方法HAZOP方法主要依赖于专家评估对给定的工艺系统进行全面的分析，将该系统划分为一系列独立的单元。
每个单元的操作条件都被系统性地检查，以识别潜在的危险和风险，从而制定控制措施。
这些单元通常是指具有特定功能、涉及特定能量、液体或气体流动以及与环境互动的任何局部区域。
基本步骤HAZOP方法涉及以下基本步骤： 1. 定义单元：确定待分析系统的边界，以便分析单元的定义。
每个单元都可以被分配给一个操作员，使其能够理解单元及其储备资料。
2. 收集数据：确定和记录某单元的设计数据和相关参数。
3. 建立节点图：将每个单元、能源、物质和设备连接在一起，以产生节点图。
该图表明了分析的作用范围、条件和输入/输出。
4. 分析节点：使用一组标准分类（如温度、压力、液位等）或自定义分类来定义每个节点的功能和条件，以便识别潜在的危险和机会。
5. 制定缓解措施：确定预防措施、应急响应和容错设计以及其他可用的控制措施，以减轻或消除危险。
HAZOP的特点HAZOP方法有以下几个特征： 1. 提供一种结构化的方法，用于识别和评估潜在的危险和机会，可以被应用于各种类型的工厂和行业。
2. 集成了一套标准分类，以评估分析以及系统中节点之间的关系，从而为多个领域和行业提供了一套通用的工具。
HAZOP（危险和可操作性）分析详解一、HAZOP分析简介HAZOP分析（危险和可操作性分析）是一种定性的风险分析方法，其益处很多，如：对分析对象（流程、设备）的隐患和可操作性进行系统、全面的评审；能对误操作的后果进行分析评价并提出相应的预防措施；能对从未发生过但可能出现的事故和险情进行预测性的评价；能改进流程设备的安全性和效率；通过分析的过程能让参与者分析对象有彻底深入的了解。
HAZOP分析是由一个多元化的团队，在风险分析师的引导下，采用结构化的方式，通过审查流程，发现潜在的危害和操作问题。
HAZOP分析的基本假设是“当实际流程在设计所允许的最大变动范围内运行时，不存在出现危险和操作问题的可能性”。
这是每个HAZOP 成员必须牢牢掌握的。
HAZOP主要应用在新设施或新流程的设计，现存设施或流程的周期性危害分析或管理发生改变HAZOP不仅应用于石油、化工和热力系统，而且还应用于储存、运输、操作、制造等流程和规程系统。
按照AP1750的规定，HAZOP定期分析的频率是3~10年，美国OSHA 29CFR1910.119规定不超过5年。
一般在项目初步设计完后可进行一次HAZOP分析，项目投产前可进行一次HAZOP分析，投产后每5年左右进行一次，如遇有重大改造、变更后必须进行一次HAZOP分析。
二、HAZOP的主要目的及分析方法特点1、HAZOP的主要目的HAZOP的主要目的是对装置的安全性和操作性进行设计审查.HAZOP 分析由生产管理、工艺、安全、设备、电气、仪表、环保、经济等工种的专家进行共同研究；这种分析方法包括辨识潜在的偏离设计目的的偏差、分析其可能的原因并评估相应的后果。
它采用标准引导词，结合相关工艺参数等，按流程进行系统分析。
并分析正常/非正常时可能出现的问题、产生的原因、可能导致的后果以及应采取的措施。
2、HAZOP分析方法的特点首先是确立了系统安全的观点，而不是单个设备安全的观点；其次是系统性、完善性好，有利于发现各种可能的潜在危险；再次是结构性好，易于掌握。
什么是危险性与可操作性分析评价法（HAZOP）？1.HAZOP分析评价法的概念HAZOP 分析评价法以系统工程为基础，特地用于辨识设计缺陷、工艺过程危害及操作性问题的结构化分析方法，本质是依托专家力气，运用多种方法对工艺图纸和操作规程进行分析。
专家组分析生产系统的每个工艺单元（分析节点）的功能，查找单元内的引导词，通过分析引导词辨识潜在的风险隐患及其偏差，进而分析消失偏差的缘由、后果及平安防护措施，最终专家组结合工作实际提出对策建议。
HAZOP分析框架如图4-1所示。
图4-1 HAZOP分析框架2.HAZOP分析评价法的基本术语HAZOP分析过程中，有10个关键性术语，分别解释如下。
①工艺单元：具有确定边界的设备单元，专家组对单元内工艺参数的偏差进行分析。
②操作步骤：间歇过程中的不连续操作，可能是手动、自动或计算机自动掌握的操作。
③引导词：用于定性或定量设计工艺指标的简洁词语，用于引导识别工艺过程的危急。
④工艺参数：与过程有关的物理和化学特性，包括概念性参数（反应、混合、浓度、pH值）及详细参数（温度、压力、相数及流量等）。
⑤工艺指标：确定装置如何根据标准操作而不发生偏差，即工艺过程的正常操作条件。
⑥偏差：基于引导词系统地对每个分析节点的工艺参数进行分析后发觉的系统偏离工艺指标的状况。
⑦缘由：发生偏差的缘由。
⑧后果：偏差所造成的结果。
⑨平安措施：为避开或减轻偏差发生时所造成的后果而设计的工程系统或调整掌握系统。
⑩补充措施：修改设计、操作规程，或者提出需进一步分析讨论的建议。
（二）HAZOP分析评价的过程HAZOP 分析评价的过程包括4个步骤，分别是分析预备、进行分析、编制分析结果文件、行动方案落实。
1.分析预备为了用HAZOP 分析评价法进行精确的分析计算，必需提前确定分析目标和范围、收集必要的资料、明确分析专家组、将资料变成适当的表格并拟定分析挨次、编制专家会议方案、做好HAZOP 分析评价法的教育培训等预备工作。

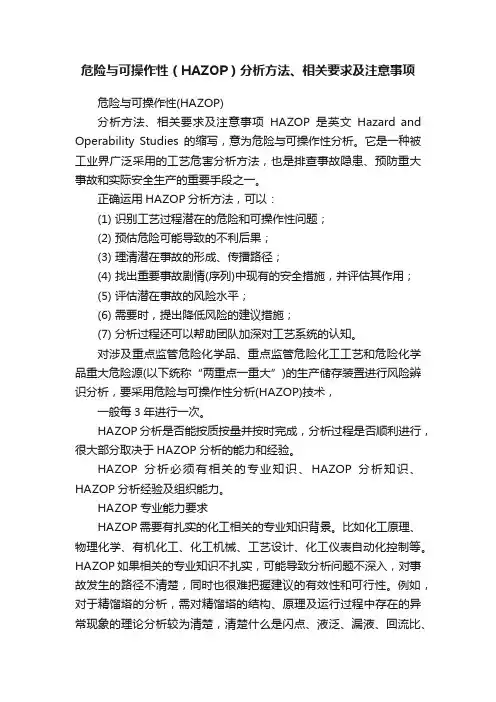

危险与可操作性（HAZOP）分析方法、相关要求及注意事项危险与可操作性(HAZOP)分析方法、相关要求及注意事项HAZOP是英文Hazard and Operability Studies的缩写，意为危险与可操作性分析。
它是一种被工业界广泛采用的工艺危害分析方法，也是排查事故隐患、预防重大事故和实际安全生产的重要手段之一。
正确运用HAZOP分析方法，可以：(1) 识别工艺过程潜在的危险和可操作性问题；(2) 预估危险可能导致的不利后果；(3) 理清潜在事故的形成、传播路径；(4) 找出重要事故剧情(序列)中现有的安全措施，并评估其作用；(5) 评估潜在事故的风险水平；(6) 需要时，提出降低风险的建议措施；(7) 分析过程还可以帮助团队加深对工艺系统的认知。
对涉及重点监管危险化学品、重点监管危险化工工艺和危险化学品重大危险源(以下统称“两重点一重大”)的生产储存装置进行风险辨识分析，要采用危险与可操作性分析(HAZOP)技术，一般每3年进行一次。
HAZOP分析是否能按质按量并按时完成，分析过程是否顺利进行，很大部分取决于HAZOP分析的能力和经验。
HAZOP分析必须有相关的专业知识、HAZOP分析知识、HAZOP分析经验及组织能力。
HAZOP专业能力要求HAZOP需要有扎实的化工相关的专业知识背景。
比如化工原理、物理化学、有机化工、化工机械、工艺设计、化工仪表自动化控制等。
HAZOP如果相关的专业知识不扎实，可能导致分析问题不深入，对事故发生的路径不清楚，同时也很难把握建议的有效性和可行性。
例如，对于精馏塔的分析，需对精馏塔的结构、原理及运行过程中存在的异常现象的理论分析较为清楚，清楚什么是闪点、液泛、漏液、回流比、蒸气压、馏分、安全阀的尺寸计算所依据的事故情形等等。
HAZOP应清楚控制回路类型(反馈控制、比例控制、串级控制、分程控制、压倒控制)、联锁逻辑图。
专业基础扎实便于HAZOP能够在短时间内读懂P&ID图中所表现出来的信息，尤其是相关的保护层信息。
危险性和可操作性研究HAZOP
HAZOP（Hazard and Operability Study）研究是一种系统的、基于风险的安全评估方法，主要用于识别和评估化工工艺和设备中
的危险源和操作问题，并提出控制措施和改进建议，以确保工艺和
设备能够运行安全、高效和可靠。
危险性研究
危险性研究主要是针对化工工艺和设备中存在的危险源进行分析，主要包括物质的性质、容器的强度、温度、压力、流量、化学
反应、机械故障等因素。
通过对这些因素的评估，可以确定可能导
致事故和事故后果的危险源，以及其对环境、人员和设备的影响。
可操作性研究
可操作性研究主要是针对化工工艺和设备的操作问题进行分析，主要包括设备的操作方法、控制系统的有效性和可靠性、误操作和
人为因素等。
通过对这些因素的评估，可以确定可能导致操作问题
和故障的因素，并提出相应的改进建议和控制措施。
HAZOP研究将危险性和可操作性相结合，通过对化工工艺和设
备中存在的危险源和操作问题进行全面评估，提出有效的预防和控
制措施，从而有效降低事故的发生概率和后果，保障化工工艺和设
备的安全、高效和可靠运行。
1。

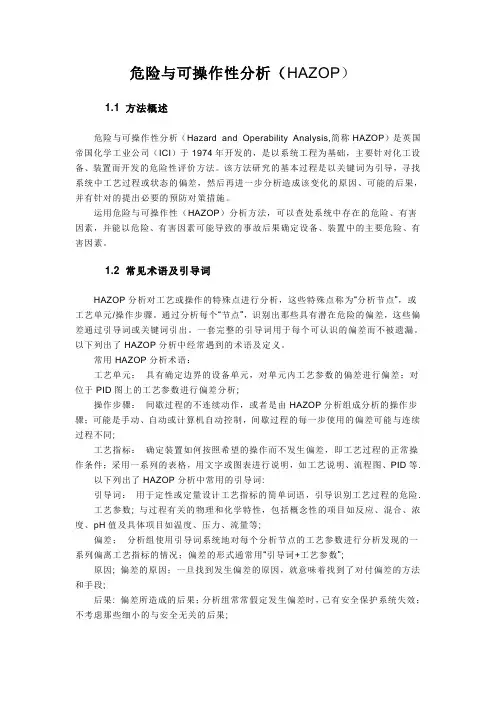

危险与可操作性分析（HAZOP）1.1 方法概述危险与可操作性分析（Hazard and Operability Analysis,简称HAZOP）是英国帝国化学工业公司（ICI）于1974年开发的，是以系统工程为基础，主要针对化工设备、装置而开发的危险性评价方法。
该方法研究的基本过程是以关键词为引导，寻找系统中工艺过程或状态的偏差，然后再进一步分析造成该变化的原因、可能的后果，并有针对的提出必要的预防对策措施。
运用危险与可操作性（HAZOP）分析方法，可以查处系统中存在的危险、有害因素，并能以危险、有害因素可能导致的事故后果确定设备、装置中的主要危险、有害因素。
1.2 常见术语及引导词HAZOP分析对工艺或操作的特殊点进行分析，这些特殊点称为“分析节点”，或工艺单元/操作步骤。
通过分析每个“节点”，识别出那些具有潜在危险的偏差，这些偏差通过引导词或关键词引出。
一套完整的引导词用于每个可认识的偏差而不被遗漏。
以下列出了HAZOP分析中经常遇到的术语及定义。
常用HAZOP分析术语：工艺单元：具有确定边界的设备单元，对单元内工艺参数的偏差进行偏差；对位于PID图上的工艺参数进行偏差分析;操作步骤：间歇过程的不连续动作，或者是由HAZOP分析组成分析的操作步骤；可能是手动、自动或计算机自动控制，间歇过程的每一步使用的偏差可能与连续过程不同;工艺指标：确定装置如何按照希望的操作而不发生偏差，即工艺过程的正常操作条件；采用一系列的表格，用文字或图表进行说明，如工艺说明、流程图、PID等.以下列出了HAZOP分析中常用的引导词:引导词：用于定性或定量设计工艺指标的简单词语，引导识别工艺过程的危险.工艺参数; 与过程有关的物理和化学特性，包括概念性的项目如反应、混合、浓度、pH值及具体项目如温度、压力、流量等;偏差；分析组使用引导词系统地对每个分析节点的工艺参数进行分析发现的一系列偏离工艺指标的情况；偏差的形式通常用“引导词+工艺参数”;原因; 偏差的原因；一旦找到发生偏差的原因，就意味着找到了对付偏差的方法和手段;后果: 偏差所造成的后果；分析组常常假定发生偏差时，已有安全保护系统失效；不考虑那些细小的与安全无关的后果;安全保护；指设计的工程系统或调节控制系统，用以避免或减轻偏差时所造成的后果.措施或建议; 修改设计、操作规程或者进一步分析研究的建议.HAZOP分析常用引导词及意义引导词及意义NONE（不或没有）完成这些意图是不可能的任何意图都实现不了，但也不会有任何事情发生;MORE（过量）数量增加与标准值相比，数量偏大;LESS（减少）数量减少与标准值相比，数量偏小;AS WELL AS（伴随）定性增加所有的设计与操作意图均伴随其他活动或事件的发生;PART OF（部分）定向减少仅仅有一部分意图能实现，一些不能实现;REVERSE（相逆）逻辑上与意图相反出现与设计意图完全相反的事或物;OTHER THAN（异常）完全替换出现与设计要求不相同的事或物.引导词用于两类工艺参数，一类是概念性工艺参数如反应、混合；另一类是具体的工艺参数如温度、压力。
